Как измерить зазор между электродами

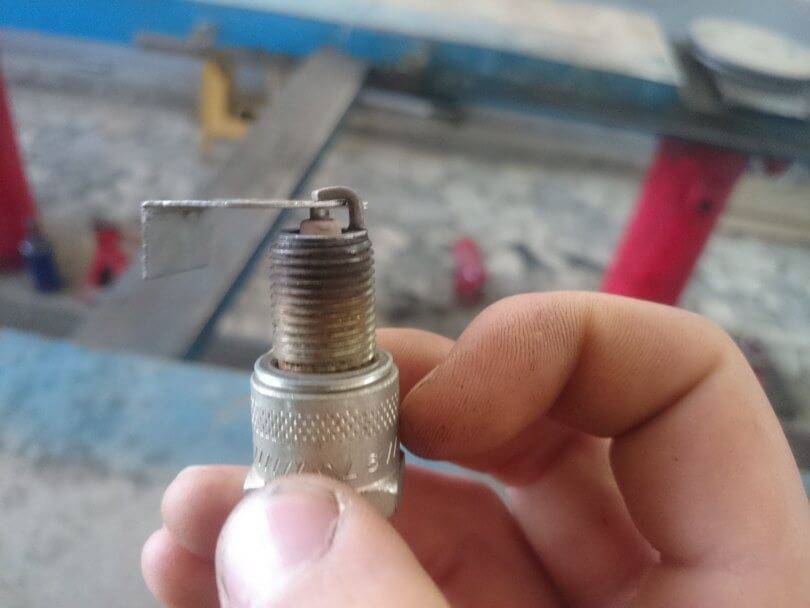

Искровой зазор измеряется специальным цилиндрическим или плоским щупом. Измерение производится следующим образом: свеча держится рабочей частью вверх, а между центральным и каждым из боковых электродов (если их несколько) вставляются мерки от меньшей к большей. Больших усилий при этом прилагать не нужно. Мерка должна проходить вплотную с небольшим нажимом, ее диаметр и является величиной искрового зазора. В качестве альтернативы можно использовать монетообразный щуп.
Можно поступить иначе: зная, какой зазор должен быть в соответствии с требованиями автопроизводителя, выбрать соответствующую мерку и вставить ее между электродами.
- Если она не войдет, следовательно, зазор слишком мал, и его необходимо увеличить;
- если же, наоборот, пройдет свободно, расстояние необходимо уменьшить.
Как измерить?
Замерить расстояние между контактами получится во время эксплуатации свечей. Высокое давление в совокупности с электрическим напряжением воздействует на них. Именно поэтому замеры проводят периодически, примерно каждые 15 000 км.
Чтобы произвести замеры, необходимо подготовить инструменты. В первую очередь требуется щуп нескольких типов. Монетообразный, монето-проволочный и плоский приборы – все они помогают правильно провести процедуру. Сначала свечи вытаскивают из двигателя, а затем очищают от налипшего нагара. Если его слишком много, это означает, что свечи лучше вообще заменить. Если не удалось вычистить нагар, то не следует ставить обратно свечи в мотор.
После очистки элементов, необходимо провести замеры с использованием щупов. Если прибор не помещается между поверхностями контактов, то нужно увеличить зазор. Если щуп проходит свободно, то зазор уменьшают. Нормальным считается вариант, когда инструмент входит плотно между контактами.

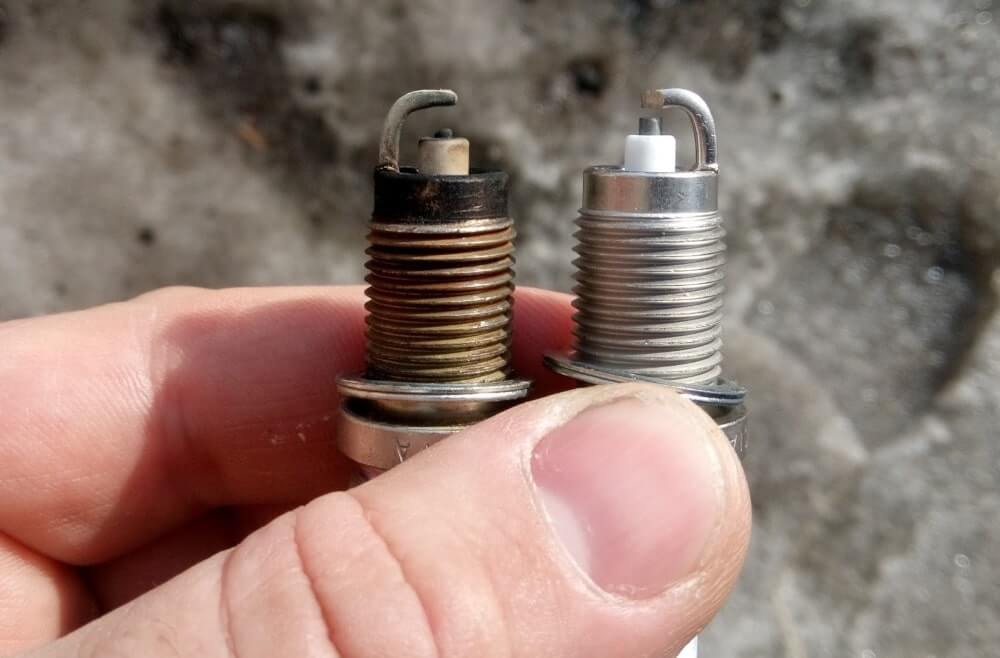

Что такое свеча зажигания и зачем ее менять?
Сама деталь отвечает за воспламенение топливовоздушной смеси. Необходимо заменить свечу зажигания в случае проблем с двигателем (он работает, но работает нестабильно), эта процедура также необходима, когда инструмент просто перестает включаться.
Свечи зажигания для бензопил Husqvarna и силовых агрегатов других производителей также рекомендуется заменять через каждые сто часов работы бензопилы. Это расходная запчасть, которая изнашивается из-за:
- Некачественные аппликации с маслом (электроны, боковые и центральные, покрытые черной сажей)
- Плохо настроенный карбюратор или сломанная пусковая система (из-за этого заполните топливную смесь свечой зажигания);
- Вышел из строя карбюратор (свеча зажигания не зажжет искру, что вызовет проблемный запуск двигателя инструмента).
Разновидности свечей
Универсальных свечей нет. Они отличаются по ряду параметров:
- Геометрия тела;
- Диаметр резьбы;
- Длина нити (длина рубашки, как ее называют мастера).
Существуют такие понятия, как «теплая» и «холодная» свеча. Большое количество свечений указывает на то, что свеча холодная (она недостаточно эффективна для поглощения тепла, поступающего из камеры сгорания), а слабое свечение указывает на то, что свеча горячая.
При замене свечи зажигания, приобретая новую запчасть, проще всего найти тот, который соответствует параметрам, указанным производителем (эти параметры указаны в инструкциях, прилагаемых к инструменту). Если по какой-то причине у вас нет доступа к данным, проведите визуальный осмотр свечи, уберите параметры, в том числе и номер, указанный на нем (свечение).
На данный момент на современном рынке вы можете найти свечи, выпускаемые под брендами Champion, Stihl, Brisk, Bosch, Oregon, NGK, также есть определенные варианты, подходящие для серийных моделей Partner, Husqvarna, Stig, AL-KO, Oleo — Mac, Wolf Garten, Mc Culloch и др. Не забывайте, что нужно знать зазор на свече зажигания бензопилы.
Вы должны разобрать этот пункт, чтобы удалить необходимые настройки. Отвинтите его легко с помощью ключа для свечи зажигания, который обычно является частью блока питания.
Как он влияет
Зазор для нормальной работы мотора – необходимый параметр.
На что влияет зазор в свечах зажигания? Сейчас рассмотрим:
Недостаточный
Производитель должен устанавливать необходимые промежутки между электродами, однако они изменяются от времени в процессе работы свечей, или от механического воздействия при транспортировке в плохой упаковке (достаточно несильного удара по электроду и он уже не тот). Маленький зазор на свечах зажигания дает такие последствия:
При слишком малом расстоянии между электродами часто возникают пропуски циклов. Так как воспламенение не происходит при слишком маленькой искре, либо оно происходит поздно, и тогда слышны детонационные стуки. Машина начинает дергаться при движении и медленно развивают скорость.
При карбюраторной системе просто зальет свечи и вообще может заглохнуть мотор. Разумеется его требуется увеличить. Как и чем его увеличить, чтоб не ошибиться, расскажу чуть ниже, пока перейдем к слишком большому расстоянию.
Слишком большой
В процессе работы на свечки действует температура, что может повлиять на изменение величины просвета в любую сторону. Не стоит забывать и про давление смеси, которое тоже бесследно не проходит. Металл просто обгорает и осыпается с электродов, что вызывает неизбежное увеличение расстояния. Причем оба электрода страдают при этом. Выгорание происходит и под воздействием постоянных разрядов тока.
Верхний электрод становится тоньше а нижний проседает. При большом расстоянии искра ослабевает, так как необходимо большее напряжение, чтобы пробить это расстояние, заполненное горючей смесью. Силы искры не хватает для поджога. Изолятор на нижнем контакте пробивает, так как искра находит более короткий путь.
В зимний период, когда на проворачивание мотора необходимо больше энергии от аккумулятора, машина не запускается. Отдалившиеся электроды сильнее обрастают нагаром, что тоже снижает силу искры. Поэтому, рекомендуется с нашими заправками через пятнадцать тысяч пробега надо смотреть свечи. А там уже решать – чистить или сразу менять.Информация к сведению от опытного водителя
Регулировка
Настройка
нужна, когда просвет между контактами отличается от заводских параметров.
Например, когда он должен быть 1,1 мм, то разнобой даже в 0,1 мм не
допускается.
Корректировка
проводится методом воздействия на нижний электрод. При этом отогнуть его легче,
чем подогнуть. Работа должна проводиться аккуратно, без спешки. За один раз
нельзя изменять зазор больше чем на 0,5 мм. Если требуется, процедуру делают
повторно через несколько секунд — чтобы тонкий металл не сломался.
Отгибание электрода свечи
В некоторых измерителях есть специальный ключ для отгибания
электрода свечи
Подробнее
это выглядит так:
- если требуется уменьшить промежуток, то боковой контакт немного
подгибается в сторону центрального электрода — лучше прижать его к какой-нибудь
плоской и прочной поверхности (стол) и надавить; - если нужно увеличить, то боковой электрод надо отогнуть.
Промежуток
надо выставлять и для новых свечей зажигания — хотя крупные производители (Бош,
Денсо) ничего не пишут по этому поводу, данную процедуру они советуют проводить
с помощью опытных работников СТО. Да и бренды не такие знаменитые часто пишут
на упаковке — мол, сначала бери щуп, а потом устанавливай.
«Когда покупаете новые свечи, особенно китай,
то рекомендую проверять зазор. Хотя он бывает нормированный, проверка на всякий
случай не помешает. В автомагазинах продается щуп-веером, стоит всего 60 р.
Также в качестве инструмента можно использовать обычную канцелярскую скрепку из
омедненной проволоки (размером она 0,8 мм). Либо покупайте дорогие БРИСК и не
мучайтесь». Саша Грибов, работник СТО
Помните,
что умение грамотно ставить зазор на свечах зажигания сэкономит вам топливо до
5-7% и обеспечит беспроблемное функционирование ДВС. Кроме того, сами свечи
прослужат дольше, так как вероятность пробоя изолятора в этом случае сводится
практически к нулю.
Уменьшенный зазор
Проблемным
является и просвет между электродами меньше 0,4 мм. Из-за этого разряд
получается слабым, и не может воспламенить горючую смесь. В лучшем случае
топливо сгорит, но не полностью.
Последствия:
- заливание свечей остатками бензина;
- полное исчезание искры;
- троение силового агрегата;
- запуск мотора через раз.
Естественно,
что в таком режиме двигатель автомобиля начнет испытывать перегрузки, а в
выхлопе увеличится количество вредных веществ.
«Я менял на Saturn Sky свечи — по
состоянию и цвету были нормальные, но нижний контакт выгорел. Как оказалось,
зазор был больше положенного. После замены автомобиль полетел по-настоящему и
гораздо веселее. Так что все в машине должно быть так, как задумали инженеры».
Филл, автомеханик
Регулировка зазора
Неправильный зазор следует отрегулировать. Настройка/регулировка свечей зажигания осуществляется путем подгибания/отгибания внешнего контакта с помощью инструмента. Если отгибать контакт достаточно удобно, то подогнуть его может быть сложно. Тогда используют какую-либо плоскую плотную поверхность и, надавливая на устройство сверху, слегка уменьшают промежуток. Делать это нужно очень аккуратно и не более чем на 0,5 мм. за один раз. Затем снова измеряют расстояние. Работу выполняют неспешно и постепенно.
Бывают многоэлектродные устройства с промежутками между контактами, выставленными для каждого элемента. В данном варианте вот как нужно выставить зазор на свечах зажигания: его проверяют и корректируют для всех электродов по отдельности. А зазоры всех свечей устанавливают по одному и тому же щупу.
Проблем с воспламенением ТВС не возникает, если выставлен правильный зазор на свечах зажигания.
Как измерить зазор между электродами
Искровой зазор измеряется специальным цилиндрическим или плоским щупом. Измерение производится следующим образом: свеча держится рабочей частью вверх, а между центральным и каждым из боковых электродов (если их несколько) вставляются мерки от меньшей к большей. Больших усилий при этом прилагать не нужно. Мерка должна проходить вплотную с небольшим нажимом, ее диаметр и является величиной искрового зазора. В качестве альтернативы можно использовать монетообразный щуп.
Можно поступить иначе: зная, какой зазор должен быть в соответствии с требованиями автопроизводителя, выбрать соответствующую мерку и вставить ее между электродами.
- Если она не войдет, следовательно, зазор слишком мал, и его необходимо увеличить;
- если же, наоборот, пройдет свободно, расстояние необходимо уменьшить.
Регулировка карбюратора бензопилы хускварна
Как и все остальные пилы, husqvarna имеет тот же алгоритм регулировки карбюратора. Поэтому, инструкция будет актуальна и для других инструментов и моделей бензопил таких как хускварна 142 , 236 . Перед началом работ убедитесь в чистоте воздушного фильтра и правильной работе всех остальных узлов. Подача топлива в поплавковую камеру должна работать без перебоев, а система зажигания настроена правильна и имеет свежую свечу.
- Установите заводские настройки карбюратора. Делать это нужно при остановленном двигателе.
- Теперь можно запускать двигатель и обязательно прогреть его на протяжении нескольких минут. Регулировка ХХ карбюратора хускварна 137 производится только на прогретом моторе.
- Вращая винт L по часовой стрелке, нужно выставить самые высокие обороты коленчатого вала, затем повернуть обратно на четверть оборота. Винтом Т корректируйте обороты коленчатого вала так, чтобы цепь не вращалась. Она не должна приводиться в движение без нажатия акселератора.
- Теперь нужно выставить максимальные обороты и их мощность. Достаточно подключить тахометр к системе зажигания и задать при помощи акселератора максимально возможные обороты. Сравните их с паспортными данными. Если они различаются, то откручиваем или закручиваем винт H. Меняя диапазон, можно создать ограничения, чтобы сделать работу пилы эффективной и сохранить ресурс мотора.
На что стоит обратить внимание?
Как только регулировка карбюратора хускварна будет завершена, нужно убедиться, что работа двигателя стабильна, а пила легко набирает и сбрасывает необходимые обороты. Вращение цепи на холостом ходу считают ненормальным явлением, поэтому нужно снова отрегулировать ее связь с муфтой при помощи винта H. Не забывайте, что узел настраивается не сразу: нужно выжидать некоторое время, так как бензопила хускварна не сразу реагирует на изменение положения винтов. Это время может колебаться от 5 до 15 секунд. Данное время не прописывает таблица, поэтому узнать можно только экспериментальным путем.
Если после регулировки появляется огромное количество дыма при работе, то нужно откорректировать подачу топливной и масляной смеси. Для этих целей вращают винт L.
Что такое заводская настройка карбюратора бензопилы хускварна?
Для того, чтобы бензопила все равно запустилась даже при неправильной настройке, применяются заводские положения винтов H и L. Большинство бензопил хускварна можно запустить, если открутить оба винта ровно на полтора оборота. Лишь после этого можно менять положения винтов, чтобы добиться нужного расхода топлива и максимальной эффективности работы. Регулируется ХХ также после этих манипуляций.
Если у вас остались вопросы по регулировке карбюратора на бензопиле хускварна 137 и других моделей этой линейки — рекомендую посмотреть это видео:
Перебои в работе
Бензопила больше не считается инновационным техником, предназначенным исключительно для профессионалов. В настоящее время многие пожилые жители и домовладельцы имеют в своем арсенале аналогичную универсальную единицу. Ведь современные производители предлагают покупателям широкий выбор типов и моделей агрегатов такого типа.
Если оборудование такого плана обеспечено надлежащим использованием и обслуживанием, свечи зажигания бензопилы Stihl становятся чрезвычайно непригодными. Но если однажды бензопила не запускается, вам необходимо разобраться в проблеме:
Свеча зажигания бензопилой является важной частью таких агрегатов. Если есть проблемы с этим (например, он затоплен), они могут привести к поломке всего оборудования;
Если во время осмотра свеча зажигания полностью сухая на ощупь, это указывает на недостаток топлива
Почему это происходит? Соль проблемы сконцентрирована в углеводах. Обязательно очистите топливный фильтр и снова запустите двигатель. Ничего не произошло? Затем карбюратор необходимо разобрать и изучить, однако лучше доверить это дело специалистам сервисного центра;
Если устройство не запускается, это может указывать на проблему с воспламенителями различного типа. Это заполнение. У вас есть бензопила Stihl: зажигается свеча зажигания, и двигатель не запускается? Чтобы решить проблему, выньте заполненную свечу зажигания и тщательно высушите ее. Однако его не нужно прокаливать. Достаточно слить топливную смесь из отверстия свечи зажигания и оставить деталь просохнуть на полчаса. Далее замените его и запустите двигатель. Кроме того, важно изучить контакт между наконечником свечи зажигания и высоковольтным проводом;
Важно убедиться, что зазор свечи зажигания правильно отрегулирован.
Почему происходят проблемы
Зачем наливать свечу на бензопилу Stihl? Ответ прост: это происходит, когда устройство запускается неопытным пользователем, который не соблюдает правильную последовательность запуска оборудования на морозе.
Из-за этого кончик свечи может выйти из строя. Чтобы увидеть аналогичную проблему, открутите свечу зажигания и вставьте ее в наконечник. Затем поместите деталь на устройство и несколько раз потяните за спускной шнур. Если есть искра, вы можете не беспокоиться об электричестве и состоянии свечи.
Обязательно правильно отрегулируйте зазор свечи зажигания.
Для того чтобы бензопила работала правильно, необходимо тщательно следить за состоянием свечей зажигания, а также, чтобы зазор в свече зажигания бензопилы был правильно отрегулирован. Неправильно отрегулированный зазор приведет к повреждению. Выполняйте регулярное техническое обслуживание этого типа оборудования, и у него будет как можно меньше проблем.
Вот полезное видео о правильном использовании бензопилы.
6 комментариев к посту «Лить свечу на бензопилу: что делать?»
Так много словесной диареи. Бензопила, безусловно, необходимая, важная, незаменимая вещь! И какой промежуток в свече никогда не следует говорить. Демагогия!
Мне нужно описание свечей зажигания для газонокосилки
Я полностью согласен с демагогией.
Зазор в свече зажигания составляет 0,5 мм). И в пиле, и в триммере)
Двигло 2-х тактное, не должно быть большого зазора)
Блаблабла, блаблабла, делать нечего.
Сердцем любой бензопилы является двухтактный двигатель внутреннего сгорания.
Триммер не используется для сложных приборов, поэтому большинство из них пол.

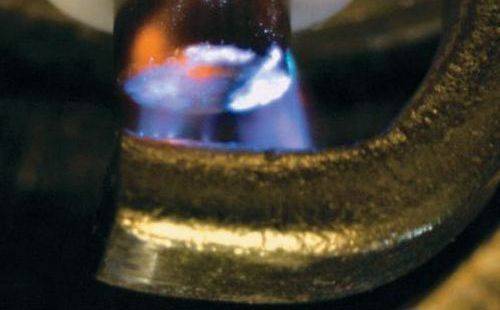

Влияние зазора на воспламенение
Чтобы понимать, как данный фактор влияет на эффективность бензинового мотора, нужно вкратце рассмотреть работу системы зажигания. Алгоритм преобразования энергии топлива в механическую работу выглядит так:
- Выбросив отработанные газы через клапан в ГБЦ, поршень движется вниз. Когда он оказывается в нижней точке, открывается второй клапан, откуда в цилиндр поступает топливовоздушная смесь.
- Поршень поднимается к камере сгорания и сжимает этот аэрозоль в несколько раз.
- В момент, когда днище поршня находится в верхней мертвой точке, на электроды свечи подается высоковольтный импульс. Между ними проскакивает искра, поджигающая сжатую смесь горючего с воздухом.
- Сгорая с определенной скоростью, топливо выделяет энергию, толкающую поршень вниз. Совершается механическая работа.
- Последний такт – выброс продуктов горения в выхлопную систему, после чего цикл повторяется.
Импульс высокого напряжения (свыше 20 киловольт) вырабатывает катушка по сигналу контроллера. Ее обмотка рассчитана на искрообразование определенной силы, достаточной для качественного воспламенения порции топливной смеси. Если сделать чересчур большой или малый зазор в свечах зажигания, процесс горения нарушится.
Большой просвет между электродами
Ненормально большим считается зазор свыше 1,3 мм. Что произойдет, если разогнуть электроды до такой степени:
- мощности катушки не хватит, чтобы при каждом такте сжатия пробивать искрой увеличенное расстояние, появятся пропуски циклов;
- работа силового агрегата будет нестабильной, появится вибрация;
- одна часть несгоревшего бензина стечет по стенкам цилиндра и попадет в картер, вторая выбросится в выпускной тракт;
- расход топлива возрастет;
- на стенках камеры сгорания, днище поршня и рабочих элементах свечей зажигания быстро образуется нагар.
В результате перечисленных процессов мотор не отдаст полную мощность, а цилиндропоршневая группа в долгосрочной перспективе быстрее износится. Слишком большой зазор влияет на качество сжигания топлива, это вы ощутите в процессе движения: разгон автомобиля будет вялым, а вибрация мотора – повышенной. Из-за пропуска циклов появятся проблемы с холодным запуском – двигатель заведется с нескольких попыток.
Слишком маленькое межэлектродное расстояние
Расстояние между контактами свечей менее 0,6 мм считается недопустимо малым. Правда, пропуски рабочих циклов наблюдаться не будут, но возникнет другая проблема – чересчур слабое воспламенение. Короткая искра, пробивающая небольшой просвет от одного электрода к другому, не способна нормально поджечь топливовоздушную смесь, занимающую весь объем камеры.
Из-за снижения скорости горения воздушно-бензиновый аэрозоль не успеет прогореть целиком, как наступит такт рабочего хода поршня, а затем – выброс отработавших газов. В результате наступают последствия, описанные выше, – падение мощности силового агрегата, повышенное потребление топлива, сажа в выхлопной и нагар внутри цилиндров.
Неправильная регулировка зазора свечей зажигания зачастую усугубляется другими факторами: износ поршневой группы, неполадки в системе топливоподачи, пробитая изоляция высоковольтных проводов и так далее. Тогда проблема настройки зазоров отступает на второй план и зачастую выпадает из поля зрения автолюбителя.
К чему приводит неправильный зазор на свечах зажигания
Расстояние между электродами может отклоняться от нормы как в большую, так и в меньшую сторону. В зависимости от того, какой зазор, увеличенный или уменьшенный, и последствия будут разными.
Увеличенный зазор
Данное отклонение опасно, прежде всего, тем, что способно вызвать пробой изолятора свечи или катушки зажигания. Происходит это из-за того, что электричество стремится найти для себя кратчайший путь.
Если пробоя не произойдет, велика вероятность пропадания искры. В этом случае цилиндр попросту не будет работать, двигатель начнет троить. Характерный признак увеличенного зазора между электродами – хлопки в выхлопной системе. На высоких оборотах становятся особенно заметны пропуски зажигания.
Следует обратить внимание, что со временем электроды обгорают, и зазор между ними увеличивается естественным образом. По этой причине одноэлектродные свечи желательно проверять раз в 10-15 тысяч километров
Многоэлектродные свечи зажигания нуждаются в проверке значительно реже.
Уменьшенный зазор
Если межэлектродный зазор меньше нормы, искровой разряд, воспламеняющий горючую смесь, получается очень мощным и коротким. Последнее ведет к тому, что горючее в цилиндрах не успевает воспламениться, и свечи начнет заливать, мотор при этом начнет троить.
На высоких оборотах велика вероятность образования электрической дуги. Из-за того, что расстояние между электродами слишком мало, а обороты коленвала высоки, искра не успевает разорваться, образуется непрерывный поток плазмы. В результате может произойти замыкание катушки зажигания или, как минимум, возникнут нарушения в работе силового агрегата.
Когда требуется регулировка зазора на свече зажигания
Зазор на свече зажигания выставляется на заводе-производителе, и он не должен волновать водителя при стабильной работе двигателя. Но у всех автомобилей могут возникать проблемы в камере сгорания, и по нагару свечи многие из них можно диагностировать. Соответственно, при определенных неисправностях зазор свечи зажигания может меняться, и его потребуется выставить рекомендуемым образом. Даже при стабильной работе двигателя зазор на некачественных свечах зажигания может чуть измениться, именно поэтому на них экономить не рекомендуется. Чуть изменившийся зазор скажется на потреблении топлива, и сработает поговорка «скупой платит дважды».
Владельцы автомобилей со стажем рекомендуют проверять зазор в свечах зажиганиях и сравнивать его с нормативами 2 раза за год. Это обусловлено тем, что каждые полгода заботливые водители проводят чистку свечи зажигания от нагара, и удобно во время данной процедуры также провести регулировку зазора.
Одинаковый ли зазор для бензина и для газа
Многие автовладельцы в целях экономии устанавливают на машины газобаллонное оборудование
При этом важно помнить, что для газа нужны другие свечи. Во-первых, смесь газа с воздухом воспламеняется намного хуже смеси бензина и воздуха, поэтому искра должна быть более мощной
Следовательно, возрастает нагрузка на катушку зажигания, что, в конечном итоге может привести к выходу ее из строя.
Таким образом, межэлектродный зазор для газа должен быть меньше, однако простым подгибанием бокового электрода полностью проблема не решается. Дело в том, что при сгорании газа выделяется намного больше тепла, из-за этого велик риск появления калильного зажигания. В связи с этим свеча должна быть более «холодной», т.е. с большим калильным числом.
Исправляем ситуацию
Регулировка зазора довольно простая, необходимы только специальные щупы, которые продаются в любом магазине авто запчастей. Выкрутив свечу, осматриваете их на предмет повреждений. Если повреждений нет, следующим этапом свечки чистят.
После этого щупом проверьте зазор. На глаз его определить невозможно. Как выставить зазор? Сблизить контакты можно постучав ручкой отвертки, отдалить тоже отверткой. Главное действовать аккуратно, чтобы не отломить электрод. Он не любит многократных изгибаний туда-сюда. После этого вновь проверить используя щуп для проверки зазора свечей зажигания.
А зачем вообще заморачиваться с какими то зазорами? Вот это самая большая ошибка автолюбителей. Нормальный зазор дает преимущества:
- Великолепная работа мотора, которая не только залог безопасности на дороге, но и легкий запуск.
- Экономия бензина 5-7% это тоже серьезный аргумент.
- Повышение ресурса мотора и самих свечей, они прослужат дольше.
Исчерпывающая информация о зазоре на свечах зажигания
У вас нету друзей шутников? Просто расскажу случай из жизни, чем может обернуться глупая шутка. Один шутник в гараже переставил провода на свечах своему товарищу. Дело было поздней осенью, а на следующей день ему выезжать на заказ. Ударил мороз, и машина не заводится.
И вот гаражная бригада слесарей мерзла более часа, пытаясь запустить мотор всеми способами, пока один не догадался проверить порядок проводов. Никто и подумать не мог, что такое возможно. Для чего я это рассказал? Не перепутайте провода при манипуляциях со свечками, и проверьте порядок, если после проверок, регулировок или замен, возникли проблемы с запуском мотора.
На этом все, друзья, теперь вы знаете, как отрегулировать зазор на свечах зажигания, и сможете сами это сделать, подписывайтесь на обновления и не забывайте делиться ссылками, до встречи.
