Зазор поршневых колец бензопилы

Номиналы для разных ДВС Lifan

При установке новых моторных колец, не имеющих внешних дефектов, промер осевых зазоров проводить не обязательно. Как раз потому в литературе по ремонту значения этих зазоров не приводят. А вот зазор в замке кольца нужно измерять и оценивать, пользуясь рекомендациями изготовителя. Ниже перечислены предельные значения зазоров в замке.

Solano 620

Мотор седана Solano 620-й модели – это аналог двигателя Toyota 4A-FE, объём которого равен 1,6 л. Так что будем пользоваться рекомендациями этой компании (Toyota):

Верхнее компрессионное: 0,250 – 0,450 (1,050);
Нижнее компрессионное (AE-92, AT-180): 0,150 – 0,400 (1,000);
Нижнее компрессионное (AE-101, AT-190): 0,350 – 0,600 (1,200);
Маслосъёмное: 0,100 – 0,500 (1,100).

В скобках указано предельное максимальное значение. При его превышении нужно проводить капремонт – растачивать блок и так далее.

Кроссовер X60

Здесь у нас находится двигатель, как в кроссовере Toyota RAV4 (1,8). Поэтому снова воспользуемся рекомендациями фирмы Toyota:

Верхнее компрессионное: 0,250 – 0,450 (1,050);
Нижнее компрессионное: 0,350 – 0,600 (1,200);
Маслосъёмное: 0,150 – 0,500 (1,050).

Надеемся, вопросов здесь не возникнет. Значения подходят для двигателя 1ZZ-FE (1,8 л).

Каким он должен быть?

Поршень имеет два типа колец: компрессионные (не допускают сжигания газов) и масляные скребки (удаляют излишки масла со стенок цилиндра). По своей конструкции они не являются непрерывными, но имеют выемку, которая позволяет ободу не заедать при нагревании. Разрез также способствует упругому давлению на стенки цилиндра

Очень важной ролью в работе колец и цилиндров является наличие теплового пространства в замках. Его фактический диапазон составляет от 0,3 до 0,6 мм

Несоблюдение диапазона может привести к отсутствию и значительному повреждению цилиндра.

Наклонный разрез гораздо лучше ценится. Потому что давление на стенки более равномерное из-за того, что его края немного тоньше.

Полезно знать о пробелах в замках. Иногда механики стараются сделать тепловое пространство в замках не менее 0,2 миллиметра. Это часто приводит к появлению концевых колец и цилиндров. И это естественно, потому что при нагревании детали пространство в замке становится меньше (или полностью отсутствует) и врезается в стенки цилиндра.

Чтобы подвести итог вышесказанному, перечислим, какими характеристиками должны обладать поршневые кольца и каким должен быть тепловой зазор поршневых колец:

Регулирование температуры. Это одна из важнейших функций, так как большая масса тепла, поглощаемого поршнем во время сгорания, будет удалена. Если такого рассеяния тепла нет, поршень тает за считанные секунды.
Давление. Основная функция. Герметизация. И полная реализация этой характеристики возможна только при соответствующем давлении. Когда возникает давление, оно воздействует на поршневые колеса, а они, в свою очередь, прижимаются к стенкам цилиндра. Для равномерного прессования необходимо равномерное распределение и надлежащий зазор в поршневых кольцах.
Надежность и подача масла. Скребок для масла. У них есть две перемычки для скребков, которые отвечают за необходимый объем подачи масла в размере 1-2 микрона. Если масло подается правильно, его расход не такой высокий, как расход топлива. В этом случае правила износа будут максимально соблюдаться, и срок службы будет увеличен.

В результате я хотел бы пожелать каждому автомобилисту и водителю, независимо от того, есть ли у него дизель или бензин, проверить себя или проконсультироваться со специалистом по этому вопросу. Особенно, если речь идет об автомобилях с большим пробегом и более 5 лет постоянной езды.

Почему на поршне три кольца?

Два верхних кольца, установленные в канавках поршня, необходимы для поддержания сжатия. На рисунке эти элементы обозначены цифрами «1» и «2». А нижнее кольцо, обозначенное «3», представляет собой масляный скребок:

Менее 3 колец на поршне, не используются в 4-х тактных двигателях внутреннего сгорания

Когда двигатель работает, детали нагреваются, металл расширяется от тепла, и размер всех зазоров уменьшается. Если зазор между концами кольца меньше рекомендованного производителем, то после нагрева такое кольцо царапает стенки цилиндра. Измерения должны проводиться без нагрева детали, а само кольцо должно быть помещено в цилиндр:

Зазор не может быть измерен без доступа к блоку цилиндров.

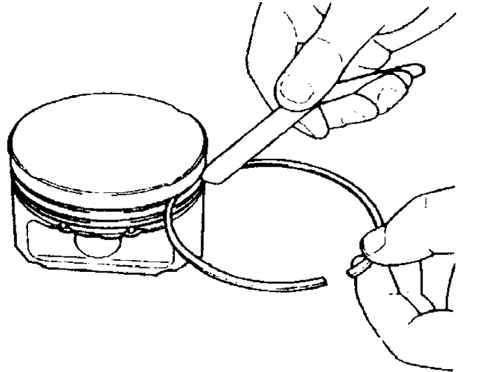

Используйте специальные щупы (полоски), чтобы определить размер зазора. Обычно рекомендуемые значения находятся в следующих диапазонах: 0,2-0,5 мм. Тем не менее, обязательно ознакомьтесь с документацией!

Очистка поршней от нагара без разборки.

Многие выбирают второй метод очистки поршней от нагара — без разборки. При раскоксовке и залегании поршневых колец используют метод без демонтажа деталей двигателя.

Принцип такой очистки — использование специальных средств, которые способны растворить образовавшийся кокс и налет.

Заливают такие растворители коксов напрямую через отверстия для свеч зажигания (через отверстия для свеч накаливания — для дизельных агрегатов) или через систему смазки (горловина для заливки моторного масла). Залитая жидкость должна растворить образовавшийся черный нагар.

Минусы:

не удаляется нагар с поверхностей рабочей камеры сгорания, поршней и клапанов;
с сильно закоксованным двигателем не справится.

Очистка и раскоксовка бывают двух видов:

Мягкая. Если заливать растворитель через свечные отверстия — этот способ называется «твердая» очистка.
Твердая. Если через отверстие для заливки масла — это «мягкая» очистка.

Мягкая раскоксовка

Суть данного способа заключается в том, что перед тем, как заменить моторное масло, в двигатель заливают промывочную жидкость с эффектом раскоксовки поршневых колец (например, Ликвид Моли, XADO / Ксадо).

При использовании такого способа, надо изучить особенности эксплуатации двигателя после добавки этой жидкости в моторное масло. Как правило, нельзя давать большие нагрузки мотору (использование прицепа, большого багажа, пробуксовок, превышать средние обороты). Это связано с тем, что масло стало разбавленным, физико-химические характеристики масла изменились.

Данный способ очистки, то есть не разбирая двигатель, а используя специальную жидкость для раскоксовки и удаления нагара с деталей ЦПГ через маслозаливочное отверстие надо использовать для профилактики. Тогда будет эффект.

Твердая очистка от нагара

Если налеты на деталях цилиндро-поршневой группы и клапанах большие, тогда можно использовать неразборный метод с заливкой в цилиндры через отверстия для свечей. Залив специальный растворитель нагара напрямую в камеру сгорания, происходит размягчение и отклеивание нагара и кокса от детали. Далее, во время работы двигателя размягченные частицы налета сгорают.

Для заливки через свечные отверстия используют агрессивные растворяющие жидкости для получения максимального эффекта. Это, например, фирма Lavr / Лавр.

Правила использования специального чистящего средства через свечные отверстия:

Измерить компрессии всех цилиндров. Это необязательно, но полезно узнать потом, получилась ли разница в значениях давления до и после очистки.
Нагреть мотор до рабочей температуры.
Выкрутить свечи зажигания или калильные свечи.
Выставить все поршни в среднее положение. Для это крутить за шкив генератора на нейтралке или приподнятом домкрате на 4 или 5 скорости крутить ведущее колесо. Рулеткой или отверткой проверить расположение поршней.
Через отверстия для свечей залить во все цилиндры жидкость для раскоксовки и удаления нагара.
Подождать 30 минут.
Покрутить туда-сюда за шкив генератора в нейтральном положении коробки передач или на 4 или 5 скорости за колесо, чтобы жидкость попала в гнезда для колец, чтобы их раскоксовать, если они залегли. Смещать поршни через каждые несколько минут.
Повернуть ключ зажигания и заводить с выкрученными свечами для того, чтобы поршни выбросили остатки жидкости через отверстия. Делать это секунд 20. Если останется много жидкости, может произойти гидроудар двигателя.
Закрутить свечи.
Завести двигатель автомобиля. После очистки от нагара и кокса поршней, колец, стенок цилиндра, клапанов методом жидкостной очистки двигатель автомобиля может сразу не завестись.
После пуска мотора дать поработать на холостом ходу около 15 минут. Сразу после запуска двигателя из глушителя будет выходить черный выхлопной газ и едким запахом.
Проехать пару километров пока цвет выхлопных газов не станет нормальным.
Проверить масло, если не чистое, заменить масло и масляный фильтр.

Поршневые кольца, бывает, сразу после раскоксовывания их не стают подвижными, однако, через небольшой пробег кольца стают рабочими.

Тепловой зазор в замке поршневых колец

Двигатель — это главная деталь в любом автомобиле. Благодаря ему машина движется вперёд и работает электроника

Поэтому так важно, чтобы каждый элемент мотора был в идеальном состоянии. В противном случае существует риск того, что машина остановится посреди дороги и откажется заводиться

Главные элементы двигателя это цилиндры. В них двигаются поршни, и от того, насколько хорошо взаимодействуют эти детали зависит работа всей системы

Именно поэтому так важно, чтобы зазор поршневых колец чётко укладывался в норматив

По сути, внутри цилиндров происходит микровзрыв, который заставляет поршни двигаться в нужном направлении. В результате проворачивается коленчатый вал и вырабатывается механическая энергия.

Поэтому на зазор поршневых колец также влияет и высокая температура, которая является результатом реакции, которая происходит внутри цилиндров. По крайней мере, именно так процесс протекает в ДВС.

№ 8. Цепочка пуховая

Почему цепь летит с шины? Причин может быть несколько, и все они разные:

Износ привода или звездочки. По мере износа звездочки сцепление с цепью уменьшается, в результате чего цепь вылетает из цепной пилы. Звездочку нужно заменить.
Цепочка натянута. Почему цепь на бензопиле растягивается из-за недостаточного смазывания. Металл нагревают и растягивают, хотя и на доли миллиметра, но, учитывая количество звеньев, даже 3-4 мм достаточно, чтобы цепь отлетела с шины. Схема должна быть изменена.

Натяжитель цепи ослаблен, регулируя его натяжение. Как отрегулировать бензопилу, точнее натяжение цепи? Вам необходимо отрегулировать натяжитель. Это можно сделать всего за несколько минут.

Устройство и принцип работы

Масляная помпа устанавливается на боковой поверхности картера мотора поближе к шестерне привода цепного инструмента. Насос представляет собой пластмассовый либо железный корпус, снутри которого размещен цилиндр с плунжером.

Вращение передается от ведущей шестерни цепи либо конкретно от носка коленчатого вала мотора. Если употребляется передача от звездочки, то насос работает только во время движения цепи. На холостом ходу масло на трущиеся поверхности не подается. Если привод помпы установлен на коленчатый вал, то смазка подается безпрерывно, вне зависимости от частоты вращения.

При работе мотора часть вращающего момента передается на плунжер, который представляет собой металлической стержень. Часть детали, установленная снутри цилиндра, имеет фрезерованную лыску. На корпусе цилиндра выполнены два отверстия, служащие для забора масла из бачка и следующего нагнетания в канал. Также на теле плунжера имеется скошенная канавка, которая контактирует с недвижным штифтом на картере. За счет взаимодействия узлов обеспечивается поступательное движение плунжера.

В устройство плунжера заходит приводная шестерня, сделанная из металла либо пластика. В конструкции привода одна из шестерен сделана из мягенького материала. При заклинивании узла зубья срезаются, предохраняя другой элемент от повреждений.

При вращении детали происходит попеременное перекрытие отверстий на стене цилиндра. При всем этом появляются колебания давления. За счет понижения давления происходит забор порции масла в полость цилиндра, которое позже выталкивается в смазочную магистраль. Так как частота вращения коленчатого вала составляет 5-12 тыс. Об./мин., то пульсации потока смазки сглаживаются, подача становится непрерывной.

В проф пилах применяется насос с регулируемой подачей, который отличается формой зубьев приводной шестерни и дополнительной поджимной пружиной. Конструкция позволяет изменять величину хода плунжера в цилиндре.

READ Как Собрать Бензопилу Stihl Мс 180

Причина отсутствия искры может заключаться и в неисправном модуле зажигания либо нарушении зазора меж ним и магнитопроводом маховика. Он должен приравниваться 0.2 мм. Нарушение зазора становится в особенности возможным, если перед этим выполнялась разборка пилы со съемом маховика и модуля зажигания. Зазор выставляют при помощи прокладки шириной 0.2 мм, помещенной меж бобышкой маховика и модулем зажигания. Неисправный модуль зажигания необходимо поменять.

Проверив таким макаром систему зажигания и не найдя неисправность, можно перебегать к системе подачи топливной консистенции.

Система подачи топлива

. Если осмотром свечи было установлено, что топливо не поступает в цилиндр, нужно рассмотреть все возможные причины этого. Это может быть:

Не поступление топлива из бака из-за забитого отверстия в его крышке (сапуна), при этом в баке создается вакуум, препятствующий вытеканию топлива;
Загрязненность топливного фильтра, установленного в баке;
Не поступление или недостаточное поступление топливной смеси из карбюратора в цилиндр.

Для диагностики двух первых причин достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течет полной струей, сапун и фильтр можно не проверять, если не течет или течет слабо, можно считать, что причина неисправности найдена. Сапун чистится иглой. Топливный фильтр извлекается через заливное отверстие опорожненного топливного бака, проволочным крючком, вместе с всасывающим шлангом, от которого фильтр отсоединяется и чистится или заменяется новым. Производители бензопил рекомендуют менять топливный фильтр каждые три месяца.

Почему бензопила STIHL не заводится после замены поршневой

В случае, если пила не запускается после замены поршневой, необходимо проверить подачу топлива в камеру, а также провести диагностику системы зажигания. Очень часто при установке рычага управления на бензопилу, мастера забывают подсоединить провода, идущие от катушки зажигания, в результате чего искра пропадает и пила не заводится.

READ Почему Пила Греется Если Пилить Долгое

Также проблема может скрываться в пережатом шланге топливной подачи или в том случае если он вообще не подсоединен. Причин конечно может быть множество, но стоит помнить, что в том случае если все работы по замене поршневой проведены правильно, инструмент должен без каких-либо проблем запустится и нормально работать.

Мы рассмотрели основные причины и неисправности бензопилы STIHL мс 180 при которых необходима замена ЦПГ. Но, как правило, в каждом конкретном случае, причины могут пересекаться, и для правильного ремонта, необходим комплексный подход к решению проблемы. Поставить на пилу новую поршневую, это не всегда означает решить проблему. Необходимо обязательно устранить причины возникновения неисправности и инструмент будет служить долго без возникновения проблем и необходимости ремонта.

Процедура обкатки новой бензопилы — настройка инструмента и запуск двигателя

Чтобы процедура обкатки бензопилы прошла с максимальной эффективностью, понадобится приобрести тахометр. Этот прибор нужен для того, чтобы измерить количество оборотов коленчатого вала при работе ДВС. Этот прибор понадобится не только для настройки карбюратора инструмента перед его обкаткой, но и в процессе эксплуатации бензопилы. Принцип настройки карбюратора перед обкаткой инструмента заключается в том, что необходимо снизить количество максимальных оборотов на 600-700 об/мин. Величина максимальных оборотов достигает 12,5 тысяч об/мин, но их достижение во время обкатки крайне опасно. Кроме того, снижение максимальных оборотов способствует обогащению смеси топливом, что положительно сказывается на притирке деталей.

Интересно знать! Процедура регулировки карбюратора перед обкаткой бензопилы вовсе не является обязательной, так как такие действия выполняются на заводе после сборки инструмента. На протяжении 3-4 часов бензопилы проходят испытания, для чего уменьшаются высокие обороты путем перемещения винтов H и L. Если в технической документации от производителя не говорится о необходимости настройки карбюратора, тогда осуществлять такие манипуляции Вы можете только по своему усмотрению. В любом случае, при правильной настройке карбюратора, это будет только дополнительным преимуществом.

Тахометр подключается к инструменту, и приступаем к регулировке карбюратора, осуществляя обогащение смеси. Для этого имеется специальный винт на карбюраторе H. Он позволяет увеличить или уменьшить высокие обороты. Вращая винт H, необходимо добиться значения показаний по тахометру на 600-700 оборотов в минуту ниже от максимального значения, то есть уменьшить до 11900-11800 оборотов в минуту.

Снизив максимальные обороты, удается получить обогащенную смесь, поэтому в камеру сгорания подается больше бензина с маслом. Это исключает перегрев двигателя, и тем самым, износ деталей. После окончания процесса обкатки, карбюратор бензопилы понадобится снова отрегулировать на рабочий режим.

Интересно знать! Если нет тахометра, тогда настройка карбюратора бензопилы на обкатку осуществляется путем перемещения винтаH на четверть оборота в сторону увеличения смеси (вращение против часовой стрелки). Аналогично осуществляется уменьшение низких оборотов, что достигается путем перемещения винта L на 1/4 оборота. Настройку карбюратора можно выполнять на бензопилах профессионального и полупрофессионального назначения, но процедура не является обязательной, если в документации от производителя ничего об этом не говорится. Обкатка пройдет успешно, если не регулировать карбюратор, но при этом исключить вероятность повышения оборотов до максимального значения. Бытовые инструменты не нуждаются вовсе в выполнении таковых действий. После настройки осуществляется запуск двигателя.

Алгоритм замены поршневой бензопилы

Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:

Демонтаж верхней защитной крышки;
Выкручивание свечи зажигания;
Снятие боковой крышки;
С помощью большой плоской отвертки убираются стопора с амортизаторов;
В канал свечи помещаем шнурок для фиксации коленчатого вала и откручиваем сцепление и гайку маховика;
Демонтаж ведущей звездочки цепи;
Убираем карбюратор с воздушным фильтром;
Снимаем модуль зажигания и выхлопную систему.

После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.

Перед демонтажем поршневой необходимо запомнить его расположение в цилиндре, чтобы в последующем не тратить время на повторную разборку и сборку силового агрегата.

Герметик для фиксации поддона бензопилы

Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.

Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.

Замена Поршневой Бензопилы STIHL 180 Видео

Как поменять поршневую на бензопиле STIHL 180

Главные неисправности бензопилы STIHL ms 180 связаны с поршневой группой. Разглядим, главные предпосылки, по которым поршневую нужно поменять. Дадим описание поршневой и метод её подмены.

ВАЖНО. Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ

Как ремонтируют блок цилиндра бензопилы?

Для восстановления мастер полностью разбирает мотор и осматривает его рабочие части. Производятся замеры, которые позволяют точно оценить состояние оборудования и понять, какие ремонтные процедуры нужно выполнить. При капитальном ремонте возможна расточка деталей, если они изготовлены из подходящих для этого материалов.

Также процесс восстановления включает другие этапы:

оценка эффективности хода поршня, замер создаваемой компрессии в рабочей камере;
проверка целостности оборудования, поиск наличия механических повреждений, царапин;
анализ состояния крепежных деталей поршня, устранение люфтов и прочих проблем;
проверка прочего оборудования, которое влияет на работу поршневой группы.

Чтобы восстановление цилиндра бензопилы прошло успешно, мастер проводит ряд проверок после сборки оборудования

Важно, чтобы мощность соответствовала заводским параметрам, а на холостых работах и под нагрузкой пила демонстрировала стабильные обороты. Только после таких проверок можно считать ремонт оборудования завершенным

Как избежать задиров на поршне у бензопилы

Приветствую Вас, дорогие читатели! Скоро весна, и многие отправятся на дачу. А это значит что настало время поделиться своим опытом мастера по ремонту садовой мототехники. Эта статья является лишь частью из небольшой серии. Вот ссылки на другие статьи:

За время работы мастерской, я накопил внушительную коллекцию фотографий различных неисправностей особое положение в которой занимает коллекция фотографий вышедших из строя цилиндро-поршневых групп.

Оплавление верхней части поршня.

На фотографиях видны трещины и отверстие в днище поршня, а также брызги расплавленного алюминия во внутренней его части. Произошло это по причине того что хозяин данного триммера отложил заведённый инструмент в сторону и принялся болтать с соседом по даче. Проболтав минут пять он дал газ на полную (работать в полгаза нельзя ) и начал работать, но триммер моментально заглох и перестал заводиться потому как днище поршня во время простоя начало перегреваться и попросту расплавилось.

Двухтактные двигателя садовой техники охлаждаются за счёт двух вещей: принудительного обдува цилиндра крыльчаткой маховика и поступающей в картер топливо-воздушной смеси. Первое больше охлаждает цилиндр, второе поршень. Никогда не оставляйте свою бензопилу на холостом ходу больше чем на минуту, лучше заглушите двигатель.

Задиры на поршне и цилиндре.

Могут возникнуть по ряду причин, первая из которых — сухой контакт. Как правило большое количество мелких задиров на поршне говорит о том что при работе использовался чистый бензин, а не топливная смесь. Напомню что рабочие обороты бензопилы находятся в районе 11-12 тысяч в минуту, с такой скоростью бензопила не проработает «в сухую» и минуты. Похожая картина будет наблюдаться при использовании старого топлива. Как правило, задиры появляются со стороны выхлопного окна, в зоне, наиболее критически воспринимающей масляное голодание.

Конкретно по этому поршню сказать от чего он пострадал больше достаточно трудно. Судя по копоти на его верхней части, масло лили абы как, не соблюдая никаких пропорций. Глушитель данного аппарата тоже был забит копотью, а из бака было слито прозрачное топливо. Судя по всему, это был чистый бензин, либо очень старая смесь. Но старая смесь чаще всего мутнеет, поэтому можно сделать два вывода: либо смесь старая, но масло в ней не двухтактное (некоторые по незнанке льют моторное), либо это чистый бензин.

Залегание и обламывание поршневых колец.

А вот пример того, что получается, если при приготовлении топливной смеси нарушать пропорцию и лить масло значительно больше необходимого количества. В результате использования смеси с высоким содержанием масла, либо смеси с маслом, не предназначенным для двухтактных двигателей, было вызвано интенсивное золообразование с последующим залеганием поршневых колец, одно из которых обломилось и вызвало критические повреждения поршня. Следует отметить, что кольца ломает не так часто, я бы даже сказал что достаточно редко, но двигателю от этого не легче.

В технических регламентах на старую советскую мототехнику мне часто попадались два «рецепта» приготовления топливной смеси для одного и того же аппарата. Одна пропорция считалась более экологичной (та где масла меньше), другая продлевала ресурс двигателя (та где масла больше). Но это было раньше, со старой техникой и старыми маслами. В наше время идёт непрерывная борьба за снижение вредности выхлопа, масла имеют совершенно иной состав а двигателя иную конструкцию, по этому я рекомендую Вам пользоваться той пропорцией, что указал сам производитель на канистре масла которое Вы выбрали.

А вот пример поршня с закоксованным кольцом и небольшим задиром. К счастью, данный аппарат удалось восстановить без замены ЦПГ, отделавшись лишь чисткой поршня от нагара, небольшой шлифовкой и заменой поршневого кольца. Вся поверхность поршня покрыта смолянистыми и зольными отложениями, здесь использование некачественной топливной смеси не вызывает сомнений. Цилиндр пострадал незначительно, видны небольшие выработки и отсутствие хонинговки, но задиров не наблюдается.

Вывод.Используйте только качественную , всегда свежую топливную смесь приготовленную с использованием масла для двухтактных двигателей. Не перегревайте инструмент и не оставляйте работать на холостом ходу на продолжительное время. Своевременно проводите техническое обслуживание, чистите и осматривайте свой инструмент после работы.

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.

Как заменить поршень бензопилой Stihl 180

Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.

При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:

Верхняя крышка снимается с пилы и зажигается свеча зажигания.
Снимите боковую крышку.
С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
Далее снимите приводную звезду и стартер.
Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
Снимите катушку зажигания и глушитель.

После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.

На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.

При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.

Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.

В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.

Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.

Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.

видео

На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

Неисправность масляного насоса;
Засор фильтрующего элемента, установленного в баке;
Неисправность сапуна масляного бака;
Разрыв масляного шланга;
Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
Засор масляного канала в корпусе пилы;
Засор канала подачи масла в шине;
Неисправность шестерни привода масляного насоса.
