Виды зернодробилок
Зернодробилки одинаково используются как на больших фермах, так и на частных подворьях, и различаются размером помола зерна. Для мелкого, среднего и крупного помола используют приспособления для сухого дробления, а если нужен очень мелкий помол, то необходим измельчитель зерна, применяющий влажный способ.
Зернодробилки имеют ряд достоинств:
- Компактность позволяет перемещать аппарат,
- Аппарат работает от обычной электрической сети,
- Большой выбор моделей,
- Возможность легко изготовить в домашних условиях,
- Необходимые запчасти для зернодробилок можно найти в каждом доме.
Валковый измельчитель зерна измельчает продукт между двумя валками, которые вращаются в противоположных направлениях. Роторные отличаются тем, что ножи прикреплены к основному вращательному валу. В молотковых дробилках основной рабочий узел включает в себя барабан, решето и деки. Дробление происходит под воздействием ударов в молоткообразном барабане. В щековых дробилках сырье для переработки поступает сверху, и раздавливается между двумя плитами-щеками. А в конусном устройстве дробление осуществляется в постоянно вращающейся конусной головке.
Одна из самых популярных моделей, которую используют во многих крупоцехах, а также на фермах и частных подворьях — зернодробилка Шмель.
Она отличается простотой в работе и доступностью. В стандартную комплектацию включены такие запчасти для зернодробилок, как лингумы, аппараты для втягивания зерна, сито с ячейкой в четыре миллиметра и сито, с ячейкой шесть миллиметров, а также силовой кабель.
Процесс балансировки дробилки
Большинство оборудования, в котором применяют в качестве рабочего инструмента вращающиеся узлы проходят процедуру балансировки. Эту работу можно выполнить и самостоятельно и с помощью приглашенных специалистов.
При балансировке должны быть выполнены следующие наборы работ:
- выявление причин вибраций и их устранение;
- контроль над состоянием оборудования в части вибрации;
- балансировка валов в существующих подшипниковых опорах;
Для чего необходимо проведение балансировки? Ответ лежит на поверхности. Все дело в том, что наличие излишней вибрации приводит к выходу из строя подшипниковых узлов, и как следствие все может закончиться очень печально.
Виды домашних зернодробилок – особенности разных типов оборудования
Измельчители для зерновых могут быть бытовыми или промышленными. Агрегаты второго типа выделяются большими габаритами, крайне высокой производительностью и способностью перерабатывать грубый неочищенный продукт без вреда для их рабочих механизмов.
Бытовой измельчитель – это малогабаритное узкопрофильное оборудование. Оно способно перерабатывать только предварительно очищенное зерно с низким процентным содержанием шелухи. Тем не менее бытовые дробилки – это хороший вариант для домашнего хозяйства. Они позволяют получать сравнительно большие объемы измельченного зерна без значительных физических усилий своих владельцев.
В зависимости от своих конструктивных особенностей бытовые и промышленные измельчители делятся на следующие виды:
- молотковые – выделяются простым устройством и неприхотливостью в обслуживании. Молотковая дробилка для зерна укомплектована режущими органами, расположенными непосредственно на роторе, который вращается внутри штатной приемной камеры;
- роторные – этот вид хозяйственного оборудования один из самых популярных на рынке. Роторная дробилка оборудована прочными металлическими режущими органами, которые в процессе своего вращения бьются о стенки приемной камеры. В результате оператору удается получить большое количество тщательно измельченного зерна и отходов природного происхождения;
- дисковые – в устройстве этого оборудования для дома режущие органы крепятся к валу при помощи специальных встроенных дисков. Это повышает прочность агрегата и позволяет ему перерабатывать твердую продукцию;
- вальцовые – эти агрегаты предназначены не только для дробления, но и для перемалывания зерновых культур. Вальцовая дробилка оборудована рифлеными вальцами, способными тщательно дробить предварительно смоченный продукт.
Садовые измельчители для зерна делятся между собой по типу рабочего привода:
- ручные – самые простые агрегаты. Ручная дробилка подходит для переработки небольших объемов подготовленных зерновых. Она не комплектуется двигателем, поэтому в движение режущие ножи оборудования приводятся под действием физических усилий оператора. К ручным относится зернодробилка крупного помола, которая не способна измельчать зерно до мелких фракций;
- пневматические – чаще всего используются для дробления кукурузы и других видов зерновых. Оборудование этого типа работает достаточно быстро и помогает превращать цельный продукт в готовую кашу, которую можно использовать для вскармливания мелкой домашней птицы и молодых особей крупного рогатого скота;
- электрические – агрегаты этого типа выделяются простотой конструкции и сравнительно высокой производительностью. Домашняя электрическая дробилка работает одинаково эффективно с сухим и мокрым зерном.
Среди фермеров, владеющих небольшими и средними хозяйствами, самой большой популярностью пользуются электрические роторные измельчители. В продажу они могут поступать как со стандартными, так и с фрезерно-турбинными ножами. Второй вариант показывает более высокую скорость и достойное качество измельчения, независимо от состояния и размеров зерна.
Это интересно: Цепь для бензопилы — особенности выбора по шагу цепи, типу звеньев
Описание
Что такое крупорушка
Аппарат применяется для быстрого приготовления корма из измельченного зерна. Иначе их называют зернодробилками. В промышленном масштабе крупорушки применяются на птицефабриках и заводах пищевой промышленности.
Чаще всего таким методом перерабатываются следующие продукты:
Главное отличие крупорушки от мельницы: зерна не перетираются в муку, а просто дробятся на несколько относительно крупных частей.
Где и как использовать
Использовать крупорушку очень просто. В верхней части находится бункер, куда загружается сырье. Измельчение осуществляется в барабане, который приводится в движение с помощью электродвигателя. В барабане зерно также смешивается с другими добавками – травой, сушеными овощами, соломой.
Чаще всего в личных хозяйствах крупорушку применяют для приготовления кормов птицам, свиньям и крупному рогатому скоту. Подобным образом на сельскохозяйственных производствах обрабатываются многие виды круп.
Принцип работы
Злаки отправляются в приемный бункер, после чего поступают порциями, пройдя этап калибровки. После предварительного этапа очистки от шелухи зерно попадает в барабан, в котором делится на четыре неодинаковые части. Разные размеры частичек обуславливают цикличность работы: сначала дробятся более крупные куски, затем мелкие поступают к еще более мелким, пока готовая продукция не приобретает одинаковый размер и красивый внешний вид.
Поступающий продукт можно автоматически сортировать, просто поставив на выходе сито. В результате более мелкие фракции пойдут на корм птице, крупные – для рогатого скота. Производительность крупорушки зависит от твердости и иных характеристик сырья и находится в интервале от 150 до 300 килограммов в час. Можно дополнительно оснастить аппарат шлифовальным устройством, и тогда высококачественное зерно можно употреблять в пищу и самим.
Центробежная
Принцип работы и конструкция в общих чертах напоминают электрическую кофемолку. Стенки резервуара снабжены ножами, которые измельчают зерна, поднятые под действием центробежной силы.
Регулировать размер полученного корма можно путем установки сита или решеток с ячеями разного калибра. Производительность зависит от остроты ножей и мощности электродвигателя.
Винтовая
Иначе она еще называется шнековой. Аппарат одновременно разрезает и слегка прессует зерно. Это происходит благодаря наличию металлического многогранника и колодок со шлицами внутри устройства.
Недостатком конструкции является затупление граней многогранника, что влияет на производительности, размер и качество готовых частей зерен. Если дополнительно оснастить агрегат ножами, можно удвоить производительность по сравнению с обычной шнековой крупорушкой.
Мельничная
Самая распространенная и простая в изготовлении крупорушка. Напоминают мельницу, изобретенную нашими далекими предками. Применяются износостойкие каменные жернова, которые не требуют затачивания.
Страницы
Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.
День добрый. Задумал модернизировать бытовую дробилку для зерна. Дополнительное отверстие и подавать кукурузные початки. . Как сделать подачу початка 1. Параллельно оси двигателя. В этом случае бъет первый нож, второй до 3 и 4 не стоит доводить початок. 2. Перпендикулярно оси двигателя. В этом случае бьют концы всех ножей в торец початка. Меня интересует в первую очередь не быстрое разрушение подшипников эл.двигателя. Кто делал? Скажите слово .
просила мужа сделать, он сказал что в домашних условиях это экономически не выгодно, проще отвезти на завод и подробить.
Здравствуйте. Посмотрите тему Как кукурузу от качарыжек отделять.
Где бы ты не был, ФЕРМЕР.RU всегда с тобой!
посмотрим обязательно, но вопрос видимо в том как смолоть вместе с початком.
Кто делал? Скажите слово .
Я купила такой агрегат готовый,сделан на совесть.Внутри не ножи,а молотки-2шт.,сделанные из квадрата. Из строя часто выходили сеточки.Но супруг сделал сам сетку из корпуса старой стиральной машины. ,так такой бак из нержавейки,вот из этого и высверлил сетку. Качаны перебивает отлично. Выглядит так. Справа в отверстие подаются качаны. Файлы: izobrazhenie_099_0.jpg
Изготовление лущилки для кукурузы
Измельчитель кукурузы помогает переработать большое количество кукурузных початков за короткий промежуток времени. Устройство бывает двух типов: для обработки одного початка или для обработки нескольких килограммов за один цикл работы. Промышленные аппараты за час работы способны перемолоть до 500 кг, но в домашнем хозяйстве они непрактичны. Небольшой измельчитель для частной фермы можно легко собрать самостоятельно.
Как работает измельчитель
Лущилка для кукурузы имеет электрический мотор, который вращает режущий элемент. В самодельном аппарате можно использовать железный диск с наваренными на нем зубьями. Во время работы диск делает до 50 оборотов, выбивая из початков кукурузные зерна. Чистое зерно высыпается в емкость через зазоры между рабочей камерой и диском, а также через прорези в самом диске. Более легкие очищенные початки поднимаются наверх, и выпадают через специальное отверстие. Вместо диска можно использовать трубу с наваренными и загнутыми внутрь зубцами.
Измельчитель кукурузных початков не потребляет много электричества, а компактные размеры позволяют легко хранить и перемещать устройство.
Лущилка из стиральной машинки
Перед тем как сделать дробилку, нужно определиться с объемом рабочей камеры и ознакомиться с чертежами. Они помогут разобраться с устройством рабочих узлов и возможным креплением деталей. Найти подробные схемы можно на тематических форумах.
Самое главное для измельчителя кукурузных початков — надежная и прочная основа, к которой будет крепиться бункер.
Ее можно изготовить из металлического уголка или же деревянных брусков. Бункер делают из корпуса стиральной машины. На внешней стороне бункера крепят магнитный блок включения и выключения двигателя.

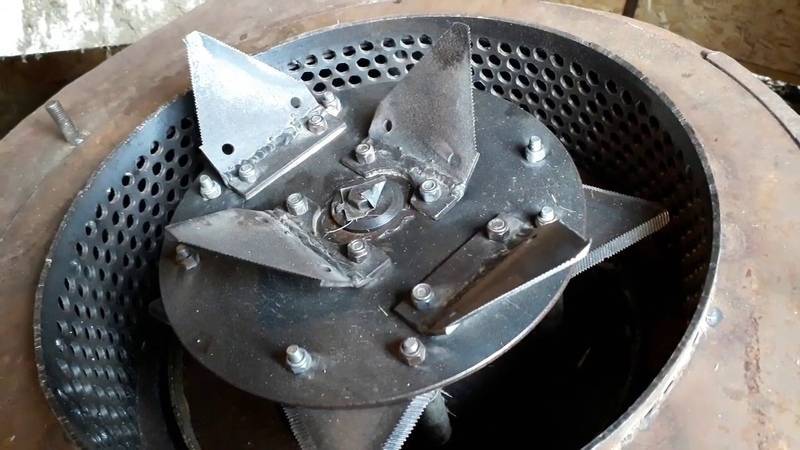

Внутри зернодробилки помещают режущий диск, в котором предварительно дрелью делают небольшие отверстия. Диаметр отверстий не должен превышать четырнадцать миллиметров. На диск также следует наварить несколько зубцов, высота которых около восьми миллиметров. Снизу рабочей камеры перпендикулярно диску при помощи сварки крепят две пластины, шириной два сантиметра каждая, а уже к ним — небольшой резиновый скребок. Роль скребка — направление выпадающих из початков зерен. Фланец измельчителя крепят к валу двигателя.
С одной стороны рабочей камеры дробилки кукурузы проделывается небольшое отверстие, под которым крепят лоток для готового и чистого зерна. С противоположной стороны делают отверстие побольше для выборки пустых кукурузных початков. Рабочая камера измельчителя обязательно должна иметь крышку с замком.
Лущилка из трубы
Лущилка для кукурузы своими руками может быть изготовлена и из отреза трубы и дрели. Состоит такой аппарат из:
- Корпуса,
- Аппарата для измельчения початков,
- Основы,
- Дрели,
- Лейки,
- Хомутов.
Рабочая емкость измельчителя изготавливается из отреза трубы. Диаметр трубы зависит от объема сырья, предполагаемого для обработки. В передней части отреза трубы делают четное число зубцов, а каждый второй зубец прижимают к оси. При помощи болгарки вырезается несколько прямоугольных отверстий, через которые в лейку будет высыпаться готовое вылущенное зерно. С противоположной стороны к валу крепится режущий диск с хвостиком.
Корпус измельчителя кукурузных початков делают из прочной стали. Корпус условно разделяют на две части: в передней делают прямоугольное отверстие для загрузки початков, а в задней — аналогичное для выхода кочанов, очищенных от зерен. Корпус закрепляют болтами на сварной из стальных уголков основе.
Хвостик вала, к которому прикреплен режущий диск, зажимается в патроне дрели. Сама же дрель при помощи хомутов крепится к основе. Аппарат получается менее мощный, чем из стиральной машинки, но вполне справляется с лущением зерна для небольшого частного хозяйства и для получения посевного материала.
Как выбрать зернодробилку
Конструкция зернодробилки. Чаще всего производители используют два варианта измельчения зерновых, бобовых и корнеплодов.
Высокой надежностью обладает роторный измельчитель . Принцип работы основан на передвижении режущего элемента внутри рабочей камеры. После измельчения ножом продукт проходит через сито с определенной перфорацией и попадает в контейнер.

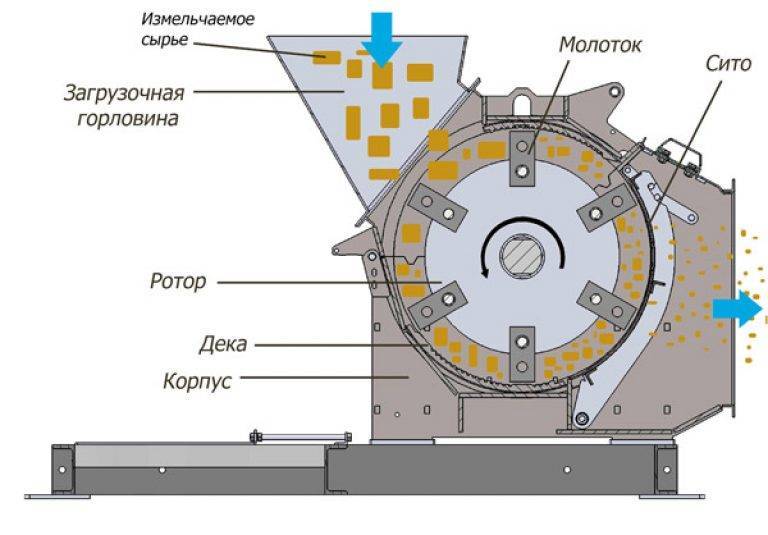

Молотковая дробилка разбивает попавшее в камеру зерно с помощью молотков, которые фиксируются на основании. Помол получается более качественным, а оборудование потребляет меньше электроэнергии и отличается высокой производительностью.
Сфера применения . Выбор зернодробилки зависит от величины поголовья скота или птицы.
Многие крестьяне, у которых небольшое количество домашней птицы, пользуются ручными механическими мельницами, им нет смысла приобретать дорогие высокопроизводительные дробилки.
Если в хозяйстве имеется поросенок или корова, то имеет смысл приобрести недорогой агрегат роторного типа
Даже за один помол удастся обеспечивать животных крупой в течение нескольких дней.
Фермерам следует обратить внимание на молотковые агрегаты, способные перерабатывать 300-400 кг зерна в час. В этом случае удастся сэкономить время, которое уходит на приготовления корма.
Мощность и производительность
Эти два параметра тесно связаны друг с другом. Крестьянам не стоит гнаться за приборами с высокой мощностью и производительностью. Он будет работать на 10-15% от своих возможностей, потребляя большое количество электроэнергии. Поэтому агрегат с мотором 1,0-1,5 кВт успешно справиться с поставленными задачами (100-200 кг зерна в час). В фермерских хозяйствах требуется более высокая производительность (200-400 кг/ч), поэтому и электродвигатель в оборудовании должен стоять мощнее (1,5-2,5 кВт).
Вес и габариты. Габаритные размеры и масса зернодробилки становятся важными факторами, когда приходится перемещать или транспортировать устройство. Если на ферме хватает свободного пространства и подведена электроэнергия к месту помола, то подойдет любая стационарная модель. А вот когда перемалывать зерно и корнеплоды приходится в разных точках, то следует отдать предпочтение легким (до 10 кг) и компактным зернодробилкам.
Мы отобрали в обзор 9 лучших зернодробилок. Они широко представлены в торговой сети России. Рейтинг составлен с учетом мнения экспертного сообщества и отзывов крестьян и фермеров.
Зернодробилка для домашнего хозяйства своими руками
Домашнее хозяйство на частном подворье накладывает много обязательств на владельцев. В первую очередь нужно живности обустроить хорошее жилье и обеспечить ее качественным кормом. В этом помогает зернодробилка своими руками собранная. Ее используют для измельчения злаковых культур, приготовления комбикормов и питательных смесей.
Подобрать оптимальный аппарат с нужными характеристиками из предлагаемого ряда продукции популярных фирм не всегда удается. Также и цена оказывается немалой. Приходится искать способы, как самому сделать такой аппарат из подручных средств с минимальным вложениями.
Распространенные разновидности дробилок
За длительный период, в течение которого домашние умельцы занимаются выпуском самодельных зернодробилок, были разработаны всевозможные конструкции, отличающиеся принципом работы и базовыми составными частями. Каждая модель имела как свои преимущества, так и недостатки. Самодельные агрегаты можно без особых проблем в любое время модернизировать, ремонтировать или упрощать при необходимости.
Центробежный тип
Основной рабочий процесс внутри такой конструкции напоминает работу популярной электрической кофемолки. Процесс дробления выполняется за счет нескольких ножей, располагающихся на стенках полости.
К ним отталкивается благодаря центробежному вращению зерно. Корректирование получаемой фракции обеспечивается ситами с разными диаметрами ячеек. Продуктивность зависит от остроты ножей и мощности подключенного мотора.
Шнековый тип
Используемые для домашнего хозяйства аппараты иногда называют винтовыми. Внутри происходит резка зерен и расплющивание их. Этому способствуют шлицевая колодка и металлический многогранник. Недостатком является быстрое затупление граней последнего, после чего падает продуктивность и отсутствует возможность настраивания фракции.
Более выигрышными являются установки с винтами. Они являются комбинированными, так как в комплекте со шнеком задействуется режущая планка. Достаточно часто встречается такая самодельная зернодробилка в частном секторе.
Мельничный тип
Очень часто изготавливаются зернодробилки своими руками именно такого типа, ведь схемы и чертежи на нее широко распространены и доступны. Конструкцию можно назвать одной из древних, так как по этому принципу работали каменные жернова. Недостатком работы является отсутствие возможности регулировки размера получаемой фракции.
Вальцовочный тип
Фото процесса изготовления будут во многом сходны с производством шнекового аппарата. Однако, на многограннике допускается расположение разного количества зубцов. Конструкция позволяет легко настраивать плотность помола. При замене вала на круглую терку удастся получить в результате продукт требуемого размера.
ВИДЕО: Как сделать крупорушку всего за 2 часа
Самодельная зернодробилка из углошлифовальной машинки
Данная модель является одним из наиболее простых и низкозатратных аппаратов по дроблению зерна. Универсальность конструкции болгарки позволяет использовать ее в помощь для изготовления еды домашней живности. Для такой самоделки даже не нужны чертежи, так как используется минимум компонентов.
Потребуется прочная фанерная планка, которая станет базой конструкции. На нее будут навешиваться остальные элементы. Некоторые пользователи применяют вместо нее отрезок ламината. В листе режут два отверстия:
- первое для корпуса пилы;
- второе для крепления приемного бункера.
Для фиксации к корпусу используются саморезы и скобы. На вращающийся вал ставится нож с двусторонней заточкой. Он является основным режущим элементом. С нижней стороны фанеры принято болтами фиксировать сетку оптимальных геометрических параметров.
Сетку готовят из старой алюминиевой кострюли, которую просверлили множеством отверстий. Также для данной цели используют старый металлический дуршлаг. Бункером в такой модели служит обычно подготовленная пятилитровая пластиковая бутылка.
Виды дробилок
Дробилки можно разделить на несколько классов:
- Промышленные – их применяют в больших агропромышленных хозяйствах.
- Бытовые – они нашли свое применение в приусадебных хозяйствах.
Бытовая зернодробилка
Промышленная зернодробилка
Можно привести и другой вариант классификации.
Многочисленную гамму дробилок можно классифицировать таким образом – по типу обрабатываемых кормов:
- Установки для обработки корней. Ее используют для разделки корнеплодов и дальнейшего перемешивания с пищевыми добавками и витаминами.
- Установки для обработки силоса – это оборудование нашло свое применением для размельчения ростков зерновых культур, травы или солода.
Установка для обработки силоса
Кроме перечисленных установок, промышленность выпускает и универсальное оборудование. Оно может быть использовано для обработки всех видов кормов.

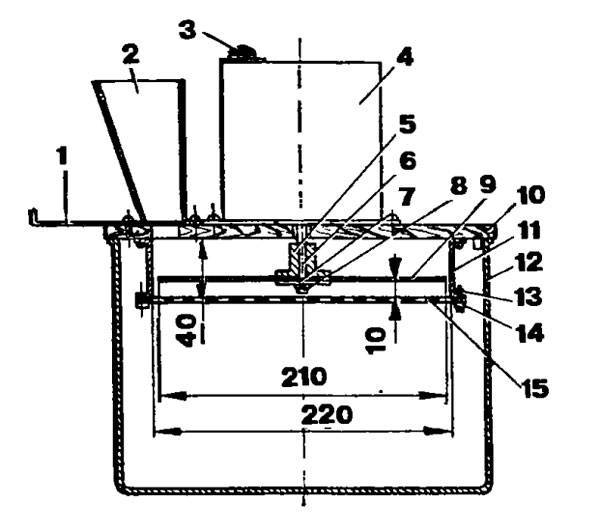

Устройство из старой стиралки
Если разобраться, стиральная машина — практически готовое устройство для измельчения корма для животных. Остается только довести конструкцию зернодробилки до идеала путем незначительной модификации.
Совет! Для подобных целей лучше брать совсем старенькие (советские) модели стиральных машин. Их цилиндрическая форма идеально подходит для будущей зернодробилки, а мотор установлен снизу.
Для полноценной работы такой зернодробилки требуется дополнительный двигатель. Его рекомендуется устанавливать под верхней крышкой конструкции. Он крепится металлическими пластинами или уголками.

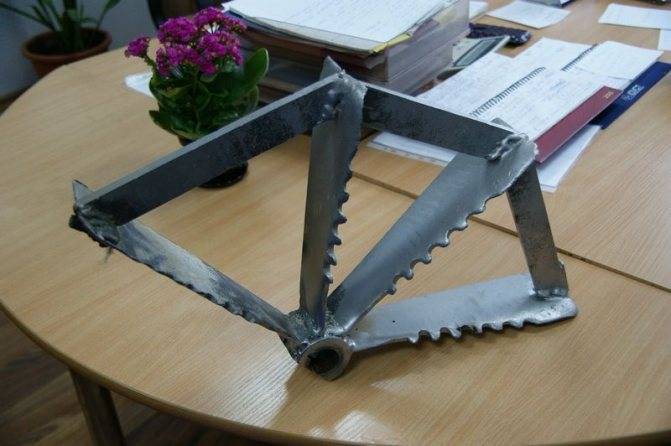

После этого изготавливаются ножи зернодробилки. Первый должен иметь обоюдоострую заточку, а его лезвие не должно касаться стенок устройства. Второй нож крепится к основному мотору, располагающемуся снизу. Для максимальной эффективности ножи устанавливаются таким образом, чтобы их вращение осуществлялось в противоположные стороны.
В крышке сверху необходимо прорезать небольшое отверстие для зерна. Для большего удобства рекомендуется изготовить и прикрепить воронку, чтобы сырье не просыпалось мимо. Чтобы обеспечить верхнему двигателю защиту от попадания мусора, пыли и других нежелательных компонентов, его накрывают защитным кожухом.
Принцип работы полученной зернодробилки напоминает кофемолку: вращение ножей в двух направлениях, и их большая площадь приводит к эффективной переработке сырья. Такое самодельное устройство без труда измельчит любую зерновую культуру.
Измельчитель из пылесоса
Для сборки дробилки для зерна от старенького пылесоса потребуется только электромотор. Как и в предыдущем варианте, за основу конструкции берется прочный лист фанеры или ламината. В его центре вырезают отверстие, через которое будет ходить рабочий вал мотора.
Измельчающий нож изготавливают из стальной пластины. Подходящий размер: 20 см ширина и 1.5 мм толщина. Можно позаимствовать металлический диск у овощерезки. С помощью гаек нож крепится к валу электромотора.
Для камеры берется металлическое сито. Можно использовать как готовое изделие, так и сделать его самостоятельно. Удобнее всего будет предусмотреть съемную конструкцию сита с разным размером ячеек. Тогда помимо зерна получится измельчать в зернодробилке еще и овощи.
Чтобы сделать сито своими руками нужно раздобыть тонкий стальной лист, его длина не должна превышать 70 см. Его потребуется свернуть кольцом и закрепить в таком положении болтами. Для крепления нижний край кольца отгибается наружу, загнутый участок не должен быть шире 1,5 см.
Непосредственно под ситом крепится бункер для приема измельченного зерна. Эту функцию выполнит металлический таз или ведро. Для удобства загрузки зерна в рабочую емкость зернодробилки можно изготовить короб с подвижной заслонкой, которая контролировала бы подачу сырья.
Наверняка большая часть необходимых для изготовления бытовой зернодробилки расходных материалов и инструментов найдется в закромах сарая или гаража. Недостающие детали для зернодробилки можно приобрести на барахолке или в строительном магазине. Такая самодельная дробилка для зерна обойдется куда дешевле готового фабричного аналога. Имея в хозяйстве подобный агрегат, можно без усилий заготавливать корм для большинства животных.
А Вы пробовали изготовить измельчитель своими руками?
