Звездочка бензопилы штиль 180

Можно ли ремонтировать пилу своими руками?

Это самый первый вопрос, возникающий перед владельцем бензопилы Штиль 180, которая по каким-то причинам перестала нормально функционировать. Ответить на который однозначно не получится. Правильным будет сказать: можно, но нужно ли? Производить ремонт бензопилы в сервисном центре конечно дороже, чем попробовать исправить неполадки своими руками, но пользуясь услугами специалистов, вы получаете гарантии и уверенность в том, что бензопила будет правильно настроена и отрегулирована. В общем, выбор за вами.

Еще один маленький нюанс, касающийся выбора ремонтировать самостоятельно или нет, это то, что для диагностики бензопилы и её дальнейшей разборке и ремонта, необходимо иметь некоторые специфические инструменты и определенные знания конструкции пилы. В противном случае у вас не получится даже открутить и снять маховик, не повредив при этом.

Сломалась клавиша управления бензопилы Stihl 180 — как устранить

Частая поломка бензопилы Штиль, которая случается по вине оператора, это неисправность в работе механизма управления двигателем. Точнее, когда посадочное место для рычага управления обламывается ввиду своих конструктивных особенностей, для решения этой проблемы потребуется замена корпуса пилы, что сделать самостоятельно достаточно сложно. Рассмотрим алгоритм ремонта своими руками, по которому проходит замена корпуса бензопилы:

• Корпус освобождается от блока рукояток;
• Снимается стартер, для этого с топливного и масляного бака снимаются крышки и раскручиваются винты крепления стартера;
• Далее, через свечное отверстие в цилиндр устанавливается стопор поршня, раскручивается маховик и снимается с вала двигателя;
• Снимается ведущая звездочка и раскручивается сцепление;
• Раскручиваются две гайки на 8 мм, удерживающие корпус воздушного фильтра и карбюратор, модули вынимаются из посадочных мест;
• На следующем этапе раскручиваются 4 винта, удерживающие двигатель на корпусе. В корпус бензопилы Штиль 180 в месте установки винтов крепления двигателя смонтированы специальные втулки, которые могут самостоятельно выпасть и потеряться.
• Последний момент, это снятие масляного насоса, резинового колена карбюратора и топливного и масляного баков.

Устанавливать детали в новый корпус необходимо с соблюдением обратной последовательности. Параллельно устранению основной неисправности, можно проверить резиновое колено карбюратора, деталь, выработавшая свой ресурс и утратившая эластичность, подлежит замене.

Как заменить шнур стартера

Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.

Снять стартер с бензопилы Штиль 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.

Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.

После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.

Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.

Замена сальников

Как отремонтировать бензопилу Штиль 180, если требуется замена сальников? Необходимо провести разборку двигателя, для чего сначала потребуется снять его с бензопилы. Снятие производится по алгоритму, описанному в пункте: «Сломалась клавиша управления бензопилы Штиль 180 — как устранить».

После того как двигатель снят, раскручиваются 4 винта крепления поддона двигателя, после чего он снимается. Таким образом, сняв поддон, мы получаем доступ к сальникам и подшипникам коленчатого вала.

Важным моментом при замене сальников, является обратная установка и герметизация поддона.

Чтобы провести её качественно, необходимо очистить и обезжирить поддон и место его установки на цилиндре пилы, а после промазать герметиком и установить поддон затянув крест-накрест до необходимого усилия.

Сборка бензопилы после ремонта проводится в обратной последовательности.

Как снять звездочку с бензопилы: самостоятельная замена

Сегодня практически каждый житель загородного дома или дачника имеет собственную бензопилу. Без обычной рубки, садоводства и коммунальных работ не обойтись. Спрос на бензопилы не падает, а даже растет, потому что эти устройства не требуют больших знаний и навыков. Единственное, что вам нужно делать регулярно, это проводить технические осмотры.

Как и любой другой инструмент, бензопилы требуют тщательного ухода за собой. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормоза, систему зажигания и прочее. К счастью, практически любую проблему можно решить дома самостоятельно.

Решение проблем

Как ни крути, поломки все же случаются

Но важно не просто отремонтировать устройство, но и определить первопричину

Наиболее распространенные проблемы:

• Утечка масла из-за нарушения целостности масляного шланга или его уплотнения в точках крепления.
• Масло не попадает в контур из-за забивания питающих каналов пылью и стружкой.
• Двигатель не запускается и не запускается и сразу останавливается из-за нерегулируемого / неисправного карбюратора, забитого сопла, воздушного фильтра, глушителя.
• Цепи клиновые из-за дефектов звездочки.
• Двигатель имеет коричневый цвет из-за неисправности карбюратора и высокой подачи топлива.

Заменить звездочку на бензопиле

В процессе нормальной работы бензопилы звезда, показанная на фотографии, испытывает большую нагрузку, и поэтому она часто выходит из строя

Звездочка или иным образом барабан сцепления является важной и неотъемлемой частью цепной пилы, которая передает энергию вращения от привода к цепи

Учитывая безопасность приводных звездочек и бензопил, есть два способа работы:

• Использовать только одну цепь
• Используйте две или более цепей по очереди.

В первом случае цепь может контролироваться до полного истирания. Однако есть ряд неудобств. Используя только одну цепь, сложно следить за ее состоянием при интенсивной работе. Удар по гвоздям или другим металлическим деталям заставляет вас редактировать цепочку, но поскольку она одна, работа замедляется.

Во втором случае чередование цепей позволяет равномерно носить звездочку и цепи.

Помимо износа самой звездочки, не стоит забывать и о ее подшипнике, который работает на холостых оборотах. Поэтому очень часто они не обращают на это внимания и забывают смазывать.

Обычно при замене ведущей звездочки они сразу же пытаются заменить и подшипник, и цепь. Это делается путем изменения шага схемы в результате интенсивной работы.

Виды ведущих звездочек

Существуют два вида барабанов, в зависимости от назначения бензопилы, профессиональной и бытовой. От этого зависит частота замены звездочки: если бытовая пила используется гораздо реже профессиональной, то и замены расходников, таких как звездочка, подшипники или венец, требует реже.

По своей конструкции ведущие звездочки бывают двух типов:

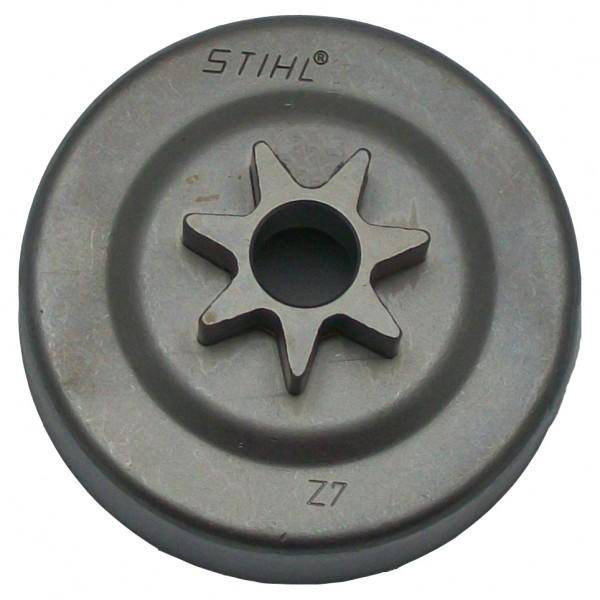

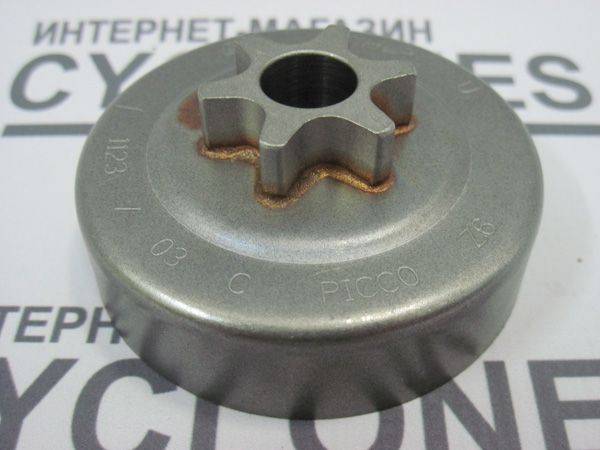

• Цельная или неразборного типа. Как и следует из названия, это единая конструкция, где тарелка сцепления и приводной венец прочно сварены или спрессованы. В случае необходимости, деталь меняется целиком.

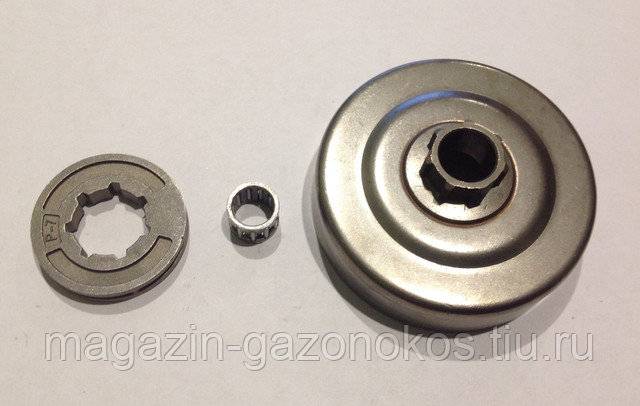

• Разборный тип шестерни. На специальные шлицы тарелки сцепления одевается приводной венец. Такая конструкция используется, в основном, в профессиональных инструментах, т.к. тарелка сцепления изнашивается гораздо медленнее, а замена венца гораздо дешевле, чем запчасти в сборе.

После того, как вы определили тип своей пилы и звездочки, подлежащей замене, можно приступать к процессу обновления механизма.

Алгоритм замены звездочки

В процессе эксплуатации бензопилы все детали имеют правое вращение. Именно поэтому в муфте фиксации сцепления предусмотрена левая резьба. Она снимается с помощью съемника или отвертки по часовой стрелке.

Последовательность замены ведущей звездочки:

• Снимаем защитную крышку с пильной гарнитуры;
• Демонтируем шину и цепь;

В процессе эксплуатации происходит прилипание муфты к ведущей звездочке. Поэтому для ее снятия, чаще всего, необходимо выполнить следующие операции.

• Снимаем крышку воздушного фильтра и сам фильтр;
• Для того, чтобы обеспечить доступ в цилиндр мотора вывинчиваем свечу;
• Вращая вал, поднимаем цилиндр до верхнего положения, отводим его назад на 5-10 мм;

Фиксируем коленвал с помощью плотного шнура, которым заполняем все внутренне пространство над поршнем;
Специальным съемником, вращая его по часовой стрелке, снимаем муфту сцепления; при отсутствии съемника операцию можно провести монтировочной отверткой и средним молотком.
Легкими постукиваниями за часовой стрелкой сдвигаем муфту, затем откручиваем ее руками

В этом случае, советуем проявлять особую осторожность, дабы не повредить муфту сцепления и не оставить заусениц на металле;
Снимаем ведущую звездочку осматриваем ее, затем инспектируем игольчатый подшипник и сепаратор;

Важно: производя замену ведущей звездочки, следует помнить, что на шине размещена ведомая звездочка. Советуем проводить замену обеих деталей одновременно, дабы избежать износа цепи и других поломок бензопилы

Несколько полезных советов:

• При замене ведущей шестерни всегда проводите смазку игольчатого подшипника;
• Подбирайте шину и цепь с одинаковым шагом. В противном случае звездочка на вашей бензопиле будет развальцовываться и быстро придет в негодность;

• Следите за поведением бензопилы во время распиловки. Если цепь начинает клинить, вести в сторону, пропил становится неровным – проведите осмотр звездочки, очевидно, она износилась и требуется ее замена;
• После работы всегда очищайте бензопилу. Периодически снимайте боковую крышку и удаляйте опилки. Если этого не делать, то мусор будет смешиваться с маслом, попадать на цепь и звездочку.

Особенности пильных цепей

Рабочим механизмом пилы является цепь. Изготовление пильных цепей ведут по особой технологии:

1. Режущий элемент изготовлен из высокоуглеродистой стали, а применение хромирования или нанесения на резец победитового слоя. Чем сложнее технология изготовления, тем выше стоимость цепи.
2. Отверстия шарниров шлифуют, чтобы уменьшить трение и продлить срок службы.
3. Заклёпки используют только закалённые по особой технологии.
4. На зубья нанесены метки, по которым можно определить износ и выполнить равномерную заточку.
5. После соединения звеньев в цепь, изделие подвергают растяжке, чтобы обеспечить стабильность размера при работе.

Продуманная система автоматической смазки цепи увеличивает длительность службы. Новые пилы должны подбираться по характеристике, указанной в инструкции по эксплуатации бензопилы Штиль 180.

Необходимо знать, цепи с победитовой наплавкой стоят в 3-5 раз дороже обычных, но заточить их своими руками при ремонте бензопилы Штиль 180 невозможно. Пользуются таким инструментом чаще сотрудники МЧС.

Для длительного безремонтного периода необходимо использовать рекомендованное производителем инструмента масло. Применяется специальный минеральный состав, предотвращающий засмолку цепи. Недопустимо использовать масло, предназначенное для добавки в бензин для пил Штиль.

Часто спрашивают, можно ли выполнять пилой Штиль 180 продольные резы. Мощность пилы позволяет работать по распилу древесины только поперёк волокон.

Цена бензопилы Stihl MS 180 существенно отличается. Самая недорогая базовая модель обычной комплектации. Стоимость аппарата зависит от страны изготовителя. Немецкий или американский продукт дороже китайского по известным причинам.

Бензиновые цепные пилы, как и большинство других инструментов, требуют периодической диагностики поломок и замены изношенных запчастей. Весомая часть из них связаны с ведущей звездочкой для бензопилы или диском сцепления – одним из важных элементов всех без исключения бензопил. Не смотря на относительную простоту его конструкции и подсказки инструкции по эксплуатации, ежегодно тысячи неопытных мастеров заходят в тупик в данном вопросе и тратят деньги на сервисные центры или производят его неправильно, чем еще больше усугубляют проблему.

Как продлить ресурс?

Как и любой механизм, бензопила нуждается в профилактических осмотрах и качественном обслуживании.

• После каждой замены звездочки проводите смазку подшипника.
• Отдавайте предпочтение качественным запчастям и надежным расходным деталям.
• Одновременная замена цепи и сцепления пилы приводит к изменению шага и износу гарнитуры. Не прибегайте к этому без крайней необходимости.
• Очищайте цепь и детали пилы от загрязнений, снимая защитную боковую крышку.
• Следите за звуком и вибрацией пилы во время работы. Если такт сбивается или появляется дребезжание, проведите внеплановое т.о. и диагностику инструмента.

Подбирая запчасти для ремонта или обслуживания, выбирайте детали, произведенные в той же стране, что и оригинальные. Это уменьшит вероятность несовпадения и не качественности, а также продлит срок службы бензопилы.

Стоит помнить, что при должном уходе и своевременном обслуживании, шестерня служит долго и очень редко требует замены. Если вы все-таки столкнулись с необходимостью замены, то воспользуйтесь нашими рекомендациями, они помогут все сделать быстро и аккуратно. Сам процесс замены звездочки занимает мало времени, самое главное это открутить.

Как снять ведущую звёздочку с бензопилы?

Как уже было отмечено, звёздочка может иметь раздельный и напрессованный венец. Поэтому последовательность действий будет разной.

Для стационарного расположенного венца последовательно производят:

• Демонтаж кожуха;
• Снятие пильной шины вместе с цепью;
• Разъединение муфты сцепления с двигателем (предварительно следует застопорить поршень);
• Извлечение муфты сцепления вместе с барабаном;
• Съём венца с барабана при помощи обычного рожкового ключа (некоторые производители к комплект ЗиП прилагают ещё и съёмник).

Сборку узла производят в обратной последовательности. Для некоторых моделей перед демонтажом венца придётся снять ещё и воздушный фильтр.

При разборке ведущей звёздочки для бензопилы, которая имеет сменный венец, порядок работ будет практически таким же, но на конечном этапе необходимо заменить только венец.

После окончания работ необходимо проверить эффективность замены. Для этого проверяют натяжение цепи: если при отпущенном тормозе и попытке оттянуть цепь по направлению её перемещения она неподвижна, то крепление «перетянуто», и натяжитель следует слегка отпустить.

Успех работ определяется наличием специального ремонтного комплекта, приобретённого под конкретную марку бензопилы. В противном случае следует точно знать типоразмер пилы и шаг зубьев.

Бензопила Штиль MS 180 считается одной из самых надежных среди моделей своего сегмента. Но техника есть техника, и иногда возникают неисправности, для устранения которых может потребоваться ремонт stihl ms 180.

Подробнее о ремонте узлов, Вы узнаете, прочитав статью.

Немного о правилах эксплуатации узла

Независимо от бренда производителя (Штиль, Хускварна, Партнер, Патриот, Макита ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные.  Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи.

Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:

• Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
• Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.

Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.

Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.

Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал

Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.

Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.

Это интересно: Как разбавить бензин с маслом для бензопилы — пропорции, тип масла

Конструкционные проблемы разных моделей

Проблема усложняется конструкцией брендовых бензопил, предусматривающей замену изношенного привода только после полного демонтажа механизма сцепления и других комплектующих. В другом варианте, для того чтобы снять звездочку с бензопилы необходимо иметь специальный ключ.

Конструктивная особенность значительной части бензопильного импорта — это размещение звездочки на механизме сцепления.

• При значительном износе зубьев замене подлежит барабан, составляющий единое целое с приводом.
• Более прогрессивная конструкция приводной звездочки позволяет восстановить работоспособность детали заменой венца.

В перечне прилагаемых к пилам заводских комплектов, такой инструмент встречается крайне редко. Проблема решается заменой выработавшей ресурс детали в сервисной мастерской или изготовлением нужного приспособления в домашних условиях.

Алгоритм самостоятельной замены звездочки на бензопиле

Процесс смены приводного механизма цепи на инструменте не трудный, и с задачей справится даже новичок

При этом важно учитывать некоторые особенности, о которых узнаете из этого раздела. В силу того, что звезды на агрегатах бывают цельными и сборными, то и процедура их замены соответственно будет отличаться

Как заменить звездочку со сменным венцом

Если ваша бензопила оснащена ведущей шестерней сборного типа, то замене подлежит только венец. Он стоит недорого, и перед его покупкой, необходимо уточнить шаг цепи. Процесс установки новой детали выполняется в следующей последовательности:

1. Снять кожух, открутив две гайки.
2. Демонтировать шину вместе с цепью, предварительно ослабив натяжение гарнитуры.
3. Снять пластиковую крышку с последующим демонтажем воздушного фильтра.
4. Выкрутить свечу зажигания, что выполняется с целью стопорения поршня.
5. В отверстие цилиндра всунуть плотный и прочный канат, предварительно переместив поршень в ВМТ. При помощи каната стопорится коленчатый вал, что выполняется для выкручивания муфты на бензопиле.
6. Далее приступаем к вывинчиванию муфты, для чего понадобится специальный ключ. Если в комплектации к бензопиле такой ключ не прилагается, тогда подойдет обычный рожковый. Однако лучше всего воспользоваться ключом для УШМ, который идеально подходит для вывинчивания муфты.
7. Для вывинчивания муфты, необходимо вращать ее в направлении по часовой стрелке.
8. После вывинчивания муфты, остается демонтировать барабан вместе с венцом.
9. Осмотреть целостность подшипника, который насажен на валу. При необходимости его рекомендуется также заменить и смазать.
10. Произвести замену сменного венца, и выполнить сборку механизма в последовательности обратной снятию.

Выше описана инструкция по снятию муфты на бензопиле для замены ведущей звезды. Аналогично осуществляется смена цельного устройства. Такой тип расположения детали называется внутренним. Для его замены необходимо выполнить демонтаж муфты. Если на бензопиле стоит цельная деталь с наружным расположением, тогда процесс смены будет отличаться.

Интересно знать! На бензопилах цельные и сборные звездочки могут располагаться как снаружи, так и внутри. Принцип замены будет отличаться в зависимости от расположения звездочки.

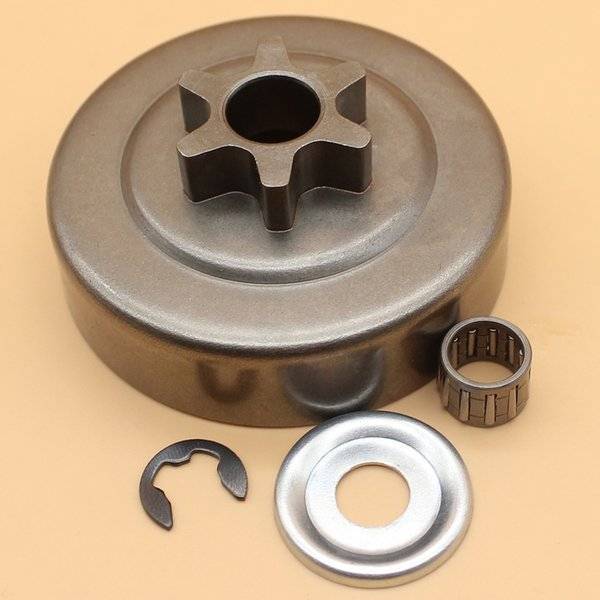

Как заменить цельную звездочку с наружным расположением

Процесс замены звездочки с наружным ее расположением выполняется в следующей последовательности:

1. Чтобы снять шестерню наружного расположения, нужно демонтировать защитный кожух, выкрутив две гайки.
2. Снять цепь и шину, ослабив натяжение.
3. Очистить инструмент от загрязнений.
4. Снять стопорное кольцо при помощи отвертки.
5. Под кольцом расположена шайба, препятствующая смещению цепи при ее вращении.
6. Снять барабан, и выполнить его замену.
7. Процесс сборки выполняется в обратной последовательности.

Процесс замены звездочек с наружным их расположением выполняется намного быстрее и проще, так как отсутствует потребность стопорить коленчатый вал двигателя.

После окончания работ следует выставить натяжение цепи. Как видно, вовсе не обязательно сдавать бензопилу в ремонт, когда возникает необходимость замены приводного механизма цепи.

Алгоритм самостоятельной замены барабана сцепления со звездочкой

Как же выполняется замены ведущей звездочки на электропиле или бензопиле — далее об этом подробно.

Для процедура замены звездочки нужно проделать такие действия:

снять крышку тормоза цепи и потянуть ее на себя (избегайте соприкосновения ленты тормоза с деталями сцепления);
с помощью гаечного ключа ослабьте гайки, удерживающие натяжение цепи и крышку бензопилы;
снимите цепь, а затем шину, удалив мусор и опилки из отверстий для креплений;
фиксируем поршень в цилиндре с помощью обычного шнурка, но при возможности нужно использовать стопор поршня или специальный фиксатор;
сцепление начинают вращать и делают это, пока поршень не коснется выпускного отверстия;
после чего стопор или шнурок опускают в свечной проем и там фиксируют, завязывая несколько узлов (стопор зафиксируется сам);
откручиваем гайку сцепления (обратите внимание — резьба этой гайки левая, учитывайте это при откручивании);
жесткие инструменты использовать запрещено, чтобы не разломать мягкий металл гайки сцепления;
далее сцепление снимают;
после снимают саму шестерню звездочки;
заменяют старую звездочку новой;
в обратном порядке выполняют сборку конструкции.

Конструктивные особенности ведущих звёздочек

Любой производитель в инструкции по эксплуатации указывает шаг зубьев. Учитывая то, что на пильной шине установлена ещё и ведомая звёздочка (предназначенная для создания необходимого натяжения), шаг там и там должен быть одинаковым.

Ведущие звёздочки бензопил могут быть цельными и сборными. В первом случае звёздочка включает в себя ступицу, на которую напрессован зубчатый венец. Именно таким образом устроены детали в бензопилах Чемпион. Снимать при замене следует изделие полностью, поскольку в домашних условиях соблюсти значение натяга, заданного на предприятии-производителе практически невозможно. Да и приобрести венец отдельно – тоже проблема.

В бензопилах от Штиль или Хускварна сменный венец находится непосредственно на валу барабана, а потому его замена никаких сложностей не представляет.

Износ зубьев устанавливается по следующим признакам:

1. В местах перехода от зуба к впадине имеются хорошо заметные радиусы.
2. Ширина зуба неравномерная по высоте.
3. На вершине зуба наблюдаются сколы металла.
4. На внутренней поверхности отверстия в ступице имеются многочисленные задиры и риски (следствие плохой смазки).
5. На звёздочке заметна канавка от пильной шины (менять необходимо и цепь).
6. Цепь в начальный момент пуска заклинивает.

При наличии хотя бы одного из вышеперечисленных факторов ведущая звёздочка подлежит замене.

Перед началом работ (особенно, если бензопила проработала сравнительно немного) стоит проверить крепление пильной шины. Отошёл винт-натяжитель или отвинтились гайки крепления – направитель уже несоосен продольной линии пильного полотна. Он начинает контактировать не с центром, а с периферией зубьев ведущей звёздочки, провоцируя их интенсивный износ. После затяжки указанных элементов проверяют работу бензопилы: если люфт не устраняется, то звёздочку придётся менять.

Это интересно: Заточка цепи бензопилы: особенности, станки для заточки
