Ремонт Stihl MS 230
Инструмент довольно надежный и ломается он только из-за неправильной эксплуатации или большого объема работ, из-за которого ресурс бензопилы давно уже выработан. Одна из серьезных поломок — это проблемы с двигателем, в частности цилиндро-поршневой группой.
Симптомы проблемы: полное или частичное заклинивание цепи. Цепь бензопилы не вращается, стартер не прокручивается.
Если ваш 230 Штиль имеет подобные симптомы и проблемы, рекомендуем посмотреть интересное видео на эту тему. Автор подробно рассказывает, что делать и в какой последовательности в данной ситуации.
Инструкция по эксплуатации
Оригинальная инструкция к бензопиле “Штиль” включает в себя следующее:
- Устройство бензопилы “Штиль”.
- Характеристики модели МС 230.
- Требования безопасности.
- Подготовка к работе.
- Период обкатки.
- Техническое обслуживание бензопилы Stihl.
- Неисправности.
- Подготовка к эксплуатации
Пила собирается, надевается пильная гарнитура, натягивается цепь, готовится топливная смесь (на 5 л бензина 92 100 мл масла для 2-х тактных двигателей “Штиль”), заливается смесь и масло для цепи в соответствующие емкости. Проверяется сила затяжки крепежей, бензопила заводится, оператор проверяет ее работу на холостых оборотах и смазку цепи.
Обкатка
Этот период занимает ровно столько времени, сколько потребуется для сжигания в щадящем режиме (50 % мощности) 4-8 баков топливной смеси.
Техобслуживание
- Ежедневно — “до” и “после” работы проверяется работоспособность бензопилы Stihl MS-230, производится ее очистка от загрязнений.
- Плановые осмотры проводятся в случае появления сбоев в работе, мелких неисправностей, чтобы отрегулировать карбюратор бензопилы, заточки цепи и т. д.
- Ремонт в сервисном центре необходим при серьезных неполадках мотопилы “Штиль”.
Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” 230 своими руками:
Узнать полный перечень неполадок можно в таблице неисправностей в действующей инструкции.
Регулировка карбюратора
Производительность и экономичность расхода топлива и масла во многом зависит от правильной настройки топливной системы. Необходимость корректировки работы карбюратора возникает под воздействием внешних факторов, в частности — качества горючего, температурных перепадов, уровня эксплуатационных нагрузок.
Должное качество настройки подтверждает хорошая приемистость силового агрегата, стабильные обороты на рабочем и холостом режимах, отсутствие детонационных шумов и перегрева цилиндра.
Отрегулировать карбюратор можно с помощью рекомендаций прилагаемого к комплекту руководства по применению. Значительный объем заключенной в ней информации отводится подготовке инструмента к запуску, особенностям обслуживания, поиску и устранению неисправностей.
Если двигатель плохо запускается или при резкой даче газа глохнет, причиной может быть засорение главного жиклера или попадание в карбюратор воды.
Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita
Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы
Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы
Особенности настройки карбюратора Макита
Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.
За счет регулировки можно:
- исключить риск создания карбюратором «бедной» смеси;
- минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.
Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.
- Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
- Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
- Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
- Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.
Винты для регулировки
Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:
- винт с маркировкой L – корректирует низкие обороты;
- винт с маркировкой H, за счет него проводится настройка высоких оборотов;
- винт T для настройки работы карбюратора на холостом ходу.
Подготовка к регулировке:
- Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
- Проверка воздушного фильтра и очищение этой детали.
- Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).
Проводите последующую настройку:
- положите бензопилу на ровную поверхность;
- сняв цепь, отложите в сторону.
Для диагностики проблем работы карбюратора используют тахометр.
Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси
Алгоритм действий для настройки
Проводят настройку карбюратора бензопилы в два этапа:
- базовый этап (двигатель включен);
- этап второй – выполнять, когда двигатель прогрет.
Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией
Стандартный алгоритм действий.
- Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
- В момент встречи сопротивления, сделать полтора оборота назад.
Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.
Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение
Как проверить, правильно ли настроен карбюратор?
Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.
Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.
Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.
Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.
Как заменить шнур стартера
Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.
Снять стартер с бензопилы Штиль 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.
Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.
Используйте для замены оригинальный шнур Stihl подходящего диаметра сечения. Если шнур будет толще, количество витков шнура, намотанных на барабан, уменьшится, что приведет к снижению рабочего хода стартера.
После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.
Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.

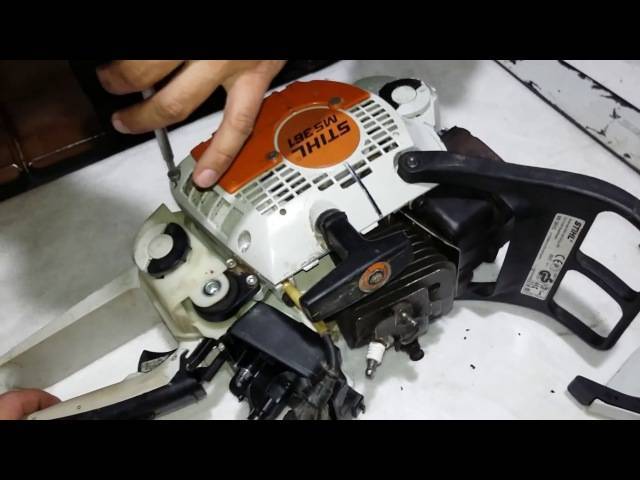

Особенности устройства бензопилы Штиль 361
В отличие от стандартного исполнения на бензопиле имеются дополнительные конструктивные решения, делающие ее более удобной и безопасной в работе.
Схема. Основные комплектующие бензопилы Штиль 361
Обогрев карбюратора очень удобная опция, особенно в холодное время года. Позволяет бензопиле постоянно работать с максимальной мощностью и исключает его обледенение.
Клапан декомпрессии облегчает запуск двигателя и делает его остановку более плавной, безударной.
Регулируемый масляный насос Штиль 361 позволяет экономно расходовать масло в зависимости от породы распиливаемой древесины. Кроме этой функции работа осуществляется в автоматическом режиме. Масло подается на цепь только во время пиления.
Некоторые модификации бензопилы оснащаются искрозащитной решеткой, которая устанавливается в глушителе. Некоторые модели оснащены катализатором выхлопных газов.
Антивибрационная система надежно гасит вибрационные колебания всех частей пилы.
Инерционный тормоз обеспечивает 100 % защиту от травм. Этому же способствует уловитель цепи в случае ее обрыва.
Натяжитель цепи позволяет делать ее натяжку во время работы, не снимая защитного кожуха бензопилы.
Байонетный затвор крышки топливного бачка надежно предохраняет ее от самооткручивания во время работы.
Валовая планка, установленная на бензопиле, обеспечивает безопасность при спиливании крупных деревьев.
Эти и другие опции, в том числе и обогреваемая рукоятка, обеспечивают простое, приятное и безопасное обращение с инструментом. Более подробное устройство бензопилы можно посмотреть на видео.
Обкатка бензопилы
Обкатывают все новые и отремонтированные бензопилы. Особенность двухтактного двигателя — нельзя допускать, чтобы детали и механизмы прирабатывались на холостом ходу. В этом режиме бензомаслянная смесь не успевает полностью сгорать и на стенках цилиндра и карбюратора образуется нагар, двигатель закоксовывается. Этот процесс быстро приводит к поломке агрегата.
Прирабатывание подвижных элементов производится при незначительных нагрузках. Бензопилой во время обкатки необходимо пилить, не прикладывая при этом значительных физических усилий. Рекомендованный режим:
- минута – полторы — пиление с незначительной нагрузкой;
- 10-15 секунд в режиме холостого хода.
Для приработки деталей и выхода двигателя на номинальную мощность необходимо, чтобы было выработано 7-10 полных заправок топлива.
Подвижные элементы пильной гарнитуры также должны приработаться. Перед первым пуском цепь обильно смазывается маслом или на время помещается в емкость с маслом. При установке цепь натягивается так, чтобы она плотно сидела на шине, но могла проворачиваться рукой. Приработка деталей гарнитуры происходит одновременно с обкаткой всего агрегата.
После каждого окончания работы проверяется натяжение цепочки.
При обкатке не следует давать пиле большую нагрузку
Основные виды и диагностика неисправностей, инструменты для их устранения
Конструкция бензопилы Штиль.
Прежде чем начать разборку неисправного механизма, следует приготовить соответствующие инструменты. Так как бензопила представляет собой технически относительно несложное приспособление, этот перечень небольшой и включает:
- набор отверток;
- гаечные ключи;
- набор торцевых ключей;
- иглу.
Для того чтобы провести полноценное качественное восстановление рабочего состояния бензопилы Штиль своими руками, необходимо точно установить причины поломки. Поскольку указанная бензопила относится к механизмам, приводимым в движение двигателем внутреннего сгорания, основные неисправности связаны именно с этим агрегатом.
Самыми часто встречающимися в эксплуатации бензопилы Штиль являются следующие неисправности:
- отсутствие запуска двигателя;
- неустойчивая работа ДВС сразу после пуска, в результате чего после непродолжительной работы силовой агрегат самопроизвольно отключается;
- работающий двигатель не выходит на полную мощность;
- подтекает масло.
Устройство карбюратора бензопилы Штиль
Одной из частых поломок пильного устройства является также обрыв рабочей цепи. Но она не относится к проблемам, возникающим при работе двигательной системы. Обычно ремонт порванной цепи сводится к ее замене на новую.
Поиск неисправности, которая привела к выходу бензопилы из строя, производится в следующем порядке. Прежде всего проверяется уровень бензина в бачке. Если с уровнем все в порядке, следует переходить к осмотру пускового устройства
Если и пусковой механизм не проявляет признаков поломки, необходимо обратить внимание на свечу зажигания
Если в результате тщательного осмотра и проверки правильности зазора установлено, что свеча совершенно исправна, то причиной неполадок, вынуждающих делать ремонт бензопилы, может являться карбюратор. Такое часто происходит из-за того, что данное устройство банально засоряется.
Однако если произведена замена старой свечи на новую, полностью очищен карбюратор, а бензопила все равно не пускается или, заработав, быстро глохнет, то во всем может быть виновата неисправная цилиндропоршневая группа (ЦПГ). Для того чтобы качественно проверить всю группу, придется потратить некоторое время, практически полностью разбирая указанную систему. В этом случае проверяется техническое состояние цилиндра, поршня и поршневых колец.
А теперь каждую неисправность рассмотрим немного подробнее.
Технические характеристики
Давайте посмотрим на характеристики бензопилы Stihl MS 230, заявленные производителем:
| Производитель | Stihl |
| Модель | MS 230 |
| Родина бренда | Германия |
| Страна производства | Китай |
| Класс пилы | Полупрофессиональный |
| Двигатель | |
| Мощность, л.с. /кВт | 2,7/2 |
| Объем двигателя, куб.см. | 40,2 |
| Пильная гарнитура | |
| Длина шины, см/дюймы | 40/16 |
| Шаг цепи, дюймы | 3/8 |
| Толщина цепи, мм | 1,5 |
| Количество звеньев, шт | 64 |
| Общие характеристики | |
| Объем топливного бака, л | 0,47 |
| Объем масляного бака, л | 0,2 |
| Гарантия, мес | 12 |
| Вес, кг | 4,6 |
| Цена, руб | Узнать цену |
По некоторым данным рабочий объем двигателя составляет 45,4 кубических сантиметров. По данным с официального сайта компании Stihl, значение данной технической характеристики указано диапазоном от 40,2 до 45,4. Поэтому, чтобы узнать реальные параметры двигателя 230 Штиля рекомендуется смотреть паспорт на бензопилу, который идет в комплектации.
Комплектация стандартная. В стоимость 230 Штиля входят следующие позиции:
- бензопила;
- шина и цепь;
- ключ-отвертка для натяжки цепи и заправки масла и бензина;
- отвертка;
- чехол для защиты цепи;
- руководство по эксплуатации.
Регулировка карбюратора
Регулировка и настройка карбюратора Stihl MS 361 производится на заводе-изготовителе. В случае падения мощности двигателя можно исправить эту проблему самостоятельно. Прежде всего нужно очистить воздушный фильтр и искрогаситель глушителя.
Карбюратор Штиль 361
Регулировка осуществляется винтами, помеченными стрелками. Вначале делается стандартная регулировка:
- винт H поворачивается влево до упора;
- болт L повернуть вправо до упора, затем отпустить на 1/4 оборота.
Если двигатель глохнет на холостых оборотах, нужно болт L отвернуть на ¼ оборота и винт LA поворачивать вправо до тех пор, пока не начнет двигаться пильная цепь. После этого винт LA повернуть обратно на ½ оборота.
При движении цепи на оборотах холостого хода болт L отворачивается на ¼ оборота, а винт LA поворачивается влево до момента остановки цепи. Затем этот винт довернуть на 1/2 оборота в том же направлении. Каким образом все это делается на пиле, доходчиво показано на видео.
Технологические особенности
230 Штиль, как и многие остальные пилы компании, производятся по последнему слову техники. Давайте посмотрим основные технологии, применяемые при производстве данной бензопилы:
- Предварительный подогрев карбюратора – при работе в зимнее время года, бензопила переводится в летний режим, карбюратор обдувается подогретым всасываемым воздухом, таким образом предотвращается его обледенение.
- Инновационная крышка бензобака не требует специального ключа для открытия. Технология разработана и запатентована компанией Stihl. Процесс открытия, закрытия проходит без затруднений, а герметичность в свою очередь остается на высоте.
- Антивибрационная система – компания Штиль, как и Хускварна используют специальную систему для снижения вибраций, передаваемых от инструмента на человека во время работы. Без подобной системы, при продолжительных работах, организм человека испытывает большие нагрузки, что со временем может привести к нарушению кровообращения в руках.
- Мгновенная остановка цепи тормозом QuickStop. Всем известная рукоятка ручного тормоза приводит в действие механизм QuickStop, который позволяет молниеносно остановить работу бензопилы Штиль МС 230.
- Система эффективной смазки цепи Ematic. В состав системы входит масляный насос с регулируемой подачей масла, цепи Oilmatic и направляющей шины Ematic. Особенность системы заключается в том, что подаваемое масло попадает только на те места, где оно требуется, что позволило уменьшить расход масла в половину.
Регулировка карбюратора китайской бензопилы своими руками
Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.
Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.
Необходимые инструменты
Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.
Алгоритм регулировки карбюратора
Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.
Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:
- забитый воздушный фильтр,
- забитые нагаром выхлопные окна и глушитель,
- плохое топливо.
Если проблема не в этом, то пробуют регулировать карбюратор.
Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.
- Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
- На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
- Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
- Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
- Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
- Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
- После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
- Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.
Регулировка холостого хода
Последовательность регулировки холостого хода:
- Двигатель заводят и прогревают в течении 5-7 мин.
- Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
- Затем винт вкручивают назад на 1/4 оборота.
Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.
Нюансы, которые возникают в процессе
Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.
Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.
Видео регулировки
Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.
Регулировка карбюратора после обкатки мотопилы
После обкатки на пилах производится только тонкая настройка УПТ. Для этого в обязательном порядке потребуется тахометр и техдокументация на используемый пилящий инструмент. Дело в том, что на заводе производителе уже установлены практически оптимальные настройки. Просто для обкатки движка и притирки других подвижных деталей мотопилы карбюратор настроен на приготовление чуть более обогащенной, чем расчетная оптимальная, топливовоздушной смеси. За счет этого максимальная частота оборотов немного ниже конструктивно заложенной производителем и плюс к этому мотор лучше смазывается. Благодаря этому обкатка двигателя и приработка остальных подвижных деталей проходят в щадящем режиме.
Поэтому, если нет тахометра и/или достоверной информации (паспортных данных) о максимальной частоте оборотов и на холостом ходу, то менять заводские настройки после обкатки не стоит, так как правильно это сделать не получится. Да и вообще, тонкую регулировку в этом случае выполнять не обязательно – бензопила будет прекрасно работать и на имеющихся базовых настройках. А если уж ее делать, то лучше в сервисном центре. Ювелирное настраивание карбюратора еще совсем нового инструмента рекомендуется доверить специалистам.
Тонкая регулировка
Перед самостоятельной тонкой регулировкой настоятельно рекомендуется как можно точнее отметить прежнее положение настроечных болтов. Это позволит в случае неудачной попытки вернуть их на место – к базовым заводским настройкам. Регулирование начинаем с болта «H». После выставления максимальных оборотов, проверяем холостые. Если они отличаются от нормальных, выставляем их сначала с помощью «L», а потом «S» («LA», «T»). При этом руководствуемся правилами и принципами, изложенными в второй главе этой статьи. Но поворачиваем регулирующие болты, ориентируясь на показания тахометра. Затем продолжаем настраивать карбюратор, как указано в той же главе. Винты крутим, следя за показаниями тахометра.
