Адаптер передний кузовной для мотоблока своими руками

Устройство

Независимо от типа, конструкции всегда состоят из одинаковых частей. Разница заключается в их компоновке и размерах. Нужно хорошо разобраться в каждом элементе, чтобы при создании чертежа или сборке разбираться в деталях, сделать все надежно и правильно. Любые ошибки приводят или к снижению надежности, или к необходимости переделать узел.

  1. Рама, несет на себе всю нагрузку, на нее ставят остальные части, поэтому тут важна прочность. Может быть жесткой, либо с подвижным сочленением посередине. Второй вариант сложнее, зато разворачиваться можно на меньшем пространстве, управляемость улучшается. Отдельный вид – полная рама, где на каркасе стоит двигатель и узел управления, в этом случае придется сделать крепления для мотора и трансмиссии.
  2. Колесный узел. Подвески нет, поэтому он состоит из подшипников, которые ставятся на общей оси или отдельных рычагах, закрепленных на раме. Часто конструкцию делают регулируемой, тогда можно быстро изменить ширину колеи под разные виды работ. Колеса берут от любой техники, главное – подобрать подходящий размер.
  3. Рулевой механизм. Для вариантов с передним расположением, может быть разным, но проще всего купить готовую рейку и закрепить по месту. Второе решение – шестеренчатый привод в гибком сочленении, когда два модуля сгибаются относительно друг друга на поворотах.
  4. Сиденье. Использовать любой вариант, который есть под рукой, а если его нет, купить на авторазборке за небольшие деньги. Подбирать под себя, крепить на салазках, чтобы была возможность регулировать положение для людей разного роста.
  5. Постамент для ног. Тут же располагается и педальный узел при его наличии, также на эту часть крепят ручной тормоз, который используют в задних адаптерах. Сделать из прочного листа стали с перфорацией, ноги не будут скользить по поверхности.
  6. Сцепка соединяет две части конструкции. Проще всего купить готовое изделие, его отдельно продают там же, где и технику. Желательно, чтобы сцепное устройство было подвижным в вертикальной плоскости, тогда при езде по неровной земле колеса прочно цепляются за грунт и не поднимаются на кочках.

Кроме основных частей в конструкции могут быть и дополнительные, все зависит от чертежа. Часто ее дополняют ящиком для инструментов, его удобнее всего крепить сзади за сиденьем или под ним, если там есть место. Тормозная и рулевая системы разрабатываются отдельно.

Рама

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.

Разновидности адаптеров для мототехники

Адаптеры на мотоблок делятся в зависимости от способа их крепления.

Различают следующие виды устройств:

Задний адаптер для мотоблока. Сцепка располагается спереди устройства, потому после соединения адаптер расположится сзади агрегата;

Передний адаптер для мотоблока. Соответственно сцепление происходит сзади. Адаптер располагается перед мототехникой и обязательно будет с рулём для управления. Устройства с рулевым управлением отличается более сложным конструкционным типом, потому и цена их на рынке намного выше.

По области использования имеются следующие адаптеры:

  • Укороченные. Небольшого размера, которые эксплуатируются с мотоблоком лёгкого типа. Небольшая масса позволяет крепить адаптер непосредственно к колесу агрегата;
  • Удлинённые. Справляются с сельскохозяйственной техникой тяжёлого типа. Они отличаются значительными габаритами и сравнительно большой массой.

  В зависимости от наличия кузова различают следующие конструкции:

  • Кузовные. Имеющийся кузов позволяет транспортировать различный груз на большое расстояние. Они активно эксплуатируются для реализации повседневных задач и сборки урожая;
  • Бескузовные. Они применяются только для соединения с мотоблоком.

Выбирая адаптер, нужно обращать внимание на особенности конструкции приспособления. Он должен полностью соответствовать потребностям владельца

Описание

Адаптер для мотоблока Нева – это дополнительный модуль, позволяющий использовать устройство для езды на нем, посредством оборудования специального места для оператора и подключения к агрегату второй колесной пары. В результате получается четырехколесный мотоблок с рулем, который может использоваться как минитрактор. Сделать подобные навесные устройства можно своими руками либо приобрести уже готовые варианты, предназначенные для конкретных моделей. Дополнительно появляется возможность использовать специальные насадки для окучивания картофеля, плуг и иные приспособления. Подобный адаптер снижает время и трудозатраты, необходимые для выполнения определенной сельскохозяйственной работы.

Передний адаптер

Такие варианты дополнительного оборудования позволяют использовать мотоблок в качестве минитрактора за счет установки спереди мотоблока рулевого механизма, второй колесной пары, а также сидения для водителя. В такой ситуации сохраняется заводская мощность двигателя самого агрегата. Крепление происходит за счет сцепки, находящейся на задней части адаптера. При этом конструкция может полностью разбираться, что существенно упрощает процесс транспортировки такой сельхозтехники. В среднем параметры переднего адаптера следующие:

  1. Высота/ширина/высота составляет 1,9/0,81/1,4м.
  2. Клиренс – 0,75 м.
  3. Расстояние между колесами на одной оси – 0,75 м.
  4. Общий вес конструкции 65 кг.

Область применения

Использование адаптера позволяет сделать из обычного мотоблока универсальное и при этом многофункциональное устройство. Пользоваться таким агрегатом можно уже сидя, что существенно облегчает работу оператору. Кроме этого, повышается точность выполнения работы и устойчивость мотоблока. Очень удобно наличие спереди вынесенного рулевого механизма. В комплекте с различным навесным оборудованием есть возможность применять агрегат для выполнения таких типов работ:

  1. Уборка снега или листьев.
  2. Боронование (выравнивание) почвы.
  3. Транспортировка грузов.
  4. Окучивание земли.

Каких видов бывают адаптеры к мотоблоку?

Внешне конструкция адаптера являет собой небольшую раму с двумя колесами, платформой для ног, дышлом и сиденьем для оператора. Оснастив мотоблок такой «обновкой», Вы фактически превратите его в мини-трактор – работать станет в разы удобнее, быстрей и легче, а возможность регулировать сиденье сделает процесс работы более комфортабельным.

Есть несколько разновидностей адаптеров на мотоблок. Для того, чтобы купить или собственноручно изготовить наиболее подходящий Вам вариант, следует ознакомиться со всеми видами данного оборудования.

По типу сцепления адаптеры делятся на адаптеры с рулевым управлением и подвижным сочленением. Зависимо от расположения – на передние адаптеры и задние.

Также можно выделить в отдельную классификацию адаптеры за целью использования: с удлиненным дышлом для мощных больших мотоблоков, с укороченным – для небольших легких агрегатов.

Адаптер с рулевым управлением

Подобный вид адаптера сделает из Вашего мотоблока фактически полноценное удобное транспортное средство. Адаптер находится в близком контакте с самим мотоблоком, надежно с ним соединен. Колеса могут находиться как сзади, так и спереди конструкции.

Адаптер к мотоблоку своими руками чертеж

Переоборудование мотоблока в мини-трактор можно выполнить путем покупки и присоединения к агрегату адаптера, представляющего собой прицепную тележку, оснащенную сидением. Передний адаптер для мотоблока облегчит выполнение сельскохозяйственных работ и уменьшит затраты топлива.Однако при желании вы сможете сделать чертеж адаптера к мотоблоку для изготовления этого механического устройства своими руками, с которым будет нетрудно выполнить все сельхозработы на земельном участке.

Нужно учесть то, что адаптер должен включать раму, колесную пару, сиденье и сцепные устройства. Если вы изготовите адаптер для мотоблока, отличающийся надежностью конструкции, самостоятельно, то вам можно будет сразу садиться в его сиденье и приступить к садово-огородным работам на земельном участке, будучи совершенно уверенным в том, что все пройдет хорошо.

Кроме самого мотоблока при изготовлении адаптера к нему вам понадобятся:

  1. два колеса;
  2. уголок, лист и трубы стальные;
  3. сварочный аппарат;
  4. мягкое сидение;
  5. орудия для садово-огородных работ;
  6. набор инструментов.

Процесс трансформации мотоблока в мини-трактор включает следующие этапы:

1. Определение кинематической схемы мини-трактора

Кинематическую схему можно либо сделать самостоятельно, причем главное внимание уделить обеспечению равновесия конструкции, чтоб не возникали дополнительные нагрузки, либо взять готовую схему (см. чертеж ниже), на которой кинематически изображен мини-трактор, сделанный из мотоблока Нева. Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7)

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

  • 2. Изготовление рамы адаптера к мотоблоку. При изготовления рамы нужно обязательно предусмотреть наличие вилки с втулкой для обеспечения поворота прицепа.
  • 3. Изготовление кузова адаптера к мотоблоку. Заготовкой для кузова послужит стальной лист.Высота бортов кузова должна составлять не менее 30 см.
  • 4. Установка сидения. Сидение крепится при помощи болтов к хребтовой балке рамы адаптера на расстоянии 80-85 см от ее переднего конца.
  • 5. Установка дополнительных навесных приспособлений (орудий труда).
  • 6. Проверка работоспособности готового мини-трактора.
  • 7. Покраска мини-трактора.

При необходимости можно докупить и дополнительно установить на адаптер такие сельхозорудия труда как: плуг; выкапыватель картофеля; окучиватели; борона; скребок для уборки снега и пр.

Создав своими руками мини-трактор, оборудованный дополнительными навесными устройствами, можно существенно повысить производительность садово-огородных работ и круглогодично, практически не прикладывая особых усилий, вспахивать, окучивать или убирать свой огородный участок.

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей.
Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой.
Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно.
Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются.
Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости.
Поставить колеса. Тут работа зависит от типа их крепления к раме

Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся.
Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы.
Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались.

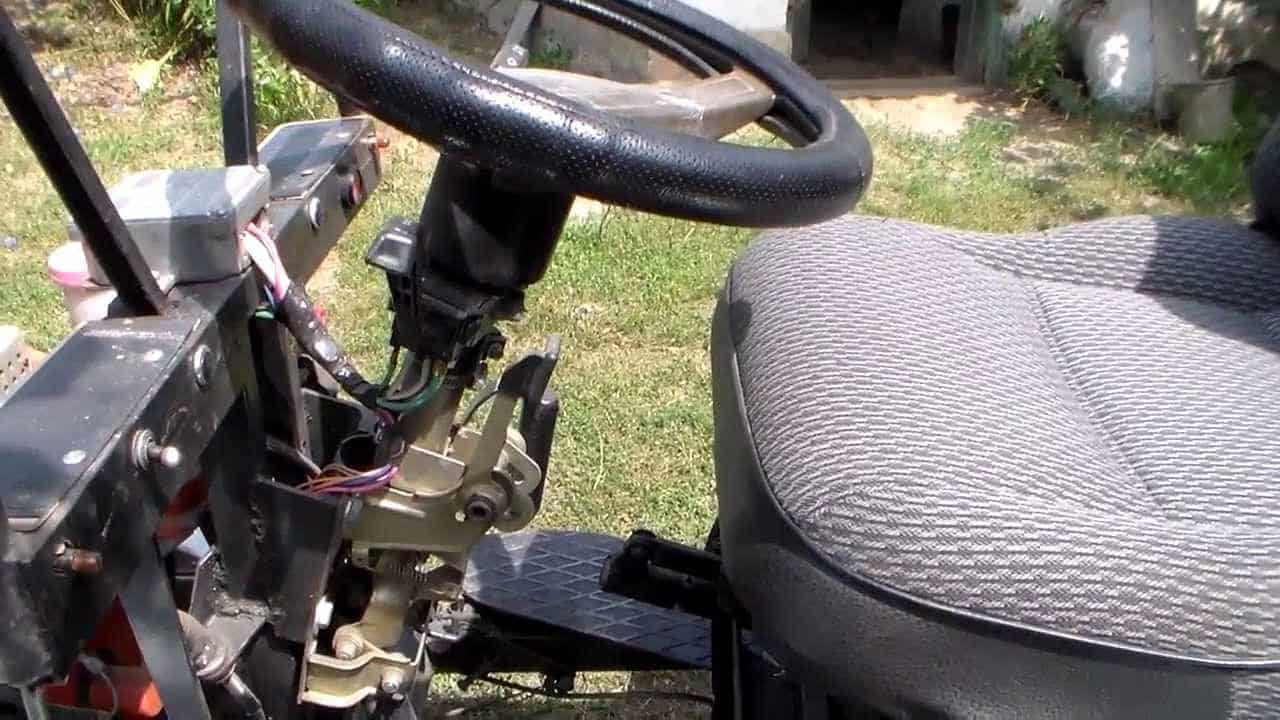

Проще всего использовать готовую рулевую колонку и рейку

Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм.
Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет.
Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления.
Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Как сделать передний адаптер своими руками

При наличии минимальных навыков работы с простыми инструментами, а также умения использовать чертеж, можно без проблем сделать самодельный адаптер, наподобие КТЗ для мотоблока.


Схема адаптера

Устройство

Главными частями такого агрегата являются:

  1. Рама.
  2. Рабочее место оператора.
  3. Подвеска, которая может быть мостовой, осевой, портальной, а также поворотной.
  4. Рулевое управление, имеющее жесткую сцепку.

За счет переднего расположения устройства на нем оборудуется место для крепления отвала (если же применяется задний вариант, то на нем создается портал для использования навесного оборудования).

Важнейший элемент подобной конструкции – это сцепное устройство, необходимое с целью обеспечения качественного крепления адаптера к самому мотоблоку. Оно же обеспечивает нужный уровень устойчивости будущего четырехколесного транспорта. Возможность переноса вперед рулевого механизма обеспечивается жесткой сцепкой. В случае изменения угла сечения для поворотного устройства требуется обеспечить горизонтальное крепление шарнира.

Об устройстве

По своей конструкции, адаптер 4х4, предназаченый для мотоблока Нева, представляет собой довольно простое устройство. Оно состоит из нескольких основных составляющих:

  • рамная конструкция, на которую устанавливаются прочие комплектующие устройства;
  • водительское сиденье;
  • колесная база, а также колесная ось;
  • механизм соединения адаптера и мотоблока.

Проще говоря, адаптер представляет собой обычную тележку с сиденьем, которая присоединяется к мотоблоку. Мотоблоки могут быть, такие как Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Лоплош (лоплош видео) и другие. После сцепки адаптера и мотоблока, его можно сравнить по функциональности с минитрактором, но такое сравнение немного условно, ведь мощность остается такой же, т.е. от двигателя мотоблока.

Кроме того, к адаптеру можно агрегатировать дополнительное навесное оборудование, что еще больше расширяет потенциальный перечень работ.

Некоторые адаптеры оборудованы специальными отделами, где можно располагать какой-нибудь груз. Есть модели, оборудованные подъемным рычагом, который существенно упрощает работу с устройством.

Как правило, в адаптере присутствует две сцепки – одна позволяет присоединять его к мотоблоку, а ко второй агрегатируется дополнительное навесное оборудование. В частности, можно присоединить к адаптеру сеялку, окучники, плуг, борону и прочие устройства.

Колесная пара ось в адаптере довольно прочно конструкции, позволяющей использовать мотоблок на самых сложных участках земли, а также для транспортировки достаточно увесистых грузов.

Важно также понимать, что передвижение на таком агрегате по дорогам общего пользования запрещено, поэтому они и используются исключительно в сельской местности. Однако, несмотря на некоторую конструктивную схожесть всех адаптеров между собой, они обладают и некоторыми различиями

В частности, в продаже имеются задние адаптеры с рулевым управлением, передние адаптеры и полноприводные агрегаты

Однако, несмотря на некоторую конструктивную схожесть всех адаптеров между собой, они обладают и некоторыми различиями. В частности, в продаже имеются задние адаптеры с рулевым управлением, передние адаптеры и полноприводные агрегаты.

Более подробно о адаптере для мотоблока Нева смотрите на видео:

Процесс изготовления

Такая навеска любого вида – это не просто сиденье, а целое устройство, состоящее из нескольких деталей. В зависимости от вида адаптера эти детали в разном количестве и в разном порядке крепятся друг с другом. Так, задний и передний агрегат изготавливаются практически одинаково, но отличаются способом итогового крепления и методом самой сцепки.

С подвижным сочленением

Данный вид адаптера проще и быстрее всего изготовить в домашних условиях своими руками.

  • На квадратный профиль длиной в 180 см следует поперек приварить кусок такого же стального листа, но размером в 60 см.
  • На раму и колеса устанавливают раскосы и крепят их при помощи втулок. Для укрепления основной рамы на нее приваривают дополнительную стальную балку.
  • Швеллер No10 используют для создания дополнительной балки. Ее изготавливают в соответствии с чертежами и при помощи сварочного аппарата.
  • Рама, созданная на предыдущем этапе, приваривается к колесной оси. В качестве соединяющего элемента используют небольшой кусок квадратной металлической балки или стального уголка.
  • На раму устанавливают первый рычаг управления, на котором имеется 3 колена. На данный рычаг устанавливают дополнительный, но меньше размера. Все работы выполняются при помощи сварочного аппарата.
  • При помощи болтов оба рычага надежно фиксируются между собой.

Когда основной подъемный механизм адаптера будет готов, можно приступать к его непосредственной сборке и соединению оборудования с самим мотоблоком.

  • На центральную раму приваривают подставку под будущее сиденье, которое изготавливают из куска стальной трубы.
  • На нее сверху при помощи сварочного аппарат перпендикулярно крепят еще два таких же отрезка трубы. Такая конструкция позволит максимально надежно закрепить сиденье на мотоблоке и минимизировать вибрацию и тряску при его работе.
  • Далее куски труб присоединяют сваркой к раме, а сама сидушка закрепляется на них саморезами или болтами. Для дополнительной надежности болты можно вкрутить и в подставку под сиденье, а не только в раму.
  • К передней части полученного адаптера приваривают готовое сцепное устройство.

После окончания этих работ адаптер полностью готов к дальнейшему использованию. Если все было выполнено правильно, должен получить полноприводный мини-трактор, простой и удобный в работе.

С рулевым управлением

Такой самодельный адаптер изготавливается даже быстрее, чем его предыдущая разновидность. Но стоит знать, что такой вариант подразумевает использование большего количества различных уголков и труб. И еще – такое навесное оборудование изготавливается на основе рамы с уж готовой вилкой и втулкой. Именно ее наличие позволит в дальнейшем свободно вращаться мотоблоку от рулевого воздействия. Последовательность действий будет следующая.

  • Раму изготавливают из стали выбранной длины и толщины. При помощи болгарки из листа вырезают заготовки необходимого размера, а затем скрепляют их между собой болтами либо же саморезами.
  • Создание ходовой части должно основываться исходя из того, где располагается мотор самого агрегата. Если он впереди, то главный критерий – это размер основных колес. То есть размер колеи должен основываться именно на нем. Колеса крепятся только к задней части. Приваривают их к оси. Если мотор находится сзади, то расстояние между колес должна быть шире. Здесь стандартные с мотоблока снимают, а на их место устанавливают такие же, как и на адаптере.
  • Саму ось создают из трубы, а на ее концы запрессовывает подшипники со втулками.

Виды адаптеров для мотоблока

Существует несколько видов адаптеров для минитракторов, в том числе и для самодельных.

  1. С подъемным рычагом. Представленный вид подвесного оборудования упростит управление, передвижение по площадке.
  2. Для транспортировки грузов. Они снабжены особыми кузовами, способны выдерживать максимальную нагрузку.
  3. С длинным или коротким дышлом. Короткий тип — для легковесного типа, длинный — для тяжелого механизма.
  4. С телескопическим дышлом. Эта конструкция предусматривает регулировку ширины.

Разделяют данную технику и по виду конструкции:

Адаптер с рулевым управлением

Представленный вид предполагает жесткую фиксацию на мотоблоке. Рулевая передача выполняется в формате отдельного самостоятельного узла. Кроме того, пара колес, которая выполняет роль рулевого привода, устанавливается как спереди, так и сзади. Каждый из них ориентируется под личные предпочтения. Положение рулевого привода также связано с запасными частями, ежедневным применением. Управлять «домашним» мини-трактором с самодельным адаптером ничуть не труднее, чем, к примеру, квадроциклом.

Адаптер с подвижной сцепкой

Подразумевает подвижное соединение прицепа к мотоблоку. Этой системой труднее управлять, но сделать такой модуль своими руками гораздо проще. При повороте предполагает больше усилий. Крепление модуля бывает так же заднее и переднее. Даже примитивное строение мотоблока предполагает распределение нагрузок. Потому рекомендуют сиденье в модуле размещать вблизи ведущей оси. Под весом оператора колеса мотоблока будут придавливают к грунту, что в процессе движения не допускает пробуксовки.

В конструировании адаптера и работе с минитрактором нет ничего сложного. Это доступно любому, кто задался целью заполучить на свой участок домашний трактор, который будет ежедневно облегчать труд человека. Так что пробуйте проектировать, строить и создавать – и обрабатывайте землю с удовольствием.
