Адгезиметр. Контролируем строительные работы

Гидравлический адгезиметр Elcometer 108

Elcometer 108 – универсальный адгезиметр отрывного типа для измерения прочности сцепления покрытий на плоских, выпуклых и вогнутых поверхностях. Рабочий диапазон усилия 0 – 25 Мпа и большой выбор выпуклых и вогнутых упоров (опция) дают возможность контроля адгезии покрытий на цистернах и трубопроводах, в том числе малого диаметра. Стандартный комплект с плоскими упорами подходит для порошковых и акриловых красок, эпоксидной смолы, грунтовки и других однослойных и многослойных покрытий.

Адгезиметр Elcometer 108 внесен в Госреестр средств измерений (№ 38268-15). Методика поверки содержится в МП 008.Д4-15. Российское свидетельство о поверке и калибровочный сертификат производителя поставляются по заявке. Межповерочный интервал – 2 года. Модель соответствует требованиям международного стандарта . Производство Elcometer – Великобритания. Гарантия 1 год.

Технические характеристики

Адгезия – сила сцепления поверхностей, пребывающих в контакте.

Механизмы связи различаются как:

  • электромагнитные, действующие на поверхности соприкосновения очищенных предметов,
  • электростатические, которые проявляются взаимодействием ионов противоположных зарядов,
  • металлические, когда происходит сцепление молекул поверхностей,
  • ковалентные, образующиеся при взаимном переходе электронов с одной на другую поверхность.

Соответственно для измерений используются адгезиметры с разными техническими характеристиками, технологиями определения степени схватывания строительных составов, труб, конструкций, пленок поверхностных покрытий, лакокрасочных изделий.

Критериями служат:

  • время,
  • сила,
  • энергия,
  • количество циклов до разрушения в динамических системах.

При включении адгезиметр амц измеряет толщину, температуру поверхностей, характерные свойства материалов, которые соприкасаются, производит вычисления и выводит данные на небольшой экран. Становится сразу понятно, насколько прочна связь двух материалов.

В зависимости от технических характеристик средства измерения делятся на модели, использующие методы:

  • равномерного отрыва,
  • неравномерного отрыва.

Адгезиметры, использующие метод неравномерного отрыва

В некоторых случаях отделение покрытия или плёнки от основного материала происходит постепенно, в результате расслаивания или отслаивания. При этом достовернее оценивать интенсивность адгезии не по усилию отрыва, а по углу и характеру отслаивания. По такому принципу действуют адгезиметры, вызывающие пространственное разрушение плёнки, в частности, электронные приборы марок АМЦ 2.20 или АМЦ 2.50.

Принцип действия таких измерительных устройств следующий. К определённому участку поверхности прикладывается изгибающий момент, который вызывает напряжения в зоне перехода от поверхностного покрытия к основному материалу. Покрытие начинается раскалываться, и – далее – неравномерно отдираться. Фактический момент отрыва постоянно сравнивается с эталонным значением, которое было задано до начала испытаний, о чём извещает звуковой сигнал. В момент начала отслаивания тон сигнала меняется, а прибор приступает к сравнительной оценке фактического момента.

Образцы для исследования подобным методом нуждаются в предварительной подготовке. Сам процесс определения интенсивности расслаивания таков:

Ножом прорезается покрытие вплоть до основной поверхности, и вырезается образец-шаблон определённых размеров

Край отрезанной полосы осторожно приподнимается, и прикрепляется к захвату адгезиметра. По считывающему устройству прибора устанавливают силу отрыва поверхностной плёнки, которое и служит мерой адгезионных сил

Поскольку в адгезиметрах рассматриваемого типа отсутствуют механические преобразователи усилия и момента, то их можно использовать и при отрицательных температурах внешнего воздуха. Как и в любых электронных приборах, здесь имеется возможность работы от аккумуляторной батареи, а разъём USB обеспечивает подключение не только зарядного устройства, но и компьютера. Недостаток устройств, действующих по принципу определения неравномерности отрыва – сложность подготовки образца.

Значительно проще работают адгезиметры, определяющие прочность адгезии в результате испытания на кручение. К этой группе относятся измерители адгезии серии ПСО, например, ПСО МГ-4. Кроме определения сил отрыва поверхностных покрытий, их можно использовать для оценки качества пристрелки стальных деталей пороховыми монтажными пистолетами.

Линейка приборов серии ПСО рассчитана на усилия от 50 до 10000 Н, при погрешности получаемых результатов ± 2% (повышенный процент объясняется сложностями фиксирования усилия отрыва для вращающегося образца).

Цена адгезиметров определяется их техническими возможностями и точностью получаемого результат. Например, адгезиметры АР можно приобрести за 6500 руб., механические адгезиметры – за 25000…29000 руб. Цена на электронные адгезиметры стартует от 36000 руб.

Строительная вышка-тура. Передвижная площадка отделочника

Камера для пескоструйной обработки. Чертежи и электросхема

Адгезиметр Elcometer 107

Адгезиметр Elcometer 107 используется для определения устойчивости покрытий к отслаиванию методом решетчатых надрезов описанному в ГОСТ 31149-2014 и международных стандартах EN 13523-6, ISO 2409 и ISO 16276-2. Данный метод применим для контроля адгезии однослойных и многослойных ЛКП на твердых и мягких (дерево, штукатурка) основаниях.

Максимальная толщина тестируемого покрытия – 250 мкм. Прибор не применим для текстурированных и шероховатых покрытий. Производство Elcometer – Великобритания. Срок гарантии – 1 год. Сертификат о калибровке поставляется по заявке. Elcometer 107 выпускается в нескольких модификациях с разными диапазонами измерений.

Адгезиметр Константа-Ц1

Адгезиметр Константа-Ц1 предназначен для определения адгезии и устойчивости к повреждению царапанием по ASTM D 2197 «Метод определения адгезии органических покрытий с помощью царапания», ISO 12137 “Краски и лаки. Определение стойкости к царапанию. Часть 1. Метод с применением изогнутых щупов”, ASTM 5178 “Метод определения устойчивости органических покрытий к повреждению”. Принцип работы прибора заключается в прочерчивании покрытия наконечником-индентором под нагрузкой и визуальном определении, разрушилось покрытие или нет. На закрепленную в приборе панель для испытаний устанавливают индентор с приложенной нагрузкой. Панель перемещают со скоростью 25-50 мм/с. Если никакого воздействия на покрытие не обнаружилось, нагрузку увеличивают до получения визуально обнаруживаемого повреждения покрытия.

Адгезиметр Константа-Ц1 отличают простота и надежность конструкции, легкость и наглядность в проведении испытаний, возможность использования пластин для испытаний длиной до 400 мм, возможность установки в качестве опции электронного сигнализатора повреждения покрытия, а также механизации перемещения испытуемой панели (прибор “Константа-Ц1М”). Адгезиметр Константа-Ц1 является испытательным оборудованием (не средством измерения) и поверке не подлежит.

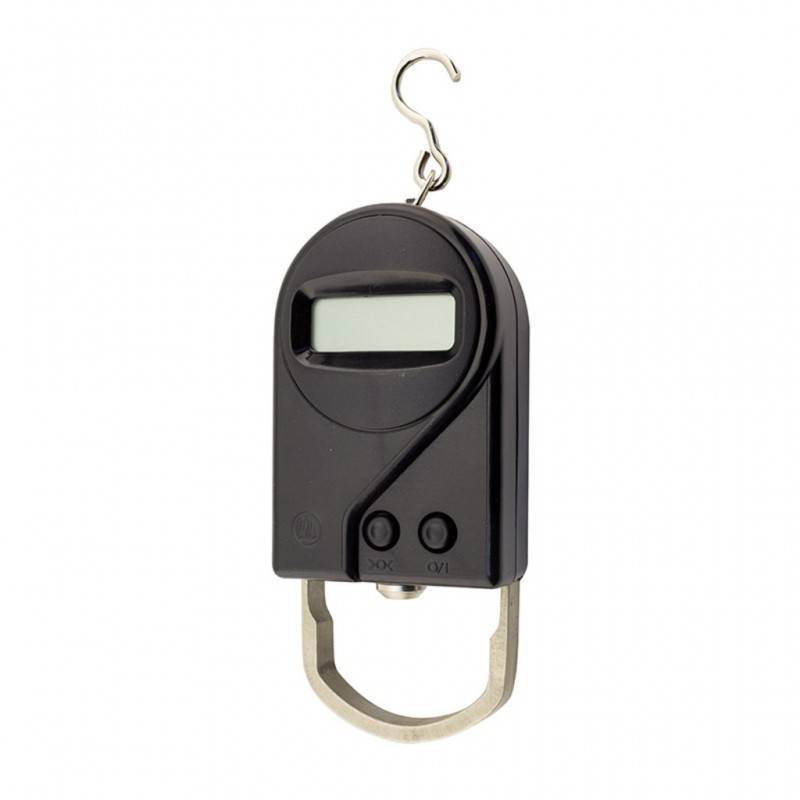

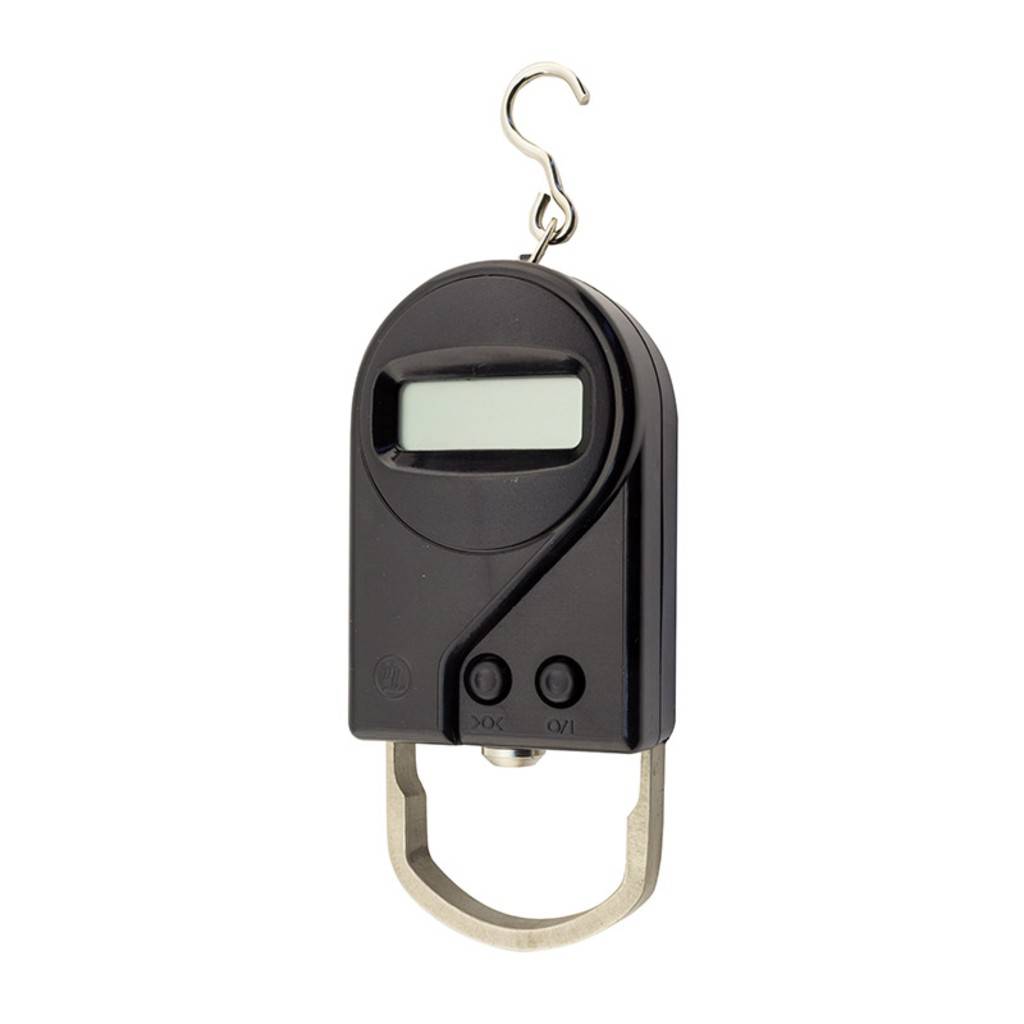

Адгезиметр АДЭ-75 USB

Адгезиметр электронный АДЭ-75 USB предназначен для определения величины адгезии защитных покрытий из полимерных лент трубопроводов по ГОСТ Р 51164-98 (приложение Б метод А) или аналогичных покрытий

Важной особенностью, отличающей его от аналогов, является способность производить измерения адгезии в диапазоне от 0,01 до 75 кг. Кроме того, данный прибор может использоваться как электронный безмен для взвешивания груза с массой до 75 кг

Другой особенностью адгезиметра АДЭ-75 USB является возможность предварительной настройки порога усилия отслаивания для автоматического определения начала измерения, времени задержки после превышения порога усилия и времени измерения усилия отслаивания (адгезии). После окончания измерения прибор автоматически вычисляет максимальное, среднее и минимальное интегральные значения величины усилия отслаивания. Прибор имеет встроенную память емкостью 30 измерений. Результаты измерений могут быть переданы на компьютер для просмотра в виде временного графика и (или) таблицы. Прибор оснащен встроенным термометром воздуха окружающей среды для контроля условий измерения адгезии. Зарядка прибора может осуществляется от любого порта USB либо от сети 220 В через адаптер питания.

Адгезиметр Константа АР

Адгезиметр-решетка Константа АР предназначен для оценки адгезии лакокрасочных покрытий методом решетчатых надрезов по бальной системе. Конструктивно адгезиметр выполнен в виде пластины размером 90х65х1 мм из нержавеющей стали. В пластине сделаны калиброваные прорези длиной 60 мм, шириной 0,45±0,05 мм с шагом 1,6 мм. Адгезиметр укладывается на испытуемую поверхность, делают ножом необходимое количество надрезов, прорезая покрытие до металла. Развернув пластину на 90 градусов, повторяют предыдущую операцию. Надрезы выполняют через равные расстояния (1 мм, 2 мм или 3 мм – в зависимости от толщины слоя). В результате на покрытии образуется решетка из квадратов одинакового размера. Поверхность покрытия очищают мягкой кистью от отслоившихся кусочков и оценивают адгезию по балльной системе. Адгезиметр Константа АР является испытательным оборудованием (не средством измерения) и поверке не подлежит.

Адгезиметр Константа АР

Адгезиметр-решетка Константа АР предназначен для оценки адгезии лакокрасочных покрытий методом решетчатых надрезов по бальной системе. Конструктивно адгезиметр выполнен в виде пластины размером 90х65х1 мм из нержавеющей стали. В пластине сделаны калиброваные прорези длиной 60 мм, шириной 0,45±0,05 мм с шагом 1,6 мм. Адгезиметр укладывается на испытуемую поверхность, делают ножом необходимое количество надрезов, прорезая покрытие до металла. Развернув пластину на 90 градусов, повторяют предыдущую операцию. Надрезы выполняют через равные расстояния (1 мм, 2 мм или 3 мм – в зависимости от толщины слоя). В результате на покрытии образуется решетка из квадратов одинакового размера. Поверхность покрытия очищают мягкой кистью от отслоившихся кусочков и оценивают адгезию по балльной системе. Адгезиметр Константа АР является испытательным оборудованием (не средством измерения) и поверке не подлежит.

Адгезиметр для покрытий

Прибор для определения уровня адгезии между двумя материалами является простым в применении. К каждому прибору имеется подробная инструкция, которая позволяет получат максимально точные сведения о степени сцепление двух материалов друг с другом.

В зависимости от вида прибора зависит то, как пользоваться адгезиметром. На современном рынке представлены такие устройства самых разных видов. Их конструкция является примерно одинаковой. Приборы относятся к разряду тех, для которых не нужно искать места для размещения. Они отлично помещаются в руке.

Адгезиметр как пользоваться знает практически каждый строитель. Для того чтобы получить качественные показатели необходимо взять в руку прибор и поднести его к месту сцепления двух разных материалов. После того, как устройство определит необходимые параметры, он произведет вычисления и укажет, какой уровень сцепления материалов присутствует в данный момент.

Нож-адгезиметр Константа КН1

Многолезвийный нож-адгезиметр Константа КН1 предназначен для определения адгезии по методу надрезов (параллельных или решетчатых) при толщинах покрытия до 200 мкм. Нож-адгезиметр конструктивно выполнен в виде рукоятки с держателем для крепления резаков, резак изготавливается из инструментальной стали и имеет 6 рабочих и 2 опорных лезвия. Нож-адгезиметр Константа КН1 является испытательным оборудованием (не средством измерения) и поверке не подлежит.

Преимуществами данной модели являются возможность использования на криволинейных поверхностях, а также возможность заточки затупившегося резака плоским шлифованием.

Адгезиметр СМ-1

Адгезиметр СМ-1 представляет собой механический прибор, предназначенный для определения адгезии, когезии и смешанного вида разрушений изоляционного покрытия трубопроводов на битумной основе. Прибор используется для качественного и количественного определения усилия или силы прилипания битумной изоляции к поверхности металлического трубопровода. Измеритель адгезии применяется при проведении испытаний и плановых осмотров металлоконструкций на предмет дефектов в изоляции и для периодического мониторинга качества изоляционных работ и контактной диагностики прочности покрытий. Устройство эффективно работает как в заводских, так и в полевых условиях.

Согласно Приложения 4 ГОСТа 25812-83 измерение адгезии битумных покрытий с помощью прибора СМ-1 осуществляется по методу Б. Измерения проводят в интервале температур защитного покрытия от минус 15 до 25 °С. При температуре выше 25 °С допускается показатель менее 0,2 МПа (2,00 кгс/см2) характеризующий адгезию материала. Калибровка адгезиметра СМ 1 проводится предприятием изготовителем по методике МК5024273.02.14. Межкалибровочный интервал прибора составляет 1 год.

Адгезиметр СМ-1

Адгезиметр СМ-1 представляет собой механический прибор, предназначенный для определения адгезии, когезии и смешанного вида разрушений изоляционного покрытия трубопроводов на битумной основе. Прибор используется для качественного и количественного определения усилия или силы прилипания битумной изоляции к поверхности металлического трубопровода. Измеритель адгезии применяется при проведении испытаний и плановых осмотров металлоконструкций на предмет дефектов в изоляции и для периодического мониторинга качества изоляционных работ и контактной диагностики прочности покрытий. Устройство эффективно работает как в заводских, так и в полевых условиях.

Согласно Приложения 4 ГОСТа 25812-83 измерение адгезии битумных покрытий с помощью прибора СМ-1 осуществляется по методу Б. Измерения проводят в интервале температур защитного покрытия от минус 15 до 25 °С. При температуре выше 25 °С допускается показатель менее 0,2 МПа (2,00 кгс/см2) характеризующий адгезию материала. Калибровка адгезиметра СМ 1 проводится предприятием изготовителем по методике МК5024273.02.14. Межкалибровочный интервал прибора составляет 1 год.

Цель проверки адгезии

При эксплуатации строения испытание гидроизоляции на адгезию требуется, если на объекте имеются протечки воды или влага проступает на каких-то участках. Появление влаги говорит о том, что с наружной стороны фундамента, стен или кровли нет гидроизоляции или она повредилась.

Существующая изоляция может пропускать влагу по разным причинам:

  • Некорректно выбранный материал;
  • Материал низкого качества;
  • Неправильное хранение или транспортировка материала;
  • Неправильная технологии обработки поверхностей гидроизоляцией.

Испытание адгезии при эксплуатации здания позволит:

  • Определить причину образования протечек;
  • Определить проблемные участки;
  • Определить варианты устранения дефектов;
  • Подготовить официальную претензию с экспертным заключением;
  • Обратиться в суд с экспертным заключением.

Во время строительства объекта испытание адгезии тоже может проводиться. Самое главное – это создать надежную изоляцию на стадии возведения здания. Неправильная защита способна привести к различным последствиям:

  • Образованиям протечек и подтоплениям;
  • Формированию трещин на фундаменте и стенах;
  • Скапливанию плесени, которая будет негативно отражаться на окружающей среде.

Проявление всех этих факторов и позволяет исключить испытание адгезии.

Адгезиметр АР-2

Пружинный адгезиметр АР-2 используется для контроля адгезии полимерных изоляционных лент, обычно применяемых для изоляции магистральных трубопроводов. Адгезиметр АР-2 работает методу А описанному в приложении 4 ГОСТа 25812-83. Метод А применяется для контроля адгезии защитных покрытий из по­лимерных лент. Образцами для испытания с использованием адгезиметра АР-2 служат трубы с защитными покрытиями из полимерных лент отобранных по п. 4.10 ГОСТа 25812-83. Определение адгезии проводят в трех точках, отстоящих друг от друга на расстоянии не менее 0,5 м. Адгезиметр АР-2 внесен в Табель технической оснащенности лабораторий контроля качества и служб технического надзора на объектах строительства ОАО «АК «Транснефть».

Резак Константа-АЦ-Ф

Резак Константа-АЦ-Ф предназначен для подрезки остатков клея и покрытия по окружности заготовки (грибка). Резак выполнен в форме цилиндра, оснащенного пружинным механизмом, с двумя сменными балеринками (стандартного диаметра, а также по желанию заказчика может быть изготовлена балеринка любого диаметра от 10 до 35 мм) и съемной рукояткой, на место которой, для механизации процесса, может быть установлен электрический двигатель, в качестве которого выступает электрическая отвертка (поставляется по отдельному заказу).

Резак с помощью пружинного механизма прижимается к заготовке. При повороте рукоятки движение передается на режущую фрезу, которая удаляет клей и покрытие по окружности заготовки, прорезая их до поверхности пластинки. Константа АЦ-Ф может работать в двух модификациях: ручной и механизированной (с использованием электрической отвертки).

Адгезиметры, использующие метод равномерного отрыва

Сюда включают все адгезиметры покрытий, использующие метод измерения усилия сдвига, которое превышает прочность сцепления покрытий.

Отечественные механические адгезиметры производятся фирмой Константа. Наиболее популярным считается Константа АЦ – компактное приспособление, которое предназначено для определения силы адгезионного сцепления лакокрасочных покрытий. Прибор стандартизирован ГОСТ 27325. Он состоит из корпуса, в котором расположены грибок, захват и подпружиненная ручка, на боковой поверхности которой имеется измерительная шкала.

Грибок приклеивается к исследуемому покрытию, после чего пружинно-винтовым механизмом создаётся требуемое усилие отрыва (оно не превышает 1800 Н). Отсчёт показаний ведётся в единицах механического напряжения, погрешность отсчёта составляет 0,5…2 МПа, при предельном удельном усилии не более 6…10 МПа. В комплекте имеется два грибка разных диаметров. Константа АЦ компактна и проста в использовании, однако может применяться лишь при положительных температурах окружающей среды.

Более простые исполнения приборов от торговой марки Константа – адгезиметры-решётки АР – используются для оценки качества лакокрасочных покрытий методом последовательного получения системы взаимно перпендикулярных надрезов. По визуальному виду надрезов, используя специальную четырёхбалльную шкалу, судят о качестве покрытия.

Более мощными являются механические адгезиметры типа Elcometer, рассчитанные на максимальное давление отрыва до 50 МПа. Один из имеющихся в комплекте поставки упоров присоединяется к исследуемой поверхности, и при помощи муфты соединяется с поворотной ручкой, создающей необходимое усилие. Результат считывается на ЖК-дисплее. Прибор пригоден для оценки адгезии любых материалов, точность отсчёта составляет не менее 1%. Благодаря имеющемуся магнитному зажиму прибор можно использовать одной рукой.

В строительстве находит применение электронный адгезиметр типа ОНИКС-1.АП. Его используют для оценки усилия отрыва штукатурки и других поверхностных покрытий – гидроизоляции, плитки, клеевых соединений. В качестве нагружающего элемента применяется стальной диск или пластина, причём сама программа нагрузки может быть выбрана предварительно. В зависимости от усилия отрыва подбирается ход нагружающего устройства, а при запуске прибора все технологические параметры испытания – скорость, текущее усилие, сила отрыва – фиксируются автоматически. После проведения серии испытаний возможна автоматическая обработка результатов измерения. Питание от аккумуляторной батареи, а наличие универсального разъёма USB может быть использовано также для подключения электронного адгезиметра ОНИКС-1.АП к компьютеру или ноутбуку.

https://youtube.com/watch?v=tmzwF06q6CI%3F

ОБЩАЯ ЧАСТЬ

1.1. Технический регламент устанавливает
проведение операционного контроля качества устройства гидроизоляции подземной
части строящихся и реконструируемых зданий и сооружений с целью обеспечения
нормативных требований к надежности и качеству строительной продукции.

1.2. Регламент предназначен для
производственного персонала строек, осуществляющего операционный самоконтроль
качества строительных работ, специалистов строительных организаций или
специальных служб, привлекаемых со стороны, органов Госархстройнадзора,
технического надзора заказчика и других городских структур, осуществляющих
функции контроля (надзора) за качеством строительного производства.

1.3. Настоящий регламент
распространяется на устройство гидроизоляции подземной части зданий (мастичная,
оклеечная, дренажная, внутренняя при отрицательном давлении) при возведении и
реконструкции зданий и сооружений.

1.4. Регламент составлен на
основе требований СНиП
3.04.01-87 «Изоляционные и отделочные покрытия», ведомственных строительных
норм (ВСН) на применение элементов дренажей.

Разработан:

ГУП
«НИИМосстрой»

Утвержден:

Начальник
Управления экономической, научно-технической и промышленной политики в
строительной отрасли

А. И. Воронин

Дата введения в действие:

«30» июня 2000 г.

1.5. При устройстве гидроизоляции
из битумно-полимерных материалов, для укладки которых используется наплавляемый
способ, следует руководствоваться «Правилами пожарной безопасности при
производстве строительно-монтажных работ» ППБ-05-86,
утвержденных Главным Управлением пожарной охраны МВД СССР 26.02.86 г. по
согласованию с Госстроем СССР от 27.02.86 г. № ДП-1042-1 и «Правилами пожарной
безопасности в Российской Федерации» ППБ-01-93,
введенными в действие приказом МВД РФ № 536 от 14.12.93.

1.6. Под дренажной
гидроизоляцией подразумевается монтируемые по вертикальным поверхностям
фильтрующие элементы, являющиеся составной частью пристенных дренажей.

1.7. В Регламенте приведены
наиболее принципиальные контролируемые параметры качества внутренней
гидроизоляции. В существующих гидроизоляционных системах, основанных на
применении различных материалов (цементосодержащих, мастичных, полимерных)
могут вводиться дополнительные параметры качества, характерные для каждой
конкретной системы.

Адгезиметр Константа АР (гибкий)

Адгезиметр Константа АР (гибкий) предназначен для испытаний по определению адгезии (степени прилипания) лакокрасочных и других покрытий к основаниям методом решетчатых надрезов и представляет собой плоский, выполненный из гибкой пластины нержавеющей стали шаблон, на который нанесены нормированные параллельные прорези. Их ширина составляет 0,45 мм. Возможность изгибаться позволяет применять адгезиметр при испытаниях на внешних цилиндрических поверхностях диаметром свыше 100 мм и на внутренних цилиндрических поверхностях диаметром свыше 200 мм. Адгезиметр Константа АР (гибкий) является испытательным оборудованием (не средством измерения) и поверке не подлежит.

Для выполнения измерений шаблон кладут на контролируемую поверхность. Затем покрытие прорезают до подложки, пользуясь специальным острым ножом. Надрезы делают либо параллельными, либо в виде решетки пользуясь прорезями в адгезиметре. Затем место разреза зачищают щеткой либо скотчем (это зависит от используемой методики испытаний). Визуальная оценка адгезии производится в баллах.

Адгезиметр АР-2Э

Адгезиметр АР-2Э предназначен для определения адгезии (усилия прилипания) битумного или полимерного изоляционного покрытия к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях. Адгезию полимерной изоляции трубопроводов определяют по методу А, а адгезию битумной изоляции трубопроводов – по методу Б согласно Приложению Б ГОСТ Р 51164-98.

Измерения проводят в интервале температур защитного покрытия от от -15 до +25°С. При температуре выше +25°С, при определении адгезии битумной изоляции, допускается показатель менее 0,2 МПа (2,00 кгс/см2), характеризующий адгезию материала. Толщина проверяемого покрытия не должна превышать 15 мм, максимальное значение усилия отслаивания – 100 Н.

Адгезиметр СМ-1У

Адгезиметр битумных и полимерных покрытий СМ-1У предназначен для определения адгезии (усилия прилипания) битумного или полимерного изоляционного покрытия к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях. Принцип действия прибора основан на измерении линейных деформаций, возникающих от усилий сдвига пружины. Усилие сдвига или отслаивания изоляции фиксируется индикатором при вращении маховика. Толщина покрытия составляет не более 15 мм, максимальное значение усилия отслаивания – 45 Н.

Адгезиметр СМ 1У используется в условиях умеренного климата при температуре окружающего воздуха от -40 до +40°С и относительной влажности воздуха 85% при +20°С; показатели адгезии измеряют при температуре 20°С, если не оговорены иные условия. Калибровка адгезиметра проводится предприятием изготовителем по методике МК5024273.02.14. Межкалибровочный интервал прибора составляет 1 год.

«КОНТРОЛЬ КАЧЕСТВА УСТРОЙСТВА ДРЕНАЖНОЙ ГИДРОИЗОЛЯЦИИ»

4.1. Контролируемые
параметры и средства контроля

№№ п/п

Контролируемые параметры

Величина допустимых отклонений

Метод контроля

Порядок контроля

1.

Качество вертикальной поверхности основания под дренажную
гидроизоляцию: загрязнение поверхности, выступающие неровности, заделка
стыков и т.п.

Технический осмотр

2.

Последовательность монтажа фильтрующих оболочек
(плит)

Визуальный осмотр

3.

Величина нахлеста листов фильтрующих оболочек

не менее 100 мм

Измерительный, технический осмотр

Рулетка, металлическая линейка

4.

Качество крепления фильтрующих элементов к стене
здания

Визуальный осмотр

5.

Величина заделки фильтрующих элементов в песчаную
отсыпку дренажной трубы

не менее 200 мм

Измерительный, технический осмотр

Рулетка, металлическая линейка

6.

Величина монтажного зазора между фильтрующими
плитами

не более 2 см

Измерительный, технический осмотр

Металлическая линейка

7.

Отметка верха фильтрующих оболочек по отношению к
планировочной отметке отмостки

Измерительный, технический осмотр

Рулетка

8.

Толщина песчаного слоя для отвода воды из дренажной
гидроизоляции в сопутствующий трубчатый дренаж

не менее 30 см

Измерительный

Металлическая линейка

9.

Коэффициент фильтрации песка, применяемого для
устройства отвода воды в сопутствующий дренаж

не менее 5 м/сут.

Измерительный, для каждой партии песка

Лабораторные испытания

4.2. Регламент операционного контроля

Вид контроля (стадии)

Входной контроль

Операционный контроль

Приемочный контроль

Контролируемые операции

Качество применяемых материалов

Качество оклеечной (обмазочной) гидроизоляции под фильтрующие
элементы

Качество поверхности основания

Соответствие марок применяемых материалов проекту

Наличие и комплектность проекта производства работ

Последовательность монтажа фильтрующих элементов

Крепление фильтрующих элементов

Отметка верха и низа дренажной гидроизоляции

Качество поверхности

Величина и качество нахлестов и стыков фильтрующих элементов

Качество поверхности

Качество крепления фильтрующих элементов между собой и к основанию

Качество нахлеста стыков фильтрующих элементов

Сопряжение с трубчатым дренажом

Объем контроля

Сплошной и выборочный

Сплошной

Сплошной

Метод контроля

Инструментальный

Визуальный

Визуальный

Инструментальный и
визуальный

Инструментальный и
технический осмотр

Освидетельствование скрытых
работ

Акт приемки

Акт на скрытые работы

Операции, контролируемые
строительной лабораторией

+

4.3. Обязательные организационно-технологические
правила

4.3.1. Монтаж дренажной
гидроизоляции должен выполняться в соответствии с проектом. Замена
предусмотренных проектом материалов допускается только по согласованию с
проектной организацией и заказчиком.

4.3.2. Применяемые материалы для
устройства дренажной гидроизоляции должны контролироваться строительной
лабораторией на соответствие требованиям нормативных документов. На
строительной площадке проверяется наличие паспортов на материалы и заключение
строительной лаборатории.

4.3.3. До монтажа дренажной
гидроизоляции из фильтрующих плит необходимо проверить агрессивность грунтовых
вод по отношению к цементу плит из пористого керамзитобетона и пористого
бетона.

4.3.4. Устройство дренажной
гидроизоляции следует производить при наличии проекта производства работ. В
проекте должны быть указаны: наименование и марка применяемых материалов,
способ их крепления.

4.3.5. Монтаж фильтрующих
элементов следует производить после оформления акта приемки основания.

4.3.6. Не допускается монтаж
фильтрующих элементов дренажной гидроизоляции в траншее, заполненной водой.

4.3.7

Обратная засыпка пазух
котлована должна производиться послойно, с соблюдением мер предосторожности
против повреждения и смещения фильтрующих элементов. В зимнее время обратная
засыпка осуществляется только талым грунтом

Коэффициент уплотнения грунта
засыпки должен быть не менее 0,95.

Адгезиметр NOVOTEST АР-АХ

Адгезиметр надрезов NOVOTEST АР-АХ предназначен для измерения адгезии по методу параллельных или решетчатых надрезов (ISO 2409, ГОСТ 15140-78, ГОСТ 31149-2014, ASTM D3359), а также по методу Х-образных надрезов (ISO 16276-2 и ASTM D 3359). Определение адгезии по методу надрезов (параллельных или решетчатых) возможно для измерения адгезии на плоских и изогнутых поверхностях при толщине покрытий до 200 мкм. Определение адгезии Х-образным надрезом возможно для покрытий любой толщины.

Конструктивно адгезиметр надрезов выполнен в виде шаблона, изготовленного из плоской нержавеющей стальной пластины, на которой сделаны нормированные прорези:

Адгезиметр Константа-АЦ

Механический адгезиметр Константа-АЦ предназначен для контроля величины адгезии (силы сцепления) лакокрасочных и других покрытий с основанием и между слоями, а также когезии материалов. В основу работы прибора положен принцип измерения удельного усилия отрыва покрытия от подложки, либо для когезионного разрушения покрытия. Цилиндрический тестовый образец (грибок) приклеивается к испытуемому покрытию, участок покрытия вокруг образца (грибка) подрезается до подложки, к образцу присоединяется прибор адгезиметр и с его помощью образец оттягивается от тестируемой поверхности. Сила, прилагаемая к образцу, увеличивается, пока образец не оторвется вместе с куском покрытия или не будет достигнута установленная заранее величина. Сила, которая потребовалась для отрыва образца (или же сила, которую образец выдержал), характеризует предел прочности покрытия на разрыв, измеряемый в МПа.

Благодаря применению быстрополимеризующихся клеев можно довольно оперативно контролировать процесс адгезии. Прибор соответствует ГОСТ 32299 (способ 9.4.2), ГОСТ 27325, ISO 4624 (метод 9.4.2), ISO 16276-1, ASTM D 4541, ASTM D 7234.

Технические характеристики адгезиметра АМЦ-1 приведены в таблице

ПараметрГрибок №1Грибок №2
Усилие отрыва, кгдо 1800
Диаметр основания для образцов (грибков), мм15, 119, 5
Удельное усилие отрыва Fy, Мрадо 10до 6
Цена деления, Мра12
Габаритные размеры (диаметр х высота), ммне более 52 х 150
Масса, кгне более 1

Комплект поставки:

  • адгезиметр;
  • грибок: №1 – 3 шт., №2 – 3 шт.;
  • 2 балеринки для вырезания участка контроля;
  • клей эпоксидный двухкомпонентный;
  • циакриновый клей;
  • футляр;
  • руководство по эксплуатации.

Видеоинструкция по применению адгезиметра Константа-АЦ

Подпишитесь на наш канал YouTube

Купить адгезиметр Константа-АЦ можно по официальной цене производителя указанной в прайс-листе. Цена адгезиметра Константа-АЦ указана с учетом НДС. Смотрите так же разделы: Адгезиметры, Вихретоковые толщиномеры покрытий, Магнитные толщиномеры покрытий.

Адгезиметр Константа-АЦ можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.

Адгезиметр ИА-1

Измеритель адгезии изоляционного покрытия газопроводов ИА-1 предназначен для определения адгезии (усилия прилипания) битумного или полимерного изоляционного покрытия к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях. Толщина контролируемого покрытия не более 15 мм. Прибор изготавливается с двумя сменными насадками для определения усилия прилипания битумного и полимерного покрытия, входящими в комплект поставки. Калибровка адгезиметра ИА-1 проводится предприятием изготовителем по методике МК5024273.02.14. Межкалибровочный интервал прибора составляет 1 год.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
