Анкерный болт

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

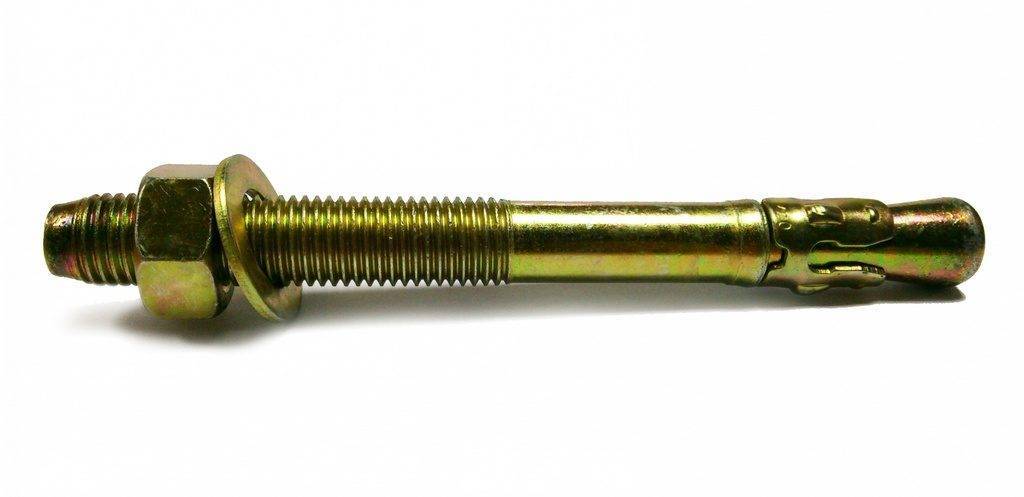

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

• клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
• втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
• цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
• забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

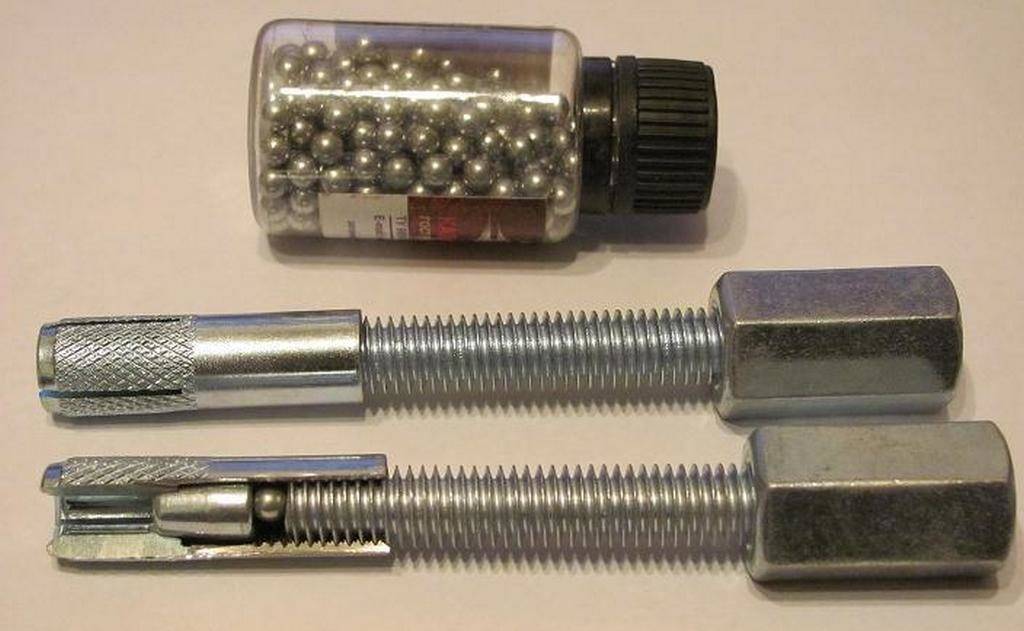

Забивной анкерный болт для бетона

Установка анкерных болтов в стену: ключевые моменты

Для надежного крепления важно придерживаться правил монтажа в стене. Есть несколько базовых рекомендаций, которые обеспечат прочное соединение:

1. Необходимо правильно подбирать сверло для создания отверстия. Все анкерные болты стандартизированы, поэтому сверло подбирается в соответствии с маркировкой.
2. Обязательно очищаем отверстие от образовавшейся бетонной или кирпичной кромки.
3. При монтаже болт должен свободно входить в отверстие. Если это происходит затруднено, неправильно рассчитан диаметр отверстия.
4. Затягивать гайку нужно постепенно и без резких движений. Таким образом удастся обеспечить плотное прилегание анкерного болта к стенке втулки.
5. При выборе болта учитывается ряд параметров: размеры, предельно допустимые нагрузки, величина изгиба, материал.

Виды анкеров

Классификация изделий происходит по разным признакам. Так, назначение может быть универсальным, рамным, потолочным или фундаментным, для плотного или пористого основания.

Форма бывает прямая ил изогнутая, поверхность гладкая, рефленая или с резьбой, а конструкция цельная или сборная.

Монтаж предполагает забивание, вкручивание, вклеивание или сквозное крепление. А на основании функциональных составляющих различают механические и химические анкера.

Рамный «якорь» Источник qurilish-mollari.uz

Механические

Группа механических анкеров представлена изделиями, которые устанавливают с применением физической силы и инструментов. В основной массе это продукция изготовлена из металла. Реже используются пластиковые дюбеля.

Забивные

Применяется такой тип анкера для устройства инженерных коммуникаций. Внешне крепеж похож на дюбель, который проталкивают в приготовленное отверстие. Он может быть изготовлен из металла или полимеров, а бесшовная втулка с зауженной нижней частью (лепестками) внутри имеет резьбу и расклинивающую вставку в виде акульего зуба. Лепестки распускаются при вкручивании болта или шпильки со сквозным прохождением.

К плюсам применения такого крепежа можно отнести следующее:

• быстрый монтаж;
• неглубокая посадка;
• сплошное погружение;
• надежная фиксация с компенсацией вибраций;
• низкая стоимость.

Но требуется соблюдать точность в формировании погружного отверстия. А также имеется ограничение — пористые материалы крошатся во время забивания втулки. Поэтому установка допустима только в конструкции монолитного типа с высокими показателями прочности.

Забивной анкер Источник stpulscen.ru

Алгоритм действий по установке забивного анкера для бетона такой:

1. Готовится отверстие, соответствующее внешним параметрам втулки;
2. В лунку погружается корпус с последующим расклиниванием посредством кернера;
3. Вкручивается болт.

К группе забивных относят потолочные анкеры и дюбель-гвозди. Их используют для сборки подвесных конструкций, монтажа закладных. Также актуален такой крепеж для установки опалубки, кабель-каналов, вентиляции, трубопровода. Вторичное применение метизов недопустимо, так как втулки не демонтируют. Поэтому нередко болты выступают в роли антивандального или противопожарного крепежа.

Клиновые

Предназначен такой анкерный болт по бетону для монтажа тяжелых конструкций. При этом опорное основание должно быть прочным, без пор. Дополнительно никакие рубашки не требуются.

Конструктивное исполнение метизов выглядит следующим образом:

• шпилька с резьбой и клиновидным расширенным концом;
• цанга;
• гайка.

Клиновой крепеж Источник freeimport.ru Анкер забивают в посадочное место с соответствующим диаметром. При выкручивании болта происходит смещение клина внутрь цангового зажима, лепестки которого начинают раздвигаться.

Распорные

По принципу действия распорный анкер для бетона схож с клиновым. Только вместо цангового зажима здесь увеличивается в диаметре нижняя часть цилиндра, в который вставлена шпилька. Втулок может 1-3 штуки. Это одноразовый крепеж, который способен выдерживать большие нагрузки. Погружение осуществляется на большой глубине (сравнительно с забивными дюбелями). Для пористых оснований использовать не рекомендуется, но плотность может иметь средние показатели.

По своей природе различают несколько 4 типа анкеров:

• КА — электрооцинкованный;
• КАК — горячеоцинкованный;
• КАН — стойкий к кислотам;
• RAR — из нержавеющей стали.

Распорная часть может быть исполнена в виде гильзы или втулки. Выступающая часть шпильки оформляется двумя способами: с гайкой на конце или кронштейном (крюком). Последние актуальны для устройства навесных конструкций.

Технология монтажа

Чтобы избежать проблем, нужно знать об особенностях устройства крепления. Для этой цели можно воспользоваться следующей схемой:

Определитесь с длиной анкера. Для этой цели нужно осмотреть и измерить стену. Нужно обязательно учитывать толщину облицовочного материала, так как он не сможет удержать анкер. Так, если стена покрыта 20-миллиметровым слоем штукатурки, то анкер должен быть не короче 70 мм.
Возьмите прочное сверло. Оно должно быть на полмиллиметра меньше диаметра крепежного элемента. Это связано с тем, что гильза должна входить в стену с некоторым усилием.
Разметьте поверхность, соблюдая расстояние между болтами.
Сделайте отверстие в полу или стене с помощью ударной дрели или перфоратора. Для этой цели лучше пользоваться специальным наконечником из твердосплавного материала. При сверлении кирпичной стены лучше не использовать ударные агрегаты, иначе кладка может повредиться.
Удалите частички цемента и пыль из сделанного отверстия. Сначала лучше избавиться от крупных бетонных фрагментов, после чего можно продуть отверстие сжатым воздухом или пылесосом.
Возьмите гильзу и забейте ее в подготовленное отверстие с помощью обычного молотка

Тут важно не перестараться, в противном случае можно испортить анкер. Если молоток оказывается бесполезным, то нужно слегка увеличить отверстие с помощью сверла.
Ввинтите анкерную шпильку в гильзу и прочно закрутите гайку

Делать это нужно динамометрическим ключом.
Чтобы не ошибиться, нужно внимательно изучить информацию, которая указана упаковке анкерных болтов.
Не нужно вкручивать анкеры «до упора», потому что так можно повредить поверхности, особенно из пористого бетона или газобетона.

В продаже сегодня есть крепежные элементы для любых материалов, потому подобрать изделие для своих целей не составит труда. Самое главное — рассчитать размеры и глубину, все остальное — дело техники.

Основные виды

Именно от основных видов, которые представлены в продаже, будут зависеть особенности монтажа не только самого болта, но и того изделия, которое вы будете фиксировать к стене. При этом современный рынок предлагает множество вариантов, но среди них хотелось бы выделить следующие разновидности:

1. Болт с гайкой. Этот вариант самый распространенный. Здесь конструкция имеет резьбу на шпильке, на которую, с предварительно установленной шайбой, накручивается гайка. Как мы говорили раньше, конструкция предполагает наличие распорной втулки. При монтаже, поместив изделие целиком в отверстие, диаметр которого должен быть не более чем диаметр распорной втулки, начинают закручивать гайку. При этом болт втягивается, расталкивает края распорной втулки, и она расширяется, прижимая изделие к краям проделанного отверстия. Соединение получается максимально прочным, простым и в то же время разборным. Последнее свойство является значимым, поскольку если применять сварочное соединение, то разобрать уже будет проблематично.

Анкерный болт с кольцом 2. Изделия с крюком и кольцом. От предыдущей разновидности здесь отличает то, что в вершине изделия располагается крюк. Он здесь не случайно, поскольку подобный анкер предназначен для монтажа в горизонтальной плоскости. На него удобно вешать что-то тяжёлое. Например, в спортивных залах такие анкера принято использовать для монтажа бойцовских груш к потолку. Именно спортивный инвентарь и удобно монтировать им, поскольку его всегда можно снять. В быту такой вид крепежа тоже имеет место быть, например, при подключении электричества к частному дому, когда на анкер вешают специальный зацеп с проводом. Одной из разновидностей можно считать аналогичные изделия с кольцом. Их применяют для более сложных и зачастую неразъемных соединений. Кольцо обеспечивает надежную жесткость, позволяет даже выдерживать нагрузки под альпинистами. В зависимости от назначения, само изделие может отличаться по длине, а также другим особенностям. Например, есть короткие, с увеличенным диаметром шайбы, с наличием дополнительного гальванического покрытия, либо обычные, а также изделия, покрытые цинковым слоем.

Довольно часто применяется анкерный болт двухраспорный. Это вариант крепежа, когда изделие имеет две втулки, одна из которых является дополнительным усиливающим узлом. Последнее обеспечивается дополнительной площадью соприкосновения со стенами.

Анкерный болт с крючком

Наиболее узкой разновидностью считается анкерный болт клиновый. Они не нашли широкого применения, как все вышеперечисленные, но тоже имеют место быть на мировом рынке. В отличие от предыдущих вариантов, где основным разборным узлом является втулка, здесь в качестве этого узла выступает подвижный элемент в форме клина.

Когда мы вращаем гайку, клинообразный элемент свободно перемещается. Находя максимально узкое место, он упирается и начинает расширяться под действием внешних сил. Таким образом, соединение получается надежным. Но, конструкция такого анкера сложнее, поэтому он обходится дороже.

Основным действием при монтаже является необходимость проделывать отверстие. Его желательно либо делать чуть меньше, либо таким же диаметром, как и диаметр втулки. В то же время есть и такие разновидности как забивные анкеры.

В отличие от предыдущих видов, здесь необходимо проделать отверстие, вставить туда специальные гильзы, выполнить ударное действие специальным гвоздём, после чего его извлечь и закрутить во внутреннее пространство болт, либо крюк или что-то другое, чтобы выполнить монтаж в дальнейшем.

Отличить изделия можно и по типу инструмента, которым будем работать. Зачастую в основании анкера лежит гайка, воздействуя на которую гаечным ключом можно создать необходимое давление. Это позволит расширить гильзу даже в самых труднодоступных местах. Что касается других модификаций, то это разновидности под отвёртку.

Анкерный болт с гайкой двухраспорный

Их покупают значительно реже, поскольку отвертка не способна создать такое усилие, как гаечный ключ. Но, это удобно тогда, когда производится скрытая установка анкерных болтов. Поэтому если такой тип и применяется, то при небольших диаметрах, например, когда диаметр втулки менее 12 мм.

Классификации по различным параметрам

Каждый строитель подтвердит, что качественные анкеры обладают высокой прочностью. По этой причине их применяют на бетонных конструкциях большой массы, где на места соединения приходится высокая нагрузка. Например, их используют для крепления перил, ограждений, а также применяют для закрепления балконов и фасадов.

https://youtube.com/watch?v=LkLmNL9CWKg

Крепление предметов с помощью анкеров дает возможность выполнять надежную фиксацию необходимых элементов или к бетону, или цельному камню. Используемые для фиксации конструкций и предметов анкеры могут быть нескольких видов:

• с анкерной плитой;
• изогнутые;
• прямые;
• съемные;
• составные;
• имеющие конический конец.

Каждая разновидность анкерных болтов имеет свой особый тип исполнения. Размер может варьироваться в зависимости от предназначения крепежа и обычно находится в диапазоне от 1,2 до 14 см.

По способу монтажа применяемые для бетона анкера различаются между собой на:

• глухие. Их установка производится непосредственно перед заливкой бетона. По своему виду крепёж имеет форму изогнутой шпильки. Такая особенность его конструкции обеспечивает возможность для его надежного удержания в фундаменте после застывания. Пока происходит застывание раствора, болты удерживаются за счёт специальных приспособлений — кондукторов;
• съемные. Дополнительно используются специальные плиты или же применяются закладные детали. Фиксация анкера происходит при помощи клея или же используется раствор, который готовится из песка и цемента. В основании болты вставляют в пазы или же их закрепляют, используя для этого цанги. Их монтаж выполняется до начала работ по бетонированию.

По методу установки анкера делятся на химические и механические. Последние бывают следующих видов:

• закладной. При установке закладывается в бетонную смесь, где и происходит его затвердевание;
• клиновой. При выполнении монтажа такого анкера происходит его расширение. В результате обеспечивается необходимая фиксация;
• забивной. В заранее созданное отверстие забивают втулку, в которую входит болт;
• с шайбой. Использование такого крепежного элемента обеспечивает прочную фиксацию элемента у основания. Например, можно легко закрепить бытовой прибор или же надежно зафиксировать навесную мебель;
• С гайкой. С помощью такого типа анкеров можно удобно крепить предметы, отличающиеся значительной массой, на высоте. При фиксации предмета с помощью такого крепежа необходимо на стене заранее установить болт, после этого на него надеваются отверстия в той части, которую необходимо закрепить, а потом зафиксировать при помощи гайки. Анкера этого вида отлично подходят для фиксации бытовых приборов, которые необходимо периодически снимать со стены;
• с крюком или кольцом. Их крепление осуществляется к перегородкам, выполненным из бетона. Обычно они используются для закрепления осветительных приборов или же применяются при выполнении работ, связанных с монтажом коммуникаций. Размер крепежа в данном случае может быть индивидуальным для каждого случая. Чем более тяжелый предмет необходимо зафиксировать, тем более прочным должен быть анкер. Обычно его длина равнозначна толщине основы;
• распорный;
• двухраспорный. Его особенностью является наличие двух подвижных муфт. Благодаря им обеспечивается повышенная прочность;
• рамный. Этот тип анкеров используется для монтажа пластиковых, а также деревянных окон. Особенностью его конструкции является наличие скрытой головки.

Крепеж для древесины

Крепежные изделия, пригодные для соединения конструкций из дерева, имеют несколько особенностей:

• большой диаметр резьбы (от 6 мм до 14 мм и более) компенсирует относительно небольшую механическую прочность основания;
• влажность древесины способна значительно колебаться в разное время года и при разных условиях в помещении, поэтому для избежания коррозии крепежные элементы должны быть защищены латунированием или цинкованием, либо быть целиком изготовленными из устойчивых к коррозии материалов;
• большой диаметр стержня предполагает значительное усилие при его вкручивании. Поскольку шлицы под крестовую или плоскую отвертку не рассчитаны на такие нагрузки, «якорь» чаще всего снабжается не шлицевой, а шестигранной шляпкой. Для вкручивания используют рожковый или торцевой ключ, либо накидную головку.

Виды фундаментных болтов

По конструктивным особенностям выделяют 6 основных типов:

• Изогнутые
• С анкерной плитой
• Составные
• Съемные
• Прямые
• С коническим концом

Характеристики каждого вида

ГОСТ

Тип 1.2 (диаметр 24 ММ ГОСТ 24379.1-80) отличается тем, что устанавливается в «стаканы» готовых фундаментов, которые впоследствии заливаются бетоном.

2. Тип 2 (1-3) – болт фундаментный с анкерной плитой, который устанавливают до бетонирования путем погружения его в колодец.

3. Тип 3 (1-3) – анкер фундаментный составной. Нижнюю его шпильку и муфту монтируют до бетонирования основания. Верхняя часть шпильки составной конструкции ввинчивается в муфту. Затем схватывается с помощью сварки после установки оборудования. Оно обычно монтируется методом поворота или надвижки.

4. Тип 4 (1-3) – анкер фундаментный съемный. Он оправдан для применения тяжелого прокатного, кузнечно-прессового оборудования, когда в процессе эксплуатации необходим ремонт или замена оборудования. При установке этих типов анкерная арматура устанавливается до бетонирования фундаментов, а шпильки устанавливаются уже после бетонирования.

5. Тип 5 – болт фундаментный прямой с шайбой и двумя гайками монтируют в готовые фундаменты. Их ставят уже в просверленные с помощью перфоратора отверстия. Крепятся они эпоксидным или силиконовым клеем или виброзачеканкой цементно-песчаной смесью.

6. Тип 6 (1-3) – болт фундаментный с коническим концом монтируется аналогично 5 типу – в готовый фундамент. При этом болт закрепляют разжимной цангой или цементным раствором при вибропогружении в него шпильки.

На какую глубину следует заделывать фундаментные болты в бетон, состав цементно-песчаной смеси, цементный раствор и клей, марку бетона для заливки фундаментов назначают в проекте в соответствии с действующими нормативными документами, СНиП, ГОСТ, которые утверждены в установленном порядке.

Затягивать фундаментные и анкерные болты следует так, чтобы сила трения, которая создается массой оборудования и усилием затяжки болта, была больше, чем усилия сдвига оборудования в процессе его работы. Тогда болт будет работать в благоприятных условиях – только на разрыв. Крепежные болты для фундамента производят заводы, которые выпускают оборудование и машины. В случае их отсутствия, используются болты на заказ. При этом их диаметр должен равняться диаметру отверстий в лапах машинной рамы. Если нет возможности узнать точную нагрузку на крепеж, то длину анкерных болтов принимают равной 15 диаметрам болта, а длину фундаментных болтов – 20 диаметрам.

Оцинкованный анкерный болт

Оцинкованный анкер такой же, как и другие разновидности внешне. Его отличает наличие оцинкованного металла в конструкции, что не позволяет ему разрушаться даже при внешнем воздействии. Именно поэтому такой анкер равносильно подходит как для монтажа изделия к стене, то есть вертикально, так и к потолку.

Конструкция такого анкера понятна и проста. Окончанием у него может быть как крюк, так и обычная шайба, либо кольцо. Вращая шайбу, мы двигаем шпильку с резьбой, и тем самым, увеличенным в диаметре окончанием, раздвигаем плечики, которые будут воздействовать на стены пробуренного отверстия. Таким образом, происходит фиксация.

Оцинкованный анкерный болт с потайной шляпкой под отвёртку

Диаметр, длина анкерных болтов, диаметр шайбы, а также другие характеристики оцинкованного болта могут отличаться в зависимости от поставленных целей и задач. В то же время такой болт подходит для монтажа к бетону, и абсолютно не подходит для крепления к стене из гипсокартона, пеноблока, а также других мягких материалов.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

• Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
• Вторая – наружный диаметр втулки. По нему подбирают сверло.
• Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
• И последняя – общая длина крепежа.

Классификации

По срокам эксплуатации выделяются анкеры:

По размерам крепежные элементы разделяются на:

• Малые (длиной до 5,5 см и диаметром до 0,8 мм).
• Средние (длиной до 12 см и диаметром до 1,2 см).
• Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

• Для плотных бетонных, кирпичных или каменных материалов.
• Для пустотелых кирпичных и бетонных оснований.
• Для листовых материалов — гипсокартона,
  древесно-стружечных и древесно-волокнистых плит.

По способу крепления выделяются:

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание
(расклинивания, трения, упора, сопротивления материала и т. д.).

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

• Клиновые.
• Распорные.
• Забивные.
• Винтовые.

• Втулочные.
• Разжимные.
• Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

• назначение — фундаментные, потолочные, рамные, универсальные;
• форма — прямые или изогнутые;
• конструкция — цельные или сборные;
• поверхность — гладкая или с резьбой;
• площадь контакта — для плотного или пористого материала;
• способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

• простота установки анкеров в бетон;
• возможность сквозного монтажа;
• высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Саморезы принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Химический анкер

Анкер этого типа — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Область применения анкерных болтов

Крепление различных конструкций, характеризующихся большой массой или наличием движущихся элементов, предполагающих нагрузку на разрыв. Крепление оборудования или перегородок к бетонному фундаменту. Применяется для создания особой прочности:

• ограждений и перил;
• консолей;
• балконов;
• лестниц;
• присоединения конструкций к полнотелому кирпичу, природному камню, бетону;
• соединение элементов различных механизмов;
• рельсов;
• ворот;
• фасадов.

Для сокращения сроков монтажа конструкций и надёжности креплений:

• сплит-систем;
• кондиционеров;
• подвесных потолков;
• кабельных каналов;
• строительных балок;
• оконных конструкций;
• антресолей.

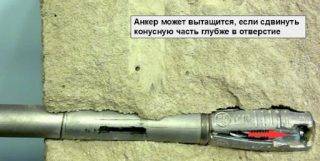

Демонтаж анкерных болтов

Чтобы извлечь анкерный болт, можно использовать несколько эффективных приёмов:

• Открутить гайку на шпильке и постараться забить её как можно глубже, чтобы она свернула распирающую часть обоймы.
• Рассверлить соединение фиксирующей гайки со шпилькой, чтобы она больше не распирала гильзу. Сначала необходимо вытащить обойму, а после – весь болт.
• Просверлить отверстие в центре шпильки-болта, в котором происходит нарезание резьбы. В это отверстие вводится болт, который нужно зафиксировать. Удерживая его, прокрутить гайку на основной шпильке, чтобы произошло проворачивание одновременно с обоймой.
• Шпильку вбить максимально в гильзу, а вместе с ней – фиксирующую гайку. При этом вокруг головки анкера разбить бетонную поверхность вглубь на 1 см. После вытащить изделие при помощи пассатижей.
• Если анкер изготовлен не из металла, его можно выкрутить из стены дрелью. Однако разрушения материала придётся устранять в большом объёме с использованием шпаклевки и цементного раствора.

Прочие виды крепежа

Какими еще способами могут соединяться деревянные конструкции?

Накладки, уголки

Разнообразные перфорированные стальные пластины и уголки не конкурируют с анкерами по дереву, а дополняют их:

Уголки позволяют стыковать доски лаг перекрытия с балками или венцами встык, без врубки;

На фото оцинкованные уголки использованы для соединения стропил со слегой.

Использование пластин дает возможность тем же способом, встык, соединить доски при сращивании лаг или стропил.

Шпильки

Шпилька выполняет ту же функцию, что и болт. Она выгодно отличается от него тем, что наличие гаек с обеих сторон позволяет подтянуть крепление, не проворачивая саму шпильку, зачастую заклиненную соединяемыми деталями. При большой длине крепежа необходимое для этого усилие может быть весьма значительным.

Размеры и характеристики

Как и у любого вида крепежа, важно знать характеристики и размеры анкерных болтов. Среди ключевых моментов выделяют следующие:

Диаметр втулки. Это основной диаметр анкера, который стоит учитывать на момент покупки бура. Рекомендовано, чтобы диаметр посадочного отверстия был на 2 мм больше, чем диаметр втулки. Соответственно, среди наиболее часто используемых диаметров выделяют от 6 до 12 мм.
Диаметр посадочного отверстия

Как мы уже сказали выше, этот показатель имеет важное значение, он должен быть на 2 мм больше, чем диаметр втулки. Соответственно здесь выделяют значение от 8, до 14 мм.
Длина заделки

Под этой величиной понимается максимальная глубина, на которую мы будем сажать фундаментный анкерный болт. В зависимости от разновидностей, длина заделки может быть от 10 до 25см, включительно.
Нагрузка на вырыв. Это особенно актуально, когда мы подвешиваем какой-то груз на анкерный болт по бетону. Эта величина показывает, какую нагрузку может выдержать втулка. Чем больше диаметр, тем мощнее втулка и соответственно тем больше максимальная нагрузка. При этом, расчетная нагрузка всегда больше, поскольку запас прочности должен быть у любого варианта крепежа. Выделяют значения от 3,5 кН.

В продаже есть и более мощные модификации, способные выдерживать значительные нагрузки. Их диаметр зачастую более 18 мм, при этом их длина должна быть существенно выше, не менее 25 см. В таком случае, максимально допустимая нагрузка может составить до 800 кн на 1 см.
