Баббит Б-83

Баббиты (подшипниковые сплавы)

Баббиты — белые легкоплавкие антифрикционные сплавы на основе олова или свинца. Применяются для заливки вкладышей подшипников скольжения различных машин. Основные требования, предъявляемые к антифрикционным сплавам, определяются условиями работы вкладыша подшипника. Антифрикционные сплавы должны иметь высокую износостойкость и малый коэффициент трения между валом и подшипником; достаточную пластичность для лучшей прирабатываемости к поверхности вала; твердость, достаточную для вкладыша как опоры вала, но не вызывающую сильного износа самого вала; обладать микрокапиллярностью, т.е. способностью удерживать смазочные материалы. Указанные требования обеспечиваются неоднородной структурой антифрикционных сплавов, состоящей из мягкой основы с равномерно распределенными в ней твердыми включениями. При вращении вал опирается на твердые частицы, обеспечивающие износостойкость и способность воспринимать сравнительно высокие удельные давления, а мягкая основа, изнашиваясь быстрее, прирабатывается к валу и образует сеть каналов (микрорельеф), удерживающих смазочный материал.

Баббиты — наиболее старые (с 1839г.) и широко применяемые до настоящего времени антифрикционные легкоплавкие беззадирные пластичные гетерогенные сплавы на основе олова и свинца с более твердыми включениями (медь, сурьма, никель и др.). Используются для изготовления подшипников. Пластичная основа (олово, свинец) обеспечивает равномерное прилегание и прирабатываемость подшипника к валу, а твердые включения служат ему непосредственной опорой, обеспечивая небольшое трение и износ.

Марки баббитов: Б-16, Б-83

Баббиты оловянные и свинцовые в чушках ГОСТ 1320-74 — специальные легкоплавкие подшипниковые сплавы. В их строении всегда есть мягкая основа и твердые включения. Баббиты бывают оловянные (сплав олова с сурьмой и медью), свинцовые (сплав свинца с сурьмой, медью и оловом), кальциевые (сплав свинца с кальцием и натрием).

Баббиты изготавливаются в виде чушек и в зависимости от химического состава различают следующие марки: Б-88, Б-83, Б-16, БН. Марки и химический состав баббитов указан в таблице 3.

Применяются баббиты при производстве моторно-осевых подшипников электровозов, деталей паровозов и оборудования тяжелого машиностроения; подшипников, работающие при больших скоростях и средних нагрузках.

Химический состав баббита чушкового оловянного и свинцового по ГОСТ 1320-74 указан в таблице 3.

таблица 3

химический состав, %
марка баббита	основные компоненты
олово	сурьма	медь	кадмий	никель	мышьяк	свинец
Б-88	остальное	7.3-7.8	2.5-3.5	0.8-1.2	0.15-0.25	—	—
Б-83	остальное	10.0-12.0	5.5-6.5	—	—	—	—
Б-16	15.0-17.0	15.0-17.0	1.5-2.0	—	—	—	—
БН	9.0-11.0	13.0-15.0	1.5-2.0	0.1-0.7	0.1-0.5	0.5-0.9	остальное

Массовая доля примесей в чушковом баббите оловянном и свинцовом по ГОСТ 1320-74 указана в таблице 4.

таблица 4

примеси, не более, %
марка баббита	железо	мышьяк	цинк	свинец	висмут	алюминий
Б-88	0.05	0.05	0.005	0.10	0.05	0.005
Б-83	0.10	0.05	0.004	0.35	0.05	0.005
Б-16	0.08	0.2	0.07	—	0.10	0.010
БН	0.10	—	0.02	—	0.10	0.05

Марка	Химический состав, %	Назначение
Б-83	10-12	5.5-6.5	Остальное	—	Для подшипников, работающих при больших скоростях и средних нагрузках (подшипники турбин, дизелей, гребных валов и др)
Б-16	15-17	1.5-2.0	15-17	Остальное	Для подшипников тяжелых машин (моторно-осевые подшипники электровозов, путевых машин и др.)

Баббиты

29.03.2014 19:01

Баббиты, также именуемые подшипниковыми сплавами – это группа антифрикционных сплавов на основе свинца или олова, используемых для изготовления опорных поверхностей подшипников скольжения.

Первый подшипниковый сплав был изобретен в 1839 году Иссаком Бэббиттом в городе Тонтон, штат Массачусетс, США. Позже были разработаны баббиты, имеющие другой состав легирующих элементов (кстати, точный состав подшипникового сплава Исаака Бэббитта не известен).

Баббит – это наиболее часто используемый общеупотребительный сплав, применяемый в качестве тонкого поверхностного слоя в подшипниках скольжения сложной полиметаллической структуры, но изначально он использовался как монолитный антифрикционный материал. Этот сплав характеризуется высоким сопротивлением износу. Баббит является мягким материалом и легко повреждается, вследствие чего он, казалось бы, непригоден для изготовления опорной поверхности. Однако структура материала состоит из мелких твердых кристаллов, распределенных внутри более мягкого металла, что позволяет классифицировать баббит как композит с металлической матрицей. По мере износа подшипника более мягкий металл чуть разрушается, в результате чего образуются проходы для смазки между твердыми верхними кристаллами, обеспечивающими фактическую опорную поверхность. Когда в качестве более мягкого металла применяется олово, оно плавится под действием трения и работает как смазка, защищающая подшипник от износа в случае отсутствия штатной смазки.

В двигателях внутреннего сгорания используется баббит на основе олова, так как он способен выдерживать циклические нагрузки. Подшипниковый сплав на основе свинца имеет тенденцию к возрастанию твердости и образованию трещин, но пригоден для использования в постоянно вращающихся инструментах, таких как дисковая пила.

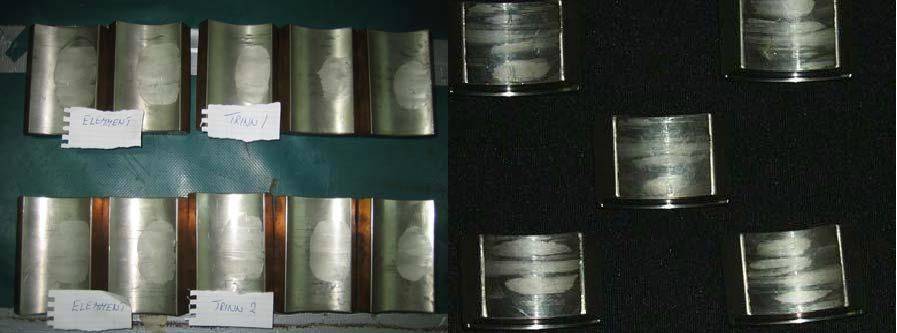

В баббитовом подшипнике традиционного типа имеется чугунный вкладыш, собранный со скользящей посадкой вокруг вала, установленного приблизительно в его конечном положении. Внутренняя поверхность чугунного вкладыша часто просверливается, благодаря чему при заливке баббита внутрь вкладыша образуется своего рода шплинт, фиксирующий фрикционный сплав. Края подшипника затыкаются глиной, после чего на половину зазора между валом и чугунным вкладышем заливается расплавленный баббит.

В промышленности наиболее распространены подшипниковые сплавы, имеющие следующий состав:

олово (Sn): 90 %, медь (Cu): 10 %;

олово (Sn): 89 %, сурьма (Sb): 7 %, медь (Cu): 4 %;

свинец (Pb): 80 %, сурьма (Sb): 15 %, олово (Sn): 5 %.

В состав баббита могут входить следующие присадки: кадмий (Cd), кальций (Ca), медь (Cu), натрий (Na), никель (Ni), магний (Mg), мышьяк (As), сурьма (Sb), теллур (Te).

Температура плавления различных марок этого сплава варьируется от 300 до 440 °C.

Баббиты на основе олова превосходят баббиты на основе свинца по коррозионной стойкости, износостойкости и теплопроводности.

В свою очередь баббиты на основе свинца имеют по сравнению с оловянными более высокую рабочую температуру. Они используются для изготовления подшипников дизельных двигателей внутреннего сгорания и прокатных станов.

Общим серьезным недостатком всех подшипниковых сплавов является низкая усталостная прочность. Поэтому баббиты могут успешно работать только в подшипниках с прочным чугунным/стальным или бронзовым корпусом.

При этом долговечность подшипников определяется толщиной слоя баббита, залитого на стальной вкладыш. Чем меньше толщина баббитового слоя, тем больше срок его эксплуатации.

< Предыдущая		Следующая >

Обновлено (29.03.2014 19:29)

Кальциевые баббиты

Основой сплава этой марки является свинец. Свое название баббиты этой группы получили потому, что в их состав входят кальций и натрий. Основным преимуществом сплавов этой группы является невысокая стоимость. Баббит, изготовленный с использованием кальция и натрия, имеет повышенную степень теплопроводности и является материалом очень плотным. Недостатком же сплавов этой группы считается способность очень быстро окисляться.

Чаще всего такие баббиты используются при изготовлении подшипников для рам ж/д вагонов. Объясняется это тем, что ж/д конструкции этого типа тщательно контролируются. А поэтому вышедшие из строя из-за окисления баббита подшипники своевременно заменяются.

Область применения

В зависимости от своих индивидуальных свойств каждая разновидность баббита применяется строго в определённых механизмах и машинах. Все они применяются для заливки боковых стенок вала крепления подшипника. Это помогает значительно снизить коэффициент трения, препятствующий нормальному вращению подшипника. Обладая относительно невысокой температурой плавления, удаётся получить хороший эффект при постепенном притирании вращающихся деталей. Он позволяет значительно снизить износ новых элементов подшипников и повысить их срок службы. Кроме этого при вращении подшипника, в баббите образовываются микроканалы. Через них улучшается смазка всех вращающихся деталей.

Каждая марка баббита имеет особую область применения. Например, оловянные баббиты используют тогда, когда обязательно необходима повышенная износостойкость при высоких скоростях вращения. Особенно востребованы подобные марки, когда требуется обеспечить хорошую вязкость, допустимые температурные показатели и низкий коэффициент трения.

Например, рассмотренный выше баббит марки Б83 применяется в подшипниках, работающих на очень высоких скоростях и повышенных динамических нагрузках. Это могут быть высокооборотистые дизельные двигатели, нижние половины так называемых крейкопфных подшипников низкооборотистых дизелей. Кроме этого их применяют в мотылёвых и рамовых подшипниках, а также в подшипниках, которые служат опорой гребных валов на судах.

Свинцовые баббиты лучше всех переносят сильный нагрев. Их применяют в дизельных двигателях автомобилей, тракторов, экскаваторов. Баббиты марки Б16 применяют в подшипниках, размещённых в двигателях электровозов. Их устанавливают на различные путевые машины и в оборудовании, применяемом в тяжёлом машиностроении.

Баббит марки Б16

Кальциевые баббиты применяют на железнодорожном транспорте, для оснащения подвижного состава, как тепловозов, так и грузовых и пассажирских вагонов.

Разновидности и марки сплава

Разновидности-марки баббитов представлены тремя типами — в зависимости от металла-основы:

1. Кальциевый. Хоть и его основой является свинец, сплав получил свое название по одному из составляющих — в составе также присутствует кальций и натрий. Эти элементы отличают данный баббит самой недорогой ценой, придают ему повышенную теплопроводность и плотность. Но при этом такой сплав быстрее окисляется, что не прибавляет ему износоустойчивости. Поэтому кальциевый баббит в большинстве случаев используют во вкладышах рам вагонов, как грузовых, так и пассажирских — там их чаще всего проверяют и при необходимости быстро заменяют.
2. Оловянный. Основой данного баббита служит олово, которое отличается высоким коэффициентом трения, большой износоустойчивостью и пластичностью, повышенной коррозийной устойчивостью. Этот сплав примерно в два раза крепче своих «собратьев». Поэтому данная марка баббита незаменима для подшипников, на которые приходится максимальная нагрузка и возлагается важная роль. Область их применения — различные малооборотные двигатели. Кроме олова, в этом сплаве присутствует либо кадмий и никель, либо сурьма и медь. Недостатком оловянного баббита будет только его самая высокая среди данных сплавов цена.
3. Свинцовый. Мягкими составляющими здесь выступают свинец и сурьма — 87 % и 13 % соответственно в данном сегменте. Твердый элемент сплава — это кристаллическая сурьма (5 % уже от общего объема). Данный баббит не выделяется эластичностью, оттого и используется для производства не самых нагруженных подшипников. Однако при этом он замечателен тем, что отлично переносит высокотемпературный нагрев элемента. Стоит отметить, что такие баббиты более других подвержены коррозии. Их стезя — дизельные моторы тракторов и автомобилей.

Марки свинцового баббита — Б16 (свинец — основной элемент), БС6, БН (свинец, олово, никель, медь, мышьяк, кадмий, сурьма). Они, как и оловянные, произведены по ГОСТ 1320-74. Кальциевые сплавы соответствуют ГОСТ 1209-90; их разновидности — это БК2, БКА, БК2Ц, БК2Ш. Марки оловянного баббита — Б83, Б83С (небольшое добавление свинца), Б88. Разновидность Б83, к примеру, — это 80 % оловянной составляющей, 12 % сурьмы, 6 % меди и, в среднем, по 0,1 % висмута, свинца, железа, мышьяка, алюминия. А Б6 — это 88 % свинца, 0,3 % меди, 0,1 % железа, небольшая доля цинка и мышьяка.

Сфера и область применения баббита. Где применяется баббит.

Среди широко применяемых материалов зачастую есть такие, о которых рядовой потребитель мог и не слышать. Одним из таких материалов является баббит – сплав металлов на свинцовой или оловянной основе с незначительным количеством легирующих веществ

Как в промышленности, так и в повседневной жизни он занимает важное место, что обуславливает его уникальные сферы и области применения, о которых речь пойдет далее

Характеристика баббита

Баббит — металлический сплав, в основе которого лежит олово или свинец в различных пропорциях. Баббит является антифрикционным материалом. Это значит, что он обладает невероятно низким коэффициентом трения, а потому повсеместно используется в целях стабилизации при воздействии высоких нагрузок.

В качестве легирующих веществ используются такие металлы как медь, сурьма, кадмий, натрий, мышьяк и некоторые другие. Имеет невысокую температуру плавления – от 280 ̊С до 400 ̊С в зависимости от составляющих сплава. Чтобы понять, какими техническими характеристиками обладает баббит, нужно рассмотреть виды и марки баббита.

Виды и марки баббита

Весь используемый баббит делится на виды и марки. Основными видами являются свинцовый, оловянный и кальциевый баббит. Названия соответствуют металлу, которого в сплаве преимущественное количество. Свинцовый баббит хоть и не эластичен, но хорошо переносит высокие температуры, от чего повсеместно используется в качестве составляющих двигателя. Оловянный баббит характеризуется большей устойчивостью к внешнему воздействию и коррозии, он также более пластичен. Однако это обуславливает и его сравнительно высокую стоимость. Кальциевый баббит является самым доступным видом из-за небольшой стоимости, но стоит учитывать, что он подвержен коррозии и окислению, поэтому быстро изнашивается.

Баббит также делится на марки для удобства в использовании в промышленной деятельности. Самыми распространенными являются Б16 (основа – свинец), Б83 (основа – олово) и СОС6 (кальциевый). Цифры указывают на процентную долю основного в сплаве металла.

Сферы и области применения

Так как баббит обладает уникальными техническими характеристиками, он активно используется в промышленности. Сферы его применения ограничиваются всего несколькими областями, в которых он просто незаменим. Рассмотрим сферы и области применения баббита более подробно:

— производство подшипников. Из баббита формируется тонкий слой в основе подшипника. Если подшипник подвержен высоким температурам, используют оловянный баббит, если же в приоритете долговечность – свинцовый

Важно знать, что чем тоньше слой данного сплава, тем больше будет срок эксплуатации подшипника

— тяжелое машиностроение. Практически во всех машинах металлургии и горнодобывающей промышленности он используется в поршнях, подшипниках и других подвижных конструкциях. Кальциевый баббит повсеместно используется в легкозаменяемых деталях из-за его невысокой стоимости.

— автомобилестроение. Баббит является незаменимой составляющей дизельных двигателей автомобилей и сельскохозяйственной техники (используется свинцовый баббит из-за его относительной устойчивости к высоким температурам). Также он используется в движимых составах пассажирских и грузовых вагонов.

Баббит – это материал с уникальными свойствами

На протяжении своей полуторавековой истории он и по сей день не утратил актуальности и важности в механике. Данный материал имеет как достоинства, так и недостатки, однако правильное его использование обеспечит долгую и стабильную работу механической конструкции

Оборудование

Какое оборудование используется для заливки подшипников баббитом? Для этого производят специальные комплекты оборудования, например, КО-2, на котором подшипники изготавливаются методом центробежного литья.

Этот комплект выпускают в нескольких модификациях:

• МПС — для заливки подшипников скольжения 8ТН.263.028 и 8ТН.263.029;
• D360 x L310 — для заливки подшипников скольжения с наружным диаметром до 360 мм, внутренним диаметром от 40 мм и длиной до 310 мм;
• D950 x L500 — для заливки подшипников скольжения с внешним диаметром до 950 мм, внутренним диаметром от 60 мм и длиной 500 мм.

Использование специального оборудования позволяет заливать баббит более аккуратно, без перерасхода и дефектов.

Для выплавки баббита из вкладышей старых подшипников также выпускаются специальные печи, например, камерные типа ПКН разного размера и мощности:

• ПКН-0,6-2000 мощностью 100 кВт,
• ПКН-0,6-180 мощностью 26 кВт.

Печи сделаны из огнеупорных материалов, а в качестве нагревателей используются спирали из проволоки суперфехраль. Они оборудованы поддоном для установки вкладышей подшипников и лотком для слива расплавленного баббита.

Для заливки сплава во вкладыши подшипников применяются и другие типы печей, например, ППН с нижним клапаном разлива. В такие печи помещают тигели с баббитом. Они также нагреваются электрическими нагревателями. Такие печи имеют канал для аварийного слива, управляются с пульта, на котором задаются режимы работы. Печи типа ППН позволяют дозировано разливать баббит во вкладыши подшипников.

Подшипниковые заводы и производители подшипников

Подшипниковые заводы производят важную продукцию для машиностроительного комплекса России: в любой промышленной отрасли используются механизмы, оборудование и агрегаты, важным конструкционным элементом которых являются подшипники – технические устройства, представляющие из себя часть опор вращающихся валов и осей, обеспечивающие движение деталей относительно друг друга, минимизирующие их трение и износ. Долговечность, работоспособность оборудования, коэффициент его полезного действия в значительной мере определяется качеством установленных в нем подшипников.

В машиностроительной промышленности широко применяются как контактные подшипники (с трущимися поверхностями – подшипники качения и скольжения), так и бесконтактные – магнитные подшипники без трущихся поверхностей.

Подшипниковые заводы выпускают следующие основные типы подшипников:

• шариковые (применяются в электродвигателях, насосах, станочных шпинделях, небольших высокоскоростных редукторах, деревообрабатывающих станках, медицинском оборудовании);
• роликовые цилиндрические (устанавливаются в больших электродвигателях, насосах, мощных редукторах, шпинделях металлорежущих станков, осевых буксах ж/д транспорта);
• роликовые конические (применяются в косозубых механических передачах, ступицах автотранспорта, осевых буксах ж/д транспорта,);
• двухрядные самоустанавливающиеся (производятся для бумагоделательных машин, металлургических прокатных станов, больших вентиляторов, опор ветряных электрогенераторов, карьерных машин и др.);
• игольчатые (предназначены для редукторов, двигателей внутреннего сгорания, систем рулевого колеса, тормозных систем, опор осей, двигателей моторных лоток, электроинструмента, копировальной техники, спортивных тренажеров и т.д.);
• упорные шариковые (применяются в вертикальных валах, вращающих центрах металлорежущих станков, домкратах);
• упорные роликовые (используются в генераторах переменного тока, экструдерах, поворотных узлах металлургического оборудования, тяжелонагруженных вертикальных валах).

Для создания каждого типа подшипника предусмотрена своя технологическая цепочка, однако общими для всех подшипниковых производств являются следующие операции: токарная обработка, обработка давлением, шлифовка, термообработка, сборка.

Основным материалом для подшипника до конца XX в. служила сталь. Современные быстроходные шариковые и цилиндрические подшипники создаются из нитрида кремния – синтетического керамического материала, позволяющего достигать 2-кратного увеличения скорости вращения по сравнению со стальным аналогом.

В России производство подшипников началось в 1916 г. по инициативе племянника Альфреда Нобеля – Эммануила.

В СССР к началу 90-х гг. насчитывалось 33 завода, выпускающих подшипники, каждый из которых имел свою специализацию и производил продукцию для определенного машиностроительного предприятия.

Сегодня в России насчитывается более 200 предприятий, производящих подшипники, однако большую часть продукции выпускают несколько крупнейших заводов, сосредоточенных в Московской, Вологодской, Волгоградской и Самарской областях.

Виды баббита

В зависимости от основы, используемой при изготовлении, различают три его вида:

Свинцовый

В этом виде в качестве мягких металлов используется свинец и сурьма в процентном соотношении 87% к 13% соответственно. Это соединение двух металлов называется эвтектика, оно же является его мягкой основой. Твердыми частицами при таком виде сплава будут кристаллы сурьмы, составляющие 5% от всего объема.

Свинцовый баббит используют для ненагруженных подшипников, так как соединение сурьмы и свинца уступает по эластичности другим аналогам.

Оловянный

Этот вид является самым износостойким, так как содержит в своей основе олово, которое известно своей пластичностью, высоким коэффициентом трения и износа.

По статистике оловянный баббит в два раза выносливее, чем, например, свинцовый, поэтому именно его выбирают для изготовления подшипников, которые будут выполнять ответственную функцию или иметь интенсивную нагрузку.

В оловянном сплаве обязательно должны присутствовать медь с сурьмой или никель с кадмием, которые придадут сплаву твердую опору.

Внимание! Из-за своих высоких антифрикционных свойств, высокой износостойкости и минимального коэффициента трения этот вид считается самым дорогим, среди своих аналогов

Кальциевый

В этом виде, в качестве основы, также используется свинец, а остальной объем составляет небольшое количество кальция с натрием, именно за эти вещества он и получил свое название.

Благодаря, этим двум компонентам кальциевый сплав намного дешевле, чем остальные два вида. Также благодаря кальцию, этому виду свойственна маленькая теплопроводность и высокая плотность.

Большим недостатком кальциевого баббита является то, что он быстро окисляется и соответственно обладает низкой износостойкостью, это значительно снижает работоспособность будущего подшипника.

Обычно такой сплав используется во вкладышах рам грузовых или пассажирских вагонов, где подшипники часто проверяются и меняются.

Характеристика баббита

Баббит — металлический сплав, в основе которого лежит олово или свинец в различных пропорциях. Баббит является антифрикционным материалом. Это значит, что он обладает невероятно низким коэффициентом трения, а потому повсеместно используется в целях стабилизации при воздействии высоких нагрузок.

В качестве легирующих веществ используются такие металлы как медь, сурьма, кадмий, натрий, мышьяк и некоторые другие. Имеет невысокую температуру плавления – от 280 ̊С до 400 ̊С в зависимости от составляющих сплава. Чтобы понять, какими техническими характеристиками обладает баббит, нужно рассмотреть виды и марки баббита.

Автор изобретения [ править | править код ]

Назван в честь американского изобретателя Исаака Баббита

(Isaac Babbitt ; 1799–1862).

Родился в Таунтоне, штат Массачусетс, США. Работая ювелиром, стал заниматься производством сплавов. В 1824 году открыл в родном городе первую в США фабрику по изготовлению дешевого сплава – заменителя серебра, состоящего из меди, олова и сурьмы. В 1834 году продал свою часть предприятия (существующего до сих пор) и переехал в Бостон, где нанялся на работу в Южно-Бостонскую железоделательную компанию (литейное производство Алджера). Работая там, отлил первую в США латунную пушку. В 1839 году изобрел хорошо известный сейчас антифрикционный сплав баббит. За это изобретение был удостоен в 1841 году золотой медали ассоциации механиков Массачусетса. Конгресс США выкупил у Баббита патент на созданный им сплав за 20 000 долларов. Баббит продолжал разрабатывать различные сплавы, а также занимался производством мыла.

В России баббит стал использоваться в промышленном производстве с 1847 года.

Порядок изготовления самодельной блесны своими руками

С крупной колеблющейся блесны необходимо снять заводное кольцо, соединяющее блесну с тройником. Тройник с помощью лески меньшего диаметра, чем основная леска, привязать ко второму заводному кольцу. Цевье тройника прикрепить мягкой медной проволокой (диаметром 0,4-0,7 мм) к блесне через нижнее отвер­стие для заводного кольца. Лишние концы проволоки откусить и немного развести. Указанное крепле­ние не будет влиять на игру блесны и надежно обеспечит целостность конструкции «тройник — блесна» при забро­сах и небольших усилиях при зацепах за небольшие и не очень прочные препятствия на дне, и в тоже время, в случае «мертвого» зацепа позволит сохранить блесну, потеряв лишь тройник.

Подробнее об оснастке блесен можно почитать в материале «Оснастка блесен»

Рекомендации по выбору диаметра основной лески и поводка:

При использовании лесок и поводков согласно данной таблице запас прочности основной лески по сравнению с поводком составляет в сред­нем 25-30%. Этого вполне достаточно, чтобы пре­дотвратить потерю блесны при зацепах, потеряв лишь тройник.

Правила приема подшипникового сплава

Пункты, осуществляющие прием цветного металлолома, в т.ч. и баббита, при оценке антифрикционного металла ориентируются на стандарты, принятые в 2009 году.

Оценка баббитов по ГОСТ 1639-2009:

Вид лома	Характеристика	Показатели	Норма
Олово	Б83, Б83с, Б88. Лом и куски баббитов	Засоренность Олово Свинец Размер	Не больше 3% Не менее 80% Не более 1,5% Не менее 200мм
Олово	Б16, БН, Бс6, БКА, БЛШ, БК2Ш Лом и куски баббитов	Засоренность Олово Свинец Размер	Не больше 3% Не менее 1,5% Не более 63% Не менее 200мм
Олово	Б 83, Б 83с, Б 88 Стружка	Засоренность Олово Свинец	Не более 4% Не менее 80% Не более 1,5%
Олово	Б16, БН, Бс6, БКА, БЛШ, БК2Ш. Стружка оловянно-свинцовая	Засоренность Олово Свинец	Не более 5% Не менее 5,5% Не менее 63%
Свинец	БКА, БЛШ, БК2Ш, БК2Ц. Отходы кальциевых баббитов	Засоренность Свинец	Не более 7% Не менее 94%
Свинец	БКА, БЛШ, БК2Ш, БК2Ц Лом кальциевых баббитов	Засоренность Свинец	Не более 15% Не менее 94%
Свинец	БКА, БЛШ, БК2Ш, БК2Ц Стружка	Засоренность Свинец	Не более 10% Не менее 86%

Оловянные и свинцовые баббиты входят в категорию цветного металла – олова.

Кальциевые принимают как лом свинца.

Также металлолом делится на категории:

• сплав в форме чушки с допустимым уровнем примесей для прямого переплава;
• брак, не поддающийся исправлению (чушки, осколки), отходы производства (стружка);
• старый лом: баббитовые вкладыши, непригодные для дальнейшей эксплуатации.

Для точной оценки подшипникового сплава необходимы измерительные приборы, с помощью которых определяется химический состав и засоренность.

Заливка подшипников баббитом

Возможность перезалить баббит во вкладыши подшипников — альтернатива замене всего подшипника. Таким образом можно значительно сэкономить. Для заливки или перезаливки вкладышей подшипников баббитом необходимы:

• баббит в кусках 1-2 кг;
• древесный уголь;
• соляная кислота;
• палочки из олова и баббита для лужения;
• паста для промазывания неплотно прилегающих мест формы,
• тигель для плавки металла такого объема, чтобы в нем можно было расплавить баббит для заливки вкладыша за один прием, тигель должен иметь сужающуюся кверху форму, а носик должен выходить из его нижней части;
• форма для заливки подшипника;
• печь или горн (выпускаются специальные электропечи);
• вода температурой 80-90 градусов.

Если необходимо перезалить подшипники, то сначала выплавляют старый баббит. Это делают в специальных печах, а также с помощью паяльной лампы или погружением в расплавленный баббит. Старый сплав необходимо тщательно очистить и обезжирить.

Поверхность подшипника также не должна иметь никаких загрязнений. Ее также обезжиривают и протравливают для лучшего сцепления антифрикционного материала с поверхностью. Для обезжиривания используют раствор каустической соды, после это операции деталь тщательно промывают. Для травления применяют соляную кислоту. В результате на поверхности появляются мелкие бороздки.

После очистки поверхность подшипника лудят, баббит нагревают до необходимой температуры и заливают в форму подшипника. После его застывания залитый подшипник очищают и подгоняют.

Оборудование

Какое оборудование используется для заливки подшипников баббитом? Для этого производят специальные комплекты оборудования, например, КО-2, на котором подшипники изготавливаются методом центробежного литья.

Этот комплект выпускают в нескольких модификациях:

• МПС — для заливки подшипников скольжения 8ТН.263.028 и 8ТН.263.029;
• D360 x L310 — для заливки подшипников скольжения с наружным диаметром до 360 мм, внутренним диаметром от 40 мм и длиной до 310 мм;
• D950 x L500 — для заливки подшипников скольжения с внешним диаметром до 950 мм, внутренним диаметром от 60 мм и длиной 500 мм.

Использование специального оборудования позволяет заливать баббит более аккуратно, без перерасхода и дефектов.

Читать также: Инструмент для вырезания круглых отверстий в дереве

Для выплавки баббита из вкладышей старых подшипников также выпускаются специальные печи, например, камерные типа ПКН разного размера и мощности:

• ПКН-0,6-2000 мощностью 100 кВт,
• ПКН-0,6-180 мощностью 26 кВт.

Печи сделаны из огнеупорных материалов, а в качестве нагревателей используются спирали из проволоки суперфехраль. Они оборудованы поддоном для установки вкладышей подшипников и лотком для слива расплавленного баббита.

Для заливки сплава во вкладыши подшипников применяются и другие типы печей, например, ППН с нижним клапаном разлива. В такие печи помещают тигели с баббитом. Они также нагреваются электрическими нагревателями. Такие печи имеют канал для аварийного слива, управляются с пульта, на котором задаются режимы работы. Печи типа ППН позволяют дозировано разливать баббит во вкладыши подшипников.

Форма поставки оловянных баббитов:

1. Баббиты должны быть изготовлены из первичных и вторичных металлов в виде чушек массой не более 22 кг.
2. Форма чушек баббита Б83, Б83С, Б88 должна соответствовать указанной на чертеже. Размеры на чертеже указаны для изготовления изложниц. Допускаемые отклонения по размерам изложниц должны соответствовать 10-му классу точности по ГОСТ 26645. По согласованию изготовителя с потребителем допускается изготовление чушек баббитов других форм.
3. Поверхность чушек баббита должна быть чистой, без шлаковых загрязнений. Допускаются цвета побежалости.
4. В изломе чушек баббит должен быть однородным, без окислов, шлака и других инородных включений.

Условия применения оловянных баббитов:

Марка	Характеристика нагрузки	Удельное давление, p, кгс/см2	Окружная скорость V, м/с	Напряженность работы P*V, (кгс/м)/(см2*с)	Рабочая температура, град. C
Б88	Спокойная ударная	200, 150	50	750	75
Б83	Спокойная ударная	150, 100	50	750, 500	70
Б83С	Спокойная ударная	150, 500	50	750, 500	70

Физико-механические свойства оловянных баббитов:

Марка	Плотность, г/см 3	Твердость по Бриннелю НВ 5/62, 5/60, НВ 2, 5/15, 6/60 при 20 град. С	Предел текучести при сжатии, кгс/мм2	Предел прочности при сжатии, кгс/мм2	Температура начала расплавления, град. С	Тепература плавления, град. С	Температура заливки, град. С
Б88	7,35	27,0-30,0	—	—	—	320	380-420
Б83	7,35	27,0-30,0	8,0-8,5	11,0-12,0	240	370	440-460
Б83С	7,4	27,0-30,0	—	—	230	400	440-460

Среди баббитов лучшими антифрикционными свойствами обладают оловянные. Они применяются для подшипников ответственного назначения, когда от антифрикционного материала требуются минимальный коэффициент трения, высокая износостойкость и вязкость. По сравнению с баббитами на основе свинца износ оловянных баббитов в два раза меньше. Все оловянные баббиты содержат в своем составе сурьму и медь, а баббит Б88 дополнительно легирован кадмием и никелем. Структура оловянных баббитов состоит из мягкой основы (раствора сурьмы в олове) и равномерно распределенных в ней твердых частиц химического соединения SnSb. Таким образом, сурьма упрочняет мягкую основу баббитов и создает включения высокой твердости. Добавка меди дополнительно увеличивает твердость оловянных баббитов (за счет образования твердых включений Cu 3 Sn и препятствует ликвации по плотности. Незначительные добавки кадмия и никеля не образуют новых составляющих в структуре баббита Б88, но уменьшают размеры кристаллитов химического соединения. Недостаток оловянных баббитов — высокое содержание дорогого и дефицитного олова.
