Производственные технологии
Как известно, чугун производится в специальных доменных печах. Основным сырьем для его получения служит железная руда. Технологический процесс изготовления состоит в восстановлении оксидов железной руды и получении в результате этого иного материала — чугуна. Для его изготовления используются такие виды топлива, как кокс, термоантрацит, природный газ.
Для производства одной тонны чугуна требуется около 550 килограмм кокса и приблизительно тонна воды. Объемы загружаемой в печь руды будут зависеть от содержания в ней железа. Как правило используют руду, в составе которой содержится железа не менее 70%. Все дело в том, что экономически нецелесообразно использовать меньшую его концентрацию.
Первым этапом производства чугуна является его выплавка. В доменную печь засыпается руда, а затем — коксующийся уголь, который необходим для нагнетания и поддержания требуемой температуры внутри шахты печи. Эти составляющие во время горения принимают активное участие в протекающих химических реакциях в качестве восстановителей железа.
Тем временем в печь погружается флюс, который выступает в роли катализатора. Ускоряя плавку пород, он тем самым поддерживает скорейшее высвобождение железа
Немаловажно знать, что перед загрузкой в печь руда проходит необходимую предварительную обработку. Она измельчается на дробильной установке, поскольку более мелкие частицы плавятся быстрее
Затем ее промывают, чтобы удалить частицы, не содержащие металл. Далее сырье подвергается обжигу, вследствие чего из него извлекается сера и другие инородные компоненты.
На втором этапе производства в заполненную и готовую к эксплуатации печь подается через специальные горелки природный газ. Кокс участвует в разогреве сырья. Происходит выделение углерода, который, соединяясь с кислородом, образует оксид. Он, в свою очередь, способствует восстановлению железа из руды.
При увеличении объема газа в печи снижается скорость протекания химической реакции. Она может и совсем остановиться при достижении определённого соотношения газа. Углерод проникает в сплав и соединяется с железом, при этом образуя чугун. Нерасплавленные элементы остаются на поверхности и вскоре удаляются. Такие отходы называются шлаком. Его используют для изготовления других материалов.
Первый этап производства
Выплавка чугуна происходит следующим образом. В первую очередь в печь засыпают руду, а также коксующиеся марки угля, которые служат для нагнетания и поддержания требуемой температуры внутри шахты печи. Помимо этого, эти продукты в процессе горения активно принимают участие в протекающих химических реакциях в роли восстановителей железа.
Параллельно в печь отгружается флюс, служащий в качестве катализатора. Он помогает породам быстрее расплавляться, что содействует скорейшему высвобождению железа.
Важно заметить, что руда перед загрузкой в печь подвергается специальной предварительной обработке. Ее измельчают на дробильной установке (мелкие частицы быстрее плавятся)
После она промывается с целью удаления частиц, не содержащих металл. После чего сырье обжигают, за счет этого из него удаляется сера и прочие чужеродные элементы.
Второй этап производства
В загруженную и готовую к эксплуатации печь подают природный газ через специальные горелки. Кокс разогревает сырье. При этом выделяется углерод, который соединяется с кислородом и образует оксид. Этот оксид впоследствии принимает участие в восстановлении железа из руды. Отметим, что с увеличением количества газа в печи скорость протекания химической реакции снижается, а при достижении определённого соотношения и вовсе останавливается.
Избыток углерода проникает в расплав и входит в соединение с железом, формируя в конечном счете чугун. Все те элементы, которые не расплавились, оказываются на поверхности и в итоге удаляются. Эти отходы именуют шлаком. Его также можно использовать для производства других материалов. Виды чугуна, получаемые таким образом, называются литейным и передельным.
Виды чугуна
В основном чугун классифицируют по форме углерода, который содержится в сплаве.
Белый чугун
Белый чугун имеет характерный окрас скола, так как углерод (С) входит в состав в виде цементита (Fe3C), который образуется когда расплав остывает. Цементит – это твердый тугоплавкий материал.
В доэвтектическом сплаве углерод содержится в перлите и ледебурите. В эвтектическом сплавеуглерод входит в состав ледебурита. В заэвтектическом он содержится в первичном цементите и ледебурите.
В первоначальном виде он нигде не используется, т.к. его тяжело обрабатывать инструментами при механической обработке. Конечно, возможно использовать насадки из карбидов (ВК), но трудоемкость процесса очень велика. Поэтому белый чугун используется в качестве сырья для получения ковкого чугуна.
Серый чугун
Серый чугун также берет свое названия от оттенка на сколе. Он имеет в составе фракции графита, которые могут иметь разную форму. При добавке кремния, он способствует осаждению углерода.
Физико-механические свойства, а также структура серого чугуна, зависят от условий остывания после кристаллизации.
Быстрое охлаждение приведет к преобладанию перлита в составе чугуна. Закалка (другими словами термообработка) может повысить прочность и твердость, но при этом чугун становится хрупким, что может быть не приемлемо.
Медленное остывание приводит к росту содержания феррита. Феррит – это сплав железа с оксидами, в основном с Fe2O3. При таких условиях улучшается пластичность.
Поэтому условия, при которых остывает сплав, выбирают, ориентируясь на желаемые параметры конечного продукта.
Серый чугун используется для литых изделий и конструкций (чугунного литья).
Он имеет невысокую температуру отвердения, хорошую жидкотекучесть, нет склоненности к образованию раковин. Серый чугун хорошо реагирует на сжатие, но плохо противостоит растяжению/изгибу. Это происходит из-за углеродных вкраплений, которые приводят к низкой трещиностойкости.
Маркировка серого чугуна состоит из символов СЧ (серый чугун) и цифры, которая обозначает предельную прочность в кг/мм2: например, СЧ35. В наиболее распространенных чугунах содержание углерода ниже 3,7%.
Ковкий чугун
Для производства ковкого чугуна, белый чугун нагревают до необходимой температуры, выдерживают определенное время, и потом медленно охлаждают (процесс называется «отжигом»). Это способствует процессу распада Fe3C и выделению графита с образованием феррита.
При этом включения углерода по не имеют схожести с аналогичными в сером чугуне. Поэтому стойкость к разрыву и ударная вязкость из-за этих различий характерна ковкому чугуну.
Маркировка ковкого чугуна состоит из букв «КЧ» и добавления цифр, которые указывают на допустимую прочность на растяжение в МПа х 10-1 и максимальное относительное удлинение. Например: КЧ 37-12.
Высокопрочный чугун
Высокопрочный чугун это вид серого чугуна, в котором графитовые образования имеют шаровидную форму. Из-за такой округлости включений кристаллическая решетка становится не склонна к образованию трещин.
Высокопрочные чугуны имеют ценные первичные свойства чугунов (стойкость к сжатию, жидкотекучесть и т. д.), при этом имеют характерные для сталей предел текучести при растяжении, трещиностойкость и пластичность.
Маркируется аналогично ковкому, но с буквами «ВЧ».
Передельный чугун
Передельный чугун используется как сырье для выплавки стали. При этом он может даже не покидать предприятие, где его произвели.
Специальный чугун
К таким видам чугуна относят антифрикционный чугун и легированный чугун.
Выпуск этих марок имеет не большой объем, примерно до 2% от всего впускаемого чугуна. Такие виды чугуна могут иметь в составе большое количество легирующих элементов. Сфера использования имеет ограниченные цели и специфические условия.
Антифрикционный чугун может использоваться для изготовления деталей, подвергающихся трению. Основным компонентом для легирования является хром, также могут использоваться никель, титан, медь и другие металлы. Он имеет высокую твердость (до HB 300) и низкий коэффициент трения (до 0,8 при отсутствии смазки).
Базовыми материалами для производства антифрикционного чугуна являются серый, ковкий и высокопрочный чугуны. Маркируется соответственно – АЧС, АЧК, АЧВ.
Использование материала в строительстве
В этом разделе будут рассмотрены классификация, маркировка (марки) и применение чугунов и их сплавов.
Особенности применения
В строительстве используют серый чугун. Белый слишком твердый и хрупкий. Его переплавляют в ковкий чугун или в сталь.
В строительном деле чугун использовался еще в древние времена. Изделия из него получались отменного качества, если строго была соблюдена технология производства. Чугун всегда получали литьем. Изготовленный материал не должен был иметь воздушных раковин, линий формовки и трещин.
- В древние времена из чугуна делали несущие конструкции, которые собирались деталь за деталью. Сначала отливались конструктивные чугунные элементы, а затем основания соединялись крепежными предметами. Особенно часто этот метод использовали в арочных конструкциях.

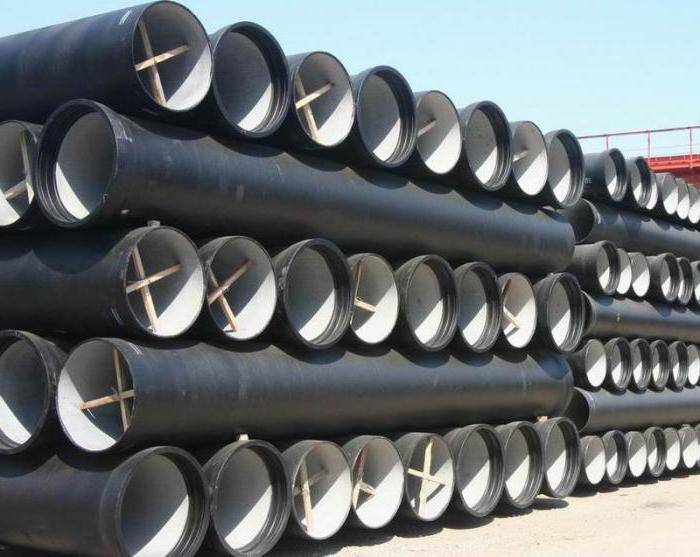

- Чугун всегда использовали для изготовления канализационных труб, стоек и столбовых оснований. Из него делали различные дизайнерский штучки для домов.
- Трубы в наших домах, радиаторы отопления, краны, вентили водоснабжения, фитинги — все это изготовлено с использованием чугуна.
- Сантехнические изделия могут частично или полностью изготавливаться из описываемого материала.
- Особо хочется отметить чугунные радиаторы отопления. Эти приборы пользуются повышенным спросом. Такие радиаторы отопления долговечны, обладают высокой теплоотдачей и отличными теплоаккумулирующими свойствами. Они остаются теплыми и отдают тепло помещению даже спустя час после отключения. Если сравнивать со стальными радиаторами, то они теряют тепло в два разу быстрее.
- Сегодня и в прошлом из чугуна делали решетки. С помощью этого крепкого материала можно было создавать различные формы и конструкции. Интересные узоры и линии сделали чугунные изделия по-настоящему искусными. Некоторые украшения набережных и дворцовые ограждения дожили до сегодняшних дней. Эти произведения искусства были выполнены по идеям знаменитых мастеров. А чугун позволил воплотить эти идеи в жизнь и сохранить до наших дней.
Есть один нюанс. Современные строительные материалы вытеснили чугун. В некоторых изделиях чугун заменили пластиком. Сегодня практически не изготавливают водопроводную арматуру, канализационные трубы, сантехнические фитинги. Однако до сих пор из чугуна делают крышки, ограждения и большие трубы канализации.
Фитинги из чугуна
Литейный чугун
Этот вид чугуна стал популярным благодаря легкоплавкости. Он плавится даже при низких температурах плавления и легко заполняет форму. Отливки из чугуна получаются достаточно прочными и без пузырей.
Если речь идет о качественном литейном чугуне, то он при изменении своего состояние (из жидкого в твердое) не меняет своего объема. Такой эффект достигается благодаря добавлению в чугун специальных примесей в виде фосфора, серы, марганца и кремния.
- Благодаря легкоплавкости из чугуна изготавливают красивые строительные детали, в виде различных фигур. В последующем эти детали надежно скрепляются болтовыми соединениями.
- В архитектурном деле без чугуна никуда. Декоративные чугунные элементы способны украсить любое здание и архитектурный памятник.
Кованные изделия
Чугун очень ценят кузнецы. Этот материал отлично поддается ковке. Связано это все с атомной решеткой материала, которая имеет пробелы. Изготавливать любые изделия из него для кузнеца проще простого. В нашу жизнь плотно вошли следующие кованные изделия:
- Фонари;
- Лестницы;
- Декоративные элементы;
- Ворота;
- Оконные решетки;
- Палисадники;
- Столбы фонарей.
Сегодня кованными решетками, узорами, аппликациями украшают парки, офисы и городскую архитектуру.
Чугун устойчив к коррозии. Он долговечен. И поэтому некоторые чугунные элементы не потеряли вид до сегодняшнего дня. Отмечено, что очень эффектно смотрятся кованные чугунные лестницы (как снаружи дома, так и внутри), ажурные рисунки, скульптуры, решетки для окон, ворота и фонари для улиц.
Лестница из чугуна
Преимущества использования
В строительстве чугун зарекомендовал себя благодаря следующим положительным моментам:
- Чугунные элементы декора производят хороший зрительный эффект.
- Чугунные предметы не подвержены коррозиционным процессам.
- Сложные формы из чугуна получаются очень быстро.
- Чугунные изделия обладают высокой прочностью.
- Несложный производственный процесс.
- Изготовление чугунных изделий стоит недорого.
- Длительный период службы.
Цена на кованные изделия зависит от количества используемого материала, сложности изготовления, скорости выполнения, расценок предприятия. Цена доступна каждому желающему. Все могут украсить модными элементами и решетками свои дома.
О том, как могут применяться чугун и стали, расскажет это видео:
Высокопрочный
Данный вид чугуна получается вследствие образования в металлической решетке включений графита шаровидной формы. Из-за этого металлическая основа кристаллической решетки ослабевает, и сплав обретает улучшенные механические свойства. Образование шаровидного графита происходит благодаря введению в материал магния, иттрия, кальция и церия. Высокопрочный чугун близок по своим параметрам к высокоуглеродистой стали. Он неплохо поддается литью и может полностью заменить стальные детали механизмов. Благодаря высокой теплопроводности данный материал может быть использован для изготовления трубопроводов и отопительных приспособлений.
Белый чугун
Белый чугун применяется в машиностроении значительно реже, чем серый, ввиду его большей хрупкости и высокой твердости, вследствие чего он не поддается механической обработке режущими инструментами.
Белый чугун применяется в машиностроении значительно реже, чем серый, ввиду его большой хрупкости и высокой твердости, вследствие чего он не поддается механической обработке режущими инструментами.
Белый чугун главным образом идет на переделку в сталь. Он содержит от 2 2 до 4 % углерода, который находится в химически связанном состоянии. Белый чугун отличается высокой твердостью и хрупкостью. Литейные свойства этого чугуна низкие.
Белый чугун содержит углерод в виде цементита и имеет белый лучистый вид излома. Такой чугун отличается высокой твердостью, прочностью, высокими износостойкостью и хрупкостью. Он плохо поддается обработке резанием, поэтому его почти не используют. Применяют обычно серый чугун с включениями графита и отбеленной поверхностью, т.е. чугун, поверхностные слои которого имеют структуру белого чугуна для увеличения износостойкости, а сердцевина – структуру серого чугуна. Серый чугун обладает наилучшими технологическими и хорошими физико-механическими свойствами и является основным материалом для различных отливок. Структура металлической основы такого чугуна может быть ферритной, перлитной или перлитно-ферритной, а форма графита – пластинчатая. Излом чугуна серый, обусловленный выделением графита в металлической основе.
Белый чугун по сравнению с серым чугуном обладает худшими литейными свойствами, очень твердый и трудно поддается резанию.
Белый чугун для ковкого чугуна часто плавят в двух печах: вначале в вагранке, затем в электроплавильных печах, где доводят чугун до определенного химического состава и перегрева.
Белые чугуны состоят из перлита и цементита. Из-за большого количества цементита белые чугуны имеют очень высокую твердость ( НВ 450 – 600), но весьма низкую обрабатываемость. Скорости резания деталей из белого чугуна ( чаще всего применяют отбеленный чугун, получаемый из серого чугуна путем его закалки) твердосплавным инструментом не превышают 3 – 10 м / мин.
Белый чугун, применяемый для производства перлитного бело-сердечного ковкого чугуна, содержит повышенное количество углерода, поэтому для его плавки применяют только вагранку.
| Определение минимальной высоты стояка.| Типовая литниковая система для отливки из ковкого чугуна.| Значение угла а, градусы. |
Белый чугун имеет большую усадку ( до 2 %), плохо заполняет форму и к тому же отличается хрупкостью. Для того чтобы усадка при затвердевании металла проходила более спокойно и не образовывалось трещин в отливке, металл рекомендуется подводить через один питатель. Габаритные размеры и масса отливок позволяют это делать, так как из ковкого чугуна обычно получают мелкие отливки, масса которых не превышает 100 кг.
Белые чугуны, применяемые для производства бронефутеровоч-ных плит ( типа плавок № 115 и 226), имеют сравнительно низкую удароустойчивость, но использование их для изготовления плит – с гладкой или волнистой поверхностью ( большой площадью соприкосновения с мелющими телами и измельчаемым материалом) может быть вполне оправдано.
Белые чугуны, расположенные в табл. 6 от плавки № 105 и ниже, по удароустоичивости аналогичны высокоуглеродистой хромо-титановой стали в литом состоянии. Чугуны типа плавки № 120 могут работать в условиях многократных ударных нагрузок.
Белый чугун отличается твердостью и хрупкостью. Он плохо отливается и плохо поддается механической обработке.
Белый чугун ( передельный) – густоплавкий, хрупкий, твердый, трудно поддается обработке резанием. Он используется для получения ковкого чугуна и перерабатывается в сталь.
Белые чугуны используют как износостойкие конструкционные материалы. В таких чугунах весь углерод находится в связанном состоянии с карбидообразующими элементами. Наиболее дешевым и очень эффективным карбидообразующпм элементом является хром.
Что представляет собой серый чугун?
Соответствующий тип чугуна относится к самым распространенным в сфере машиностроения. Данный металл характеризуется наличием в шлифе графита пластинчатой формы. Его содержание в сером чугуне может быть разным. Чем оно больше, тем более темным становится металл на изломе, а также тем мягче чугун. Отливки из рассматриваемого типа металла могут выпускаться любой толщины.
Основные особенности серого чугуна:
- минимальное относительное удлинение — как правило, не превышающее 0,5 %;
- невысокая ударная вязкость;
- низкая пластичность.
В сером чугуне имеется небольшой процент связанного углерода — не более 0,5 %. Оставшаяся часть углерода представлена в виде графита — то есть в свободном состоянии. Серый чугун может выпускаться на перлитной, ферритной, а также смешанной — феррито-перлитной — основе. В рассматриваемом металле, как правило, присутствует значительный процент кремния.
Серый чугун достаточно легко поддается обработке посредством режущих инструментов. Данный металл используется при отливе изделий, которые оптимальны с точки зрения сопротивления сжатию. Например, различных опорных элементов, батарей, водопроводных труб. Распространено применение серого чугуна и в машиностроении — чаще всего при изготовлении деталей, для которых не характерны ударные нагрузки. Например, корпусов для станков.
