Керноотборник. Контролируем качество дорожной одежды

Подготовительные работы

Испытания асфальтобетона по ГОСТ проводятся в несколько этапов, первый из которых предполагает отбор образцов и их подготовку. С этого мы и начнем.

Отбор проб и приготовление смеси

При рассмотрении данного вопроса, мы будем руководствоваться требованиями ГОСТ 12801-84. В процессе подбора состава, смесь готовится в специальной лабораторной мешалке, которая оборудована устройством обогрева.

Песок, щебень и минеральный порошок предварительно высушивают, а после помещения в емкость — нагревают до определенной температуры. В последнюю очередь добавляется вяжущее, также в нагретом виде.

Температура, до которой следует нагревать материал, зависит от вида смеси (горячие, теплые, холодные). Она должна соответствовать значению, указанному в таблице 1.

Лабораторные испытания асфальтобетонного покрытия: требования к температуре нагрева сырья для смеси разного вида:

Вид асфальтобетонной смесиТемпература минерального сырьяТемпература вяжущегоТемпература смеси в процессе изготовления образца
Холодная100-12080-9018-22
Горячая100-11080-9090-100
Теплая120-130100-120120

Перемешивание сырья производится в течение 3-6 минут, точное время, как правило, устанавливают опытным путем. Смесь считают готовой в случае, если минеральный наполнитель полностью покрыт вяжущим и в растворе отсутствуют сгустки. На последнем этапе производится формовка.

Уплотнение будущих образцов, которые будут испытываться на прочность, набухание и водонасыщение, производят несколькими методами, которые зависят от процентного содержания щебня в растворе.

Варианта может быть два:

  • Содержание щебня – менее 35%. В этом случае прессование производят под давлением в 40 МПа;
  • В случае, если щебня – более 35%, уплотнение производят путем вибрирования, а в последующем при помощи прессования под давлением в 20 Мпа.

Уплотнение образца, взятого из холодной смеси, который будет в последующем испытан на слеживаемость, производят под значительно меньшим давлением, составляющим всего 0,5 Мпа. Образцы, отобранные из смеси, должны быть изготовлены в течение первых 30 минут.

При контроле качества готового покрытия, образцы изымают путем вырубки или высверливания. При этом применяют пневмомолоток (вырубка) или буровую установку (высверливание).

Изготовление образцов

Как уже говорилось выше, испытания физико-механических свойств асфальтобетона проводят на образцах цилиндрической формы, которые получают посредством уплотнения раствора в специальных формах. Также могут использоваться образцы-вырубки или керны.

Уплотнение прессованием производится следующим образом:

  • Пресс может быть механическим или гидравлическим. Он должен обеспечивать давление до 40 Мпа;
  • Пресс оборудуется специальным приспособлением, которое позволяет одновременно готовить 3 образца-цилиндра;
  • Формы располагаются в коробке, которая оборудована механизмом подогрева;
  • Для извлечения образцов подобное оборудование для испытания асфальтобетона оснащено упорным устройством;
  • В случае, если мощности пресса недостаточно для одновременного изготовления трех образцов, в нем располагают только одну форму;
  • Электродвигатель включают, давление доводят до 40 Мпа. На последнем этапе готовые образцы извлекаются.

Пресс для испытаний

Уплотнение посредством комбинированного метода подразумевает следующее:

  • Уплотнение производится при помощи вибрирование с последующим уплотнением;
  • Изготовление образцов происходит в одиночных формах;
  • Форма заполняется смесью и отправляется на виброплощадку, на которой закрепляется;
  • Вибрирование длится в течение примерно 3-х минут, затем образец отправляют на доуплотнение под давлением в 20 Мпа. Время воздействия – такое же;
  • При помощи выжимного устройства образец извлекают.

Виброплощадка для уплотнения асфальтобетона

Образцы, изготавливаемые их холодной смеси, которые будут в последующем проверены на слеживаемость, готовят следующим образом:

  • Смесь подогревается до температуры, указанной в таблице 1:
  • Раствор заливают в форму;
  • На верхний вкладыш устанавливается груз, способный обеспечить давление в 0,5 Мпа;
  • Время воздействия – те же 3 минуты;
  • В последующем образец выдерживают еще около четырех часов.

Размер образца и количество необходимой смеси также установлены ГОСТ и зависят от свойства, которое будет испытываться.

Для чего и каким образом проводится испытание на разбухание?

Такое испытание образцов асфальтобетона как распухание также проводится в обязательном порядке. Если данный показатель превышен, то это не только скажется на сроке эксплуатации транспортной автомобильной инфраструктуры, но и создает угрозу жизни и здоровья людей.

Принцип основан на сравнении геометрии материала до и после насыщения влагой. Для осуществления таких опытов потребуется сушильная печь.

Показатель рассчитывается по простой формуле.

Один и тот же образец поочередно взвешивается сначала на воздухе, а затем в воде. После чего образец в течение некоторого времени находится в жидкости, напитывается. По истечении нескольких часов данный образец повторно взвешивается на воздухе и в воде. Полученные данные подставляются в формулу.

Верхние слои асфальтобетона

Дорожная одежда включает в себя несколько слоев асфальтобетона различной плотности. В первую очередь укладывается более пористая асфальтовая смесь, а затем менее пористая и более прочная, рассчитанная на сопротивляемость износу, а также повышению шероховатости покрытия для обеспечения сцепления автомобильных колес с дорогой.

Также плотный верхний слой асфальта препятствует попаданию влаги во внутренние слои дорожного полотна, что повышает срок службы сооружения. Если вода попадет во внутренние слои покрытия, при ее замерзании будет происходить расширение, которое способно разрушить покрытие изнутри. Это особенно актуально для нашей страны, так как в течение года неоднократно происходят перепады температур от плюсовых к минусовым, и обратно.

Основные разновидности асфальтобетона по составу:

  • Песчаный;
  • Гравийный;
  • Щебеночно-мастичный.

Песчаный асфальт

обладает наиболее низкими из данного списка эксплуатационными характеристиками, поэтому подходит для устройства только тех типов покрытия, на которые не будет оказываться серьезного внешнего воздействия. Это могут быть пешеходные зоны или какие-то частные территории.

Гравийный асфальт

имеет более высокие физико-механические характеристики, и может использоваться для устройства покрытия автомобильных дорог высоких категорий. Однако в настоящее время данная разновидность асфальтобетона практически полностью вытеснена щебеночно-мастичными смесями.

Щебеночно-мастичный асфальт (ЩМА)

является лидером данного списка по своим эксплуатационным характеристикам. Может использоваться, в том числе, для дорог I категории с повышенной транспортной нагрузкой. Твердые горные породы в составе ЩМА формируют прочный каркас покрытия, а добавление специальных целлюлозных волокон предотвращает растекание битумного вяжущего.

Обратите внимание

. Цена укладки асфальта будет отличаться в зависимости от материала, так как более прочный асфальтобетон стоит дороже. Однако за счет высоких физико-механических характеристик и длительного срока службы использование высококачественного асфальта более чем оправданно.

Основные разновидности асфальтобетона по технологии укладки:

  • Горячий;
  • Холодный;
  • Литой.
МатериалОписание
Горячий асфальтГорячий асфальт обладает высокими эксплуатационными характеристиками, поэтому дорожная одежда с использованием данного асфальтобетона может использоваться для строительства дорог любых категорий. При укладке смесь необходимо разогреть до 110-130°C, а температура воздуха должна быть не менее +5°C.
Холодный асфальтХолодный асфальт имеет более низкие физико-механические характеристики, поэтому не подходит для устройства покрытия на загруженных автомобильных дорогах. Однако преимущество холодного асфальта в другом – набор прочности происходит за счет испарения углеводородных соединений. Благодаря этому данный материал не нужно разогревать перед укладкой, а работы могут проводиться даже в холодные сезоны. Чаще всего холодные смеси используются для ямочного ремонта, что особенно актуально, когда привести покрытие в норму нужно в кратчайшие сроки.
Литой асфальтЛитой асфальт можно отнести к горячим смесям, так как перед укладкой его разогревают до 190-250°C. Как и горячий, литой асфальтобетон обладает высокими эксплуатационными характеристиками, и может укладывать при температуре воздуха от +5°C. Основной особенностью литых смесей является отсутствие необходимости в уплотнении после укладки. Данный материал имеет жидкую консистенцию, а набор прочности в процессе остывания обеспечивает остаточную пористость в пределах 2%. Может использоваться для дорог любой категории.

Проверка соблюдения технологии укладки асфальта

Качественное асфальтовое покрытие может быть получено только при условии использования хороших материалов и соблюдения технологических приемов работы с ними. Горячий метод укладки асфальта требует поддержания определенной температуры асфальтовой смеси. Для этого используют специальную технику, в которой при перевозке даже на большие расстояния поддерживается необходимый температурный режим.

Уложенное дорожное покрытие также может быть подвергнуто проверке путем взятия проб, которые проходят проверку в лаборатории на прочность, химический состав. По результатам их анализа становится возможным установить уровень сцепления дороги с колесами автомобилей.

Дорожные работы, проводимые , никогда не вызывают нареканий у Заказчиков, так как мы всегда используем только высококачественные материалы и современную технику.

Методы оценки качества бетона

Асфальтоанализатор предназначен для определения содержания битума в асфальтобетоне. Современная оценка качества бетона может проводиться вне лабораторных условий (ранее такой возможности не было). Контроль над качеством осуществляют специальное переносные приборы — плотнометры. Техника прямо на месте определяет уровень плотности покрытия, уровень устойчивости к нагрузкам и водонасыщение.

Лаборатория все еще остается востребованным методом проверки качества. Здесь могут дать более развернутую информацию обо всех возможных факторах и свойствах. Испытание асфальтобетона занимает несколько дней. Для проведения анализов берется несколько проб асфальта. Затем образцы подвергаются воздействиям разного характера, чтобы проверить качество и устойчивость материала.

Определение состава

Перед укладкой дорожного полотна состав проектируют в соответствии с нормами эксплуатации. Проектировка помогает заранее определить будущие свойства бетона, менять их, в соответствии с нужными функциями. В первую очередь, при проверке состава, смотрят на соотношения битума и минеральных веществ. Их соотношение влияет на однородность материала и, соответственно, на качество. Образцы тестируются и проверяются лабораторно.

Состав определяют в асфальтоанализаторах (они разработаны в Европе). Процесс длится не больше часа. Бетон разделяют на составные части:

  • каменная;
  • минеральная;
  • битум.

Битум и твердые материалы не разрушаются и подвергаются дальнейшим исследованиям. Проводят испытания песка и каменных масс. Температура распада составляет 80 °C.

Оценка устойчивости в колееобразованию

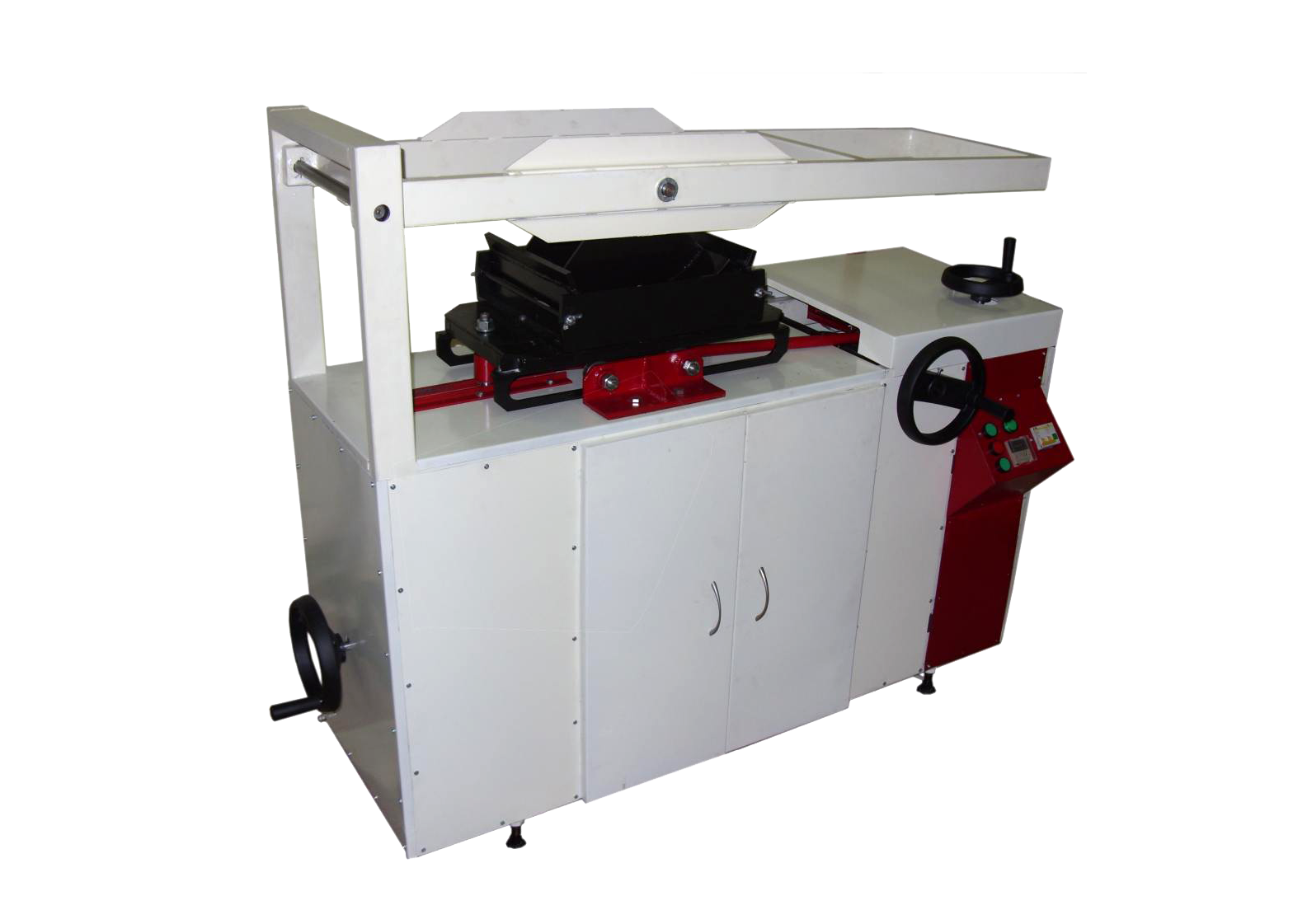

Установка для проведения испытаний на колееобразование. В каждой стране действуют ГОСТы для регламентации устойчивости бетонных растворов к сдвигам и разрушениям. Существует метод прогнозирования (достаточно давно используется в странах Европы и Америки). Таким образом можно оценить колею, которая продавлена колесом.

Устройство, используемое для прогнозирования — секторный уплотнитель. С его помощью можно приготовить бетонную смесь, которая будет максимально похожа на ту, которую используют для дорожного покрытия. Полученные образцы погружают в установку уплотнителя. В нем происходит имитация механических повреждений материала. После эксперимента моделируются специальные графики колееобразования, которые учитывают:

  • глубину впадин;
  • приблизительные условия эксплуатации;
  • граничные сроки использования дорожного полотна;
  • качества и устойчивость к деформации асфальтобетона.

Испытания в условиях отрицательных температур

Низкие температуры меняют вязкостные характеристики асфальтобетона. По сути, меняются свойства асфальтовой смеси. Состав становится более хрупким, не выдерживает динамическое напряжение, становится менее устойчивым. Из готовый смеси делают балку, которую помещают в специальные климатические камеры (перепады температур до -40°C).

Тесты, которые проводятся в климатических камерах:

  • Температуру понижают примерно до -40°C. Образцы, которые помещены в камеру, тянут до состояния разрушения.
  • Температуру постепенно понижают, но никаких действий над балкой не производится. Появляется напряжение в балке, его контролируют и изучают. После серий понижения температуры, балка разрушается окончательно.
  • Балку начинают нагружать специальными материалами, затем резко снимают груз. Рассчитывают время напряжения и расслабления материала.
  • Выставляют постоянную температуру, при которой материал растягивают с поступательной интенсивностью. Измеряют деформацию бетона, фиксируют возможные параметры нагрузки. В результате получаем значения эластичности и вязкости асфальта.

Подобные испытательные системы стремительно набирают популярность. Производители разрабатывают более новое и качественное оборудование, чтобы завоевать рынок.

Подготовительные и основные работы в ходе испытаний кернов асфальтобетона

Выборка цилиндрических образцов осуществляется после проведения работ по уплотнению асфальтобетона (через 1–3 суток для горячих составов, или 15–30 для холодных). Для составления объективной картины необходимо провести не менее трех проб на каждом участке площадью 7000 квадратных метров (или протяженностью 1000 метров). Для отбора образцов подбирается участок, отстоящий от кромки полотна не менее чем на 50 см.

Выемка асфальтобетонных кернов для испытания производится на всю глубину покрытия с помощью специального керноотборника. Размеры образцов могут быть скорректированы исходя из фракции используемого в строительстве щебня. Вес пробы крупнозернистого асфальта может достигать 6 кг при диаметре 100 мм. Образец должен быть цельным, без видимых трещин.

По завершении отбора асфальтобетонные керны, подготовленные для испытания, маркируются и доставляются в лабораторию. Созданные выемки заполняются холодным составом.

Правила отбора проб

Производятся испытательные работы в соответствии с ГОСТом. Первый этап – это выборка образцов материала. Сначала готовится смесь, в соответствии с выбранной технологией. Из готового асфальта формируются образцы для испытаний на прочность, адгезию и набухание. Существует два метода формовки. Они зависят от количества щебня в готовом материале.

Варианты формовки образцов для испытания асфальтобетона в лаборатории:

  1. Щебня в готовой смеси меньше 35%. Прессуют образец под давление 40МПа.
  2. Более 35% в составе асфальта. В таком случае материал уплотняется благодаря вибрированию, а только потом происходит прессовка. Давление пресса – 20 МПа.

Для испытаний асфальтобетона холодного производства прессовка происходит под очень малым давлением – 0,5 МПа. Это позволяет проверить асфальт: сможет ли он долго пролежать без деформаций и разрушений. Взятие всех образцов должно быть выполнено не позже, чем через полчаса после приготовления смеси.

Порядок проведения экспертизы асфальтового покрытия

  • Определяются цели и задачи экспертизы. Специалисты лаборатории изучают проектно-строительную документацию объекта, сметы.
  • Выполняется визуальное обследование дороги. Дефекты фиксируют на фотокамеру. При необходимости измеряют неровности основания или покрытия.
  • Осуществляется вырубка кернов, которые используют в качестве образцов для исследования в лаборатории.
  • В ходе проверки устанавливают толщину слоёв дорожного покрытия, определяют прочность, водонасыщение асфальта и другие показатели.
  • Во время испытаний ведётся протокол, а после завершения исследований составляется заключение, которое передаётся заказчику услуг.

Для оперативного проведения экспертизы используется мобильная лаборатория, установка для алмазного бурения асфальтобетона, вакуумное устройство для измерения показателя водонасыщения и другое оборудование.

Каким должен быть качественный асфальт?

Первый этап создания асфальтобетона — приготовление смеси. От верных пропорций, особенной рецептуры, технологий приготовления и укладки зависит качество материла. Производством смесей занимаются сертифицированные предприятия, на которых каждый этап приготовления отслеживается и фиксируется. Следующий этап — укладка асфальта. Если компания, которая ведет дорожные работы, неправильно транспортировала материал (в несоответствующей температуре), качество ухудшается.

Качественный асфальт:

  • минимально пружинит;
  • разметка не стирается и легко наносится;
  • прочный и надежный;
  • обладает водоотталкивающими свойствами;
  • ровность ;
  • имеет акт качества и гарантии от производителя.

Определение параметра

Чтобы провести определение по нормам Государственного стандарта, необходимо брать образцы – керны – в трех местах покрытия в течение до трех дней при укладке горячего состава и до тридцати дней при работе с холодными материалами.

Технология определения по ГОСТу такая:


Технология укладки и уплотнения

  • высушить образцы, пока масса не станет стабильной, охладить и взвесить;
  • рассчитать фактическую плотность;
  • затем нагреть пробы в термическом шкафу;
  • измельчить их, распределить в форме и уплотнить на прессе с давлением 40 МПа, измерить высоту;
  • по полученным данным вычислить плотность образцов и средний показатель;
  • поделить фактическую плотность на стандартную – это и будет коэффициент уплотнения асфальта при укладке.

При работе с горячими составами уплотняют сперва вибрированием. Полученный параметр нужно сравнить со стандартным – если до стандарта он не дотягивает, значит, на испытуемом участке материал уплотнен недостаточно.

Каким должен быть качественный асфальт?

Первый этап создания асфальтобетона — приготовление смеси. От верных пропорций, особенной рецептуры, технологий приготовления и укладки зависит качество материла. Производством смесей занимаются сертифицированные предприятия, на которых каждый этап приготовления отслеживается и фиксируется. Следующий этап — укладка асфальта. Если компания, которая ведет дорожные работы, неправильно транспортировала материал (в несоответствующей температуре), качество ухудшается.

Качественный асфальт:

  • минимально пружинит;
  • разметка не стирается и легко наносится;
  • прочный и надежный;
  • обладает водоотталкивающими свойствами;
  • ровность ;
  • имеет акт качества и гарантии от производителя.

Предназначение кернов

Изъятие кернов асфальтобетона производят посредством специального оборудования для бурения GOLZ KB-200. Мощность буровой установки позволяет вынимать сегменты диаметром 5, 7, 10, 15 см и толщиной до 40 см.

Взятие образцов из асфальтобетонного полотна необходимо в следующих случаях:

  • Определение толщины конструктивного слоя.
  • Поиск дефектов и нарушений в структуре дорожного покрытия: воздушные карманы, трещины, присутствие инородных тел.
  • Проверка качества сцепления слоёв между собой и более глубокими уровнями полотна.
  • Расчёт коэффициента уплотнения асфальтобетонного слоя.

Методы отбора проб и подготовки образцов

Точность результатов испытаний асфальтобетона зависит от правильности отбора проб и подготовки образцов. При выполнении этих работ мы руководствуемся положениями ГОСТ 12801-98. Для определения характеристик асфальтобетонной смеси и качества дорожного покрытия используются два разных способа отбора и подготовки проб.

Извлечение керна

Керн представляет собой пробу цилиндрической формы, которая извлекается из готового дорожного покрытия. Структурно он может представлять собой один или несколько слоев. Отбор кернов проводится для следующих целей:

  • определение физико-механических характеристик асфальтобетона;
  • оценка толщины покрытия;
  • проверка сцепления слоев дорожного покрытия между собой.

Для извлечения керна используется портативная буровая установка с кольцевой коронкой. Бурение производится на всю толщину покрытия, после чего керн вынимается при помощи щипцов. В качестве смазочно-охлаждающей жидкости для коронки используется чистая вода. При необходимости нижняя часть керна отрезается.

Изготовление образца из смеси

На асфальтобетонных заводах или при приготовлении смеси на грунтосмесительной машине отбираются точечные пробы, которые потом перемешиваются с целью получения объединенной пробы. Также их готовят в лабораторных условиях. Из этих проб формуют и уплотняют образцы, на которых затем проводятся испытания. Для этого используют цилиндрические формы стандартных размеров, вибростолы и гидравлические прессы.

Как мы отбираем керны

Экспертиза бетона позволяет определить соответствие его реальных характеристик проектным. Для этого используются заранее подготовленные заливки образцов, которые передаются в лабораторию для последующего анализа.

Если на первоначальном этапе строительства заливка не была выполнена, технологические свойства бетона определяются через отбор кернов.

Этапы отбора керна:

  • Подготовка оборудования, выбор коронки нужного диаметра.
  • Определение места выработки материала. Если проба берется в панельном блоке или монолите, область проверяется цифровым детектором на наличие арматуры и других металлических предметов.
  • Бурение керна с подачей холодной воды для охлаждения коронки.
  • Извлечение керна, его упаковка.

После завершения работы составляется акт с указанием даты процедуры, описанием материала, схемы отбора образцов. В дальнейшем вырубленный образец распиливается на несколько цилиндров, которые торцуются на специальном станке для придания им правильных геометрических размеров. В некоторых случаях торцы выравниваются эпоксидной композицией или цементным тестом. Готовые образцы выдерживаются в лабораторных условиях в течение 6 дней.

Методы оценки качества бетона


Асфальтоанализатор предназначен для определения содержания битума в асфальтобетоне. Современная оценка качества бетона может проводиться вне лабораторных условий (ранее такой возможности не было). Контроль над качеством осуществляют специальное переносные приборы – плотнометры. Техника прямо на месте определяет уровень плотности покрытия, уровень устойчивости к нагрузкам и водонасыщение.

Лаборатория все еще остается востребованным методом проверки качества. Здесь могут дать более развернутую информацию обо всех возможных факторах и свойствах. Испытание асфальтобетона занимает несколько дней. Для проведения анализов берется несколько проб асфальта. Затем образцы подвергаются воздействиям разного характера, чтобы проверить качество и устойчивость материала.

Определение состава

Перед укладкой дорожного полотна состав проектируют в соответствии с нормами эксплуатации. Проектировка помогает заранее определить будущие свойства бетона, менять их, в соответствии с нужными функциями. В первую очередь, при проверке состава, смотрят на соотношения битума и минеральных веществ. Их соотношение влияет на однородность материала и, соответственно, на качество. Образцы тестируются и проверяются лабораторно.

Состав определяют в асфальтоанализаторах (они разработаны в Европе). Процесс длится не больше часа. Бетон разделяют на составные части:

  • каменная;
  • минеральная;
  • битум.

Битум и твердые материалы не разрушаются и подвергаются дальнейшим исследованиям. Проводят испытания песка и каменных масс. Температура распада составляет 80 °C.

Оценка устойчивости в колееобразованию


Установка для проведения испытаний на колееобразование . В каждой стране действуют ГОСТы для регламентации устойчивости бетонных растворов к сдвигам и разрушениям. Существует метод прогнозирования (достаточно давно используется в странах Европы и Америки). Таким образом можно оценить колею, которая продавлена колесом.

Устройство, используемое для прогнозирования – секторный уплотнитель. С его помощью можно приготовить бетонную смесь, которая будет максимально похожа на ту, которую используют для дорожного покрытия. Полученные образцы погружают в установку уплотнителя. В нем происходит имитация механических повреждений материала. После эксперимента моделируются специальные графики колееобразования, которые учитывают:

  • глубину впадин;
  • приблизительные условия эксплуатации;
  • граничные сроки использования дорожного полотна;
  • качества и устойчивость к деформации асфальтобетона.

Испытания в условиях отрицательных температур

Низкие температуры меняют вязкостные характеристики асфальтобетона. По сути, меняются свойства асфальтовой смеси. Состав становится более хрупким, не выдерживает динамическое напряжение, становится менее устойчивым. Из готовый смеси делают балку, которую помещают в специальные климатические камеры (перепады температур до -40°C).

Тесты, которые проводятся в климатических камерах:

  • Температуру понижают примерно до -40°C. Образцы, которые помещены в камеру, тянут до состояния разрушения.
  • Температуру постепенно понижают, но никаких действий над балкой не производится. Появляется напряжение в балке, его контролируют и изучают. После серий понижения температуры, балка разрушается окончательно.
  • Балку начинают нагружать специальными материалами, затем резко снимают груз. Рассчитывают время напряжения и расслабления материала.
  • Выставляют постоянную температуру, при которой материал растягивают с поступательной интенсивностью. Измеряют деформацию бетона, фиксируют возможные параметры нагрузки. В результате получаем значения эластичности и вязкости асфальта.

Подобные испытательные системы стремительно набирают популярность. Производители разрабатывают более новое и качественное оборудование , чтобы завоевать рынок.

Динамические испытания асфальтобетона


Испытания асфальтобетона нужны для того, чтобы оценить некоторый перечень свойств бетона. Из материала формируют балку либо цилиндр. Образцы кладут в специальное оборудование. Во время тестов меняется режим нагрузок, усиливается или понижается давление и т.д. После испытаний, устанавливают ряд характеристик:

  • жесткость;
  • устойчивость к механическим повреждениям;
  • сроки использования;
  • водонасыщение.

Оборудование, которое проводит испытания, формирует индивидуальные программы для каждого клиента. Вы задаете параметры, которые хотите узнать и специально для вас составляют программу исследований

Контроль качества асфальтобетонных покрытий – Дорожные одежды

Навигация:Главная → Все категории → Дорожные одежды

Контроль качества асфальтобетонных покрытий

Контроль качества асфальтобетонных покрытий Контроль качества производства асфальтобетона включает контроль приготовления асфальтобетонной смеси и строительства покрытия.

Для контроля качества готовой асфальтобетонной смеси определяют следующие показатели: температуру готовой смеси; зерновой состав и содержание битума; пористость минерального остова и остаточную пористость; водонасыщение; набухание; предел прочности при сжатии при температуре 50 °С; 20 и 0 °С; коэффициент водостойкости.

Для контрольных испытаний по ГОСТ 9128—84 отбирают три пробы от каждой партии (партией считают количество смеси одного состава, выпускаемой на одной установке в течение смены, но не более 400 т) непосредственно из кузовов автомобилей.

На асфальтобетонных заводах качество смеси дополнительно оценивают по внешним признакам: цвету, однородности, равномерности распределения битума.

Однородность асфальтобетонной смеси необходимо характеризовать коэффициентом вариации. Коэффициент вариации для основных показателей физико-механических свойств асфальтобетона для верхнего слоя покрытия не должен превышать следующих значений.

В процессе приготовления асфальтобетонной смеси 2—3 раза в смену контролируют соблюдение установленного времени перемешивания минерального материала с битумом. Время перемешивания асфальтобетонной смеси на шлаковых материалах превышает обычное перемешивание на 15—20%. Качество готовой асфальтобетонной смеси проверяют в лаборатории, испытывая образцы, изготовленные из смеси путем формования стандартным способом на гидравлическом прессе.

Наиболее важная часть контроля—проверка степени уплотнения покрытия. Для этой цели берут пробы из покрытия вырубкой или высверливанием и определяют среднюю плотность и водона-сыщение образцов. Из части взятой пробы изготовляют образцы так же, как и при испытании асфальтобетонных смесей. По отклонению средней плотности и водонасыщению образцов с ненарушенной структурой от средней плотности образцов, стандартно уплотненных, судят о качестве уплотнения дорожных покрытий.

При производстве асфальтобетонных работ на дороге возможны следующие дефекты покрытия, вызванные нарушением технологической дисциплины.

Инструментальная проверка качества покрытия заключается в определении коэффициента сцепления шины автомобиля с увлажненной поверхностью покрытия, который определяют лабораторной установкой ПКРС-2 на увлажненном покрытии, по длине тормозного пути или по значению замедления автомобиля «Волга» модели М-21 или М-24, а также прибором маятникового типа МП-3.

Что представляет собой асфальтобетонная смесь, ее виды и технические характеристики, подвергающиеся проверке

Асфальтобетонная смесь – смесь щебня или гравия с минеральным порошком (или без него) и песком.

Состав асфальтобетона

В соответствии с ГОСТ 9128-2013, асфальтобетонная смесь может быть изготовлена на:

  • На щебне;
  • На гравии;
  • На песке.

В соответствии с температурой укладки, смесь может быть: холодной и горячей. В зависимости от размера минерального зерна, смесь бывает крупно- и мелкозернистой, а также – песчаной.

Величина остаточной пористости определяет следующие виды смеси: плотные, высокопористые, высокоплотные и пористые.

Гравийная и щебеночная горячая смесь в соответствии с содержанием щебня бывает:

  1. С содержанием в составе щебня в количестве 50-60%;
  2. С содержанием в составе гравия или щебня в количестве 40-50%;
  3. С содержанием вышеуказанного в количестве 30-40%.

Высокоплотные смеси характеризуются содержанием щебня в количестве не менее 50-70%. Высокопористая смесь подразделяется, в свою очередь, на высокопористую песчаную и щебеночную.

Гравийные и щебеночные смеси (холодные) подразделяют на типы Бх и Вх в соответствии с содержанием щебня в их составе.

Холодные и горячие смеси, изготовленные на основе песка, подразделяются на типы в зависимости от вида песка:

  1. Гх и Г. Такой тип асфальтобетонной смеси изготавливается на основе природного песка из отсева дробления;
  2. Дх и Д изготавливается на основе природного песка или смеси их с отсевом дробления.

Испытание асфальтобетона из смесителя

Готовые асфальтобетонные смеси также проходят проверки. Качественные лабораторные испытания асфальта, взятого из смесителя на производственной линии, проводятся по соответствующему стандарту. Произведенный материал оценивается по ГОСТ 128-98. Определение зернового состава асфальтобетонной смеси осуществляется методом выжигания

Испытания кернов и вырубок также важно для полноценного строительства дорожного полотна. На качество устройства покрытий дорог влияет и определение показателей сдвигоустойчивости

Эти виды проверок проводят по ГОСТ 12801-98.

Испытание ЩМА в лабораторных условиях

Проверок качества грунта, асфальтобетонных смесей, их составляющих, других веществ и материалов множество. Испытание ЩМА является одним из основных и проводится в соответствии с ГОСТ 31015-2002. Стоимость каждого вида работ указана с учетом НДС. АБЗ Линт гарантирует качество выполняемых лабораторных исследований. Для забора проб грунта выезжает специальная мобильная бригада с необходимым оборудованием на базе автомобиля типа «минивен». В помещениях стационарной лаборатории размещены современные приборы для анализов и испытаний разных материалов. Наши лаборанты являются специалистам, обладающими необходимой квалификацией и опытом работы. Клиенты завода могут заказать комплексные исследования или отдельные виды испытаний. Стоимость работ конкурентная наряду с высоким качеством исполнения это гарантирует хороший результат лабораторных анализов на приемлемых условиях. В лаборатории нашего завода достаточно материальных средств для решения сложных задач с целью исследования асфальтов на соответствие стандартам! Керн (в дорожном строительстве) — образец асфальтобетона, цементобетона или другого материала, имеющий цилиндрическую форму и извлекаемый из одного или нескольких слоев дорожной конструкции путем бурения. Отбор кернов осуществляется с целью контроля качества работ по асфальтированию, а также определения физико-механических характеристик асфальтобетона (толщины асфальтированного слоя, степени уплотнения и т.д.). Альтернативным способом отбора проб в асфальтированном покрытии является получение вырубок. Вырубки, в отличие от кернов, имеют не цилиндрическую, а параллелепипедную или кубическую форму.

Плотность асфальтобетонной смеси

Общая плотность асфальтобетонного состава устанавливается двумя способами:

Расчетным методом
.

На основании средних показателей от общей массы минеральной части состава и других содержащихся веществ в асфальтобетоне рассчитывают общую плотность по формуле:

\

Средний показатель двух образцов, с расхождением не более 0,01 г. на куб. сантиметр вносят в результат теста.

Пикнометрическим методом
.

В первом случае обработанные пробы погружают в сосуд с водой и смачивателем, заполненным на 1/3. Полученную смесь размешивают и помещают в вакуумный прибор. Выдерживают при температуре 20 градусов Цельсия, доливают дистиллированную воду и вынимают через 30 минут. Плотность находят по формуле:

\

Каким должен быть качественный асфальт?

Первый этап создания асфальтобетона — приготовление смеси. От верных пропорций, особенной рецептуры, технологий приготовления и укладки зависит качество материла. Производством смесей занимаются сертифицированные предприятия, на которых каждый этап приготовления отслеживается и фиксируется. Следующий этап — укладка асфальта. Если компания, которая ведет дорожные работы, неправильно транспортировала материал (в несоответствующей температуре), качество ухудшается.

Качественный асфальт:

  • минимально пружинит;
  • разметка не стирается и легко наносится;
  • прочный и надежный;
  • обладает водоотталкивающими свойствами;
  • ровность ;
  • имеет акт качества и гарантии от производителя.

Заключение

Качество – решающий фактор отбора асфальтобетона. Компании, которые занимаются дорожным строительством, должны давать 100% гарантии качества своей работы. Отбор бетона происходит на первичной стадии подготовки к работам.

Перечень проб, который устанавливает лаборатория, в обязательном порядке должен быть предоставлен производителем. В первую очередь, именно производитель должен позаботиться о качестве своей продукции и асфальтобетоне, соответствующему ГОСТам.

Не используйте продукцию, образцы которой не были исследованы. Перед тем, как приобрести материал, попросите предоставить гарантии на него. К каждому асфальтобетону должен быть предоставлен документ, подтверждающий качество (с наличием проб и образцов).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
