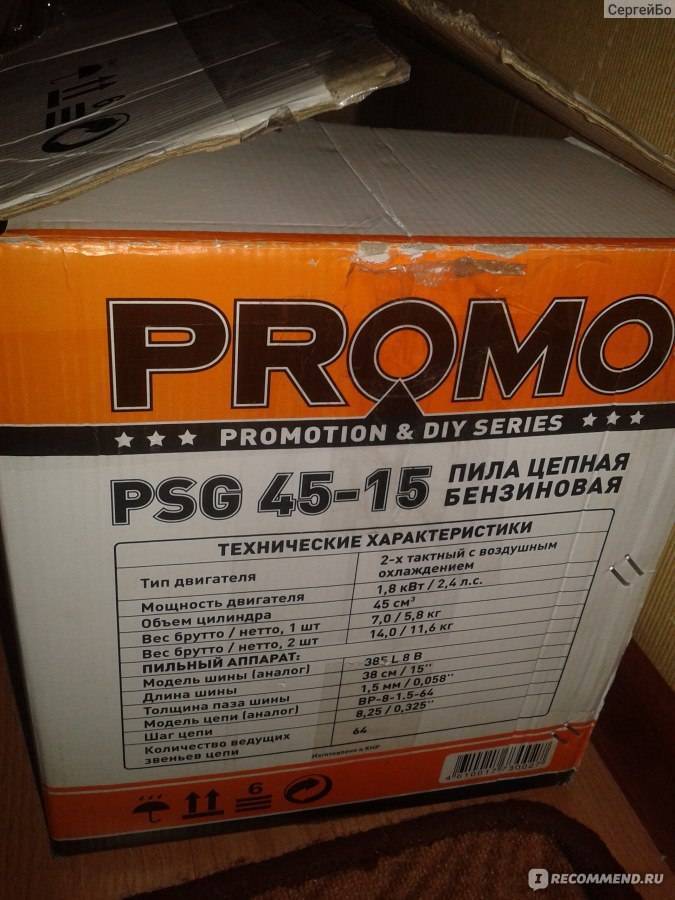

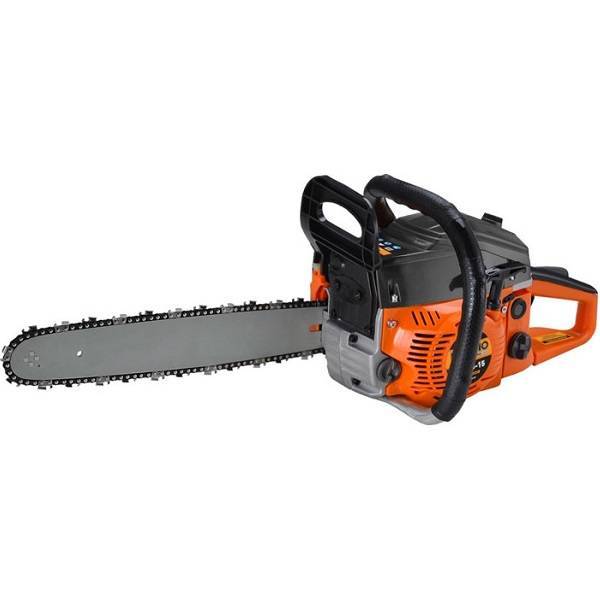

Обзор бензопилы Carver Promo PSG 45-15

Гарнитура

Режущий узел представляет собой комплект направляющей 15-ти дюймовой шины и 64-звенной цепи марки BP-8-1.5-6. Работа гарнитуры отличается плавным ходом, отсутствием перегрева и полной выработкой ресурса.

Для охлаждения и смазки цепи в рабочую зону подается масло из встроенного резервуара. Производительность насоса регулируется в автоматическом режиме, поэтому расход рабочего состава оптимальный.

Конструкция пилы предусматривает автоматическую блокировку цепи при возникновении травмоопасных и нестандартных ситуаций. Аварийный тормоз включается перемещением защитного ограждения в направлении фронта работ.

Отсутствие ловителя порванной цепи компенсируется расширенным основанием заднего держателя.

Пила: Карвер 45-15 в работе

Основные неисправности

Благодаря тому, что современная техника становится новее и модернизированней, усложняется ее конструкция, а следовательно и ремонт. Большое количество поломок можно предотвратить, если придерживаться правил эксплуатации. Самыми распространенными поломками являются:

1. Двигатель не запускается. Для устранения этой проблемы надо проверить или заменить свечу на новую, проверить качество топливной жидкости или заменить на новою.
2. Слабая мощность может возникать из-за некачественной топливной смеси, засоренных фильтров или плохой регулировки карбюратора.
3. Не производится смазка пильного аппарата. Необходимо проверить смазочные каналы и отверстия на пиле и шине.

Устройство карбюратора на бензопиле Carver

На большинстве современных бензопил (Carver не исключение) стоят или полностью однотипные карбюраторы от одного изготовителя (например, фирмы Walbro), или весьма схожие по конструкции. Но даже при отличиях во внешнем виде корпуса, принцип работы всех карбюраторов абсолютно одинаков.

Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулировки. Регулировочные винты на большинстве других моделей пил спрятаны под корпус и часто имеют уникальные фигурные просечки. Поэтому регулировать их можно только специальными «фирменными» отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обычной плоской отверткой. Под регулировочные винты в корпусе есть три отверстия. Поэтому карбюратор на бензопиле Carver можно регулировать, даже не снимая кожуха.

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

• литой корпус из легкого сплава;
• мембранный насос для ручной подкачки топлива перед запуском (подсос);
• диффузор;
• жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
• поплавковая камера;
• распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Что регулируют три винта карбюратора L, H, и T.

На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует не положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.

В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.

Информация о производителе

Производство находится в городе Пермь, Россия. импортирует комплектующие из Китая из собирает из них собственный инструмент под торговой маркой Carver (с 2009 г.). Здесь же аналогичным способом выпускают бензопилы Razer.

Применение

Пила однозначно может использоваться только в качестве домашнего инструмента для заготовки дров, разделки строительных древесных материалов и на приусадебном участке для декоративного формирования кроны фруктовых деревьев.

На производственных предприятиях данная модель не используется из-за низких характеристик. Пила не выдерживает интенсивные нагрузки несмотря на заявленные хорошие показатели от производителя.

Конструктивные особенности

Работать с пилой приятно благодаря виброгасителю и низкому уровню шума (106 дБ). Вес большой – 5,8 кг (рабочий вес – 6,5 кг). Однако сбалансированный центр тяжести компенсирует этот недостаток. В модели реализованы функции быстрого старта и автоматической смазки, но этим сегодня никого не удивить.

Силовой агрегат объемом 45 см³ выдает 2,5 л.с. – это хороший показатель. Для работы с пилой используется топливная смесь из полусинтетического масла для двухтактных двигателей и 89-октанового бензина. Шатуны выполнены из кованной стали и покрыты никелем для увеличения срока службы и устойчивости к коррозии.

Конструкция пилы предусматривает автоматическую блокировку в случае зажима цепи или травмоопасной ситуации. Однако отсутствует ловитель порванной цепи; вместо него увеличены размеры заднего держателя.

Достоинства и недостатки

Бензопила имеет ряд положительных моментов, которые нельзя обойти стороной:

• Виброгаситель.
• Низкий уровень шума.
• Наличие функции быстрый старт.
• Доступность запчастей.
• Сбалансированные эргономические характеристики.
• Легко ремонтировать.
• Очень низкая цена.

У данной модели замечены следующие недостатки:

• Низкое качество сборки.
• Низкое качество пластика и прорезиненных деталей.
• Гарнитура часто выходит из строя.
• Наблюдается протечка масла.
• Карбюратор плохого качества.
• Повышенный расход топлива.
• Низкий уровень безопасности из-за отсутствия ловителя цепи.
• Невозможно завести двигатель при низких температурах.
• Не выдерживает интенсивные нагрузки.

Надежность модели может отличаться от в зависимости от качества сборки, то есть одна пила может работать относительно нормально, а другая сломаться в первый же месяц. Все дело в низком качестве сборки и запчастей, привозимых из Китая. Они изготовлены из самых дешевых материалов, что сказывается на характеристиках. Замечено, что более новые модели служат дольше, так как резиновые и пластиковые элементы теряют свои свойства с течением времени, даже если бензопила не используется.

Многие характеристики, указанные производителем, выглядят на бумаге высокими, однако на практике они могут отличаться.

Нет подачи топлива – причины, ремонт

В системе топливоподачи, при неработоспособности бензопилы, отмечается несколько причин, способных повлечь за собой ее неисправность:

1. Засор в топливном фильтре.
2. Засор отверстия в крышке бака.
3. Недостаток топливной смеси.

Как устранить неисправность

Если отсутствует подача топлива в двигатель, прежде всего, нужно отсоединить топливный шланг с карбюратором,и убедиться будет ли течь из него топливная смесь. В исправном состоянии жидкость должна вытекать свободно. Если жидкость не течет, или течет слабо, то необходимо освободить отверстие крышки бака от загрязнения иглой или проволокой.

Извлечение топливного фильтра, совместно с всасывающим шлангом, производится через горловину заливного отверстия с помощью крючка, в качестве которого можно использовать кусок проволоки. Следующие действия – это чистка фильтра, либо его замена.

Менять фильтр рекомендуется через каждые три месяца.

Недостаток подачи топлива из карбюратора в камеру двигателя возможно из-за несбалансированного соотношения горючей смеси и воздуха, при их смешивании в карбюраторе. Это значит, что загрязнены:

• воздушный фильтр;
• каналы карбюратора;
• сетка фильтра.

Снимать забившийся фильтр следует с осторожностью, иначе частички грязи попадут в карбюратор. Промывается фильтр мыльным раствором

После просушки он устанавливается на свое место.

Основные неисправности

Благодаря тому, что современная техника становится новее и модернизированней, усложняется ее конструкция, а следовательно и ремонт. Большое количество поломок можно предотвратить, если придерживаться правил эксплуатации. Самыми распространенными поломками являются:

1. Двигатель не запускается. Для устранения этой проблемы надо проверить или заменить свечу на новую, проверить качество топливной жидкости или заменить на новою.
2. Слабая мощность может возникать из-за некачественной топливной смеси, засоренных фильтров или плохой регулировки карбюратора.
3. Не производится смазка пильного аппарата. Необходимо проверить смазочные каналы и отверстия на пиле и шине.

Назначение, конструкция и принцип действия карбюратора.

Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.

В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу. Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь. Полученная смесь поступает в двигатель.

Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха. Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.

Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы. Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов. О правильной настройке карбюратора свидетельствуют такие признаки:

1. Цепь не движется на холостом ходу.
2. Двигатель разгоняется плавно и быстро.
3. Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.

К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.

Регулировка карбюратора бензопилы Карвер

Чтобы настройка штатного карбюратора принесла желаемый результат, выполнять процедуру нужно только на полностью исправном и обслуженном силовом агрегате. Перед регулировкой оператор обязан проверить состояние фильтров, топливных трубок и ЦПГ мотора.

Чтобы настроить штатный заводской карбюратор бензопилы Carver, необходимо:

1. На инструменте с заглушенным ДВС повернуть все 3 металлических винта по ходу направления стрелки часов до упора. После этого каждый из винтов нужно вывернуть на четверть оборота в обратном направлении;
2. Завести пилу и дать ее двигателю прогреться. Далее потребуется настроить работу модели на низких оборотах, поворачивая винт L до тех пор, пока мотор не начнет работать максимально стабильно;
3. Настроить работу мотора на холостом ходу. Для этого нужно найти то положение винта T, при котором цепь будет стоять на шине неподвижно;
4. Подключить к цилиндру тахометр и выставить требуемую скорость работы мотора в режиме максимальных оборотов. В результате показатели прибора должны соответствовать указаниям в руководстве к бензопиле.

Если после выполненных действий бензопила стабильно набирает обороты при нажатии оператора на акселератор, значит регулировка встроенного топливного узла была выполнена правильно.

Плюсы и минусы

Основной недостаток бензопил Карвер, это качество комплектующих деталей. Хотя оно и считается приемлемым, но все же компания старается сэкономить и сделать бензопилу как можно доступнее. В результате инженерам приходится балансировать на грани, т.к. более качественные детали стоят дороже. Таким образом, у них получается более или менее качественная бензопила за приемлемую сумму, но как долго она сможет сохранять работоспособность, это уже лотерея. Иногда пилы Карвер работают годами без должного обслуживания и ремонта, а иногда начинают «сыпаться» сразу после покупки.

Теперь рассмотрим положительные стороны Карвер.

1. Низкая стоимость как самих бензопил, так и фирменных запасных частей, расходных материалов.
2. Качественное сервисное обслуживание по всей территории РФ.
3. Бензопилы имеют необходимо оснащение, облегчающее работу инструментом мало опытными пользователями.
4. Широкий модельный ряд, из которого можно выбрать бензопилу, подходящую по весу, мощности и другим характеристикам.
5. Корпуса бензопил изготовлены из качественного и практичного пластика.

В основном, мы рассмотрели все положительные моменты, но хочется добавить, что пилы Карвер можно использовать не только по прямому назначению. Компания ВИК поставляет на российский рынок большое количество дополнительного оборудования, которое значительно расширяет функционал бензопилы. Например, при помощи специальных насадок из пилы делается дровокол, лодочный мотор или помпа для перекачивания жидкостей.

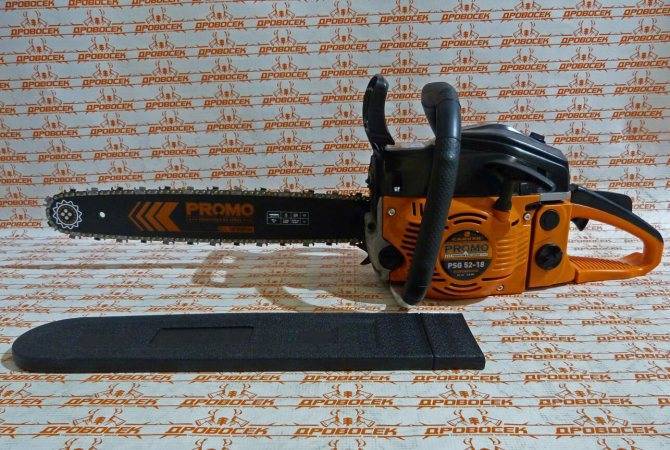

Бензопилы Карвер PROMO – самая дешевая серия.

Это самая бюджетная линейка для личного нечастого домашнего пользования от случая к случаю. Эти бензопилы совершенно негодны для интенсивного пиления и не предназначены для работы в условиях низкой температуры. Вся серия насчитывает всего две модели, которые отличаются длинной пильной гарнитуры и объемом двигателя (соответственно мощностью тоже). В остальном одно и то же. Видимо, модели выпущены в расчете на покупателя с заниженными финансовыми возможностями. Поэтому, мы рекомендуем по возможности приобрести более дорогие серии бензопил Карвер, о которых расскажем чуть дальше.

Достоинства:

Самая привлекательная цена

Легкий старт (Quick Start)

Простота ремонта

Недостатки:

Неудовлетворительное качество сборки

Плохая пильная гарнитура, надолго ее не хватит.

Пластик и резинотехнические детали механизма плохого качества

Нередко уже у новых пил встречается протечка цепного масла и проблемы с карбюратором

Большой расход топлива

Вариативность серии – всего две модели

характеристики	Promo PSG 45-15	Promo PSG 52-18
мощность, л.с. (кВт)	2,4 (1,8)	2,6 (1,9)
объем двигателя, см³	45.0	52.0
вес, кг	5,80	6.2
объем топливного бака, мл	550	550
объем масляного бака, мл	260	260
Размер пильной гарнитуры
длина шины	38 см (15″)	45 см (16″)
шаг и толщина цепи	0.325″-1.5 мм	0.325″-1.5 мм
количество звеньев	64 зв	72 зв

Основные неисправности

Благодаря тому, что современная техника становится новее и модернизированней, усложняется ее конструкция, а следовательно и ремонт. Большое количество поломок можно предотвратить, если придерживаться правил эксплуатации. Самыми распространенными поломками являются:

1. Двигатель не запускается. Для устранения этой проблемы надо проверить или заменить свечу на новую, проверить качество топливной жидкости или заменить на новою.
2. Слабая мощность может возникать из-за некачественной топливной смеси, засоренных фильтров или плохой регулировки карбюратора.
3. Не производится смазка пильного аппарата. Необходимо проверить смазочные каналы и отверстия на пиле и шине.

Комплектация

При покупке бензопилы, Вы приобретаете в наборе:

• инструмент: ключ-отвертка, отвертка для регулировки карбюратора, ключ шестигранный;
• режущую гарнитуру: цепь, шину;
• чехол/кожух шины;
• емкость для смешивания топлива;
• зубчатый упор с крепежом;
• инструкция по эксплуатации.

Все это упаковано в удобную коробку, в которой можно перевозить инструмент.

В комплекте с бензопилой Карвер Промо 45-15 идет качественное руководство по эксплуатации на русском языке. Руководство отражает все аспекты использования инструмента, от назначения, до техники валки деревьев, что будет особенно полезно для новичков.

Популярные модели Карвер

Рассматривать в этой статье всю линейку бензопил торговой марки Карвер смысла нет, т.к. многие пилы имеют схожие характеристики и могут только незначительно отличаться друг от друга. Мы разберем только самые популярные модели и те пилы, аналогов которых нет у конкурентов в данной ценовой категории.

Carver RSG 225

Carver RSG 225 – это специализированная бензопила. Она предназначена только для ухода за деревьями и кустарниками. На самом деле, эта модель аналог Штилевской бензопилы MS 193 T, только стоит практически в четыре раза дешевле.

Мощность двигателя у RSG 225 всего 0.7 кВт, объем двигателя 25 см3, длина шины 12 дюймов. Но самое главное не мощность, и не длина шины, а её габариты. Модель очень компактная, сделана таким образом, чтобы оператор имел возможность, при необходимости, пилить одной рукой.

Несмотря на свои размеры, 225-й Карвер имеет все необходимые системы, которые делают работу легкой и безопасной.

Carver RSG 238 и 241

Эти две модели яркие представители чисто бытового сегмента. Их желательно использовать только для работы в частном хозяйстве, пилить деревья толщиной до 35 – 40 см. Мощность Карвер 238, всего 1,2 кВт.

Этого достаточно чтобы пилить доски, хлам, мелкие деревья, кустарники. Конечно, она справиться и с более сложной задачей, но будет работать на пределе, что негативно скажется на сроке эксплуатации.

Её характеристики средние, она легкая, в меру мощная и надежная. При необходимости, эту пилу можно без проблем отремонтировать самостоятельно, т.к. её конструкция очень простая.

В линейке бензопил Карвер, есть еще одна бензопила с аналогичными характеристиками, это пила RSG 41 – 16К. Модели друг от друга отличаются только дизайном, для чего производитель выпустил на рынок полный аналог своей же бензопилы. Смысл данного хода непонятен, вероятнее всего это маркетинговая политика, благодаря которой повышаются продажи, но это только наши догадки и никакого официального подтверждения они не имеют.

Carver RSG 245

Следующая пила, которая требует внимания, это Carver RSG 245. Она мощнее предыдущей модели на 0,3 кВт. Её объем 45куб.см. Это немного, но разница в производительности чувствуется сразу же, после того как берешь пилу в руки. Она легко и быстро пилит даже мерзлую древесину твердых пород, например: клен, старую лиственницу, березу.

Карвер 245 подойдет тем, кто ежегодно заготавливает дрова для отопления частного дома. С её помощью можно значительно облегчить и ускорить процесс, нежели если использовать менее мощные пилы.

Как и предыдущая бензопила, данная модель имеет внутренний аналог, который отличается только дизайном, это пила Carver RSG 45-18K. И опять остается гадать почему именно так.

Carver RSG 72 – 20К

Самая мощная и тяжелая бензопила Карвер. Её мощность 3,5 кВт. Длина Шины 20 дюймов. Такой агрегат легко справляется с деревьями диаметром до одного метра. Пила считается бытовой, но мы настоятельно не рекомендуем пользоваться ей тем, кто никогда ранее не пилил бензопилой, т.к. у данной модели очень большая шина и малоопытный пользователь может легко травмироваться.

Такая пила подойдет тем, кто пилит часто и по многу, но не профессионально занимается заготовкой древесины. Например, вы живете за городом и заготавливаете дрова не только для себя, но еще и для родственников, знакомых и делаете это ежегодно.

Преимущество модели:

• мощность;
• длинная шина;
• цепь с крупным зубом.

В совокупности все это дает хорошую производительность.

Использовать Carver RSG 72 для работы на стройке или в саду неудобно, т.к. она тяжелая и неудобная, к тому же имеет высокий расход топлива.

Инструкция по эксплуатации

В комплекте с пилами Карвер поставляется инструкция производителя. Она универсальная и подходит для всех моделей. Прочтение инструкции полезно не только начинающим пользователям бензоинструмента, но и тем, кто уже знаком с принципами работы пилой и её обслуживанием.

Инструкция к пилам Карвер содержит следующую информацию:

• рекомендации по ТО бензопилы;
• описание алгоритма сборки и подготовки к работе;
• информацию о запуске холодной и горячей бензопилы;
• инструкцию по регулировке Карбюратора;
• описание принципов работы пилой и способов валки деревьев.

Важно! Прочтение руководства пользователя позволит избежать ошибок, которые могут повлечь не только неисправности пилы, но и получение травмы оператором

Комплектация

При покупке бензопилы, Вы приобретаете в наборе:

• инструмент: ключ-отвертка, отвертка для регулировки карбюратора, ключ шестигранный;
• режущую гарнитуру: цепь, шину;
• чехол/кожух шины;
• емкость для смешивания топлива;
• зубчатый упор с крепежом;
• инструкция по эксплуатации.

Все это упаковано в удобную коробку, в которой можно перевозить инструмент.

В комплекте с бензопилой Карвер Промо 45-15 идет качественное руководство по эксплуатации на русском языке. Руководство отражает все аспекты использования инструмента, от назначения, до техники валки деревьев, что будет особенно полезно для новичков.

Ремонт и обслуживание

Производство бензопил Carver началось в 2009 году, поэтому недостатков в сервисных центрах не наблюдается. Сервис в целом нормальный, цены приемлемые. Гарантия составляет 1 год с момента покупки. Перед покупкой необходимо однозначно убедиться в наличии сервисного центра поблизости, так как придется в него обращаться часто.

У новых бензопил наблюдается неправильные заводские настройки карбюратора. С чем это связано – непонятно. При покупке лучше проверить инструмент и попросить продавца его настроить, если будут замечены проблемы. Карбюратор вообще является головной болью владельцев данной модели, он ужасно ненадежный и капризный. Обороты могут внезапно падать или наоборот подниматься. Приходится регулярно заканчивать работы и подкручивать настройки.

Самые частые проблемы

При работе с пилой следует ожидать следующие неисправности:

• Быстрый износ прокладок.
• Утечка масла.
• Износ металлических деталей (цепь, звездочка, шина) из-за низкого качества металла.

• Выход из строя стартера (как правило, пружины ломаются).
• Неисправности подсоса воздуха.
• Нестабильные обороты.

Бензопила Carver RSG-25-12K – особенности модели

Среди преимуществ этого инструмента от фирмы Карвер выделяется выносливость, надежность и простота в использовании. Несмотря на скромные габариты, модель быстро справляется со спиливанием деревьев, толщина стволов которых не превышает 30 см. Бензопилу также используют на коммунальных предприятиях и в строительной сфере.

Инструмент оборудован 2-тактным бензиновым мотором, объемом цилиндра 25 см3 и мощностью 700 Ватт. ДВС укомплектован безотказным ручным стартером и системой принудительной подачи воздуха.

Характеристики этой модели Карвер включают:

• мощность – 0,95 л. с.;
• рекомендуемая длина используемой шины – 12 «;
• количество режущих звеньев цепи – 45;
• масса в готовом к работе виде – 4,3 кг.

В устройство инструмента входит качественная система демпферов, снижающих вибрации мотора. Это упрощает работу с инструментом на высоте и в условиях ограниченного пространства.
