Бензопила дружба- настройка карбюратора

Ремонт системы зажигания бензопилы Дружба 4

Детская болезнь бензопилы Дружба 4 – сложность запуска горячего двигателя при остановке в работе. Причиной тому – слабая и морально устаревшая система зажигания. Чтобы увеличить мощность искры на свече, необходимо отремонтировать зажигание. Такой ремонт исправит ситуацию даже в случае отсутствия стандартной катушки.

Пошаговая инструкция

Со стандартной катушки зажигания убираются высоко- и низковольтная обмотки.
Взамен низковольтной обмотки спецпроводом (для трансформаторов) наматывается на нашу катушку 250 витков. Использовать можно провод ПЭВ2, с сечением 0,8-1 мм. Нужно не забывать про межслойную изоляцию – новый слой спецпроводов прокладывается бумагой. Начало всей обмотки пайкой соединяется со стандартным выводом к магнитному сердечнику, другой конец обмотки соединяется монтажным спецпроводом к прерывателю. Потом катушка заматывается изолентой или покрывается другим изолятором. Участок цепи конденсатора, запитанного на катушку и прерыватель, не подвергается изменениям.
С помощью двух проводов через кусок изоляционной трубки делаются концы подключений. Чтобы не допустить замыкания всю получившуюся проводку можно поместить в одну изоляционную трубку.
В виде трансформатора идеально подойдет катушка зажигания типа Б-115 с убранным боковым резистором. Это вид катушек используется в зажигании стареньких советских Москвичей. Не рекомендуется использовать зажигание от мотоциклов, они недостаточно мощны, чтобы дать необходимую искру. Катушку можно зафиксировать на раме бензопилы с помощью монтажного хомута в любом подходящем месте.
Провода из внутренностей ДВС коммутируются по следующей схеме: первый провод, который соединяет воедино прерыватель, конденсатор и вывод катушки соединяется с выводом Б-115 с обозначением «ВК», второй провод, который идет «от массы», соединённый с винтом крепления магнето – соединяется с выводом Б-115 без опознавательных обозначений. Для удобства чтения схемы лучше использовать разноцветные провода.
В завершении катушка зажигания с помощью высоковольтного провода коммутируется с запалом свечи двигателя.

Такой ремонт системы зажигания показал отличный результат, детская болезнь бензопилы Дружба 4 исчезла, работать такая система будет очень долго.

Единственный недостаток – изменился внешний вид бензопилы за счет внешней катушки на корпусе, увеличились габариты. Но это вынужденная переделка, зато система зажигания работает надежно и пила заводится при любых температурах.

Если какие-то моменты остались непонятными предлагаем посмотреть видео на тему ремонта зажигания бензопилы Дружба.

Бензопила Дружба: настройка двигателя (видео)

Бензопилы модели «Дружба» относятся к категории удобных и практичных инструментов, способных значительно облегчить повседневную жизнь, а также является одним из наиболее востребованных видов по соотношению стоимости, качества и производительности. При соблюдении правил эксплуатации и выполнении несложных профилактических мероприятий, такой инструмент поражает своей долговечностью и надёжностью, а самостоятельный ремонт не представляет сложностей даже при отсутствии специальных навыков.

http://benzopilok.ru/remont/druzhba-4.htmlhttp://vsekarby.ru/benzoinstrument/benzopily/karbyurator-druzhba-4.htmlhttp://dachadecor.ru/sadoviy-inventar/benzopila-druzhba-obzor-modeley-technicheskie-charakteristiki-i-rukovodstvo-po-remontu

Эксплуатация, обслуживание и ремонт

Чтобы обеспечить бесперебойную работу пилы, ее необходимо периодически настраивать. Прилагаемая к технике инструкция по эксплуатации описывает особенности настройки модели. Неправильная настройка приведет к разбалансировке работы узлов.

Как отрегулировать карбюратор

Сбои происходят, когда поступает недостаточно или слишком много топлива, а также если нарушаются пропорции при смешивании горючего с воздухом.

Регулировка карбюратора проводится так:

Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.

Проще отрегулировать карбюратор, пользуясь тахометром, но в домашних условиях работу двигателя в большинстве случаев настраивают на слух. Когда и количественная, и качественная подача топлива в норме, мотор не перегревается, не захлебывается, работает ровно, без резких звуков. При настройке винты поворачивают медленно, без рывков.

Как выставить зажигание

Стабильную работу двигателя обеспечивает правильно отрегулированное зажигание — бензопила Дружба 4 в этом случае будет потреблять минимальное количество топлива. Зажигание пилы происходит благодаря магнето при помощи зажигательной свечи и специального провода.

Чтобы отследить качество искры для зажигания бензопилы, свечу кладут на корпус цилиндра и дергают стартер. Если свеча в рабочем состоянии, между электродами будет проскакивать искра. Слабая искра не вызовет воспламенение топлива, такую свечу надо заменить.

Контактное зажигание бензопилы лучше заменить на электронное. Это избавит от постоянных проблем с его регулированием. Надо следить за тем, чтобы винты крепления катушки зажигания не ослабевали.

Основные неисправности и их устранение

Если знать, почему происходит сбой в работе инструмента, можно самостоятельно отремонтировать его в домашних условиях.

Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:

Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.

Если происходят сбои в работе двигателя на холостых оборотах, ремонт бензопилы Дружба 4 сводится к следующему:

замене топливной смеси с уменьшением количества масла;
чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
проверке топливопровода и замене при необходимости трубки.

Если снизилась скорость реза, шину «водит», обратите внимание на остроту зубьев пилы. Хорошо заточенная цепь важнее сильного двигателя. Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском

Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи

Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском. Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи.

Причины, по которым пила Дружба не заводится, могут быть следующими:

Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
Заводской брак. Ремонт проводится в гарантийной мастерской.

При сборке, даже если детали садятся с натяжкой, нельзя применять силу, например, стучать по ним молотком. Заменив изношенные элементы, можно восстановить работоспособность бензопилы или продлить ее ресурс.

Ремонт бензопилы Дружба

Все поломки бензопил Дружба можно разделить на несколько основных групп неисправностей:

Что-то не то с системой смазки.
Вышел из строя какой-либо узел 1-но цилиндрового, двухтактного, карбюраторного двигателя, а то и не один.
Не работает система зажигания, не давая искру или давая ее с силой недостаточной для воспламенения топливной смеси.
Выход из строя иных частей бензопилы (пильный аппарат, рама с рукоятками или бензобак).

Если Вы не специалист-электротехник или умудренный опытом многочисленных успешных ремонтов человек, то самостоятельный ремонт необходимо осуществлять в соответствии с инструкцией.

К примеру, постоянные сбои в работе двигателя, спорадическая невозможность его завести и так далее, могут быть вызваны следующими причинами:

Недостаточность бензина в бензобаке. Необходимо долить топливо до соответствующей отметки.
Свеча зажигания залита бензином, что мешает образованию искры достаточной мощности. Эта свеча подлежит просушке и прокаливанию на газовой плите или иной горелке. Также это свидетельствует о том, что карбюратор разрегулирован и имеет место переизбыток бензина. Для устранения этого необходимо закрыть соответствующий выход и отработать некоторое время стартером.
Слабый контакт между свечой и соответствующим проводом из-за возникшего зазора больше чем половина сантиметра. Свеча очищается от нагара (электроды чистятся мелкозернистой шкуркой) и продувается со всех сторон.
Забился грязью воздушный фильтр. Подлежит чистке или замене.
Топливный фильтр забился всяким мусором. С помощью проволочного крюка необходимо отсоединить фильтр от шланга, прочистить его и тщательно высушив установить обратно.

Важно! В целях обеспечения работы бензиномоторной пилы Дружба без перебоев, не менее чем 2-3 раза в год необходимо заменять все фильтры, а чистить их по мере надобности, но не реже один раз в месяц

Забился грязью глушитель. Его искрогаситель засоряется, в основном, из-за некачественного или не той марки масла или в случае высокого его содержание в топливной смеси. Подлежит чистке и сушке, в том числе и трубка топливопровода.
Залипание мембраны карбюратора. Полная регулировка с разборкой-сборкой или замена карбюратора.
Из-за низких оборотов применять можно любые 2Т масла. Но необходимо соблюдать пропорцию 15:1.
Если бензомоторная пила перестает работать при наклоне от себя, то необходимо менять сальники коленвала, а возможно и всю центральную поршневую группу.
Заводской брак. Необходима сдача в указанный в инструкции пункт приема, если гарантийный срок не истек.

Также в соответствующей мастерской нужно производить ремонт, если «водит» шину. Правильно заточенная и посаженная цепь важнее силы движка. Как профилактическое мероприятие рекомендуется опускать цепь в емкость, наполненную жидкой смазкой, находящейся в теплом состоянии.

http://vsekarby.ru/benzoinstrument/benzopily/karbyurator-druzhba-4.htmlhttp://benzopilok.ru/remont/druzhba-4.htmlhttp://prokarbyrator.ru/regulirovka-karbyuratora/benzopila-druzhba-4-regulirovka-karbyuratora-i-remont-benzopily.html

Почему не набирает обороты Дружба 4

Запуск мотопилы Дружба 4 – самый технически сложный процесс, в котором задействуются все системы бензопилы. Но если завести двигатель удалось, а при нажатии на ручку газа пила не набирает обороты, причин может быть много:

Неисправности в двигателе: моторесурс выработался, цилиндр или поршневые кольца износились, заржавели или на них появились задиры;
Неисправности в системе зажигания: вышла из строя свеча или обмотка катушки – искра слабая или не образуется вообще, не может воспламенить топливную смесь;
Неисправности в карбюраторе: неправильная настройка, разбалансировка крепежных болтов крышки карбюратора;
Разгерметизация топливной системы, картера двигателя;
Большой нагар в глушителе, выпуск отработанных газов затруднен.

Устранение причин неисправности системы зажигания

Выкрутить свечу, просушить ее если залита топливом, заменить на новую если на ней сильный черный нагар.
Убедиться, что катушка не вплотную прижата к магнитам, должно быть расстояние до 0,2 мм и свободный ход. Если это не так, закрепить катушку на необходимое расстояние.

Если эти манипуляции не помогли, можно самостоятельно проверить весь свечной блок на предмет искроподачи через сетевой провод. Если искра есть, но вы не можете понять причину неполадки – лучше отдать бензопилу в сервис.

Устранение причин неисправности карбюраторного блока

Выполнить правильную регулировку карбюратора мотопилы. Как это сделать читайте выше.
Снять крышку карбюратора, проверить наличие всех частей и их ход внутри блока, закрепить крышку на место, равномерно закрутив крепежные винты, проверив плотное прилегание крышки карбюратора.

Устранение причин неисправности выхлопной системы

Демонтировать глушитель, механически удалить нагар со стенок, при необходимости можно использовать уайт-спирит, ВД-40 или другие растворители.

В других случаях неисправности советуем не заниматься самостоятельным ремонтом и довериться профессионалам сервисного центра.

Как установить зажигание на бензопиле дружба

Доступ ограничен по решению суда или по иным основаниям, установленным законодательством Российской Федерации.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Единый Реестр доменных имен, указателей страниц сайтов сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространение которой в Российской Федерации запрещено.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Реестр доменных имен, указателей страниц сайтов в сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространяемую с нарушением исключительных прав.

Бензопила Дружба предназначена для валки леса и распиловки бревен. Благодаря удобной конструкции технические характеристики даже моделей 60-х годов остаются приемлемыми для многих потребителей.

Чтобы пила находилась в рабочем состоянии, профилактическое обслуживание всех узлов необходимо проводить регулярно, а настройки — хотя бы 1 раз в год.

Характеристики

За 60 лет выпуска конструкция бензопилы Дружба и характеристики ее менялись несущественно.

Общие параметры такие:

вес при полной комплектации — 12,5 кг;
габариты — 865х460х500 мм;
длина пильной шины — 450 мм;
емкость топливного бака рассчитана на 1,5 л топливной жидкости;
свеча зажигания — любая с диаметром 17 мм.

Основное отличие модификаций — в мощности. Она указана цифрой в лошадиных силах в конце названия моделей.

Дружба 2

Технические характеристики этой модели такие:

мощность двигателя — 2,2 кВт;
тип запуска пилы — ручной;
отсутствие поворотного редуктора.

От первой модели Дружба 2 отличается наличием приспособления для торможения цепи, что сделало ее более безопасной: инструмент не сможет случайно поранить работающего или окружающих его людей. Материал, из которого сделан корпус, надежный и выдерживает любые перепады температур.

Дружба 4

Эта модель получила золотую медаль на Всемирной выставке техники в Брюсселе в 1958 г.

Технические характеристики бензопилы такие:

мощность — 2,94 кВт;
объем бака моторного масла — 150 мл;
общая скорость вращения вала — 5000-5400 оборотов в минуту;

Бензомоторная пила может перепилить ствол диаметром до 50 см за 1 минуту.

Дружба 4М электрон

Бензопила Дружба 4М электрон отличается тем, что на этой модели установлена система электронного бесконтактного зажигания, что существенно повышает надежность двигателя.

Технические характеристики 4М такие:

мощность — 3 кВт;
расход топлива — 720 г/кВт ч;
расстояние между электродами зажигательной свечи — в пределах 0,6-0,7 мм.

Внутренние стенки гильзы алюминиевого цилиндра покрыты хромом для увеличения износостойкости. Модель оснащена резиновыми амортизаторами, уменьшающими передачу вибрации двигателя на рукоятки.

В модели Дружба-4М применен карбюратор КМП-100У, а с модификации Дружба 4А началось использование принудительной смазки цепи благодаря установке масляного насоса.

Это позволило намного увеличить срок службы цепи и направляющей шины.

Преимущества и недостатки

Преимущества пилы Дружба такие:

большой срок службы;
простое устройство — без особого труда можно быстро получить доступ к любому узлу;
ровный и точный распил;
высокая производительность;
маневренность;
все детали надежно защищены прочным корпусом.

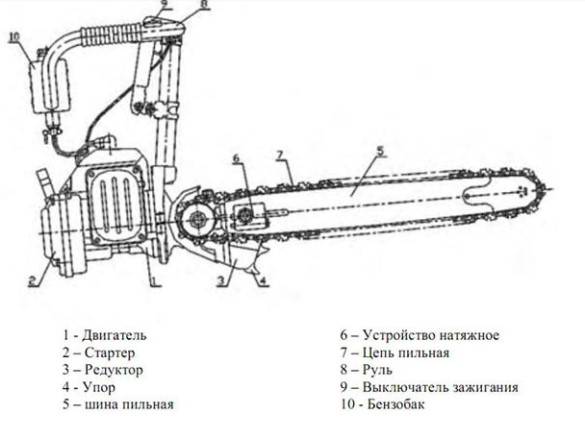

Устройство бензопилы Дружба – подробное описание конструкции

В основу конструкции известной советской бензопилы лег мощный 2-тактный одноцилиндровый двигатель МП-1 с воздушной системой охлаждения, обладающий повышенным моторесурсом и хорошей выносливостью. Смазка двигателя осуществляется посредством масла, которое разбавляется в бензине для приготовления топливной смеси. Очистка воздуха, подаваемого в карбюратор, выполняется при помощи поролонового воздушного фильтра. За запуск мотора отвечает надежный и долговечный стартер.

Пильная фурнитура связана с мотором при помощи фланцевых соединений, которые фиксируются крепящимся на рукоятках бензопилы хомутом. Благодаря такой необычной компоновке оператор получает возможность поворачивать шину с пильной цепью под любым, требуемым для работы углом. Помимо этого, данный способ соединения пильной фурнитуры и мотора дает возможность использовать последний в случаях, если появилась необходимость изготовить различные самодельные бытовые агрегаты.

С приготовлением топливной смеси в конструкции бензопилы Дружба 4 справляется карбюратор, состоящий из двух камер. За образование искры, необходимой для воспламенения топлива, отвечает электронное зажигание и свеча. В устройстве бензопилы предусмотрен стандартный глушитель, функция которого заключается в снижении уровня шума при работе с инструментом.

Для передачи и преобразования крутящего момента мотора в конструкции бензопилы Дружба предусмотрен редуктор. Он отличается высокой надежностью и крайне редко требует ремонта даже при эксплуатации бензопилы в тяжелых условиях.

Что можно сделать из бензопилы Дружба своими руками?

В народе большой популярностью пользуется не только сама бензопила Дружба, но и самоделки из нее. Давайте рассмотрим, какие самоделки из бензопилы Дружба можно изготовить в домашних условиях, и что для этого может потребоваться.

Снегоход своими руками из бензопилы Дружба

Для изготовления снегохода на основе бензопилы Дружба, в первую очередь, необходимо подготовить и внимательно изучить чертежи. Имея под рукой схему, вы будете понимать, ы какой последовательности следует устанавливать детали агрегата, и выполните работу в разы быстрее.

В конструкцию снегохода из бензопилы Дружба должна входить прочная выносливая рама, на которой будут крепиться гусеницы, мотор и органы рулевого управления. Помимо гусениц для передвижения агрегату требуются полозья, рычаги сцепления и газа. Из-за того, что у бензопилы отсутствует трансмиссия, на снегоход из бензопилы Дружбы можно установить центробежное сцепление.

С целью повышения удобства при передвижении на снегоход нужно установить амортизаторы. В качестве «донора» органов рулевого управления можно задействовать старый велосипед или, еще лучше, мопед. Его руль следует переделать таким образом, чтобы ось по центру руля поворачивала лыжи снегохода.

Лебедка из бензопилы Дружба

Для собственноручного изготовления лебедки потребуется привод от бензопилы Дружба. Чем выше мощность мотора инструмента, тем лучше будет тяговое усилие лебедки. Этот показатель также можно в разы увеличить посредством применения дополнительного блока.

В конструкции лебедки также должны присутствовать ремни, крюки и отводной блок. Все перечисленные элементы крепятся при помощи мощных анкерных болтов.

Самодельная пилорама из бензопилы Дружба

Для изготовления этой конструкции из бензопилы Дружба потребуется прочная стальная рама, к которой посредством жесткого соединения крепится пила. Посередине рамы напротив бензопилы нужно закрепить направляющие в виде рельс, по которым древесина будет поступать к шине и цепи бензопилы Дружба.

Готовая конструкция может распиливать толстые бревна на 3–4 продольных части. Преимуществом такой пилорамы станет ее компактность и экономичность.

Лодочный мотор из бензопилы Дружба

Для самостоятельного изготовления этого агрегата потребуется шнек, на конце которого будут крепиться винты. Для передачи крутящего момента от мотора бензопилы Дружба на шнек потребуется редуктор. Передаточное число редуктора должно составлять 2:1.

Готовый агрегат способен разгонять лодку с двумя взрослыми пассажирами до скорости 20 км/ч. Расход топлива, при этом будет составлять не более 1 л/ч.

Модели и их описание

Бензопилы «Дружба» сегодня имеют почти такую же конструкцию, как и первые модели. Доработке подверглись отдельные детали

Обратив внимание на название, вы сможете увидеть цифры, которые указывают на мощность. Например, если перед вами бензопила «Дружба 2», это указывает на то, что ее мощность равна 2 л

с.

У первых моделей ручки фиксировались на крышке вентилятора, позже их стали крепить к хомуту, соединяющему мотор и редуктор. До 80-х гг. выпускались модели с маркировкой 4 А. В них были карбюратор марки КМП-100 и контактное магнето. Впервые у этих устройств начали использовать автоматическое смазывание цепи. Позже это устройство было снято с производства, вместо него начали выпускать агрегат с электронным зажиганием под названием «4А-Электрон».

В 90-х гг. прежний карбюратор заменили на новый — КМП-100У. Пилу начали называть «Дружба-4М», дополнительно оснастили ее обновленными цепями. На основе бензопилы разрабатывалась пила «Урал», которая имела более выдающиеся характеристики

Подобную конструкцию имеет одна из последних моделей – «Дружба 5Э».Если вас заинтересовали бензопилы «Дружба», то вы должны обратить внимание на маркировку, к которой в конце может быть прибавлена буква Э или слово «Электрон». Это говорит о том, что агрегат имеет систему электронного зажигания

Как отрегулировать карбюратор на бензопиле Дружба-4

Регулировка карбюратора бензопилы Дружба-4 требуется, когда двигатель начинает работать некорректно – глохнет на холостых, при подаче газа не набирает обороты, «проваливается».

Для доступа к регулировочным винтам карбюратора КМП-100 не надо снимать крышку корпуса, они всегда открыты и доступны. На корпусе карбюратора нет маркировки винтов, как на современных бензопилах. Первый винт, который находится ближе к цилиндру, регулирует подачу топлива на малых и средних оборотах. Второй винт – главный, он регулирует подачу топлива на максимальных оборотах

Необходимые инструменты

Для работы требуется отвертка (минус). При желании можно использовать электронный тахометр. Он покажет число оборотов до и после регулировки.

Общий алгоритм регулировки

Карбюратор регулируют разными способами. Самая простая и эффективная — текущая регулировка в процессе работы.

Много бензина — закручивают

Двигатель прогревают в течении 5-10 мин.
Если в режиме «газ на всю» двигатель работает как на холостых (не развивает обороты из-за излишка бензина в топливно-воздушной смеси), второй (дальний от цилиндра) винт закручивают по часовой стрелке на 1/4 оборота.
Если двигатель стал работать лучше, закручивают ещё по 1/4 оборота. Если двигатель начинает глохнуть при подаче газа на всю, винт откручивают назад.

Мало бензина — откручивают

Если двигатель глохнет в режиме «газ на всю» (мало бензина в топливно-воздушной смеси) регулировку начинают с того, что второй винт, наоборот, откручивают на 1/4 оборота и тестируют работу двигателя. Если стало лучше, откручивают ещё, до тех пор, пока двигатель не начнет «захлебываться» и работать как на холостых при полном газе. Тогда винт закручивают назад.

После регулировки второго винта проверяют, как работает двигатель на переходе от холостых оборотов к средним и максимальным. Если есть провалы, откручивают на 1/4 оборота первый винт и тестируют изменения в работе двигателя.

В итоге оптимальный режим работы двигателя находится путем такого пробного регулирования.

Регулировка холостого хода на бензопиле Дружба-4 выполняется с помощью винта, расположенного на ручке газа. Его положение определяет, насколько сильно приоткрыта дроссельная заслонка в карбюраторе на холостом режиме.

Холостой ход регулируют, исходя из двух требований:

Двигатель не должен глохнуть.
Цепь не должна прокручиваться.

Возможна регулировка в другой последовательности. Винты сначала закручивают до конца, затем выкручивают на 0,5 – 3 оборота (в разных источниках указывают разное число оборотов).

На видео показан простой и понятный процесс регулировки карбюратора КМП-100 на бензопиле Дружба-4 из положения винтов «закручены полностью, а потом вывернуты»:

Для новичков рекомендуем посмотреть более подробное видео про регулировку карбюратора КМП-100У бензопилы Дружба-4. Автор видео рассказывает все что пригодится, и все что нужно знать. Прям целое пошаговое руководство от А до Я.

Пошаговый алгоритм

Откручиваем винт крепления.
Снимаем топливный шланг.
Откручиваем верхнюю крышку заслонки.
Снимаем карбюратор.
Снимаем крышку мембраны для регулировки уровня. Нужно открутить 6 винтов по кругу.
Половиним корпус и оцениваем состояние мембраны, она должна быть целой — это главное, трещины, задиры, порывы не допускаются.
Оцениваем работоспособность механизма отвечающего за работу клапана.
Продуваем все отверстия, очищаем от мусора если он есть.
Выставляем уровень регулируя высоту язычка, он должен находится на одной грани с корпусом.
Если все сделано правильно, то приложив, например линейку, вы увидите, что язычок и грани корпуса находятся на одном уровне.
Выкручиваем винт с иглой из центрального жиклера и оцениваем ее состояние, чистим все от грязи, если есть, продуваем в любом случае. Винт расположенный выше, на фото его также видно, отвечает за холостой ход, его также нужно выкрутить, оценить состояние и продуть воздухом.
На этом чистка закончена, собираем все в обратной последовательности и ставим карбюратор обратно на бензопилу.
Не забываем поставить на место воздушный фильтр и перед запуском подкачать топливо.
Пробуем заводить бензопилу.

Возможные нюансы и проблемы

В любом случае, заворачивая винты до упора, надо запоминать число сделанных оборотов для каждого винта. Это даст возможность вернуться к исходной регулировке, если вдруг бензопила, отрегулированная по рекомендациям, не заведется совсем.

Какие еще карбюраторы ставили на бензопилу Урал 2т Электрон

На бензопилу Урал 2т Электрон часто ставились, и ставятся сегодня, карбюраторы от других двухтактных двигателей со следующими параметрами двигателя:

мощность 5,5 л.с.
объем камеры сгорания 90,4 куб.см,
диаметр поршня 55 мм.

Иногда устанавливались карбюраторы от значительно более мощных двигателей. Например, от мотоциклов “Минск”, “Восход”. Правда, есть недостаток, существенно возрастает подача топливно-воздушной смеси. Её снижали регулировкой винтов. Двигатель работал, но перерасход топлива был значительным.

Карбюратор Walbro на бензопилу Урал

На бензопиле Урал 2т Электрон хорошо себя зарекомендовал немецкий карбюратор от близкой по мощности бензопилы Stihl MS 660. Его подача топливной смеси почти полностью соответствует двигателю Урала 2т Электрон. Идеальное соответствие достигается за счет регулировки винтами. Также почти идентичны посадочные размеры (между отверстиями на карбюраторе и шпильками на двигателе). Разницу в 1 мм устраняют, подточив оба отверстия надфилем, каждое на 0,5 мм.

Так выглядит карбюратор Walbro, который ставят на бензопилу Урал

Как поставить китайский карбюратор на бензопилу Урал

Родной завод ЗиД в Перми больше не выпускает бензопилы Урал 2т Электрон и запчасти к ним. В продаже есть карбюраторы КМП-100У китайского производства стоимостью около 1500 руб. Они не всегда хорошего качества. И пользователи предпочитают ставить не их, а карбюраторы от китайских мопедов.

Это качественные изделия, которые обладают следующими достоинствами:

рассчитаны на долгий срок службы;
экономичные;
обеспечивают легкий запуск двигателя.

Прогресс не стоит на месте, поэтому современные карбюраторы, намного превосходят старинные КМП-100 по всем параметрам. Используются карбюраторы от следующих мопедов (скутеров):

Альфа;
Дельта;
Актив;
Харлей.

Карбюраторы у этих мопедов практически одинаковые, а характеристики двигателя схожи с двигателем бензопилы Урал 2Т Электрон.

На этом видео можно увидеть, как реально работает бензопила Урал 2т Электрон с карбюратором от китайского мопеда:

Последнюю модификацию бензопилы Урал – 2т Электрон с карбюратором КМП-100У начали выпускать более 30 лет назад. Она постепенно уходит в историю. Но, похоже, уйдет не скоро, ввиду высокой ремонтопригодности.
