Бензопила echo cs 352es 14

Регулировка карбюратора бензопилы Эхо

Бензоинструменты Echo достаточно просты в эксплуатации и обслуживании. Но иногда возникает необходимость настроить карбюратор.

На японском инструменте три регулируемых винта:

1. L для регулировки силовой установки на низких оборотах;
2. H для настройки мотора на высоких оборотах;
3. T для регулировки холостых оборотов.

Настроить карбюратор можно своими руками в домашних условиях. Порядок действий:

1. Бензопила запускается для прогревания мотора;
2. При движении цепи на шине винт Т поворачивается против часовой стрелки до остановки цепи;
3. Винт L выкручивается по часовой стрелке до максимума, после поворачивается на четверть оборота в другую сторону;
4. Зажимается курок газа, винт Н поворачивается на четверть оборота против часовой стрелки;
5. Бензопила снова запускается на несколько секунд. На холостом ходу цепь на шине не должна вращаться – это показатель корректной настройки карбюратора.

Владельцы цепных пил могут столкнуться и с другими неисправностями:

• Двигатель не заводится;
• Мотор работает с перебоями;
• Двигатель сразу перегревается;
• Увеличенное количество выхлопных газов при сниженной мощности.

Причины, указывающие на неисправность силовой установки. Зачастую в этом случае необходима замена поршневой группы. Инструмент разбирается для извлечения повреждённых поршней. После установки новых запчастей бензопила снова собирается.

Производитель предлагает большой ассортимент агрегатов с различными техническими и эксплуатационными параметрами. Они обладают схожей конструкцией, но с разными возможностями.

Сервис

Магазин-Мастерская “Дачник” г. Зеленоградул. Завдская, д.18 ст. 1(495) 780-66-49ООО “Мастер-Сервис” г. МоскваЛеснорядский переулок д,10 стр.2(499) 264-00-57(499) 264-74-45ООО Коминтек-К” г. МоскваВолоколамское шоссе, д.116(495) 490-32-27www.comintek.ruТорговый Дом “Конаково” г. МоскваВолгоградский проспект, д. 42, корп. 16(495) 640-25-15ООО “САДТОРГ” г. МоскваДмитровское шоссе, д.85Здание “Московская книга”(495) 661-56-41; Сервисный центр “Евросервис” г. Москваул. Щербаковская, д. 53, корп. 4(495) 640-01-14ИП Андреев А.Н. г. Москваул. Южнопортовая, вл. 33, пав. «Л-14»(916) 855-36-03Сервисный центр ООО “ТИБОР” г. Москваул. Цандера, д. 4, корп. 1(495) 687-07-05; (495) 940-93-81Сервисный центр ООО “Радар-МЮ” г. Москваул. Михалковская, д. 48(495) 972-25-72Сервисный центр ООО “Совиньен” г. МоскваПеровское шоссе, д. 18, корп. 1(495) 971-97-51Сервисный центр ООО “АвтоИмпЭксМ” г. МоскваЛеснорядский пер., д. 10, стр. 2(499) 264-09-80; (495) 773-22-61Сеть магазинов-сервисных центров ООО “ВиТехно” г. Москва65км. МКАД, Рынок “Синдика-К”, пав. Б-45 (1-я линия)(903) 217-84-15; (915) 202-23-86Телефон единой справочной (495) 943-24-19Сервисный центр “Ремвзвод” г. Москваул. Саянская, д. 10Б(495) 300-85-51, доб. 240Сервисный центр «Спецмастер» г. Москва8-й км Ярославского шоссе, ТЦ «Автострада», место 43-44(495) 940-87-96; (910) 467-65-25Сервисный центр “Экотехцентр” г. МоскваВолоколамское шоссе, д.81, стр. 2(495) 490-47-20Магазин-сервисный центр ООО “Совиньен” г. Москваул. Стандартная, д. 19, корп. 2(495) 707-01-00; (499) 902-30-19ООО “Маленькие моторы” г. МоскваПятницкое шоссе, вл. 31(495) 565-36-34

Распиловочное оборудование

Этот узел состоит из направляющей шины размером 350 мм и 52-звенной пильной цепи со стандартным шагом 3/8 дюйма. Такое сочетание позволяет работать с древесиной диаметром до 300 мм.

Изготовленная с применением износостойкого сплава шина имеет рабочий паз в 1,3 мм, обеспечивающий фиксацию цепи при выполнении сложных, в том числе горизонтальных распилов.

В рабочем режиме смазка цепи производится подачей масла из резервуара емкостью 0,26 литра. Ее натяжение осуществляется с помощью бокового рычага. При разрыве цепь блокируется штатным улавливателем, исключающим образование травматических ситуаций.

Гарнитура

Режущий узел состоит из съемной 14-ти дюймовой направляющей шины и износостойкой пильной цепи. Для предотвращения перегрева и ускоренного износа в рабочую зону в автоматическом режиме подается специальное масло. Применение насоса с регулируемой производительностью позволяет оптимизировать процесс смазки с 50%-й экономией расходного материала.

В состав гарнитуры также входит удобный в работе боковой натяжитель цепи и система ее блокировки при возникновении травмоопасной ситуации. Аварийный тормоз срабатывает при перемещении верхнего защитного устройства в направлении шины.

Несколько слов о пильной гарнитуре

Отдельного внимания заслуживает цепь, которая идет в комплекте с бензопилой. Она выпущена американской компанией OREGON – пионером в производстве пильных гарнитур. В CS-352ES использована цепь под кодовым обозначением 91VXL052XJ – это низкопрофильная конструкция с типоразмером 3/8”-91. Основными отличительными особенностями гарнитуры являются:

• конструкция элементов, которые ограничивают глубину пиления выполнена в форме клина, что положительно сказывается на уровне отдачи бензопилы;
• сама цепь спроектирована по технологии Vibe-Ban, основное назначение которой – это уменьшение уровня вибрации, которое передастся на рукоятку к оператору;
• значительный плюс – это применение специальной технологии удержания смазки в цепи (система Lubriwel). С одной стороны – это измененный тип крепления соединительных звеньев, а с другой, специальные канавки в ведущих звеньях, которые обеспечивают равномерное распределение смазки;

Oregon рекомендует использование данной пильной гарнитуры для легких бензопил, с размером направляющей шины от 14 дюймов.

Инструкция по эксплуатации

Прежде чем приступать к эксплуатации цепной бензопилы Эхо, следует изучить мануал, познакомиться с устройством агрегата и правилами техники безопасности при работе с цепными мотопилами.

Устройство бензопилы

Техника безопасности при работе бензопилой Echo:

• Следите за надежностью болтовых и винтовых креплений, в случае необходимости затягивайте винты и гайки;
• После каждой заправки, следует провести осмотр бензопилы на предмет масляных и бензиновых подтеков. Запрещается работа при нарушении герметичности топливо-, маслопроводов и бачков;
• Запрещается заправлять бензопилу Эхо при работающем или горячем двигателе;
• Следите за правильным натяжением цепи, от этого зависит не только производительность работы бензопилы, но и ваша безопасность;
• Во время работы всегда используйте средства индивидуальной защиты, надевайте крепкую обувь и плотно облегающую одежду;
• Во избежание травм работайте, удерживая бензопилу обеими руками;
• Запрещается проводить распиловку вблизи открытых источников огня, а также во время дождя или снега;
• Не допускается работа с неисправной антивибрационной системой. Это может привести к усталости рук и спины и травмам оператора;
• Не следует переутомляться, лучше всего делать перерывы через каждые 45-50 минут работы;
• При выполнении любых ремонтных работ следует заглушить двигатель и подождать пока он остынет;
• Заглушив мотор, включите инерционный тормоз остановки цепи;
• Проводите регулярную очистку воздушного фильтра;
• Храните вашу бензопилу Эхо в чистоте, в сухом хорошо проветриваемом помещении.

Первый запуск и обкатка

Сборка бензопилы Echo и первый запуск:

• Снимите защитный кожух, смонтируйте пильную гарнитуру, установите зубчатый упор и наденьте кожух, не затягивая гайки на шлицах;
• При помощи регулировочного винта установите правильное натяжение цепи и затяните гайки крепления до упора;

• Заправьте двигатель топливом, залейте масло в систему автоматической смазки;
• Убедитесь, что тормоз остановки цепи находится во включенном состоянии, проверьте не соприкасается ли цепь с посторонними предметами;
• Запустите двигатель, дайте ему прогреться на холостых оборотах (1-2 мин.);
• Выключите тормоз цепи и приступайте к работе.

Техническое обслуживание

На вашей бензопиле установлен бензиновый двухтактный двигатель, который нуждается в качественной топливной смеси. Для ее приготовления следует использовать высокооктановый бензин марки АИ 92-95 и специальное моторное масло для двухтактных двигателей. Рабочая смесь готовится в соотношении 1/50.

Соотношение топливной смеси

Производитель утверждает, что двигатель Эхо не нуждается в специальной обкатке, поэтому и в специальной топливной смеси нет необходимости. Обкатка бензопилы проводится на обычном топливе, в щадящем режиме на протяжении 7-9 часов. При этом не следует пилить толстые бревна и перегревать мотор.

• Echo JASO FD с дозатором;
• Husqvarna HP;
• Oleo-Mac Prosint 2T;
• CHAMPION JASO FD;
• STIHL HP;

Для заправки системы автоматической смазки следует использовать специальные масла с определенным индексом вязкости. Они не только повышают производительность работы, но и удлиняют срок службы пильной гарнитуры. Следует помнить, что использование, в качестве смазки, различных заменителей ведет к преждевременным поломкам и тратам на ремонт цепной бензопилы.

• Echo PREMIUM B&C;
• Husqvarna Chain Oil;
• Oleo-Mac Polar Lube
• STIHL ForestPlus

Симптомы	Причины неисправности	Методы устранения
Движок не запускается	Отсутствует топливная смесь Несвежее топливо Загрязнилась и намокла свеча зажигания Неисправности в системе зажигания	Заправьте бензопилу или замените топливо Просушите или замените свечу Произведите ремонт и отрегулируйте зажигание
Мотор не держит обороты (плавает)	Проблемы с карбюратором	Произведите регулировку карбюратора
Существенно упала мощность мотора	Неисправности глушителя Неисправности поршневой группы	Почистите, отремонтируйте или замените глушитель Обратитесь в сервисную мастерскую
Двигатель заводится и сразу глохнет	Сбились настройки карбюратора	Отрегулируйте карбюратор
Во время работы наблюдается повышенная вибрация, появились посторонние звуки	Вышла из строя антивибрационная система Ослабли крепления отдельных узлов и деталей	Отремонтируйте или замените соответствующие узлы Проверьте и откорректируйте болтовые и винтовые крепления
При нажатии на акселератор мотор отказывается набирать обороты	Мусор в карбюраторе	Разберите и прочистите узел
Мотор заводится, но работает неровно, чихает и стреляет в карбюратор	Сбились настройки системы зажигания	Отрегулируйте зажигание

О бренде Echo

Бренд Kyoritsu Noki был основан в Японии в 1963 году. Первая бензопила, выпущенная заводом, имела название «CS-80» и была очень востребованной на рынке. Сразу после выпуска этой модели линейка (а затем и вся мануфактура) получила имя Echo. С того момента на рынке Японии и ближнего востока появился новый производитель профессиональных и любительских инструментов, который мог составить конкуренцию не только производителям СНГ, но и европейским мастерам.

В 1972 году в США основали Echo Incorporated, которая занимается производством продукции и по сей день. Модельный ряд изменился и улучшился. Прослеживается влияние американских коллег по цеху, хотя основа осталась оригинальная.

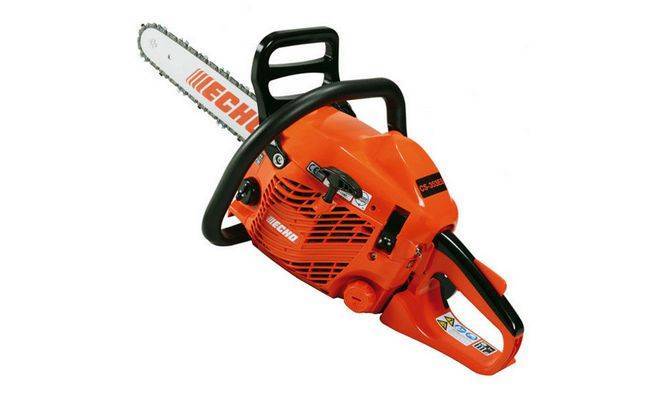

Описание бензопилы

Устройство имеет небольшие размеры и массу, что позволяет применять его в домашнем хозяйства в разных направлениях (от использования в строительстве до простых бытовых нужд), а также возить с собой, поскольку пильная гарнитура небольшая и бензопилу можно погрузить в багажник машины или в лодку, чтобы использовать в путешествии.

Аппарат имеет мощный двигатель, топливо расходует медленно, применяет особую систему очистки воздуха, что повышает сроки эксплуатации.

Особенности

Бензопила имеет ряд особенностей:

• Встроенный пружинно-демпферный виброгаситель.
• Низкий уровень шума.
• Прицеливание при помощи метки.
• Эргономичный корпус.
• Блокировка курка газа.
• Комфортное расположение частей управления и регулирования.

• Автоматическая смазка пильной гарнитуры.
• Подтяжка рабочей цепи рычажного типа.
• Безопасная конструкция.
• Простой доступ к воздухоочистителю и карбюратору (удобная крышка с фиксатором).
• Стабильные рабочие характеристики.

Применяемые и отличительные технологии

ECHO CS-353ES-14 использует технологию G-FORCE, которая обеспечивает подачу в цилиндр двигателя очищенного воздуха, а также оперативную замены фильтра без необходимости использования специального оборудования.

Наличие у устройства аварийного тормоза и уловителя цепи позволяет безопасно выполнять распиловочные работы любой степени сложности.

Применение

Бензопила обладает широким спектром возможностей.

Пила применяется в распиловочных работах такого типа, как:

• Разделка строительной древесины.
• Валка деревьев.

• Заготовка дров.
• Создание древесного декора для оформления ландшафтов.

Инструмент можно использовать и в садоводстве для придания кронам деревьев определенных форм.

Ремонтопригодность

Согласно отзывам и заверениям производителей, бензопила обладает высокой степенью ремонтопригодности. Все ее части можно найти в специализированных магазинах. Цена аналогична стоимости таких же запчастей для схожих устройств.

Непродолжительное время можно использовать для смазки цепи моторное масло SAE 10 в зимний и SAE 30 в летний период.

Достоинства и недостатки

Поскольку технология изготовления пилы — японская, то для создания аппарата применялись только качественные и долговечные материалы. Это положительно отражается на возможностях бензопилы.

Достоинства:

• Надежность.
• Конструкция позволяет снизить утомляемость при работе.
• Низкая степень шума.
• Можно использовать в разных погодно-климатических условиях.
• Для работы с инструментом не требуется иметь специальную профессиональную квалификацию.
• Управление легко осваивается.
• Высокая ремонтопригодность.
• Расходные материалы взаимозаменяемы с продуктами других брендов.

Недостатки:

• Нестандартный тип цепи.
• Отсутствие окна для возможности определения количества оставшегося масла и топлива.
• Неудобно заправлять устройство.
• Достаточно большой вес для пилы, применяемой для бытовых нужд.

Модификации

ECHO CS-352ES

Ближайшей схожей моделью того же производителя является ECHO CS-352ES. И серия 353 является модифицированной версией.

В отличие от прародителя ее снабдили:

• Металлическим маслонасосом.
• Толстыми шпильками шины.
• Нейлоновым фильтром.
• Заслонкой зима-лето в крышке цилиндра.

• Топливным праймером.
• Эргостартом.
• Боковым натяжением цепи.

Аналоги

Основной аналог бензопилы ECHO CS-353ES-14, приближенный по характеристикам и пользующийся спросом — это Stihl ms 180. Устройства схожи по параметрам и свойствам, но последний инструмент проигрывает в цене (дороже).

Также аналогами по свойствам и стоимости можно назвать:

Oleo-Mac 937-16

А какую бензопилу посоветовали бы Вы?

У вас есть 2 варианта ответа

Husqvarna 140

Общий балл

–

+

Husqvarna 435 II

Общий балл

–

+

Oleo-Mac 937-14

Общий балл

–

+

Oleo-Mac 937-16

Общий балл

–

+

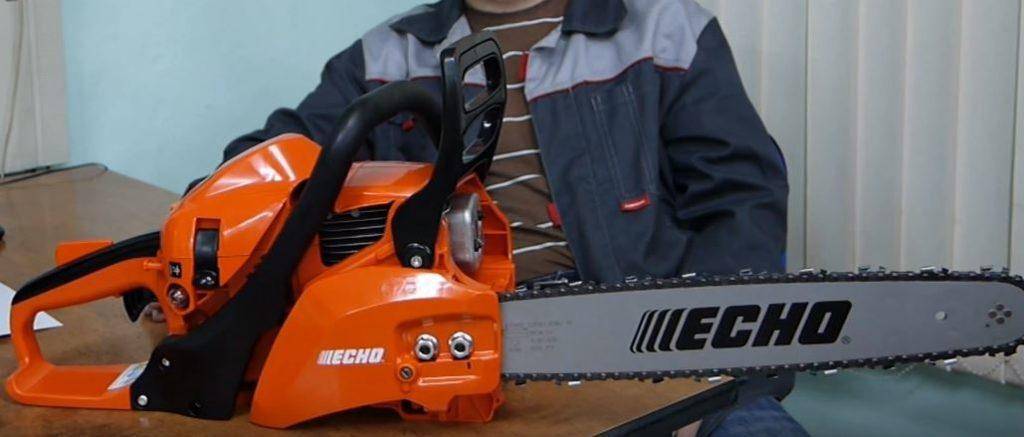

Бензопила ECHO CS-353ES-14 — достойный представитель инструментов такого типа. Она имеет хороший набор функций при невысокой цене, удобна в использовании, неприхотлива, имеет разнообразные органы управления.

Для чего можно использовать ECHO CS352ES

Бензопила CS-352ES является инструментом начального уровня в линейке производителя. Это значит, что пила подходит для умеренного режима эксплуатации в условиях малого строительства, а также для дачных работ. Основные задачи, для которых подойдет данная модель:

• обработка бруса при постройке сооружений из дерева;
• обработка плодовых деревьев – спил сучьев и некрупных стволов;
• распил дровяных материалов (справляется с деревом до полуметра в диаметре).

На выходе получается достаточно надежный и хорошо собранный инструмент, в котором применены фирменные технологии компании-производителя. Областями применения данной пилы могут являться фермы и приусадебные хозяйства, а также небольшие лесозаготовки.

Основной упор в конструкции сделан на небольшую массу и удобную конструкцию. Это позволяет использовать инструмент, например, для работ по ландшафтному дизайну.

Комплект поставки пилы

Инструмент упакован в обычную коробку из бурого гофрокартона, на котором нанесены опознавательные знаки модели – наименование модели (в нашем случае – это ECHO CS-352ES), серийный номер, а также указана страна происхождения.

Комплектацию нельзя назвать богатой, но это характерно для бензопил начального уровня. Набор минимален, но в нем содержится все необходимое для беспроблемной эксплуатации:

• шина для пильной цепи, размером 14 дюймов;
• защитный чехол для шины соответствующего размера (понадобится при хранении инструмента в перерывах при эксплуатации);
• пильная цепь (основная режущая поверхность пилы);
• набор инструментов для оперативного технического обслуживания – это универсальный ключ со шлицевой отверткой, отвертка с маленьким шлицем (для регулировок карбюратора) и шестигранный ключ;
• паспорт и руководство по использованию бензопилы.

Важно! Обязательно сохраните универсальный ключ – это удобный инструмент для извлечения свечи зажигания из двигателя. Все комплектующие оригинальные и выпущены под маркой ECHO, что является дополнительным плюсом к надежности при такой скромной комплектации

Все комплектующие оригинальные и выпущены под маркой ECHO, что является дополнительным плюсом к надежности при такой скромной комплектации.

Еще несколько отличительных особенностей

• «Легкий пуск» Бензиновые пилы ECHO  оборудованы праймером для подкачивания топлива и системой легкого запуска , именуемой «EZ-Start». Есть возможность регулировать подачу масла насосом, а сам насос изготовлен  из высокоуглеродистой стали. Многим известно, что у дешевых некачественных бензопил  нужно несколько раз тянуть ручку стартера, чтобы , наконец, запустить холодный двигатель. Понятно, что при этом детали системы запуска изнашиваются очень быстро. С целью предотвращения подобных казусов, у бензиновых пил ECHO установлена ручная помпа. Если нажать на нее два-три раза, то двигатель запускается моментально, с полуоборота.
• У всех бензопил ECHO  смазка режущей  цепи происходит автоматически.
• Специалисты фирмы ECHO применили эффективную систему амортизации. Если учесть еще и удобную ручку, то становится ясно, почему человек, работающий пилой ECHO, почти не чувствует нагрузки на плечи, спину и предплечья. Таким образом,  повышается производительность труда.
• Часто пилы, особенно бытовые, оснащены системой фронтальной натяжки пильной цепи. Это очень сложно и неудобно. У японских бензопил ECHO, для большего удобства использования, применяется эксклюзивное расположение механизма натяжки режущей цепи – сбоку. Такой профессиональный боковой натяжитель облегчает повседневную работу.
• Облегченное снятие крышки. Крышка цилиндра японских бензопил ECHO фиксируется пружинными зажимами из прочного пластика. Стоит лишь легко нажать на защелку – и крышка открывается. По сравнению с выкручиванием болтов и шурупов, как у других бензопил, это очень легко и просто. Незначительным движением руки вы получаете доступ к основным узлам цилиндро-поршневой группы, требующей регулярного ухода: очистки воздушного фильтра, замены свечей,  очистки ребер цилиндра.

Ознакомиться с подробными техническими характеристиками качественных  профессиональных бензопил ECHO  вы можете в интернет-гипермаркете садовой техники «С торгом» — официальном дилере японской компании ECHO.

Назначение бензопилы Echo CS 353 ES и технические характеристики

Эхо 353 позиционируется как инструмент для фермеров и предназначен для пиления древесины. Использование для распила недревесных материалов запрещается.

Основные технические характеристики:

Двигатель

• Тип: двухтактный с воздушным охлаждением
• Рабочий объём: 34 см3
• Мощность 1,59 кВт
• Рекомендуемая частота холостого хода: 3000 об/мин
• Максимальная частота работы двигателя с режущей гарнитурой: 13500 об/мин

Система зажигания

• Тип: Конденсаторное зажигание
• Применяемый тип свечей зажигания: NGK BPMR8Y
• Межэлектродное расстояние: 0,6–0,7 мм

Топливная система

• Ёмкость топливного резервуара: 0,25л
• Объемное бензино–масляное соотношение: 50 к 1
• Рекомендуемый бензин: с октановым числом не ниже 89. Нельзя использовать бензин с метиловым спиртом и содержанием этилового спирта более 10%.

Система смазки цепи

• Ёмкость резервуара: 0,26 л
• Тип масла: класса Премиум для пильных цепей; в течение непродолжительного времени допускается использование моторного масла типа SAE 10 зимой и SAE 30 летом.

Режущая гарнитура

• Длина шины: 300 или 250 мм
• Шаг цепи: 0,375 дюйма

Эргономические характеристики

• Уровень создаваемого шума: 115 дБ
• Масса ”сухой” бензопилы без шины и цепи: 4,0 кг

На этом этапе отметим 3 особенности. Во-первых, нестандартная цепь; у большинства производителей шаг цепи составляет 0,325 дюйма. Во-вторых, не совсем обычное для бензопил значение калильного числа свечи. Подавляющее число моделей используют свечи с калильным числом 6 или 7 (в линейке компании NGK), а у Echo cs 353 более “холодная” свеча со значением 8. В-третьих, согласно заявленным данным это очень неприхотливый к эксплуатационным жидкостям инструмент.

CS-353ES-14

Производство модели ЭХО 353 расположено в Китае. Основное предназначение агрегата -: работа в лесопарковых и частных хозяйствах. Отличия бензопилы 353ES:

• пильное устройство 350 мм;
• небольшой вес- 4 кг вмещает все необходимые фирменные технологии и классическую конструкцию;
• цилиндр с полезным объемом 34 см³;
• мощность — 2,1 л.с.;
• возможность работать с деревьями до 30 см в диаметре.

Главными достоинствами ECHO CS-353-ES являются:

• легкий запуск за счет праймера и стартера;
• возможность настройки положения воздушной заслонки карбюратора;
• экономичный, но качественный карбюратор Вальбро.

Удобное расположение элементов управления и хорошая балансировка прибора позволяет работать с ним долгое время без усталости.

Доставка

Курьерская доставка:

Доставка по Москве:Доставка производится по Москве и МО к дому “до подъезда”Доставка товара по Москве и МО осуществляется при сумме заказа от 3 000 руб.Стоимость доставки при сумме заказа от 3 000 до 5 000 руб. – 250 рублейСтоимость доставки при сумме заказа от 5 000 до 10 000 руб. – 200 рублейПри сумме заказа свыше 10 000 руб. доставка осуществляется в пределах МКАД.

Доставка осуществляется с понедельника по пятницу с 9.00 до 13.00 и с 13.00 до 19.00Доставка в субботу по договоренности.

Доставка по московской области:Доставка по Московской области рассчитывается исходя из тарифа: 30 руб./ 1 км. от МКАД (расчет производится следующим образом: 1-10 км – 300 руб., 11-20 км – 600 руб., 21-30 км – 900 руб. и т.д.)

Ограничения по доставке

Доставка товара НЕ осуществляется:При сумме заказа менее 3 000 рублейПри сумме заказа менее 10 000 рублей за пределы МКАД свыше 15 км

Самовывоз:

Самовывоз возможен только по предварительной договоренности с менеджерами по телефону (495) 506-51-49.Адрес самовывоза: г. Москва, Михалковская ул., д.48, офис 53

Проезд на общественном транспорте: От станции метро «Водный Стадион» или “Петровско-Разумовская” – 1-й вагон из центра – автобус или маршрутка № 123 – до остановки «Фабрика им. Петра Алексеева» – перед Вами 5-ти этажное жёлтое здание

Доставка до ТК:

Мы доставляем товар до любой транспортной компании. Сроки, стоимость и способ доставки по регионам зависят от веса, габаритов и стоимости заказываемой техники.

Преимущества

Производство пилы этой модели предусматривает применение наиболее качественных и долговечных материалов, что положительно сказывается на ее эксплуатационных возможностях. Инструмент по всем параметрам соответствует рекомендациям действующих машиностроительных технологий и пользовательских стандартов.

В перечне достоинств пилы:

• сочетание высокой производительности и экономичности, надежности и продолжительности рабочих ресурсов комплектующих систем и инструмента в целом;
• конструкция пилы способствует низкой утомляемости, снижению шумового фона, безопасной и продуктивной работе в разных погодно-климатических условиях;
• для эксплуатации инструмента не обязательная высокая профессиональная квалификация. Навыки управления и освоение основных приемов работы с древесиной приобретаются на протяжении короткого времени;
• пользователями дана высокая оценка ремонтопригодности пилы, взаимозаменяемости унифицированных с продукцией других брендов расходных материалов.

Доступные регулировки

Среди регулирующих операций доступны натяжение цепи и регулировка карбюратора.

Алгоритм окончания регулировки цепи классический: цепь по шине перемещается свободно и при этом не провисает. Стоит отметить, что регулировочный винт находится со стороны кожуха сцепления, а не со стороны шины, как у некоторых моделей бензиновых пил. На наш взгляд, такое расположение – самое удобное.

Регулировка карбюратора позволяет настроить состав смеси на высоких и низких оборотах и частоту холостого хода

Обратите внимание – возможность регулирования качества смеси на разных оборотах – серьезный приятный сюрприз! Что касается холостого хода, то всё как обычно – это минимальные обороты, при которых цепь стоит на месте и не передвигается по шине. Алгоритм же настройки качества смеси основан на достижении плавности перехода бензопилы с низких на высокие частоты и наоборот

Сборка, подготовка и эксплуатация

Сборка, как и для большинства бензопил, простая и состоит в установке направляющей шины с цепью путем снятия и последующей установки кожуха сцепления.

Для приготовления топливной смеси мы использовали отечественный бензин марки АИ92 и 2т масло Husqvarna HP в ранее указанной пропорции.

Восемь нажатий на праймер и со второго рывка рукояткой стартера бензопила завелась. Наши тестовые образцы неизменны: стволы свежеспиленной сосны и сухого дуба диаметром 24-25 см. Сосна поддавалась полному распилу в среднем за 8 секунд, дуб – за 15. Эти цифры вполне сравнимы с аналогичными показателями для профессиональных бензопил. Вибрации не ощущались ни в работе, ни на холостом ходу – антивибрационная система справляется отлично. Несмотря на то, что заявленный уровень шума выше среднего для бензопил значения, мы этого не почувствовали. Видимо при измерениях производители выбрали самую строгую методику измерений. Тормоз цепи срабатывал мгновенно. И главное – бензопила Echo 353 хорошо справлялась со своими задачами на оборотах, далеких от максимума. Вот разгадка использования “холодной” свечи!

Описание

CS 352ES – новая модель в ряду именитой японской фирмы, она создавалась как недорогая высоконадежная бензопила, для тяжелой работы на фермах, в садах, лесозаготовках, на строительстве и в частных хозяйствах. Основной упор при проектировании делался на легкость в эксплуатации и обслуживании, а также на применение надежных, проверенных временем фирменных технологий ЭХО.Для увеличения срока службы стенки цилиндра покрыты тройным слоем уникального покрытия Al-Fed, кованные коленвал и шатун только добавляют надежности этой модели Эхо. Регулируемый, металлический маслонасос связан с сцеплением и имеет профессиональное исполнение. Для безпроблемного запуска в любое, даже холодное время года, CS-352ES оснащена системой легкого пуска и цифровым управлением зажиганием.Обслуживание бензопилы ECHO CS 352ES не вызовет затруднений даже у людей не связанных с техникой. Компания Эхо всегда выгодно выделялась решениями, которые облегчают пользователям производить необходимые работы по обслуживанию этой техники. На пиле CS 352ES 14 верхняя крышка, закрывающая карбюратор, фильтр и свечное отверстие, установлена на современных крепких фиксаторах. Эти фиксаторы надежно удерживают крышку во время работы и позволяют, например, прочистить воздушный фильтр, не имея под рукой специнструмента.Отличные потребительские качества вкупе с невысокой ценой и великолепной надежностью делают бензопилу CS 352ES лидером по популярности и продажам в своем классе.

	Easy Start система легкого запускаОбеспечивает быстрый запуск, снижает усилие на пусковом шнуре.
	Специальное покрытие цилиндраУникальное покрытие стенок цилиндра Hard Chrome снижает износ и увеличивает срок службы двигателя.
	Прочные коленвал и шатунКованые коленвал и шатун обладают исключительной долговечностью и увеличивают срок службы бензопилы.
	Сцепление профессиональной конструкцииНадежное сцепление сделано трехсекционным для увеличения площади контакта.
	Фильтрация воздухаТрехступенчатая очистка, поступающего в карбюратор воздуха.
	Профессиональный масляный насос Масляный насос профессионального исполнения – металлический и связанный со сцеплением.

Технические характеристики Бензопилы Echo CS-352ES 14″: Мощность – 1,3 кВт/1,8 л.с. Объем двигателя – 34 куб. см Объем топливного бака – 0,25 л Объем масляного бака – 0,26 л Длина пильной шины – 35 см Шаг пильной цепи – 3/8 дюйма Ширина паза пильной шины – 1,3 мм Вес – 4 кг

Технические характеристики
Производитель	Echo
Тип бензопилы	бытовая
Мощность двигателя (кВт/л.с.)	1.3/ 1.8
Рабочий объем цилиндра (куб. см)	34
Длина шины (см)	35
Шаг цепи	3/8 1.3 мм
Количество звеньев в цепи	52
Емкость топливного бака (л)	0.25
Емкость маслянного бака (л)	0.26
Вес (без режущего оборудования), кг	4
Страна производитель	Япония
Гарантия	2 года
