Бензопила партнер 350. Доработка карбюратора и системы амортизации. Лайфхак дача

Бензопила Партнер 350 ремонт масляного насоса. Ремонт масляного насоса и замена ведущей звездочки

Ремонт масляного насоса на бензопиле Партнер 350 необходим в том случае, если подача масла полностью или частично прекратилась. Механизм маслонасоса включает в себя сам насос и шестерню с червячной передачей, которая приводится в движение звездочкой, сопряженной со сцеплением.

Самая распространенная неисправность масляного насоса, это отсутствие резьбы и шлицов на шестерне или шлицов на червячной передаче. Исправить ситуацию можно заменой деталей на новые.

Для снятия маслонасоса на Партнер 350 необходимо снять боковую крышку и шину бензопилы, после чего застопорить поршень и при помощи спецключа или самодельного ключа из головки на 24 раскрутить сцепление.

Сцепление имеет высокий момент натяжки, поэтому необходимо использовать вороток и крутить строго по часовой стрелке. Не пытайтесь раскручивать сцепление при помощи молотка и зубила, зачастую это приводит к поломке механизма, а также плохо сказывается на состоянии подшипников коленчатого вала.

Для замены ведущей звездочки Партнер 350 нужно просто раскрутить сцепление, снять старую деталь и установить новую. Звездочка устанавливается на вал через игольчатый подшипник. При замене звездочки его необходимо проверить на наличие дефектов и смазать. Для смазки можно использовать обычный Литол или любую другую выдерживающую высокие обороты.

Регулировка карбюратора бензопилы Партнер 371. Самая лучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В сегодняшней статье я решил рассмотреть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А так как мы с вами экономные и не желаем тратить деньги на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без привлечения профессиональных ремонтников. И как вы вскоре увидите, сделать это совсем легко. Вам даже ничего особенного не понадобиться, выполнять. Я специально рассмотрел регулировку карбюраторов всех известных марок пил, каждая из которых обладает своими хитростями и нюансами и на мой взгляд это лучшая информация в сети!

Итак, давайте начнем!

Что же вам понадобиться?

  • Во-первых, инструкция по эксплуатации самого устройства.
  • Во-вторых, тахометр. Для чего именно он нам понадобиться, рассмотрим немного позже.
  • В-третьих — отвертка.

Как ни странно, это все, что нам будет нужно.

Для начала внимательно ознакомьтесь с устройством вашей пилы. Что вам необходимо сделать первым делом, так это определить где находятся жиклеры карбюратора, а также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Один из них регулирует холостые обороты, а два остальных  – низкие и высокие.

Именно их вам необходимо будет регулировать, либо подкручивать, либо откручивать, чтобы обогатить или обеднить топливную смесь.

Если вам необходимо обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтобы отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также необходимо либо покрутить по часовой стрелке для того, чтобы увеличить частоту оборотов, или же, как вы уже догадались, в противоположном направлении, чтобы их уменьшить.

Но хочу вас предупредить, будьте внимательны при настройке карбюратора. Потому, как и обеднение, и обогащение топливной смеси, а также игра с частотой оборотов, имеет весьма серьезные последствия.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

Когда может понадобиться регулировка

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

  1. Разболтались фиксирующие винты
  2. Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
  3. Засорился карбюратор (в этом случае его придется еще и почистить).

Пошаговая настройка

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

  • Низких оборотов – L
  • Высоких – H
  • Холостых – T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго  с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Как снять карбюратор?

  1. Для того чтобы снять карбюратор, необходимо открутить 2 гайки.
  2. Используется ключ на 13.
  3. Отсоединяются рычаги от тросиков.
  4. Вынимается питающий шланг от бензобака.
  5. Покачивая карбюратор вправо и влево, вынимают его наружу.
  6. Впускное отверстие в двигатель необходимо закрыть пробкой или чистой тканью.
  7. Топливный шланг сгибается. На него можно надеть гайку, как показано на фото. Тогда бензин вытекать не будет.

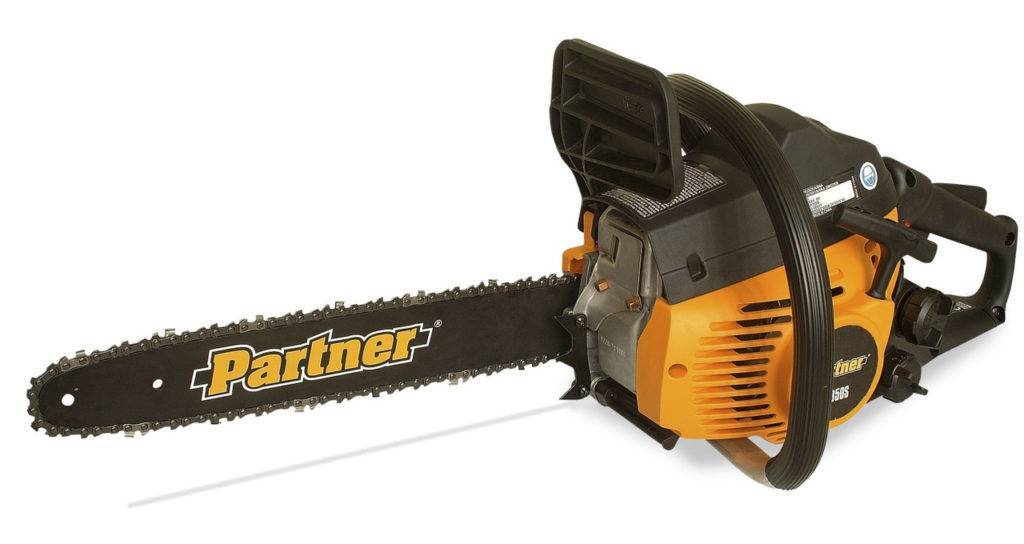

Цепная пила Партнер модели 350 производится на основе наиболее качественных материалов, характеризуется хорошей ремонтопригодностью, поэтому при грамотной эксплуатации владелец может рассчитывать на срок службы инструмента на протяжении более 10 лет.

  • Пила удобна в работе, экономична в содержании, несложна в обслуживании и безопасна в повседневной эксплуатации.
  • Модель может успешно использоваться в широком спектре хозяйственных, в том числе и строительных работ.
  • Также имеет место сочетание современных мощностных и эксплуатационных характеристик с доступной стоимостью.
  • Владельцами этой модели положительно отмечается унификация многих запасных частей и расходных материалов с однотипными пилами.

Взаимозаменяемость позволяет восстанавливать работоспособность неисправного инструмента за счет ремонтного фонда фирменного ассортимента. В частности, допускается замена фирменных цепей Орегон идентичными по конфигурации, длине и шагу изделиями других брендов.

Самостоятельная регулировка карбюратора Партнер 350

Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.

Самый легкий способ очистки бензопилы от мелкой стружки, это воспользоваться компрессором, установив на него продувочный пистолет или насадку.

Первый этап регулировки

На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.

Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.

Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.

Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.

Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.

Второй этап

После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.

В таком положении винта (L), бензопила должна уверенно работать на холостых. Если холостых сильно много или мало, то они корректируются при помощи винта положения заслонки дросселя (Т).

Далее, при помощи винта качества, устанавливаются максимальные обороты.

Важно: стоит помнить, что правильная регулировка максимального количества оборотов двигателя возможна только при наличии тахометра. На слух определить число оборотов можно только примерно. Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна

Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна.

Согласно техническим характеристикам Партнер 350, для него можно максимально устанавливать 12500 оборотов в мин.

Регулировка без помощи тахометра

Регулируя карбюратор без тахометра, необходимо ориентироваться на звук бензопилы и её выхлоп. Если пила сильно дымит, это признак неправильной регулировки. Для устранения, необходимо немного закрутить винт количества (L). Если бензопила плохо набирает максимальные обороты, но при этом хорошо работает на холостых, то необходимо при полном нажатии на газ потихоньку закручивать винт (H), до тех пор, пока пила не заработает легко.

В видео ниже представлена инструкция по самостоятельной регулировке карбюратора пилы Партнер 350 без применения тахометра. На данном видео показан не профессиональный мастер, а обычный пользователь, который используя правильный алгоритм, качественно отрегулировал свою бензопилу.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Бензопилы Партнер — особенности

Многие источники утверждают, что именно эта шведская фирма выпустила первые серийные бытовые бензопилы в Европе. А произошло это в 1949 году.

Симптомы неправильных настроек карбюратора

Если пила на холостом ходу выбегает или максимальная скорость не достигается, часто неправильные настройки карбюратора такого поведения несут ответственность. В сегодняшней статье мы объясняем, как правильно регулировать карбюратор. Наиболее распространенными явлениями являются. Перед изменением настроек карбюратора некоторые рукоятки должны быть сделаны заранее. Прежде всего, необходимо обеспечить, чтобы топливный фильтр и воздушный фильтр были безупречны и, прежде всего, были чистыми. Это включает проверку свечей зажигания.

У нас принято считать, что это неплохие китайские пилы, и отчасти это так – большинство из продаваемых на нашем рынке бензопил Партнер собраны именно в Китае, о чем честно написано на их шильдиках. Но кроме Китая, пилы этого бренда производят также в Америке, Италии, Норвегии и Англии, и приобрести в России их также можно.

Неисправность системы зажигания

Уплотнения также должны быть проверены. Эти компоненты могут вызывать подобное поведение. Устройство должно быть в технически совершенном состоянии. Некоторые производители также имеют другие отклонения здесь. Этот винт используется для регулирования скорости и, следовательно, фазы ускорения. Этот винт используется для регулирования резервного газа. На некоторых устройствах этот винт может отсутствовать или обозначен иным образом. По этой причине всегда следует использовать инструкции.

Перед настройкой карбюратора необходимо выполнить основные настройки. Это нужно делать с чувством. Затем открутите один оборот еще раз. В инструкциях. Основные настройки используются для безопасного ввода в эксплуатацию. Медленно увеличивайте обороты двигателя, пока цепь или ротор не перестанут работать, и двигатель не работает при холостом ходу. Проверьте настройки снова и снова.

Кроме того, проверьте переход между полным дросселем и холостым ходом.
Это нужно делать осторожно с небольшими шагами.

Настройки карбюратора могут привести к повреждению машины.

Уже более 10 лет данный бренд принадлежит концерну Хускварна – одному из ведущих производителей в данном сегменте, что сказывается не только на конструктивных особенностях пилы, но и на широчайшей сети сервисных центров, способных быстро и качественно ее обслужить.

Мало кто знает, но впервые тормоз цепи бензопил и система подогрева ручек была применена именно на бензопилах Партнер, поэтому недооценивать их не стоит.

Поэтому всегда работайте с осторожностью. Производители указали спецификации для действующих параметров. Эта информация должна быть рассмотрена

Так как невозможно составить точные инструкции для всех устройств, мы не гарантируем ущерб, вызванный настройками карбюратора. Точная настройка может производиться только с помощью спидометра

Эта информация должна быть рассмотрена. Так как невозможно составить точные инструкции для всех устройств, мы не гарантируем ущерб, вызванный настройками карбюратора. Точная настройка может производиться только с помощью спидометра.

Это означает, что минимум, который мы должны иметь, составляет 8 частей воздуха для каждой части топлива и не более 18 частей воздуха для 1 части топлива. Здесь мы можем наблюдать, что нам нужно много воздуха, чтобы сжечь 1 часть топлива. Что такое стехиометрическое соотношение? Стехиометрическое соотношение обсуждается при полном сгорании. Это соотношение будет зависеть от типа используемого топлива.

Существует около 30 модификаций бензопил этого бренда. От самой маломощной пилы Партнер 340S из выпускаемых сегодня, и имеющей 1,44 кВт мощности при 13500 об/мин, до самой мощной Партнер 842, с ее 1,6 кВт при 12 тыс. об/мин.

Но, пожалуй, самой покупаемой в России остается 350-я модель.

Как факт, мы скажем вам, что для сжигания 1 л топлива нам нужно около 000 литров воздуха. Что такое «Богатая смесь» и «Плохая смесь»? Мы будем говорить о богатой смеси или плохой смеси по отношению к топливу, то есть богатому наличием избытка топлива и избавлению от нас, или плохому из-за недостатка топлива.

Какие могут возникнуть поломки

Богатая смесь: содержит больше бензина, чем необходимо. Мы удаляем части воздуха по стехиометрическим, поэтому у нас избыток топлива или что то же самое, нам не хватает воздуха. Плохое сочетание: содержит меньше бензина, чем стехиометрический. В этом случае мы имеем избыток воздуха.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

  1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
  2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

  • забит воздушный фильтр;
  • затруднена подача топлива из бензобака в карбюратор;
  • забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

  • Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
  • Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
  • При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Модификации модели Partner 350

Модельный ряд Партнер представлен следующими модификациями, каждая из них будет рассмотрена отдельно:

Бензопила Partner P350S

Партнер P350S: двигатель мощностью 2 л.с.140 Вт приводит в движение цепь с шагом 3,8 дюйма, движущаяся со скоростью 22 метра в секунду, натянутая на шину длиной 400 мм – данные параметры существенно повышают производительность, выгодно выделяя данную модель среди аналоговых. Емкость топливного бака составляет 250 мл. В модели Партнер P350S использованы новые подходы к безопасности пользователя: инерционный стопор цепи, блокирование при помощи специального выключателя, уловитель цепи, что позволяет осуществлять ее торможение разными способами. В конструкцию также внедрен топливный насос, который также удаляет остатки воздуха и топлива из карбюратора, что обеспечивает более простой запуск.

Бензопила Partner P350 XT CHROME

Партнер 350 ХТ CHROME: бензопила оснащена двигателем, имеющим мощность 1,3 л.с.1300 Вт, что отлично подходит для осуществления работ средней сложности. Высокие показатели производительности обеспечивает цепь с шагом зубьев 3,8 дюймов, длиной шины в 400 миллиметров. Объем топливного бака составляет 400 миллилитров – это гарантирует высокую продолжительность работы. В качестве элементов, оптимизирующих работу бензопилы, является система гашения вибрации, которая достигается путем использования долговечных пружин из стали. Безопасность обеспечивается при помощи системы двойного тормоза.

Бензопила Partner 350 Chrome

Партнер 350 Chrome: обладает двигателем с мощностью 1,9 л.с.1300 Вт. Длина шины — 400 мм, шаг цепи – 0,325 дюймов. Это существенно увеличивает производительные показатели бензопилы. Объем топливного бака составляет 400 мл. Модель отличается высокой износостойкостью, что обуславливается хромированным покрытием. Безопасность обеспечивает стопор цепи инерционного типа.

Особенности применения, техника безопасности

Несмотря на то, что бензопила Партнер принадлежит к любительскому классу техники, ее эксплуатация предполагает выполнение владельцами определенных требований и рекомендаций завода-изготовителя.

Обкатка

Новую пилу следует обязательно обкатать в течение примерно получаса на минимальных оборотах. Далее проверяют работоспособность пилы на небольшой нагрузке – срезают небольшие ветки, сучки. Выработав полный бак горючего, остановите пилу, выключите и протестируйте натяжение цепи.

Процедура обкатки бензопилы Партнер является обязательной, поскольку дальнейшая работоспособность двухтактного бензинового мотора зависит именно от первых часов и минут его функционирования. В период притирки движущихся узлов и механизмов, пильной гарнитуры происходит правильная калибровка рабочих зазоров, что позволяет продлить срок службы бензопилы Partner, увеличить ее производительность.

Техника безопасности

Безопасная работа пилы обеспечивается изначально разработанными конструктивными решениями:

  • функция мгновенной остановки
  • блокировка движения с помощью специального встроенного выключателя
  • уловитель цепи
  • мощная антивибрационная система.

Поиск неисправностей бензопилы

Опытные вальщики знают, что грамотное и точное определение характера поломки – это половина проделанной работы по ремонту. Основываясь на долголетнем опыте ремонта бензопилы партнер 350, специалистами была разработана особая методика диагностики неполадок.

Основные поломки бензопилы Партнер 350

Начинать ее стоит от самых простых узлов и механизмов, заканчивая более сложными.

Это позволяет существенно сэкономить время и уйти от ненужных операций. Поиск неисправности рекомендуют в следующем порядке:

  1. Проверка искры бензопилы;
  2. Катушка зажигания;
  3. Диагностика системы подачи топлива;
  4. Осмотр подшипников коленчатого вала.

Проверка искры на электродах свечи

Для диагностики наличия искры необходимо извлечь свечу и не вынимая высоковольтный кабель сделать несколько рывков стартером. При наличии разряда потребуется выставить зазор между центральным и боковым электродом. Его величина в Partner 350 не должна выступать за пределы от 0.7 до 1.2 мм.

Регулировка зазора свечи щупом

Недобор этого расстояния может привести к неполному сгоранию топливной смеси и, как следствие, увеличенному расходу топлива при ограниченной мощности агрегата. В результате превышения этого параметры наблюдается непостоянство возникновения искры и перебои в работе двигателя внутреннего сгорания.

В случае отсутствия искры на электродах необходимо заменить свечу и повторить манипуляцию по диагностике, описанную выше.

Если на сменной свече также не наблюдается разряд необходимо проверить целостность высоковольтного провода и при необходимости заменить его.

Диагностика и настройка зажигания Партнер 350

Отсутствие яркой синей искры в свече может свидетельствовать о необходимости осмотра модуля зажигания и регулировки зазора. Для этих целей снимаем пластиковый защитный кожух с пилы и проверяем состояние катушки. Ведущие к ней провода должны крепко фиксироваться винтами не должны болтаться на месте соединения. На маховике ведущего вала не должна присутствовать влага, поскольку она мешает возникновению электромагнитного поля.

Маховик и модуль зажигания бензопилы Partner 350

При отсутствии подобных несоответствий необходимо убедиться в правильности выставления зазора между модулем и маховиком. Его величина должна составлять не более и не менее 0.2 мм, а потому при несовпадении с рекомендуемым расстоянием требуется самостоятельно настроить зажигание бензопилы Партнер 350.

Для максимально точной регулировки понадобиться обычный монето-образный или плоский щуп, купить которые можно в специализированных или автомобильных магазинах.

После проверки зажигания переходим к диагностике системы подачи топлива.

Топливная система бензопилы 350

Немаловажное влияние на корректную работу пилы играет топливная система, состоящая из бензобака, патрубков и карбюратора

Карбюратор Партнер 350 в разборе

В случае не поступления смеси из бачка требуется осмотреть встроенный фильтр и сапун (отверстие в крышке). При засорении топливного фильтра потребуется его замена. Для чистки сапуна необходимо можно обычную острую иголку, аккуратно извлекая остатки грязи и опилок из клапана. При засорении карбюратора потребуется его демонтаж и тщательная очистка.

Необходимо помнить, что карбюратор бензопилы партнер представляет собой сложный узел, состоящий из множества мелких деталей

Потому при демонтаже, очистке и сборке требуется проявить максимальное внимание

Принцип работы карбюратора

Карбюратор служит для смешивания топливной смеси (масла и бензина) с воздухом. Его работа начинается с момента рывка стартера пилы, который принуждает мембрану закачивать топливо. После управляемый диафрагмой игольчатый клапан подает бензин в главную камеру, через которую он поступает в цилиндр. Посредством дроссельной заслонки можно «обогащать» или «обеднять» топливную смесь воздухом. При ее закрытии в цилиндр будет поступать меньше воздуха при том же уровне топлива. В этом случае будет увеличен расход вкупе с падением мощности двигателя. Потому регулировка бензопилы Партнер 350 играет важную роль в создании оптимального соотношения умеренного потребления топлива при высокой производительности инструмента.

Рекомендуется производить самостоятельную настройку только при наличии специальных инструментов и навыков.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
