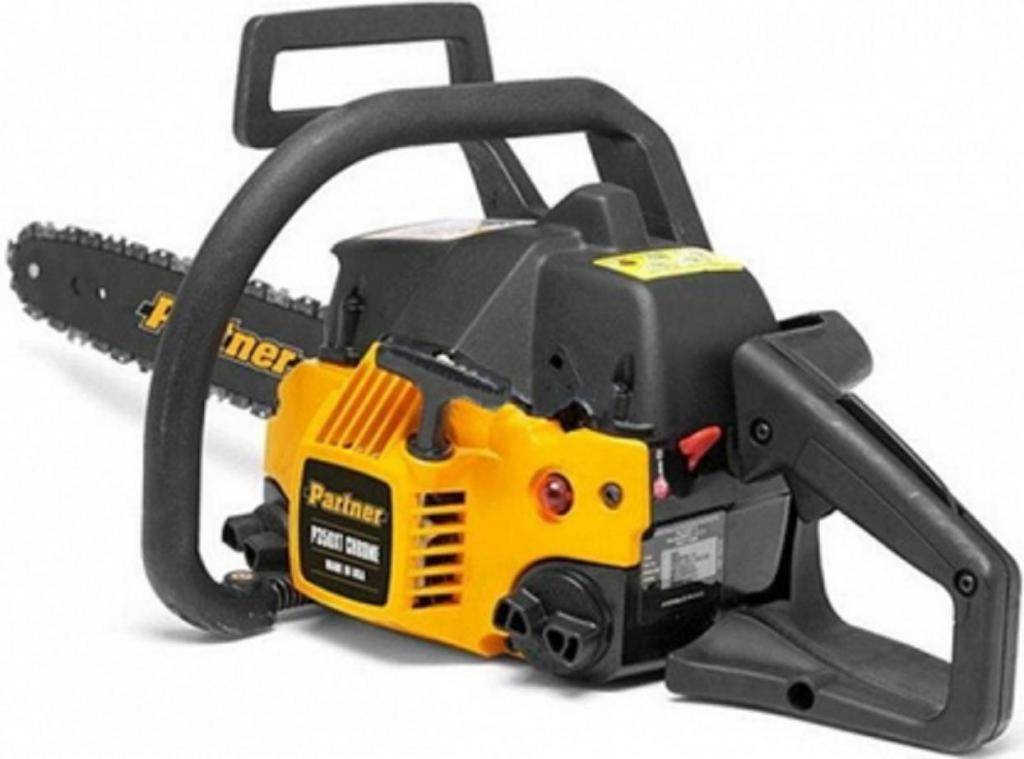

Устройство бензопилы Партнер 350

Бензопилы Партнер 350 оборудована надежным 2-тактным бензиновым двигателем, мощность которого составляет 1,3 кВт. Мотор оснащен эффективной системой принудительной подачи воздуха, которая дает возможность ДВС работать в самых сложных погодных условиях. В устройство двигателя входит электронная система зажигания и долговечный топливный насос, который делает запуск бензопилы более плавным и быстрым. Поршневая группа и цилиндр мотора покрыты жидким хромом – это защищает ДВС от коррозии и продлевает сроки его эксплуатации.

Производитель предусмотрел в устройстве модели топливный праймер для ручной подкачки горючего. Это дает возможность использовать инструмент на протяжении всего года. Барабан пускового механизмы модели оснащен крыльчаткой, которая автоматически очищает стартер от грязи.


В комплектацию модели входит система защиты оператора. Она состоит из щитка для правой руки и двойного инерционного тормоза. Смазка цепи осуществляется автоматически при помощи масляного насоса. Для натяжения цепи в боковой части бензопилы предусмотрена звездочка, для регулировки которой требуются 2 ключа.

Для очистки воздуха в комплектацию модели входит улучшенный фильтр , оборудованный системой CCS. Она продлевает сроки эксплуатации фильтра и дает возможность экономить горючее.

Все внутренние механизмы и запчасти инструмента защищены надежным пластиковым корпусом. Он способен выдержать падения с небольших деревьев и случайные удары о посторонние предметы.

Модель Партнер 350 выделяется своей эргономикой. Она оборудована двумя прорезиненными рукоятками в передней и задней части. Переключатели и кнопки регулировки размещены в задней части инструмента, рядом с руками оператора.

Бензопила «Партнер» 350 неисправности и их устранение

Наиболее уязвимыми системами 350-й бензопилы от бренда «Partner» являются:

  • моторная часть;
  • система зажигания;
  • нарушения подачи смазки.

Диагностика поломок двигателя

Если мотор работает с проглохами или вовсе не заводится, причины могут быть следующие:

  • отсутствие поступления бензина или воздуха;
  • нет искры для воспламенения.

Для более точного анализа ситуации, необходимо:

    • убедиться, что топливо достигает карбюраторной части – если нет, то:
      • бензобак пилы пустой:
      • забилась поплавковая игла;
      • прекращен доступ воздуха в топливный бак;
      • забился бензиновый фильтр. Эти поломки устраняют прочисткой очистительных систем, перезаправкой бензопилы качественным топливом.
    • если бензин доходит до карбюратора, исследуют на дефекты свечу – она должна быть сухая и с правильным зазором. По внешнему ее состоянию можно судить о возможных неисправностях всего инструмента (см. рисунок ниже).

  • Если после присоединения к заземленному проводу она не дает искру, проблема в самой свече, которую, вероятно, придется заменить. Помимо свечи, часто из строя выходят и другие запчасти – катушка или коммутатор зажигания;
  • обнаружение мокрой свечи – верный признак того, что свечу заливает. Это может быть связано с:
    • неправильными или сбоем заводских настроек карбюратора;
    • заливкой карбюраторного блока топливом.,

    В любом случае, необходимо обновить настройки карбюратора.

Регулировка карбюратора

Если бензопила «Partner» плохо заводится, сильно дымит и не выдает указанную производителем мощность, вопрос о том, как отрегулировать карбюратор бензопилы «Партнер» 350, должен стать центральным для каждого пользователя. Чтобы его решить:

  • прогреваем двигатель;
  • закручиваем винт L до упора, после чего – ослабляем на четверть;
  • если пила продолжает глохнуть на холостых, прокручиваем жиклер Т;
  • для корректной работы бензопилы «Partner» под нагрузкой винтом Н добиваемся максимальных оборотов.

Для инсталляции желательно иметь под рукой универсальный ключ и тахометр (счетчик вращения коленвала). Карбюраторную инсталляцию и регулировку зажигания производят еще на заводе «Partner». Поэтому абсолютно новую пилу перенастраивать не нужно.

Неисправности системы подачи масла

Ситуация, когда цепная смазка непроизвольно вытекает из корпуса бензопилы и не доходит до режущих деталей, указывает не необходимость ремонта масляного насоса, прочистку маслоподающих патрубков или их замену исправными запчастями. Кроме того, потеки смазки могут говорить о разгерметизации соединения трубок и масляного картера. Если вовремя не устранить эти поломки, цепь начнет перегреваться, вытянется и преждевременно выйдет из строя.

Ремонт бензопилы «Партнер» 350 своими руками должен выполняться только людьми, которые разбираются в ее устройстве и принципе работы. Только в таком случае можно надеяться, что замена ведущей звездочки или коленчатого вала будет выполнена верно и безопасно для дальнейшей работы.

Как избрать?

Любая бензопила имеет карбюраторный двухтактный движок и два бака: в один заливается бензин, в следующей – масло. Выбирая состава для смазки важную роль играет зональность – она обязана стать малой. Очередной принципиальный показатель – стойкость к воздействию низкой температуры: масло не должно застывать при сильном минусе, что обеспечит качество работы всего инструмента.

Для смазки целенаправлено использовать адгезионное масло для цепей бензопил, содержащее особые вещества, с которыми состав отлично сцепляется с цепью. Высококачественное масло будет оставаться на цепи при ее вращении, а сама цепь будет более надежной в эксплуатации.

Читайте так же

Следующий принципиальный показатель смазки – густота: если состав водянистый, он будет расходоваться в большем количестве. Чтоб с применением бензопилы не наносился вред окружающей среде, принципиально использовать масло на растительной базе – его отходы будут распадаться в естественной природной среде.

Какое масло для цепи бензопилы избрать, ведь современные российского автопрома предлагают широкий выбор вариантов? Из числа специализированных производителей отметим такие марки, как Divinol, Bio-Kettenol, Ravenol, VegOil, Mobil, Castrol, Shell. Разглядим особенности их продукции подробнее.

Устройство

По своему исполнению эта бензопила не отличается от других аналогичных ей инструментов. Модель имеет очень простое устройство, что гарантирует ее высокую надежность в работе.

Двигатель, как и все прочие элементы этого оборудования, отличается высокой надежностью, а завести его можно при помощи нескольких простых действий. Во многом этому способствует наличие электронного зажигания. Также полезным составным элементом является праймер, представляющий собой топливоподкачивающий насос.

Следует обратить внимание на воздушный фильтр, который поставляется с системой двойной очистки воздуха. Барабан стартера оборудован крыльчаткой, которая эффективно защищает фильтр от крупных частиц мусора

Это вдобавок ко всему увеличивает срок его службы и одновременно повышает степень очистки воздуха. В конечном итоге это положительным образом влияет на работу двигателя.

Пила Partner 350 — это не только удобный, но и безопасный в работе инструмент. Этому способствует наличие тормоза цепи, который может работать в двух режимах — ручном и автоматическом.

Масляный насос начинает свою работу, лишь когда производится пиление. Из этого следует, что система смазки цепи полностью автоматизирована

Следует обратить внимание, что для приготовления рабочей смеси и смазки цепи применяются различные сорта масел

Одним из важных элементов, который обеспечивает качественное пиление, является пильная цепь. В рассматриваемой модели используется цепь Oregon 91P052E 3/8″ 1,3 мм 52 звена. В случае необходимости вместо неё на агрегат может быть установлена Stihl 39970000052с или другие аналогичные ей цепи. Следует отметить, что при шаге цепи 3/8″ и ширине паза 1,3 мм звеньев не должно быть больше 52. Допускается, если звеньев меньше указанного количества — например, 46−50, однако превышать его нежелательно.

На рассматриваемой бензопиле используется система антивибрации, которая является жестковатой в работе. Помня о том, что модель Партнер 350 не является профессиональным инструментом, этот момент нельзя считать серьезным недостатком. Следует сказать, что на новых моделях производитель постарался максимально устранить этот недостаток.

В случае выхода из строя ключевых узлов и деталей, механизмов и израсходования горюче-смазочных материалов вместо них допускается использовать только оригинальные комплектующие. Применять в подобных целях аналоги нельзя.

Базовая комплектация

Каждая фирменная бензопила Partner комплектуется, кроме штатной шины и цепи, дополнительной усиленной шиной OREGON, специальной цепью для порезки твердых пород древесины, чехлом для шины, мерным бачком для приготовления топливной смеси, набором инструментов, гарантийными документами и инструкцией.

Бензопилы Партнер собирают в разных странах – Швеции, США, Италии, КНР. Известно немало случаев подделок цепных бензиновых пил Partner. Разумеется, подделывать малоизвестную компанию, чья продукция пользуется слабым спросом, вряд ли кто решится. Поэтому концерн Husqvarna, для предупреждения подделок, тщательно подходит к вопросам отличительной маркировки собственной продукции и использует несколько степеней защиты оригинальных цепных пил.

  1. Совпадение серийного номера, указанного в гарантийном талоне, с номером, выбитым на картере двигателя.
  2. Трехступенчатая голограмма на бензопиле, оригинальной заводской инструкции и гарантийном обязательстве.
  3. Упаковочная оригинальная коробка с указанием страны-производителя.
  4. Сертификат соответствия товара.
  5. Две брендовые пломбы с логотипом АВ Husqvarna на крышке и корпусе пилы — их изготовление кустарным способом довольно затратно и невыгодно. Поэтому подобная пломбировка практически на 100% исключает возможность подделки.

Фото логотипа концерна Хускварна

По отзывам владельцев бензопил, наилучшим инструментом являются бензопилы Partner производства США, Швеции. Китайская сборка иногда отличается меньшим качеством, хотя в последнее время о товарах из Поднебесной, в том числе и бензопилах, можно встретить немало положительных отзывов.

Причины, по которым бензопила не заводится

Проводить запуск инструмента нужно строго согласно инструкции. Но если вы выполнили все перечисленные пункты, а пила так и не завелась, это означает, что с ней что-то не так. Причин, по которым она может не завестись, есть несколько:

  • отсутствует искра;
  • топливо не подается;
  • засор воздушного фильтра.

Итак, что же нужно делать, чтобы выявить истинную причину, по которой инструмент не работает?

Во-первых, нужно обязательно сказать, если инструмент не запустился, винты на карбюраторе ни в коем случае нельзя крутить. А если вы не являетесь профессионалом в данной области, то даже не пробуйте своими руками ничего настраивать или пытаться заводить инструмент.

Перечисленные ниже действия, необходимые для того, чтобы инструмент начал работать, нужно совершать в строго указанной последовательности. Начинать выполнять следующий пункт нужно лишь тогда, когда предыдущий не сработал. Действия таковы:

  • Сперва можно попробовать просто ничего не делать с инструментом хотя бы в течение 5−10 минут. Есть вероятность, что во время заводки у него свеча залилась, что иногда встречается. Подождите, потом попробуйте опять действовать по инструкции;
  • Попробуйте снять крышку корпуса инструмента, затем выньте оттуда воздушный фильтр, попытайтесь завести пилу без него. В случае загрязнения фильтра его нужно помыть в мыльной воде, потом высушить или заменить другим;
  • Свечу зажигания выкрутите и проверьте, есть ли искра. Если она отсутствует, то можно попробовать поставить другую. Если же искра в итоге не появилась, то это свидетельствует о том, что блок зажигания повредился, и инструмент нуждается в ремонте. Если искра все же есть, а завести бензопилу все равно не получилось, приступайте к следующим действиям;
  • В том случае, если искра присутствует, а свечка при этом мокрая, то бензопилу нужно перевернуть. Благодаря этому из цилиндра выльется лишний бензин, если он там был. Нужно подергать стартер без свечки около 10−15 раз, это позволит проветрить камеру сгорания. Прокалите свечку и потом закрутите назад. Если есть возможность, то поменяйте ее на другую, попробуйте опять завести инструмент;
  • Если свечка сухая, то нужно взять шприц и набрать в него один либо два кубика бензосмеси, затем залейте ее в цилиндр. Опять попробуйте привести инструмент в действие. Есть вероятность, что небольшая соринка попала в карбюратор и мешает топливу попасть в камеру сгорания. Такую соринку можно вытянуть с помощью потока, который образуется после запуска машины посредством добавления топлива прямо в сам цилиндр;
  • Откручиваем и снимаем глушитель. Но при этом постарайтесь не повредить прокладку между двигателем и глушителем. Еще раз пробуем завести бензопилу без воздушного фильтра и глушителя. Когда его нет, вы сможете изнутри изучить поршневую. Если на поршне или же на стенках цилиндра есть задиры или заусенцы, или же заусенцами зажато поршневое кольцо, то это говорит о том, что поршневая изношена или же сломана. Такое часто происходит, если в топливную мало налить смеси масла. В данном случае единственный выход — это отдать инструмент в сервисный центр или же купить новый, поскольку заменить поршневую выйдет намного дороже.

В приведенном выше материале было рассмотрено, как правильно завести бензопилу на примере одной из моделей «Штиль», а также то, как вести себя, если инструмент не может завестись. Если вы новичок в этом деле или столкнулись с проблемой, то такая информация может вам пригодиться в будущем.

Технические характеристики

Мы предлагаем вам ознакомиться с основными характеристиками бензопилы “Партнер 350”:

  • Инструмент относится к устройствам бытового типа.
  • В бензопилу установлен двухтактный двигатель одноцилиндрового типа.
  • Удельная мощность системы – 1,3 кВт или 1,8 л.с.
  • Объем движка – 36 см3.
  • У инструмента ручной старт.
  • Максимальный объем топлива – 400 мл.
  • Максимальный объем масла – 200 мл.
  • Воздушная система охлаждения.
  • Максимальное число холостых оборотов равно 4000 об. в минуту.
  • Цепной шаг – 3/8.
  • Рабочая длина шины – 40 см.
  • Бензопила работает на масле и бензине.
  • Вес устройства – 4,6 кг.

Если вы знакомы с техническими характеристиками различных бензопил, то вы легко можете определить, что “Партнер 350” будет незаменимой вещью в хозяйстве. У данной модели приличная длина шины и достаточно мощный двигатель. К сожалению, “Партнер 350” не годится для профессионального использования (например, для валки леса).

Условия самостоятельного ремонта бензопилы Партнер

Для владельца инструмента, имеющего навыки ремонта бытовой техники, устранить неисправность самостоятельно, после окончания гарантийного обслуживания, доступно. Вначале нужно изучить технику. Опытные мастера считают, что ремонт бензопилы партнёр 350 своими руками начинается с правильной диагностики. Чтобы определить характер ремонта, необходимо:

  • проверить систему зажигания;
  • выполнить диагностику работы карбюратора;
  • эффективность работы топливной системы;
  • почистить глушитель;
  • определить работоспособность поршневой системы;
  • проконтролировать смазку цепи;
  • определить износ узлов и требующиеся запчасти для бензопилы Партнёр.

Сложные вопросы необходимо решать с привлечением специалистов для консультации.

При отказе в запуске двигателя, в первую очередь проверяют, исправны ли свечи. Они должны быть сухими и иметь контактный зазор 0,5 -0.65 мм. По состоянию выкрученной свечи можно определить, признаки неполадок в топливной системе и работе оборудования.

Проверяют исправность свечи, соединив через колпачок с пускателем, и положить на корпус цилиндра. Свеча исправна, если она даст искру на корпус, когда дернут стартёр. Если же искра отсутствует, это провод неисправный или свеча залита, или отработала свой ресурс.

У много поработавшей пилы могут возникнуть неисправности карбюратора. Но вначале следует провести регулировку карбюратора бензопилы Партнёр 350, как показано на видео:

Ремонт карбюратора может на время продлить время работы двигателя. Ходовые отверстия в карбюраторе могут засориться некачественным горючим или через неплотный воздушный фильтр. При разборе узла необходимо промыть и продуть все детали.

Ремонт и регулировку карбюратора, как наиболее ответственного узла, лучше доверить мастеру.

Если не поступает горючее в цилиндр:

  1. Прочистить топливный фильтр можно после того, как убедились, что из шланга мал расход горючего. В зависимости от степени забития его нужно прочистить или заменить новым.
  2. При засоре впрыска – снять шланг, отверстие прочистить иглой.
  3. В карбюратор попадает мало воздуха через забитый воздушный фильтр. Нарушается подача смеси в двигатель.
  4. Неправильное регулирование карбюратора приведёт к такому же результату.

Не смазывается цепь. Чтобы избежать перегрева цепи и её вытягивания, смазка на рабочий узел должна поступать автоматически. Но так как масло подаётся по каналам, они могут забиваться мелкой древесной пылью. После каждого цикла работ полотно и зазоры нужно очищать от пыли и грязи. Если масло подтекает, нужно проверить целостность шланга и герметичность соединения с бачком. Неисправный шланг заменить или на время замазать отверстие герметиком. Выполнить ремонт маслонасоса.

К неисправностям бензопилы Партнер 350 относят выход из строя деталей длительного использования. Если износилась звездочка, шина, резиновое антивибрационное уплотнение или затупилась цепь – нужно принимать меры вовремя. В жёстких условиях эксплуатации они должны быть под контролем, заменяться, затачиваться, подтягиваться вовремя.

Виды и состав

Выбирать конкретное масло следует в зависимости от срока проекта, где и как эксплуатируется бензопила. Для лета и теплого сезона подходят минеральные составы. В других случаях лучше использовать синтетические либо полусинтетические масла. По мере надобности смазки цепи не имеет смысла воспользоваться отработанными маслами, которые приведут к засорению топливной комплекса бухгалтерских программ, и дальше и к суровым поломкам инструмента.

Масло для цепей бензопил надо сделать кропотливо очищенным, чтоб смазка была выполнена хорошо и аккуратненько. Если использовать плохие составы, то контакта меж элементами пилы и шиной не будет, появятся искры, а потом износятся подвижные детали пилы.

Руководство по эксплуатации — полезные сведения

Для начинающих пильщиков, не имеющих прочных навыков обслуживания и работы с ручными бензопилами, прилагаемая к комплекту инструкция содержит много полезной информации.

  • В частности, приводится перечень и объем регламентных работ, последовательность настройки карбюратора двигателя и натяжения цепи, обслуживания воздухоочистителя и системы смазки цепи.
  • Высокая ремонтопригодность пилы допускает устранение отказов и неисправностей своими руками. Любого уровня ремонт предполагает наличие соответствующей квалификации, знание устройства инструмента и взаимодействия его составных элементов.
  • Инструкция содержит список рекомендованных расходных материалов. Следует иметь в виду, что масло для приготовления топлива для двигателя по плотности, вязкости и температурной стойкости должно соответствовать указанным в руководстве требованиям.

Стандартное моторное масло для Партнера 350, обеспечивает полноценную смазку трущихся деталей двигателя, запуск и работу в достаточно широком температурном диапазоне. Для работы в экстремальных условиях тип масла подбирается с учетом дополнительных факторов.

Характеристики бензопилы Партнёр 350

Эта модель пользуется немалым спросом у потребителей, но чаще всего её покупают дачники для работ на своих участках. Используют пилу не только для заготовки дров, но и в строительстве. Вообще, бензопилы Партнёр 350 отличаются своими компактными размерами. Они оснащены достаточно мощным двигателем. Их основные преимущества — лёгкий запуск и надёжная работа, выполняемая за счёт качественно сделанной электронной системы зажигания и топливного насоса.

Пользоваться такой бензопилой совершенно безопасно. В неё встроили защитную систему, которая автоматически выполняет запуск инерционного тормоза для цепи. В этом же режиме осуществляется и её смазка.

С запуском бензопилы Партнёр проблем не возникнет даже зимой, поскольку она имеет топливный праймер. Барабан стартера оснащён крыльчаткой, помогающей очиститься от грязи. Кроме этого, производители снабдили инструмент системой CCS. Подобная конструкция задерживает остаточные частицы, а ещё используется при долгом применении воздушного фильтра.

Разработчики для увеличения срока эксплуатации бензопилы на цилиндре поршневой группы сделали хромированные стенки. Ещё эта модель имеет ручку эргономической формы и систему против вибраций.

Шина и цепь

Пильный механизм бензопилы Партнер 371 выполнен из качественных материалов, по современным технологиям и имеет в своем составе все необходимое для безопасной и эффективной работы:

  • шину и цепь;
  • автоматический тормоз цепи;
  • систему автоматической смазки цепи;
  • натяжной механизм;

Характеристики шины и цепи:

  • длина шины — 35 см;
  • шаг цепи — 3/8 дюйма;
  • количество звеньев цепи — 52 шт.;
  • толщина цепи — 1.3 мм;

При выборе запасных шины или цепи для бензопилы Партнер 371 нужно учитывать их параметры. При замене одной из составляющих пильной гарнитуры, в случае, если заменяемая деталь не подойдет, может произойти поломка. Например, при установке неподходящей новой шины, результатом может стать разрыв старой цепи. Если бензопила мощная, то и повреждения гарнитуры будут значительными, если слабая – можно отделаться всего лишь заеданием цепи

Поэтому при выборе цепи всегда обращайте внимание на такие параметры, как количество звеньев

Настройка карбюратора Партнер 350 своими руками

Перед началом регулировочных работ необходимо очистить главный топливный узел от пыли и грязи. Для этого можно использовать компрессор со сжатым воздухом или столярную щетку-сметку.

Для настройки карбюратор предусмотрены отверстия с левой стороны силового агрегата, однако для удобства определения их положения специалисты рекомендуют демонтировать защитный пластиковый кожух. Сначала до упора по часовой стрелке закручиваем винты количества и качества топлива, ослабив их после на 1/5 … ¼ оборота.

Карбюратор бензопилы Partner 350 c винтами настройки

При демонтированной крышке необходимо знать, что винт качества топливной смеси находится справа и, соответственно, винт регулировки количества бензина расположен слева. Для удобства на корпусе карбюратора под болтами нанесена маркировка:

— «L» — винт количества топлива (регулировка на низких оборотах);

— «H» — винт количества смеси (настройка на максимальных оборотах);

— «T» — болт настройки холостого хода.

Необходимо запомнить, что регулировка карбюратора бензопилы Партнер 350 должна производиться на прогретом двигателе. При высоких температурах металл линейно расширяется, в результате чего пропускная способность каналов увеличивается.

Как только цилиндр станет теплым винт «L» закручиваем до тех пор, пока ДВС не выдаст максимальные обороты коленчатого вала. После закручиваем его на четверть оборота. Стоит отметить, что в таком положении винт количества подачи смеси должен поддерживать работу мотора на холостых оборотах. Если подобной настройки недостаточно, то смело выкручиваем болт «T»  до стабильной работы двигателя. При помощи винта «H» корректируем работы бензопилы Партнер на максимальных оборотах.

Диагностика подшипников коленчатого вала

Немаловажным фактором при корректной работе двигателя играют подшипники и сальники коленчатого вала.

Коленвал Партнер 350 с подшипниками

Для диагностики их износа необходимо пошатать в вертикальной и горизонтальной плоскости маховик, установленный на валу. При наличии явного люфта необходимо произвести замену подшипников качения. Если на картере имеются маслянистые следы, то потребуется заменить и сальники. Не лишним будет проверить люфт коленвала Партнер 350, для чего снимаем цилиндр и поршень. При помощи рук шатаем его влево и право, тем самым имитируя естественное движение.

Достоинства бензопилы

Как и любое другое изделие, бензопила имеет свои достоинства и недостатки. Для начала поговорим о достоинствах устройства:

  1. Агрегат выпускается на заводе известного производителя. Это может говорить лишь о качестве бензопилы и о развитом сервисе обслуживания изделий.
  2. Двигатель бензопилы оснащен праймером, который облегчает запуск агрегата. В холодное время года праймер – это незаменимый элемент бензопилы.
  3. Цилиндр и поршень двигателя проходят обработку хромом. Это сделано для того, чтобы улучшить характеристики изделия и продлить срок службы бензопилы в целом.
  4. Бензопила имеет небольшой вес и короткую шину – это существенно облегчает работу с устройством.

Функциональные возможности и технические характеристики бензопилы «Партнер» 350 S

Рассматриваемая модификация бензопилы обладает современным дизайном и достойными эргономическими и эксплуатационными характеристика. Схема внешнего устройства бензопилы «Партнер» 350 приведена ниже. Согласно подробной схеме, бензопилу «Partner» 350-й модели составляют:

  1. люк цилиндра;
  2. передняя ручка;
  3. рычаг ручного тормоза пильной части;
  4. стартерную крышку;
  5. картер;
  6. тросик стартера;
  7. рычаг управления дроссельной заслонкой;
  8. воздушная заслонка;
  9. задняя рукоятка;
  10. переключатель зажигания;
  11. бензобак;
  12. глушитель;
  13. шинная звездочка;
  14. цепь;
  15. шина;
  16. крепежи направляющей;
  17. уловитель ножевого полотна;
  18. крышка муфты сцепления;
  19. предохранитель для правой руки;
  20. дроссельный рычаг;
  21. стопор дросселя;
  22. универсальный ключ;
  23. натяжитель пильной гарнитуры;
  24. праймер.

Силовым компонентом прибора выступает одноцилиндровый 2-тактный мотор, работающий на топливной смеси. Усиленная поршневая группа, большой запас крутящего момента, эффективная система воздушного охлаждения продлевают моторесурс прибора. При объеме цилиндра в 34 см3 и 3,2 см ходе поршня бензопила генерирует номинальную мощность в 1,3 кВт. Этого достаточно для создания высокой скорости распиловки как в горизонтальном, так и вертикальном направлении.

Недостатки бензопилы

Минусы у бензопилы имеются, но на фоне плюсов они выглядят не такими существенными. К недостаткам изделия можно отнести следующие:

  1. Трудный доступ к воздухофильтру.
  2. Нет визуального контроля уровня смазки.
  3. Если вы установите длинную шину, то можете отметить низкую мощность двигателя. Но это явление считается естественным. Чем длиннее шина, тем меньше мощность двигателя.

Иногда пользователи бензопилы отмечают плохую работу агрегата. В этом случае стоит подумать, не допущено ли двойное нарушение – игнорирование требований инструкции по эксплуатации бензопилы и оказание дополнительной нагрузки на двигатель агрегата.

Устройство

Общее устройство выполнено в традиционном стиле. Отличается простотой, а значит высокой надежностью агрегата.


Устройство бензопилы Partner 350

Схема общего устройства бензопилы Партнер 350 наглядно это подтверждает.

Запуск двигателя отличается простотой и надежностью. Это стало возможным благодаря наличию электронного зажигания. Большую роль при пуске играет праймер (топливо подкачивающий насос).

Воздушный фильтр оснащен системой двойной очистки воздуха. В результате оснащения барабана стартера крыльчаткой крупные частицы мусора вообще не доходят до фильтра. Его срок службы благодаря этому увеличивается, а степень очистки воздуха повышается. В целом это благоприятно сказывается на работе двигателя.

Безопасность обращения с работающей пилой достигается наличием тормоза цепи, работающего в двух режимах – ручном и автоматическом.

Масляный насос включается только во время пиления. Это означает, что система смазки цепи работает в автоматическом режиме. Необходимо иметь ввиду, что для смазки цепи и приготовления рабочей смеси используются разные сорта масел. Узнать какое масло применяется для бензопилы Партнер 350 поможет видео

Пильные цепи. На пилу Партнер 350 устанавливается цепь Oregon 91P052E 3/8″ 1,3 мм 52 звена. Допустима замена аналогами: Stihl 39970000052с и другими. Например, Husqvarna 5776151-22

Обратить внимание на то, чтобы при шаге цепи 3/8″ и ширине паза 1,3 мм количество звеньев не превышало 52. Меньше (46 – 50) – можно, больше – не желательно

Система антивибрации на Партнер 350 работает несколько жестковато. Учитывая, что эта пила для профессионального использования не предназначена, систему в целом можно считать удовлетворительной. Кстати, на последующих моделях в этом плане сделаны существенные доработки.

Основные неисправности и их устранение

В случае возникновения неполадок во время работы прибора нет необходимости везти этот инструмент в сервис-центр. Любой владелец может устранить основные неисправности своими силами. О том, как это сделать, можно узнать из инструкции по эксплуатации.

Не запускается двигатель

Первое, что необходимо сделать — взглянуть на зазор между электродами свечи, который должен составлять 0,5 мм. Одновременно с этим не помешает сразу удалить с электродов нагар. Как правило, одна эта нехитрая операция позволяет восстановить работу двигателя. Аналогичным образом вернуть мотору способность к запуску можно путем удаления грязи из карбюратора, топливного и воздушного фильтра.

В большинстве случаев их промывка позволяет полностью восстановить «капризничающий» двигатель. При необходимости можно обратиться к более подробным инструкциям по устранению неполадок, которые можно найти на специализированных ресурсах.

Двигатель не развивает мощности

Устранить эту неполадку можно путем правильной настройки карбюратора или прочистки глушителя. Для настройки используются специальные регулировочные винты. О том, как это делается на практике, можно узнать, посетив специализированные ресурсы, посвященные ремонту бензопил.

Обрыв шнура стартера

Подобная неполадка часто возникает с бензиновыми пилами рассматриваемого производителя. Для того чтобы устранить ее, нет необходимости обращаться в сервис-центр. Всё можно сделать самостоятельно. Если вам предстоит впервые самостоятельно менять опорный шнур стартера, то у вас могут возникнуть некоторые трудности. Поэтому рекомендуем вначале посмотреть специальное видео, из которого вы узнаете, как быстро устранить эту неисправность и восстановить работу инструмента.

Обрыв цепи

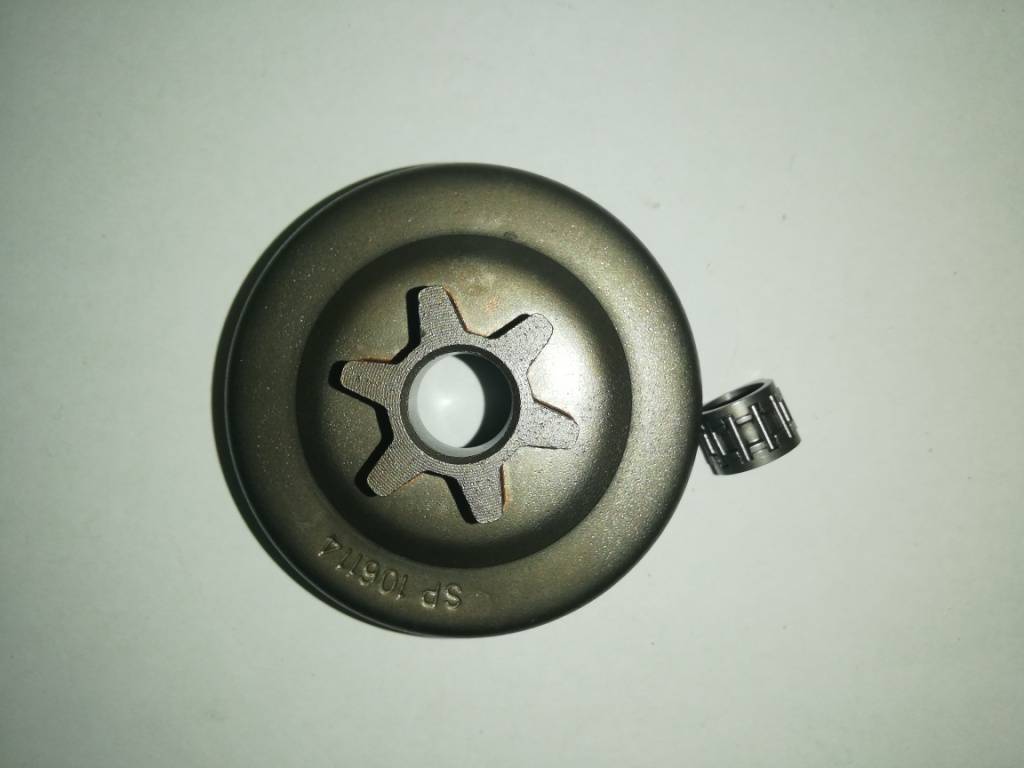

Основная причина, из-за которой возникает подобная неисправность — перегрев цепи. Происходит же это главным образом из-за отсутствия подачи смазки или забивания грязью масляных каналов. Для восстановления работы прибора необходимо первым делом прочистить масляные каналы, удалить из внутренней части бензопилы в месте расположения ведущей звёздочки и канавки шины весь имеющийся там мусор.

Только после выполнения описанных действий можно ставить новую цепь. Если во время осмотра выяснится, что причиной неисправности является вышедший из строя масляный насос, то инструмент придётся отдать в ремонт в специализированную мастерскую.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
