Ремонт карбюратора бензопилы Штиль 180
К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.
Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать
Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает
Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.
Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:
- Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
- Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
- Снимаем тягу газа (дроссельной заслонки) карбюратора.
- Отсоединяем трос от рычага управления
- Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
- Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.
Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.
Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.
После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.
Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:
- Откручиваем винт.
- Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
Под мембраной должно быть все чисто
На мембране также не должно быть грязи
- Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
- Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта
- Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
- Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
- Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
- Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
- Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.
Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
Регулировка Карбюратора Бензопилы Штиль 250 Своими Руками
Настройка карбюратора бензопилы своими руками
Для самостоятельной опции карбюратора необходимо ознакомиться с его устройством и уяснить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных частей устройства и близкорасположенных к нему деталей.
Необходимо аккуратненько обращаться с предметами для опции системы, также определять соответствие выставленных характеристик очень допустимым значениям.
Об устройстве карбюратора
Карбюратор служит для смешения горючей смеси с воздухом при соблюдении заблаговременно установленных пропорций. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».
Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Ремонт бензопилы штиль 180 своими руками — 142, 240, 365 своими руками — видео. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. До работы с бензопилой, не забудьте провести его обкатку.
Составные части карбюратора
Конструкция карбюратора содержит стандартный набор частей, но может малость изменяться зависимо от производителя. Составные части:
- Основа. Регулировка карбюратора своими руками на. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
- Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
- Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
- Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.
Не знаете, какую бензопилу выбрать? Прочитайте нашу статью.
Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства. Или же изучите зарубежных производителей бензопил, таких как Штиль
Или же изучите зарубежных производителей бензопил, таких как Штиль.
Что нужно иметь для настройки
У каждого владельца карбюратора должны быть необходимые инструменты для осуществления регулировки данной системы. Есть три регулировочных винта, которые располагаются на корпусе устройства. Они имеют собственные маркировки:
- L — винт для коррекции низких оборотов.
- H — винт для регулировки высоких оборотов.
- T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.
Регулировка карбюратора бензопилы Stihl MS 361 своими руками
Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:
- При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
- При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
- При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).
В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.
Необходимые инструменты
Особенность бензопилы Stihl MS 361 – легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.
При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.
Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы
Пошаговый алгоритм регулировки
Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.
Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.
Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.
Стандартная регулировка
Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:
- Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
- Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
- Двигатель завести и прогреть в течении 7-10 мин.
- Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
- Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.
Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.
Регулировочные винты карбюратора бензопилы Штиль МС 361
Нюансы, которые нужно знать
При поворотах любого винта меняется заводская настройка
Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты
Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.
Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.
После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.
Познавательное видео
Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 – Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.
Бензопила Штиль 250: настройка карбюратора
Следует первым делом провести предварительное обслуживание бензопилы, в процесс входит:
- чистка воздушного фильтра;
- чистка карбюратора;
- промывка двигателя от грязи и пыли;
- настройка цепи;
- замена или чистка свечи;
- регулировка холостого хода.
Хорошо прогреваем мотор, чтобы работа двигателя была стабильной и карбюратор набрал нужные обороты. Далее регулировка бензопилы Штиль 250 проводиться следующими этапами:
- Найдите винты « H » и « L », предварительно заглушив бензопилу. Заверните их до упора и выверните на 1 оборот.
- Завести бензопилу и дать ей поработать на холостых 5-10 минут.
- Добейтесь максимальных оборотов (14 000 об/мин.) , выжав газ и отрегулировав винт « H ».
- Н айдите болт « LA » и настройте им холостой ход так, чтобы цепь пилы немного крутилась. После этого ослабьте винт на ¼ оборота.
- В случае, если Штиль 250 глохнет или обороты не устойчивы, придется откручивать винт « L ». В это время обороты должны увеличиваться .
- Последний этап — достижение оптимального холостого хода, бензопила должна работать на отметке 2 600 об/мин.
- Карбюратор бензопилы Штиль 250 настроен!
Обратите внимание, что вышеописанная процедура может не помочь в виду наличию подсоса воздуха. Зачастую он заметен в прокладке между карбюратором, на сальниках коленвала или ускорительном насосе
Обращайте внимание на рабочую обстановку, в зависимости от температурных условий пила может работать по разному.
Если вовремя проводить настройку, результатом будет долгая эксплуатация бензопилы Stihl, уменьшенное потребление масла и топлива.
Достоинства и недостатки
Карбюраторы Zama очень надежны и просты в эксплуатации. Конкретно на бензопиле Штиль 180 установлен карбюратор, на котором отсутствуют винты настройки качества и количества смеси, как мы привыкли. Один винт существенно упрощает регулировку.
У мембранного карбюратора нет существенных недостатков. С таким карбюратором бензопила работает в любом положении. При боковом распиле, вертикальном и т.д.
Несмотря на вышеупомянутые плюсы, карбюратор чувствителен к качеству топлива. Помимо чистого воздуха из воздушного фильтра в карбюратор требуется подавать очищенное топливо из бензобака. Но это не всегда возможно, поэтому как минимум, раз в полгода его нужно очищать и продувать.
Регулировка карбюратора китайской бензопилы своими руками
Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.
Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.
Необходимые инструменты
Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.
Алгоритм регулировки карбюратора
Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.
Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:
- забитый воздушный фильтр,
- забитые нагаром выхлопные окна и глушитель,
- плохое топливо.
Если проблема не в этом, то пробуют регулировать карбюратор.
Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.
- Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
- На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
- Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
- Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
- Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
- Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
- После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
- Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.
Регулировка холостого хода
Последовательность регулировки холостого хода:
- Двигатель заводят и прогревают в течении 5-7 мин.
- Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
- Затем винт вкручивают назад на 1/4 оборота.
Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.
Нюансы, которые возникают в процессе
Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.
Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.
Видео регулировки
Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.
Рабочее оборудование
В комплекте гарнитуры — съемная 16-ти дюймовая направляющая шина и износостойкая пильная цепь Oilomatic со стандартным шагом 3/8 дюйма. Для распиловки древесины твердых пород рекомендована твердосплавная цепь марки Stihl Rapid Duro.
В состав штатного оборудования входит натяжной механизм и система смазки. Масло в дозированном количестве поступает в рабочую зону из внутреннего маслобака объемом 200 мл.
Управление пилой производится с помощью многофункционального рычага. Его конструкция позволяет оператору уделять больше внимания контролю рабочего процесса и безопасности сложных работ.
Порядок действий при запуске
Алгоритм действий при пуске пилы
- Включить ручной тормоз, надавив на защитный щиток рукой до щелчка.
- Нажать на декомпрессионный клапан, если он предусмотрен в модели. Это упростит включения двигателя.
- Нажав клавиши газа и стопор газа на рукоятку одновременно привести рычаг управления режимами в нижнее положение.
- Установить пилу на ровную поверхность.
- Левой рукой взяться за трубчатую рукоятку, правой – за рукоятку стартера. В прорезь задней рукоятку вставить носок ноги и весом тела придавить пилу к поверхности.
- Плавно вытянуть за рукоятку тросик стартера до упора. Затем с силой несколько раз потяните за рукоятку стартера вверх, одновременно упираясь в трубчатую рукоятку.
- Двигатель проработает непродолжительное время и остановится. Переместить дроссель путем перемещения рычага переключения режимов вверх до следующего фиксированного положения.
- Повторить п. 6. Если двигатель включился, необходимо короткое нажатие на рычаг управлением газом. Это необходимо, чтобы комбинированный рычаг зафиксировался в положении холостого хода.
- Отключить тормоз, потянув его рукоятку на себя до щелчка. Агрегат готов к работе.
- Для проверки системы смазки, удерживая пилу над чем-либо светлым (снег, бумага, срез дерева), включить максимальный газ. При правильной работе системы будут видны следы от масляных пятен.
Описание и характеристика

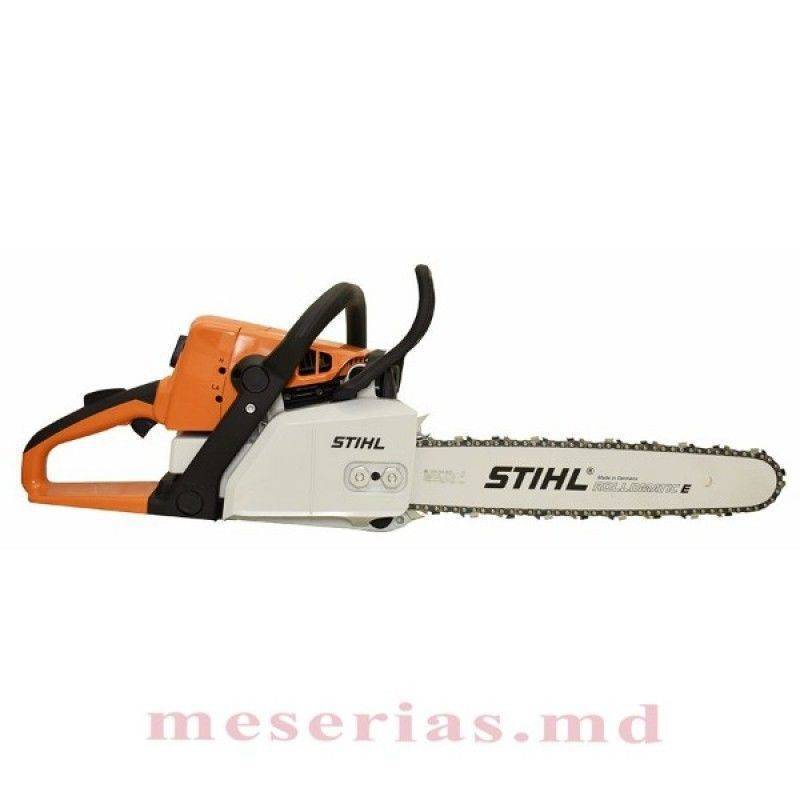

Бензопила “Штиль” МС 230 является полупрофессиональным инструментом, используемым для проведения различных операций на своем участке и в быту:
- обрезка деревьев;
- заготовка дров;
- валка леса;
- в ландшафтном дизайне;
- в небольшом строительстве.
Масса мотопилы Stihl MS-230 4,6 кг. Корпус бензопилы выполнен из прочного легкого, не боящегося механических повреждений пластика. В корпусе размещен двухтактный карбюраторный двигатель оригинального штилевского производства мощностью 2,7 л. с.
Запуск силовой установки осуществляется пусковым тросиком. Система легкого старта со встроенным декопрессором, встроенным топливным насосом и подогревом карбюратора легко заведет агрегат даже в зимнюю стужу.
Для стабилизации оборотов двигателя и улучшения качества выхлопа в мембранном карбюраторе предусмотрен компенсатор. Для защиты оператора от искр, летящих из глушителя установлены специальные искроуловительные решетки.
Бензопила Stihl МС 230 в работе
Натяжение пильной гарнитуры вынесено вбок, крепление штанги на 4 болта. Оператор может выбирать необходимый размер шины от 14 до 16 дюймов. Пильная цепь Oilomatic автоматически смазывается маслом в контрольных точках, что продлевает ресурс цепи и экономит расход смазочного материала.
Бензопила “Штиль” 230 C BE 16 получила следующие улучшения:
- пильная цепь на 55 звеньев;
- обогрев рукояток;
- праймер для подкачки топлива;
- изменилось натяжение пильной гарнитуры.
Бензопила “Штиль” МС-230, технические характеристики:
| Рабочий объем цилиндра | 40,2 см³ |
| Мощность | 2/2,7 кВт/л.с. |
| Длина шины | 35 см |
| Удельный вес | 2,3 кг/кВт |
| Обороты на холостом ходу | 2.800 об/мин. |
| Количество оборотов Pmax 1) | 10.000 об/мин |
| Цепь STIHL Oilomatic шаг/тип | 3/8″ P/ Picco Micro 3 |
| Вес 2) | 4,6 кг |
| Объём бака | 0,47 л |
| Уровень вибрации влево/вправо 3) | 6,9/8,9 м/с² |
| Уровень звуковой мощности 4) | 113 дБ(A) |
| Уровень звукового давления 4) | 101 дБ(A) |
Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita
Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы
Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы
Особенности настройки карбюратора Макита
Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.
За счет регулировки можно:
- исключить риск создания карбюратором «бедной» смеси;
- минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.
Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.
- Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
- Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
- Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
- Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.
Винты для регулировки
Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:
- винт с маркировкой L – корректирует низкие обороты;
- винт с маркировкой H, за счет него проводится настройка высоких оборотов;
- винт T для настройки работы карбюратора на холостом ходу.
Подготовка к регулировке:
- Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
- Проверка воздушного фильтра и очищение этой детали.
- Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).
Проводите последующую настройку:
- положите бензопилу на ровную поверхность;
- сняв цепь, отложите в сторону.
Для диагностики проблем работы карбюратора используют тахометр.
Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси
Алгоритм действий для настройки
Проводят настройку карбюратора бензопилы в два этапа:
- базовый этап (двигатель включен);
- этап второй – выполнять, когда двигатель прогрет.
Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий
Стандартный алгоритм действий.
- Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
- В момент встречи сопротивления, сделать полтора оборота назад.
Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.
Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение
Как проверить, правильно ли настроен карбюратор?
Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.
Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.
Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.
Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.
Особенности бензопилы Штиль МС 230
230 Штиль, как и многие остальные пилы компании, производятся по последнему слову техники. Давайте посмотрим основные технологии, применяемые при производстве данной бензопилы:
- Предварительный подогрев карбюратора – при работе в зимнее время года, бензопила переводится в летний режим, карбюратор обдувается подогретым всасываемым воздухом, таким образом предотвращается его обледенение.
- Инновационная крышка бензобака не требует специального ключа для открытия. Технология разработана и запатентована компанией Stihl. Процесс открытия, закрытия проходит без затруднений, а герметичность в свою очередь остается на высоте.
- Антивибрационная система – компания Штиль, как и Хускварна используют специальную систему для снижения вибраций, передаваемых от инструмента на человека во время работы. Без подобной системы, при продолжительных работах, организм человека испытывает большие нагрузки, что со временем может привести к нарушению кровообращения в руках.
- Мгновенная остановка цепи тормозом QuickStop. Всем известная рукоятка ручного тормоза приводит в действие механизм QuickStop, который позволяет молниеносно остановить работу бензопилы Штиль МС 230.
- Система эффективной смазки цепи Ematic. В состав системы входит масляный насос с регулируемой подачей масла, цепи Oilmatic и направляющей шины Ematic. Особенность системы заключается в том, что подаваемое масло попадает только на те места, где оно требуется, что позволило уменьшить расход масла в половину.
Модификация C-BE
На основе базовой модели была разработана и более продвинутая в техническом отношении версия Stihl MS 230 C-BE.
Перечень доработок новой модели включает в себя:
- оригинальный механизм натяжения цепи;
- повышенной надежности и скорости срабатывания тормоза аварийной остановки QuickStop;
- экономную автоматизированную систему смазки, снижающую реальный расход цепного масла не менее чем на 50%.
Используя представленные в фирменном ассортименте запчасти и расходные комплектующие, владелец пилы может самостоятельно выполнить сервисное обслуживание или качественный ремонт инструмента с полным восстановлением его работоспособности.
Бензопила «Stihl» MS 230: обзор технических характеристик и особенностей
Бензопила «Stihl» MS 230 – одна из самых востребованных цепных пил на сегодня. По своим конструктивным особенностям и рабочим характеристикам этот инструмент от бренда «Штиль» можно поставить в один ряд с такими именитыми бензопилами, как Husqvarna 435 II X-TORQ или Oleo-Mac 941CX-16, производительность и качество выполняемых операций которых заметно выделяет их на фоне существующих отечественных производителей.
230-я модель «Stihl» — базовая. На ее основе была создана усовершенствованная бензопила «Stihl» MS 230 C BE 16. Для начала рассмотрим основную модель и поговорим о достоинствах более поздней разработки.
Как правильно настроить карбюратор бензопилы
Подавляющее большинство моделей карбюраторов бензиновых пил имеют три винта регулировки:
- холостых оборотов (Т);
- низких оборотов (L);
- высоких оборотов (Н).
Установка нужных параметров происходит методом вращения этих винтов.
Для точной настройки карбюратора воспользуйтесь электронным тахометром. Он позволит легко определить обороты двигателя бензопилы.
Базовая регулировка карбюратора
Винты H и L необходимо повернуть по часовой стрелке до упора, а затем вывернуть на 2 оборота в обратную сторону. Это стандартный порядок действий при первичной настройке популярных моделей бензопил. Также возможны и другие варианты.
Регулировка холостого хода
В первую очередь, нужно отыскать положение, в котором будут самые высокие холостые обороты, поворачивая винт L. Когда вы, с помощью тахометра, найдете это положение, нужно повернуть винт низких оборотов (L) на четверть (1/4) против направления часовой стрелки. Цепь бензопилы при этом может вращаться. Если это происходит, нужно откручивать винт холостого хода (Т) против направления часовой стрелки, пока цепь полностью не перестанет двигаться.
Как настроить максимальные обороты бензопилы?
Чтобы изменить максимальные обороты, нужно взаимодействовать с винтом Н. Если закручивать винт, обороты будут становиться выше, а если откручивать — ниже. Как правило, наибольшее допустимое число оборотов двигателя колеблется в диапазоне 11500-15000 в минуту. Если попытаться работать с еще большим числом, начнется проблема с зажиганием. В таком случае, винт слегка откручивают.
Проверка ускорения
Если нажать на кнопку газа бензопилы, двигатель должен повысить количество оборотов. Это должно произойти достаточно быстро. Если инструмент медленно набирает обороты, нужно немного открутить винт L, не больше, чем на 1/8 оборота.
Когда настройка закончена, нужно повторно проверить работу бензопилы на холостых оборотах — двигатель должен исправно работать, а цепь — оставаться неподвижной. Если двигатель работает нестабильно или цепь двигается, нужно повторить регулировку, опустив этап базовой настройки.
Нюансы, о которых нужно помнить в процессе настройки
Не выкручивайте винт низких оборотов (L) слишком сильно по отношению к винту высоких оборотов (Н). Это станет причиной поступления в двигатель обедненной смеси (слишком много воздуха относительно бензина). Как следствие, поршневая будет сухой во время работы и начнет сильно нагреваться.
Лучше всего запомнить первоначальное положение винтов карбюратора, чтобы оставить себе возможность снова установить заводские настройки, если пила вдруг не заведется или будет работать нестабильно.
Настройка бензопилы — важная, но не самая сложная процедура. Если следовать инструкции и сделать все правильно, инструмент с отрегулированным карбюратором будет оптимально настроен, сможет работать с высокой эффективностью и прослужит вам долгое время.
