Устройство и назначение бит
Жизнь вносит разнообразие даже в, казалось бы, ставшие обыденными винты. Все чаще встречаются шурупы с необычной, нестандартной формой шлиц. Многие винтовые соединения таят в себе неожиданный экзотический «сюрприз», требуя такого же оригинально-эксклюзивного инструмента.
Биты (биты для шуруповёрта) – это сопрягающиеся с конкретным типом винтового соединения (гайки, винты, шурупы, саморезы) специальные насадки для шуруповертов с шестигранным хвостовиком, зажимаемым патроном или переходником инструмента, и рабочей частью, являющейся некоторым подобием отвертки.
При покупке бит под определенное крепежное соединение оптимальным вариантом был бы образец этого крепежа, чтобы в магазине из широчайшего ассортимента опытным путем можно было бы подобрать нужные биты
Следует обратить особое внимание на плотность фиксации биты в шуруповерте: максимально надежное крепление будет способствовать отличной передаче крутящего момента и сделает срок эксплуатации как биты, так и самого инструмента более долговечным
При частом использовании нескольких насадок и постоянной их смене стоит задуматься о приобретении специального адаптера, позволяющего не раскручивать каждый раз патрон шуруповерта.
Варианты конструктивных решений
По конструкции бита может быть одинарной (жало с одной стороны, шестигранный хвостовик с другой) или двойной (два жала на концах). Последний тип обладает двойным сроком эксплуатации (оба жала одинаковы) или удобством в работе (жала различаются размером или видом). Единственным минусом такого типа биты является невозможность её установки в ручную отвёртку.
Биты могут производиться в обычном и торсионном исполнении. В последнем конструктиве само жало и хвостовик соединяются прочной пружинной вставкой. Она, работая на скручивание, передаёт крутящий момент и позволяет изгибать биту, что повышает возможность доступа в неудобные места. Пружина также воспринимает на себя часть энергии удара, предохраняя биту от поломки шлицев.
Торсионные биты используют с ударными шуруповёртами, в которых усилие удара прилагается по касательной к окружности завинчивания. Биты этого типа стоят дороже обычных, служат дольше, позволяют закручивать длинный крепёж в плотные материалы, с которыми обычные биты не справляются.
Для удобства пользования биты выпускают разной длины. Каждый следующий за основным типоразмером (25 мм) длиннее предыдущего на 20-30 мм — и так до 150 мм.
Важнейшей характеристикой биты является продолжительность эксплуатации. Обычно её выражают в количестве закручиваемых изделий крепежа до выхода инструмента из строя. Деформации жала проявляются в постепенном «слизывании» рёбер в процессе выскальзывания биты из шлица. В этом плане наиболее стойкими являются биты, которые не подвергаются усилиям, выбрасывающим их из шлица.
Из наиболее применяемых к ним относятся системы Н, Torx и их модификации. В плане прочного контакта биты с крепежом есть много и других систем, в том числе антивандальных, но их распространение по ряду технических причин ограничено.
Биты для шуруповерта: какие лучше в эксплуатации?
Современный рынок строительных инструментов предлагает потребителю широкий выбор насадок для шуруповёрта от разных производителей, поэтому вопрос о битах для шуруповерта — какие лучше, является актуальным для каждого покупателя, выбирающего шуруповёрт и сменные насадки к нему
Это важно, так как от правильного выбора зависят срок службы насадок, инструмента и качество работ
При поштучной покупке бит более предпочтительными выглядят изделия компании Whirl Power, которые можно легко опознать по фирменной зелёной наклейке. Они заслужили большой авторитет своей твёрдостью и магнитным свойством. Бита хорошо садится в патрон и не выпадает при наклоне инструмента вниз
К тому же она может удерживать металлический шуруп или винт, что очень важно в начальный момент его закручивания в труднодоступное место
Видео: Биты для шуруповерта
Популярные в строительстве размеры бит WP по длине – 25, 50, 75, 90 и 150 мм. Для большинства крепежа используется стандартные биты WP2, а для тонких декоративных саморезов — WP1. Наконечники насадок имеют засечки, повышающие их износоустойчивость. Отзывы потребителей о качестве этих насадок только положительные, они покупаются производственными и строительными предприятиями оптом и большими партиями.
Неплохой спрос имеют и биты компании Bosch, традиционно выпускающей очень качественный электроинструмент. Качество продукции этой фирмы давно пользуется признанным авторитетом, что однозначно выражено и в повышенной её стоимости. Особо охотно покупаются насадки с титановым покрытием, имеющие жёлтый цвет. Однако наиболее долговечными принято считать биты, изготовленные из вольфраммолибденового, хромованадиевого или хромомолибденового сплава с титановым покрытием. Для защиты от коррозии и повышения прочности насадки производители покрывают её снаружи защитным материалом, в качестве которых могут применяться титан, никель, алмаз, карбид вольфрама.
Для рядового потребителя важно знать, что титановое покрытие не только защищает от ржавчины, но и придаёт твёрдость рабочей части насадки. Однако оно же значительно удорожает изделие, к примеру, метиз стандартного размера PH2х25мм стоит 42 руб
Это цена двух магнитных насадок WP2х50мм производства фирмы Whirl Power. Так что в вопросе, какие биты для шуруповёрта лучше, финансовый вопрос имеет значение.
Коротко о главном
Для ответа на вопросы о том, какими характеристиками должны обладать биты для шуруповерта, какие лучше использовать для конкретных условий, необходимо учесть ряд факторов:
- Материал корпуса.
- Тип поверхностного покрытия.
- Особенности конструкции – монолит или с торсионной вставкой.
При выборе насадки обязательно учитывается такой ряд факторов, как форма профиля, размер, материал и отношение к тангенциальной нагрузке. Знание обозначений маркировки позволяет существенно облегчить поиск нужного экземпляра.
При этом биты классифицируются по сферам применения на такие категории, как – для болтов и гаек, профессиональные, антивандальные, типа «вилка», для гипсокартона и намагниченные или с пружиной. Наиболее популярными являются изделия фирм Milwaukee, DeWALT, Wiha, Wera, Makita. Приобретать биты лучше в проверенном месте.
Оценок 0
Биты в виде звездочки (Torx)
Применяются насадки в виде звездочки, в машиностроительной области и в производстве бытовой техники, для закручивания крепежных элементов с соотвествующей формой головки. Они носят название Torx (торкс) и обозначаются буквами TX или T. Рядом с буквой указывается цифра, которая обозначает размер насадки. Он соответствует расстоянию между лучами звездочки шестигранной формы.
Впервые Torx стала использовать в 1967 году компания Textron, в Америке. Сегодня применяются разные виды бит для шуруповерта данного типа. Так, существует антивандальный вариант, оснащенный внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются Torx Tamper Resistant. Еще применяются пятилучевые биты под названием Torx Brigadier Pentahedron.
Классическая бита «Звездочка» (Torx)
В европейских странах и США насадка Тоrх является самой популярной из всех существующих форм шлица. Это связано с ее высокой производительностью. Данная бита отличается наличием шести граней, с помощью которых происходит соприкосновение с винтом или шурупом.
Конструктивная особенность насадки позволяет улучшить сцепляемость с поверхностью крепежного изделия. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента. Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается. Выпускаются насадки «Звездочка» разных типоразмеров. Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.
Бита «Звездочка» Torx Plus
Torx Plus отличается тем, что ее звездочка имеет менее острые лучи, которые при этом еще и короче. Такие виды бит для шуруповерта требуют от мастера повышенной точности во время выполнения работ. Для их изготовления применяется высокотвердая сталь. Размеры данных насадок бывают Т10 —Т40.
Бита «Звездочка» с TIN покрытием
Благодаря наличию покрытия на основе нитрида титана насадка имеет повышенную износостойкость. Ее поверхность отличается шероховатостью и хорошо сцепляется со сталью. Также насадка отличается повышенной долговечностью, потому что изготавливается из твердого материала. Насадка продается с размерами от Т10 до Т40.
Бита «Звездочка» с отверстием внутри
Данная бита часто применяется на сборочных производствах. При закручивании крепежа бита плотно входит в крепежное изделие. В результате повышается надежность процесса закручивания, для осуществления которого, не нужно прилагать особых усилий. Размеры биты бывают от Т10 до Т40.
Удлиненная бита «Звездочка»
Данной насадкой удобно пользоваться при выполнении определенных видов работ. Ее размеры такие же: от Т10 до Т40, длинна может быть от 50 мм до 100 мм.
Критерии оценки качества
Главное правило, которого следует придерживаться при выборе — каждому типу работы своя насадка. В 90% случаев быстрый износ бита вызван неправильной эксплуатацией. Как следствие, высокие нагрузки и ударный эффект приводят к разрушению изделия. Для вашего удобства, мы разместили изображения бит согласно их форме, кликнув по иконке вы попадёте в нужный вам раздел.
Для того, чтобы вы получили четкую картину сравните вкручивание саморезов в дерево и монтаж стальных конструкций
Для того, чтобы выбрать оснастку следует точно определиться с тем, какие работы предстоит выполнять и обратить внимание на следующие показатели:
Материал. От качества материала напрямую зависит надежность и прочность всего изделия. Сталь с маркировкой от R-7 до R-12 считается стандартной для битов и чаще всего именно с ней вы столкнетесь при выборе. Такая сталь известная своей надежностью и хорошей стойкостью при контакте почти со всеми материалами. Чтобы защитить покрытие от коррозии, сталь принято покрывать хромованадиевым покрытием. Если вы ищите насадку, обладающую повышенной прочностью, то ваш выбор — биты с титан-нитридным покрытием. Узнать такие насадки вы можете по золотому окрасу. Не меньшей популярностью пользуются и вольфрамовые наконечники, а для интенсивной работы применяются биты с алмазным напылением.
Способ изготовления. Свою роль играют и способы, которым бит был обработан после изготовления. Самыми распространенными считаются фрезеровка и ковка. Если вам предстоит работать с твердыми материалами (например, листами железа), то выбор следует сделать в пользу кованных битов. При изготовлении с помощью фрезеровки с бита снимается верхний слой материала, что значительно уменьшает его износостойкость
При покупке также следует обратить внимание на особые технологии, которые могли быть использованы при изготовлении. Так, например, профилированные биты гораздо лучше фиксируют саморез, а для работы с винтами с антикоррозийными покрытиями применяются биты с микрошероховатостями
Такие изделия не повреждают защитный верхний слой антикоррозийных саморезов.
Твердость. Средняя твердость материала бит составляет 60 HRC. Однако, не всегда максимально твердая насадка это хорошо. Все биты принято разделять на две группы: твердые и мягкие. Для твердых характерны работы с ударными нагрузками, а для мягких вкручивания крепежей в режиме невысокой скорости.
Конструкционные особенности. Многие биты обладают некими конструкционными особенностями. Так, например, для удобства использования некоторые биты имеют магнитный наконечник. С другой стороны, магнит может стать причиной высокого износа бита, притягивая к нему стружку во время работы. Изделия с торсионным наконечником предназначены для больших ударных нагрузок и не сломаются во время работы.
Виды бит и их предназначение
Разнообразие насадок для электроинструмента можно классифицировать следующим образом:
- Основные. Наиболее широко представленные на рынке варианты крестовых шлицов рабочей части. К этой категории можно отнести биты с плоским шлицом, звездочками разного вида, шестигранниками. Они применяются при сборке бытовой техники, электроники, мебели и в автомобильной промышленности.
- Комбинированные. Этот вид отличается использованием вместо хвостовика рабочего органа другого типа. Оснастка используется с обеих сторон. Такие насадки предпочитают домашние мастера.
- Специальные. Различные защитные антивандальные системы для военной, медицинской и космической техники. Поставляются вместе с оборудованием. Сюда можно отнести и различные насадки с изменением угла оси закручивания. Используются редко и индивидуально.
Все это изобилие отличается размерами, требованиями к качеству и технологическим уровнем производства инструмента.
Торцы рабочих органов бит
Биты для гаек и болтов
Для закручивания гаек и болтов применяют насадки (головки) с внешним и внутренним шестигранником. Они входят в основной ассортимент большинства производителей шуруповертов. Типоразмеры у каждого набора свой. Усилия для затягивания болтов и гаек требуется больше, чем у самонарезающих инструментов, поэтому шуруповерт для этих целей должен иметь серьезный запас мощности.
С антивандальным шлицем
Желание затруднить доступ внутрь электронного оборудования привело к созданию различных секреток, болтов со специальными головками и соответствующими им насадками или вилочными ключами.
Профессиональные биты
Эти насадки рассчитаны на долгий срок интенсивной эксплуатации, создаются из высококачественных металлов и сплавов. Изготавливаются они чаще всего методом горячей штамповки или ковки и подвергаются современной термообработке.
Рабочая часть бит покрыта титановым покрытием или алмазным напылением, что отличает ее по цвету.
Профессиональные изделия
Конструкционная особенность профессиональной насадки — наличие между головкой со шлицом и хвостовиком шейки меньшего диаметра (торсионная бита). При закручивании самореза в металл при касании шляпки конструкции шейка компенсирует ударный эффект и не позволяет разрушить шляпку шурупа и шлиц, а с натягом утопит его заподлицо.
Биты для гипсокартона
Гипсокартонные плиты удобный материал для внутренней отделки помещений и он очень распространен.
Материал крайне хрупкий и для его крепления необходимо применять специальные биты для электроинструмента. Ограничительная втулка между хвостовиком и шлицом не дает нажимать на лист ГК, поэтому не разрушает его, поверхность остается ровной, и абразивная пыль не вредит шлицам шляпки и биты.
Насадка для гипсокартона
Биты «вилка»
Название «вилка» носит один из простейших вариантов антивандальной защиты. Она имеет вид плоского шлица с вырезом. Форма выреза бывает различной.
Шлиц конструктивно ослаблен, поэтому для изготовления используют качественный сплав и термическую обработку. Специальные насадки с различными (трех- или четырех лопастными) рабочими частями применяются в военной и космической технике.
Пружинные и магнитные
Для фиксации насадки в инструменте наиболее широко применяют в профессиональных наборах магниты. Это позволяет не терять время на поиск биты, так как и хвостовик и его посадочное место со временем разнашиваются, а магнит надежно удерживает ее.
Пружинная бита
Необходимость затягивание крепежа под углом к оси шуруповерта привело появлению гибкого привода между шлицом и хвостовиком. Чаще всего это пружина, дающая угол, у некоторых инструментов, больше 90°.
Чем профессиональные биты для шуруповерта отличается от обычных
Насадки для инструмента профессионалов отличаются от остальных качеством металла, покрытием, технологией изготовления. Это сочетание дает длительное надежное использования бит для шуруповерта при интенсивной эксплуатации конвейерной сборки или нестандартных условиях применения.
Лучшие биты для шуроповерта, несмотря на стоимость, должны выбирать строители и автослесари. Цена настоящего набора профессиональных бит достаточно высока, поэтому привлекает мастеров подделок.
Основные параметры выбора
Бита для саморезов характеризуется 4-мя основными параметрами:
- Формой.
- Размером.
- Материалом.
- Реакцией на тангенциальную нагрузку.
По внешнему виду рабочей части инструмент разделяется на следующие категории:
Плоские. Предназначены для закрутки винтов, саморезов и шурупов. Характеризуются шириной и глубиной рабочей части. Стандартно варьируются в пределах 3-7 мм.
Крестообразные. Рабочий профиль имеет 4-ре поперечины, благодаря чему обеспечивает наилучшую сцепку с пазами шляпки метиза. Габариты варьируются в пределах 25-150 мм. Применяются как для дерева, так и металла.
Крестообразные биты для шуруповерта Источник ozone.ru
Усиленные крестообразные. Оснащаются специальными насечками для более плотного сцепления. Предназначены для работы со структурно неоднородным материалом – например, ДСП-панели в мебельном производстве.
Звездообразные. Благодаря шести ребрам усиливается эффект сцепления, понижается истирание и падает вероятность срыва. Используется для металлоконструкций в машиностроительной и монтажной отраслях.
Шестигранные. Применяются для метизов, шляпка которых имеет внутреннее 6-гранное сечение. Популярны в машиностроении и мебельном изготовлении.
Для болтов и гаек. Профиль инструмента повторяет очертания болтов и гаек, и предназначается для закручивания крупных метизов с большой несущей способностью, диаметром от 6 до 13 мм.
Специальной формы. Имеют различные профиля сечения – вилка, 4-гранная, 3- и 4-крылые. Размеры бит для шуруповерта соответствуют габаритам самого крепежного элемента, и прописаны стандартными нормативами. Длина в обычном случае достигает 25 мм. Однако для работы в трудно доступных условиях выпускаются более протяженные аналоги – начиная 50 мм и заканчивая 150 мм.
Разноразмерные биты для шуруповерта Источник instrumentgid.ru

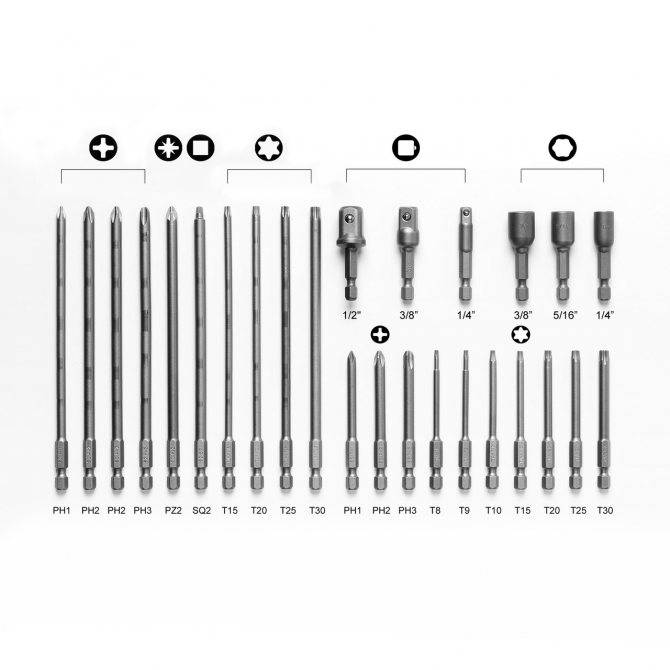

Размеры и отдельные виды разных типов бит для шуруповерта
Любой тип рабочих насадок делится на виды по артикулам и соответствующим размерам. Сейчас – детальнее об этом.
Плоские
Буква S в маркировке означает Slotted, в переводе с английского – шлицевая. Самый старый из видов бит для электроинструментов и отверток – его начали использовать почти 500 лет назад. Вслед за буквой S стоит цифра, показывающая ширину шлица. Иногда дополнительно указывают толщину.
С плоским шлицем
Стандарты ширины и толщины для бит с плоскими шлицами показаны в таблице:
| Ширина, мм | Толщина, мм |
| 2 | 0,3 – 0,4 |
| 2,5 | 0,4 |
| 3 | 0,5 |
| 3,5 | 0,5 – 0,6 |
| 4 | 0,6 – 0,8 |
| 4,5 | 0,6 |
| 5 | 0,8 |
| 5,5 | 0,8 — 1 |
| 6 – 6,5 – 7 | 1 – 1,2 |
| 8 | 1,2 – 1,6 |
| 9 | 1,4 – 1,6 |
Этот тип включает следующие артикулы:
- Классическая насадка с прямым шлицом.
- Бита с прямым шлицом с покрытием из нитрид-титана.
- Удлиненная бита с плоским шлицом. Длина жала достигает 10 см. Шуруповерт с такой деталью удобен для выполнения тонких, требующих особой точности работ.
Крестообразные
Этот тип насадок на отвертки был изобретен в 30-х гг. прошлого века с целью компенсировать все недочеты инструментов с плоским шлицем. Создатель самого первого варианта этой биты – Джон Томпсон, однако спустя несколько лет он продал патент Генри Филлипсу, который усовершенствовал технологию. Именно фамилия этого ученого лежит в основе маркировки крестовых насадок – PH, то есть Phillips.
Крестовая
После букв в маркировке идет число от 0 до 4, за которым закреплен строгий стандарт диаметра. Отличия размеров РН0, РН1, РН2, РН3, РН4 показаны здесь:
| Стандарт | Диаметр креста, мм |
| РН0 | до 2 |
| РН1 | от 2,1 до 3 |
| РН2 | от 3,1 до 5 |
| РН3 | от 5,1 до 7 |
| РН4 | от 7,1 |
Среди крестообразных бит на шуруповерт выделяют такие известные разновидности:
- Классическая.
- Стандартная с нитрид-титановым покрытием.
- Удлиненная. Длина – от 5 до 15 см, диаметр – РН1, 2, 3.
- Exaform с покрытием из карбида титана.
Крестообразные усовершенствованные
Разница между PH и PZ Спустя 30 лет после появления насадок типа РН была разработана их более продвинутая версия – PZ или Pozidrive. Выглядит бита этого типа иначе: между ребрами креста добавили по одной дополнительной шлицевой насечке. За счет этого стало проще работать с деревом, ДСП-панелями. При большем количестве ребер рабочего наконечника бита лучше сцепляется с метизом, срок ее службы существенно продлевается, а сам крепеж, в свою очередь, мягче и глубже заходит в поверхность.
Существует 3 стандарта габаритов – PZ1, PZ2, PZ3. Это зависит от диаметра главного креста:
| Стандарт | Диаметр, мм |
| PZ1 | 3 |
| PZ2 | 4-5 |
| PZ3 | 6,3 |
Помимо стандартной крестовой усовершенствованной биты, есть артикулы с покрытиями из нитрида титана и карбида титана, а также удлиненные модели со стандартами 5, 7, 9, 11, 12,5, 15 см.
Шестигранные
Шестигранная Насадки на шуруповерт типа H или Heх используются реже, чем крестообразные. Они годятся только под крепежи-шестиугольники, то есть гайки и болты. За счет плотного сцепления насечки с головкой метиза ему передается большой крутящий момент. Повредить же биту или крепеж этого типа во время работы почти невозможно.
Представленные артикулы:
- Классическая шестигранная. Стандарт размера насадок Н привязан к диаметру. Минимальный – 1,5 мм, максимальный – 10 мм.
- С внутренним отверстием. Диаметр – 1,5-6 мм. В работе с такой насадкой прилагаются минимальные усилия – она почти сама крутит метиз.
Шестигранники с отверстием внутри
- Удлиненная. Диаметр рабочей части составляет 3-8 мм, а длина биты – 5-10 см.
Звездочки
Насадки в виде шестиконечной звезды маркируются как T, реже – TX, полное название – Torx. На рынке этот тип деталей с конца 60-х гг. Именно звездочку считают самой продуктивной и надежной разновидностью бит под шуруповерт. Нагрузка распределяется равномерно по 6 направлениям, что позволяет прикладывать минимум усилий. Равная степень сцепления с каждым концом звезды снижает нагрузку на насадку и крепеж, а значит – продлевает срок эксплуатации обеих деталей.
Число после буквы Т в маркировке означает расстояние между лучами звездочки. Основные типоразмеры – от Т7 до Т40. Разновидности:
- Классическая.
- Torx Plus. Отличие этой модели от стандартной Torx в конструкции лучей звезды: они более короткие и затупленные. В работе с такой насадкой требуется больше точности. Материал – сталь высокой твердости. Стандарты – от Т10 до Т40.
- С покрытием из нитрида титана. Оно усиливает защиту и без того стойкой, долговечной детали.
- С внутренним отверстием. Такая модель распространена в автосборке. Здесь сцепление с метизом еще более надежное, а прилагаемое усилие – меньшее.
Набор бит с внутренним отверстием
- Удлиненная. Стандарты – Т10-Т40, длина – 5-10 см.
Разновидности и их сфера применения
В быту различие между насадками определяется в первую очередь тем, какую задачу они позволяют решить. Поэтому условно их можно разделить по сферам применения.
Бита для антивандального крепления Источник dinmark.com.ua
Виды бит для шуруповерта – таблица:
| Назначение | Особенности |
| Для гаек и болтов | Рабочая часть иметь форму 6-7-8-гранного отверстия, соответствующего типоразмера. Чем больше поперечник крепежного элемента, тем более мощным должен быть шуруповерт. |
| Антивандальные | Оснащается головкой под ключ вилочного типа. |
| Профессиональные | Главное отличие от стандартных аналогов – больший запас прочности, стойкости на износ и рабочий ресурс. Кроме того, к данной категории относятся биты с торсионной вставкой. Создаваемого с их помощью усилия достаточно, чтобы закрутить саморез в материал вместе со шляпкой. |
| Для гипсокартона | Насадки оснащаются специальными ограничителями, предотвращающими разрушение хрупкого гипсокартона при перекручивании метиза. |
| Вилка | Имеет антивандальную конструкцию в виде шлица с прорезью. Применяется для сборки электротехники с соответствующими элементами крепежа. |
| Магнитные/пружинные | Оснащаются специальными пружинными механизмами или магнитами для лучшей фиксации метизов в труднодоступных местах. |
Бита для монтажа гипсокартона Источник cloudinary.com
Виды бит
Оснастка для шуруповерта состоит из следующих принадлежностей:
- магнитных или обычных бит и держателей под них (удлинителей);
- сверл.
Бита представляет собой стержень с шестью гранями, с одной стороны которого расположен рабочий профиль, а другой его конец предназначен для фиксации в патроне электроинструмента либо в держателе. Эта специальная насадка по размеру должна соответствовать типу крепежа (самореза, шурупа, винта, болта и других).
Сверла для шуруповерта представляют отдельную категорию оснастки. Их берут от обычных (безударных) дрелей. При этом максимальный диаметр сверл ограничивается наибольшим сечением хвостовой части, которую способен зажать патрон инструмента.
Существующие виды бит различаются формой своей рабочей части. По этому признаку выделяют такие группы данной оснастки:
- основную (стандартную), в состав которой входят прямые, крестообразные, шестигранные наконечники, а также в форме звездочки и под болты;
- специальную, например, биты, оснащенные пружинными фиксаторами, ограничительными упорами (предназначены для прикручивания листов гипсокартона), трехгранные;
- комбинированную, в которой насадки оснащены двумя рабочими частями различной формы либо размера.
Удлинители для бит делятся на две разновидности:
- магнитные, удерживающие вставленную насадку за счет силы магнитного поля;
- пружинные, в которых хвостовая часть фиксируется жестко.
Стандартная оснастка
Стандартные насадки входят в состав любого набора, они используются в работе наиболее часто. Самыми первыми из всего многообразия оснастки появились прямые (шлицевые) биты. Этот классический вариант предназначен для работы с шурупами либо винтами, имеющими прямой надрез. Маркируется шлицевая оснастка буквой S (от слова slot), рядом с которой ставится цифра. Число обозначает ширину шлица, находящуюся в пределах 3-9 мм. Толщина наконечника не указывается, но стандартное ее значение лежит в диапазоне от 0,5 до 1,6 мм. Маркировка, располагаемая на хвостовике, также содержит указание на материал, из которого изготовлена оснастка.
Есть шлицевые биты с золотистым покрытием из нитрида титана. Тогда маркировка содержит обозначение TIN. При этом ширина наконечников с титановым покрытием может быть от 4,5 до 6,% мм, а толщина – 0,6-1,2 мм.
Встречаются удлиненные насадки шлицевого типа. Они бывают длиной 5-10 см.
Крестообразные (крестовые) биты разделяются на две группы:
Ph (от фирмы Philips) – универсальный тип длиной от 2,5 до 15 см (существуют также 30 см гибкие держатели), с рабочей частью из четырех диагональных ребер;
PZ (Pozidrive) — это оснастка разной длины, оснащенная кроме 4 основных ребер, еще четырьмя дополнительными.
Оснастка Philips имеет четыре типоразмера: от Ph-0 до Ph-3. Цифра соответствует наружному диаметру крепежного элемента.
Насадки Pozidrive бывают следующих размеров:
- PZ0 используются для работы с шурупами до 2,5 мм диаметром;
- PZ1 — с их помощью закручивают крепеж от 2,5 до 3,5 мм;
- PZ2 предназначены для шурупов 3,5-4 мм;
- PZ3 и PZ4 позволяют работать с крупными винтами и анкерными болтами.
Крестообразная оснастка наиболее распространена по сравнению с остальными разновидностями. Она также может иметь титановое покрытие.
Маркировка бит шестигранной формы — буква H (от словосочетания Hex socket). Такие насадки могут быть:
классического типа, размером 1,5-10 мм;
шестигранной формы, но с внутренним отверстием (размеры их лежат в пределах 1,5-6 мм);
удлиненными, с размерами рабочей части от 3 до 8 мм и длиной 5-10 см.
Биты-звездочки маркируются буквой Т с цифрой. Их применяют при сборке/разборке бытовой техники, а также автомобилей. Они бывают таких разновидностей:
Torx (классические), размерами Т8-Т40;
Torx Plus (лучи у них менее острые), типоразмером от Т10 до Т40;
с титановым покрытием (TIN), размерами Т10-Т40;
с внутреннем отверстием (типоразмером Т10-Т40);
удлиненные: размером от Т10 до Т40, длиной 5-10 см.
Насадки, предназначенные для закручивания либо раскручивания крепежей с шестигранной головкой (болтов, гаек), имеют размер 6-13 мм. Наиболее распространены из них восьмимиллиметровые биты.
Специальные насадки
К специальной оснастке относят следующие разновидности бит:
трехлопастные (Tri wing), типоразмеров TW0-TW5;
четырехлопастные (Torq-set, обозначаются Gr), размером 4-10 мм;
классические и удлиненные четырехгранные (Robertson square, с шлицом квадратной формы), обозначаемые буквой R;
удлиненные и классические в форме «вилки» (обозначаются Gr).
Существую также наконечники с другой специальной формой, но они применяются крайне редко.
Биты для шуруповерта
1. Крестообразные насадки
Фирма Philips выпускает насадки с маркировкой РН. Они имеют 4 типоразмера – от РН0 до РН3 по возрастанию диаметра головки шурупов. Самый популярный размер из них – РН2 с крестообразной рабочей частью. Они чаще других используются в бытовых работах. Более крупный размер РН3 используется при ремонте автомобильной и другой техники, сборке крупногабаритной мебели, и он востребован реже. Маленькие размеры РН0 и РН1 используются в сборке и ремонте электронной аппаратуры, монтаже небольших деталей и фурнитуры.
Фирма Bosch производит насадки с крестовым наконечником и маркировкой Tin, что подразумевает нитрит титановое покрытие насадки с целью увеличения её твердости и срока службы. По внешнему виду они отличаются тем, что имеют жёлтый оттенок. По длине биты имеют также разные размеры, от 25 до 150 мм. Для выполнения работ в труднодоступных местах производятся специальные гибкие удлинители длиной до 30 см, удерживающие биту под определённым углом к продольной оси шуруповёрта.
2. Биты PZ
Биты Pozidrive отличаются двойной крестообразной формой наконечника и предназначены для работы с большими моментами кручения. Такая форма наконечника и шлица головки шурупов позволяют обеспечить более надёжное их сцепление. Сцепление не нарушается даже при кручении под небольшим углом к плоскости головки винта. Эти биты имеют размеры от PZ0 до PZ4 разной длины. Насадки PZ0 используются для шурупов диаметром до 2,5 мм. Для саморезов диаметром 3,5-4 мм применяется насадка PZ2, для больших диаметров винтов используются размеры PZ3 и PZ4. Ими также закручиваются анкерные болты.
3. Насадки с шестигранным наконечником
Для закручивания винтов и шурупов, имеющих в головке шестигранные углубления, используются биты с шестигранным окончанием. Они широко применяются в мебельном производстве и ремонте бытовой техники. При работе с ними нельзя прилагать чрезмерные усилия кручения, так как грани шестигранников легко деформировать.
4. Насадки для болтов и гаек
Эти насадки предназначены для закручивания крепежа, имеющего шестигранную головку или головку с шестигранным выступом. Такие гайки, болты, винты и шурупы широко применяются в агрегатах и узлах автомобильной и бытовой техники. Биты имеют диапазон размеров от 6 до 13 мм. Наиболее популярный размер биты – 8 мм. Она используется на кровельных работах при закручивании саморезов на 4,8 мм. Десятимиллиметровая бита подходит для шурупов диаметром 6,3 мм. Биты с внутренним шестигранником рассчитаны на большие крутящие моменты и мощные шуруповёрты. Существуют намагниченные образцы, удерживающие на своём наконечнике металлические метизы, стоимость которых дороже примерно в 1,5 раза по сравнению с немагнитными битами.
5. Биты типа «Т»
Биты Torx hole имеют наконечник с сечением в форме шестигранной звёздочки. Они незаменимы при ремонте импортной бытовой и автомобильной техники. Насадки имеют широкий спектр размеров Т8-Т40, значение которого говорит о диаметре биты в миллиметрах. Производители выпускают биты и меньших диаметров, но они предназначены для ручных отвёрток со сменными насадками, которые используются при восстановлении мобильных телефонов и другой микроэлектронной техники
Биты Torx hole выпускаются двух типов — с внутренним отверстием (полые) и сплошные, на что нужно обязательно обращать внимание в момент совершения покупки
6. Биты для шуруповёрта под плоский шлиц
Биты с классическим плоским наконечником особо востребованы в ремонте отечественных машин и техники. Широко используются для закручивания винтов и шурупов. Они имеют несколько размеров, значение которых говорит о ширине плоского наконечника. Наиболее популярны размеры от 3 до 7 мм. Часто плоские биты сочетаются с крестообразным наконечником на противоположном конце. Получается комбинированный вариант биты с двумя рабочими концами разного профиля. При этом обычно в такой паре подбираются наиболее популярные размеры бит, например, крестовый PH2 будет сочетаться с плоским 5-ти миллиметровым наконечником.
6. Специальные биты
Биты типа Tri wing применяются для работы с винтами, имеющими шляпки с трёхгранным вырезом и тремя лучами. Они имеют размеры от TW0 до TW5. Биты типа Torq-set предназначены для закручивания винтов, у которых головки имеют крестообразные шлицы со смещёнными от центра лучами. Такие шурупы и винты применяются иностранными производителями бытовой техники для предупреждения несанкционированного доступа к внутренней начинке оборудования. Для крепления гипсокартона производятся биты с ограничителем глубины проникновения, который не позволяет закрутить шуруп глубже установленного упора.
