Основные типы болтов
В соответствии с ГОСТ 27017-86 «Изделия крепежные. Термины и определения» болтом называется крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий. Отметим, что похожее определение в стандарте получает и винт: крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.
Полной ясности в вопросе, чем отличается болт от винта, нет до сих пор. Например, иногда признаком болта считают неполную резьбу, хотя существуют болты и с полной резьбой. Если резьба выполнена не по всей длине болта, то диаметр гладкой части стержня примерно такой же, как и диаметр резьбы, измеренный на вершинах ее витков. Но бывают и исключения.
Иногда говорят, что болт должен обязательно иметь шестигранную головку. Но, в то же время, болтами называют изделия с полукруглой и потайной головкой. Рассмотрим наиболее популярные варианты болтов, имеющиеся в ассортименте ЦКИ.
Шестигранная головка производится в нескольких модификациях: основная, с опорным выступом, с буртом, с фланцем.
Болты с шестигранной головкой и основной резьбой разделяют на болты с полной (DIN 933) и неполной резьбой (DIN 931) и мелким и сверхмелким шагом резьбы (DIN 960 и DIN 961).
Отдельно могут быть выделены болты с шестигранной головкой с увеличенным размером под ключ для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций DIN 6914.
Болты с уменьшенным размером под ключ отличаются разнообразием исполнений.
Наряду с шестигранными головками болты могут иметь полукруглую головку:
низкую с квадратным подголовком (DIN 603) с усом (DIN 607)
И потайную головку:
с усом (DIN 604) с высоким и низким квадратным подголовком (DIN 608)
К таким болтам устойчиво применяется определение «мебельный». Отчасти это объясняется тем, что некоторые из них широко применяются при производстве мебели. При этом усы и подголовки препятствуют проворачиванию изделия при сборке.
Примерами болтов называемых по назначению являются «откидной» и «приварной».
У откидного болта DIN 444 вместо привычной головки расположена втулка со сквозным отверстием – её еще называют кольцом. Как правило, втулка сидит на оси и болт вращается вокруг нее. Толщина кольца и длина резьбы в конструкции могут варьироваться.
Приварной болт вообще мало похож на болт. На месте головы у него расположен маленький цилиндрический выступ. Часто это изделие называют ещё шпилька приварная.
Именно он обеспечивает стыковую сварку болта и основания. Вместо цилиндра с резьбой привариваться могут и другие внешние элементы.
Под формальное наименование «болт» попадают также болты анкерные и призонные.Анкерные болты предназначены для замуровывания в бетон. Их стержень имеет резьбу на одном конце – том, который выходит наружу. Форма другого конца может быть разной.
Его задача – обеспечить максимальное сопротивление вырыву анкера из основания. Поэтому второму концу придают расширяющуюся форму. При установке болта эта часть опускается в шурф и заливается бетоном.Призонный болт – это болт, диаметр гладкой части стержня которого обеспечивает его установку по посадке без зазора в точно обработанное отверстие. Для этого резьбовая часть исполняется заведомо меньшего диаметра.
«Призонный» болт DIN 609 — это искаженное «прецизионный», то есть высокой точности. Также в качестве призонных применяются «Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки. ГОСТ 7817-80».
Классификация болтов в зависимости от области применения
Соединяемые изделия должны быть надежно зафиксированы и устойчивы к сдвигу. Поэтому, в зависимости от сферы применения, крепеж можно отличать:
- Черновой. Изготавливается из высокоуглеродистой стали методом штамповки, и не подвергается механической обработке. Применяется в неответственных узлах, где отсутствует большая нагрузка.
- Чистовой. Изготавливается из легированной стали, методом полной механической обработки. Применяется в высоко нагруженных, ответственных узлах.
- Получистый. Отличается от чистовых тем, что шляпка штампуется в соответствии с ГОСТ, но не обрабатывается. Наиболее распространённый тип, применяется в большинстве случаев.
Характерные особенности в сравнении
Чем отличаются друг от друга болт и винт ответит способ закрепления предметов. При болтовом вкручивании перпендикулярную нагрузку направляют на срез.
Когда вкручивают винты, опираются на ось, смыкающихся деталей. Установка этих элементов также отличается. Болтом пронзают конструктивный, совмещенный элемент, через заранее подготовленное отверстие, закрепляют соединение гайкой, прикрученной к стержню. Для гайки требуется специальный гаечный ключ, подходящий к её размерам.
Винты закручивают отвертками, торцевыми ключами, подходящими к прорези. Более крепкими соединениями считаются болтовые, они не позволяют прокручиваться скрепленным предметам. С винтовым креплением могут передвигаться подвижные механизмы.
Выступающая над стержнем форма приносит свои функции. Винты вкручивают заподлицо с поверхностью, часто их не заметно. Болт виден своей головкой, его для разъединения выкручивают или срезают. Винт убирают с помощью отвертки, их существует большое ассортиментное количество разных размеров.
Крепят предметы разного назначения и другими метизами, к наиболее популярным, принадлежат саморезы с шурупами. Саморезы путают с винтами из-за их схожести по многим параметрам. У них острая резьба и заостренный конец.
Они сами нарезают внутри скрепленных материалов резьбу, их делят по виду работ:
- деревянных
- металлических
Эти средства отличаются прочностью в отличие от шурупов, для последних сверлят отверстие, чтобы прикрутить подсоединенную деталь. Они относятся к винтовому виду крепежных элементов. Их рознит тип резьбового шага. Шуруп могут использовать с дюбелем для большей устойчивости в материале способном раскрошиться.
В результате можно сделать вывод:
- к болтам и винтам принадлежат разновидности метизов
- болт заканчивается цилиндрической головкой, винт обтекаемой
- винты бывают коническими или цилиндрические
- винт не выходит за деталь, болты проникают сквозь неё
- формы, завершающие стержень при одном соединении остаются сверху крепления, при другом сравнивается с поверхностью

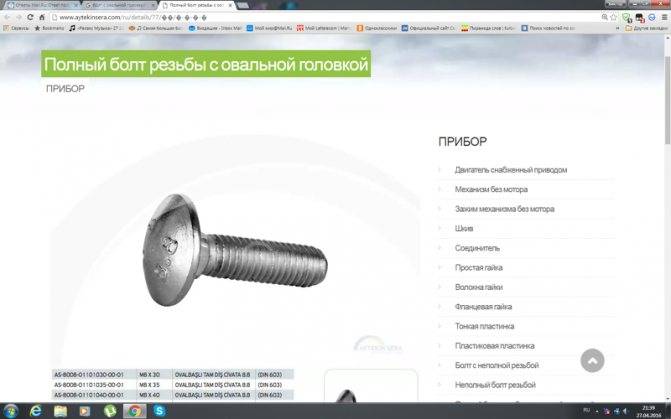

Покупатели, приобретая метизы, обычно ориентируются на размер и наличие гайки, чтобы определить, что им всё-таки нужно запросить у продавца – болт или винт. Саморезы названием говорят о своём переназначении и наличием стержня похожего на сверло, у шурупа основание не имеет острого конца.
Чем отличаются болт, винт и шуруп – на видео:
Приходит ко мне ребенок с журналом и спрашивает, а почему у меня в кроссворде не помещается слово? Ведь это же “болтик”? Эх, говорю я, в кроссворде всего 4 клеточки и потому это не болтик, а “БОЛТ”. Не правильно, опять говорит ребенок. Не подходит с уже существующими буквами.
Да как же не подходит думаю я. Ведь болт нарисован. Смотрю на подходящие варианты и вижу – ВИНТ. Какой такой винт? Ошибка! Нарисован то БОЛТ!
А сам про себя думаю, может я чего то не знаю. Чем же винт отличается от болта?
Ну вообще, когда затевают такой разговор, обычно сюда еще за компанию берут и ШУРУП. По шурупу все проще – у него резьба специфическая, кончик конусный. Ну, а основным признаком шурупа является то, что он закручивается куда нибудь без внешней резьбы.
А вот с винтом и болтом уже сложнее. Резьба у них может быть разная – и на всю длину и не на всю. Шляпка может быть и такая и сякая и одинаковая. Так как их различить?

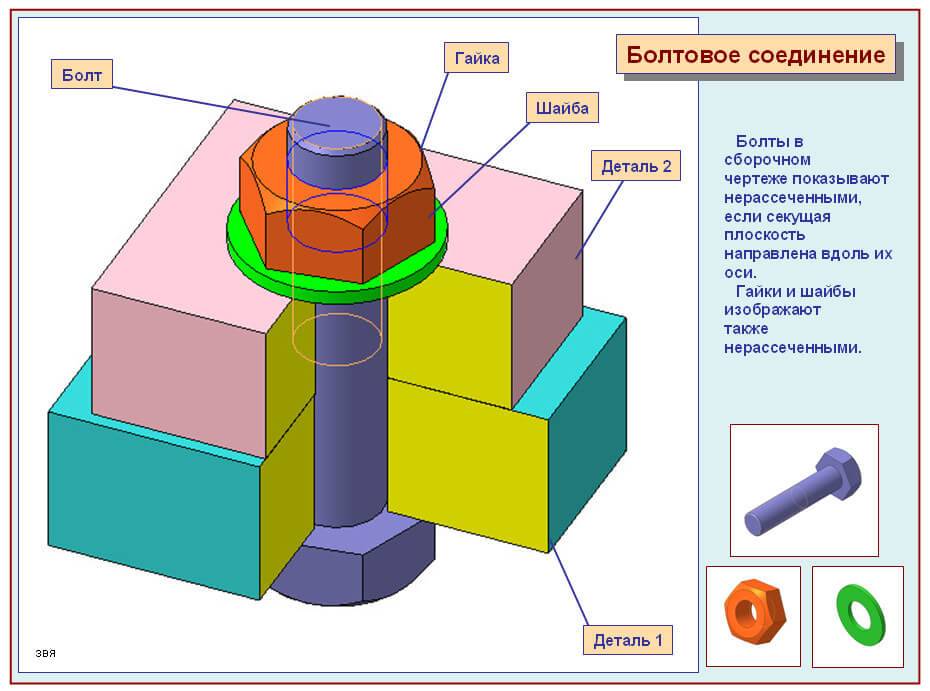

Так вот, различие можно определить только в виде соединения: болтового или винтового. Болт соединяет детали гайкой, а винт вкручивается в детали. Т.е. конструктивно просто болт и просто винт – одинаковы! Болт внезапно может стать винтом, а винт болтом. Хотя иногда пишут, что винт — это крепежное изделие, выполненное в виде стержня, оснащенного с одного конца наружной резьбой, а с другого – конструктивным элементом, осуществляющим передачу крутящего момента. А что у болта нет “конструктивного элемента, осуществляющим передачу крутящего момента”? По моему такой же элемент и у болта.
По этому постановка вопроса по картинке в детском журнале абсолютно ошибочна.
Я не прав?
Чем отличается болт от винта?
Несомненно, и болт, и винт, являются изделиями, которые незаменимы в таких работах, как скрепление машинных механизмов, сооружение и сборка мебели или скрепление различных конструкций.
Для того чтобы понять в каких случаях следует использовать винт, а в каких болт необходимо понять особенности каждого изделия по отдельности.
Чем отличается гайка от шайбы: сравнение, фото
Гайка от шайбы тоже существенно отличается. Дело в том, что внутри у гайки имеется резьба. Шайба — это элемент, который обычно используется для уплотнения соединения между болтом и гайкой. То есть вкладывается непосредственно перед накручиванием гайки. Это способствует улучшению соединения. При этом сводится к минимуму возможность раскручивания, развинчивания гайки и ее удаление с поверхности болта. Шайбы бывают разными, как плоскими, так и фигурными. Их еще называют гроверами. Дополнительное давление улучшает сцепление болта и гайки и делает соединение деталей более надежным.
Гайка Шайба
Как видите, существует множество крепежных элементов и деталей, которые используются для соединения узлов, механизмов и конструкций. Они имеют большое количество отличий и используются в каждом конкретном случае.
Болты и винты по ГОСТ. В чем разница? Сходства и отличия
| Каталог / болт, винт ГОСТ, продажа болтов |
Вопрос о разнице между винтом и болтом достаточно часто поднимается в интернет как среди специалистов, так и полных дилетантов в этой сфере. Но однозначного ответа не дано и сегодня. Постараемся сделать анализ и все-таки найти эти «неуловимые» отличия между винтом и болтом.
Межгосударственный стандарт ГОСТ 27017-86 «Изделия крепежные. Термины и определения», ГОСТ 7798, который бы должен вносить полную ясность в данный вопрос, к сожалению ее не вносит. Согласно стандарта, болт это крепежное изделие состоящее из стержня и головки, которое формирует соединение при помощи гайки или отверстия в одной из скрепляемых деталей. По тому же стандарту, винт — крепежное изделия для создания соединения, включающее стержень и конструктивный элемент для передачи крутящего момента. Отдельно в примечании подчеркивается, что этот конструктивный элемент может быть головкой со шлицем, с накаткой или, при отсутствии головки, шлицем в торце стержня. Большая советская энциклопедия (сайт https://dic.academic.ru/) дает еще более расплывчатое понятие о болте. По ней болт это крепежная деталь с резьбой на одном конце и четырех- или шестигранной головкой на другом. Интересно также трактуется понятие «винт» в российской версии Википедии. По ней это крепежное изделие для соединения деталей в одной из которых есть внутренняя резьба или без нее.
Соберем все вышеперечисленные трактования и попробуем найти существенную разницу между этими двумя видами крепежных изделий
Главное, на что нужно обратить внимание это: используется ли в крепежном соединении гайка, какая форма головки для передачи крутящего момента
Диапазон размеров болтов, винтов: болт М6, болт М8, болт М10, болт М12, болт М16, болт М20, болт М24, болт М27, болт М30, болт М36, болт М42, болт М48, болт М52.
Если отталкиваться от определений ГОСТа то, ответным крепежным изделием для гайки (независимо от формы головки) всегда будет болт. Крепежное изделие с шестигранной головкой соединяющее детали, если в одной или обеих есть внутренняя резьба, — это болт. То же самое, но без внутренней резьбы в детали и не с шестигранной головкой — это винт.
Многие специалисты машиностроительной отрасли склоняются к тому, что винт, шпилька и болт определяются по ответному крепежу. Крепежное изделие с наружной резьбой и головкой плюс гайка — это болт. Такое же изделие плюс деталь — это винт.
Но все равно полной ясности в данном вопросе нет. Если в составе резьбового соединения работает гайка и крепежное изделие с наружной резьбой и потайной головкой с крестообразным шлицем. Это крепежное изделие винт или болт?
Да, есть вопросы к органам стандартизации.
Как купить болты и винты по ГОСТ по низким ценам:
- заполните простую форму «Оформить заказ» вверху страницы;
- позвоните по телефону +7;
- отправьте заявку на электронную почту;
Условия продажи:
- Реализация металлоизделий оптом и в розницу;
- Безналичный расчет, путем перевода денежных средств с банковского счета;
- Возможность отсрочки платежей;
- Бесплатные консультации наших специалистов;
- Оказываем услуги упаковки товара по требованиям заказчика;
- Готовы произвести продукцию любой сложности на заказ по чертежам заказчика.
Условия доставки:
- Доставка продукции осуществляется со склада из наличия;
- При необходимости мы можем предоставить услугу ответхранения;
- Готовы предоставить скидку на доставку согласно условиям партнерских программ транспортных компаний;
- Возможность самовывоза товаров со складов.
Гарантии:
- Вся продукция сертифицирована, отпускается после технологического контроля;
- Метизы, крепеж, канаты, сетка, проволока, электроды и другая металлопродукция соответствуют ГОСТ и ТУ;
- Возможность возврата товара в соответствии с законодательством Российской Федерации;
Доставка по РФ: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Киров, Кострома, Краснодар, Курган, Курск, Липецк, Омск, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и др.
Болты и винты по ГОСТ. В чем разница? Сходства и отличия
| Каталог / болт, винт ГОСТ, продажа болтов |
Вопрос о разнице между винтом и болтом достаточно часто поднимается в интернет как среди специалистов, так и полных дилетантов в этой сфере. Но однозначного ответа не дано и сегодня. Постараемся сделать анализ и все-таки найти эти «неуловимые» отличия между винтом и болтом.
Межгосударственный стандарт ГОСТ 27017-86 «Изделия крепежные. Термины и определения», ГОСТ 7798, который бы должен вносить полную ясность в данный вопрос, к сожалению ее не вносит. Согласно стандарта, болт это крепежное изделие состоящее из стержня и головки, которое формирует соединение при помощи гайки или отверстия в одной из скрепляемых деталей. По тому же стандарту, винт — крепежное изделия для создания соединения, включающее стержень и конструктивный элемент для передачи крутящего момента. Отдельно в примечании подчеркивается, что этот конструктивный элемент может быть головкой со шлицем, с накаткой или, при отсутствии головки, шлицем в торце стержня. Большая советская энциклопедия (сайт https://dic.academic.ru/) дает еще более расплывчатое понятие о болте. По ней болт это крепежная деталь с резьбой на одном конце и четырех- или шестигранной головкой на другом. Интересно также трактуется понятие «винт» в российской версии Википедии. По ней это крепежное изделие для соединения деталей в одной из которых есть внутренняя резьба или без нее.
Соберем все вышеперечисленные трактования и попробуем найти существенную разницу между этими двумя видами крепежных изделий
Главное, на что нужно обратить внимание это: используется ли в крепежном соединении гайка, какая форма головки для передачи крутящего момента
Диапазон размеров болтов, винтов: болт М6, болт М8, болт М10, болт М12, болт М16, болт М20, болт М24, болт М27, болт М30, болт М36, болт М42, болт М48, болт М52.
Если отталкиваться от определений ГОСТа то, ответным крепежным изделием для гайки (независимо от формы головки) всегда будет болт. Крепежное изделие с шестигранной головкой соединяющее детали, если в одной или обеих есть внутренняя резьба, — это болт. То же самое, но без внутренней резьбы в детали и не с шестигранной головкой — это винт.
Многие специалисты машиностроительной отрасли склоняются к тому, что винт, шпилька и болт определяются по ответному крепежу. Крепежное изделие с наружной резьбой и головкой плюс гайка — это болт. Такое же изделие плюс деталь — это винт.
Но все равно полной ясности в данном вопросе нет. Если в составе резьбового соединения работает гайка и крепежное изделие с наружной резьбой и потайной головкой с крестообразным шлицем. Это крепежное изделие винт или болт?
Да, есть вопросы к органам стандартизации.
Как купить болты и винты по ГОСТ по низким ценам:
- заполните простую форму «Оформить заказ» вверху страницы;
- позвоните по телефону +7;
- отправьте заявку на электронную почту;
Условия продажи:
- Реализация металлоизделий оптом и в розницу;
- Безналичный расчет, путем перевода денежных средств с банковского счета;
- Возможность отсрочки платежей;
- Бесплатные консультации наших специалистов;
- Оказываем услуги упаковки товара по требованиям заказчика;
- Готовы произвести продукцию любой сложности на заказ по чертежам заказчика.
Условия доставки:
- Доставка продукции осуществляется со склада из наличия;
- При необходимости мы можем предоставить услугу ответхранения;
- Готовы предоставить скидку на доставку согласно условиям партнерских программ транспортных компаний;
- Возможность самовывоза товаров со складов.
Гарантии:
- Вся продукция сертифицирована, отпускается после технологического контроля;
- Метизы, крепеж, канаты, сетка, проволока, электроды и другая металлопродукция соответствуют ГОСТ и ТУ;
- Возможность возврата товара в соответствии с законодательством Российской Федерации;
Доставка по РФ: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Киров, Кострома, Краснодар, Курган, Курск, Липецк, Омск, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и др.
Представленная на данном сайте информация содержит каталог справочной информации о более 3000 наименованиях металлоизделий, носит информационный, ознакомительный характер, может быть применена в разных областях деятельности предприятий.
Определение
Шуруп
– это стержень, имеющий головку и острую резьбу. Крепежное изделие применяют в том случае, если необходимо прикрепить деталь к какому-нибудь мягкому материалу. Например, если речь идет о закручивании в деревянные или пластмассовые изделия. Классификация шурупов может быть разной: есть изделия для дерева и металла, также крепежный элемент может разделяться по форме головки. На сегодняшний день шуруп может иметь шестигранную, потайную, квадратную или полукруглую головку. Здесь все зависит от того, для чего используется шуруп, к какому изделию его прикрепляют. Перед саморезом он имеет как свои определенные преимущества, так и некоторые недостатки.
Шуруп
Саморез
– это винт, имеющий острую резьбу. Изделие имеет либо острый наконечник, либо наконечник-сверло – в зависимости от того, какие работы проводятся. Главная характерная особенность саморезов заключается в том, что треугольная резьба полностью закрывает цилиндрическую поверхность. Для примера, такой особенности нет у винтов или шурупов. Сегодня саморез изготовляется из различных материалов, в числе которых углеродистая и нержавеющая сталь, плюс само покрытие может быть разным. Все эти факторы оказывают непосредственное влияние на стоимость крепежного изделия, которая очень серьезно варьируется. Отдельно стоит выделить назначение саморезов – они применяются для самых разных целей: для крепежа деталей древесины, гипсокартона, листового материала, металлического профиля.
Саморез
Как выглядит головка у винта
В зависимости от места применения и инструмента, используемого для монтажа, головка винта может быть разной формы. Наиболее часто встречаются винты с головкой следующих форм:
- Цилиндр. Предназначен для монтажа с помощью шестигранного ключа.
- Полусфера. Имеет шлицы под отвёртку. Могут иметь полное сечение для шлицевой отвёртки, неполное для крестовой, а также комбинированное для отвёрток обоих типов.
- Усечённый конус. Предназначен для потайного монтажа «заподлицо» с закрепляемой деталью. Монтаж может проводиться как отвёртками, так и шестигранным ключом.
Винт с цилиндрической головкой
Головка-полусфера
Вроде бы теперь становится понятно, что если шляпка не под накидной или рожковый ключ, то это крепёжное изделие является винтом. Однако винты большого размера также могут иметь шестигранную головку. При этом теряется весь смысл сравнения этих метизных изделий только за счёт размера и формы шляпки.
Для того чтобы точно понять чем одно крепёжное изделие отличается от другого, попробуем обратиться к ГОСТу 17473-80, там чётко указано, какими характеристиками должны обладать оба вида крепежа.
Основные понятия и виды крепежных средств

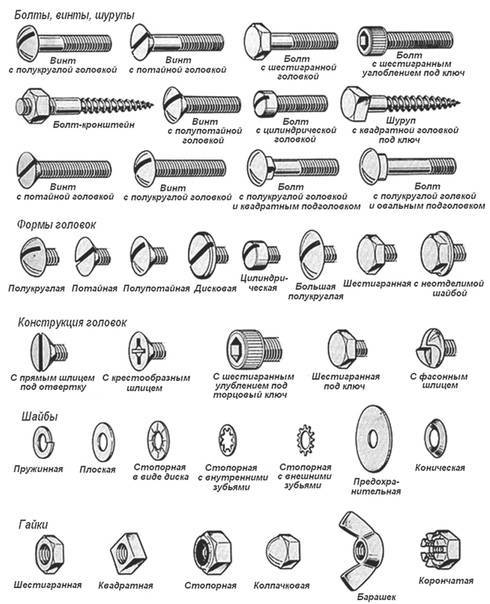

Крепежные изделия классифицируются по конструктивным особенностям, типу соединения и области применения. Основные виды крепежа:
- Гвозди — представляют собой стержень с острым концом. Шляпка гвоздя может иметь шлиц или быть гладкой, в зависимости от типа изделия. Гвозди широко применяются и обладают важным достоинством: высокое сопротивление выдергиванию при простом монтаже и невысокой стоимости.
- Дюбели — предназначены для удерживания другого крепежного элемента (самореза, болта) внутри отверстия. Дюбели бывают металлическими и пластиковыми. Внутри отверстия они раскрываются и упираются в стенки, что обеспечивает прочность фиксации.
- Анкер — сложный крепежный элемент, состоящий из нескольких частей. В зависимости от конструкции различают рамные, забивные, клиновидные анкеры, изделия с кольцами и полукольцами.
- Саморезы — представляют собой винт с острым концом и резьбой. Главная особенность самореза — способность нарезать резьбу внутри материала при закручивании в основание.
- Шурупы — крепеж с коническим стержнем и шляпкой, в которой имеется шлицевое отверстие под отвертку.
- Шпильки — представляют собой стержни с наружной резьбой. Применяются в комплекте с гайками и шайбами. Резьба нарезается одинаково по всей длине стержня, или различаться на разных участках изделия.
- Шайбы — выполняют роль подкладки в крепежном соединении, размещается между головкой шурупа и гайкой.
Метизы различают по классам прочности (существует 11 классов) и по размерам. Еще один важный признак классификации метизов — тип головки:
- С проушиной для веревки, откидные.
- Анкерного типа — для крепежа внутри бетонных изделий.
- Такелажные рым-болты с кольцом в шляпке.
- Шестигранная форма головки.
- Коническая головка для потайного соединения.
- Полукруглая головка — имеет шлиц для использования отвертки при закручивании крепежа.
- Цилиндрическая головка для применения шестигранной отвертки.
Чем отличается болт от винта
Чтобы понять, в чем состоят различия между винтом и болтом, следует начать с определений и разобрать тонкости применения этих видов крепежа.
Винт строительный — вид крепежа, используемый для взаимной фиксации двух деталей, одна из которых снабжена резьбой. Внешне винт выглядит как стержень, на одном конце которого имеется резьба с определенными параметрами (шаг, глубина, профиль), на другом расположена шляпка со шлицем для передачи крутящего момента (завинчивания с помощью отвертки). Существуют две конструктивные разновидности винтов:
- Шуруп — сужается к нижнему концу стержня как конус, имеет более редкую резьбу по сравнению с типовым винтом.
- Саморез — тип винта, который создает резьбу при закручивании.
Размеры винта можно узнать по маркировке: 5*40 означает, что диаметр стержня под шляпкой составляет 5 мм, длина винта внутри детали составляет 40 мм. Если винт имеет потайную головку, показатель длины указывается вместе с толщиной головки. Для винтов, у которых головка имеет полукруглую форму, толщина шляпки в длину изделия не входит.
Болт строительный — крепежный элемент, который используют для взаимной фиксации деталей и предметов. Болт состоит из головки и цилиндрического стержня с наружной резьбой. Обычно шляпка болта имеет форму шестигранника и оснащена фаской (скруглением) по верхнему краю головки. Для выполнения крепежного соединения с помощью болта используют гайку соответствующего диаметра и шайбу. В отверстии, куда закручивается болт, должна быть внутренняя резьба. Шлицевого отверстия в шляпке для закручивания болт стандартно не имеет.
Основным материалом для производства болтов является сталь. В зависимости от требований к прочности соединения и условий эксплуатации крепежа болты делают из нержавеющей, инструментальной или легированной стали. Наиболее устойчивы к внешним воздействиям (повышенная влажность, химическое и физическое воздействие) изделия из легированной стали. Реже в производстве крепежных болтов используют латунь и медь.
Сходства
Если опираться исключительно на терминологию, разница между болтами и винтами заключается только в том, что у винта есть шлиц на шляпке, а у болта головка шлицевого отверстия не имеет. В остальном между данными видами метизов имеются следующие сходства:
- Назначение болтов и винтов — скрепление деталей вместе с помощью резьбового соединения.
- Деталь состоит из шпильки с резьбой и головки.
- Болты и винты делают из металла, в основном из стали с различными добавками.
Различия
- Болт применяют для сквозного соединения. Второй конец болта может насквозь проходить детали и завинчивается гайкой. Винт полностью находится внутри деталей, которые он фиксирует.
- Болт, в головке которого отсутствует шлиц под отвертку или биту, закручивают с помощью накидного ключа или обычного ключа. Для вкручивания винтов используют отвертки либо шуруповерты с соответствующими битами.
- Болт, который проржавел и не выкручивается ключом, можно сорвать с помощью специального ключа. Закисший от ржавчины винт (особенно с потайной конической головкой) сорвать невозможно.
- При использовании самореза, который является разновидностью винта, нет необходимости насверливать отверстие с резьбой. При установке болта отверстие обязательно нужно предварительно рассверлить.
- На конец болта всегда накручивают гайку. Винт используют без гайки.
- Болты, в силу области применения, имеют широкий размерный ряд в сторону увеличения деталей. Винты особо крупных размеров не выпускают, в основном этот вид крепежа имеет мелкий размер.
Ключевое отличие болта от винта заключается в том, как распределяется нагрузка в этом виде крепежа. Болт удерживает скрепляемые детали в статичном положении. Нагрузка распределяется перпендикулярно расположению деталей. Прочность крепежа обеспечивает утолщение цилиндрической части стержня выше резьбы и ниже шляпки. При подготовке отверстия для болтового соединения обязательно соблюдать размерность, иначе крепеж не будет достаточно статичным.
У винта резьба нарезается по всей длине шпильки, поскольку нагрузка распределяется параллельно линии соединения деталей. Для обеспечения прочности винтового соединения главным параметром является прочность метиза на растяжение. В это состоит главное отличие болта и винта.
⇡#Все дело в шляпе
Чаще всего встречаются две формы шлица — прямой и крестообразный. Хотя изобрел и запатентовал крестообразную форму прорези Джон Томпсон (John Thompson), такую головку винта (а также отвертку для работы с ней) принято называть Phillips (к голландскому бренду не имеет никакого отношения), в честь Генри Ф. Филлипса (Henry F. Phillips), американского бизнесмена из Портленда, штат Орегон, который выкупил патент у Томпсона и сумел «раскрутить» достоинства новых винтов.
Преимущество крестообразной формы шлица заключалось в более надежном сцеплении винта и отвертки, что было особенно важно в промышленном производстве, в особенности при сборке автомобиля. В тридцатых годах прошлого столетия известные производители автомобилей (например, General Motors) быстро оценили удобство и эффективность новых винтов и взяли их на вооружение
В интерьере Cadillac 1939 года нетрудно заметить шляпки с крестообразным шлицом
Шли годы, а форма шлица по-прежнему оставалась стандартной — или прямой, или крестообразной. Но, как известно, совершенству нет предела. Со временем даже привычная шляпка винта оказалась улучшенной.
Вообще-то винт относится к такой категории вещей, которые крайне сложно как-то усовершенствовать и сделать лучше. Винтообразная форма сама по себе идеальна, и, чтобы придумать что-то более совершенное, нужно проявить настоящий талант изобретателя. Тем не менее изредка находятся люди, которым по плечу задачи любой сложности. Эти энтузиасты запросто могут заново открыть велосипед или изобрести винтик по-новому.
Главный недостаток или, правильнее будет сказать, неудобство, которое несет в себе винт, — привязка к стандартам шлица. Каждый винт имеет свой шлиц, определенной формы и размера. Все это приводит к необходимости использования инструмента определенного стандарта. В арсенале любого уважающего себя мастера обязательно имеется целый набор отверток, с помощью которых он может закручивать и откручивать детали разных размеров. По большому счету это очень непрактично и неудобно, особенно когда речь идет о промышленных масштабах. А, между тем, решение проблемы очень простое, и нашли его американские изобретатели и основатели компании Outlaw Fasteners из Шарлотт в штате Северная Каролина.
Команда дизайнеров запатентовала новый универсальный шлиц, который практически лишен подобного недостатка. Он имеет форму утопленной ступенчатой пирамиды с шестигранным основанием. По утверждению создателей революционного шурупа, такая странная форма шлица несет в себе массу преимуществ. Во-первых, отпадает необходимость искать отвертку нужного размера. Во-вторых, сила сцепления на такой форме шлица гораздо выше, а потому бита не срывает резьбу. Кроме того, особая система фиксирования шурупа предотвращает колебания и нежелательное отклонение при закручивании шурупа.
Данный проект был анонсирован на популярной площадке Kickstarter и собрал нужную сумму для продвижения «универсального стандарта» — более ста тысяч долларов. Жаль только, что новаторская идея не решает проблему с горой отверток старых стандартов, которые по-прежнему придется держать под рукой, даже если новый шлиц приживется.
