Чем отличается торцовочная пила от циркулярной

Лучшие производители

Компании с мировым именем заботятся об имидже торговой марки, постоянно дорабатывают инструмент и учитывают пожелания клиентов.

Наибольшим доверием в нише производства распилочной техники пользуются бренды:

1. Bosch – концерн из Германии, первые товары которого появились в магазинах ещё в начале прошлого столетия. Станина торцовок Bosch изготавливается из сплава магния и алюминия, благодаря чему вес инструмента, как правило, не превышает 15 кг.
2. Hyundai – корейская компания, захватившая средний ценовой сегмент. При этом техника Hyundai по функционалу не уступает лидерам рынка.
3. Makita – японский производитель, начавший свою деятельность в далеком 1915 году. На текущий момент продукция Makita реализуется в 160 странах мира и имеет репутацию техники для профессионалов.
4. Hammer – чешский бренд, выпускающий электрооборудование любительского класса. От других торговых марок выгодно отличается ценой.
5. Зубр – отечественный производитель электроинструмента. Отличается неплохим сочетанием низкой цены и среднего качества.

Преимущества погружных перед обычными дисковыми пилами

Наиболее распространенной и критической ошибкой начинающих мебельщиков является выбор обычной дисковой пилы вместо погружной. Мотивация такого выбор вполне понятна – существенная экономия. Тем не менее, данная экономия может создать массу проблем и неудобств в процессе работы. Наиболее распространенными недостатками классической пилы для мебельного производства является низкая точность пропила, частые сколы материала и сомнительное удобство при эксплуатации.

К аргументам в пользу погружных пил можно отнести:

Точность выпиливания проемов

Высокая точность пропила обеспечивается целиками, что дают возможность точного позиционирования пилы.

Возможность распила в непосредственной близости к стене

Такая возможность обеспечивается за счет расположения диска сбоку подошвы.

Полная совместимость с шиной

За счет использования шины и устранения поперечных люфтов при помощи эксцентриков удается достичь максимальной точности пропила.

Чистота в производственном цеху

Классическая дисковая пила разбрасывает опилки по всему помещению и решить эту проблему нельзя даже при помощи пылесоса. Погружные модели в паре с пылесосом работают предельно чисто, опилки можно увидеть только в концах пропилов, где диск выходит из конечной точки пропила.

Универсальность и высокие показатели мощности

Погружные модели имеют минимальную мощность в 1200 Вт, чего достаточно для оперативного распила любых заготовок из ЛДСП. Кроме того, такие модели удобно применять для обработки, например, оргстекла и других материалов.

Правила работы циркулярной пилой

Дисковая пила — травмоопасный инструмент, поэтому работа с ним подразумевает наличие практических навыков. Перед началом пиления следует убедиться в исправности механизмов и электрокабелей. Проверить надежность крепления пильного диска, правильность установки защитного кожуха и расклинивающего ножа. Также при необходимости очистить рабочий орган пилы щеткой или грубой тканью.

Необходимо убрать посторонние предметы с поверхности, на которой будет происходить обработка изделия, проверить устойчивость рабочего стола и заземление станка. Следует обезопасить себя от искр и древесной пыли с помощью специальной одежды и индивидуальных средств защиты.

Производить пиление нужно только с закрепленным изделием, удерживая устройство пилы плотно к поверхности заготовки

По окончании работ важно вернуть защитный кожух в первоначальное положение и полностью обесточить электропилу

Циркулярная пила имеет сбалансированный, сложный механизм работы. Он сочетает в себе высокие требования к безопасности во время эксплуатации и высокоточную настройку всех составных частей, обеспечивающих качественную работу и максимальную производительность труда.

Функциональность

Некоторые функции присутствуют в каждой модели, но есть и специфические опции.

Регулировка глубины пропила и наклона диска

В большинстве случаев во время работы диск отрегулирован на максимальную глубину и установлен под углом 90° к плоскости детали. Однако бывает, что требуется ограничить глубину пиления или пилить под другим углом. Например, для некоторых столярных изделий бывает нужно пропилить доску ровно на половину её толщины.

Эти регулировки есть во всех моделях циркулярных пил

Просто обратите внимание на то, насколько удобно ими пользоваться: нужны ли для этого специальные ключи или предусмотрены рукоятки, есть ли градуированные шкалы для точного отсчета

Параллельный упор

Этим приспособлением комплектуются все инструменты. С его помощью очень просто распилить деталь по прямой параллельно краю. Таким способом можно уменьшить заготовку по ширине или нарезать несколько одинаковых реек из широкой доски.

Плавный пуск

Эта опция, как правило, есть только у профессиональных моделей. Она решает две важные задачи.

Во-первых, ограничивает пусковой ток электромотора. В первые миллисекунды после запуска, пока мотор набирает обороты, он потребляет ток в несколько раз больше номинального значения. Это перегружает электросеть и может вызвать срабатывание защитных автоматов, особенно если электродвигатель мощный. Устройство плавного пуска уменьшает величину пускового тока до безопасного уровня.

Во-вторых, обороты мотора при старте нарастают плавно. Для стационарных инструментов это не имеет большого значения, а для ручных может оказаться полезным. Стремительный разгон мотора вызывает отдачу: инструмент при включении резко дёргается в руках, что пагубно отражается на точности распила. Плавный пуск значительно уменьшает отдачу

Если вам предстоит запитывать инструмент от маломощной электросети (например, в дачном посёлке), обратите внимание на функцию плавного пуска

Характеристики оборудования по глубине пропила

Если вам необходима пила циркулярная электрическая, то недостаточно будет обратить внимание только лишь на диаметр круга, вы должны иметь представление и о том, какую глубину пропила будет обеспечивать оборудование. В паспорте вы сможете найти эти параметры, что касается скошенного или перпендикулярного кроя

При этом можно пользоваться условным разделением. Таким образом, легкий класс, который предусматривает глубину пропила от 40 до 50 миллиметров, предполагает возможность работы по месту с листовыми материалами. Самым универсальным и популярным считается средний класс, который обеспечивает глубину пропила от 50 до 65 миллиметров. А вот тяжелый класс. это тяжелые массивные и профессиональные устройства, которые способны позволить получить глубину пропила от 65 до 140 миллиметров. Если вами будет приобретаться пила циркулярная электрическая, то данные параметры будут условными по той причине, что ряд производителей использует собственную классификацию. Например, Makita не выпускает агрегаты с малой глубиной пропила, фирма продвинулась в этом направлении немного вперед. Простые пользователи, которые собираются приобрести прибор для решения бытовых задач, должны будут найти компромисс в вопросах силы, универсальности и маневренности.

Лучшие торцовочные пилы премиум-класса

Milwaukee MS 304 DB

Инструмент профессионального уровня. Имеется эффективная система удаления пыли и стружки, позволяющая на ¾ снизить количество грязи на рабочем месте. Мощный двигатель (1800 Вт) позволяет справляться с задачами различной сложности. Рез получается абсолютно гладким и чистым. Имеется двойная подсветка рабочей зоны с обеих сторон для повышения точности работ. Указки нет. Режущий диск (диаметром в 305) закрыт кожухом, в комплектации имеется дополнительный чехол, закрывающий зубцы расходника на время хранения и транспортировки.

DeWALT DHS780N

Аккумуляторная торцовка, может использоваться в местах, где нет электроэнергии. Подходит для работы с древесиной, максимальный размер бруса – 110 x 130 мм. Разработанная компанией система XPS позволяет точно выровнять режущий элемент по линии распиловки. Кроме того, предусмотрена подсветка зоны пропила. Аппарат снабжен системой быстрой установки наклона в обе стороны (до 49°), а также кулачковым зажимом для регулировки пропила в левую сторону на 0/-50°, в правую сторону на 0/-60°.

Запитывается от аккумулятора литий-ионного типа напряжением в 54 В. Вращение диска (диаметром в 305) осуществляется с помощью бесщеточного асинхронного двигателя с высоким уровнем производительности. Плавный пуск и поддержание постоянного уровня оборотов не предусмотрены.

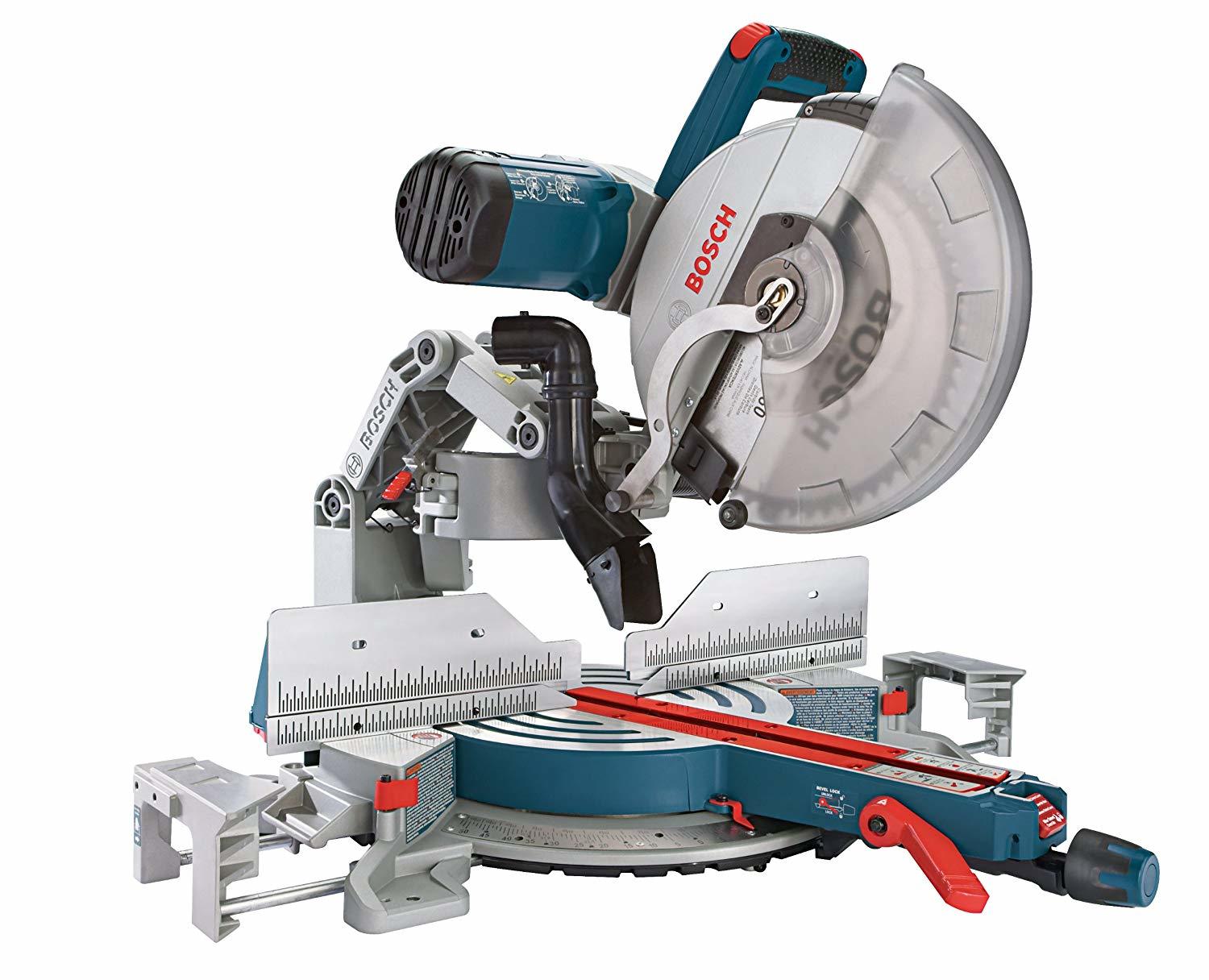

BOSCH GCM 12 SD

Инструмент профессионального и даже промышленного уровня. Может применяться на производствах, в строительстве, мастерских по деревообработке. Мощности в 1800 Вт достаточно для того, чтобы справиться с промышленными масштабами. Может применяться для пропила под углом до 47°, справится не только с деревом, но и пластиком или алюминием. Для точности настройки направления реза предусмотрена точная шкала поворота стола (до 60°) и пильной головы. За неподвижность заготовок в процессе обработки отвечают специальные зажимы. Для работы с широкими брусками устройство имеет скользящие направляющие.

Лазерная указка не предусмотрена, однако это с успехом компенсируется прецизионной настройкой направления пропила.

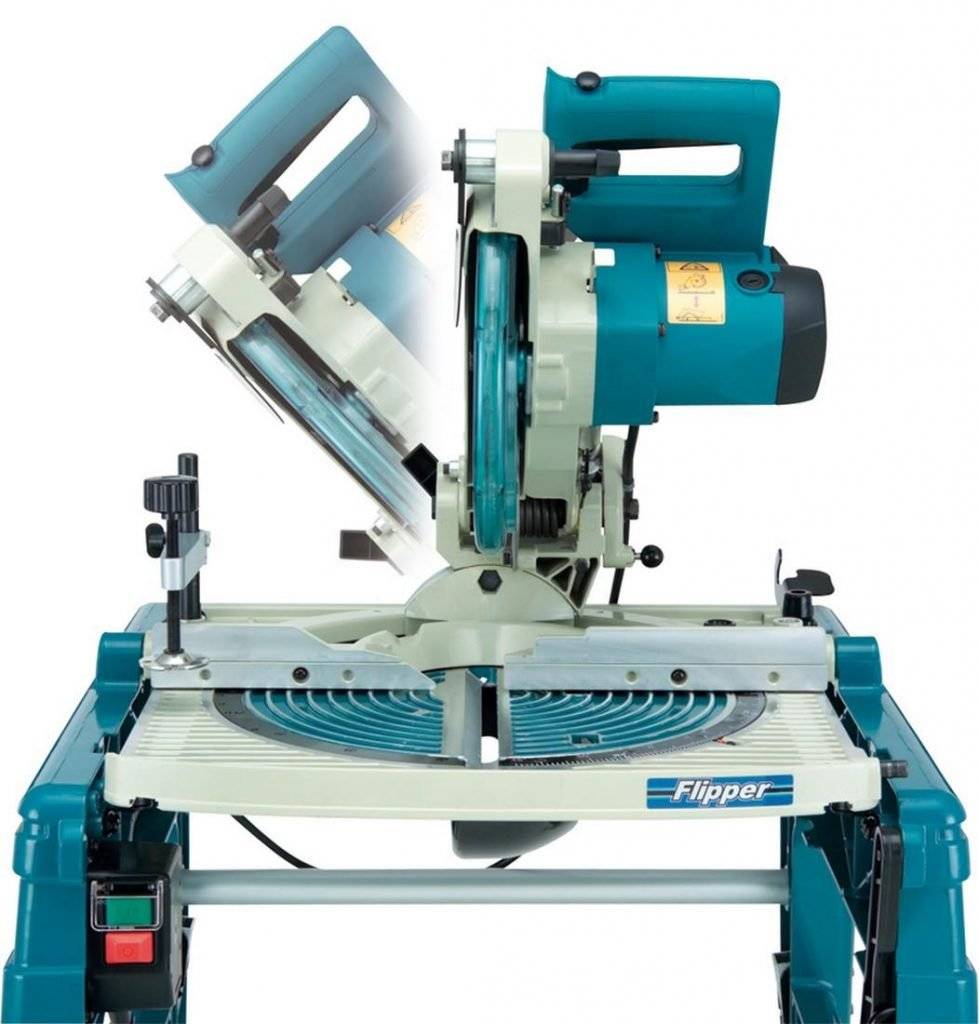

Makita LF1000

Модель комбинированного типа, относится к классу профессионального инструмента. Установлен двигатель мощностью в 1650 Вт. Аппарат может применяться для поперечного, углового и наклонного реза дерева, пластика и алюминия. Регулировка скорости вращения позволяет настроить под материал разной твердости. Двойная защитная изоляция защитит мотор в случае перепадов напряжения. Система плавного пуска позволит избежать серьёзной нагрузки на сеть при запуске. Имеет напольное исполнение, однако складные ножки делают транспортировку комфортной.

Metabo KGT 501 0102505018

Комбинированная торцевая пила на станине для профессионального использования. Конструкция станины со складными ножками дает возможность устанавливать агрегат на полу или на столе. Один инструмент объединяет в себе функции настольной циркулярной, торцовочной и усорезной. Установлен мощный асинхронный двигатель (2000 Вт), который не требует периодического обслуживания. Безопасность оператора обеспечивает прочный металлический кожух. Распиловочный стол произведен из литого алюминия – легкого, но прочного материала, не подверженного коррозии.

Несколько полезных советов

• Очень часто производитель комплектует инструменты недорогими дисками для быстрого чернового реза. Если для вас важна чистота реза, его лучше сразу заменить.
• Следите за остротой режущих кромок зубьев. Затупившийся диск режет некачественно, нагрузка на электромотор при этом тоже сильно увеличивается.
• Не перегревайте электроинструменты – делайте в работе перерывы. Включите пилу несколько раз без нагрузки – встроенный вентилятор ускорит охлаждение.
• Толстые детали можно распиливать циркулярной пилу в два прохода: сначала делается пропил на половину толщины детали, затем она переворачивается и прорезается на оставшуюся толщину.
• Не ленитесь делать точную и ясную разметку, особенно на крупномерных заготовках. Упоры и направляющие помогают, но не всесильны.

Конструкция циркулярной пилы

Общая схема стационарной циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

• малые — от 40 до 46 мм;
• средние — от 55 до 55 мм;
• большие — от 65 до 70 мм;
• профессиональные — от 65 до 140 мм.

Характерные исполнения механизма

Принцип подвижности режущих узлов у однопильных станков реализован конструкциями следующих типов:

• Прямолинейные. Блок передвигается по жесткой горизонтальной консоли, высота которой может регулироваться;
• Маятниковые (ЦМЭ). Расположение дискового узла на подвесках позволяет ему двигаться по дуге, опускаясь и поднимаясь ;
• Балансирные. Пила находится под столом, подъем ножа осуществляется нажатием педали. Количество подъемов 10 – 12 в минуту;
• Стационарные. Заготовка подается на фиксированный вращающийся нож по дереву.

К многопильным установкам относят триммеры, слэшеры. На двухсторонних торцовочных станках за один проход обрабатывают боковую и верхнюю стороны деревянной детали.

Маятниковый тип

Промышленный ЦМЭ (станок торцовочный маятниковый) имеет характерные особенности:

• ручная или пневматическая подача режущего блока;
• механизированная подача детали;
• регулировка длины заготовки, установкой упоров;
• пневматический прижим;
• электродинамическое торможение.

Конструкция ручной подачи диска ЦМЭ работает с обеспечением возврата в исходное положение под действием противовеса.

Большой радиус хода установки ЦМЭ увеличивают возможную ширину торцовки пиломатериала.

Подвесной тип крепления делает удобным использовать станок ЦМЭ в раскроечном производстве.

Прямой ход

Серийное производство деталей заданного размера выполняет торцовочный станок проходного типа с несколькими пильными узлами. Расстояние между дисками по дереву соответствует нужному размеру. Пиломатериал надвигается по станине с роликами на пилы, обрезающие его в габарит. В одну смену станки этого типа перерабатывают несколько десятков кубов леса.

Торцовочный станок проходного типа с двумя пильными каретками

Производительность, точность угла между гранями бруса повышается на двустороннем оборудовании для торцовки древесины.

Можно ли заменить один инструмент другим

Хотя данные инструменты могут в некоторых случаях заменить друг друга без заметной разницы в качестве работы и удобстве использования, все же электролобзик является более универсальным устройством. Пила, наоборот, может выполнить гораздо больший объем однообразной работы. Хотя по многим показателям циркулярная пила давно обогнала даже самые современные лобзики, но пользоваться ею порой достаточно трудоемко, да и частая замена диска при работе с различными материалами не добавит удобства. Заменить же пилку у лобзика можно всего за пару минут.

Определившись более точно с тем, какой именно из видов инструмента вам необходим, можно приступать к исследованию рынка. Не стоит покупать самый дешевый вариант: такой инструмент будет значительно более шумным и, вероятнее всего, будет нагреваться, что отрицательно скажется на его сроке службы. И наоборот, совсем необязательно покупать для своих нужд инструмент с целым набором различных наворотов и возможностей, большая часть из которых в домашнем хозяйстве вам точно не пригодится. Лучшим вариантом будет остановить свой выбор на инструменте средней ценовой категории, который будет содержать набор самых необходимых функций и не ударит по бюджету.

Типы торцовочных пил

Есть много разных видов торцовочных пил. Каждый из них предлагает разные уровни функциональности и режущей способности. Здесь мы рассмотрим некоторые из наиболее известных разновидностей.

Следует учитывать четыре типа данного оборудования:

1. Стандартные торцовочные пилы вращаются в сторону. Это позволяет обрезать доску сверху под углом, чтобы вы могли легко создавать угловые элементы для самых разных проектов.
2. Пилы для торцовки могут также выполнять скашивание или наклон, что позволяет резать кусок под разными углами. С ними можно резать как по горизонтали, так и по вертикали.
3. Торцовочные пилы простого действия делают фаску только в одну сторону, а пилы двойного действия делают фаску в обе стороны для большей универсальности.
4. Раздвижные торцовочные пилы добавляют дополнительную функцию: они могут скользить вперед. Это позволяет резать более широкие куски, чем обычно позволяет лезвие.

Стандартная торцовочная пила

Самые простые торцовочные пилы предложат вам прямые пропилы. Все торцовочные пилы могут резать как минимум под углом 90 ° и 45 °. И размер резки будет зависеть от размера лезвия.

По сути, все стандартные торцовочные пилы должны обеспечивать базовые распилы под углом и поперечные пропилы. Они идеально подходят для тех, кто постоянно работает с обрамлением. Они отлично подойдут для любого, у кого есть базовые потребности в стрижке.

Составная торцовочная пила

Составная торцовочная пила может поворачивать головку лезвия под определенным углом относительно доски. Это позволит вам резать древесину под углом, превышающим базовые 90 °.

Эта особенность позволяет делать резку под углом в сторону дерева. Это также позволит вам выполнять более сложные разрезы, которые используются при отделке дома.

Составная торцовочная пила может быть простой составной торцовочной пилой или двойной составной торцовочной пилой.

Одинарная составная торцовочная пила означает, что головка пилы будет вращаться только с одной стороны. Другие углы потребуют от пользователя перевернуть доску в другом направлении.

Двойная составная торцовочная пила позволяет вращать головку с левой и с правой стороны пилы. Это удобно при выполнении многих видов декоративной отделки.

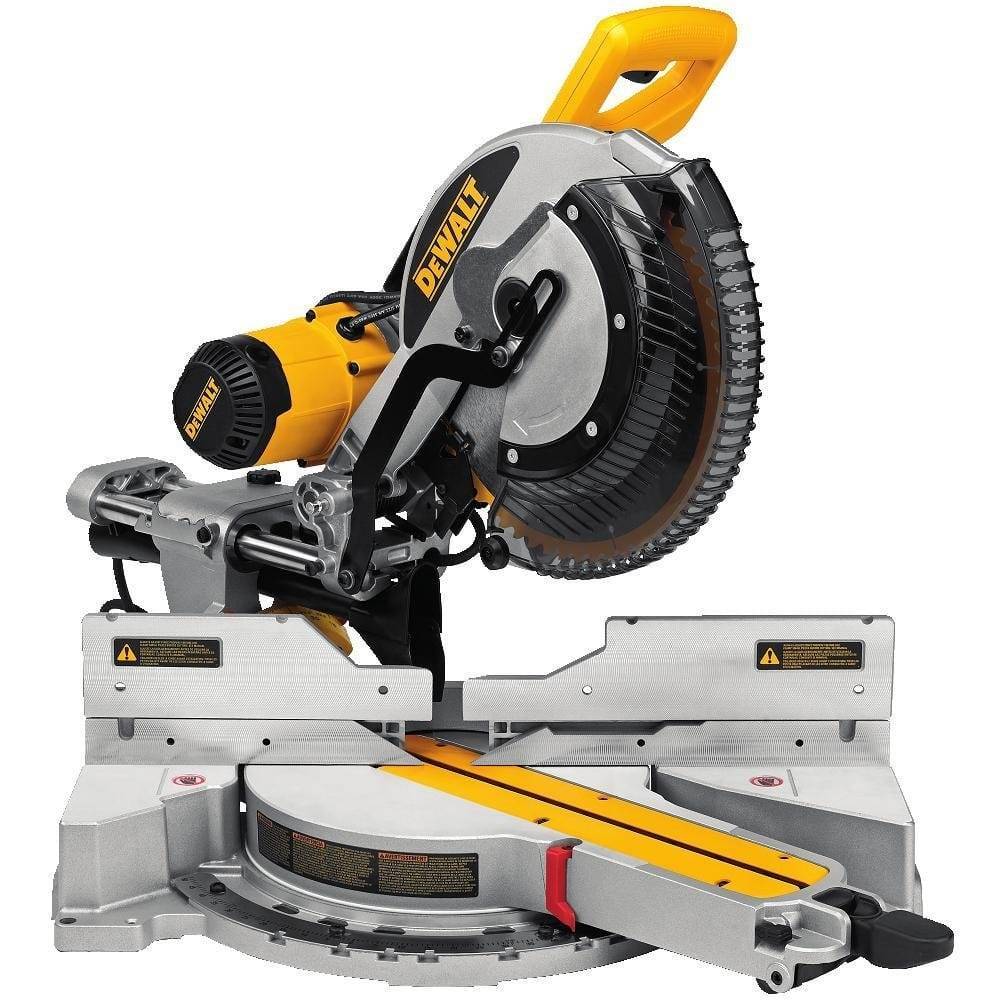

Вы также можете найти раздвижные торцовочные пилы. Это добавляет так называемую функцию пилы с радиальным рычагом, которая позволяет перемещать головку пилы вперед и назад.

Это увеличит размер доски, которую вы можете разрезать. Имея возможность перемещать головку пилы, вы можете резать куски, которые шире лезвия. Это существенно удвоит его режущую способность.

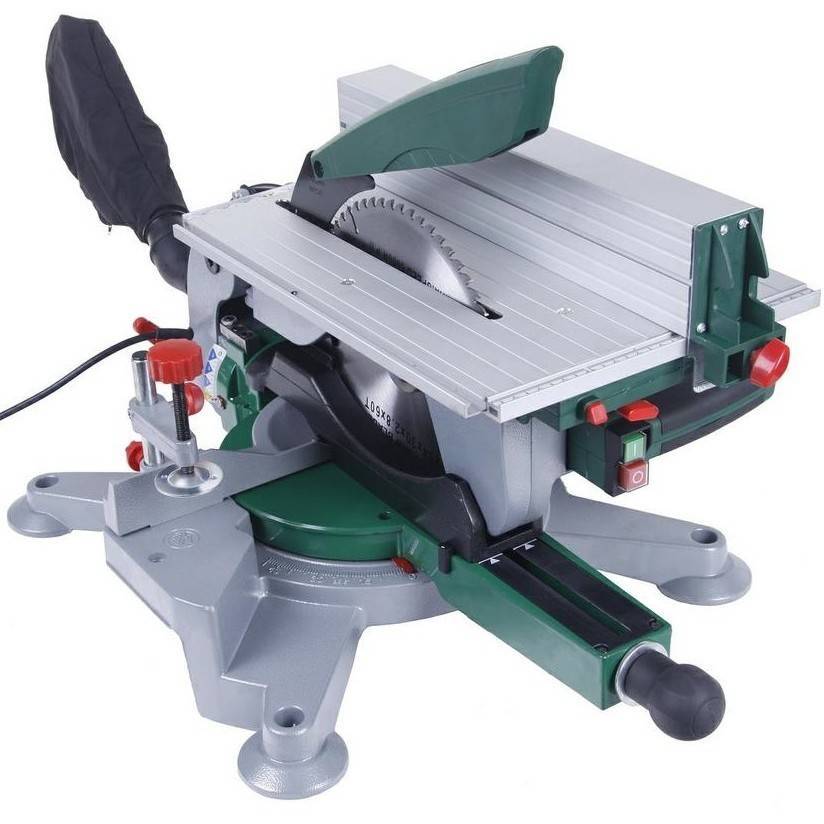

Комбинированная торцовочная пила – пильный инструмент, предназначенный для распиловки деталей из древесины, пластика и металлических сплавов. Она сочетает в себе свойства торцовочных и циркулярных электропил. Этот прибор применяется при производстве мебели, укладке полов, изготовлении плинтусов и окон.

Торцовочная пила с протяжкой или без, что лучше?

Дополнительная опция протяжки заключается в следующем: на двух параллельно размещенных рейках монтируется пильный диск, который способен свободно по ним двигаться.

Торцовочную пилу с протяжкой используют при работе с более широкими листами, так как для них характерна достаточно высокая ширина пропила отделываемой детали. Торцовки с протяжкой, как правило, оснащены мелкими зубьями, благодаря которым они легче справляются с деталями из искусственных компонентов.

Пила торцовочная с протяжкой может иметь лазерный указатель или подсветку и некоторые другие удобные функции, а также выделяется крупными габаритными размерами и весом.

При выборе оснастки этого вида, не забудьте про следующие важные детали. Зачастую пилы с высокой мощностью имеют больший набор функций

Не забывайте обращать внимание на такой показатель, как «число оборотов холостого хода» — он отражает потенциал инструмента при обработке разных стройматериалов. Если этот показатель выше, то возможностей у торцовки больше, и даже при малой мощности высокое число оборотов даст большую производительность

Также немаловажными характеристиками пил являются: вес и габариты, диаметр пильного диска, безопасность и эргономичность. Инструмент должен быть максимально удобным в применении. Довольно тяжелое оборудование затрудняет работу и приводит к быстрой утомляемости. Для безопасной эксплуатации пилы в комплект входит защитный кожух, который закрывает острый диск.

Пильный диск выступает режущей деталью, его основные показатели — внешний и посадочный диаметры. Внешний диаметр, как правило, должен быть не меньше 20 см, однако лучше, когда он больше. В типовых моделях он бывает 21, 25 и 30,5 см. Внутренний диаметр составляет три см. Зачастую свойства пильного диска могут отличаться. Например, диск торцовки крепится на станке, и с помощью направляющих его можно повернуть на любой нужный угол, как в горизонтальной, так и в вертикальной плоскостях. Комбинированные торцовочные пилы гарантируют фиксированное положение рабочей станины на заданное число градусов.

Ширина и глубина реза — важные показатели торцовочной электропилы. Они отражают, для каких материалов подходит выбранная пила. Выделяют бытовые и профессиональные электропилы. Глубина пропила у этих двух видов пил отличается не значительно. Главное отличие в том, что профессиональный инструмент способен обрабатывать листы намного большего размера, чем бытовой.

Все настоящие распилочные инструменты, в том числе и комбинированные торцовочные пилы, относятся к товарам высокого класса и гарантируют стопроцентную точность и надежность. Повышенный комфорт в работе помогает качественно облегчить труд и количественно повысить его производительность. Предлагаемый широкий перечень электроинструментов позволяет совершить оптимальный выбор и закупить оснастку, наиболее подходящую для ремонтных работ.

Схема устройства и принцип работы

Основным элементом торцовочной пилы является режущий, который представлен пильным диском, приводимым в движение посредством электрического двигателя через редуктор. Схема устройства приведена на следующем рисунке:

Основные узлы торцовочной пилы с протяжкой

На данном рисунке обозначены следующие конструктивные элементы устройства:

1 – электрический двигатель;

2 – пильный диск;

3 – поворотная площадка со вставкой, обеспечивающая перемещение пильного диска;

4 – рукоятка;

5, 6 и 7 – элементы регулировки и настройки работы пилы, а также элементы крепления обрабатываемых заготовок;

8 – узел обеспечения наклона пильного диска.

На рисунке условно не обозначены: защитный кожух, станина, являющаяся основанием торцовочной пилы, а также редуктор, обеспечивающий требуемую скорость вращения пильного диска.

Выпиливание брусков с использованием торцовочной пилы

Работа данного вида инструмента осуществляется следующим образом:

• станина жёстко крепится к основанию. Это может быть специальный стол, если это столярная мастерская или иное помещение, где работы выполняются на постоянной основе, или прочно закреплённая конструкция – в условиях строительной площадки;
• на пильном столе выставляются требуемые установки для обработки пиломатериала (угол наклона, диагональ и т.д.), а также расположение пилы по отношению к заготовке;
• пила подключается к электрической сети;

ВАЖНО! (нажмите, чтобы узнать)

ВАЖНО!

При использовании торцовочной пилы она должна быть технически исправна и использоваться только в электрической сети, имеющей заземляющий провод. Подключение должно быть выполнено посредством коммутационного аппарата с заземляющим контактом.

• на пильный стол устанавливается обрабатываемая заготовка;
• при включении клавиши «Пуск» пильный диск начинает вращаться, и при помощи рукоятки обеспечивается его контакт с заготовкой;
• безопасность работы обеспечивается защитным кожухом и блоком электрической защиты устройства;
• после выполнения реза пила отключается кнопкой «Стоп».

Выпиливание паза с использованием торцовочной пилы с протяжкой

Выбор подходящей торцовочной пилы

При выборе торцовочной пилы следует учитывать несколько факторов:

• Скорость оборотов. Некоторые модели имеют возможность регулировки оборотов работы двигателя. Это позволяет оптимально настроить станок для работы материалами разной твердости.
• Глубина реза. Чтобы рез был глубже, нужен агрегат с большим распиловочным диском. В технике для бытового применения обычно устанавливают диск, диаметром 20 см, в профессиональных – 25 см.
• Ширина паза под диск. Паз – это специальное место, в которое уходит диск. От ширины паза зависит качество работ. Если он составляет не больше 10 мм, то рез будет качественным, с минимальным количеством сколов и опилок.
• Максимальный угол, под которым ваша пила может скосить, определит детали, которые вы можете разрезать с ее помощью, потому что производительность торцовочной пилы тем больше, чем больше ее максимальный угол под углом. Пила обычно режет перпендикулярно детали, поэтому она начинается под углом 90 градусов. Приведенные значения для максимального угла скоса конкретной пилы — это то, насколько далеко пила может повернуться в любом направлении.
• Ширина протяжки. Отрезок, который сможет пройти пила по заготовочному материалу. Тут все просто: чем шире протяжка – тем шире заготовки можно обрабатывать на станке. Выбирать нужно с учетом того, какие материалы будут обрабатываться: для плинтусов хватит пилы с протяжкой до 100 мм, если изделия крупнее, то и станок потребуется с большей протяжкой.

• Функции безопасности, такие как: удаление пыли, блокировка работы при замене пильного диска, электродинамический тормоз для плавной остановки мотора при выключении, автоматическая остановка станка в аварийных ситуациях.
• Особенности точности. Если у вас есть торцовочная пила с обычными угловыми ограничителями и лазерной направляющей, вы можете легко настроить ее на правильный угол скоса / скоса за пару секунд. Затем вы можете выровнять заготовку, чтобы убедиться, что вы режете до нужной длины. Этот тип функций точности может сэкономить вам часы на выпуске продукта в промышленных масштабах, потому что ваша работа будет по существу сведена к размещению предмета у забора и рубке.
• Поворотная конструкция пилы. К конструкции торцовочной пилы есть направляющие, которые позволяют регулировать угол наклона при резе. У профессиональных устройств угол наклона составляет до 57°, у более простых вариантов – 45°.
• Вес. От него во многом зависит мобильность агрегата. Чем меньше он весит, тем проще его брать на выездные работы к объектам.
• Особенности производительности. Это полностью зависит от ваших предпочтений и от того, как вы будете использовать торцовочную пилу! Вы можете искать функции повышения производительности, которые облегчат вашу работу.

Некоторые из самых популярных — это покупка беспроводного набора, покупка дополнительных лезвий или мощности двигателя (в основном, чем мощнее двигатель, тем легче пила прорезает твердый материал).

Итак, торцовочная пила с протяжкой – это обычная пила с дисковым лезвием, которое может опускаться вниз, чтобы сделать поперечный пропил под прямым углом.

Ознакомившись с основными техническими характеристиками, популярными производителями и моделями торцовых пил – выбор будет сделать несложно. Главное, чтобы станок отвечал требованиям производительности и был удобным в работе.
