Разметка на плитке
Инструмент:
- стеклорез;
- линейка;
- маркер;
- кусачки;
- рулетка.
Резать керамическую плитку стеклорезом не представляет больших трудностей, если придерживаться определенных правил.
Положив ее на ровную поверхность, отмечают тонким маркером 2 точки, и проводят линию предполагаемого отреза. Для этого используют линейку или ровную рейку. Ее необходимо положить на проведенную черту и можно начинать резать
При этом важно правильно держать стеклорез. Он должен находиться в почти вертикальном положении. Нажимая на него с усилием указательным пальцем, нужно провести черту от противоположной стороны плитки к себе
Сопровождающий слабый потрескивающий звук и тонкая черта оповещают о том, что разрезали керамическую плитку правильно. Если стеклорез тупой или его неправильно держали, то на линии появятся небольшие осколки. Перед тем как начать работу, лучше потренироваться на небольших кусках материала и понять как резать керамическую плитку
Нажимая на него с усилием указательным пальцем, нужно провести черту от противоположной стороны плитки к себе. Сопровождающий слабый потрескивающий звук и тонкая черта оповещают о том, что разрезали керамическую плитку правильно. Если стеклорез тупой или его неправильно держали, то на линии появятся небольшие осколки. Перед тем как начать работу, лучше потренироваться на небольших кусках материала и понять как резать керамическую плитку.
Выбор правильного диска
От типа диска и его состояния качество реза зависит напрямую
Очень важно правильно подобрать его под материал
Таблица. Основные варианты для работы и оптимальное решение.
| Тип диска, фото | Описание |
|---|---|
 Диск с ровными краями для керамической плитки | На фото изображен гладкий стальной диск без сегментации и отверстий для охлаждения. Обод, формирующий режущую кромку, делается из сплавов никеля, кобальта, олова и цинка. Этот вариант прекрасно подходит для глазурованной керамической плитки, керамогранита и клинкера. За счет более мягкого воздействия он не дает сильных сколов. Перегревы таких дисков возможны при интенсивной работе. Охлаждение можно организовать путем подачи холодной воды к месту реза. Выпускается несколько моделей с разным способом нанесения абразива. 1. Пайка припоем из серебра – стоят такие диски дешевле остальных, так как быстро изнашиваются и не предназначаются для профессионального использования. Причина быстрого износа кроется в неустойчивости серебра к перегреву – от этого нарушается структура алмазного напыления. 2. Геометрическое замыкание (гальванический метод) – внешняя кромка диска сильно разогревается электрическим током, после чего в нее внедряется алмазный порошок. Связка частиц металла и минерала происходит практически на молекулярном уровне. Перегрев таким дискам страшен в меньшей степени, поэтому срок их службы выше. 3. Лазерная напайка – это самые дорогие круги. По сравнению с первыми вариантами они считаются сверхпрочными. Один такой диск на болгарку будет стоить 3-4 тысячи рублей. Из всех перечисленных вариантов самым оптимальным будет второй – средняя ценовая категория, достаточная прочность даже для профессиональной работы. |
 Сегментированный диск с алмазным напылением | Отличает этот диск от первого то, что для него не требуется дополнительно предусматривать охлаждение. За счет отверстий и прорезей вращающийся круг создает воздушный поток, который и охлаждает диск. Также у металла появляется свободное пространство для температурного расширения, что помогает сохранить кромку абразива в целости. Непрерывно такой диск может резать в течение 1,5-2 минут, не теряя своих режущий свойств. Применяют эти круги по большей части для глиняных кирпичей, бетона и отдельных видов плитки из натурального камня, так как качество реза у него не самое лучшее. Из-за прерывающейся кромки металл постоянно углами бьет по керамике. Результат предсказуем. |
 Вентилируемые диски | Перед вами нечто среднее между первыми двумя вариантами – кромка диска идет сплошной, но в теле самого круга сделаны отверстия для лучшего охлаждения. Если перейти на язык автомобилистов, то такое решение можно было бы назвать всесезонным. Качество реза вентилируемого диска уступает сплошному, но лучше, чем у сегментированного. Для работы также требуется организовать водяное охлаждение, поэтому особого смысла в покупке не видим. |
 Диск турбо без сегментации | Сочетание слов «турбо диск» подразумевает разделение режущей кромки на мелкие косо или ровно направленные сегменты. За счет такого строения изделие получается повышенной прочности. При этом в некоторой степени возрастает уровень теплоотвода от кромки. Используют их для резки любых материалов минерального происхождения – прекрасно справляются они даже с резкой натурального гранита. Турбо диски бывают и сегментированными. Отличие у них от сплошных точно такое же, как и описанное выше. |
Делиться диски могут и по тому признаку, как расположены на кромке искусственные алмазы. На некоторых моделях они располагаются равномерно. Есть и такие варианты, на которых кристаллы расставлены с некоторым периодом – их еще называют сэндвичными. Такое техническое решение увеличивает возможности режущей кромки. Она не так сильно греется, очень прочна, на инструмент с таким диском не нужно сильно давить. Качество реза получается очень высоким.
Выбираем лучший диск для болгарки
Итак, что же из перечисленного лучше всего купить для болгарки? Прежде всего, смотрим на тип материала, который нужно разрезать. Чем он тверже, тем более твердой должна быть обвязка искусственных алмазов. Лучшим решением для керамики будет сплошной турбо диск, так как при работе с УШМ сложно реализовать водяное охлаждение.
Сегментированные диски лучше взять под бетонную плитку. Варианты с вентиляционными отверстиями тоже можно рассмотреть, но лучше давать кругу время на остывание, чем получать на ровном месте сколы. Поэтому для керамогранита и керамики с глазурью на второе место мы поместим сплошной круг.
диск для ушм по керамике
Техника безопасности
Для того, чтобы не получить травму при работе с керамогранитом и режущим инструментом следует соблюдать правила предписанные техникой безопасности:
- Перед началом работы необходимо надеть защитную амуницию – костюм с длинными рукавами, закрытую обувь, перчатки, головной убор, очки или маску, респиратор при “сухой” резке.
- Длина электрошнура у болгарки должна быть не менее двух метров.
- Не производить рез устанавливая плитку на ребро и удерживая болгарку в вертикальном положении.
- Крепко держать в руках и не применять при работе усиленный нажим на инструмент, чтобы не вызвать раскола плитки или разрыва режущего диска.
- Внимательно следить за скоростью вращения режущего инструмента, оптимальный режим для резки 3000-3500 об/мин.
- Выполнять рез движением от себя.
- Не опускать болгарку в воду.
При резке сухим способом организовать хорошее проветривание помещения.
Этапы процесса резки
Отделку керамогранитом можно сравнить с пошивом одежды — для создания красивого ровного покрытия плитку придётся подрезать, подгонять по формату и размеру с учётом особенностей помещения. Материал отличается от других повышенной твёрдостью, прочностью, долговечностью, поэтому самостоятельно работать с ним тяжело. Каждый способ резки предполагает использование определённого оборудования и имеет свои показания к применению. На выбор технологии влияют следующие факторы:
- технические характеристики — вес, габариты, толщина плитки;
- вид предстоящих работ — планируемые объёмы, требования к качеству;
- тип среза — прямой, фигурный, лекальный, под углом, внутренняя выпиловка;
- финансовые возможности мастера.
Когда нет профессиональных режущих, шлифовально-торцевых станков, применяют более доступные устройства. Они бывают ручные и электрические. Каждое обладает рядом преимуществ и недостатков:
- Угловая шлифовальная машина (иначе болгарка) позволяет делать сложные резы и обрабатывать уже уложенную плитку. Но процесс работы с инструментом долгий и трудоёмкий.
- Ручной плиткорез применяют только для простой прямой обработки тонкой (менее 12 мм) плитки.
- Электрическое устройство — быстрый, безопасный, точный способ резки. Подходит для толстых или рельефных керамогранитных плит.
Технология и правила резки:
- С помощью строительного маркера нанести разметку.
- Расположить изделие, совмещая намеченную линию с указателем.
- Закрепить плитку, прижать руками.
- Выполнить распил.
Допускается сделать надрез и разломать. Если требуется добиться аккуратного ровного края, то распил проводят не строго по отметке, а с запасом (отступ 2–5 мм), затем производят шлифовку кромки.
Специальное оборудование
Процесс распила керамогранита считается сложным. Применяется специальное оборудование для резки гранитной плитки. Это станки, которые способны справиться с любым твёрдым и прочным материалом (гранит, бетонные камни, мрамор). Оборудование достаточно лёгкое, поэтому при необходимости его можно приобрести в личное пользование.
Современные станки для обработки гранитной плитки компактные и надёжные. С их помощью можно выполнить объёмные работы. К примеру на гидрорежущих станках выполняется распил керамогранита под заказ. Из прочного материала изготавливают лестницы, плинтусы.
При самостоятельном распиле дома, бывает трудно определиться чем резать плитку керамогранита. Оптимальный, недорогой и простой вариант — резка ручными инструментами без особых, профессиональных навыков.
Главное в распиле соблюдать следующие правила:
- при работе прилагайте значительные усилия;
- чтобы избежать сколов, старайтесь первый процарапанный слой выполнить за один раз;
- перед тем как отломать распиленную часть, положите материал так, чтобы он немного выступал за линию рабочей поверхности;
- ломать плитку нужно быстрым, резким движением;
- если первый надрез выполнен правильно (глубоко), то никаких проблем при сломе не будет.
Независимо от выбранного инструмента, распил плитки из керамогранита проводится практически по одной схеме. Сначала маркером отмечается линия надреза. Затем при помощи нажима проводится режущей частью выбранного инструмента. И в завершающем этапе плитка ломается по начерченной и обработанной линии.
Если вы применяете электрический инструмент для резки, то будьте внимательны и аккуратны. Подкладывайте под рабочую поверхность лист фанеры, чтобы не повредить. Надёжно фиксируйте плитку, а инструмент крепко держите в руках.
Не торопитесь — сделайте лёгкий первый надрез. Применяйте защитные средства. В процессе работы могут отколоться куски гранитной плитки. Поэтому не убирайте с электрических инструментов защитные чехлы, глаза закрывайте очками, а руки перчатками.
Линию надреза размечайте с лицевой стороны. Плитка в инструментах так же устанавливается с лица.
Распил всегда выполняется в направлении от себя. Если используются электрические резаки, линии надреза нужно периодически обдавать водой. Так уменьшится количество пыли. В любом случае рекомендуется надевать респиратор.
Фигурная резка
Фигурную резку наружного контура плитки из керамогранита можно выполнить механическим плиткорезом или болгаркой с сухорезом. Для нанесения более плавных линий реза на лицевой стороне плитки резать керамогранит болгаркой следует, держа сухорез под углом 45-60 градусов к её поверхности. В большинстве случаев распил керамогранита болгаркой можно использовать только как вариант черновой обработки, когда идеально ровные края не нужны.

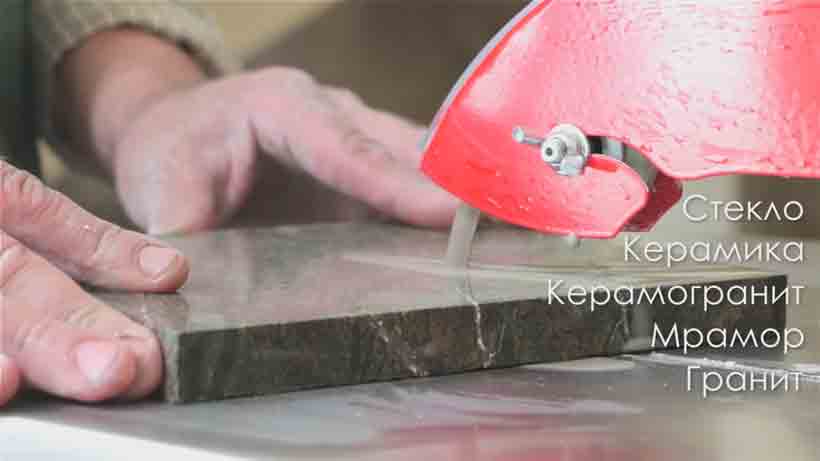

Фигурная резка плитки производится с помощью камнерезного станка
Отверстия сложной конфигурации в керамограните в домашних условиях выполняют высверливанием контура с последующим разрушением перегородок между отверстиями и обработкой краёв.
Сверление в керамограните отверстий диаметром до 12 мм производится с лицевой стороны после сверления на неполную глубину меньшего, диаметром 4-6 мм отверстия для предотвращения образования сколов. Точку сверления на керамограните накернивают лёгким ударом по дюбелю до образования щербинки на поверхности.

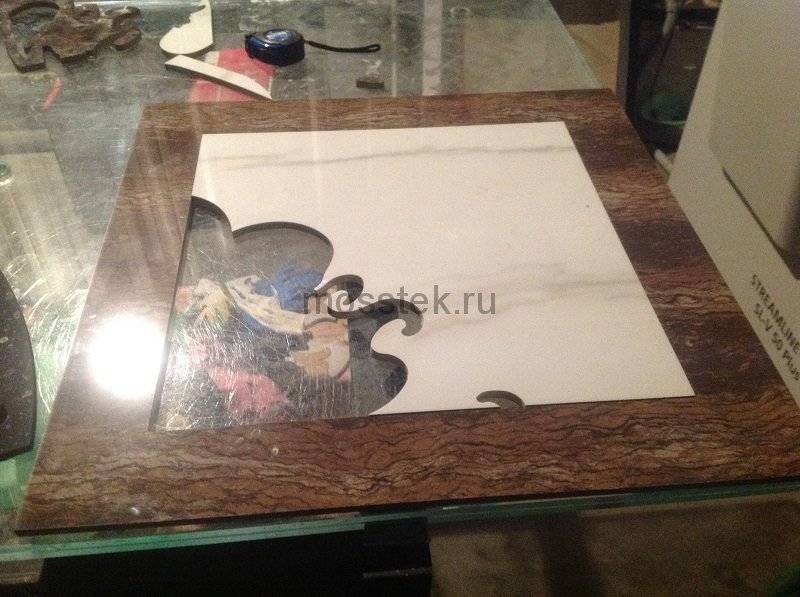

Фигурная резка в керамогранитной плитке с идеальными краями реза производится гидроабразивным методом, но данный вид резки можно выполнить только под заказ в мастерской со специальным профессиональным оборудованием. При помощи данного метода сколов, следов реза на плитке не наблюдается, необходимость в обработке срезов отсутствует.
Оборудование, используемое при данном методе, выполняет распил за счет использования воды с абразивными частицами, которые одновременно подаются на точку реза под большим давлением, что позволяет разрезать более твёрдые породы камня.
Актуальность классического режущего инструмента для плитки
Для раскроя керамических изделий выбирают механические либо электрические устройства – зависит от искомого качества среза, масштабности работ и характеристик обрабатываемого материала. Так, для домашнего ремонта рассматривают три варианта: резать плитку стеклорезом, плиткорезом ручного типа или болгаркой.
Раскрой кафеля стеклорезомИсточник globus-baumarkt.de
Стеклорез
Стеклорез состоит из стержня, на одном конце которого закреплена монолитная или полая под масло рукоятка, на другом – режущий элемент: гранёный алмаз, победитовый резец, твёрдосплавный ролик. Допустимая толщина раскраиваемого стекла соответственно равна 10, 8 и 7 мм. Нередко на опорной стальной площадке имеются пазы прямоугольной формы для обламывания полотна.
Эффективной работа стеклорезом будет только в случае образования глубокой борозды за один заход. Это возможно, если поверхность плитки будет гладкой, что не часто встречается у искусственного камня. В результате таким инструментом затруднительно. Возможно резать керамогранитную плитку по прямой, но не изогнутой линии.
Ручной плиткорез
Этот инструмент по сути является усовершенствованной модификацией стеклореза. Здесь также режущий элемент – твёрдосплавный ролик. Только для увеличения усилия предусмотрен рычажный механизм, который двигается по трубчатым полозьям. Для переламывания плитки на подставке предусмотрен небольшой выступ, а в районе резца подъёмная подошва под небольшим углом к центральной оси.
Раскрой плитки ручным плиткорезомИсточник bosch-do-it.de
Плиткорезы представлены в широком ассортименте. Определяющими критериями выбора инструмента являются:
- физические параметры плитки;
- ход рычажного механизма (сухой, со смазкой, на подшипниках);
- люфт резца, точнее его отсутствие.
Также рассматривают качество материалов, из которых собран прибор. Для профессионалов важен функционал устройства. Кроме прямолинейного реза дополнительные возможности позволяют вырезать отверстия.
Резка керамогранита плиткорезом происходит по тому же принципу, что и со стеклорезом. Наносится разметка, по ней выставляется плитка на подставке. По линии выставляют ролик, который под давлением рычага прокатывают по всему полотну. В завершении опускается давящая подошва на дальний от мастера край борозды. Под надавливанием происходит раскол плитки.
Ровный разлом керамического полотнаИсточник sense-life.com
Здесь стоит отметить, что дешёвые приборы хорошо справляются с настенным кафелем, но сложнее с керамогранитом. Особенно, когда поверхность не гладкая или необходимо отсечь полосы шириной 15-20 мм. Здесь может быть недостаточно давления для разлома или формирования борозды. Материалы для производства с целью снижения цены используются низкокачественные, поэтому они быстро выходят из строя. Это вынуждает рассматривать инструменты не ниже среднего сегмента по стоимости.
Углошлифовальная машинка
Болгарка с режущим сменным элементом в виде диска считается универсальным инструментом для раскроя и обработки различного рода материалов. Выбор устройства для работы с керамогранитом определяется его оборотами. Здесь высокая мощность будет положительно отражаться только на скорости распила, но не на качестве и точности полученной кромки.
Диски по камню или бетону будут разбивать кромку. Поэтому режущий круг рассматривают только с алмазным напылением. На торговых площадках такая оснастка представлена в двух исполнениях:
Сплошной для «мокрой» резки. Здесь раскрой производится с периодическим смачиванием диска водой или специальным составом с целью его охлаждения. Главное достоинство такого круга состоит в том, что резка керамогранита без сколов происходит (зависит от природы керамогранита: толщина, фактура, качество).

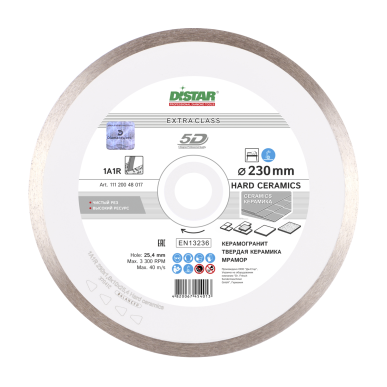

Сплошной алмазный дискИсточник beamtools.ru
Сегментный алмазный дискИсточник allegroimg.com
Керамогранит, как правило, режут ручной болгаркой. Для неё актуальна оснастка толщиной до 2 мм. Для получения более качественного результата рассматривают диски у которых режущая кромка шире, чем высота обрабатываемой плитки. А также перед каждым раскроем рекомендуется проверять люфт насадки, который должен быть минимальным.
Начинается работа с нанесения разметки на лицевую сторону. Полотно необходимо расположить на ровное прочное основание, закрепить его. Перед тем, как резать керамогранит с целью минимизации количества сколов, сначала формируют стартовую борозду до 3 мм в направлении от себя. Когда к срезу низкие требования, достаточно сделать пропил на глубину в половину высоты плитки и надломить её.
Распил керамики болгаркойИсточник protifofas.ru
Электроинструменты для резки керамогранита
Существенно повысить производительность при работе с керамогранитом позволяют электроинструменты в виде:
- электрического плиткореза;
- болгарки;
- электролобзика;
- циркулярной пилы;
- дрели с балеринкой;
- гидроабразывной установки.
Электрический плиткорез
Алмазное напыление на диске электроплиткореза позволяет резать керамогранит разной толщины и длины. Есть различные модели таких инструментов: в одних двигается диск вдоль плитки, в других передвигается стол с помощью двигателя.
Преимущество этого инструмента в том, что в нем применяются так называемые «диски-мокрорезы», то есть для уменьшения образования пыли во время резки плитки используется вода. В одних моделях под диск устанавливается емкость с водой, куда частично погружается сам диск. У других – диск смачивается проточной водой.
ВАЖНО! При работе с мокрорезами нужно следить за степенью загрязнения диска, вовремя очищать его и менять воду, иначе качество среза может значительно снизиться
Болгарка
Порезать керамогранит в домашних условиях можно и болгаркой. Для этого нужно приобрести диск с алмазным напылением толщиной от 2 мм и шириной кромки большей, чем толщина керамогранита.
ПОМНИТЕ! При работе с болгаркой следует установить диск правильной стороной и обязательно защитить глаза очками, так как при обработке образуется много сколов. Порезку следует произвести в один прием, иначе срез будет неровным. Также нужно оставить запас в несколько миллиметров для шлифовки края.
Электролобзик
Этот инструмент пригоден для порезки керамогранитной плитки с небольшой толщиной. Для этого нужно взять нить с алмазным напылением.
Циркулярная пила
Относится к профессиональному оборудованию и используется для масштабной обработки керамоплитки. В процессе порезки плитку нужно подавать вручную, что повышает риск травматизма.
Чтобы резать керамогранит в домашних условиях, эта пила не всегда подходит. Перед тем как сделать выбор, нужно взвесить, насколько она будет полезна в дальнейшем, возможно, проще обойтись подручными инструментами, например, болгаркой.
Дрель
Как бы странно это не звучало, но для резки керамогранита часто применяют электрическую дрель. С помощью насадки «коронки» или «балеринки» в плитке можно сделать круглое отверстие необходимого диаметра.
Коронки имеют заданный диаметр, а балеринка работает по типу циркуля, поэтому с ее используют для того, чтобы сделать отверстие большого размера.
Гидроабразивная установка
Применяется этот инструмент на промышленных предприятиях. Порезка плитки проводится смесью воды и твердой крошки, толщина струи при этом составляет десятые доли миллиметра.
В заключение можно сказать, что есть немало инструментов, подходящих для того, чтобы резать керамогранит. Какому из них отдать предпочтение, зависит от объема плитки и частоты ее обработки.
Если это разовая порезка для отделки небольших помещений, то лучше использовать уже имеющиеся дома электроприборы, такие как болгарка, электрообзик. Если планируется и в дальнейшем заниматься обработкой керамоплитки, то есть смысл приобретения специального оборудования.
Как резать керамогранит
Хорошая тема термопанели! Быстро тепло и надежно! Есть еще термопанели из керамобетона делали офис просто круть.
Построил дом из газобетона и собираюсь обшить его снаружи термопанелями. Кто уже их монтировал? Как результаты? Или может проще и дешевле сделать мокрый фасад, хотя он не.
Спасибо за подробную инструкцию! У меня на даче как раз валяется стиральная машинка старая. Надо будет использовать моторчик от нее для создания наждачного станка. Единст.
Этот стиль очень напомнил мне фильм Великий Гэтсби, в котором интерьеры домов и квартир в 1930х годах были оформлены очень роскошно и помпезно. Конечно, это была прерогат.
Болгарка
Углошлифовальная машина — тот инструмент, который выручит в случае отсутствия любого другого режущего инструмента. Далее о преимуществах и недостатках болгарки.
Болгаркой можно совершить подрезку любой формы и размера, подшлифовать угол под 45 градусов. Для работы нужен специальный алмазный диск по кафелю: гладкий и без отверстий.
Плюсы:
- Доступность. УШМ есть почти в каждом доме, достаточно приобрести алмазный круг.
- Возможность фигурной резки. Мобильность инструмента позволяет вырезать едва ли не любые фигуры — хватило бы мастерства.
- Определённый навык работы с УШМ есть у многих, это обеспечивает быстрое освоение процесса подрезки.
Минусы:
Шум и пыль. Работе с болгаркой сопутствует «аудиосопровождение» и много пыли.
УШМ — опасный инструмент
Неосторожное движение и халатное отношение к технике безопасности запросто приводят к травмам.
Некачественный рез. В зависимости от качества болгарки, степень сколов и микротрещин в плитке отличается, но присутствуют огрехи всегда
Доводка реза шлифованием отчасти решает проблему, но лучше использовать УШМ для работы с плиткой, не имеющей, с эстетической точки зрения, большой важности — места реза должны быть скрыты.
Приёмы безопасной работы с болгаркой: https://www.youtube.com/watch?v=fvqotukmgEo Наметив линию отреза, режьте в паре миллиметров от неё — алмазный круг «съедает» часть керамики. Круг устанавливайте соответственно направлению движения механизма, на режущем элементе имеется указывающая стрелка. В процессе работы старайтесь меньше водить машиной взад-вперёд, это уменьшит количество сколов. Этот совет не работает при подрезке тонких кусков керамогранита, здесь стремление отрезать за один проход обернётся ломом плиты.
Подходите ответственно к выбору алмазного круга, покупайте качественные расходники. В противном случае чревато разрушением элемента, что при огромной скорости ведёт к травме. Отдавайте предпочтение кругам без вентиляции (зазоров), керамика их не любит. Видео про выбор алмазного круга для подрезки керамогранита: https://www.youtube.com/watch?v=5Bn8ab9DkRI Затупившийся «алмаз» можно привести в рабочее состояние с помощью кирпича. Пройдитесь по нему 2-3 раза режущим элементом, это избавит круг от скопившейся грязи. Как сделать узкую подрезку: https://www.youtube.com/watch?v=uCTfHEy2j7g
Резка керамогранита
При выполнении ремонта облицовывают не только стены. На полы в ванной и туалете укладывают керамогранитную плитку — искусственный материал, который заменяет гранит и мрамор. Стоимость его в разы меньше натуральных, но по параметрам твердости и истирания керамогранит превосходит их. В последнее время он получил повсеместное распространение. Его также можно порезать с помощью УШМ.
Для этого надо знать основные методы обработки материала в домашних условиях.
- Необходимо правильно подобрать режущий инструмент. На нем должно быть написано для чего он применяется: керамогранит, твердая керамика и т.п.
- Чтобы сколов было меньше, выбирают диск со сплошным нанесением режущей кромки. Толщина должна быть минимальной.
- Выбираем отрезной круг, у которого большая высота алмазного покрытия.
- Болгарка должна иметь регулятор скорости.
После выбора инструмента подготавливают рабочее место и начинают резать керамогранит болгаркой. Для этого необходимо выполнить такие последовательные действия.
- Расположить материал на ровной поверхности, подложив под него тонкий пенопласт или аналогичный материал.
- Надежно закрепить плитку на поверхности с помощью струбцин.
- Для уменьшения сколов приклеить малярный скотч и произвести разметку, по которой необходимо отрезать лишнюю часть.
- Подготовить пылесос для удаления пыли.
- Резать нужно с лицевой стороны, перемещая шлифовальную машинку по направлению от себя.
- Рекомендуется пилить не по отмеченной косильной лески, а немного в стороне. Это делается для последующей шлифовки торца керамогранита, чтобы убрать неровности и сколы.
Следуя этим несложным рекомендациям, можно своими руками качественно прирезать напольную плитку.
Фигурный вырез
Часто возникает необходимость вырезать круглое отверстие в кафельной плитке. Выполнить работу правильно при помощи УШМ можно при наличии определенных навыков. Для этого размечают отверстие на заготовке и обводят леску фломастером, отмечают центр круга. Начинают резать под небольшим углом, не спеша, по внутренней стороне косильной лески, постепенно проходя по всей окружности. Затем прорезают сектора, вынимают их по очереди, при необходимости подрезая керамику. Окончательно обрабатывают края напильником, получая ровную окружность. Такая обработка называется сухорезом.
Такие отверстия, как правило, режут под канализацию или вентиляцию.
При выполнении фигурной обработки заготовки легче всего выполнять прямоугольные вырезы. Чтобы срезы получались ровными, без сколов, необходимо регулярно менять отрезной круг. Если использовать сегментированные диски, то на отрезанной косильной лески обязательно появляются сколы.
