Цепная электропила

Как устроена электропила по дереву

Практически все ручные электропилы по дереву устроены одинаково.

Смотрите схему:

  1. Двигатель
  2. Звездочка вращения
  3. Пильная цепь с зубчиками
  4. Направляющая шина
  5. Задняя рукоятка
  6. Кнопка вкл/выкл
  7. Передняя рукоятка
  8. Защитный щиток
  9. Аварийный тормоз
  10. Упорные зубья

Однако в некоторых пилах установлены дополнительные аккумуляторы, а в других отсутствуют дополнительные функции. Выбирать пилу необходимо, исходя из объема обрабатываемого материала и часов работы.

Например, дачник может купить электропилу по дереву с минимальным количеством функций. А вот профессионал, у которого в цехах работают люди, не может позволить себе ошибаться с техникой, и должен рассматривать только самые надежные модели.

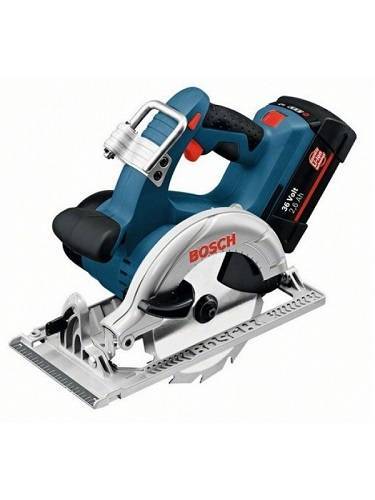

Дисковые пилы

Ручная электропила используется для распиливания и роспуска досок из дерева, древесно-стружечных плит (ДСП, ЛДСП, OSB, МДФ, ДВП), а также фанеры, напольного ламината, пластиковых панелей и металла.

Дисковая пила имеет простую конструкцию, состоящую из электромотора, редуктора, опорной плиты (подошвы) и режущего инструмента дискового типа.

Агрегаты данного типа выпускаются с приводом, работающим не только от электросети, но и от аккумуляторных батарей. Но следует знать, что агрегат, работающий на аккумуляторе, способен эффективно работать не более 10-15 мин. Поэтому, если требуется работать инструментом более продолжительное время, следует заранее приготовить сменные полностью заряженные АКБ.

В основном, дисковую пилу используют как ручной инструмент, хотя ее можно установить под стол. Аппарат удерживают руками и ведут по заготовке с направляющей шиной. Поворотная опорная плита инструмента позволяет распиливать заготовку под разными углами.

При выборе дискового инструмента следует обращать особое внимание на следующие параметры

  1. Мощность. Ручной инструмент может иметь мощность от 800 до 2500 Вт. Для бытового использования следует выбирать агрегат средней мощности — до 1200 Вт. Это продлит время работы аппарата без перегрева и увеличит его срок службы. Для профессиональной сферы, конечно же, нужен прибор с мощностью от 1200 до 2500 Вт, поскольку от данного параметра зависит производительность инструмента, а также возможность установки на него оснастки большого диаметра.
  2. Количество оборотов в минуту. Данный параметр может варьироваться в диапазоне от 1800 до 5200 об/мин. Но следует знать, что маломощный двигатель не сможет развить скорость, заявленную производителем, особенно при распиловке твердых пород древесины.
  3. Глубина пропила. Этот параметр зависит от мощности агрегата. Маломощные устройства способны делать пропил глубиной всего лишь 65 мм. Более мощные агрегаты могут углубляться в заготовку на глубину 130 мм. Исходя из этого, перед выбором инструмента вы должны четко представлять, какой толщины заготовки вы будете им распиливать, чтобы в дальнейшем не возникали проблемы с глубиной пропила.

К ручным дисковым пилам можно отнести и погружные пилы. На первый взгляд, погружной инструмент похож на обычный дисковый, но все же имеет следующие отличия:

  • пильный диск полностью скрыт защитным кожухом и находится выше уровня подошвы аппарата (в нерабочем состоянии);
  • перед включением прибора с помощью специального регулятора устанавливается глубина погружения оснастки;

пила погружается в заготовку с помощью подвижной рукоятки.

Благодаря тому, что пильный диск можно опускать с помощью рукоятки, агрегат используют для:

  • вырезания пазов в любом месте заготовки;
  • выполнения пропилов в любых плоскостях;
  • монтажа корпусной мебели;
  • ремонта полов (удаления износившихся досок).

Основные параметры, которые следует учитывать при выборе погружных пил — это мощность и скорость. Все рекомендуемые параметры, которые были рассмотрены выше для циркульных пил, подойдут и при выборе погружного дискового инструмента.

Сфера применения цепной пилы

Цепная пила получила свое название из-за особенной конструкции пильной гарнитуры, представляющей собой закольцованную цепь с режущими зубьями, движущуюся по направляющей шине.

Сфера применения цепных пил обширна. Данный инструмент широко используется в быту для распиловки древесины, заготовки дров, формировании крон садовых деревьев и кустарников. С помощью цепной пилы владелец загородного дома может легко спилить засохшее дерево, обрезать ненужные сучки, распустить пиломатериал, быстро раскроить бревно на необходимые по размеру чурки, переработать древесные отходы и пр.

Широкое применение данная техника нашла и профессиональной деятельности, связанной с заготовкой пиломатериалов, в сфере ремонта и строительства. Энергонезависимые модели широко применяются при проведении спасательных работ, при уходе за насаждениями в скверах и городских парках, при создании скульптурных композиций и пр.

Выбор инструмента для пила

При выборе электроинструмента пользователи сталкиваются с тем, что при одинаковых параметрах, заявленных производителями, цена на продукцию разительно отличается. В первую очередь это связано с именем компании выпускающую инструмент. Фирмы с известным именем стараются усовершенствовать свою продукцию, применяют качественные детали и строго соблюдают обеспечение безопасности при использовании пилы, что неизменно сказывается на конечной стоимости.

Стоя перед решением, какую выбрать электрическую цепную пилу, часто обращают внимание только на страну-производителя, но это в корне неправильно. Гораздо важнее выбирать не по стране производителя, а по имени бренда и модели

Так как многие компании, занимающие первые места в рейтинге цепных электрических пил, переносят свои мощности по производству на территорию третьих стран для удешевления стоимости выпускаемого инструмента. При этом соблюдение технологического процесса и контроль на каждом этапе сборки остаются на высоком уровне.

Также необходимо учитывать то, что даже у популярных компаний могут быть неудачные модели цепных пил. Поэтому перед покупкой инструмента правильно будет не только изучить обзоры рейтинговых изданий на ту или иную модель, но и почитать отзывы на выбранный агрегат.

Тормоз цепи

Тормоз цепи, это элемент безопасности, задача которого максимально быстро остановить пильную цепь. Активация тормоза цепи может быть автоматическим (инерционным) и контактным. При отбросе пилы, рука оператора произвольно воздействует на тормозной упор, что приводит к затягиванию тормозной ленты на барабане муфты сцепления и его остановке, вместе с пильной цепью.

Этот вариант сработки тормоза цепи называется контактным. Инерционная активация цепного тормоза осуществляется при резком ударе в шину и основана на инерционном воздействии на элементы тормозной системы. Время срабатывания цепного тормоза при этом, не превышает 0,12 секунды.

Как выбрать электропилу для дома и дачи

Мощность электродвигателя. Если планируемые работы — обрезка деревьев на дачном участке или сезонная распиловка дров, достаточно приобрести электропилу мощностью от 1,8 до 2 кВт. Для промышленной лесозаготовки потребуется профессиональный инструмент мощностью 2 кВт и более.

Расположение электромотора. Поперечное расположение силовой установки является наиболее простым конструктивным решением. Стоимость пилы с продольным расположением двигателя выше, что объясняется их компактностью, маневренностью и лучшей балансировкой.

Масса пилы особенно ощутима при длительной работе и обрезке труднодоступных веток. У бытовых моделей этот показатель колеблется в пределах от 3,3 до 5 кг.

Длина шины определяет максимальный диаметр, который можно распилить с одной установки. Для эффективной работы в саду и других бытовых нужд подойдет шина длиной 35-40 см.

Кнопка блокировки запуска предупреждает случайное включение

Данная мера предосторожности позволяет избежать серьезных травм, поэтому если понравившаяся модель не имеет такой защиты, лучше выбрать другую модификацию.

Защитное термореле предназначается для отключения электропитания при перегреве двигателя.

Цепной тормоз обеспечивает экстренную остановку пильной цепи. В случае обратного удара, за счет сил инерции, рабочий непроизвольно воздействует на щиток

Давление на щиток, расположенный впереди рукоятки, останавливает движение цепи.

Способ натяжения цепи. Большинство современных модификаций оснащены механизмами, позволяющими произвести подтяжку вручную. У некоторых моделей натяжка производится с помощью специального ключа.

Как выбрать и на что обратить внимание?

Чтобы выбрать электропилу и не ошибиться, стоит оценивать инструменты по нескольким параметрам.

  1. Мощность. Чем выше мощность пилы, тем больше ее производительность и способность выдержать высокие нагрузки во время работы.
  2. Расположение двигателя. Большинство моделей имеют поперечное расположение мотора, благодаря чему с такими пилами удобно работать в вертикальной плоскости. Продольное положение делает инструмент более маневренным и обеспечивает ровный распил.
  3. Система блокировка. Эти системы обеспечивают безопасность использования инструмента. К примеру, пила может блокироваться от случайного включения или моментально останавливаться в случае отскока.
  4. Плавный запуск. Эта функция обеспечивает постепенный набор оборотов, что увеличивает срок эксплуатации пилы и защищает от «рывка».
  5. Регулировка натяжения цепи. Этот критерий влияет на безопасность и производительность. Регулировать натяжение в различных моделях можно при помощи винта или отвертки или же с помощью ползунка.
  6. Смазка. Качественная пила обязательно должна обладать системой смазки, представляющей специальный насос для равномерного нанесения смазки на шину во время работы.

Электроножовка

В условиях, где использовать цепную или дисковую пилу невозможно из-за ограниченного пространства, а электролобзик не даст желаемого результата, применяют электроножовку. Она хорошо справится с работой ручной ножовки по дереву, но без необходимости прилагать чрезмерные усилия, поскольку поступательное движение режущего полотна осуществляется исключительно благодаря электродвигателю.

Плюсами электроножовки по дереву считают ровный срез с гладкими краями, чего нельзя добиться с помощью цепной пилы, а также отсутствие ограничений на толщину заготовки, присущих дисковой пиле.

Конструктивно пила состоит из приводного двигателя с редуктором и режущего полотна, которое движется по направляющим. Важная характеристика данного вида электропилы – длина полотна. Она может достигать 40 см и более.

Рекомендации, которые позволят сделать правильный выбор

Наибольшую оценку покупателей на Яндекс.маркете получили электропилы от Макита – 4,7 балла по 5 балльной системе. Остальные вышеперечисленные – 4,5 балла.

Оценка 4,7. 133 отзыва. Все это говорит о популярности инструмента

У Макит один недостаток – наиболее высокая цена. Технически это надежный и качественный инструмент с наилучшей эргономикой (удобством в работе).

Патриот подкупает низкой ценой, но это же и настораживает. Качественное редко бывает дешевым. Вариант подходит, когда пилить предстоит немного и редко.

Электропилы Хутер немецкого происхождения, купленные 10 лет назад, служат у хозяев в быту до сих пор.

В идеале, при выборе следует в первую очередь смотреть на качество, и только потом на цену. Особенно для мастерского и профессионального строительства. Но цена не всегда доступна, потому самыми ходовыми становятся модели среднего ценового сегмента.

Мощность электропилы подбирается исходя из объема предстоящих работ и габаритов заготовок, которые нужно будет пилить.

Большинство производителей комплектуют свои изделиями качественными цепями от мировых производителей, чтобы не портить репутацию. Некачественная цепь может оказаться в комплекте недорого инструмента, когда производитель экономит на всем, чтобы снизить стоимость.

Если в комплекте недорогой электропилы плохая пильная гарнитура, следует попробовать, как она будет работать. Иногда есть смысл сразу купить качественную цепь.

Перед покупкой следует не только осмотреть модели, изучить характеристики, но и подержать изделия в руках. Почувствовать вес, оценить, как электропила сидит в руках. Это несложно в обычном магазине, но невозможно при удаленной онлайн покупке. В этом случае желательно изучить отзывы на независимых площадках.

Топ-10 лучших аккумуляторных цепных пил в соотношении цена и качество

Аккумуляторные устройства пользуются повышенным спросом, поэтому в строительных магазинах можно отыскать немало надежных моделей. Некоторые из них заслуживают особенно хорошие отзывы благодаря своему качеству и средней цене.

Bosch Universal Chain 18

Компактная, но мощная аккумуляторная пила комплектуется шиной всего 20 см. Использовать устройство нужно только для мелких садовых и домашних работ. Модель оснащена индикатором заряда аккумулятора, снимать и надевать цепь можно без ключа и отвертки.

Без аккумулятора в комплекте цепную пилу Bosch Universal Chain можно купить за 9000 рублей

Black&Decker GKC 1825L20

Недорогая аккумуляторная пила с низким уровнем шума и хорошей балансировкой может беспрерывно работать 40 минут. Литиевая батарея быстро заряжается и почти не теряет заряд при длительном неиспользовании. На корпусе есть индикатор уровня масла, агрегат комплектуется полотном 25 см. Поддерживает бесключевую регулировку, масса устройства составляет всего 3,1 кг.

Black&Decker можно приобрести за умеренные 9000 рублей

Greenworks G24CS25

Бюджетная аккумуляторная пила подходит для заготовки дров. Поставляется в прочном корпусе с прорезиненной ручкой и ограничительным щитком, поддерживает настройку цепи без ключа. Может работать около 40 минут при полном заряде. Отзывы об аккумуляторной модели в основном хорошие, хотя некоторые пользователи отмечают, что пропил остается не идеально ровным.

Цепная пила Greenworks стоит около 5400 рублей

Karcher CS 330 BP

Пила аккумуляторного типа обладает низким уровнем шума и слабой вибрацией. Оборудована автоматическим смазыванием цепи и электрическим тормозом, оснащена шиной на 35 см. Подходит для бытовых работ на даче и отличается повышенным уровнем надежности. Минусом модели можно считать отсутствие батареи и зарядного устройства в комплекте, их нужно покупать отдельно. Натяжение цепи проводится бесключевым методом.

Аккумуляторная пила Karcher стоит довольно дорого — около 17000 рублей

Bosch Advanced Cut 18

Функциональная цепная пила с аккумулятором поставляется с миниатюрным полотном 65 мм. Подходит как для дачных работ, так и для столярной мастерской, обладает мощным и надежным двигателем. Почти не вибрирует при работе, комплектуется острой цепью с автоматическим смазыванием.

Средняя цена Bosch Advanced Cut 18 составляет 9000 рублей

Stihl MSA 140 C-BQ-30 Set

Переносная аккумуляторная пила с длинной шиной 30 см оснащена автоматическим тормозом. Оборудована системой быстрого натяжения цепи, может работать на протяжении 40 минут без перерывов. Прорезиненная рукоять предотвращает проскальзывание инструмента и повышает удобство использования. Зарядка занимает 1,5 часа.

Приобрести цепную аккумуляторную пилу от Stihl можно за 27000 рублей

Monferme 20237M-1

Удобная и достаточно недорогая цепная пила комплектуется аккумулятором на 4 Ah. Оснащена индикатором оставшегося заряда, позволяет следить за уровнем масла через специальное окошко. Размер шины составляет 40 см, поэтому инструмент подходит для распила достаточно толстых брусков и бревен. Щиток тормоза оборудован световой и звуковой сигнализацией, устройство поддерживает упрощенную подтяжку цепи при помощи специального маховика.

Стоимость у аккумуляторной пилы Monferme средняя — 12000 рублей

Ryobi RCS36

Легкая и удобная в использовании пила с подтяжкой цепи без ключа оснащается шиной 30-35 см. Обладает высокой скоростью вращения, позволяет аккуратно и ровно резать небольшие брусья. Масса устройства составляет 4,1 кг, уровень шума довольно высокий — 105 дБ.

Приобрести Ryobi RCS36 можно за 13000 рублей

Greenworks G40CS30

Недорогая аккумуляторная пила оптимально подходит для бытовых нужд. Автономно работает в течение 20-30 минут, может обрабатывать бревна до 20 см в диаметре. Хорошо сбалансирована, быстро восстанавливает заряд батареи, размеры полотна составляют 30 см.

Стоимость аккумуляторной пилы Greenworks начинается от 8000 рублей

DeWalt XR DCM565P1

Мощная аккумуляторная пила относится к профессиональной категории. Оснащена защитой от перегрева, может работать без перерывов на протяжении получаса, обладает хорошей балансировкой. Предусмотрена регулировка скорости во время работы, на корпусе есть индикатор, отображающий оставшийся заряд. Полотно стандартных размеров, 30 см, и подходит для среза ветвей у деревьев в саду и обработки небольших брусьев.

Купить аккумуляторную пилу DeWalt XR можно от 25000 рублей

Классификация электрических пил

Как и любой электрический инструмент, электропилы подразделяются на профессиональные и бытовые. Модели агрегатов класса профи имеют высокое качество сборки, отличаются надежностью, способны работать продолжительное время без перерывов на отдых и имеют достаточно высокую стоимость.

Аппараты бытового класса могут выполнять те же операции, что и профессиональные, но непродолжительное время. Через каждые 15-20 мин. работы им требуется отдых в течение 30 минут для остывания двигателя. К тому же, некоторые детали их механизмов изготовлены из менее качественных материалов, чем в профессиональной технике.

Кроме того, электрические пилы бывают ручные и стационарные. К ручным электрическим пилам относятся:

  • цепные,
  • сабельные,
  • дисковые (циркулярные пилы),
  • ножовки и лобзики.

Настольные электрические пилы применяются как на небольших производствах, так и в домашних мастерских, и позволяют выполнять большие объемы работ, нежели ручной электроинструмент. К такому инструменту можно отнести ленточные, дисковые, лобзиковые, торцевые, отрезные станки. Рассмотрим каждый тип подробнее.

Преимущества электрического привода

Электрическая пила — это отличный, сравнительно недорогой и довольно производительный инструмент, который с легкостью заменит владельцу обычную ножовку по дереву, лучковую и двуручную пилу. В сравнении с бензиновыми аналогам, электрический привод имеет массу неоспоримых преимуществ:

  • Отсутствие выхлопных газов, что позволяет использовать инструмент даже в закрытых помещениях.
  • Значительно более низкий уровень шума.
  • Меньшая стоимость.
  • Небольшие массогабаритные показатели.
  • Простота в обслуживании и управлении.
  • Высокая ремонтопригодность, обусловленная более простой конструкцией силовой части.

Кроме этого, электрические пилы не требуют затрат на топливо и хорошо работают даже при минусовых температурах.

Устройство цепной электрической пилы

Оно приблизительно такое же, как и у бензопилы. Вращающее движение от двигателя передаётся к цепи через звёздочку (поперечное расположение) или конический редуктор (продольное расположение).

Цепь, соединённая в виде кольца, двигается во время работы вдоль шины. Скорость её вращения приблизительно 13 м/с. Шина бывает длиной от 30 до 40 см.

Мощность

От значения этого показателя во многом зависит вес инструмента (от 4 кг до 6,8 кг) и его цена. Мощность цепной электрической пилы от 1000 Вт до 2800 Вт. Поэтому значению нельзя судить о производительности. Изготовитель указывает потребляемую мощность, а не продуктивную. Большое значение здесь имеет КПД модели, которая зависит от марки. Обычно он выше у дорогих моделей.

Выбирая инструмент, нужно учитывать возможные нагрузки и оставлять запас для того, чтобы он мог справляться с повышенными. К тому же пила с высокой мощностью не так сильно реагирует на перепады напряжения.

Эргономичность

Двигатель цепной электропилы может быть расположен вдоль и поперёк шины. Пилой с продольным расположением работать удобней. Особенно, если использовать её вам приходится в разных плоскостях. К тому же балансировка таких агрегатов лучше, чем поперечных. Эти модели дороже, но незначительно.

При наличии выбора возьмите электропилу с плавным пуском. Она прочнее и долговечнее.

Натяжение цепи и её регулировка

При постоянном использовании электропилы цепь постепенно провисает. Чтобы работать дальше, её нужно натянуть. Для этого пилу разбирают и с помощью инструментов регулируют. Это не очень удобно, занимает много времени. Поэтому некоторые производители выпускают пилу с цепью, которую легко регулировать с помощью системы быстрого натяжения. При этом не нужно разбирать корпус и искать нужные инструменты. Ослабив большую гайку («барашек»), шину легко передвигают в нужную сторону.

Смазка цепи

При недостаточной смазке двигатель пилы быстро выходит из строя. Поэтому нельзя упустить момент, когда нужно доливать масло. Во время разгона цепи на рабочей поверхности должны появиться мелкие капли смазки. Если их нет, то нужно срочно пополнить запас. Через специальное отверстие масло заливают внутрь. Контролировать его уровень удобно, заглядывая в окошко.

Масло нужно брать специальное, предназначенное для цепных пил. Лучше всего, если оно будет той же марки, что и пила.

Во многих моделях нанесение масла происходит автоматически. Автонасос включается вместе с двигателем и смазывает режущую поверхность. Он экономит масло, не разбрызгивает его после отключения или во время непродолжительной остановки.

Тормоз цепи

Современные модели моментально останавливают пилу в случае «обратного удара» при прикосновении к обрабатываемой поверхности. Рука, дёрнувшись назад от встречного удара, ударяется о щиток, который прерывает движение цепи. Это позволяет продлить жизнь пилы и уменьшает риск травмирования.

Преимущества и недостатки

Характеристики гарнитуры и сравнительно невысокая мощность не дают электропиле стать полноценной заменой бензиновым аналогам. Тем не менее, даже в таком сравнении электроинструмент обладает массой весомых достоинств.

  • Электропила проста в применении и не требует навыков обращения с бензиновым двигателем.
  • Электрический агрегат значительно легче и компактнее своих бензиновых «собратьев».
  • Электрическая техника малошумная и не выделяет в атмосферу вредных продуктов сгорания топлива, что дает возможность применения в закрытых помещениях.
  • Электрическая цепная пила имеет меньшую стоимость, как при приобретении, так и в процессе эксплуатации.

Следует понимать, что даже лучшая профессиональная цепная электропила имеет недостатки, особенно в сравнении с бензиновыми моделями.

  • В большинстве бытовых моделей двигатель жестко соединен с редуктором без промежуточной муфты. Именно поэтому силовой агрегат подвержен перегрузкам, возникающим из-за тупой цепи или при заклинивании гарнитуры в обрабатываемом материале.
  • Мощность электродвигателя напрямую зависит от напряжения в сети электропитания. Это особенно актуально для владельцев загородных домов и дач, где проблемы с напряжением не являются редкостью.
  • Зависимость сетевых электропил от точки питания дает возможность использовать инструмент на сравнительно небольшой площади, ограниченной длиной сетевого шнура.

Однако производители электроинструмента решили проблему энергозависимости, наладив выпуск автономных аккумуляторных моделей, позволяющих достаточно продуктивно использовать данный инструмент в местах, где подключение к стационарной энергосистеме невозможно.

Конструктивные особенности цепных пил

Расположение двигателя в пиле влияет на то, как именно будет происходить распил. Устройства выпускаются с поперечным и продольным расположением, если смотреть на корпус. Для резки под прямым углом лучше применять агрегаты с поперечным расположением двигателя.

Предпочтительнее выбирать пилу с продольным расположением двигателя, потому как она лучше сбалансирована

Такая цепная пила может успешно резать и сверху вниз, но любые другие вариации работы: под прямым углом или снизу вверх, не предусмотрены, поэтому тут можно отметить явный перекос в одно или два положения.

Гораздо больше баланса в пилах с продольным расположением двигателя, и лучше выбрать именно такое устройство, так как оно не будет ограничивать мастера в том, как ему нужно работать.

Для обычных садовых работ, на даче, может быть и не стоит переплачивать за этот инструмент, хотя смотреть нужно на то, какого характера будет работа, и сколько ее будет.

В некоторых моделях может встречаться защитное реле от перегрева. Задача которого отключить инструмент от сети, когда температура двигателя преодолеет определенный порог. Это может спасти прибор от поломки.

Иногда производители оснащают свои устройства кнопками блокировки случайного включения. Рекомендуем выбрать пилу с ней, так как это вопрос безопасности мастера. Через определенное время натяжение у пилы ослабевает, но у некоторых устройств есть специальная ручка для таких случаев. Рекомендуем проверять уровень натяжения еще до начала работ.
