Цепной ключ. Стальная удавка труб

Виды съемников

По сути их всего два типа и работают они одинаково:

  • Петля из ленты. Все просто есть ручка, в которой проделывают прорезь и туда вставляют петлю, могут сделать из мягкого материала (типа резины), могут из твердого, но должен гнуться (например, тонкий лист металла). Накидывается сверху и ручкой затягивается, далее просто откручиваем масляный фильтрующий элемент
  • Петля из цепи. Все тоже самое, только петля делается из цепи, многие пишут, что этот вариант намного прочнее, ибо первый тип (резина или тонкий металл) банально могут порваться

Некоторые мастера говорят, что именно съемники самый лучший вариант – а как на самом деле?

Изготовление съемника масляного фильтра

Немного укоротив свечник пропиливаем пазы глубиной, равной ширине ремня и шириной, равной толщине сложенного вдвое ремня. Я ещё нашёл шайбу с буртиком, отлично подошла по диаметру свечника.

Ременной съёмник готов. Его легко крутить головкой с воротком подходящего размера.

Для цепного съёмника разбираем цепь. Можно спилить штифт и выбить его, но я использовал выжимку цепей, которую так же делал сам.

Вынув внутренности трещётки разрезаем её кольцо примерно посередине. Одну сторону затачиваем, к другой привариваем две щеки от цепи.

Решив самостоятельно поменять масло в своем автомобиле, многие автовладельцы сталкиваются с неожиданным препятствием — масляный фильтр никак не хочет откручиваться от руки.

Все усложняет круглая форма корпуса фильтрующего элемента, за которую невозможно нормально ухватиться. Хорошо, если поблизости есть автомагазин, где продаются специальные съемники разных видов (они бывают цепные, винтовые, торцевые, ременные и т.п.), но как быть, если возможности приобрести ключ нет, а снять фильтр нужно позарез?

На самом деле все гораздо проще, чем может показаться на первый взгляд: существует несколько простых способов снять масляный фильтр без ключа. О них мы подробно расскажем в данной статье.

Демонтаж фильтра без съемника

При нарушении технологии установки масляный фильтр можно демонтировать без использования специальных инструментов:

  • Ободок маслофильтра обстукивается вкруговую со стороны уплотнительного кольца для обеспечения его подвижности и отлива посадочной поверхности.
  • Резиновое уплотнение пробивается узкой отверткой для его отделения со стороны отлива.

В остальных ситуациях применяются специальные инструменты. В связи с тем, что доступ к маслофильтрам значительно затруднен из-за ограниченного пространства моторного отсека, а сами очистители различаются по диаметру в зависимости от конкретной марки и модели автомобиля, то весьма сложно определить, какой из съемников лучше:

  • Существуют модели съемников с отдельными рукоятками, под головку или ключ.
  • Многие инструменты узкопрофильные и изготавливаются под фильтры конкретного диаметра.
  • Некоторые модели съемников оснащаются переставляемыми захватами разных размеров.
  • Универсальные съемники подходят для демонтажа любых маслофильтров.


Смотреть галерею

Если ременной вариант себя не оправдал – делаем цепной

Для изготовления своими руками цепного съемника понадобится отрезок полудюймовой или дюймовой б/у трубы с непроржавевшими, неповрежденными стенками и резьбой на одном конце. Длина куска должна быть не меньше высоты фильтра. Подбираем подходящую заглушку для трубы, чтобы накручивалась на ее резьбу. Еще понадобится велосипедная цепь.

Просверливаем по центру заглушки отверстие диаметром 9 мм. С помощью треугольного напильника придаем ему своими руками квадратную форму. Обработку проводим до тех пор, пока размеры отверстия не станут подходить под ключ-трещотку, а точнее – под его концевик. Последний должен входить в полученный проем заглушки достаточно плотно, почти без люфта. Накручиваем заглушку на конец трубы и очень плотно затягиваем. Чтобы она при использовании съемника не открутилась, ее рекомендуется прихватить к трубе с помощью сварки.

В крайнем случае можно попробовать смять металл в конце резьбы, используя тупое зубило и молоток, но только аккуратно, чтобы не деформировать трубу. Делаем на трубе разметку для сверления отверстий под цепь. Для надежного обхватывания фильтра достаточно 2 ее отрезков, установленных на съемнике напротив противоположных концов очистителя. Но можно сделать и 3-е отверстие, между 2-мя крайними, под еще 1-у цепь. В этом случае съемник станет более универсальным, так как позволит откручивать фильтры с различными размерами по высоте.

Продев сквозь одно из просверленных отверстий трубы цепь, накидываем ее вокруг фильтра петлей, примеряясь, какой длины отрезки понадобятся. Отмеряем столько, чтобы съемник в разжатом состоянии свободно одевался на очиститель.
Можно даже сделать некоторый запас цепи по длине под фильтры, диаметр которых больше, чем у установленного на автомобиле. Но надо учитывать, что с таким съемником будет менее удобно работать. По отмеренной длине разбираем цепь на отдельные фрагменты – выдавливаем штифты и разъединяем в этом месте звенья.

Продев полученные отрезки через отверстия в трубе, делаем из них петли – соединяем звенья концов и запрессовываем штифты. Чтобы открутить фильтр, накидываем на него петли съемника и, при необходимости, когда цепи оказываются длинноваты, вручную поворачиваем трубу против часовой стрелки, выбирая тем самым слабину. Затем вставляем в заглушку ключ-трещотку и уже с его помощью начинаем демонтировать очиститель.

— чтобы его трансмиссия служила долго и не создавала проблем, стоит периодически чистить и смазывать цепь, а также менять её приблизительно раз в 10-15 тысяч километров. Замена цепи на мотоцикле считается достаточно сложной операцией, и многие эксперты рекомендуют обращаться с такой проблемой на специализированную СТО. Однако вы можете поменять цепь самостоятельно, сэкономив немало денег. Такая работа не требует особых технических навыков, но в ней есть множество нюансов. Соблюдая приведённые в статье рекомендации, вы сможете добиться надёжности и долговечности трансмиссии вашего мотоцикла.

Виды ключей

Для начала поговорим о специальных ключах, при помощи которых можно открутить фильтр. Принцип прост — нужно накинуть на фильтр и открутить:

Накидной ключ. Представляет из себя — подвижную овальную «полускобу» с зубьями с одной стороны. И короткий выступ который совмещен с рукояткой с другой.

Как вы поняли, отводится подвижная часть и накидывается на корпус фильтра. А малым выступом вы как бы придавливаете с другой стороны, тем самым обеспечивая очень прочное крепление.

Далее за рукоятку просто откручиваем, очень простая и эффективная конструкция. Большим плюсом можно назвать то что цена не высокая около 150 рублей, также накидывается просто, нет круглой петли которую нужно затягивать

Ключ по размеру. Этот тип ориентирован именно под определенный масляный фильтр, накидывается сверху и откручивается. Ведь зачастую корпус сделан либо с зазубринами, либо напоминает гайку. Кстати такие варианты рекомендуется использовать для пластиковых корпусов. Минусом можно назвать то, что он не универсальный.

Ключ головка. Напоминает второй тип, только сделан в виде как-бы «головки» накидывается сверху. Минусы то что не всегда он удобен (потому как около фильтра может не быть пространства), да и опять же только для одного размера, то есть не универсален

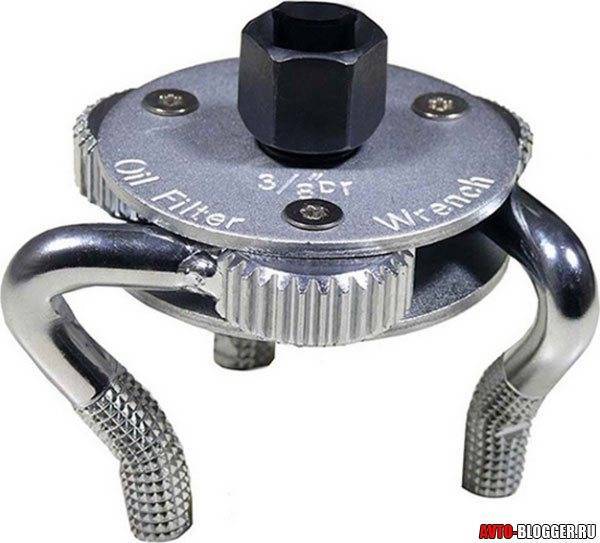

Ключ «краб». Это универсальный тип, сверху есть площадка для головки или воротка, есть три ножки которые зажимают масляный фильтр, а также есть три гайки (либо шестерни) при помощи которых вы эти ножки можете регулировать. Плюс то что конструкция универсальная, минусы стоит дорого (от 500 – 600р), да и опять подлезть им не всегда удобно

Стоит отметить, что есть и специальные съемники, ключами их назвать сложно!

Сложная работа

Замену цепи нельзя назвать особенно лёгкой, хотя особенных технических знаний эта операция не требует. Проблема заключается в наличии огромного количества нюансов — передаточный механизм можно перетянуть, раздавить или попросту неправильно смонтировать. Поэтому вам следует сверяться со всеми рекомендациями и использовать только качественный инструмент. Если вы не чувствуете уверенности в том, что сможете выполнить все процедуры правильно, лучше доверить замену цепи специалистам. В мотоциклетной СТО вам помогут произвести ремонт в течение минимального времени, а также дадут гарантию надёжности трансмиссии.

Несмотря на достаточно большое разнообразие, на строительном рынке, инструментов для завинчивания либо свинчивания различных трубных соединений, особое внимание специалисты уделяют цепному ключу. Цепной ключ является ярким представителем ручного слесарного инструмента, предназначенного для проведения монтажа труб или арматуры в труднодоступных местах. Подобное оборудование позволяет работать в условиях, где использование стандартного разводного или губчатого ключа является невозможным

Подобное оборудование позволяет работать в условиях, где использование стандартного разводного или губчатого ключа является невозможным.

Таблица. Ключи трубные рычажные

Размеры в мм

Отсутствие в накидном трубном ключе «слабых» деталей типа
заклепок обеспечивает приложение больших сил. Рычаг накидного ключа можно
удлинить обрезком трубы или другим путем. В результате рычаг может согнуться,
что не исключает травмы. Поэтому только руки прилагайте непосредственно к
рычагу.

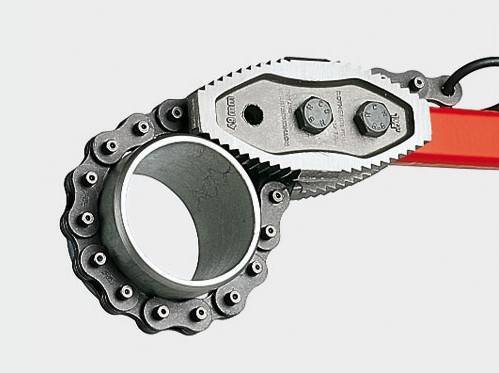

Трубный цепной ключ (рис. 45) представляет собой рукоятку 3,
к одному из концов которой болтами 8 с гайками 7 прикреплены две щеки 9. Крайним
болтом на рукоятке закреплена подвеска 2 цепи, расположенной между щеками. В
зависимости от направления вращения цепь начинают пропускать над или под
трубой. При натяжении цепь захлестывают двумя крупными зубьями 1 щек.

Инструменты

Для работы с цепью понадобится достаточно обширный список инструментов. Важнейшим средством труда в этом случае будет специальный клепальщик цепи — такие приспособления выпускаются многими компаниями, поэтому найти его будет относительно несложно. Стоимость инструмента варьируется в пределах 1000-5000 рублей в зависимости от производителя и используемой марки стали. От некоторых мастеров с опытом приходится слышать, что клепальщик успешно заменяется молотком, зубилом и керном. Такая точка зрения полностью ошибочна — добиться с их помощью надёжного соединения цепи не удастся, и, вероятнее всего, вскоре она разорвётся.

Кроме того, замена звёзд и цепи потребует следующих инструментов:

  • Динамометрический ключ с удобной рукояткой;
  • Набор ключей и головок;
  • Компактная болгарка с алмазным диском по металлу;
  • Консистентная смазка, а также средство для очистки и для цепи.

Подбором качественных инструментов лучше не пренебрегать, поскольку будет очень неприятно, если в процессе работы в руках сломается ключ и мотоцикл останется наполовину разобранным. Помните, что замену цепи придётся выполнять регулярно, поэтому стоит один раз приобрести качественный набор и впоследствии пользоваться им в течение нескольких лет.

Что нужно знать об остальных съемниках?

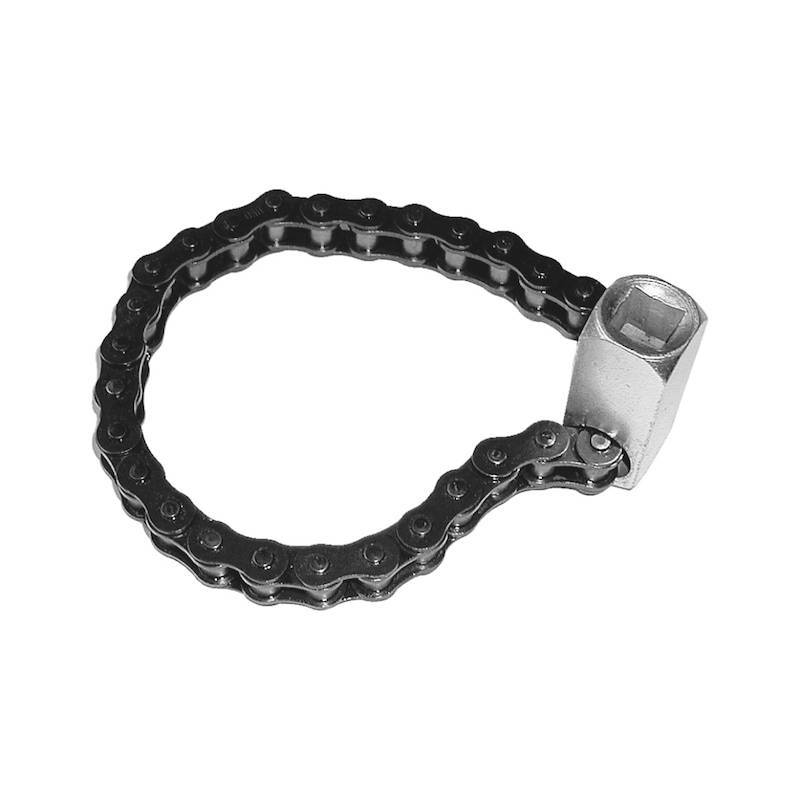

Цепной съемник масляного фильтра в зависимости от конструктивного исполнения позволяет откручивать и затягивать фильтры с диаметрами, величина которых в пределах 60–140 мм. Он представляет собой рукоять и закрепленную к ней одним концом цепь, которая и выполняет роль регулируемого захвата. Большинство съемников оснащены однорядной цепью, но встречаются модели и с двухрядной. Второй конец захвата в зависимости от конструкции может быть свободным либо пропущен через специальный паз, расположенный в рукояти и имеющий фиксатор.

При первом исполнении съемника перед откручиванием фильтра цепь в натяг наматывают на его корпус, почти до конца. Оставшийся отрезок захвата цепляют к крюку на рукояти. После этого съемником упираются в фильтр и действуют, как рычагом. У второго варианта инструмента уже готова петля из цепи, которая имеет регулируемые размеры и сразу набрасывается на фильтр. После этого, потянув за пропущенный через паз конец захвата, затягивают петлю и давят на рукоять инструмента в нужном направлении. При этом фиксатор паза надежно удерживает цепь, не позволяя ей ослабить захват.

У ременных съемников рабочий диапазон диаметров в пределах 25–160 мм. В них для захвата фильтра установлен специальный ремень, образующий петлю. Он может быть обоими концами закреплен в квадратном стальном пруте. На него наматывают ремень после набрасывания петли на фильтр. Затем на прут накидывают подходящий ключ и откручивают очиститель. Другая разновидность съемников по конструкции и использованию аналогична второму типу цепного инструмента.

Рабочий диапазон ленточных один из самых узких – разница между минимально и максимально допустимыми диаметрами фильтра может достигать всего 30 мм. В них используется лента из стали или пластика, закрепленная обоими концами на рукояти и образующая петлю, у которой в некоторых конструкциях можно незначительно регулировать размер. После накидывания захвата к рукояти прикладывают усилие и действуют ей, как рычагом. Плотность охвата фильтра достигается в некоторых конструкциях винтом на рукояти, а в остальных – за счет естественного натяга при откручивании. Большинство съемников этого вида чаще всего не справляются со слишком сильно затянутыми фильтрами.

Инструменты серповидные и в виде клещей имеют 2 рабочие изогнутые губки с насечками и 1 или 2 ручки. Их рабочий диапазон захвата тоже невелик, в некоторых конструкциях регулируется. Работают с этими съемниками, как с обычными плоскогубцами – захватывают фильтр, сжимают и отворачивают.

Съемник с 2 регулируемыми захватами состоит из толстой узкой пластины-основания, винта и лап с насечками на рабочей части. Концы захватов, имеющие резьбу, перемещают в продольных прорезях основания и фиксируют в нужном положении гайкой. При закручивании винта, проходящего по резьбе отверстия в центре пластины, после того, как он плотно прижмется к фильтру, происходит откручивание последнего.

Окончание

Следующим этапом будет регулировка цепи — для нормальным считается провисание передаточного механизма на 25-35 мм. В зависимости от того, какой именно механизм используется на вашем мотоцикле, вам может потребоваться переместить ось по специальной прорези, управляя ею с помощью регулировочных болтов, либо повернуть эксцентриковое приспособление. Установив нужный уровень провисания, затяните гайки задней оси и убедитесь, что заднее колесо полностью зафиксировано.

Теперь начните дотягивать все крепления до нужного момента, используя динамометрический ключ — все значения вы можете найти в инструкции по эксплуатации мотоцикла. Начинать следует с задней звезды, дотягивая её болты крест-накрест, чтобы избежать повреждения резьбы, зафиксируйте переднюю звёздочку и проверьте, что цепь прокручивается без существенного провисания на определённом участке. Перед началом эксплуатации мотоцикла передаточный механизм нужно будет смазать, используя специальный спрей.

Если вы приобрели не ту модель цепи и вам нужно узнать, как укоротить её, стоит воспользоваться приведёнными выше рекомендациями. Используя пробойник, разорвите механизм и извлеките из него нужное количество звеньев. После этого тщательно смажьте все компоненты и установите шлицы, не забыв о сальниках и роликах пар трения. Однако такую операцию стоит выполнять только в крайнем случае — перед покупкой цепи нужно уточнять, подходит ли она для определённой модели мотоцикла.

Конструкция и способ применения съемника «чашка»

Этот тип съемников выпускают под фильтры всех размеров, но каждый отдельный очистителей только какого-то одного диаметра. Поэтому при покупке чашки надо быть особенно внимательным. Этот ключ должен идеально подходить к устанавливаемым на двигателе автомобиля фильтрам. Даже разница в несколько миллиметров превратит чашку в бесполезный аксессуар.

Владельцы автомастерских приобретают сразу целые наборы этих съемников, включающие в себя до 30 ключей для фильтров различных диаметров. Такие комплекты поставляются вместе с чемоданчиком, в котором чашки удобно разложены по номерам типоразмеров.

Съемники «чашка» в своем «донце» имеют квадратное отверстие под наконечник торцевого ключа. Некоторые производители дополнительно изготавливают «донце» шестигранным – под накидной инструмент. Многие съемники, в первую очередь их наборы, поставляются с наконечником под отверстие «чашки», на который одевается ключ, а некоторые – в комплекте со всем необходимым инструментом, включая накидной и торцевой.

Съемник «чашку» одевают на ребристый верх фильтра широкой открытой частью, на внутренней окружности которой есть грани. Они по количеству и размерам должны совпадать с имеющимися на очистителе. В противном случае съемник сядет неплотно, и откручивание фильтра будет затруднено или станет невозможным. «Чашка» считается наиболее удобным инструментом. Она сама по себе компактна и с ней, как правило, легче «подлезть» к фильтру.

Причем правильно подобранная «чашка» никогда не проскальзывает относительно окружности корпуса фильтра, что иногда случается с некоторыми другими видами съемников.

Зачем нужен съёмник для фильтра

Конструкция и технология замены фильтра продумана донельзя и, казалось бы, довольно проста. С появлением фильтров в неразборном корпусе можно сменить масло, фильтр и даже не запачкать рук. Но не все так гладко. Очень часто случается, что уплотнительная прокладка намертво прикипает и к корпусу фильтра, и к блоку цилиндров. Тогда голыми руками крепко за фильтр ухватиться не получается, особенно в тех автомобилях, в которых под капотом дефицит свободного пространства.

И начинается — сбитые пальцы, два часа потерянного времени, праздник замены масла рухнул. Для этого, точнее, чтобы автомобиль приносил радость и при замене расходников, многие пользуются фирменными съёмниками для фильтрующего элемента, а некоторые пытаются смастерить съёмник масляного фильтра своими руками.

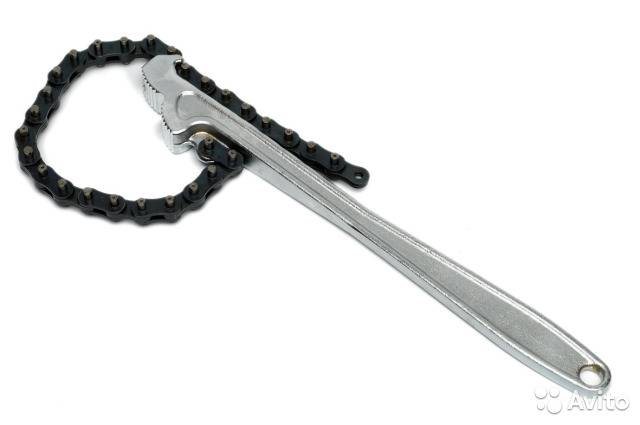

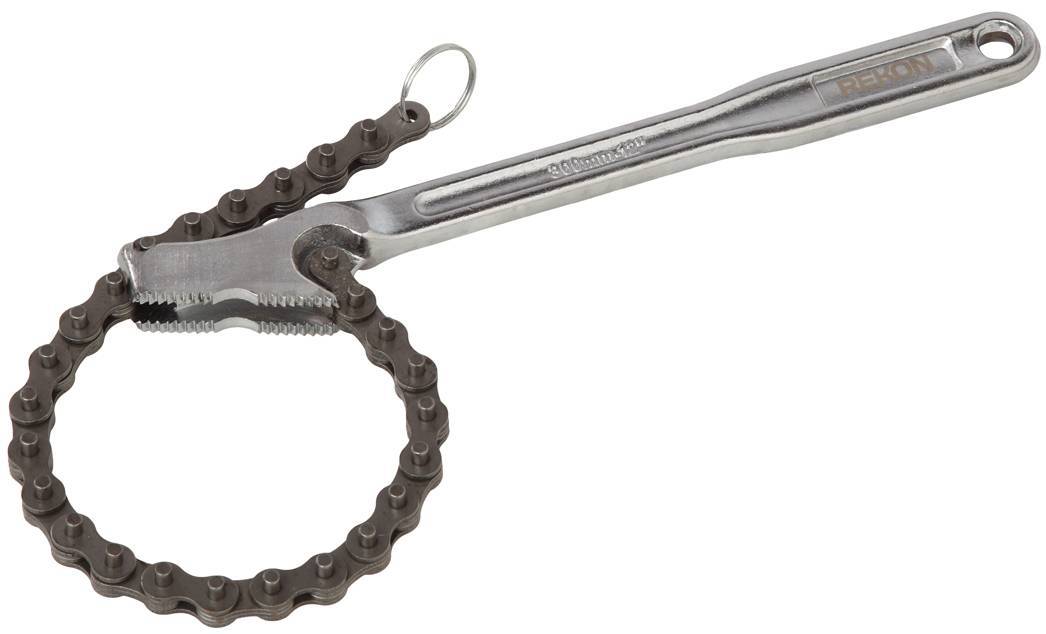

Технические характеристики цепного ключа

В работе цепного ключа выделяют следующие основные параметры:

  • возможность применения инструмента в местах с затруднённым доступом;
  • для осуществления небольших нагрузок ключ оснащается цельной кованой рукояткой из легированной стали и специальной губкой;
  • ключ работает с любыми металлическими трубами различных диаметров;
  • при больших нагрузках некоторые модели цепного ключа имеют переменные (двойные) губки из той же легированной стали. Такой ключ считается незаменимым при возникновении необходимости в достаточно жёстком сцеплении ключа с трубой. В целях увеличения объёма прилагаемых усилий может дополнительно применяться удлиняющий рычаг. В зависимости от характера работ цепной ключ может подвергаться модификации, путем размещения в конструкции сменных губок.

Как и при работе с любым другим слесарным инструментом очень важным фактором является качество самого цепного ключа. Многие ошибочно считают, что главным критерием выбора цепного ключа является допустимый размер зева. Однако это не так. Выбирая инструмент, основываться следует на качестве ключа, особенно на его рукоятке и «щёках», поскольку, как правило, на них возлагается большая часть всех нагрузок. Очень хорошо, если ключ произведён из стали повышенной прочности. В будущем это определит его износостойкость в работе

Также при выборе подобного типа оборудования стоит обратить внимание на торговые марки всемирно известных производителей, давно заслуживших доверие у многих потребителей

На сегодняшний день производятся как классические, так и облегчённые модели ключей. Зачастую стандартные модели характеризуются большей массой, нежели облегчённые ключи.

К наиболее известным торговым маркам, которые пользуются спросом у покупателей, можно отнести цепные ключи RIDGID, REED, SPARTA и STAYER.

Самыми надежными ключами, известные профессионалам во всем мире, в настоящий момент являются RIDGID. Данная компания выпускает более двадцати типов различных ключей. Продукция мирового лидера отличается высокой прочностью, надёжным захватом для труб разного диаметра, а также эргономичной рукояткой и её длиной.

Выбор подобного инструмента достаточно широк, поэтому следует обязательно взвесить все минусы и плюсы, прежде чем остановиться на каком-либо определённом производителе.

Всем привет дорогие друзья! Сегодня мы сделаем очень простое и эффективное приспособление, которое наверняка пригодиться людям, которые занимаются авторемонтом, сантехникой, столярными работами и др. Такая вещица вполне может пригодиться и в обычном домашнем быту.

Эта простая штуковина представляет собой универсальный ключ, который сможет откручивать все что угодно. Ключ отлично справляется с любыми диаметрами гаек и болтов, а также он имеет прекрасную сцепку с любыми гладкими поверхностями, такими как водопроводная труба. По сравнению с универсальным газовым ключом, эта конструкция имеет определенные преимущества. Газовый ключ имеет только две плоскости зацепления, что в свою очередь может деформировать откручиваемую деталь при сильном давлении. Наш же инструмент имеет «мягкий» обхват из-за соприкосновения по всей плоскости откручиваемой детали. Тест на деревянном бревне. Слева наш универсальный ключ, а справа газовый.

Также этот ключ из-за специфичности своей конструкции наделен способностью работать как универсальный ключ с механизмом «трещетка»: не давая прокручиваться детали в нужном направлении и легко перебрасываться на начало в противоположное положение.

Чтобы сделать такой универсальный ключ понадобиться всего две детали:

  • — Квадратный металлический профиль 25х25 длиной 300 мм.
  • — Мотоциклетная цепь длиной 500 мм.

Установка

Если вы собрались менять звёзды, без резки цепи можно обойтись, поскольку вам всё равно придётся устанавливать новый передаточный механизм вручную. Однако при их сохранении эта операция может существенно уменьшить трудоёмкость работы. Если вы приобрели новую цепь аналогичного производителя, достаточно просто соединить её со старой, чтобы добиться требуемого результата. В противном случае можно использовать прочную синтетическую нить либо проволоку. Полученную длинную цепь нужно натянуть на звёзды, постепенно проворачивая их.

Чтобы понять, как заменить цепь таким способом, вам нужно дождаться момента, когда старая передаточная деталь не будет соприкасаться со звёздами. Не забудьте обильно намазать шлицы, входящие в зацепление, консистентной смазкой. Теперь старую цепь можно снять и приступить к установке новой. Ведущую звезду нужно поставить на её место и наживить крепление. Следующим этапом будет заклёпка цепи, которая считается самым ответственным процессом во всей процедуре замены.

Если вам интересно, как заклепать цепь с помощью молотка и зубила, вы можете прочитать приведённые ниже рекомендации и выполнить всё вручную — однако вероятность поломки передаточного механизма будет очень велика. Поэтому лучше взять специальный клепальщик, который ограничивает перемещение шлицов — это позволит сохранить целыми сальники детали. Штифты обильно смазываем специальной смазкой для цепи, после чего надеваем на них сальники и вновь смазываем. Теперь необходимо продеть их в ролики, установить ещё одни сальники, вновь смазать и закрепить сверху крышку замка. Устанавливаем это звено в клепальщик таким образом, чтобы штифты попали в специальную канавку — останется только заворачивать прижимной болт, пока они не упрутся в её основание.

Теперь нужно установить в инструмент специальную насадку для расклёпывания штифтов. Прижмите её к поверхности цепи — промахнуться практически невозможно, поскольку в инструменте имеется специальное углубление, облегчающее прицеливание. Используя динамометрический ключ, заверните прижимной болт до окончания свободного хода. В зависимости от производителя цепи, это значение может находиться в пределах 15-20 Нм, однако вам следует ориентироваться на резкое увеличение необходимого усилия для поворота болта. Не старайтесь сильно перетягивать болт, поскольку в этом случае замок потеряет подвижность, что приведёт к ускоренному износу трансмиссии.

Остаётся только установить заднюю звезду и наживить крепление. Теперь вам нужно в обратном порядке установить колесо, однако также не затягивать его ось. Проверьте, чтобы все детали находились на местах и вы не потеряли никаких крепёжных элементов.

Демонтаж

Вначале необходимо снять кожух цепи и открутить все болты, удерживающие крышку ведущей звезды. Сняв пластиковые кожухи, наживите все крепления на их изначальные места, чтобы исключить их потерю. Под крышкой звезды всегда находится немалое количество грязи — её лучше вымыть, воспользовавшись специальным спреем. После этого промойте узел водой и аккуратно вытрите остатки жидкости неабразивной тряпочкой.

Если в повестке дня имеется замена звёзд, нужно ослабить их крепления, открутив соответствующие болты. Здесь вам потребуется помощь, поскольку доступ к болтам звезды заднего колеса обычно закрыт маятником и мотоцикл приходится двигать вперёд-назад. Теперь остаётся только ослабить гайку задней оси — однако никакие крепления пока полностью снимать не нужно! Мотоцикл устанавливается на центральную подножку либо подкат, после чего нужно окончательно открутить гайку задней оси и снять колесо. Выполнив эту операцию, начинайте снимать звёзды, полностью выкручивая болты, фиксирующие их.

Чтобы существенно облегчить процедуру установки новой цепи, стоит разрезать имеющийся передаточный механизм. В некоторых моделях мотоциклов имеется специальное приспособление, называемое брейкером (Chain Breaker) — достаточно опустить его на цепь и зажать, чтобы выбить из неё штифт. Если оно отсутствует, цепь можно расклепать пробойником, входящим в набор для клёпки. Однако опытные механики говорят, что такой инструмент слишком легко ломается, и советуют вначале спилить головки штифта болгаркой. После этого разорвать звено будет очень легко — если же у вас отсутствуют все вышеперечисленные инструменты, цепь можно распилить ножовкой, хотя такая работа отнимет немало времени.

Если вас интересует, как поменять цепь с помощью специального инструмента, то вам следует знать, что . В прижимной механизм клепальщика устанавливается втулка для резки цепи, после чего она совмещается со штифтом с надпиленной головкой. Прижимной болт заворачивается заранее подготовленным динамометрическим ключом с усилием 10-12 Нм. Остаётся только вставить пробойник и вворачивать его до тех пор, пока штифт не выпадет и цепь не разорвётся.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно сделать универсальный ключ из велосипедной цепи, болта и трех гаек своими руками. Представлены пошаговые фото сборки ключа и так поехали.. Многие из Вас наверняка сталкивались с такой проблемой.. когда грани на отворачиваемой гайки или же болте немного сбиты и обычный гаечный ключ просто прокручивается не выполняя свою функцию. Решить это можно при помощи самодельного цепного ключа работающего на сжатие, тоесть чем сильнее на рукоять ключа-тем сильнее будет зажиматься цепь и тем самым открутит любую даже самую съеденную гайку или же болт.

Для изготовления универсального ключа Вам понадобится кусок велосипедной цепи, две гайки и болт. Гайки наворачиваем на болт и привариваем к ним отрезок цепи таким образом, чтоб получился захват и привариваем к другой стороне гаек. Далее накидываем цепь на ту гайку или болт который необходимо отвернуть и затягиваем болт, тем самым происходит натяжение цепи, все можно отворачивать)

Материалы

  1. велосипедная цепь
  2. гайка 2 шт
  3. болт

Инструменты

  1. сварочный инвертор
  2. УШМ(болгарка)

Пошаговая инструкция по сборке универсального ключа своими руками.


И так, необходимые детали для сборки ключа.


Две гайки наворачиваются на болт.

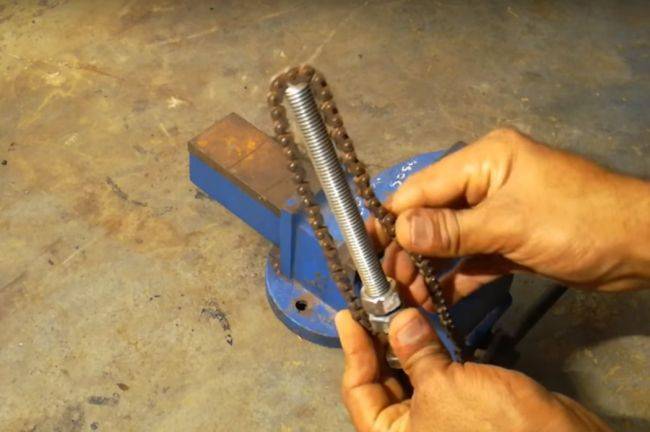

Отмеряем цепь, а именно сколько понадобиться от гайки до гайки.

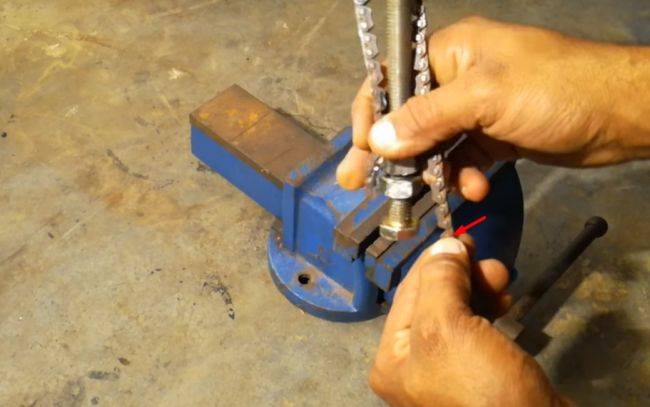

Делаем отметку в том месте где следует расклепать цепь.


Зажимаем цепь в тиски и срезаем заклепки при помощи болгарки. Выбиваем заклепки.


Далее цепь приваривается сначала к одной гайке.


Затем натягивается и приваривается с другой стороны гайки.


Окалина и лишний металл убирается при помощи УШМ (болгарки)


После чего откручиваем болт и ослабляем цепь под необходимый диаметр.


Вставляем гайку и затягиваем болт по резьбе, тем самым натягивая цепь и зажимая полученное соединение.


Испытываем ключ в действии. Закрепляем пройденный материал просмотром видео. Приятного просмотра)
