Цифровой манометр

Как правильно измерять давление единицы измерения

Необходимо учесть тот фактор, что давление может измеряться в разных единицах измерения. Довольно огромную популярность получили приведенные ниже понятия:

Для перевода одного критерия в другой можно применять специализированные таблицы соответствия.

Напоследок напомним, что покупные цифровые приборы для определения величины давления предназначаются для временного либо постоянного измерения главных показателей. На момент эксплуатации устройство должно быть защищено от влияния внешней среды, так же как и при повреждении весьма существует вероятность возникновения течи.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Как устанавливать манометры ?

Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.

Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.



Кран трехходовой шаровый.



Кран трехходовой пробковый с контрольным фланцем.

  Кран трехходовой пробковый с ручкой.

Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.



Игольчатый вентиль стальной.



Игольчатый вентиль нержавеющий.

Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.

         Демпферный блок.

Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.

     Отборные устройства ( прямое и угловое ).

Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред

При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе

        Разделитель мембранный РМ.

При установке манометров есть несколько требований, обязательных к выполнению: — монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе — манометр устанавливается с вертикальным расположением циферблата — вращение манометра производится за штуцер при помощи гаечного ключа — прикладывать усилие к корпусу манометра запрещается

Монтаж манометра

Между трубой и манометром ставят трехходовый кран

Чтобы газомер мог измерить и регулировать давление корректно, его ставят на участках, где будет максимально просто снимать показатели, проводить обслуживание и ремонт прибора. Существуют предельные интервалы между регулятором и стенами, которые нужно соблюдать при монтаже. Если устройство ставят на высоте до 2-3 метров, диаметр его корпуса должен быть не меньше 160 мм.

В дополнение к монтажной конструкции манометра встраивают трехходовой кран, устанавливаемый между трубой и самим регулятором. Если агрегат эксплуатируется в условиях, из-за которых на его функционал может повлиять высокая температура, осадки или другие внешние факторы, его дополнительно защищают сифонами, буферными элементами либо другой защитой, а также тепловой изоляцией при необходимости.

Назначение

Контроль давления горючего важен для инжекторных и дизельных двигателей. Если не будет обеспечено необходимое давление, топливо не справится с сопротивлением форсунок, мотор будет работать с перебоями, увеличится расход горючего. За состоянием современного автомобиля следит бортовой компьютер, если он установлен. Но отслеживать давление в топливной системе не является его функцией. Ее выполняет манометр для проверки давления топлива. С его помощью контролируются элементы топливной системы.

Важно, что манометр можно подключать параллельно, не нарушая работу топливной системы (автор видео — Сам себе механик)

Конструкция и принцип действия

При работе манометра используется принцип равновесия. Измеряемое давление уравновешивается силой, которую создает упругая деформация чувствительного элемента, например, трубчатая пружина или  мембрана с двумя пластинами и др. Один конец устройства запаян в держатель, а второй с помощью рычага связан с механизмом, который переводит линейные изменения в движение стрелки на циферблате.

Рассмотрим устройство манометра для измерения давления, чувствительным элементом которого является трубчатая пружина. Это наиболее распространенные измерители, так как имеют хорошие технические характеристики, простую конструкцию, надежны в эксплуатации, позволяют выполнять измерения в широком диапазоне.

Широкое применение удалось достичь благодаря простоте конструкции прибора. В его основе используется трубка пустая внутри с сечением в виде овала или эллипсоида. Измеряемая среда действует на трубку, которая под давлением деформируется. С одной стороны трубка с помощью штуцера подключается к системе, а со второй соединена с механизмом, передающим деформационные изменения.

Передаточный механизм состоит из следующих элементов:

  • шестеренки;;
  • указателя (стрелки);
  • зубчатого сектора;
  • поводка.

Между зубьями сектора и шестеренкой вставлена пружина в виде пружины для исключения мертвого хода. Так как трубка имеет разные площади поверхности внутри и извне, под воздействием давления она пытается выпрямиться. Запаянный свободный конец с помощью рычага передвигает стрелку измерителя относительно шкалы. Если максимальное давление не превышает 25 бар, точность прибора составляет 2,5, свыше 25 бар – 1,5.

Виды

Типы манометров для измерения давления различаются по принципу действия:

  • жидкостные (трубные);
  • мембранные;
  • пружинные;
  • сильфонные;
  • поршневые;
  • пьезоэлектрические манометры;
  • радиоактивные;
  • тензоманометры (проволочные).

Каждый вид приведенных приборов отличается используемым чувствительным элементом и принципом работы.

Различаются измерители назначением:

  1. Общетехнические, применяемые для измерений в средах не агрессивных к сплавам из меди.
  2. Электроконтактные. Отличительной чертой устройств является возможность регулирования измеряемой среды.
  3. Специальные. Они предназначены измерять давление в разных газах, различают кислородные, аммиачные, ацетиленовые, для негорючих и горючих газов. Они отличаются по цвету.
  4. Эталонные. Отличаются высоким классом точности, поэтому применяются в качестве образца для проверки, испытаний и регулировки других измерительных приборов.
  5. Судовые. Применяются на морском и речном транспорте.
  6. Железно-дорожные. Применяются на ж/д транспорте.
  7. Самопишушие. Приборы оснащены механизмом, который регистрирует на диаграммной бумаге график работы измерителя.

Манометры используются в промышленности, в быту, в других сферах деятельности в зависимости от целей применения и технических характеристик.

Общая информация

Прибор для измерения давления газов или жидкостей в замкнутом пространстве называется манометром. Его принцип действия основан на равенстве измеряемого давления и силы упругости (деформации) трубчатой пружины (пружинный механизм). В некоторых моделях применяется чувствительная двухпластинчатая мембрана (мембранный тип). Один ее конец запаян в держатель, а другой через тягу взаимодействует с трибко-секторным механизмом, который преобразует перемещение элемента в круговое движение стрелки.

Физический смысл давления

Давление (Р) является физической величиной, которая равна силе (Fn), действующей перпендикулярно на единицу площади поверхности. Иными словами, величина давления в произвольном элементе поверхности определяется таким образом: отношение нормальной составляющей силы (dFn), которая действует на участок поверхности площадью dS. Соотношение имеет следующий вид: P = dFn / dS. Если необходимо вычислить среднее значение величины P, то следует воспользоваться формулой: Pср = F / S.

Единицей измерения является паскаль (Па). Международное обозначение — Pa. Для упрощения расчетов используются единицы измерений с приставками: 1 кПа = 1000 Па, 1 МПа = 1000 кПа = 1000000 Па и т. д. Физический смысл 1 Па: сила, равная 1 Н, равномерно распределена по нормальной поверхности, площадь которой равна 1 метру квадратному. Существуют и другие единицы измерения: бар, килограмм-сила на кв. см., техническая атмосфера, миллиметр ртутного столба, миллиметр и метр водяного столба.

Типы приборов

Приборы, которые измеряют величину избыточного давления и разрежение (ниже атмосферного), имеют определенные разновидности. Они классифицируются следующим образом:

  1. Манометры.
  2. Вакуумметры.
  3. Мановакуумметры.
  4. Напоромеры.
  5. Тягомеры.
  6. Тягонапоромеры.
  7. Барометры.
  8. Тонометры.

Отличие первой группы от всех заключается в диапазоне измерений. Он колеблется от 0,06 до 1000 МПа. Измеряется положительная разность между абсолютным и барометрическим значениями. Вакуумметры измеряют разрежение, т. е. величину ниже атмосферного давления. Третья группа приборов является комбинированной, поскольку измеряет избыточное и вакуумметрическое давление. В первом случае диапазон измерений находится в пределах от 60 до 240000 кПа.

Напоромеры — приборы для измерения величин, значения которых не превышают 40 кПа. Пятая группа измеряет низкие значения (до -40 кПа). Тягонапоромеры являются комбинированными устройствами, измеряющими давление в пределах от -40 кПа до 40 кПа. Барометры показывают величину атмосферного давления. Тонометры применяются в медицине для измерения значений кровяного давления человека.

Классификация манометров по конструкции осуществляется следующим образом: жидкостные, грузопоршневые и деформационные. Последний тип включает в свою конструкцию чувствительный элемент. Он представляет собой трубчатую пружину. В моделях с высоким классом точности применяется мембрана. Класс точности также влияет на классификацию приборов (чем меньше величина, тем он точнее): 0,15; 0,25; 0,4; 0,6; 1,0; 1,5; 2,5 и 4.

Типы манометров, их преимущества и недостатки

На сегодняшний день производители измерительной техники предлагают разные типы устройств, имеющие разный принцип действия, свои плюсы и минусы. Изучение особенностей каждого из них поможет купить манометр давления, идеально отвечающий всем требованиям автовладельца.

Механические приборы. Самый простой и привычный для автовладельцев со стажем прибор оснащен круглым циферблатом со шкалой, на которой стрелка указывает реальное давление в момент измерения. Устройство, несмотря на простоту, обладает высокой точностью измерения, надежно, имеет отличные эксплуатационные характеристики. Механический манометр имеет бюджетную стоимость и длительный срок службы.

К недостаткам следует отнести повышенную чувствительность к влаге. На проверку давления во всех четырех колесах потребуется некоторое время. Некоторые автолюбители отмечают сложность прочтения показателей на шкале.

В линейке механических манометров имеются устройства, снабженные выпускным клапаном. Рекомендуется отдать предпочтение именно таким вариантом, поскольку клапан позволит спустить воздух из перекачанного колеса до нужного уровня без лишних манипуляций.

Реечные манометры. Подобные устройства не так часто встречаются в автомобилях или гаражах российских автовладельцев. Внешне прибор похож на ручку, а в его основе используется пружина цилиндрической формы. Реечные приборы надежны, дают точные показания, отличаются низкой стоимостью.

К минусам данного устройства следует отнести некоторые неудобства в эксплуатации и хрупкую конструкцию. Именно по этим причинам реечный тип не очень востребован в повседневной жизни.

Электронные приборы. На сегодняшний день электроника активно вытесняет привычную всем механику. К достоинствам электронных устройств относят:

  • отсутствие погрешности при измерениях;
  • удобство и высокую скорость замеров;
  • дополнительные функции у некоторых моделей.

Электронные манометры востребованы у водителей, несмотря на их сравнительно высокую цену.

К недостаткам прибора справедливости ради следует отнести негативное влияние минусовых температур на точность измерения. Именно это обстоятельство настораживает многих автолюбителей при выборе нового манометра, поскольку не всегда есть возможность провести измерения давления воздуха в шинах в теплом боксе.

Особенности настройки манометра

Регулировка манометра давления выполняется с помощью эталонного пружинного измерителя. В системе меняют давление и соответственно выставляют стрелку на измерительной шкале, добиваясь точности результатов. Регулировка выполняется вращением маховика винтового пресса для изменения давления. С помощью винта и передвижения тяги регулируется положение стрелки. Начинается настройка с первоначального значения, а затем регулировку осуществляют по всей шкале.

Для контроля топливной системы автомобиля может использоваться регулятор давления топлива с манометром, имеющий ручную настройку. Его можно устанавливать вместо штатного регулятора на авто с инжектором. Благодаря устройству повышается производительность форсунок, что дает возможность закачать в цилиндры больше горючего. Таким образом, увеличивается мощность силового агрегата.

Давление в системе водопровода норма

Естественно, единицей определяющей показатель давления, положено считать бар либо же атмосферу, что благодаря незначительному расхождению практически идентичны. В соответствии с основными нормами и правилами, городского типа системы имеют показатель равный четырем. Определить какое же в действительности оно есть в системе, возможно, лишь используя специализированные приборы, что предназначены для таких целей. Относительно их показателей, она может быть в интервале от двух с половиной до семи с половиной.

По достижению шести — семи атмосфер, вполне возможны сбои системы, что связано с достаточно чувствительными составляющими такой системы. Почему при приобретении различного оборудования, агрегатов и материалов, следует подбирать исходя из показателей повышенных прочностных характеристик, что позволит выдерживать и оказывать сопротивление возможным гидроударам, давление резко повышается. Стандартно, все установленное оснащение должно выдерживать показатель равный шести, а при периодах ежегодного проведения опрессовки он будет равен десяти.

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

Деформационные манометры

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

Интересный факт!
Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G1+ G2.

Давление под поршнем рассчитывается по формуле:

где G1— масса грузов, G2— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

Какие бывают манометры для авто

Все без исключения манометры для транспортного средства можно разделить на следующие основные категории:

  • аналоговые;
  • цифровые.

Первый являются наиболее надежными, но обычно менее точными. Представляют собой таковые циферблат с обычной стрелкой. Она по специальной шкале указывает уровень давления в шинах транспортного средства. Чтобы повысить точность подобного типа прибора достаточно правильно им пользоваться

Важно помнить о особенности использования приборов этого типа: после приближения стрелки к максимальной отметке на шкале точность существенно уменьшается

Несмотря на сравнительно невысокую точность, некоторые другие особенности механические манометры пользуются популярностью у многих автомобилистов. Одной из основных причин является низкая стоимость простой ремонт и использование.

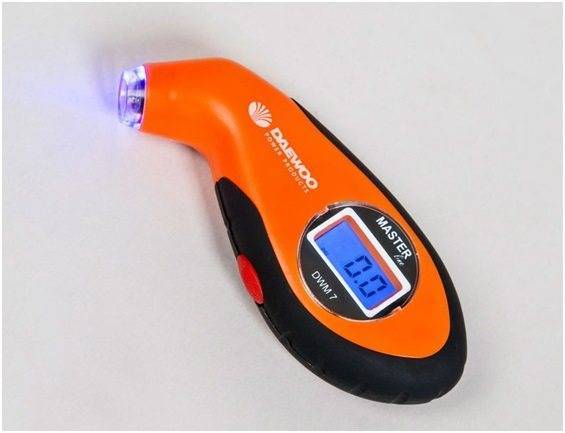

Цифровые манометры представляют собой типовую конструкцию. Но при этом данные выводятся на специальный цифровой дисплей жидкокристаллического типа. Цифровые модификацию используются достаточно часто. Одной из причин популярности является высокая точность показаний

Важно отметить – цифровые манометры делятся на 3 основные категории по классу точности:

  • первый класс: от 1 до 0.5;
  • второй класс: от 0.5 до 0.1;
  • третий класс: до 0.05.

Категория манометра, его точность существенно сказываются на стоимости. Прежде, чем приступить к выбору манометра, желательно ознакомиться с особенности таковых приборов. И определиться для решения каких именно задач он будет использоваться. Стоимость цифрового манометра может составлять от полутора до десяти тысяч рублей.

На цене манометра сказывается целый перечень различных факторов:

  • точности устройства;
  • возможностей;
  • размеров (чем меньше – тем дороже);
  • характеристик (прочность, наличие дополнительный функций).

Единственным недостатком подобного типа манометра является необходимость подключения питания

Важно следить за уровнем заряда батареи. Это далеко не всегда удобно

Особенно если использование манометра осуществляется не очень часто.

Какой выбрать

При выборе манометра для подкачки шин необходимо учитывать множество нюансов. Но в первую очередь – определиться с суммой. Стоимость колеблется достаточно существенно – в несколько десятков раз в зависимости от модели. Учесть следует ряд нюансов:

  • тип устройства (электронное, механическое);
  • точность;
  • исполнение.

В первую очередь следует определиться с целями и задачами, которые будет решать данное устройство. Если измерение давления воздуха требуется не часто, примерно раз в месяц и погрешность в 0.1 атм не играет роли – стоит остановиться на механическом, аналоговом манометре. Это позволит сэкономить средства, избежать переплаты и сделать использование более удобным. Так как отпадает необходимость осуществлять замену батареек.

Если требуется высокая точность, манометр используется постоянно – то стоит сделать выбор в пользу электронного устройства. Стоимость его, как правило, несколько выше. Для каждодневной носки, транспортировки в транспортном средстве имеет смысл приобрести компактное устройство в небольшом корпусе. Причем чем меньше будет устройство – тем оно дороже.

Правила установки прибора

Манометр нельзя устанавливать, если:

  • Отсутствует пломба или отметка о проведении проверки.
  • Срок действия поверки истёк.

  • Есть видимые повреждения, например, трещины.
  • Стрелка не возвращается к нулю при отключении.
  • Монтаж на высоте более 3 м от площадки запрещён.

Устройство устанавливают таким образом, чтобы показания было хорошо видно. Шкала должна быть вертикальна или иметь наклон 30°.

Диаметр манометра должен быть не менее 100 мм, на высоте 2—3 м — не менее 160 мм.

Прибор необходимо достаточно осветить, но защитить от прямых солнечных лучей и воздействий окружающей среды.

Манометр нужно затянуть на тройнике, но недотягивать при этом сам прибор, чтобы весь воздух беспрепятственно вышел.

Внимание! Если была обнаружена поломка прибора, то его необходимо сдать в сервисный центр, предварительно очистив

Инструменты и материалы

Для монтажа нужен минимальный набор инструментов, который есть в каждом доме. Понадобится: слесарный набор, штуцер и гаечный ключ, сам манометр, трехходовой кран и импульсная трубка в случаях, если был выбран такой способ крепления, где та потребуются. В некоторых случаях нужен переходник.

Монтаж прямым путём

Манометр прикручивается сразу же на предварительно вваренный адаптер со специальными уплотнениями. Этот метод самый простой, он применяется там, где нет постоянных скачков давления, и не требуется частая замена.

На трехходовой кран

На вваренный заранее адаптер устанавливается трехходовой кран, а уже на него — манометр.

Фото 3. Манометр для газового котла, установленный на трехходовом кране. При такой установке облегчена эксплуатация прибора, его несложно заменить.

Таким способом пользуются, если при проверке нужно переводить оборудование на атмосферное давление при помощи этого крана. При этом способе монтажа манометр можно заменить, не прерывая работу системы.

При помощи импульсной трубки

Прибор также устанавливают через импульсную трубку, которая будет защищать его от повреждений. Для этого на заранее вваренный адаптер присоединяют трубку, на неё трехходовой кран, а к нему прикручивают манометр.

Таким образом, монтаж производят там, где возможен контакт измерительного прибора с горячим паром. Этот метод защищает манометр от повреждений.

Виды и конструкция прибора

В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:

  • Измерение величины в широком диапазоне.
  • Хорошие технические характеристики.
  • Надёжность.
  • Простота устройства.

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка. Она может иметь сечение в виде овала или эллипсоида. Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.

Конструкция прибора такова:

  • Корпус.
  • Стрелки прибора.
  • Шестерёнки.
  • Ось.
  • Поводок.
  • Зубчатый сектор.

Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.

Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину. Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.
