Циркулярка настольная по дереву своими руками

Преимущества самодельной техники

Большой популярностью самодельные циркулярки пользуются за счёт простоты своего изготовления, долговечности и надежности. Сегодня многие дачники используют самодельные агрегаты, а не покупают дорогую технику в специализированных магазинах.

К основным преимуществам такой техники можно отнести следующее:

  • Универсальность инструмента.
  • Простота его изготовления.
  • Возможность существенной экономии.
  • Надежность и долговечность оборудования.

Имеющиеся в интернете и тематических печатных изданиях схемы исполнения стационарных и мобильных циркулярок позволяют изготовить технику для обработки как тонких заготовок, так и толстых пиломатериалов. Можно подобрать простейшие варианты, которые отлично справляются с обработкой вагонки, тонких ламелей и фанеры.

Процесс изготовления: пошаговая инструкция

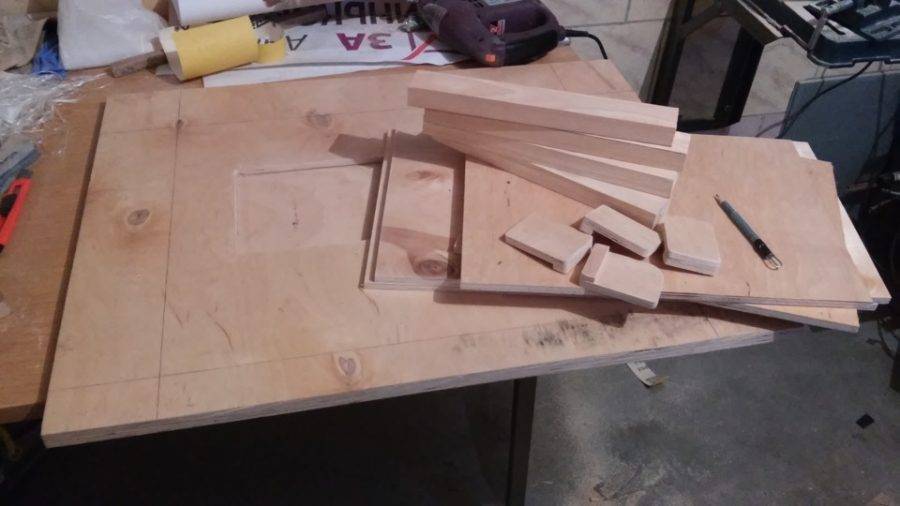

Разметка места крепления пилы к столу

Разметка и крепление ребер жесткости

Столешница под циркулярную пилу в готовом виде

Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.

ШагиОписание
1Брусок со всех сторон следует подровнять при помощи рубанка. Затем из него собирается каркас будущего стола. В каждой из сторон столешницы нужно просверлить несколько отверстий по 5 мм. Дополнительно по одному сквозному выполняется для ножек изделия.
2В царгах выполняются по несколько отверстий аналогичного диаметра. В ножках выполняют по одному сквозному. Диаметр остается прежний, 5 мм.
3Приступайте к установке шкантов в столешницу. Перед этим они покрываются столярным клеем. Сверху помещают ножки и царги. При наличии струбцин со стяжками изделие следует крепить при помощи их. Когда клей полностью просохнет нужно скрепить царги и ножки, используя специальные крепежи из металла. Дополнительно следует стянуть саморезами. Добавить сооружению надежности и прочности можно, воспользовавшись уголками. Они станут элементом дополнительного крепления, придадут изделию устойчивости. Для короткой стороны достаточно 2 штук, а для длинной подойдут 3.
4Следующий шаг предполагает закрепление пилы на изделии с внутренней стороны. Есть несколько методов осуществить задачу. Для закрепления подойдут болты М4 или бруски с саморезами. Первый случай отличается быстротой и надежностью. Второй метод не предполагает дополнительных отверстий, что избавляет от необходимости сверления. Нужно проделать выпил в брусках, ширина которого равна габаритам площадки пилы. Далее саморезы и бруски с обеих сторон скрепляют оборудование и столешницу
5После установки пилы понадобится еще брусок большего размера. Его, используя саморезы, закрепляют на основании конструкции. Прикручивание осуществляется на отметках, сделанных при выставлении платформы в ровное положение. Указанные манипуляции помогут, снимая пилу, возвращать ее обычно быстро без поиска разметок
6Диск пилы устанавливается на положенное место. Основа пропиливается для получения продольного отверстия. Затем изделие нужно перевернуть
7Затем начинают изготовление параллельного упора. От фанеры отпиливаются две полоски. Их длина должна совпадать с шириной стола. В среднем эти габариты равны 10 см. Углы следует скруглить
8Полученные полосы шлифуются. Их нужно скрепить под углом саморезами. Внутрь следует прикрутить уголок из металла
9Если нужно закрепить на основе упор и сооружение будет использоваться часто, следует прикрепить направляющую так, чтобы она находилась перпендикулярно диску. Прикрепите ролик на нижней части. Это позволит ему двигаться.

Крепление ножек к столу

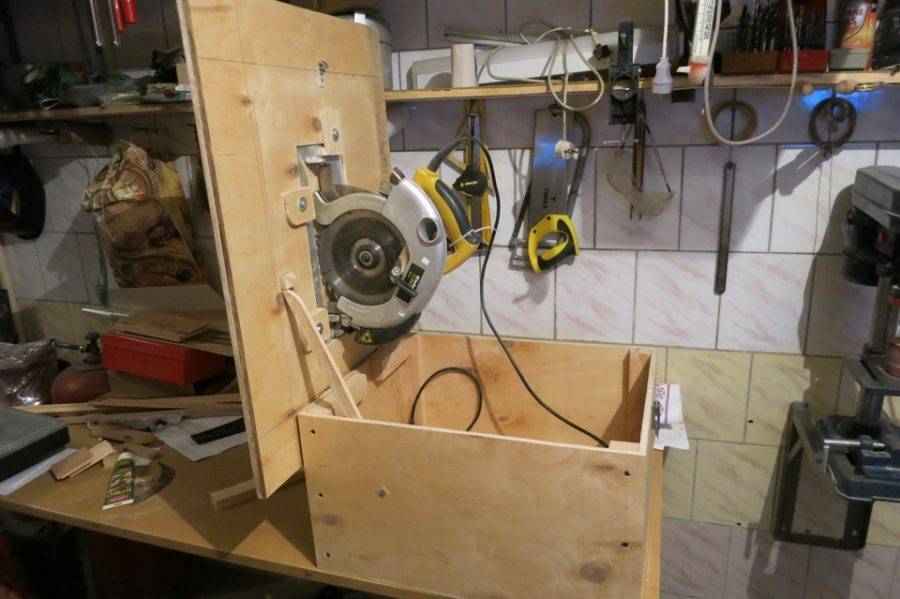

Крепление пилы к столешнице

Фиксирование пусковой кнопки

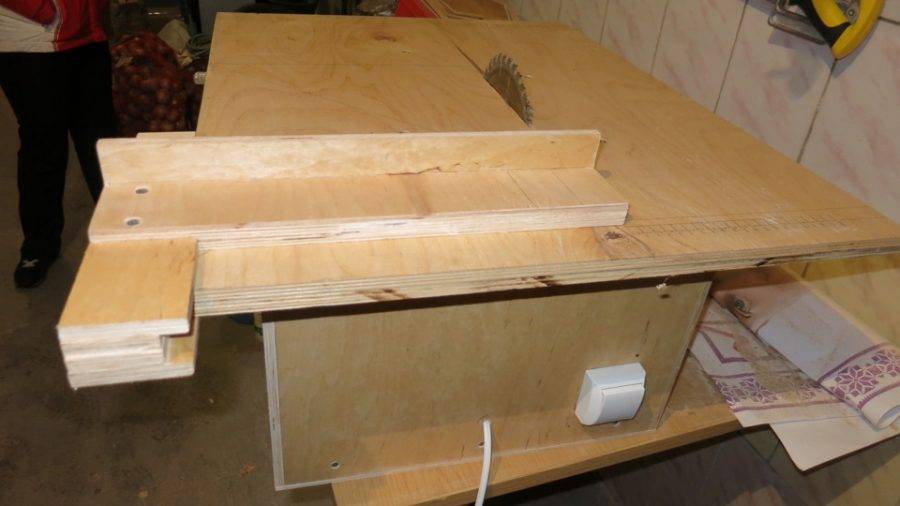

Конструкция выполнена и готова к использованию

При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой. Регулярно проверяйте положение стола и его крепость

Конструкция должна быть устойчивой, без расшатывания

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Пример изготовленного рабочего стола для циркулярной пилы

Вариант стола для ручной циркулярной пилы с механизмом подъема

Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

Для безопасности обязательно используйте защитные очки

Указанные простые советы помогут избежать травматизма на рабочем месте.

Изготовление столешницы

Работы по изготовлению этой части оборудования проводятся в следующей последовательности:
Начинаем с разметки куска фанеры, осуществляемой с тем расчётом, чтобы его края приходились вровень с кромками приготовленного листа железа. После разметки, воспользовавшись ножовкой или электрическим лобзиком, вы можете вырезать фанерную заготовку требуемого размера. При желании можно будет обработать её кромки с помощью фрезы, хотя делать это совсем не обязательно (основное требование, предъявляемое к этому элементу – его надёжность, а не привлекательность).

По завершении указанных операций поверхность столешницы тщательно обрабатывается (затирается) наждачной шкуркой средней зернистости.

Затем на нижней её части предварительно намечается место положения прорези под пильный диск. Для этого необходимо определить размеры подошвы подготовленной к установке циркулярной пилы. Для удобства проведения измерений диск с пилы просто снимается, после чего можно будет без труда определить размеры посадочного места.

Для удобства проведения разметки столешницы диск пилы снимается

По завершении его подготовки следует взять циркулярную пилу и примерить её по месту установки. В случае необходимости производится корректировка положения точек её крепления (одновременно с этим уточняются контуры прорези под пильный диск).

Готовая столешница из фанеры закрывается стальным листом, крепящимся на ней с помощью саморезов. На рабочую поверхность впоследствии можно будет нанести специальную разметку, позволяющую корректировать положение древесной заготовки в процессе её обработки.

Сравнение самодельных и готовых изделий: что лучше выбрать для дома

Заводские станки способны делать продольные пропилы высокого качества. Угол можно выставлять любой.

Основные преимущества торцовки из циркулярки от производителя:

  • функциональность;
  • оснащение системой безопасности.

Стоимость заводских изделий не всегда подходит для бюджетного покупателя. По сравнению с готовыми станками, торцовка по металлу своими руками не всегда обладает достаточной мощностью. В них нет качественных защитных приспособлений.

Пилы самодельного производства не укомплектованы градуировочной шкалой. В большинстве случаев используются подручные детали, которые не отличаются надежностью. Поэтому, торцовка из ручной циркулярки не всегда имеет высокое качество.

Отличная торцовка из болгарки своими руками получается с использованием поршня и шатуна автомобильного двигателя. Такая конструкция незаменима в условиях мастерской.

Как сделать своими руками

Особое внимание рекомендуется уделить изготовлению стола, на котором будет крепиться пила. От того, насколько правильным и удобным он будет,  зависит простота работы с инструментом

Можно взять старый прочный стол, немного усовершенствовав его, а можно изготовить его с нуля своими руками

Опытные мастера рекомендуют обратить внимание на саму столешницу. Для удобства можно выполнить ее в открывающемся варианте

Для этого с одной стороны по ее длине закрепить рабочую поверхность завесами, прикрутив их саморезами и шуруповертом. Вторую же сторону оставить не прикрепленной к царге стола. Это обеспечит возможность поднятия поверхности, например, для смены пильного диска или удаления скопившихся при работе отходов и пыли.

Не менее важным моментом является качественная шлифовка наружной стороны столешницы. Это гарантирует не только удобство работы на ней, но и безопасность мастера.

Обеспечить удобство рабочего процесса также поможет крепление на рабочей поверхности деревянной линейки, выполняющей одновременно функцию дополнительного упора для заготовки. Для ее выполнения можно взять отшлифованную доску. К краям стола она крепится при помощи 2 струбцин, у которых предварительно спиливаются головки. Такой вариант крепления позволит быстро и просто снять линейку при  необходимости.

Теперь время приступить к оборудованию места, где будет установлена дисковая пила. Для этого при помощи линейки и карандаша провести горизонтальную линию посредине столешницы, отметив ее середину. От этой точки провести 2 линии на расстоянии 11, 5 см в обе стороны. По этим линиям при помощи лобзика вырезать в фанере паз.

Исключить возможность касания пильного диска можно в том случае, если ширина паза будет в пределах от 8 до 10 мм. В этот паз и установить  пилу, закрепив инструмент шуруповертами.

Таким образом, пила находится под столешницей, а рабочий диск будет выступить над рабочей поверхностью.

Для подключения оборудования к электрической сети можно использовать небольшую переноску, которая будет выходить к вилке пилы под столом. Для удобства многие мастера выводят на одну из царг стола кнопку выключения и включения инструмента. Это избавит от необходимости постоянного использования электрошнура. Включить пилу можно простым нажатием кнопки.

Придерживаясь этих рекомендаций за несколько часов можно переделать дисковую пилу в циркулярную с минимальным вложением средств.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Сборка стола для циркуляционной пилы

Доски, подготовленные для ножек, отрезают по длине под небольшим углом с сужением книзу.

Верхние торцы тоже скашивают, чтобы конструкция стояла с небольшим распором. Ножки крепятся к раме столешницы болтами через высверленные отверстия. Для лучшей прочности соединения в стяжку можно включить квадратные бруски, вклеенные во внутренние углы рамы.

В циркулярную пилу остается установить рабочий механизм. Ручная циркулярная пила монтируется к столешнице станка снизу. Диск вставляется в вырезанную прорезь, устройство крепится с помощью винтов, головки которых должны быть утоплены сверху в фанерный лист заподлицо.

В качестве защитного слоя для материала и улучшения скольжения заготовок столешницу и другие деревянные детали станка покрывают лаком в несколько слоев. На поверхность столешницы можно нанести разметку для обрезки торцов плинтусов или наличников, которые подготавливаются к стыковке «на ус».

Схема монтажа стола для циркулярной пилы.

В другом варианте рабочая плоскость станка изготавливается из двух металлических пластин.

Они крепятся к раме болтами с оставлением зазора под диск. Отверстия под болты зенкуются сверху для заглубления головок. Планка для контроля размера распиливаемого материала может крепиться струбцинами.

Более удобный упор для распиливаемой детали изготавливается из стального уголка с полками 60 и 80 мм. Длина его должна быть больше длины стола.

Концы узкой полки отрезаются, а широкая загибается на столешницу. В ушках высверливаются отверстия и нарезается резьба под зажимные болты. Направляющая планка из уголка устанавливается по шаблону заготовки и фиксируется болтами к торцу столешницы.

При постоянном использовании станка стол лучше изготовить из стальных уголков с помощью сварки.

Кнопку включения можно закрепить на раме столешницы или установить ее на стене мастерской, используя для подключения станка удлиненный кабель. Клавишу включения на корпусе пилы можно зашунтировать или просто зафиксировать хомутом. Доступ к отключающему станок устройству должен быть безопасным.

Стационарная установка

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

  • Такое оборудование позволяет делать более качественные и глубокие распилы.
  • Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.
