Как сделать из болгарки торцовку

Как сделать ручной фрезер из болгарки своими руками

Для проведения различных работ в домашней мастерской часто применяется фрезер. Подобный инструмент получил весьма широкое распространение, так как позволяет получить самые различные изделия. Довольно распространенным вопросом можно назвать то, как сделать фрезер.

Это связано с высокой стоимость инструмента. Часто делают ручной фрезер из болгарки своими руками по причине того, что применение уже готовой конструкции в качестве основания существенно упрощает поставленную задачу. Рассмотрим особенности проводимой работы подробнее.

Конструкция фрезера

Конструкция фрезера

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

  1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
  2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
  3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.

Необходимые материалы и инструменты

Необходимые материалы и инструменты

Прежде чем приступить к непосредственному проведению работ следует приобрести требуемые материалы и инструменты. Фрезерный станок из болгарки своими руками можно изготовить при наличии:

Подходящей электрической дрели или болгарки

Особое внимание при выборе уделяется мощности установленного электрического двигателя. Конструктивный элемент устройства, который отвечает за фиксацию насадки, должен быть прочным и обеспечивать надежное крепление на момент работы

Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей. Дрель с большим набором различных сверл

Для крепления основных элементов придется создавать специальные отверстия, для чего подходит дрель. Отвертки. Для работы с различными крепежными элементами требуется набор отверток.Электрический лобзик, а также специальные пилы по дереву. Они применяются для работы с фанерой и другой древесиной, позволяют добиться более высокого качества при резании. Толстая фанера или тонколистный металл требуется для того, чтобы сделать ламельный фрезер из болгарки. Они применяются для фиксации основного элемента на момент ее применения. Сварочный аппарат также требуется при проведении подобной работы. Примером можно назвать то, что приходится работать с листовым металлом при создании основания. Крепежные элементы также требуются для создания устройства. Чаще всего применяются болты, гайки и винты, а также хомуты из различных материалов.Наждачная бумага для получения поверхности требуемого качества. При использовании фанеры ее приходится дорабатывать, так как даже незначительные дефекты могут усложнить процесс фрезерования.

Особое внимание следует уделять выбору болгарки, которая применяется в качестве основания при создании инструмента Основными требованиями назовем:

  1. Конструкция должна быть в хорошем техническом состоянии. Даже незначительные дефекты могут привести к уменьшению производительности и функциональности.
  2. Слишком небольшая мощность становится причиной, по которой область применения фрезера существенно снижается. Маломощные варианты исполнения при длительной работе начинают греться. При перегреве электрический двигатель выходит из строя.
  3. Для фрезера подходят варианты исполнения, имеющий большие размеры. За счет этого можно удобно зафиксировать основные элементы. Однако, при применении слишком тяжелых вариантов исполнения процесс фрезерования может усложнится.

Кроме этого, при работе требуется стандартный набор слесарных инструментов. Практически все необходимое можно найти в каждой домашней мастерской. Цанга на болгарку также изготавливается своими руками из металла.

Какие достоинства и недостатки есть у самодельных станков из болгарок

Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:

  1. Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
  2. Получение качественного и ровного реза, что делает устройство совершенным
  3. Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

  • Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
  • Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.

Процесс сборки

Сначала делают стол, на котором будет установлен режущий агрегат. Каркас сооружают из металлического уголка по методу сварки. Сверху подставка накрывается толстым листом металла с продольным отверстием. Кромки станины обрабатываются напильником.

Пила из болгарки монтируется на ось. Это позволяет торцевать заготовки под углом. Фиксируют поворотный механизм путем его установки на подшипник диаметром 150 мм. Закрепляют конструкцию механизмом, соединенным с осью. Ось время от времени смазывают для исключения возникновения скрипа, излишнего трения.

Для торцевания заготовок под определенным углом в момент сборки пила снабжается ушками, наваренными с наружной стороны станка на небольшом расстоянии друг от друга. Если этого не сделать, будет люфт, пострадает точность реза.

При работе необходимо следить за тем, чтобы внутрь подшипника не попадали опилки: это может привести к быстрому износу механизма, вращение диска будет затруднено. Для дополнительной защиты нужно использовать смазку.

Наиболее эффективна для обработки древесины торцовка с протяжкой, амортизатором. Лучше выбирать образцы, установленные на грузовых автомобилях: они более устойчивы к агрессивному механическому воздействию, выносливы. Деталь освобождают от масла, снабжают технологическими отверстиями, которые будут служить вентиляционными каналами. В качестве защиты от опилок, древесной пыли отверстия затягивают сеткой с мелким сечением ячеек.

Еще одна полезная опция торцевой  — модуль плавного пуска. Благодаря ему при запуске станок не делает резких рывков. Принцип действия детали заключается в снижении оборотов на старте. В результате отрезной диск торцовки набирает ход постепенно. Самостоятельно собрать стабилизационный модуль сложно. Рекомендуется снять деталь с другого устройства или купить.

На заключительном этапе изготавливают щиток для защиты торцовочной пилы от попадания в рабочую зону резака сторонних предметов.

Если есть обычная дисковая пила, можно сделать подвижную каретку. Она проста в монтаже, собирается из фанерного листа, направляющих брусьев и крепежных элементов: болтов, шурупов.

Важные моменты

Станок при работе издает много шума.

Чтобы инструмент аккуратно выполнял намеченный рез при обработке торцов заготовки, нужно стараться максимально точно располагать болгарку относительно деревянных деталей. Отрегулировать размещение режущего элемента можно при помощи брусков, при этом тягу нужно зафиксировать болтом.

Торцовочный станок может быть установлен в гараже, мастерской, подвале, других местах. Главное, чтобы рабочая конструкция была прочно соединена с основанием.

Необходимо внимательно выбирать пильный диск. Он должен соответствовать специфике работ, характеристикам материала.

Изготовление цепной пилы из болгарки

Своими руками при умении нетрудно изготовить цепную пилу — это ручной инструмент, а болгарка используется в качестве привода. За счет больших оборотов можно использовать ушм небольшой мощности.

Основным элементом такой конструкции является шина. Ее необходимо закрепить так, чтобы ось движения пильной цепи совпадала с установленной приводной шестеренкой. Поэтому при изготовлении кронштейна не обойтись без фрезерного станка. Любое незначительное отклонение чревато трагическими последствиями.

Порядок работ:

  • Кронштейн изготавливается согласно чертежу рабочего варианта под конкретную модель.
  • Вкручиваются две шпильки с гайками для закрепления шины.
  • Крепление кронштейна производится на корпус в отверстия крепления защитного кожуха.
  • На вал болгарки одевается шестерня. Ее крепление производится прижимной гайкой. Наружный диаметр гайки больше шестерни, что исключит спадание цепи.
  • После того как цепь одета, необходимо произвести ее натяжку и гайками зафиксировать шину.

Среди недостатков такой цепной пилы следует отметить, что она работает без смазки, что приводит к значительному нагреву и быстрому износу. Масло следует наносить вручную. Отсутствие тормоза позволяет цепи после снятия напряжения с электродвигателя еще вращаться в течение 30 секунд. Малый размер болгарки и длинная шина влияет на эргономику конструкции.

Но все же удивляет тот факт, что современные кулибины способны из обыкновенной угловой шлифовальной машинки изготовить множество приспособлений, стоимость которых в магазинах достигает десятков тысяч рублей.

Материалы и инструменты

Первая трудность, с которой сталкивается домашний умелец на этапе подготовки, — поиск нужного материала.

Водопроводные трубы сгодятся для изготовления шарниров и направляющих, металлический уголок для станины.

Главным и самым сложным узлом стойки для болгарки является узел шарнира. На него приходятся наибольшие нагрузки, при этом маятниковый рычаг не должен произвольно отклоняться влево или вправо.

Отнеситесь к конструированию узла с наибольшим вниманием. Идеальным вариантом станет использование роликовых подшипников обеспечит наилучшие точность реза и жёсткость. Здесь лучше потратиться

Поэтому подберите пару подшипников подходящих размеров — и уже «вокруг них» стройте остальную конструкцию.

ПодшипникиСтойка для болгарки своими руками: узел шарнира

Но если с подшипниками не срослось, — можно подсмотреть варианты самодельных конструкций этого узла.

Качеством такая стойка для болгарки своими руками будет уступать подшипниковой, но не критично.

Для «фанерного» станка в качестве шарнирного узла вполне подойдут крепкие петли-навесы, используемые для крепления дверей и калиток.

Стойка для болгарки своими руками. Чертежи +19 фото 24

Для надёжной и плотной фиксации болгарки в держателе, ложе лучше обклеить мягким и прочным материалом. Например, кожзаменителем. А прижимать УШМ к держателю удобнее всего гибкими металлическими стяжками с винтовым узлом. Такие широко применяются в сантехнике и автосервисе.

Станину, на которую будет крепиться стойка для болгарки своими руками, лучше всего сделать из толстого листа металла. Возможны и другие варианты, вплоть до толстой фанеры, закреплённой на раме из деревянного бруса.

Не забудьте, что включение/выключение болгарки на стойке привычным образом теперь не получится.

Если в вашем распоряжении имеются металлические заготовки, то соединять их лучше всего сваркой. Если такой возможности нет, — придется обращаться за помощью к сварщикам, т.к. болтовые соединения со временем разбалтываются и сводят на нет всю жесткость металлического каркаса.

Стойка для болгарки своими руками. Чертежи +19 фото 25

Подготовка редуктора

Циркулярка из болгарки требует наличия исправного редуктора. Указанный механизм извлекается из инструмента, после чего определяются оптимальные места для сверления отверстий в металле. Такие проемы потребуются для установки осевой рукоятки самодельной циркулярки. Естественно, можно попытаться удерживать инструмент за стандартный боковой держатель болгарки. Однако создание ровных пропилов при этом станет крайне проблематичным. Как показывает практика, удержание самодельного инструмента с вращающимся циркулярным диском оказывается не по силам даже физически подготовленным мастерам.

Грубая зачистка древесины

Кордщетки

Употребляются в большей степени для первичной (грубой) шлифовки древесной породы, когда требуется сгладить выпуклости эталона.

Они по специфике внедрения не довольно чем отличаются от рашпилей. Разница исключительно в скорости выполнения технологической операции. При определенных возможностях такие насадки целесообразно использовать и для чистовой обработки дерева.

Диски торцевые

Наименования гласит само за себя. Такими насадками обрабатываются конечные части древесных заготовок (срезы). В особенности эффективны, если приходится иметь дело с угловыми (косыми) распилами.

Диск-рубанок

Такая насадка практически на 100 процентов заменяет этот ручной инструмент.

Незаменимая вещь, если требуется, к примеру, произвести подготовительную обработку бревна – при строительстве сруба, подготовке опор ограждения и т.д.

  • В данном случае защитный кожух можно снять. Такая насадка является цельнолитой, и ее разрушение не происходит. Но защита от разлетающейся щепы (очки, уплотненная одежда, рукавицы) требуется.
  • Допускается работа только с «болгаркой», в какой предусмотрена (или устанавливается) 2-ая ручка. УШМ должна удерживаться при подготовительный обработке дерева непременно 2-мя руками.

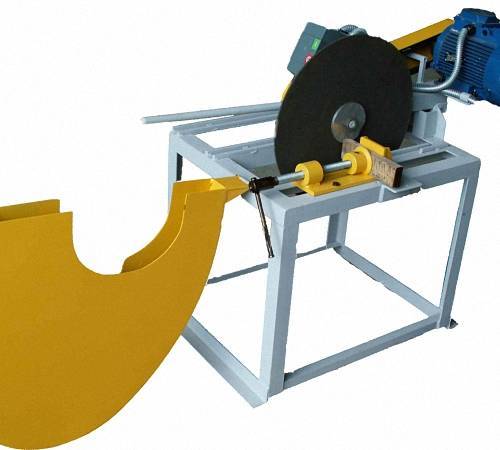

Конструкция отрезных станков

При проектировании самодельного отрезного станка из болгарки следует учесть следующие факторы:

  1. Станина, или основание, должна быть достаточно прочной, устойчивой, тяжелой. Для надежности она должна иметь крепление к верстаку или столу.
  2. Отрезное оборудование должно располагаться строго перпендикулярно к основанию.
  3. Механизм подачи отрезного круга оборудуется возвратной пружиной или противовесом для исключения повреждения абразивного диска.
  4. Для удобства и безопасности проведения работ конструкция оснащается ручкой. Наилучшим вариантом будет, если болгарку можно будет опускать за штатную рукоятку.
  5. Защитный кожух предупреждает попадание искр в работника.
  6. Зажимающее устройство. Закрепление заготовки — необходимое требование для получения качественного среза.
  7. Если планируется нарезание большого количества одинаковых по размеру заготовок, то можно конструкцию оснастить перемещаемым упором.
  8. Пусковое устройство или аварийное отключение. Постоянное включение болгарки стандартным выключателем неудобно. А специализированные пусковые устройства имеют внутреннюю защиту.

https://youtube.com/watch?v=UFpkbjDo4Q8

Обзор популярных моделей

Наиболее популярные модели, по отзывам пользователей, в различных ценовых категориях сведены в следующую таблицу. Стоимость приведена, по состоянию на II квартал 2019 года, при реализации инструмента через специализированные торговые сети.

МодельКатегорияСредняя цена (по состоянию на май 2019 г.), руб.Рейтинг, по мнению редакции Tehno.guruКоличество баллов оценки
«ЗУБР ЗПТ-210-1400 Л»Бюджетные модели4 50019,9/10
«Калибр ПТЭ-1200/210М»4 00029,8/10
«Metabo KGS 216 M»Средний класс17 20019,9/10
«Bosch PCM 7»12 50029,8/10
«Makita LH1040F»Премиум-класс28 00019,9/10
«Metabo KGS 315 Plus»55 00029,8/10

Выбор торцовочной пилы – это ответственный момент для неискушённого пользователя, поэтому отзывы опытных потребителей и советы специалистов будут способствовать принятию правильного решения.

Необходимые материалы и инструменты

Для начала нужно определиться с проектом

Выше уделялось внимание тому, из чего может быть сконструирован торцовочный станок:

  1. самым технологичным и доступным материалом является листовые деревосодержащие материалы. Их легко вырезать под требуемые размеры с помощью той же имеющейся паркетки (составной части будущего станка);
  2. каркасная конструкция станины с элементами ДСП или фанеры в реализации сложнее и дороже, а потому не всегда оправдана;
  3. потребуются саморезы.

Кроме конструкционных материалов для конструирования торцовочного приспособления понадобятся следующие элементы:

  • струбцины (2 шт.);
  • дисковая пила («паркетка»).

Если выбирается технология производства станины, не содержащей стальных деталей и элементов, то в этом случае из инструментов потребуются:

  • набор отверток;
  • ножовка (для вспомогательных целей, когда пользоваться имеющейся «паркеткой» будет неудобно).

Удивительно, как мало надо для того, чтобы соорудить торцовочный станок своими руками.

Для чего прибегают к самодельному варианту?

Зачастую, именно самодельные варианты инструментов или совершенствование уже имеющихся делается из-за желания сэкономить деньги. Используя подручные средства и детали, которые остались от пришедшего в негодность оборудования или техники, умельцы мастерски изготавливают различные приспособления, такие как, например, цепная бензопила из болгарки.

Второй причиной можно считать желание иметь у себя многофункциональный инструмент, который поможет облегчить многочисленные задачи в хозяйстве. Неоспоримым достоинством такого самодельного аппарата является экономия места. Ведь дополнительная насадка занимает гораздо меньше места в сарае или гараже, чем полноценный аппарат.

Для переделки можно использовать абсолютно любую марку болгарки

Единственным моментом, на который стоит обратить внимание, это то, что заводские насадки могут подходить только ограниченному ряду моделей, поэтому при покупке, обязательно уточните, подходит ли ваша болгарка для выбранной насадки

Правила выбора торцовочной плиты

Конечно же, если у вас есть опыт, и вы не готовы вкладывать в покупку инструмента большие деньги, то можете его выполнить своими руками. А если вы решили приобрести модель от производителя, то при покупке обязательно учтите следующее

, чтобы потом не остаться разочарованным.

Иметь дома весь ассортимент электрического инструмента слишком накладно. Например, циркулярка в домашних условиях требуется довольно редко. Распиловку досок можно произвести модернизированной болгаркой.

Ручная дисковая электропила из болгарки получается заменой стандартного режущего диска на диск по дереву.

Правда, такой вариант пригоден для коротких разрезов листовых материалов или отреза тонких реек. При большой длине распила или на толстых брусках существует опасность перекоса диска

, заклинивания его. Удержать пилу будет гораздо легче, если рукоятку расположить не перпендикулярно оси инструмента, а сделать продолжением корпуса.

Народные умельцы изготавливают также ручную цепную пилу из болгарки. Правда, такой инструмент опасен для пользователя: отсутствие стопора цепи может привести к непредсказуемым последствиям. Кроме того, цепь не смазывается, что приводит к ее быстрому износу.

Как пользоваться инструментом

Настройки требует любая, только что купленная пила, независимо от модели и производителя, так же как и инструмент, уже побывавший в эксплуатации, при нарушении точности распила. Эта процедура выполняется как разновидность технического обслуживания сложного инструмента, предназначенного для выполнения точных рабочих операций. В число операций по настройке входит:

  • регулировка прилегания бокового упора к поверхности поворотного стола, он может иметь заусенцы, облой, неровную поверхность, которые нужно зачистить, и произвести притирку нижней поверхности упора наждачной бумагой;
  • выставление и закрепление упора на станине строго перпендикулярно линии распила при помощи предусмотренного в крепёжных отверстиях этого элемента небольшого люфта;
  • исключение люфта поворотного стола в месте его фиксирования штоком;
  • регулировка перпендикулярности вертикального разреза, а также разреза под углом в 45o;
  • регулировка натяжения возвратной пружины, чтобы при опускании маятника за рукоятку не прилагать излишних усилий, ведущих к деформации конструкции инструмента и нарушению точности пропила.

Порядок выполнения работ по настройке торцовочной пилы очень наглядно и подробно представлен на следующих видео.

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Устройство маятниковой пилы из болгарки

Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:

  • станина;
  • маятник;
  • крепление под УШМ.

Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском. Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина — соответствовать диаметру.

Стандартная конструкция состоит из станины, маятника и крепления для болгарки

Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение — гибкий элемент (резиновый жгут или пружина).

Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

  1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
  2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
  3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
  4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
  5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
  6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
  7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно! В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов.

При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно! Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Нюансы использования самодельной циркулярки

Следует не упускать из виду, что болгарка по своему основному назначению – углошлифовальная машинка.

Поэтому, используя ее в качестве самодельной циркулярной пилы, нужно обратить внимание на нюансы

  • Длительность непрерывного резания не должна превышать 15-20 минут во избежание перегрева двигателя.
  • Штатная защита на диске никак не подходит для циркулярной пилы. Защитный кожух можно использовать от настоящей циркулярки или изготовить самостоятельно.

Следует помнить, что скорость вращения шлифмашинки может быть более 10000 оборотов в минуту – это в несколько раз превышает скорость деревообрабатывающих станков. При такой скорости древесина начинает дымиться. Кроме неприятного запаха, возможно возгорание.

Как сделать

самодельный торцовочный станок (торцовку) по дереву своими руками

Конструкция торцовки идентична с дисковой пилой, установленной над рабочим столом. Диск должен выступать над столом не более чем как сделать из ручной циркулярной пилы. Основные ее преимущества: компактность и малый вес. Сделайте его своими руками из циркулярной пилы и остатков 2 как сделать циркулярку. Благодаря этому используют пилы не только в мастерских, но и на строительных площадках. К сожалению, сделанные своими руками инструменты довольно громоздки и тяжелы. Эксплуатировать их удобно в стационарном режиме.

Инструмент можно снять со стола и использовать болгарку по обычному назначению.

  • Поворотное устройство инструмента устанавливается на ось поворота автомобильного колеса (шкворень), он удерживается шарикоподшипником на 150 мм (если получится найти больше — подойдет).
  • На наружную сторону подшипника сваркой крепим ушки для фиксации на основании. Фиксируется он посредством винтов М6.
  • Для предохранения от стружки обойма прикрывается коробом.
  • Протяжку делаем из амортизаторов от грузовика (подойдут сломанные). Из них выливается масло, просверливаются отверстия для вентиляции, которые следует затянуть сеткой от пыли и стружки.
  • Чтобы при начале работы не ощущался рывок, пила дополняется модулем плавного пуска, который слегка уменьшает оборотистость.
  • Последний этап работ — изготовление защиты для диска.
  • очень шумно работает;
  • для регулировки точности пропилов дерева используют обрезки брусков, после чего тяга фиксируется жестко и можно работать начисто.
