Изготовление болгарки
Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).
Сборки болгарки с использованием специального приспособления для бензопилы происходит так:
- с бензиновой пилы снимают цепь и шину;
- устанавливают на вал редуктора шкив;
- вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
- натягивают ременную передачу как цепь;
- прикрепляют защитный кожух;
- ставят диск.
Весь процесс детально показан в видео далее.
Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.
Техника на грани фантастики
В Советском Союзе долгое время ходила история о заключённом, который смог улететь с зоны на сделанном из бензопилы самодельном вертолёте. На самом деле это всего лишь красивая легенда, хотя и она имеет под собой реальные научные разработки.
В 1971 году группа студентов Московского авиационного института представила учёному совету новую необычную разработку. Это была летающая одноместная платформа с восемью двигателями от бензопилы «Дружба», синхронизированными в одном блоке. Опытные экземпляры этих разработок неоднократно показывались на различных выставках. Несмотря на это, серийно такие модели так и не были выпущены.
Мечта о небе для любителей конструировать что-либо из бензопил пока остаётся мечтой. Тем не менее, попытки сделать ранцевый одноместный вертолёт с использованием двигателей от «Урала» или «Дружбы» не прекращаются.
https://youtube.com/watch?v=NaN-112KVZ8
Целесообразность самостоятельного ремонта
Специалисты советуют с минимальными потерями качества расклепать и отремонтировать поврежденную цепь, используя технический потенциал сервисной мастерской. Несмотря на заверения производителей о проблемах и сложности самостоятельного ремонта, значительная часть пользователей предпочитает осваивать приемы восстановления работоспособности пильных гарнитур самостоятельно.
Причина этого явления:
- проживание владельца на большом удалении от пунктов сервисно-технического обслуживания;
- высокая стоимость предоставляемых службами ремонтных услуг;
- отсутствие нужного оборудования.
Компенсировать укорачиванием естественный износ цепи не целесообразно и небезопасно. Эксплуатация пильной гарнитуры с растянутой цепью неизбежно сопровождается:
- форсированным износом шины и венца приводной звездочки;
- увеличением нагрузки на двигатель;
- повышенной травмоопасностью распиловочных работ разных уровней сложности.
Как заклепать
Для соединения понадобится ремонтная звенка. Запасные звенья можно найти в любом магазине занимающемся продажей бензопил и расходных материалов для них. Покупая запасные звенья нужно обязательно учитывать тип цепи, шаг и профиль. Звенья с разных типов гарнитуры не взаимозаменяемые. Использовать донорское звено со старой, не рекомендуется. Заклепки на нем уже сточенные и для нормального соединения придется подтачивать верхнюю пластину.
Звенка с заклепками устанавливается на цепь и укладывается на наковальню открытой стороной вверх. После этого на заклепки надевается верхняя пластина и слегка обстукивается молотком, для того что бы она села максимально плотно. После этого можно приступать к расплющиванию заклепок. Для этого используется наковальня, бородок и молоток.
Гарнитура укладывается на наковальню, бородок наставляется на заклепку и делается резкий удар молотком. Аналогично заклепывается вторая клепка. В результате, в выступающей части заклепки, должно получиться утолщение, которое будет надежно удерживать верхнюю пластинку звена, не давая её рассоединится.
На последнем этапе необходимо проверить, что звено цепи движется, и его не зажало при клепке.
Рассмотрим, что может случиться, если склепать не правильно.
Как убрать звено без применения станка
Есть несколько способов убрать заклепки.
- Сточить при помощи наждака. Работу проводить аккуратно, стараясь не повредить соседнее, целое звено.
- Сточить при помощи болгарки.
- Срубить зубилом. Для этого цепь необходимо зажать в тиски за направляющие, таким образом, что бы иметь возможность рубить заклепки на соединительном звене.
После того, как головки заклепок сточены или срублены, для разъединения звена необходимо провести следующие действия. Установить между пластин соединительной звенки бородок и резким движением ударить по нему молотком. Пластинки должны соскочить с тела заклепки, которое проходит сквозь них.
Важно: если необходимо заменить рабочий зуб, то расклепывать придется соединительные звенья с лева и справа от него. Теперь разберемся, как склепать обратно
Теперь разберемся, как склепать обратно.
Инструменты, которые понадобятся для укорачивания
Правильно укоротить цепь бензопилы своими руками можно с использованием специальных приспособлений.
Станок для удаления заклепок
Для разборки применяется специализированный станок – пробойник. Станок выполнен в виде небольшого механического пресса. В нижней его части устанавливается съемная наковальня, имеющая пазы разного размера. Рабочий шток устройства также имеет насадки разного диаметра. Это делает возможным применение станка для цепей различных производителей. Удаление заклепки происходит путем выдавливания ее из посадочного места.
Расклепочный станок
Станок для установки заклепок
После разборки и удаления элемента цепи необходимо снова соединить рабочие звенья. Для этой цели применяется заклепочно-обкатный станок. Процесс сборки происходит при помощи специального рабочего валика, который приводится в движение электродвигателем.
Электрический заклепочно-обкатный станок
Заклепка зажимается между неподвижно стоящей наковальней и рабочим валиком. Оператор самостоятельно устанавливает давление рабочего валика при помощи регулировочного винта. Во время вращения валика край заклепки постепенно раздавливается, что делает невозможным отсоединение звеньев друг от друга.
Справка: использование станков для того, чтобы укоротить цепь бензопилы, позволяет максимально приблизить качество сборки к заводскому образцу. Однако данные устройства имеют достаточно высокую стоимость, и их приобретение для использования в домашних условиях является нерентабельным. Кроме этого, не всегда есть возможность воспользоваться специализированными приспособлениями прямо на рабочем месте. В связи с этим можно выполнить укорачивание подручными инструментами.
Как сделать правильные заклепки при помощи электродрели?
Структура цепи бензопилы.
Не бойтесь: приобретать станок вам никто не предлагает. Воспользуйтесь обычной дрелью. Весь процесс изготовления заклепок с помощью электродрели и обычного надфиля опишем следующим образом. Из гвоздя, диаметр которого равен диаметру внутренней части заклепок (проверяем штангенциркулем), вырезается заготовка – кусок длиной около 7 см. Эта заготовка фиксируется в головке электродрели. Сама дрель должна быть тоже надежно зафиксирована.
На деревянный брус закрепляются два надфиля, расстояние между которыми будет равно ширине внутренней части заклепки. Сделать это быстро может и не получиться, но вы должны добиться абсолютной точности. Останется только организовать равномерную подачу бруска на заготовку. Рекомендуем воспользоваться куском доски, один конец которой закрепляем к неподвижной части верстака с помощью широкой дверной петли, а на втором торце доски закрепляем брусок с надфилями.
Проверяем перпендикулярность расположения надфилей и заготовки – и можно приступать к работе. Включаем электродрель и плавно опускаем надфили. Они сделают на заготовке бороздки. Делать заклепки за один прием не рекомендуется, так как перегревать металл не стоит, а вот контролировать толщину заготовки на проточенной части необходимо. Слишком тонкая часть заклепки вам тоже может повредить, поэтому нужно добиться максимальной точности. Если вы смогли сделать все правильно, то остается только отрезать заклепку и использовать ее для соединения звеньев цепи.
Отрезать заклепку лучше вручную, без использования болгарки. Не забывайте, что при резке металла на высоких оборотах инструмента будет происходить значительное повышение температуры материала, что очень нежелательно. Готовая заклепка нисколько не уступит заводскому изделию по качеству, поэтому восстановленная цепь прослужит еще долгое время. Негативные моменты при использовании самодельных заклепок будут практически исключены. Главное, чтобы при установлении заклепок вы не забыли выровнять боковые части звеньев (их ведь пришлось разогнуть при разделении цепи). Даже легкое выступание этих элементов от конструктивной нормы приведет к преждевременному износу ведущей звездочки.
Рекомендуется сразу сделать несколько заклепок описанным ранее способом
Дело здесь не только в том, чтобы запастись такими необходимыми элементами впрок (хотя и это тоже важно). Важнее из всего количества изделий выбрать самое подходящее по размерам: любое отклонение от нормы сделает цепь уязвимой при высоких нагрузках
Использование восстановленных цепей не рекомендуется при работе с плотными породами древесины.
Особенности конструкции снегохода и аэросаней
Снегоход из бензопилы считается одним из самых сложных самодельных приборов, потому как для его изготовления потребуется большое количество дополнительных деталей, среди которых:
- рама;
- корпус;
- гусеницы и передние лыжи;
- руль;
- управление, состоящее из ручки и сцепления.
Есть и другая сложность. Чтобы снегоход перемещался, его требуется оборудовать подвеской и трансмиссией, поэтому новичку с такой работой будет справиться непросто.
Создание снегохода из бензопилы своими руками начинают с несущей рамы, представляющей собой стальной профиль размером 20х20 или 20х30 см. За амортизацию задней подвески отвечает качающий рычаг, а за переднюю – рулевая вилка мотоциклетного типа.
Для изготовления снегохода из бензопилы потребуется приобрести много дополнительных деталей
Дополнительно снегокат с мотором своими руками дополняется центробежным сцеплением с клиновидным ремнем и цепью. Для усиления тяговой силы на вал гусеницы крепится шестеренка, диаметр которой превышает приводную деталь вала бензопилы. Для нормальной эксплуатации самодельного устройства требуется брать мотор, имеющий мощность не менее десяти лошадиных сил.
Более простым вариантом являются аэросани, которые имеют похожий способ использования, но представляют собой движущийся по снегу винтомоторный самолет. Ввиду упрощенной конструкции сани не отличаются большой грузоподъемностью, проходимостью и устойчивостью. Основные преимущества – простая конструкция и легкость изготовления. Вращающийся винт, установленный за спиной водителя, требуется закрыть при помощи защитного кожуха, выполненного из мелкоячеистой сетки. Управление осуществляется посредством поворота лыж, газового рычага и тормоза. Оптимальной мощностью мотора считается 5-6 лошадиных сил.
Устройство болгарки из бензопилы
В репортажах о работе спасателей все видели, как строительные конструкции разрушенных домов или покореженный автомобиль после аварии разрезают высекающим красивые искры ручным аппаратом. Облегченную версию профессионального устройства может сделать любой домашний мастер. Весом и габаритами оно будет значительно превосходить всем известную электрическую угловую шлифмашину, или болгарку. Однако самоделка независима от электропитания, а мощность двигателя позволяет использовать режущие круги диаметром и в 30 см. Такое мобильное устройство позволит резать и зачищать металлоконструкции перед сваркой или покраской, обрабатывать поверхность дерева и камня, и даже резать бетонные блоки вместе с арматурой. Для устройства потребуется сварить небольшую раму, на которой будут закреплены двигатель и подшипник рабочего вала. Крутящий момент передается на шкив рабочего вала коротким ремнем, а на другом конце вала надо закрепить оправку для точильных кругов или зажимное устройство достаточного диаметра от старой болгарки.
Важно помнить, что при работе с болгаркой-самоделкой необходимо пользоваться средствами индивидуальной защиты: очками или прозрачным щитком, плотной спецодеждой и прочной обувью и защитными перчатками
Как правильно отрегулировать цепь?
Установить цепь и отрегулировать ее напряжение можно своими руками, не обращаясь в сервисный центр вне зависимости от класса бензопилы, ее возраста. Перед началом работы следует полностью проверить каждое звено, так как провисание может быть связано и износом зубьев или звездочек. Пошаговый алгоритм правильной натяжки Штиль 180, Хускварна, Чемпион, Партнер и других моделей:
- расположить инструмент на столе так, чтобы ее гарнитура находилась сверху. Открутить резьбовые крепления защитного чехла, демонтировать шину и тщательно очистить каждый элемент (удобно использовать пылесос или баллон со сжатым воздухом);
- определить правильное положение цепи. Зубья должны находиться сверху, идти в противоположную сторону от корпуса;
- надеть ее непосредственно на шину. Зафиксировать болтовой механизм, убедиться в наличии достаточного запаса свободного хода.
Прежде чем искать ответ на вопрос, как натянуть цепь на бензопилу, следует изучить какие способы существуют. Распространено два метода натяжения – быстрый и фронтальный. Первый способ предусматривает использование затяжного болта. Его нужно закручивать по часовой стрелке, в конце обязательно проверить барашковую гайку и опустить ручку.
Рисунок 3 – Быстрый способ натяжки
Фронтальный метод более сложный, основные шаги:
- отвинтить гайки, с помощью которых фиксируется шина на бензопиле. Ослабить и слегка потянуть вверх за край гарнитуры;
- регулировочным винтом натянуть до нужного уровня, обратно зафиксировать шину с помощью гаек;
- проверить натяжение цепи пальцами, при необходимости еще подтянуть гайку.
Вне независимости от особенностей натяжителя нельзя допускать чрезмерного напряжения цепи – это не менее опасно, чем ее ослабление. После установки и регулировки пильного механизма инструмент рекомендуется запустить на холостом ходе. Внимательно проверить плавность движения цепи, наличие провисаний и посторонних свистящих звуков.
Как правильно установить цепь на электропилу
Цепи
2. Теперь проверьте, располагается ли цепь свободно на направляющей. Используйте для этого, пожалуйста, рабочие перчатки. Если цепь внизу провисает, то она слишком свободная, и Вам необходимо цепь подтянуть еще с помощью натяжного винта.
Читайте:
3. Если цепь на нижней стороне шины не провисает, но ее можно еще легко протянуть, то она натянута оптимально. Должна также еще иметься возможность потянуть ее немного вверх. Чтобы избежать опасности причинения травм в результате контакта с острой цепью, Вам следует при этом обязательно иметь рабочие перчатки.
Вы можете удобно и без инструмента натягивать цепь с помощью устройства быстрого натяжения цепи STIHL. многие моторные пилы STIHL уже оснащены этой техникой. Действовать нужно так:
Освободить крышку звездочки вручную с помощью барашковой гайки. При вращении расположенного выше регулировочного колеса влево натяжение пильной цепи уменьшается, при вращении регулировочного колеса вправо пильная цепь натягивается. При затягивании крышки звездочки цепи направляющая шина фиксируется автоматически.
Когда Вы хотите заменить цепь, то необходимо заранее тщательно очистить паз направляющей шины от загрязнений. Цепь растянулась. Почему растягивается цепь на бензопиле чтобы цепь слетела с шины. В случае сильных отложений грязи в пазе цепь в противном случае может легко соскочить с шины. Кроме того, имеется опасность, что цепное адгезивное масло раньше времени впитается в грязь и не попадет на особо нагруженную нижнюю сторону шины. Сильное нагревание и износ цепи и шины могут быть последствиями этого. Вы можете выполнить очистку с помощью, например, тонкой отвертки или другого острого предмета. Новую цепь необходимо приработать в течение нескольких секунд перед подводом к древесине.
ВНИМАНИЕ:
так как цепь после охлаждения вновь немного сокращается, то цепь никогда не следует подтягивать или заменять в горячем состоянии. В противном случае это может привести тяжелым повреждениям направляющей шины или коленчатого вала двигателя. После выполнения работы рекомендуется вновь немного снять натяжение цепи
Это важно, прежде всего, в морозную погоду
Поломки системы смазки цепи бензопилы
Существует несколько типичных поломок системы смазывания цепи бензопилы. К ним относится:
- Отсутствие поступления масла или его поступления в слишком малом количестве;
- Переизбыток масла, что приводит к его вытеканию.
Прежде, чем рассмотреть, почему на бензопиле не смазывается цепь, нужно тщательно осмотреть и аккуратно промыть каналы подачи масла на шину. Вполне возможно, что именно из-за их засорения цепь не получает необходимого ей количества масла.
Нередко проблема с вытеканием масла кроется в масляном насосе бензопила. Если он неисправен, то не следует сразу же менять весь узел. Очень часто будет достаточно заменить только плунжер. В других случаях сможет помочь регулировка масляного насоса.
Почему бензопила пилит криво – причины и ремонт
Если при работе бензопилой шину с цепью уводит в сторону, то это свидетельствует об одной из нескольких распространенных неисправностей:
- Зубья цепи заточены неравномерно;
- Используемая цепь не соответствует параметрам шины;
- Пильная гарнитура бензопилы поддается сильному износу.
В любом из этих случае первое, что нужно сделать – это заменить цепь. Для этого нужно выбрать деталь, которая будет соответствовать параметрам, указанным в инструкции по эксплуатации инструмента или же воспользоваться нашей таблицей для побора цепей бензопил. Если и после этого бензопила пилит в бок, то нужно осмотреть шину инструмента. При случайном ударе она могла сместиться, и для ремонта потребуется установить деталь так, как указано на изображениях в руководстве по эксплуатации.
Как правильно работать с самодельным приспособлением
Правила ТБ при работе на таких устройствах те же, что и для любых деревообрабатывающих станков. Оператору и посторонним нельзя приближаться к режущему полотну. Нежелательно работать уставшим, со сниженной реакцией. Следует руководствоваться здравым смыслом. Одежда должна быть застегнутой и подтянутой, без размашистых пол, которые могут попасть в цепь.
При широком разбросе опилок следует одеть защитные очки. При длительной работе для защиты от шума желательно одеть наушники.
Технические особенности:
- Нельзя давить на режущий узел. Пила продвигается по мере выборки опилок из пропила, без усилий.
- Нельзя использовать цепи с затупленными зубьями, шины со стертыми пазами.
Ремонтные стандарты и ограничения
Рекомендации по фиксации сточенных заклепок электросваркой не учитывают изменения структуры металла от даже кратковременных высокотемпературных воздействий сварочной дуги.
Прихваченные сваркой или прогретые абразивным кругом болгарки, соединительные элементы цепи менее износостойкие, что существенно сказывается на их надежности.
- Тугое соединение соседних звеньев сопровождается дополнительными нагрузками на двигатель и кинематику бензопилы.
- Отсутствие плавного хода цепи затрудняет вход гарнитуры в пропил, не исключается возможность обратных ударов и других травмоопасных моментов.
- «Перетянутые» и прослабленные соединения отремонтированной цепи в большей степени подвержены обрывам при резком перепаде нагрузок.
Самый простой по конструкции станок для ремонта цепей бензопил оправдывает свою стоимость возможностью полностью за короткий отрезок рабочего времени переклепать поврежденную цепь и восстановить ее работоспособность на уровне до 90%.
Цепи бензопил китайского производства по сути своей являются копиями европейских моделей, поэтому приведенные выше рекомендации по ремонту действительны для всего китайского цепного ассортимента.
Ремонт и обслуживания цепей от бензопил
Отремонтировать эту конструктивную часть бензоинструмента обычно не очень сложно. Ее особенности, как и требования к уходу изложены в руководстве пользователя к самой пиле
Важно:
- придерживаться эксплуатационных правил;
- периодически следить за степенью натяжения цепи;
- затачивать режущие кромки.
Последнее обстоятельство можно опустить благодаря тому, что отдельная часть новых моделей самозатачивающаяся.
Вместе с оригинальными запчастями ремонт режущих цепей давно перестал быть проблемой. И не имеет значения, замена ведущего ролика или звездочки планирует выполняться.
Сказать о том, какая цепь для бензопилы лучше, однозначно не получится. Ведь ассортимент цепей, как и требования, которые выдвигаются покупателями постоянно меняются.
Большой спрос имеют алмазные и победитовые цепи для бензопилы, которые делают высококачественный рез не только по дереву, но и по бетону, по газобетону, кирпичу и прочим материальным конструкциям. Не смотря на высокую цену и достаточно сложный цикл обслуживания твердосплавные цепи все чаще становятся выбором профессионалов. Ведь цепь с победитовыми напайками не боится никаких загрязнений и легко перережет металлические части – гвозди, стружку, нередко попадающиеся на пути реза
Решаясь купить новую цепь, понимать нужно одно – большая цена не всегда гарантия качества. К тому же именно такие полотна чаще всего и подделывают. Поэтому приобретение оригинальной гарнитуры лучше производить непосредственно в магазине, проверив сопутствующую к изделию документацию и наличие гарантийного талона.
Бензопила для летательного аппарата
Покорив сушу и воду, изобретатели обратили свой взгляд в небо. Медиа полны сообщений о том, что очередной изобретатель оторвался от земли на автожире — самоделке или ранцевом самодельном вертолете с двигателем от бензопилы. В Австралии даже учреждена премия для пилота, сумевшего пролететь одну милю. Однако аэродинамические расчеты показали, что мощность двигателя явно недостаточна для отрыва от земли груза в 100 кг и уверенного управляемого полета. Четыре мотора по 5 лошадиных сил, работающие синхронно, теоретически могут справиться с такой задачей. Вопрос в синхронизации и настройке системы управления.
С развитием квадрокоптеров появился шанс приспособить их систему управления к вертолету — самоделке.
Самоделки из бензопилы: что можно сделать из бензопилы
Сейчас довольно часто можно увидеть те или иные изделия в различных применениях. В этой статье мы сделаем обзор: какие самоделки можно сделать из бензопилы своими руками.
Взять ту самую пластиковую бутылку. Где она только не применялась, наверное, каждый дачник нашел применение этой бутылки по своему.
А ведь бензопилу давно применяют не по на значению. Ею выпиливают сказочные замки, статуи, горки изо льда, скульптуры из цельного бревна бензопила стала по настоящему народным инструментом.
Основные агрегаты бензопилы это бензомотор и цепная шина. Применив эти агрегаты по отдельности можно сделать самоделки из бензопилы.
Сильный износ пильного полотна
Шина служит намного дольше, чем цепь. Однако это не означает, что эксплуатировать ее можно вечно, и не задумываться о замене. Обычно направляющая меняется после 2-3 изношенных цепей. Перед заменой направляющей бензопилы, нужно оценить ее техническое состояние. Если на бензопиле установлена шина китайского производства, то она может износиться быстрее, чем цепь. Именно поэтому при обнаружении кривого распила древесины бензопилой, необходимо провести диагностику шины.
Чтобы убедиться в износе шины, необходимо снять ее и осмотреть. Обычно износ проявляется путем укороченного одного из бортиков. Порой обнаружить это визуально крайне сложно, поэтому необходимо воспользоваться штангенциркулем. Разница в несколько десятых мм говорит о том, что шина нуждается в замене. Еще есть простой способ проверки износа направляющей при помощи угольника. Для этого шина располагается на ровной поверхности, и к ней сбоку нужно приставить угольник. Если сверху и снизу стенки направляющей соприкасаются с угольником, значит деталь исправна.
Это интересно! Увеличить срок службы направляющей бензопилы можно только путем периодического ее переворачивания. Для этого обязательно убедитесь в том, что на инструменте предусмотрена такая возможность, о чем подскажут соответствующие разметки на гарнитуре.
Ускоренный износ шины может возникнуть по причине неправильного функционирования масляного насоса. Если смазка подается с большими перерывами, то соответственно увеличивается трение, а значит и детали изнашиваются быстрее. Если смазочный механизм работает исправно, то это в разы увеличивает срок службы не только гарнитуры, но и всего инструмента.
https://youtube.com/watch?v=k4RbvXpFNK8%3F
Сложности технологии
Необходимо постоянно следить за температурой заготовки, не давая ей остывать. Работая тяжелым молотом, особенно без должной практики и опыта, можно легко повредить завитки троса в местах, где должен остаться отчетливый рисунок плетения. Нежелательные попадания ребром или углом кувалды по разогретой заготовке оставляют глубокие вмятины, которые не всегда удается сточить.
Смотреть галерею
При работе неизбежен процесс выгорания углерода из металла. Есть мастера, которые расковывают нож из троса на плотной древесине, положенной на плоскость наковальни. При соприкосновении с разогретым металлом она тлеет, кислород воздуха в месте соприкосновения сжигается, что снижает степень выгорания углерода из материала. К тому же, расковывая трос на дереве, вы добиваетесь того, что заготовка медленнее остывает, можно за один цикл сделать больший объем работы.
Можно ли укорачивать
Порвалась цепь на пиле, это обычное дело и расстраиваться не стоит. Производители позаботились о том, чтобы можно было ремонтировать и укорачивать цепи. В продаже имеются запасные звенья для цепей разных видов и размеров, заклепки для цепи, расклепочные и заклепочные станки.
При помощи станков склепать цепь бензопилы в домашних условиях можно даже тем, кто никогда не занимался ничем подобным.
Важно: ремонт цепи, даже самый качественный, не дает гарантии, что она будет служить вечно. Звенья изнашиваются равномерно, поэтому в любой момент цепь может порваться в другом месте
В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно.
Бухты выгодно использовать профессионалам, которые работают бензопилой ежедневно, например, вальщикам леса или работникам пилорам.

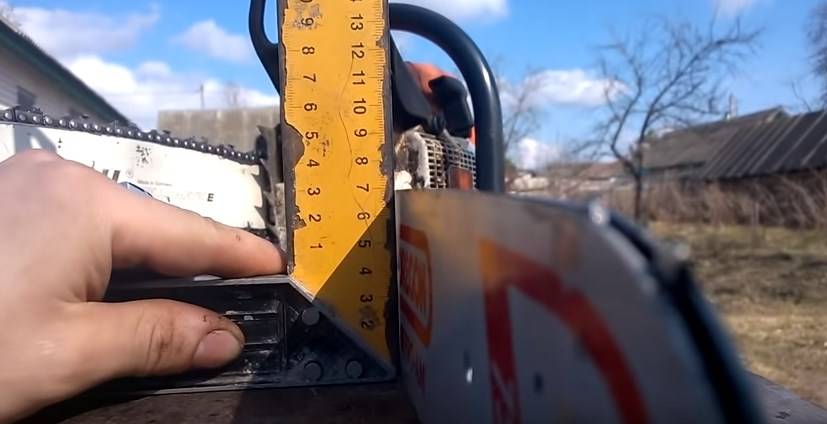

Как определить степень натяжения
Быстрая проверка натяжения цепи проводится очень просто: необходимо взяться за зубец и потянуть его вверх. Если цепь натянута правильно, то хвост будет погружен в паз шины на 1/3 своей высоты. Превышение данного показателя говорит о чрезмерном натяжении, а уменьшение показателя – о слабом.
При сильном натяжении режущего элемента бензопилы шина начинает нагреваться и стачиваться, повышается нагрузка на двигатель, и он быстро изнашивается. Включать агрегат с ослабленной цепью запрещается, поскольку при распиловке ее может зажать и оборвать, что несет опасность для пользователя агрегата. Цепь может слететь с шины и травмировать конечности, при этом она часто повреждается сама и повреждает шину. Также работа с ослабленным цепным элементом приводит к одностороннему износу шины, после чего аппарат перестает делать ровные резы, и пилу уводит в сторону.
Электростанция
Для мобильной электростанции мощностью до 5 квт существует проверенное временем решение: генератор — самоделка на основе мотора от пилы Дружба или Урал. Их активно используют в экспедициях и на удаленных лесозаготовках. Устройство включает в себя стальную раму, сваренную из уголка, на которой закреплены двигатель, генератор и влагозащищенная электрораспределительная коробка с розетками для подключения электрооборудования или удлинителя. Через редуктор крутящий момент передается на вал генератора.
Для низкооборотных генераторов существует вариант электростанции-самоделки с ременной передачей. Такая конструкция отличается меньшими габаритами.
Транспорт
На базе двигателя от бензопилы можно изготовить много транспортных средств-самоделок
При этом важно помнить, что транспорт — это средство повышенной опасности и автор и владелец самоделки несет полную ответственность за ее безопасность
Снегоход
Конструктивно снегоход — одна из самых сложных самоделок. Потребуется изготовить следующие узлы:
- Несущая рама.
- Корпус.
- Гусеница.
- Передняя лыжа.
- Руль с органами управления — рукоятками газа и сцепления.
- Подвеска.
- Трансмиссия.
Несущую раму сваривают из квадратного стального профиля 20*20 или 20*30, нужно предусмотреть качающийся рычаг для амортизирующей задней подвески и установку вилки руля мотоциклетного типа — для передней. Есть варианты с двумя лыжами — тут конструкция передней подвески буде сложнее — руль будет поворачивать не ось лыжи, а тянуть рычаги для управления рулевой трапецией. Такой вариант сложнее в изготовлении, но гарантирует лучшую управляемость и остойчивость. Для снегохода подойдет сцепление центробежного типа с подклиновым ремнем и цепью. Чтобы повысить тяговое усилие, на рабочий вал гусеницы устанавливают шестеренку, по диаметру превосходящую приводную шестерню на валу бензопилы. Для гусеницы можно взять готовые чертежи от легкого снегохода с двигателем такой же мощности, как и у бензопилы.
Чтобы самоделка могла уверенно везти одного-двух человек, мощность двигателя должна быть не менее пяти лошадиных сил.
Инструменты, которые понадобятся для укорачивания
Правильно укоротить цепь бензопилы своими руками можно с использованием специальных приспособлений.
Станок для удаления заклепок
Для разборки применяется специализированный станок – пробойник. Станок выполнен в виде небольшого механического пресса. В нижней его части устанавливается съемная наковальня, имеющая пазы разного размера. Рабочий шток устройства также имеет насадки разного диаметра. Это делает возможным применение станка для цепей различных производителей. Удаление заклепки происходит путем выдавливания ее из посадочного места.
Расклепочный станок
Станок для установки заклепок
После разборки и удаления элемента цепи необходимо снова соединить рабочие звенья. Для этой цели применяется заклепочно-обкатный станок. Процесс сборки происходит при помощи специального рабочего валика, который приводится в движение электродвигателем.
Электрический заклепочно-обкатный станок
Заклепка зажимается между неподвижно стоящей наковальней и рабочим валиком. Оператор самостоятельно устанавливает давление рабочего валика при помощи регулировочного винта. Во время вращения валика край заклепки постепенно раздавливается, что делает невозможным отсоединение звеньев друг от друга.
Справка: использование станков для того, чтобы укоротить цепь бензопилы, позволяет максимально приблизить качество сборки к заводскому образцу. Однако данные устройства имеют достаточно высокую стоимость, и их приобретение для использования в домашних условиях является нерентабельным. Кроме этого, не всегда есть возможность воспользоваться специализированными приспособлениями прямо на рабочем месте. В связи с этим можно выполнить укорачивание подручными инструментами.
Пилорамный станок
Устройство электростанции из бензопилы.
А почему бы не использовать бензопилу для распилки дерева. Хоть из определения бензопилы и следует, что она разрезает древесную породу. Но как повысить качество реза?
Сделав подвижную раму и приладив к ней неплохую бензопилу, можно просто перевоплотить наваленные во дворе бревна в доброкачественную древесную доску либо брус.
Конструктивно пилорама состоит из 2-ух частей – одна держит заготовку и недвижна, 2-ая – позволяет выбирать толщину и направление реза, другими словами она подвижная.
Для облегчения работы можно приладить тросовую лебедку. Для распилки бревна нужно установить бензопилу и начать продвижение рамы параллельно недвижной раме. Чтоб перейти к последующей доске, нужно повторить операцию.
Самодельный велосипед с мотором
Народные умельцы выдумали множество вариантов, как переделать велосипед в мопед. Их смысл сводится к следующему:
- берется велосипед;
- к багажнику либо раме прикрепляется мотор с бензобаком;
- устанавливается редуктор (имеющий передаточное соотношение 18 к 1) и специальная передача;
- монтируются дополнительные амортизаторы;
- ставится тормоз.
Вместо редуктора используют две зубчатые пары, соединяющиеся друг с другом с помощью велосипедной цепи. За основу часто берут различные старые велосипеды (как на фотографии далее), а более современные (горные) модели используют значительно реже.
Ремонт бензопил своими руками: система смазки
Как правило бензопилой работают в далёких от чистоты условиях. И наиболее высоким нагрузкам при этом подвергается как раз пильная цепь. Её преждевременному износу препятствует система смазки инструмента, которая снижает разрушительный эффект нагрева и трения. Это не только увеличивает рабочий ресурс конструктивных узлов бензопилы, но и предотвращает растяжение цепи. Поэтому контроль над процессом смазки должен выполняться постоянно.
Бензопилы снабжаются масляным насосом, который забирает смазку из бака и подаёт его на цепь. Её конструкция включает специальные звенья – хвостовики. Проходя звёздочку шины они захватывают масло и распределяют его по всей длине цепи. Нижняя часть хвостовиков выполняется в форме крюка. Это позволяет снизить расход и потери смазочного материала. Для дополнительного удержания последнего хвостовики снабжаются дополнительными каналами и отверстиями. В распределении смазки также участвуют другие звенья пильной цепи, на которых для этой цели выполняются углубления особой формы.
Проверку качества работа системы смазки бензопилы провести несложно. При разгоне пильной цепи микроскопические частицы масла образуют след на поверхности обрабатываемого материала. Отсутствие такового говорит о том, что смазка на цепь не поступает. И наоборот, если при выключенном моторе смазка с неё буквально капает, это свидетельствует о необходимости прочистки паза шины, конструктивных отверстий и каналов цепных звеньев и регулировке масляного насоса .
Перед покупкой и установкой новой цепной гарнитуры следует убедиться в том, что система смазки бензопилы способна с ней справиться. Для улучшения же процесса смазки можно использовать современные масла на растительно-полимерной основе.
