Делаем лазерный уровень своими руками из подручных материалов

Как сделать лазерный уровень своими руками

Перед тем как приступать к сборке самодельного нивелира, вы должны четко определиться, зачем он вам нужен и в каких ситуациях он будет использоваться. Если вы не собираетесь слишком часто что-то измерять, тогда рекомендуем не изготавливать его. Но, если у вас намечается большое строительство, тогда без него обойтись не получится. Чтобы сделать лазерный уровень своими руками нужно собрать следующие материалы:

1. Обычный строительный уровень.
2. Кусок фанеры или доски.

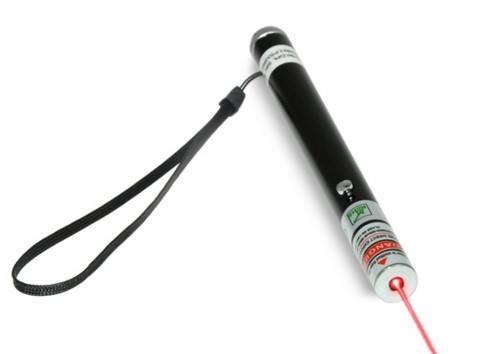

3. Лазерную указку, ее можно купить в любом детском магазине, цена на нее копеечная.
4. Колышек с круглым диаметром d=5-6см, его длина должна составлять 1 или 1.3 м, при желании можете взять любой удобный держатель.
5. Небольшой кусок пористой резины.

Пошаговая инструкция, именно она поможет разобраться в вопросе, как сделать лазерный уровень своими руками, и поможет не допустить ошибку. Узнайте о том, как сделать проектор для мобильного.

• Берем лазерную указку и пробиваем стеклышко, так луч получится четким и ярким.
• Улучшаем строительный уровень, для этого сверху нужно закрепить указку. Для крепления можно использовать хомуты или другие приспособления. Но, помните, указка должна регулироваться и в последующем, для этого подкладываем между указкой и уровнем небольшой кусочек резины, вот так это выглядит на фото.

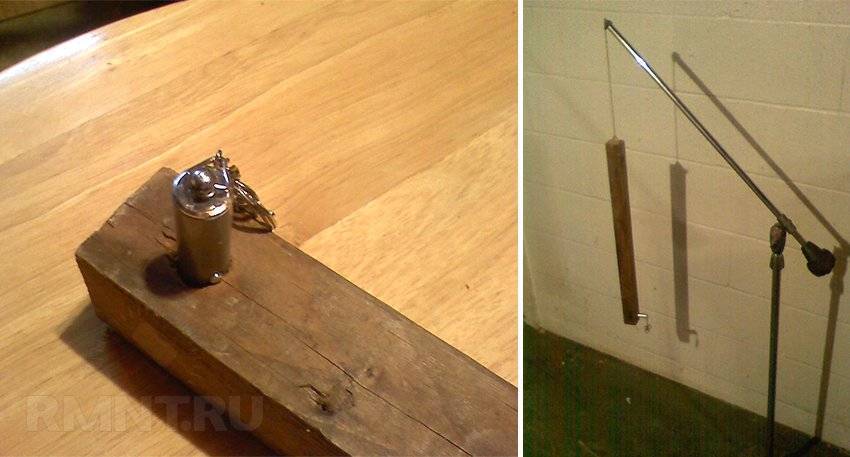

• Собираем самоделку. Изначально один кусок бруска нужно немного заточить, чтобы он входил в почву, если вы собрались использовать самодельный лазерный указатель, тогда постарайтесь сделать специальное крепление. С помощью колышка и куска фанеры собираем подставку своими руками, лист можно прикрутить саморезами к бруску. Лист прикручиваем строго в перпендикулярном положении, только так можно добиться нормальной точности измерений.

Принцип работы

Базовый элемент любого прибора, в название которого входит слово «лазерный», это излучатель узконаправленного монохроматического (одноцветного) излучения. В основе явления – принудительное излучение, которое, в зависимости от мощности, воспринимается по-разному. Маломощные лазерные излучатели на основе красных, красно-оранжевых, желто-оранжевых и зеленых диодов позволяют получить точку или луч света. При высоком уровне накачиваемой энергии луч лазера способен превратиться в оружие – он может поджечь хорошо поглощающие излучение материалы.

Используемые в быту и строительно-ремонтных работах приборы работают на лазерных диодах красного, желто-оранжевого и зеленого спектра, гораздо реже встречаются синие и фиолетовые (такие модели намного дороже). Для концентрации светового излучения используются двояковыпуклые линзы, а также другие оптические устройства, которые позволяют преобразовывать луч в плоскость.

Бытовые приборы имеют стандартную схему, приведенную на иллюстрации. Вариации конструкции связаны с мощностью излучателя и дополнительными приспособлениями.

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр)

Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях. Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой

По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Прежде, чем приступить к выравниванию поверхности пола, необходимо отбить горизонтальный уровень помещения. Иными словами, начертить на стенах идеальные горизонтальные линии, на которые можно будет ориентироваться при выравнивании. Сегодня мы разберем, как это можно сделать проще всего, используя традиционные и современные приборы.

Методика создания лазерного уровня с ровной подставкой

Для создания самодельного уровня с ровной подставкой необходимо придерживаться всех рекомендаций специалистов.

Перечень необходимых материалов

Следует подготовить весь комплекс материалов:

• лазерная указка в рабочем состоянии;
• пузырьковый уровень;
• колышек из дерева, длина которого находится в пределах 1-1,3 м, диаметр 5-6 см;
• небольшой по размеру резиновый отрезок;
• лист фанеры, соответствующий длине будущего уровня.

Пошаговое руководство по изготовлению уровня из указки

Для создания уровня из старой указки необходимо следовать простой инструкции:

Принцип работы самодельного лазерного уровня

• Подготавливают указку. Чтобы луч был более ярким, аккуратно разбивают стекло на насадке. Ее заклеивают картоном и ударяют любым предметом.
• На строительном уровне закрепляют указку, применяя пластиковые хомуты.
• Между уровнем и указкой укладывают отрезок резины – резиновый амортизатор, что позволяет в дальнейшем регулировать направление луча.
• Один конец колышка затачивают, чтобы он хорошо фиксировался на поверхности почвы.
• Ко второму концу колышка при помощи саморезов прикрепляют лист фанеры, формирую надежную подставку.
• Фанерный лист должен быть прикреплен точно перпендикулярно к бруску, что обеспечит точность измерений.

В результате такой самодельный уровень из указки готов. Им пользоваться очень просто. Достаточно забить колышек в грунт, а при помощи пузырькового устройства определить ровное положение подставки. На нее устанавливается указка, которая может вращаться во все стороны, определяя точки на поверхности на одной линии.

https://youtube.com/watch?v=yml2f096hw4

Поверка самодельного устройства

Созданный уровень не следует сразу же применять для выполнения ответственных разметочных работ. Необходимо убедиться в правильности работы прибора – провести юстировку. Для этого нужно следовать простой инструкции:

Методика настройки лазерного самодельного уровня

• В фанерный лист, на котором находится уровень, следует вкрутить саморез (максимальная длина — 120 мм).
• Шляпка самореза должна совпадать с производимым лазерным лучом.
• Включают указку и на одной из стен делают карандашом отметку в месте попадания луча.
• В указанной точке закручивают второй саморез (не до конца).
• На шляпки саморезов укладывают любую легкую планку (идеально подходит алюминиевый профиль для гипсокартона).
• На установленную планку укладывают уровень. При необходимости регулируют его положение в горизонтальной плоскости.
• Выравнивание делают, изменяя край профиля, который находится ближе к стене.
• При необходимости, согласно выполненной регулировке, в стену вкручивают новый саморез.
• Убирают алюминиевый профиль, указку устанавливают обратно на платформу.
• Самодельный лазерный уровень выставляется снова, ориентируясь на новый шуруп в стене.
• После завершения всех действий можно считать, что прибор выставлен точно. Но некоторые погрешности возможны, о чем не забывают.

Отличия самодельной модели

Самодельный лазерный уровень может использоваться для зеркальной и симметричной разметки на большом расстоянии в процессе постройки или ремонта. Конечно, самодельный вариант имеет небольшой радиус действия: примерно 10-12 метров. Но этого вполне достаточно, чтобы выполнить большинство необходимых пометок.
Профессиональные приборы способны на создание пометок, расчет углов и многое другое. Но большим минусом таких устройств является их цена.

Некоторые из электронных моделей стоят от двух сотен долларов, что не так дешево. Но в большинстве случаев многие из предлагаемых возможностей профессионального оборудования не понадобятся, поэтому можно обойтись и самодельной конструкцией. Самодельный нивелир обойдется в десятки раз дешевле, и для его сборки понадобятся подручные материалы.

Настройка и калибровка

После сборки самодельного приспособления требуется настройка лазерного уровня своими руками. Необходимо его проверить — откалибровать на точность измерений. Чтобы провести испытание, понадобится дополнительный пузырьковый уровень. Проводится калибровка следующим образом:

1. Устройство ставится в центре комнаты и на противоположных стенах делаются отметки в точке пересечения плоскостей.
2. Нивелир переносится к одной из стен на расстояние приблизительно полметра, делается ещё одна метка над или под первой.
3. Прибор поворачивается на противоположную стену, ставится отметка.
4. Замеряется расстояние между отметками на обеих стенах и высчитывается погрешность.

Например, разница между метками на первой стене 4 мм, а на второй — 3 мм. В результате погрешность составляет 1 мм. Если она больше, то устройство требует регулировки.

Измерительный прибор, собранный самостоятельно, может размещаться на штативе или регулируемом постаменте, что придаст изделию удобство и функциональность

Для проведения калибровки вертикали отмечают две точки в вертикальной плоскости и проверяют метки по пузырьковому уровню.

Если не замечено никаких отклонений, то построитель плоскостей готов к работе. При расхождении в показаниях самодельный лазерный прибор регулируют, изменяя местоположение платформы либо шарнирной вилки.

Лазерный уровень из пенопласта и ёмкости с водой

Для создания лазерного уровня данной конструкции своими руками нужно подготовить удобную ёмкость, кусок пластилина или пластырь, в общем, любую субстанцию или материал которым можно закрепить основную деталь. Естественно, понадобится указка лазерного типа и кусок пенополистирола. Сама же процедура сборки прибора происходит в соответствии с определённым планом действий.

1. Берётся небольшая ёмкость, которая заполняется до краёв водой. В качестве резервуара используют ведро либо старую кастрюлю.
2. На пенопласте закрепляется лазерная указка. Целесообразно использовать стандартную насадку проецирующую точку. Нужно постараться, чтобы лазерная указка размещалась на пенопласте как можно ровнее. Её крепление выполняется резинкой, хомутом или пластилином.
3. Резервуар с водой устанавливается на необходимой для разметки высоте.
4. Пенопласт с указкой помещается в воду.
5. Указка переводится во включённое положение.
6. Меняя положение пенопласта относительно центральной оси на размечаемых поверхностях, отмечаются точки. Все получаемые точки будут располагаться на одном уровне относительно горизонта.

Несмотря на то, что такие лазерные уровни сложно назвать идеальными, однако чёткость разметки достаточно высокая и такие самодельные конструкции имеют право на существование.

Кем и как проводится юстировка?

Если внимательное прочтение инструкции и попытки самостоятельно настроить прибор к желаемым результатам не привели, следует обратиться в специализированные метрологические сервисные центры, имеющие сертификаты и лицензии на выполнение таких метрологических процедур как поверки и юстировки.

Лицензии и сертификаты государственного образца о допуске к определенному виду работ в геодезической деятельности подтверждают качество выполняемых работ и оказываемых услуг, а также соответствие требованиям и государственным стандартам используемой материальной базы и необходимую для проведения работ квалификацию специалистов.

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Самостоятельная сборка лазера

Потребуется найти дисковод. Главное, чтобы его лазерный диод был исправен. Конечно, дома такого предмета может и не быть. В этом случае его можно приобрести у тех, у кого он есть. Зачастую люди выбрасывают оптические приводы, даже если их лазерный диод еще работает или продают их.

Выбирая привод для изготовления лазерного устройства, нужно обращать внимание на фирму, в которой он был выпущен. Главное, чтобы этой фирмой не была Samsung: приводы от этого производителя оснащены диодами, которые не имеют защиту от наружного воздействия

Следовательно, такие диоды быстро загрязняются и подвергаются тепловым нагрузкам. Они могут быть повреждены даже в результате легкого прикосновения.

Важно, чтобы привод при использовании по прямому назначению мог не только считывать, но и записывать информацию на диск. В записывающих принтерах есть инфракрасный излучатель, необходимый для сборки лазерного устройства

Работа заключена в следующих действиях:

Разборка DVD-привода

Это нужно делать максимально осторожно, так как находящиеся внутри детали очень хрупкие.
После разборки корпуса без труда можно заметить нужный компонент. Он представляет собой маленькое стеклышко, находящееся в передвижной каретке

В нем находятся пара диодов и линза. Луч способен навредить зрению, поэтому ни в коем случае нельзя направлять его в глаза, даже если он находится на расстоянии 100 м.
Как только кристалл будет извлечен, нужно сразу же перевязать его концы проводами без изоляции. В результате образуются два выхода напряжения. К одному из них необходимо с помощью паяльника присоединить малый конденсатор, имеющий полярность «-“. К другому выходу также с помощью паяльника прикрепляется второй из заготовленных ранее конденсаторов. Его полярность «+”.
Питаться лазерная установка должна током напряжением 3 В и силой около 300 мА. Можно использовать три простых пальчиковых батарейки или аккумулятор мобильного телефона. Если скорость записи разобранного привода была небольшой, то и сила тока тоже может быть небольшой, например, всего 200 мА. Если же скорость была больше, то и силу тока следует увеличить.
Коллиматор можно изготовить из оптической линзы. Ее можно взять из простейшей лазерной указки китайского производства.

https://youtube.com/watch?v=widTv4kB8ak

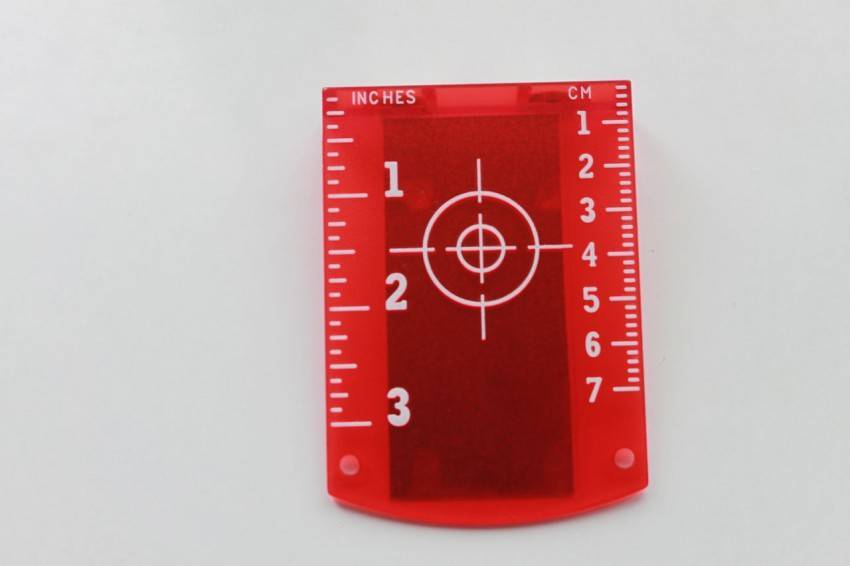

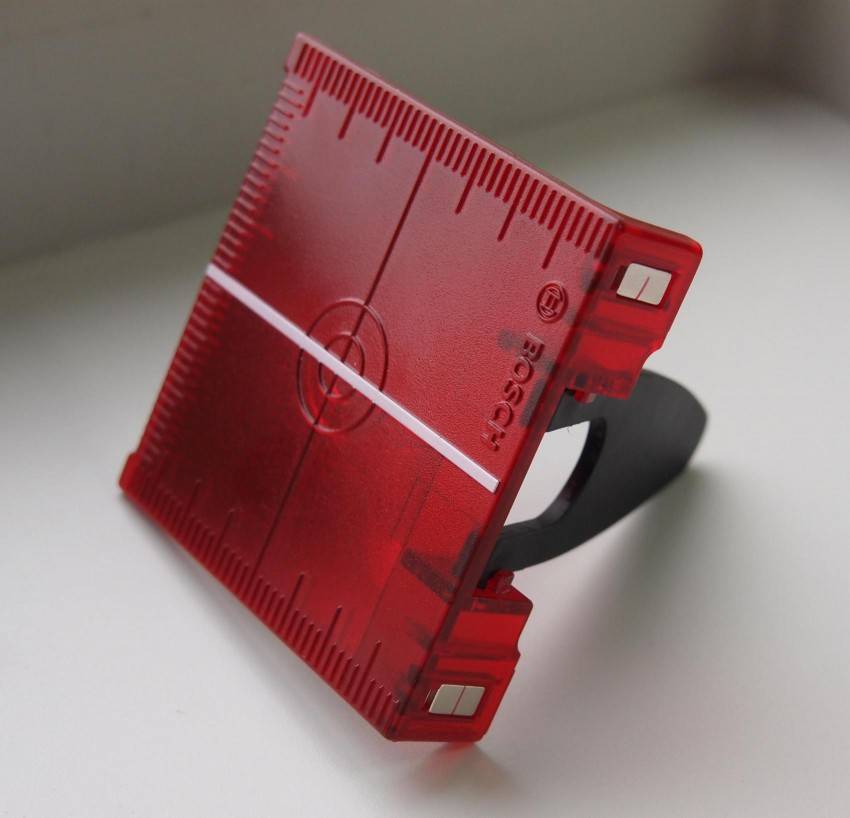

Мишень

Некоторые задаются вопросом, как же сделать самостоятельно мишень для данного агрегата. В этом вряд ли есть хоть какой-то смысл, ведь цена вопроса – 300 рублей. При чем, такая мишень еще и магнитная и с подставкой. За счет магнита, ее можно прикрепить устройство к потолочным направляющим. Сама подставка же упростит замеры на полу.

У такой мишени имеется довольно точная линейная разметка, в свою очередь, она поможет определить малейшие отклонения от необходимого уровня.

Из этого всего следует, что делать мишень для лазерного нивелира своими руками не имеет смысла, так как это больше трата личного времени, а конечный результат может и вовсе не устраивать умельца.

Способ №1

Для изготовления простого прибора нужно заранее подготовить все составляющие и инструменты:

• брусок деревянный 8х3х2 см;
• батарейку «крона» или аналог на 9В с коннектором под контактный разъем;
• модуль лазерный на 3-5 В с красным лучом;
• 2 батарейки CR2032 с пластиковым держателем с клеммами;
• половинку круглого зеркальца;
• небольшой двигатель постоянного тока (5-12В);
• паяльник и припой;
• медную проволоку;
• ножовку по металлу;
• пистолет для термоклея со стержнем;
• линейку;
• маркер;
• изоленту.

Порядок действий

Вначале отделяют от бруска кусок указанного размера, который послужит основой нивелира. С помощью нескольких отрезов проволоки стыкуют пластиковый держатель с клеммами и модуль, учитывая полярность. Аналогичным образом поступают с коннектором батарейки и двигателем.

Далее зеркальце проклеивают изолентой, чтобы не допустить повреждения поверхности. С тыльной стороны с помощью линейки находят середину, помечают маркером и по отметке приклеивают вал движка термоклеем.

Затем этим же клеем фиксируют «крону» на конце бруска, а двигатель с зеркалом – с торца. Вал двигателя нужно расположить за пределами бруска, иначе зеркало не сможет двигаться вокруг оси.

Важно! Лазерный модуль с держателем батарейки наклеивают последним, причем действуют как можно аккуратнее, ведь от ровности будет зависеть точность линий луча на разных поверхностях. После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них

Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат

После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них. Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат.

При закреплении нивелира на пузырьковом уровне и регулировки его положения относительно базы можно получить отлично различимую отметку. Работать с таким прибором можно по гипсокартону, плитке, ламинату и другим основаниям.

Преимущества самодельного инструмента

Несмотря на то, что высокую точность такой инструмент предоставить не может, в быту его использовать довольно выгодно. Разметка в любом случае будет точнее, а сам процесс значительно проще, чем при использовании водяного уровня. Именно по этой причине такое оборудование пользуется востребованностью среди бытовых потребителей. К положительным характеристикам инструмента относятся:

• большая длина луча;
• минимальная погрешность;
• большая скорость разметки.

Применение оборудования полностью оправдано для стен, пола, потолка и других опор подобного типа с любым видом поверхности. К альтернативной сфере применения относятся разметки таких объектов:

• приусадебные участки;
• строение забора;
• отделка фасадов.

Смекалка, аккуратность и точное следование выше описанных инструкций поможет существенно сэкономить финансовые средства и время. Перед тем, как тратить деньги на дорогостоящее оборудование, экономному человеку стоит задуматься, а может стоит изготовить прибор самостоятельно, сэкономив средства? Тем более, что его качество и удобство использования в быту соответствует дорогостоящему аппарату.

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

• призменные;
• ротационные;
• точечные.

Призменные приборы создают линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом

Ротационные аппараты относят к профессиональным инструментам. Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза. Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях

Конструкция нивелира и уровня на основе лазера

В лазерных уровнях и нивелирах используется принцип прямого указания цели – точки или линии на поверхности. Отслеживать их можно напрямую (при относительно слабом освещении) или через окуляр прибора.

Помимо точки или линии (след от пересечения световой плоскости с твердой непрозрачной поверхностью), нивелиры и уровни позволяют получить крестообразный указатель, а также одновременно использовать два и более излучателя.

За счет рассеивания луча лазера в плоскость такие приборы часто именуют «лазерный построитель плоскостей». В целом, набор функций устройства зависит от количества излучателей и оптических приспособлений для концентрации или рассеивания луча.

Лазерный уровень из пенопласта и емкости с водой

Созданные более точного механизма возможно при домашних условиях, добавив к конструкции некоторое составные части. Понадобится удобная емкость, которой можно свободно расположить механизм, пластыри или пластилин, плавучий элемент, в качестве него хорошо подходит плотный пенопласт.

Лазерный уровень производится своими руками, имеет некоторые особенности при процессе сборки, которые важно соблюдать для получения точного измерительного прибора

1. Небольшая емкость, в качестве которой могут быть неиспользуемая кастрюля либо ведро, заполняется водой.
2. На куске пенопласта необходимо закрепить лазерный индикатор, насадка должна быть точечной, крепление производится хомутом, пластилином или другим доступным способом. Усадка производится строго по вертикали, без отклонений, данном случае возможно упустить точность всей установки.
3. Установка резервуара производится на нужной высоте, включается указатель.
4. Плавно изменяя положение индикатора, отмечаются точки на стенах помещения, все отметки находятся ровно по отношению к горизонту.

Точности измерения в данном случае трудно добиться, однако при отделочных работах данный уровень вполне способен заменить примитивные системы разметки.

Вариант на штативе или регулируемой опоре

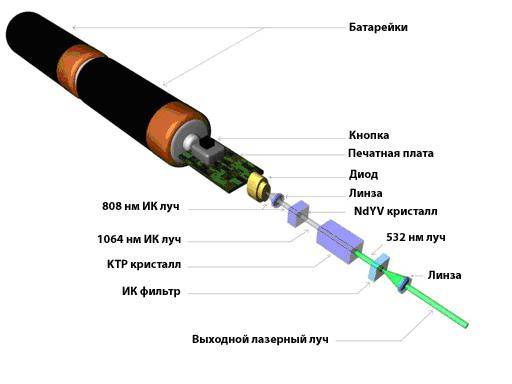

Устройство лазерной указки.

Лазерный уровень своими руками можно расположить на штативе или регулируемой подставке. Это будет довольно удобная и функциональная конструкция. Из инструментов понадобятся:

• дрель;
• набор гаечных ключей;
• молоток;
• игла.

В качестве материалов используем:

• деревянный брусок;
• лазерную указку;
• пузырьковый уровень;
• изоленту;
• пластиковые хомуты;
• скотч;
• гвозди, шурупы, саморезы или винты;
• пластиковая и деревянная плоскость одинакового размера (дощечки, плитки).

Задумка конструкции довольно проста – лазерная указка размещается на подвижном элементе. С помощью такого приспособления можно делать разметку на 360 градусов вокруг оси на одном уровне. Нам понадобится детская или более мощная лазерная указка, в зависимости от бюджета. Именно с этого небольшого элемента начинается работа. Как сделать такое устройство, описано ниже:

Виды лазерных уровней.

1. Начнем с модификации указки. Стеклянную или пластиковую линзу необходимо извлечь из насадки. Вместо нее можно внутри разместить небольшой кусочек картона или снаружи заклеить отверстие изолентой.
2. Далее с помощью иглы нужно проделать отверстие ровно по центру, где будет проходить луч. Небольшое отверстие, сделанное иглой, уменьшит рассеивание и увеличит точность прибора.
3. Следующий элемент – платформа. Чтобы сделать подвижную плоскость, можно соединить пластиковую пластину и деревянную дощечку одинаковых размеров саморезом. Такая деталь позволит нашему прибору поворачиваться вокруг оси.
4. На платформе размещаем пузырьковый уровень, а на нем резиновый амортизатор (кусочек резины подходящего размера).
5. На резине устанавливаем лазерную указку и закрепляем ее скотчем, хомутами или другим возможным способом.

Самодельная конструкция готова. Но ее необходимо испытать перед работой.

Для калибровки можно выбрать две точки, отметить их с помощью полученного лазерного уровня и соединить их ниткой или леской. Наклон проверить уровнем. Если нет никаких оплошностей, то оборудование подходит для создания отметок.

Как сделать лазер в домашних условиях из старого DVD привода

Найдите нерабочий или ненужный DVD привод, имеющий функцию записи со скоростью записи выше 16x, которые выдают мощность более 160 мВт. Почему нельзя взять пишущий CD, спросите вы. Дело в том, что его диод излучает инфракрасный свет, не видимый человеческим глазом.
Извлеките лазерную головку из привода. Для доступа к “внутренностям” открутите винты, находящиеся на нижней части привода и извлеките лазерную головку, которая также удерживается с помощью винтов. Она может находиться в оболочке или под прозрачным окошком, а может и вовсе снаружи. Самое сложное – извлечь из нее сам диод

Внимание: диод очень чувствителен к статическому электричеству.
Добудьте линзу, без которой использование диода будет невозможно. Можно использовать обычное увеличительное стекло, но тогда каждый раз его придется крутить и настраивать

Или можно приобрести другой диод в комплекте с линзой, а потом заменить его на диод, извлеченный из привода.
Дальше придется купить или собрать схему для питания диода и собрать конструкцию воедино. В диоде DVD привода в качестве отрицательного вывода выступает центральный контакт.
Подключите подходящий источник питания и сфокусируйте линзу. Осталось только найти подходящий контейнер для лазера. Можно для этих целей использовать металлический фонарик, подходящий по размеру.
Рекомендуем посмотреть этот ролик, где все показано очень подробно:

Лазерный уровень из пенопласта и ёмкости с водой

Для создания лазерного уровня данной конструкции своими руками нужно подготовить удобную ёмкость, кусок пластилина или пластырь, в общем, любую субстанцию или материал которым можно закрепить основную деталь. Естественно, понадобится указка лазерного типа и кусок пенополистирола. Сама же процедура сборки прибора происходит в соответствии с определённым планом действий.

1. Берётся небольшая ёмкость, которая заполняется до краёв водой. В качестве резервуара используют ведро либо старую кастрюлю.
2. На пенопласте закрепляется лазерная указка. Целесообразно использовать стандартную насадку проецирующую точку. Нужно постараться, чтобы лазерная указка размещалась на пенопласте как можно ровнее. Её крепление выполняется резинкой, хомутом или пластилином.
3. Резервуар с водой устанавливается на необходимой для разметки высоте.
4. Пенопласт с указкой помещается в воду.
5. Указка переводится во включённое положение.
6. Меняя положение пенопласта относительно центральной оси на размечаемых поверхностях, отмечаются точки. Все получаемые точки будут располагаться на одном уровне относительно горизонта.

Несмотря на то, что такие лазерные уровни сложно назвать идеальными, однако чёткость разметки достаточно высокая и такие самодельные конструкции имеют право на существование.

Лазерный уровень из пенопласта и ёмкости с водой

Для создания лазерного уровня данной конструкции своими руками нужно подготовить удобную ёмкость, кусок пластилина или пластырь, в общем, любую субстанцию или материал которым можно закрепить основную деталь. Естественно, понадобится указка лазерного типа и кусок пенополистирола. Сама же процедура сборки прибора происходит в соответствии с определённым планом действий.

1. Берётся небольшая ёмкость, которая заполняется до краёв водой. В качестве резервуара используют ведро либо старую кастрюлю.
2. На пенопласте закрепляется лазерная указка. Целесообразно использовать стандартную насадку проецирующую точку. Нужно постараться, чтобы лазерная указка размещалась на пенопласте как можно ровнее. Её крепление выполняется резинкой, хомутом или пластилином.
3. Резервуар с водой устанавливается на необходимой для разметки высоте.
4. Пенопласт с указкой помещается в воду.
5. Указка переводится во включённое положение.
6. Меняя положение пенопласта относительно центральной оси на размечаемых поверхностях, отмечаются точки. Все получаемые точки будут располагаться на одном уровне относительно горизонта.

Несмотря на то, что такие лазерные уровни сложно назвать идеальными, однако чёткость разметки достаточно высокая и такие самодельные конструкции имеют право на существование.
