Долбежный станок по дереву своими руками

Назначение долбежного станка

Устройство наилучшим образом подходит для автоматизированной обработки деталей из дерева. Это узкоспециализированный автомат, очень сильно напоминающий как своим внешним видом, так и перечнем основных конструктивных элементов станок для сверления. С помощью долбёжного станка в деревянной заготовке можно проделывать пазы, отверстия, гнёзда, выемки, каналы. Для получения профилей необходимых размеров станок оснащается дополнительной оснасткой.

Все долбёжные автоматы сходны по своим основным функциям. К их числу относятся:

• двухосевая регулировка рабочего стола при перемещении;
• измерение размера паза и расстояния между отверстиями с помощью специального измерительного инструмента.

Для обеспечения выполнения функций станки комплектуются набором механизмов. Это могут быть различные струбцины и крепёжные тиски, с помощью которых заготовку можно закрепить в различных плоскостях, под разными углами к обрабатывающей поверхности. Одной из самых распространённых разновидностей долбёжного агрегата является пазовальный станок.

Обратите внимание! С помощью механизма круговой подачи оператор может производить обработку по окружности в таких местах, до которых резец обычного строгального станка попросту не достанет. При продавливании и последующем высверливании центра заготовки на пазовальном станке по дереву можно изготавливать детали, соединяющиеся между собой пазо-шиповым способом

Передвижная каретка позволяет делать пазы ровными, а также абсолютно одинаковыми по длине с помощью пазовальной насадки. В процессе работы насадка одновременно осуществляет продавливание с помощью удара и сверление отверстий

При продавливании и последующем высверливании центра заготовки на пазовальном станке по дереву можно изготавливать детали, соединяющиеся между собой пазо-шиповым способом. Передвижная каретка позволяет делать пазы ровными, а также абсолютно одинаковыми по длине с помощью пазовальной насадки. В процессе работы насадка одновременно осуществляет продавливание с помощью удара и сверление отверстий.

Классификация и область применения

Долбежные станки различаются по нескольким оценочным критериям. Рассмотрим основные из этих критериев, которые применимы к узкоспециализированным долбежным станкам.

1. Материал обработки:

• малые — до 1 тонны;
• средние — от 1 до 10 тонн;
• крупные — свыше 10 тонн.

3. Управление подачей станка:

• с ручной подачей;
• с автоматической настраиваемой подачей.

4. Мощность приводного электродвигателя. Чем больше станок, тем мощнее устанавливается двигатель.

5. Диапазон частот рабочего хода долбяка, регулируемых коробкой скоростей.

6. Максимальные габаритные размеры обрабатываемой детали.

7. Максимальное режущее усилие, создаваемое ползуном. Определяет величину подачи и скорость обработки.

8. Точность обработки.

Есть несколько основных операций, которые характерны для выполнения на долбежном станке:

• создание отверстий различной формы, которые невозможно или сложно нарезать с использованием токарных или фрезерных операций;
• нарезание зубьев шестерен и зубчатых колес при помощи особого резца (рис. 4);

Рисунок 4. Резец долбежного станка для нарезания зубьев.

• создание шлицевых поверхностей, как внутренних, так и наружных;
• выдалбливание шпоночных пазов различной формы (рис. 5);

Рисунок 5. Создание шпоночного паза при помощи долбежного станка.

вырезание сложных форм в труднодоступных местах с использованием фасонных резцов.

Сегодня большинство операций, которые выполняет долбежный станок, возможно продублировать на станках другой направленности. Однако долбежные станки не теряют своей актуальности ввиду простоты их устройства, надежности и невысокой стоимости.

Современные станки с ЧПУ не выделяются в отдельную категорию. Операция долбления является одной из многих, которые могут реализовывать многофункциональные станки нового поколения.

Иногда на поверхности деревянной или металлической детали надо сделать углубление, паз, некую выемку материала.

Можно выполнить операцию вручную, но значительно быстрее и эффективнее будет применить долбежный станок. Интуитивно понятно, как работает такой агрегат довольно узкой специализации.

Профессиональные изделия дорогие и применяются в основном на производстве, а для домашних работ можно собрать станок своими руками.

Самодельный долбежный станок

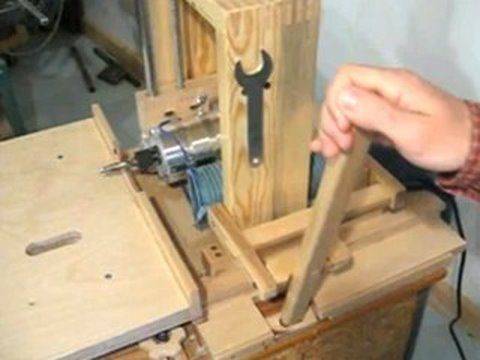

самодельный долбежный станок с вертикально расположенным исполнительным инструментом

Выбор сверлильно-долбежных станков достаточно велик, как и их стоимость. Поэтому для домашней столярной мастерской своими руками можно сделать небольшой долбежный станок. Мы представляем две модели: первая требует больших вложений труда, исполнительным механизмом второй будет ручной фрезер.

Станок из того, что можно найти в любом гараже

Чтобы своими руками сделать долбежные станки, необходимы навыки сварщика, токаря и разнообразный металлический хлам:

• электродвигатель, подойдет от стиральной машинки;
• кусок швеллера;
• металлический уголок 30 х 30 и уголок 50 х 50;
• толстая фанера;
• штыри;
• струбцины;
• обрезки труб;
• гайки 4 шт.

Изготовление самодельного станка по дереву:

• рама станка сваривается из швеллера, по которому на направляющих перемещается платформа. На левом конце швеллера привариваем площадку для крепления электродвигателя. В ней необходимо просверлить отверстия под крепежные болты;
• на правый конец своими руками привариваем металлическую пластинку длиной, равной ходу каретки. С каждой стороны швеллера должно выступать по 5 — 7 см. На выступающие части привариваем уголки 30 х 30 углом вверх — это будут рельсы для каретки;
• на рельсы накладываем такие же отрезки уголков и к ним перпендикулярно привариваем рельсы для поперечного перемещения, на которые накладываем вторые, приваренные уже к платформе. Из уголка собираем основу платформы, площадку вырезаем из дерева (фанеры);
• к платформе крепим самодельные струбцины, сделанные из штырей, гаек и отрезков труб;
• подключаем электрический провод с вилкой к двигателю;
• рельсы обильно промазываем солидолом и станок готов к работе.

Станок из ручного фрезера

площадка для фрезера с продольным рычагом

Долбёжный станок такой конструкции обладает несколькими преимуществами:

• сама фреза и обрабатываемый участок дерева находятся на виду, значит, процесс можно контролировать;
• можно задать горизонтальный уровень перемещения фрезы, то есть на множестве заготовок выполняются одинаковые гнезда.

Для изготовления своими руками понадобятся следующие материалы:

• брусок из дерева;
• фанера 10 мм;
• металлический штырь;
• саморезы;
• электролобзик;
• шуруповерт.

Процесс сборки станка своими руками:

• вырезаем из фанеры прямоугольник, размеры которого зависят от габаритов фрезера;
• прикрепляем на саморезы два бруска по кромкам. На бруски будут опираться рукоятки фрезера, это учитывается при выборе высоты. Фрезер должен выставляться по уровню, чтобы ось электромотора располагалась строго горизонтально;
• для крепления фрезера предусматривается металлический штырь. В брусках и основании фрезера под него просверливаются отверстия.

крепление фрезера на площадке

Установив фрезер, можно использовать его в качестве сверлильно- долбёжного станка. Однако перемещать и держать его придется вручную. Чтобы улучшить эргономику устройства, дополняем его толкателями-рычагами:

вырезаем из фанеры большой прямоугольник, на его длинный край с помощью саморезов крепим брусок. К бруску своими руками прикручиваем толкатель-рычаг в продольном направлении. Он будет перемещать инструмент по глубине.

Чтобы передвигать инструмент перпендикулярно, необходимо перемещать нижний фанерный пласт. Шток дополнительного рычага фиксируется к бруску справа на длинной стороне фанеры. К рабочей столешнице прикрепляем сустав с ручкой. Для качественного использования этого механизма необходимо, чтобы два листа фанеры плавно и легко скользили друг по другу. Поэтому можно один из них заменить металлическим листом, поставить на шарикоподшипники или натереть воском.

Первый видеоролик демонстрирует работу долбежного станка, изготовление которого мы описали:

Последовательность создания

Если вы уже нашли все необходимые материалы, то можете приступать к формированию станка. В ходе изготовления рекомендуем придерживаться этой инструкции:

• Используя швеллер, создайте раму для станка. Именно по этому узлу будет передвигаться платформа устройства. На левой стороне швеллера привариваем базис для крепления электрического мотора. В нем следует просверлить отверстия для болтов.
• На правую сторону швеллера необходимо приварить металлическую планку с длиной соответствующей ходу каретки. Пластина должна выступать на 5 мм с каждой стороны швеллера.
• На выступающие элементы пластины необходимо наварить уголки с размерами 30Х30. Элементы должны быть прикреплены углов вверх. Этот угол будет выполнять функцию рельс для каретки нашего станка.
• На уровне с продольными рельсами привариваем такие же уголки в поперечном направлении. Они необходимы для перемещения каретки в поперечной плоскости. На все рельсы накладываем такие же уголки, приваренные к платформе.
• Вырезаем из толстой фанеры площадку для платформы.
• Из гаек, отрезков трубы и штырей формируем самодельные струбцины и крепим их к платформе.
• Электрический кабель с вилкой присоединяем к мотору.

Перед использованием станка рельсы следует смазать солидолом.

Видео: самодельный долбежный станок.

Изготовление станка своими руками

Существует множество вариантов исполнения долбежного станка по дереву своими руками. Каждый мастер выполняет приспособление в соответствии с имеющимися запчастями, умением и потребностями.

Общая схема станка

При любом выборе сначала полезно составить чертежи будущего оборудования с выверенными размерами. Габариты установки должны соответствовать рабочим задачам и помещению. Не рекомендуется делать слишком большую станину, если не планируется обрабатывать крупные детали – за массивным рабочим местом неудобно работать с мелкими деталями и контролировать процесс.

При нечастых потребностях в долбежном устройстве целесообразно изготовить его в съёмном или переносном виде. На одном столе можно совместить несколько видов самодельных приспособлений (сверлильное, режущее и т.д.). Головка инструмента монтируется и снимается при необходимости, не загромождая рабочую поверхность станка, в небольших мастерских.

Станок со стационарным сверлом

Простейший вид самодельного приспособления из подручных материалов, которые всегда есть в домашней мастерской:

• швеллер;
• двигатель от старой бытовой техники;
• металлические уголки;
• толстая фанера;
• болты, гайки.

Последовательность изготовления:

1. Перпендикулярно рабочей поверхности стола установить кусок швеллера – он будет базой для перемещения платформы.
2. Сверху на задний край швеллера прикрепить мотор, на передний — приварить металлическую планку, длина которой равна ходу каретки.
3. На края планки приварить металлические уголки.
4. Перпендикулярно нижнему уровню платформы установить второй верхний, собранный по тому же принципу.
5. Соединить уровни между собой через сварной шов по уголкам.
6. Из фанеры вырезать подложку для платформы.
7. Обрабатываемую деревянную заготовку зафиксировать с помощью струбцин или тисков.
8. Перед началом работ рельсы смазать солидолом для обеспечения плавного хода.
9. Подключить электропроводку к мотору.

Сборка долбежного станка

Станок из ручного фрезера

Для изготовления долбежного станка в домашних условиях многие столяры предпочитают использовать ручной фрезер – подвижный рабочий инструмент имеет ряд преимуществ, по сравнению с жёстким креплением. Хороший обзор рабочей поверхности и возможность его перемещения расширяют функциональность устройства и позволяют контролировать глубину выборки.

Общая последовательность работ по изготовлению:

Делаем долбежный агрегат своими руками

1. Из листа фанеры толщиной около 10 мм вырезать прямоугольник по размерам фрезера.
2. Под ручки подложить деревянные брусья и закрепить саморезами.
3. Жёстко зафиксировать фрезер, прижав его к основанию металлическими штырями. Использовать уровень для правильной фиксации инструмента.
4. На другом фанерном основании закрепить рычаг движения и регулировки глубины фрезеровки.
5. На станине на металлические уголки установить направляющие для перемещения фрезера.
6. Соединить узлы агрегата в единую рабочую цепь.
7. Деревянную деталь для столярной обработки выставить на требуемом уровне, подложив бруски и зафиксировать с помощью тисков.
8. Подключить аппарат в сеть.

Самодельное оборудование не подойдёт для открытия мебельного цеха, но вполне покроет потребности домашнего мастера. При наличии навыков сварочных и токарных работ можно собрать сверлильно-долбежное устройство своими руками из подручных материалов и приспособлений.

Долбежный станок по дереву своими руками

При выполнении столярных работ, долбежный станок по дереву своими руками дает возможность сделать паз, гнездо, выбрать канавку. Вращающийся рабочий орган (сверло, фреза) совершает поступательное движение и возвращается в исходное положение. Для получения вытянутого паза заготовку перемещают перпендикулярно сверлу, совмещая просверленные отверстия в единую выборку.

Самодельный долбежный станок по дереву

Типы оборудования

Выбирать свой тип станка начинают с планирования объемов необходимой продукции в среднесрочной перспективе. Исходя из этого, определяют нужную оснастку для работы:

1. Производство строительных деталей, соединений деревянных элементов на мебельных предприятиях предполагает использование промышленных станков большой производительности.
2. Для разовых потребностей можно получить результат при помощи дрели и стамески. В этом случае придется затратить больше времени на выборку древесины и подгонку входящего шипа, но не будет простаивать самодельный долбежник без работы.
3. В частной мастерской, где потребность в этом виде обработки периодически возникает, лучше поставить самодельный долбежный станок, дающий возможность быстро сделать несколько деталей из дерева.

Оборудование промышленного производства для небольших столярок часто имеет вертикальный ход рабочего органа по отношению к столу. У долбежного станка по дереву своими руками применяют более удобное для ручных операций горизонтальное расположение сверла. Исключения составляют установки, переделанные на базе пресса, сверлильного или фрезерного станка.

Особенности устройства

Сначала необходимо не только представить, какая будет конструкция у долбежника по дереву, но и разработать чертежи с выверенными размерами. Скомпоновать требуется такие основные части:

• сварная устойчивая рама из швеллера и уголка (50×50 мм, 30×30 мм) высотой 0,9 – 1 м;
• электродвигатель мощностью 0,75 – 2 кВт, 220/380 В;
• вал со шкивом ременной передачи вращающего момента от двигателя на одном конце, патроном под максимально требуемый размер долбежного инструмента (до Ø 16 мм) – с другого конца;
• столешница из металла или ДСП с ограничителем подачи на сверло, плавно настраиваемая по высоте (может иметь рычажную подачу, как по горизонтали, так и по вертикали для сложных проточек);
• прижимы (струбцины);
• пульт вкл/откл.

Габариты рабочей зоны определяют из планируемых размеров обрабатываемых деталей. Не стоит делать слишком большой стол «на будущее».

Оснащать дополнительными опциями самодельный долбежник можно, исходя из собственного опыта и потребностей – совмещать на одном столе функции ручного фрезера, строгального и пильного станков. В таком комбинированном случае незадействованные режущие головки и не участвующие в процессе обработки дерева приспособления снимаются, остаются только технологические проемы в плите стола.

При установке рабочим органом ручного фрезера нужно уделять особое внимание центровке оси двигатель-фреза по горизонтали. Если в качестве плиты стола станка используется фанера (толщина не меньше 10 мм), то упор корпуса фрезера должен быть выполнен на деревянные бруски, а прижимать сверху металлический стержень

Если в качестве плиты стола станка используется фанера (толщина не меньше 10 мм), то упор корпуса фрезера должен быть выполнен на деревянные бруски, а прижимать сверху металлический стержень.

Подвижные платформы

Плита с обрабатываемой деталью может быть в подвижном варианте исполнения. В самодельных долбежных станках по дереву используют 2 вида такого решения:

• каретка на направляющих из уголка 30×30 мм;
• рычажная подача исполнительного режущей головки или листа с заготовкой (продольный и поперечный движущие рычаги).

Подвижность резца позволит зрительно контролировать заглубление сверла. Движение плиты рычагом дает возможность точнее рассчитывать усилие, соблюдать размер и чистоту долбежной обработки.

Инструмент

На долбежник по дереву, сделанный по чертежам своими руками, многие предпочитают ставить обыкновенное сверло. Им привычней работать. Начать работать специальным инструментом без навыков сразу получается не у всех (из переписки на форумах). Однако, освоившие профессиональные долбежные сверла и фрезы, предпочитают только их из-за качества полученных пазов, проточек.

Долбежные сверла

Такой инструмент пригоден для обработки мягких и твердых пород древесины, может точно вырезать стандартное гнездо в готовом изделии (двери, мебель заводского производства).

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Выбор долбёжного оборудования по металлу

Приступая к выбору долбёжного станка, следует принимать во внимание ряд факторов. Действуя подобным образом, можно гарантировать длительный срок службы оборудования и бесперебойную его работу на протяжении долгого времени

В первую очередь следует рассмотреть такой параметр, как допустимая высота заготовки деталей для устройства. Он может иметь различные значения, которые определяются, прежде всего, типом обрабатываемой поверхности.

Наряду с этим, внимания заслуживает и заявленная мощность станка, размер долбяка и возможности его регулирования. Нелишним будет поинтересоваться о наличии у устройства поперечного и продольного хода и значении допустимого угла наклона.

Важной характеристикой, которая определяет качество работы долбёжного станка, является скорость движения рабочего инструмента. Демонстрировать устойчивость в процессе эксплуатации в состоянии лишь изделия, которые оборудованы массивной тумбой

Это позволяет заметно упростить обработку деталей.

На этапе выбора оборудования следует учесть и размер стола, поскольку это непосредственным образом определяет удобство работы с аппаратом.

Самодельный долбежный станок

самодельный долбежный станок с вертикально расположенным исполнительным инструментом

Выбор сверлильно-долбежных станков достаточно велик, как и их стоимость. Поэтому для домашней столярной мастерской своими руками можно сделать небольшой долбежный станок. Мы представляем две модели: первая требует больших вложений труда, исполнительным механизмом второй будет ручной фрезер.

Станок из того, что можно найти в любом гараже

Чтобы своими руками сделать долбежные станки, необходимы навыки сварщика, токаря и разнообразный металлический хлам:

• электродвигатель, подойдет от стиральной машинки;
• кусок швеллера;
• металлический уголок 30 х 30 и уголок 50 х 50;
• толстая фанера;
• штыри;
• струбцины;
• обрезки труб;
• гайки 4 шт.

Изготовление самодельного станка по дереву:

• рама станка сваривается из швеллера, по которому на направляющих перемещается платформа. На левом конце швеллера привариваем площадку для крепления электродвигателя. В ней необходимо просверлить отверстия под крепежные болты;
• на правый конец своими руками привариваем металлическую пластинку длиной, равной ходу каретки. С каждой стороны швеллера должно выступать по 5 — 7 см. На выступающие части привариваем уголки 30 х 30 углом вверх — это будут рельсы для каретки;
• на рельсы накладываем такие же отрезки уголков и к ним перпендикулярно привариваем рельсы для поперечного перемещения, на которые накладываем вторые, приваренные уже к платформе. Из уголка собираем основу платформы, площадку вырезаем из дерева (фанеры);
• к платформе крепим самодельные струбцины, сделанные из штырей, гаек и отрезков труб;
• подключаем электрический провод с вилкой к двигателю;
• рельсы обильно промазываем солидолом и станок готов к работе.

Станок из ручного фрезера

площадка для фрезера с продольным рычагом

Долбёжный станок такой конструкции обладает несколькими преимуществами:

• сама фреза и обрабатываемый участок дерева находятся на виду, значит, процесс можно контролировать;
• можно задать горизонтальный уровень перемещения фрезы, то есть на множестве заготовок выполняются одинаковые гнезда.

Для изготовления своими руками понадобятся следующие материалы:

• брусок из дерева;
• фанера 10 мм;
• металлический штырь;
• саморезы;
• электролобзик;
• шуруповерт.

Процесс сборки станка своими руками:

• вырезаем из фанеры прямоугольник, размеры которого зависят от габаритов фрезера;
• прикрепляем на саморезы два бруска по кромкам. На бруски будут опираться рукоятки фрезера, это учитывается при выборе высоты. Фрезер должен выставляться по уровню, чтобы ось электромотора располагалась строго горизонтально;
• для крепления фрезера предусматривается металлический штырь. В брусках и основании фрезера под него просверливаются отверстия.

крепление фрезера на площадке

Установив фрезер, можно использовать его в качестве сверлильно- долбёжного станка. Однако перемещать и держать его придется вручную. Чтобы улучшить эргономику устройства, дополняем его толкателями-рычагами:

вырезаем из фанеры большой прямоугольник, на его длинный край с помощью саморезов крепим брусок. К бруску своими руками прикручиваем толкатель-рычаг в продольном направлении. Он будет перемещать инструмент по глубине.

Чтобы передвигать инструмент перпендикулярно, необходимо перемещать нижний фанерный пласт. Шток дополнительного рычага фиксируется к бруску справа на длинной стороне фанеры. К рабочей столешнице прикрепляем сустав с ручкой. Для качественного использования этого механизма необходимо, чтобы два листа фанеры плавно и легко скользили друг по другу. Поэтому можно один из них заменить металлическим листом, поставить на шарикоподшипники или натереть воском.

Первый видеоролик демонстрирует работу долбежного станка, изготовление которого мы описали:

Изготовление своими руками

Дома по чертежу вполне реально собрать самодельный долбёжный станок по дереву. На основание (рабочий стол) размерами не менее 350 х 350 х 20 мм вертикально крепится стальная стойка диаметром 40 мм с продольным пазом и проточкой на одном из концов. Высота стойки должна составлять не менее 500 мм. Стойка проточенным концом вставляется во фланец. Соединение стойки с фланцем – сварное, фланца с основанием – резьбовое.

Для изготовления консоли станка применяются два цилиндра: оправочный и стоечный. Они свариваются стальным квадратом. Консоль удерживается от проворачивания следующим образом:

• с помощью фиксирующего винта в стоечном цилиндре;
• с помощью стопорного винта в оправочном цилиндре.

На концы стоечного цилиндра приваривается ось для расположения на ней рычагов подачи. Материал для изготовления рычагов – полоса 30 х 8 мм. Рычаги с тягами соединяются шарнирами и болтами.

Суппорт по своей форме похож на обычные тиски. Крепление заготовок производится внутри трёхкулачкового патрона сверху подвижной площадки. Правильно смонтированный суппорт обеспечивает подачу обрабатываемой детали идеально к плоскости резца на всю глубину обработки. Таким станком можно максимально быстро выполнить углубления в дереве требуемой глубины.

Похожие материалы:

Принцип работы

По назначению долбёжные станки делятся на два типа: стандартные и специализированные. Стандартные долбежные станки – это универсальные агрегаты, с помощью которых можно осуществлять самые разнообразные операции. Специализированные устройства предназначаются для обработки сложных деталей – пуансонов, зубчатых колёс и прочего.

Станки приводятся в действие с помощью привода. Он может быть оснащён тремя различными типами механизмов:

• кривошипным;
• гидравлическим;
• с вращающейся кулисой.

Основной обрабатывающий инструмент – полый металлический резец (долото) со сверлом квадратного сечения внутри. Он закреплён на вертикальном движущемся ползуне. Каретка позволяет высверливать в заготовке ровные пазы очень больших размеров.

Принцип работы долбежного станка двухрежимный. В случае простого режима обработка производится многократным прикосновением резца к заготовке в различных точках одной плоскости. Так, например, высверливается ряд параллельных отверстий одинакового диаметра и глубины. Станок с простым режимом работы можно изготовить вручную.

При сложном режиме обработка заготовки производится в различных плоскостях, с многократными поворотами каретки с резцом в различных направлениях, под разными углами. Таким образом можно высверливать пазы и углубления в труднодоступных местах детали. Агрегаты, работающие в сложном или комбинированном режимах, изготавливаются только с помощью профессионального оборудования. Дома самостоятельно изготовить такую установку практически нереально.

Монтаж устройства

Когда создается самодельный станок по дереву самостоятельно, его рама делается из швеллера, по которой посредством направляющих будет выполнять движение платформа. На конце слева устройства стоит зафиксировать площадку для одного двигателя и создать в ней квадратное отверстие для специальных болтов при помощи сверла.

Пластина из металла ставится на, конец с правой стороны и приваривается. С каждой части швеллера нужно оставить припуски семь сантиметров. На эти открытые части ставится уголок маленького размера — его уголки должны смотреть вверх, это поможет сделать рельсы для каретки.

Когда делается этот станок, на рельсы необходимо наложить углы, приваривая заранее перпендикулярно рельсы для специального перемещения. Из уголка создается основание платформы, площадка делается из фанеры или дерева. Струбцины быстро собираются из кусков труб, гаек, а потом закрепляются к платформе при использовании саморезов. На новом, завершающем, этапе необходимо подсоединить к двигателю специальный устроенный привод с вилкой.

Есть еще один способ создания станка. Чтобы сделать горизонтальный сверлильный станок по дереву, нужно собрать определенные материалы. Список материалов и инструментов, которые нужно взять:

• Электрический мотор (к примеру, от старой машины для стирки).
• Веллер и корвет 91 или 92.
• Два угла с габаритами 30Х30 и 50Х50.
• Кусок крепкой фанеры.
• Четыре гайки.
• Болты.
• Штативы.
• Части труб.

https://youtube.com/watch?v=JPCOMLFYxHI

Если вы уже отыскали все нужные материалы, то можете переходить к созданию инструмента. В ходе создания лучше придерживаться следующей инструкции:

• Применяя швеллер, нужно изготовить рамку для устройства. Именно по этому узелку будет двигаться платформа прибора. На левой части швеллера нужно приварить базис для закрепления вашего мотора. В нем стоит создать дырки для болтов.
• На одну часть швеллера нужно приварить планку из металла с длиной, которая подходит ходу каретки. Пластинка должна выступать на пять мм со всех сторон устройства.
• На открытые детали пластины нужно наварить углы с габаритами 30 на 30. Детали должны быть присоединены углом вверх. Этот уголок будет производить функцию рельс для каретки вашего инструмента.
• На уровне со специальными рельсами нужно приварить похожие углы в поперечном направлении. Они нужны для движения каретки в такой же плоскости. На все рельсы придется наложить идентичные уголки, присоединенные к платформе.
• Далее, потребуется вырезать из плотной фанеры специальную площадку.
• Из гаек, кусков трубы и штырей создать простые струбцины и закрепить их к платформе.

Изготовление ЧПУ станка

Изготовление ЧПУ станка немного отличается от технологии создания обычного станка тем, что здесь имеется программа, которая будет контролировать его работу. Однако, как и многие другие станки, в его основе лежит балка с прямоугольным сечением.

Важно для скрепления использовать не сваривание, а болты, так как это обеспечит большую прочность (вибрация на болты оказывает меньшее воздействие, чем на сварочные швы). Постарайтесь предусмотреть возможность перемещения станка по вертикали

Это предоставит вам большее поле для экспериментов и использования вашей фантазии

Постарайтесь предусмотреть возможность перемещения станка по вертикали. Это предоставит вам большее поле для экспериментов и использования вашей фантазии.

При сборке лучше всего начать с моторов. Они должны работать на электричестве и быть шагового типа. Прикреплять их надо прямо на ось, вертикально. Один будет двигать фрезер горизонтально, другой – вверх и вниз. После установки двигателей, переходите к прикреплению оставшихся частей конструкции.

Передаваться вращательные движения будут через систему ремней. Это обеспечит работу узловой системы.
