Эксплуатация бензопилы партнер 350

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Основные неисправности и их устранение

По тем или иным причинам, инструмент может выйти из строя. Перед тем как разобрать бензопилу, необходимо подготовиться. Ведь одних рук отремонтировать бензопилу мало, понадобятся слесарные инструменты.

В основном бензопила не заводится по 2-м причинам: отсутствие искры и проблемы с поступлением топлива из карбюратора в цилиндр. Это проявляется так: бензопила не заводится или работает с перебоями. При увеличении оборотов глохнет.

Вначале очищаем внешний корпус от пыли и грязи. После этого снимаем крышку, также очищаем ее внутреннюю поверхность. Выкручиваем свечу, очищаем её, проверяем зазор между электродами. При необходимости делаем регулировку зазора. Надеваем провод на свечу и подносим к корпусу, дергаем за стартер. Если видим искру, значит, система зажигания в порядке. При необходимости можно заменить свечу. Наряду со свечой необходимо проверить и очистить топливный фильтр. После обратной сборки пила должна завестись.

Следующей проблемой является сбой настроек карбюратора. Зачастую это происходит от вибрации двигателя после долгой работы. Необходимо по новой отрегулировать. Имеются 3 регулировочных винта: S (холостой ход), H (максимальные обороты), L (минимальные обороты).Настраиваем их согласно инструкции.

Это две основные причины, которые влияют на завод и работу бензопилы. Для их устранения нет необходимости осуществлять полную разборку бензопилы. Устранение других видов неисправностей требуют значительных навыков, к примеру, разобрать карбюратор сможет каждый, а собрать нет. Полную разборку и устранение других неполадок лучше доверить специалистам. Иногда требуются специализированные ключи, не входящие в комплект обычных слесарных инструментов. Покупка их может стать более затратной, чем обращение в ремонтный центр.

В целом бензопила весьма неплохая. Достаточно надежная бензопила при правильной эксплуатации и своевременной профилактике.

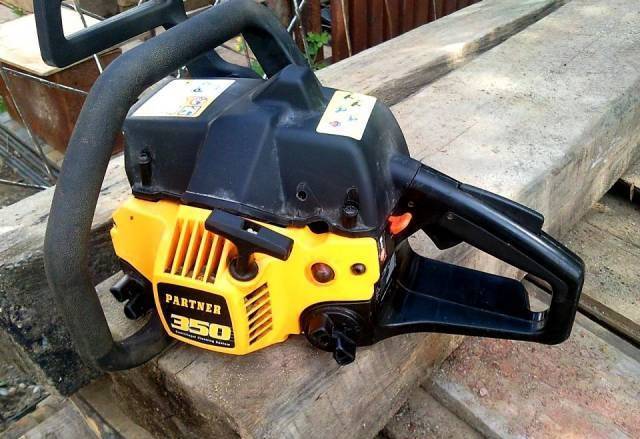

Популярная среди садоводов бензопила Partner 350 успешно сочетает в себе выносливость, возможность справляться с самыми сложными бытовыми задачами и экономичность. Эта модель хорошо переносит эксплуатацию в сложных погодных условиях, что дает возможность использовать ее, как летом, так и зимой, без риска непредвиденной поломки основных рабочих узлов

Плюсы и минусы бензопилы Partner 350

Любое техническое устройство обладает определенными преимуществами и недостатками. Не является в этом отношении исключением и рассматриваемый инструмент. Если говорить о плюсах, то у этой пилы они заключаются в следующем:

  • Прибор поставляется от известного производителя, что является гарантией высокого качества и отсутствия проблем с обслуживанием.
  • Двигатель имеет особое приспособление — праймер, который облегчает его запуск, что особенно актуально в холодное время года.
  • Поршни и цилиндры двигателя имеют хромированное покрытие, повышающее рабочие характеристики мотора и увеличивающее его ресурс работы.
  • Благодаря малому весу и небольшой длине шины обеспечивается более легкий контроль инструмента.

В то же время эта модель обладает и рядом недостатков, хотя они являются не столь значительными.

  • Пусть добраться до воздухофильтра несколько проблематично, а также нет возможности визуально наблюдать за уровнем смазки, это не сильно влияет на качество работы инструмента.
  • При использовании модификации с удлиненной шиной инструмент не способен развить высокую мощность. Однако удивляться этому не стоит.
  • При условии несоблюдения трех основных правил — изменения характеристик конструкции без одобрения изготовителя, увеличения нагрузки на двигатель и нарушения требований инструкции по эксплуатации, не стоит удивляться ухудшению работы прибора.

Сколько стоит карбюратор

Мастера из ремонтных мастерских утверждают, что японский оригинальный карбюратор Walbro стоит от 6 000 до 8 000 руб. Практически столько же, сколько вся бензопила Партнер 350.

При таком раскладе цен есть резон купить вместо ремкомплекта карбюратор в сборе и лично убедиться на практике в его работоспособности.

В случае неудачи негодный карбюратор можно использовать на запчасти.

Карбюраторы Walbro, используемые на бензопилах Партнер 350 не имеют каких-либо серьезных недостатков, практичны и надежны в работе. Поэтому, еще до покупки пилы, стоит убедиться в том, что на приобретаемом инструменте установлен именно он. Тогда уж точно длительное время не надо будет задаваться вопросом регулировки карбюратора на бензопиле Партнер 350.

Бензопила «Партнер» 350 неисправности и их устранение

Наиболее уязвимыми системами 350-й бензопилы от бренда «Partner» являются:

  • моторная часть;
  • система зажигания;
  • нарушения подачи смазки.

Диагностика поломок двигателя

Если мотор работает с проглохами или вовсе не заводится, причины могут быть следующие:

  • отсутствие поступления бензина или воздуха;
  • нет искры для воспламенения.

Для более точного анализа ситуации, необходимо:

убедиться, что топливо достигает карбюраторной части – если нет, то:

  • бензобак пилы пустой:
  • забилась поплавковая игла;
  • прекращен доступ воздуха в топливный бак;
  • забился бензиновый фильтр. Эти поломки устраняют прочисткой очистительных систем, перезаправкой бензопилы качественным топливом.

если бензин доходит до карбюратора, исследуют на дефекты свечу – она должна быть сухая и с правильным зазором. По внешнему ее состоянию можно судить о возможных неисправностях всего инструмента (см. рисунок ниже).

  • Если после присоединения к заземленному проводу она не дает искру, проблема в самой свече, которую, вероятно, придется заменить. Помимо свечи, часто из строя выходят и другие запчасти – катушка или коммутатор зажигания;
  • обнаружение мокрой свечи – верный признак того, что свечу заливает. Это может быть связано с:
  • неправильными или сбоем заводских настроек карбюратора;
  • заливкой карбюраторного блока топливом.,

В любом случае, необходимо обновить настройки карбюратора.

Регулировка карбюратора

  • прогреваем двигатель;
  • закручиваем винт L до упора, после чего – ослабляем на четверть;
  • если пила продолжает глохнуть на холостых, прокручиваем жиклер Т;
  • для корректной работы бензопилы «Partner» под нагрузкой винтом Н добиваемся максимальных оборотов.

Для инсталляции желательно иметь под рукой универсальный ключ и тахометр (счетчик вращения коленвала). Карбюраторную инсталляцию и регулировку зажигания производят еще на заводе «Partner». Поэтому абсолютно новую пилу перенастраивать не нужно.

Неисправности системы подачи масла

Ситуация, когда цепная смазка непроизвольно вытекает из корпуса бензопилы и не доходит до режущих деталей, указывает не необходимость ремонта масляного насоса, прочистку маслоподающих патрубков или их замену исправными запчастями. Кроме того, потеки смазки могут говорить о разгерметизации соединения трубок и масляного картера. Если вовремя не устранить эти поломки, цепь начнет перегреваться, вытянется и преждевременно выйдет из строя.

Ремонт бензопилы «Партнер» 350 своими руками должен выполняться только людьми, которые разбираются в ее устройстве и принципе работы. Только в таком случае можно надеяться, что замена ведущей звездочки или коленчатого вала будет выполнена верно и безопасно для дальнейшей работы.

Бензопила Partner 350 пользуется высоким спросом, как среди начинающих садовников, так и среди опытных вальщиков. Модель сочетает в себе надежность, высокое качество сборки, а также экономичность

Важное преимущество инструмента заключается в его низкой цене. Это делает пилу доступной практически для каждого покупателя

Основные неисправности

Для бензопилы Партнер характерными являются следующие типы неисправностей:

  • нарушения работы двигателя, например, проблемы с зажиганием, подачей топлива или выхлопной и поршнево-цилиндровой системами;
  • выход из строя узлов карбюратора, например узла муфты, тормоза цепи или системы смазки.

Причины сбоев могут быть разными, но чаще всего это неправильная эксплуатация, недостаточное количество масла или некачественная топливная смесь.

Как снять и разобрать

Исправление неисправностей карбюратора бензопилы возможно только после того, как деталь эту будет снята. А для этого нужно разобрать непосредственно бензопилу. Выполнять эту работу придется в следующей последовательности:

  1. Снять все узлы в строгом порядке. Сначала крышку тормоза цепи и пильную гарнитуру, затем верхнюю крышку, рукоятку пилы и стартер.
  2. После того как эти части будут сняты, необходимо прочистить пилу с помощью компрессора с насадкой.
  3. После этого нужно заткнуть впускное окно, поскольку есть риск попадания грязи и посторонних предметов внутрь.

Чистка

Чистить карбюратор можно разными способами, чаще всего делают это воздухом. Последовательность выполнения работы следующая:

  1. Открутить верхний болт крышки детали.
  2. Снять прокладку клапанов. После этого нужно сеточку продуть сжатым воздухом. При этом дуть надо не вплотную, а на небольшом расстоянии.
  3. Других частей карбюратора снимать не надо. Для чистки поверхности можно использовать специальную жидкость.
  4. Теперь карбюратор нужно собрать, крепя детали в обратной последовательности.

Другие ремонтные работы

Для эффективной работы бензопилы Партнер могут потребоваться и другие ремонтные работы. Выполнить руками своими ремонт несложно.

Наиболее частой проблемой является отсутствие:

  • искры в свече (нужно либо прочистить зазор на свече, либо сменить катушку или маховик на аналогичные детали);
  • подачи топлива (причиной может быть засор шланга или топливного фильтра);
  • подачи воздуха (требуется промывка воздушного фильтра).

Необходимость регулировки

Чтобы разобраться, каким образом производится регулировка бензиновой пилы «Партнер-350», нужно еще на первой стадии как можно подробнее изучить конструкцию этого узла. Понимание принципов его функционирования и знакомство с особенностями его деталей поможет выявить причину неисправности своими силами. Карбюратор является одним из главных узлов двигателя. Его предназначение заключается в подготовке и дальнейшей подаче топливной смеси, состоящей из бензина и кислорода. В случае нарушения требуемых пропорций этих ингредиентов двигатель начинает функционировать неправильно, а в дальнейшем выходит из строя полностью.

Самостоятельная регулировка карбюратора Партнер 350

Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.

Первый этап регулировки

На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.

Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.

Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.

Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.

Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.

Второй этап

После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.

В таком положении винта (L), бензопила должна уверенно работать на холостых. Если холостых сильно много или мало, то они корректируются при помощи винта положения заслонки дросселя (Т).

Далее, при помощи винта качества, устанавливаются максимальные обороты.

Важно: стоит помнить, что правильная регулировка максимального количества оборотов двигателя возможна только при наличии тахометра. На слух определить число оборотов можно только примерно

Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна.

Согласно техническим характеристикам Партнер 350, для него можно максимально устанавливать 12500 оборотов в мин.

Регулировка без помощи тахометра

Регулируя карбюратор без тахометра, необходимо ориентироваться на звук бензопилы и её выхлоп. Если пила сильно дымит, это признак неправильной регулировки. Для устранения, необходимо немного закрутить винт количества (L). Если бензопила плохо набирает максимальные обороты, но при этом хорошо работает на холостых, то необходимо при полном нажатии на газ потихоньку закручивать винт (H), до тех пор, пока пила не заработает легко.

В видео ниже представлена инструкция по самостоятельной регулировке карбюратора пилы Партнер 350 без применения тахометра. На данном видео показан не профессиональный мастер, а обычный пользователь, который используя правильный алгоритм, качественно отрегулировал свою бензопилу.

Как отрегулировать

Настройка карбюратора бензопилы Партнер своими руками требует подготовки следующих инструментов:

  • тахометр (электронный счетчик частоты вращения коленчатого вала);
  • шлицевая отвертка;
  • комплект фильтров (их замена является частью процесса регулировки).

Отрегулировать карбюратор на бензопиле Партнер 352 или другой модели можно только в том случае, если предварительно выполнить очистку от грязи. Для этого лучше всего использовать компрессор с воздушной насадкой. Сама же регулировка выполняется в несколько этапов:

  1. Для доступа к регулировочным винтам нужно снять крышку. Также к ним есть доступ через специальные отверстия с левой стороны карбюратора. При этом необходимо помнить, что левый винт является винтом качества (маркировка H), а правый — количества (маркировка L).
  2. После этого надо винты полностью закрутить, а затем ослабить на ⅕ оборота.
  3. Затем бензопилу нужно запустить, поскольку настроить карбюратор можно только при горячем двигателе.
  4. После этого винт регулировки количества требуется закрутить по часовой стрелке до максимальных оборотов двигателя. По достижении такого результата винт нужно открутить против часовой стрелки на ¼ оборота. После этого бензопила должна работать на холостых. Если оборотов слишком мало или много, то используют дроссельную заслонку.
  5. Теперь с помощью винта качества устанавливают максимальные обороты. Данный параметр определяется тахометром. Максимально возможное значение легко просмотреть в инструкции. Например, для мотопилы Партнер 350 данное значение равно 12500 об/мин

Если же тахометра нет, то определить качество регулировки можно визуально. Если при работе инструмент сильно дымит, то винт количества нужно немного прикрутить. Возможен и другой вариант. Бензопила может хорошо работать на холостых оборотах, но плохо на максимальных. Исправить ситуацию способна закрутка винта качества, при этом газ нужно держать полностью зажатым.

  • https://vsekarby.ru/benzoinstrument/benzopily/karbyurator-partner-350.html
  • https://benzopilok.ru/remont/karbyurator/kak-otregulirovat-na-benzopile-partner-350.html
  • https://specmahina.ru/benzopila/regulirovka-karbyuratora-partner.html

Изучение инструкции по эксплуатации бензопилы Партнёр 350

  • перечень комплектующих узлов и деталей;
  • информацию, как правильно читать символы на оборудовании;
  • технику безопасности при работе с пилой и соблюдения технологии лесопильных работ;
  • инструкцию последовательности сборки инструмента;
  • правильный состав смесей горючего и требования к смазке цепей;
  • инструкции по техническому обслуживанию отдельных узлов;
  • таблицу неполадок и способы их устранения;
  • технические характеристики бензопилы Partner.

Официальные документы, разработанные в помощь владельцам техники, несут исчерпывающую информацию о правильной эксплуатации пилы.

Недостатки пилы

На российском рынке можно встретить не очень качественные подделки бензопилы Партнер 350, что не только является дополнительным свидетельством ее популярности, но и вредит бренду в целом. Да и другие модели этой торговой марки пользуются успехом у дачников и фермеров.

Если вы готовы рассматривать Партнер 350 в качестве своего домашнего инструмента для распиловки нетолстых деревьев, обрезания сучьев и других не очень объемных работ, то должны знать и минусы, чаще других называемые их владельцами:

1. Не очень качественная система гашения вибрации, в результате чего руки устают довольно быстро. Но, учитывая то, что это бытовой инструмент, требующий 15 – 20-минутного отдыха через каждые 20 – 25 минут работы, с этим недостатком можно смириться.

2. Подтекание масла из системы смазки цепи, которым, впрочем, страдает большинство бензопил, снабженных ею, включая и более именитую родственницу бензопил Партнер – Хускварну.(ссылка)

3. Отсутствие визуального контроля за уровнем масла, что не очень удобно в работе, а эксплуатация пилы без смазки приведет к быстрому растяжению, перегреву и износу цепи.

Конечно, вы сможете при помощи этой пилы свалить дерево толщиной до 30 – 35 сантиметров, но основное ее предназначение – работа на участке. Поэтому, в заключение предлагаем вам наиболее объективный видеообзор данной модели:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

  • перечень комплектующих узлов и деталей;
  • информацию, как правильно читать символы на оборудовании;
  • технику безопасности при работе с пилой и соблюдения технологии лесопильных работ;
  • инструкцию последовательности сборки инструмента;
  • правильный состав смесей горючего и требования к смазке цепей;
  • инструкции по техническому обслуживанию отдельных узлов;
  • таблицу неполадок и способы их устранения;
  • технические характеристики бензопилы Partner.

Официальные документы, разработанные в помощь владельцам техники, несут исчерпывающую информацию о правильной эксплуатации пилы.

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

  • дефектная свеча (устраняется только заменой на заведомо исправную);
  • обрыв проводов в системе;
  • неисправность кнопки управления зажиганием;
  • дефектная катушка зажигания;
  • отсутствие зазора между катушкой и маховиком;
  • обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

  • износ ЦПГ;
  • тепловые задиры цилиндра или поршня;
  • задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.
