Электрические резьбонарезные клуппы

Виды клуппов

Клуппы — довольно простые, похожие инструменты, хотя и среди них есть особенности. Они отличаются:

• по шагу резьбы или ее направлению;
• по удобству работы, например, в труднодоступных местах;
• по размеру и другим параметрам.

Однако главный признак, по которому их можно разделить, — это принцип работы. Выделяются:

• ручной инструмент;
• электрический.

Общими качествами, присущими обоим видам, являются:

• возможность сделать резьбу на трубе даже с очень большим диаметром;
• при условии необходимых навыков — точность работы.

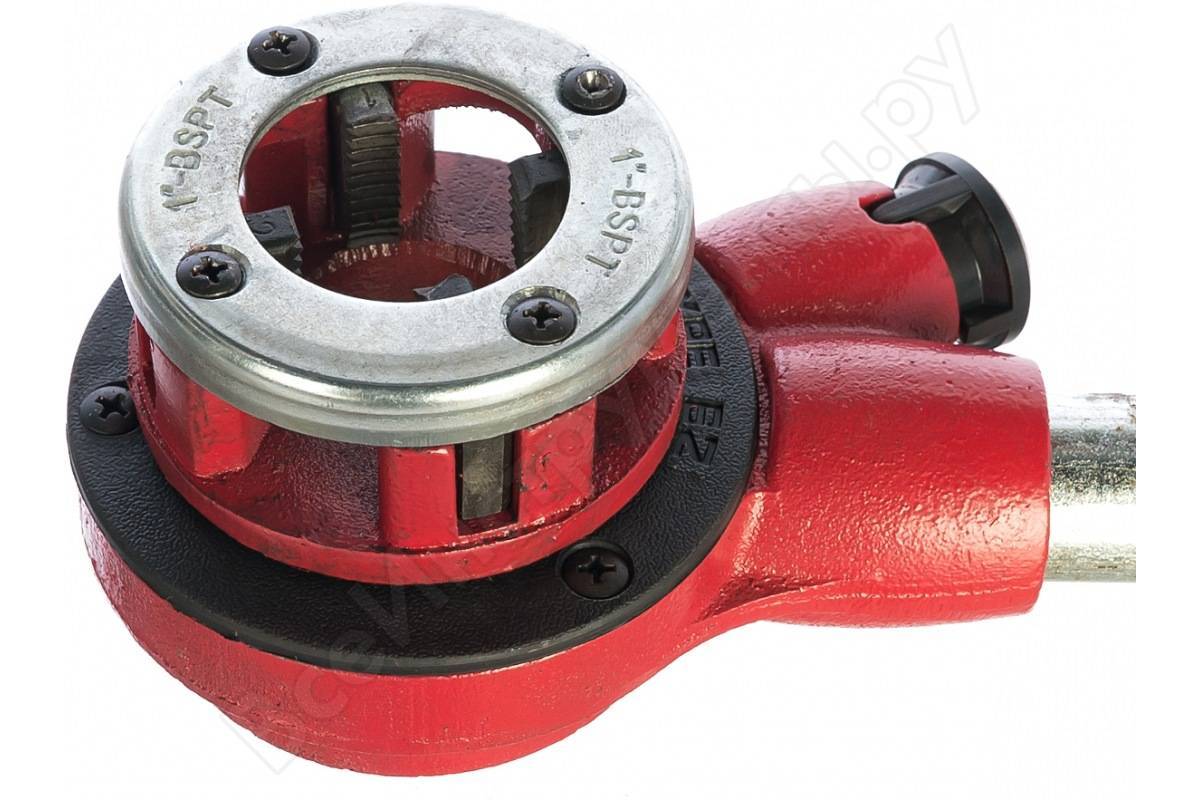

Ручной

Держатель для ручного клуппа может быть:

1. Из двух стержней, выполненных из металла. Во время работы их держат и производят вращение. Такой вариант встречается чаще остальных.
2. Одинарные ручки. Их удобно приводить в движение одной рукой. Это позволяет лучше использовать в трудных для доступа местах. Встречаются реже.
3. Иногда можно найти держатель в виде ключа-трещотки.

В последнем случае конструкция облегчает процесс работы, вращение. Однако стоит помнить о минусах трещотки:

1. В любом механизме действует закономерность: чем он сложнее, тем быстрее выходит из строя.
2. В продаже практически всегда китайские дешевые образцы. Качество материала низкое.
3. Отдельные виды сплавов труб прочнее. Вместо нарезки трещотка может сломаться сама.

Дешевые модели часто продаются без держателя. Его может заменить, к примеру, газовый ключ нужного размера.

Ручные клуппы в зависимости от типа витков бывают:

• однозаходные — резьба делается единственной винтовой ниткой;
• многозаходные — двумя и более.

По качеству резьбы не уступают электрическим моделям и неприхотливы в обслуживании. За эти качества ценятся непрофессионалами, так как позволяют выполнять простую работу в доме без особых затрат. Часто используются не только для выполнения новой резьбы, но и для восстановления уже имеющейся.

Электрический

Электрический вариант считается профессиональным. Ему поддаются трубы практически любого размера. Процесс работы сильно упрощается. Он сводится только к фиксации трубы и установке клуппа. Преимущества перед ручным:

1. Не нужно затрачивать особых усилий. Изделия обладают небольшой мощностью, что не мешает им выполнять даже тяжелую работу в сложных случаях.
2. Экономится время, так как нарезка происходит гораздо быстрее.

Есть и слабые стороны:

1. Электрический клупп заметно тяжелее ручного и занимает больше места.
2. Гораздо сложнее проводить работы в трудных для доступа местах. Объясняется также габаритами.
3. Необходимо электричество.
4. Применение может зависеть от погоды. Например, в дождь электрические приборы не рекомендуется использовать.

Способы нарезки резьбы на водопроводной трубе

Способы нарезки делятся на два типа: ручной и автоматический. В первом случае потребуется комплект резьбонарезных устройств. Для нарезки наружной резьбы применяются плашки клуппы, для внутренней – метчики. Размеры инструментов определяют по справочным таблицам. Автоматическая нарезка происходит на станках или электроинструментом. Метод отличается точностью и подходит для труб любого диаметра. На станках выполняется фрезерование и накатка резьбы.

Нарезание плашкой

Выбор типа инструмента зависит от требований к качеству. Лучший результат достигается при использовании цельной плашки, которая обладает высокой жесткостью. Недостаток устройства – быстрый износ. Подпружиненные плашки (с разрезом в одном из осевых отверстий) позволяют менять диаметр резьбы в пределах 0,3 мм. Их жесткость снижена, резцы служат дольше, но чистота нитей теряется.

Подготовленная труба зажимается в тиски. Плашка помещается в держатель и фиксируется винтами. На обрабатываемый участок и резцы наносится смазка. Инструмент надевается на трубу под прямым углом. Вращение происходит плавно, по часовой стрелке. После изготовления нескольких витков удаляется стружка и возобновляется смазка. Для качественной нарезки после черновой плашки используется чистовая. Готовая резьба очищается ветошью.

Использование клуппа

Нарезка резьбы клуппом

Использование трубного клуппа удобнее, чем плашки. Инструмент стоит дороже, но для выполнения большого объема работы лучше выбрать его. Клупп дает чистый виток, раздвижная конструкция позволяет регулировать диаметр резьбы. Установка направляющих уменьшает риск появления перекосов, облегчает процесс нарезания. Если в конструкцию входит трещотка, около плашки располагают храповое колесо. При его повороте перемещается головка инструмента. Трещотка незаменима в стесненных условиях работы.

Труба зажимается в тиски, оставляется небольшой участок. Короткая выступающая часть не позволит металлу прогнуться от приложенных усилий. Труба и резцы смазываются машинным маслом. Выступающая часть вставляется в направляющую клуппа. Нарезка происходит короткими вращательными движениями. Периодически осуществляется поворот назад для отрезания стружки. В процессе работы добавляется смазка

При нарезании резьбы на водопроводных трубах важно следить за количеством витков

Работа метчиком

Внутренняя резьба выполняется метчиком. Его диаметр должен быть чуть больше, чем трубы. При работе рекомендуется пользоваться комплектом из двух-трех деталей. Они выполняют черновую и чистовую нарезку. Первый инструмент проводит основную работу, удаляя до 70% стружки. У чистового метчика небольшая заборная часть и полный профиль нарезки. Инструменты различают по канавкам на хвостовике:

• одна – черной;
• две – средний;
• три – чистовой.

Внутренняя часть трубы требует очищения и смазки. Метчик вставляется вертикально, хвостовик закрепляется в воротке. Вращение ведется по часовой стрелке. При работе с мягким металлом инструмент периодически выворачивают и вычищают стружку. Обязательно применяется смазка. После окончания работы проводится проверка качества резьбы.

Некоторые правила выбора

На рынке представлено много образцов, отличающихся по различным параметрам. Чтобы не растеряться и выбрать подходящий вариант, желательно запомнить несколько правил:

По ценам разброс значительный. Например, есть ручные за несколько сотен рублей или за несколько тысяч. Для клуппов цена, как правило, соответствует качеству: чем они дороже, тем лучше.
Нередко можно встретить наборы для нарезки резьбы на трубах, где есть несколько насадок, держатель. Некоторые из них лучше подходят для работы в труднодоступных местах. Это удобно. Если есть возможность, лучше взять их. Однако стоит помнить, что даже некоторые наборы не подойдут для слишком больших или, наоборот, малых диаметров. Поэтому стоит уточнить размер трубы.
Можно взять отдельно резьбонарезные головки для нужного диаметра обрабатываемой поверхности

Их конструкция может быть усовершенствована
Есть и для ручных, и для электрических.
Важно обратить внимание на материал, из которого выполнены резцы. Лучше, если это будет легированная сталь
Обычно остальная часть изделия — из чугуна или инструментальной стали

Последняя прочнее, способна выдерживать сильные нагрузки при интенсивной работе.
Желательно, чтобы инструмент был удобным, эргономичным, особенно если он будет часто использоваться.
Некоторые достойные производители для ручных клуппов:STAYER;
STURM;
ЗУБР «Эксперт».
Хорошие марки электрических:SQ30 (дешевле);
Rothenberger;
GERAT.

Клупп — ценный инструмент для любого новичка или профессионала. Главное — правильно подобрать подходящий и освоить ряд навыков.

Ответы знатоков

murzik99rus:

А тем же самым чем бегемот отличается от гиппопотама.

V.V. P.:

Наружная и внутренняя резьба.

Николай Приходько:

Одно …но.

cortes:

Плашка и лерка — резьбонарезной инструмент для нарезания наружной резьбы ручным или машинным способом. В настоящее время разделение на плашки и лерки перестало существовать. Ранее название плашка использовалось применительно к наборному и регулируемому резьбонарезному инструменту предпочтительно больших диаметров. Термин лерка применялся для обозначения пластины с резьбовым отверстием и канавками для отвода стружки. Лерки использовались для изготовления более точной резьбы мелких диаметров.

Loser:

абсолютно ничем.. . два названия одного и того же слесарного инструмента, для нарезания внешней резьбы.. .

Галина Реу:

плашку-сашкой, а лерку — только грелкой!

Сергей Иванов:

Лерка (плашка) для наружной резьбы, метчик для внутренней.

Александр Павлов:

Гы-гы) ) Лерка-это ещё имя такое есть, к плашке ничего не притянуть.. . Ну если только Палашка. .

Валентин Беляев:

Лерка, инструмент для нарезания наружной резьбы; пластина с резьбовым отверстием, в котором имеются прорези для образования режущих кромок. В отличие от плашек, лерка-неразъёмный инструмент, даёт более точную резьбу (особенно малых диаметров).

Влад Влад:

плашкой нарезают резьбу на винтах а леркой нарезают внутренюю резьбу на гайке .

Душенька:

…точно знаю, что лерка — это спецыальное кольцо, которым нарезают резьбу на трубе например !..а что такое плашка — не знаю !..

Виктор Азаров:

Тем же, чем Шура отличается от Саши!!

Алёна:

Плашка внутри

wladimir shustov:

и кто выиграл?)))

dima iwanow:

В дополнение к вышесказанному: плашка используется преимущественно для трубной резьбы, лерка — для метрической…

anatolij drozd:

Плашка и лерка — резьбонарезной инструмент для нарезания наружной резьбы ручным или машинным способом. В настоящее время разделение на плашки и лерки перестало существовать. Ранее название плашка использовалось применительно к наборному и регулируемому резьбонарезному инструменту предпочтительно больших диаметров. Термин лерка применялся для обозначения пластины с резьбовым отверстием и канавками для отвода стружки. Лерки использовались для изготовления более точной резьбы мелких диаметров.

Ковбой:

Я думаю что в правой руке у вас резьбовая плашка, а в левой лерки.

слава морозов:

Если плашка Гармонирует с леркой У Вас всё прекрасно

Кот Бегемот:

Плашка цельная. Лерка с радиальной прорезью.

Виктор Лукиных:

ПЛАШКОЙ НАКАТЫВАЮТ РЕЗЬБУ А ЛЕРКОЙ НАРЕЗАЮТ.

Аха Аха:

otvet.mail /question/76128401«Ранее название плашка использовалось применительно к наборному и регулируемому резьбонарезному инструменту предпочтительно больших диаметров. Термин лерка применялся для обозначения пластины с резьбовым отверстием и канавками для отвода стружки. ««… плашка используется преимущественно для трубной резьбы, лерка — для метрической.. .»

злодей сестрорецкий:

А я уже не помню… каждый по своему называл и вроде как это одно и тоже.

Кот Мурыч:

Ничем, это одно и тоже просто раньше называли по разному.

Николай Иванов:

Ничем. Разве что для одной нужен плашкодержатель а для другой леркодержатель.

Игорь:

s ru.wikipedia /wiki/Плашка

Вещий Ольгъ:

ну ей богу, википедия это во второй строчке разъясняет.. забанили?

Вольный ветер:

Лерка — устройство для нарезание наружной резьбы, плашка- часть этого устройства….

кви кузьменок:

Метрической и дюймовой резьбой.

Nick:

Пла́шка и ле́рка — резьбонарезной инструмент для нарезания наружной резьбы вручную или машинным способом (на станке) . В настоящее время разделение на плашки и лерки перестало существовать. Ранее название плашка использовалось применительно к наборному и регулируемому резьбонарезному инструменту предпочтительно бо́льших диаметров. Термин лерка применялся для обозначения пластины с резьбовым отверстием и канавками для отвода стружки, которые использовались для изготовления более точной резьбы мелких диаметров.Плашки предназначены для нарезания или калибрования наружных резьб за один проход. Наиболее распространены плашки для нарезания резьб диаметром до 52 мм. Плашка представляет собой закалённую гайку с осевыми отверстиями, образующими режущие кромки. Как правило, на плашках делают 3-6 стружечных отверстий для отвода стружки. Толщина плашки 8-10 витков. Режущую часть плашки выполняют в виде внутреннего конуса. Длина заборной части 2-3 витка. Плашки выполняются из легированных сталей (9ХС, ХВСГФ) , быстрорежущих сталей (Р18, Р6М5, Р6М5К5, Р6М5К8), а в последнее время — и из твёрдых сплавов. На них маркируется обозначение и степень точности нарезаемой резьбы, марка стали (9ХС не указывается) . s ru.wikipedia /wiki/Плашка

Электрические агрегаты

Очень часто в быту используется электрический резьбонарезатель. Это компактный агрегат, который можно иметь в гараже или мастерской. С ним удобно работать

И это очень важно, ведь речь идет о том, что работы будут выполнять не профессионалы, а также на примере небольших заготовок, которые используются преимущественно в быту. Оборудование избавляет от размышлений о том, как правильно и как лучше зафиксировать трубу

В комплект электрического резьбонарезателя входят электрическое устройство и лерки различного диаметра. Имеется и редуктор, который позволяет выполнять обратное вращение. С помощью специального удерживающего диска фиксируется труба. Далее все выполняет машина.

При работе очень важно контролировать, чтобы оборудование не перегревалось, ведь часто это становится причиной выхода его из строя. Если работы не много, то и проблем не будет

Однако в таком случае возникает вопрос: рентабельно ли иметь такое оборудование? Но если выполняется много работы, то, безусловно, это выгодно

И здесь нужно соблюдать предельную осторожность. Минус резьбонарезателя – габариты, которые мешают нарезать трубу, если она находится очень близко у стены

Куда проще нарезать резьбу вручную. Здесь специалисты рекомендуют использовать такие инструменты: плашкодержатель, плашка, которая используется для черновой резьбы, а также для чистовой резьбы. Нужно и смазочное средство. Это может быть машинное масло или солидол. Понадобится напильник и болгарка.

Новичок обязательно спросит, для чего нужно именно две плашки? Тут все просто. Две плашки значительно облегчают работу. Инструмент изнашивается меньше, а качество работ становится выше.

Использование электрического резьбонарезного электроинструмента

Используя резьборез для труб электрический, можно существенно ускорить проведение работ и повысить их качество, стандартные резьбонарезные головки имеют размеры 1/2, 3/4, 1 и 1.1/4 дюйма. Помимо головок, в набор входит электроинструмент и струбцина, нарезание производят в следующей последовательности:

1. Закрепляют на поверхности заготовки струбцину при помощи винта, надевают головку от электрического клуппа вместе с электроинструментом на заготовку и фиксируют его ручку в боковой трубке струбцины.
2. Прижимают электроприбор к торцу, включают обратный ход (против часовой стрелки) вращения головки до надежного схватывания с трубной кромкой, затем переключают направление движения устройства на прямое для нанесения профиля. При выполнении резьбонарезных операций резцы покрывают специальным маслом, облегчающим резку и предотвращающим попадание стружки под ножи.
3. После прямого прохода на всю длину попеременно включают обратный и прямой ход, для того, чтобы освободить канал от стружечных вкраплений. Реверс переключают несколько раз, после чего извлекают головку резьбореза с заготовки.

При этом необходимо следить, чтобы стружка не попадала под ножи – для этого ее убирают кисточкой и периодически смазывают ножи специальным маслом, препятствующим ее налипанию.

Общие положения

Начнём, пожалуй, с функции, выполняемой клуппом – нарезки резьбы. Вы справедливо можете возразить, что появление в обиходе пластиковых труб сделали применение резьбовых соединений невостребованными. Так, полиэтиленовые изделия соединяются специальными фитингами для канализационных труб, а полипропиленовые — просто свариваются.

Но всё не так просто, когда речь идёт о надёжности. Чтобы лучше понять, о чём идёт речь, взглянем на недостатки полиэтилена и полипропилена:

Минусы использования пластиковых труб

• Ограничение температурных режимов. Для полипропилена предел – 95 о С, а для полиэтилена – 40 о С. В наши суровые зимы бывают такие ситуации, когда котельной приходится подавать воду, превышающую технические нормы, что, несомненно, приведёт к аварии. Так что для отопительной системы такой вариант труб использовать весьма рискованно.
• Слабая стойкость к механическим воздействиям. Это сразу исключает возможность прокладки водопровода из пластика под проезжей частью, так как он со временем попросту окажется раздавлен. Да и в открытых для контакта местах тоже придётся осторожничать, помня об уязвимости данного материала.

Читать также: Как сделать станок для вязания рыболовных сетей

А вот металлу не страшны ни высокие температуры, ни чрезмерные механические нагрузки. Но и с ним в вопросе соединения не всё так просто:

Типы соединений стальных труб

Ручной тип.

Данное изделие это отличный вариант для домашнего использования. Кроме того ручной инструмент такого типа позволяет создавать резьбу на трубах даже в труднодоступных местах.

Разновидность соединения	Преимущества	Недостатки
Сварка	Полная герметичность	Нарушение цинкового слоя, в результате чего трубопровод становится уязвим перед коррозийными процессами
Резьба	Возможность демонтажа	Необходимость использования дополнительных уплотнителей для достижения оптимальной герметизации

Использовать паклю для устранения возможной течи не так опасно, как испортить покрытие, защищающее от возникновения ржавчины. К тому же не каждый умеет своими руками пользоваться сварочным аппаратом. Также важную роль играет возможность технического обслуживания, которая с цельной магистралью весьма проблематична. Так что с явным отрывом побеждает резьбовое соединение.

Правила пользования инструментом

Как ручная, так и электрическая модели клуппа наиболее просты в применении. При этом есть маленький, но обязательный для изготовителя работ набор правил, обеспечивающий качество резьбы, удобство работника и сохранность инструмента.

При нарезании клуппом резьбы на трубу работают существенный крутящий и изгибающий моменты, по этому инструмент должен быть надежно закреплен на трубе через направляющую, дополнительное крепление может потребоваться и для самой трубы.

Качество резьбы в большинстве случаев зависит от правильного захода резцов, для чего на срезе трубы обязана быть сделана заходная фаска – в зависимости от диаметра и толщины стенки трубы при помощи напильника, угловые шлифовальные машины, фаскореза или подвальцовки молотком. Пользоваться клуппом, как и иным металлорежущим инструментом, необходимо с применением смазывающе-охлаждающей жидкости. Порезать резьбу клуппом будет намного легче с применением отработанного масла, консистентной смазки или моющей жидкости.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Правила работы метчиками

В сегменте электрических клуппов современного рынка наблюдается острая конкуренция. И если по этой причине производители должны вкладывать значительные объёмы денежных средств в модернизацию технологических линий, то потребители наоборот, получают за те же деньги более качественную продукцию. Однако отдавать предпочтение следует электрическим клуппам от следующих компаний:

• REMS (Германия). Представлены модели Rems Амиго на нашем рынке, как правило, в фирменном футляре-чемодане, изготовленном из прочной стали. Помимо самого инструмента, набор включает сменные головки для любой – правой и левой – резьбы.
• GERAT (Германия). В комплект поставки электрического клуппа от этого производителя входят сменные головки, струбцина и маслёнка.
• RIDGID (США). Эта компания также предлагает резьбонарезной инструмент в наборах. Их цена зависит от комплектации.
• ROTHENBERG (Германия). Наибольшей популярностью пользуется электрический клупп для нарезки резьбы от этого производителя модели Supertronic. В пластиковом футляре-чемоданчике, кроме самого устройства, вы найдёте сменные головки, струбцину и адаптер питания.

В целом, при покупке данного инструмента нужно руководствоваться критерием «цена/качество» и принять к сведению следующие рекомендации:

• останавливайте свой выбор на клуппе со сменными резцами.
• учитывайте диаметр предполагаемой к обработке трубы;
• выясните материал изготовления резцов. Долговечные детали производятся из легированной стали, в то время как недорогие модели оснащены резцами из быстро стирающегося дешёвого металла.

И следует помнить, что прослужить инструменту максимально долго позволит лишь правильная эксплуатация. Поэтому, прежде чем купить резьбонарезной набор, ознакомьтесь с правилами работы с электрическим клуппом и сопоставьте их с предполагаемыми условиями нарезания резьбы. Сделав корректный выбор, вы сможете пользоваться этим устройством продолжительное время.

При нарезании резьбы в глубоких отверстиях, в мягких и вязких металлах (медь, алюминий, бронза и др.) метчик необходимо периодически вывертывать из отверстия и очищать канавки от стружки; нарезать резьбу нужно полным набором метчиков — черновым, средним и чистовым. Средний и чистовой метчики вводят в отверстие без воротка и только после того, как метчик пойдет правильно по резьбе, на головку надевают вороток и продолжают нарезание резьбы;

Также как и для любого другого инструмента, при выборе клуппа следует руководствоваться золотым правилом оптимального для пользователя соотношения цены и качества. Как показывает опыт и отзывы опытных мастеров, для металлорежущего инструмента вообще, для резьбонарезного и для клуппов в частности качество подразумевает соответствующую цену, а цена товара в основном соответствует его качеству.

Стоимость электрифицированного инструмента на порядок выше ручного, значительно шире и диапазон цен. Здесь многое зависит от мощности и комплектации набора, а также от имени производителя. Количество брендов хотя и меньше, чем у ручных, но все-таки может измеряться десятками

В этом случае стоит обратить внимание на существующие гарантии, наличие сервисных центров, доступность запасных частей и сменных принадлежностей

Производители клуппов и популярные модели

Технология изготовления резьбонарезного инструмента давно освоена и доступна как в техническом, так и в стоимостном отношении. Это определяет огромное множество производителей и торговых марок, предлагающих покупателю всех категорий клуппы ручные и электрические, для трубной и для метрической резьбы.

На рынке, в универсальном магазине или сетевом супермаркете можно встретить инструмент с каким угодно названием, в том числе скопированным, подобным и созвучным любому из приведенных и им подобных. Однозначно отворачиваться от такого товара тоже нельзя, в невзрачной упаковке может содержаться весьма качественное содержимое.

Особенности и технические характеристики

Технические характеристики помогают нам делать правильный выбор и использовать инструмент с легкостью. Давайте рассмотрим основные из них:

• Размеры. Именно габариты изделия позволят понять, насколько удобно будет использовать клупп в том или ином месте. Самые маленькие размеры у клуппа без рукояти, а также без направляющей струбцины. Его точность ниже, инструмент требует сноровки, а работа проходит с применением трубного ключа для вращения.
• Размеры резьбы. Наиболее ходовые размеры 1 дюйм, ½, ¼, 3/4 дюйма. В продаже есть универсальный клупп, расстояние между режущими элементами которого можно регулировать, подгоняя под нужный диаметр.
• Вес изделия. При разных размерах вес может отличаться. Например, «Зубр ЭКСПЕРТ 1/2″ весит порядка 650 грамм и имеет внешний размер 7х7,5х7. Напротив, Sturm 1065-04-1-1/2 с размерами 11,4х12х10,8 весит порядка 2 килограмм. При равных диаметрах Sturm 1065-04-1-1/2 весит больше, что говорит о применении стали большей массы и более высокого качества. Но не стоит забывать о габаритах, где порой придется пренебречь качеством, ради того, чтобы клупп влез между трубой и ближайшей стеной.
• Тип привода. Выделяют ручной и механический. От этого зависит стоимость и габариты изделия.

Комплектность

Стандартная комплектация, в которой производитель поставляет клупп для нарезки, включает в себя:

• ручной электрический клупп;
• головки резьбонарезные (5-6 шт, зависит от модели);
• струбцина-адаптер;
• масленка (пустая или с маслом 200 мл);
• чемодан для хранения и переноски набора (пластик).

Rems Amigo

Вставки резьбонарезные

Набор головок указан изготовителем в паспорте. Он может включать в себя приспособления для нарезания таких типов резьбы:

• Цилиндрическая BSPP, Ø 1/8”-1 ¼”, правая;
• NPSM, дюймовая, американская;

Коническая

• BSPT, Ø 1/8”-1 ¼”, левая, правая;

NPT, дюймовая, американская;
Метрическая, М16 — М50, правая.

Комплектующие должны быть оригинального исполнения производителя. В противном случае оборудование может выйти из строя или сработает электрическая защита клуппа и оно не включится.

Ручные инструменты

Ручные приспособления являются основным видом для нарезания резьбы в быту, их применение имеет следующие особенности:

• Доступность. Ручные приспособления имеют самую низкую цену среди устройств подобного типа поэтому доступны любому хозяину.
• Функциональность. При нанесении нарезки используется основное устройство (плашкодержатель, вороток), в которое вставляется режущий инструмент с нужными параметрами.

Рис. 5 Плашка Зубр и метчики в наборах резьбонарезного инструмента

Компактность. Ручные приспособления занимают мало места и не требуют для проведения операций большого пространства.

Промышленность выпускает готовые наборы из метчиков и плашек разных размеров для нарезки резьбового профиля – это существенно упрощает задачу поиска необходимых приспособлений.

Инструменты для ручной обработки – метчик

Метчик является основным устройством для прорезания внутренней резьбы, которая редко используется в трубопроводных линиях. Порядок работы с метчиком состоит из нескольких простых этапов:

1. Смазывают внутренние стенки заготовки машинным маслом, помещают метчик в вороток и вставляют в отверстие, следя за тем, чтобы не было перекосов. Рабочий конец метчика имеет конусную форму, поэтому снимать внутреннюю фаску нет необходимости.
2. Совершают несколько вращательных движений по часовой стрелке в направлении витков, затем вращают метчик обратно. Процедуру повторяют несколько раз, делая 3 – 4 прохода вперед и назад.
3. Извлекают метчик наружу и очищают его кромки от стружки, такую же операцию проводят и с внутренними стенками заготовки. Если элементы не очищать от стружки, профильные зубцы могут быть повреждены из-за ее попадания в канал.

Рис. 6 Ручной резьбонарезной инструмент для труб в работе

Использование плашки

С помощью плашки удобно делать внешнюю нарезку на заготовках малого диаметра, перед проведением процедуры элемент с нужными параметрами вставляется в плашкодержатель, дальнейшие операции выполняются в следующем порядке:

1. Напильником, наждачной бумагой или болгаркой снимают фаску с торца внешних стенок заготовки, машинным маслом смазывают резцы и обрабатываемую поверхность.
2. Помещают плашку поверх детали и делают несколько оборотов, стараясь держать инструмент строго по центральной оси заготовки. Затем отворачивают ее обратно и снова вращают вперед, проходя большее расстояние.
3. После 3 – 4-х проходов в разных направлениях плашку снимают и очищают поверхность детали и резцов от стружки.

При резке плашкой или метчиком рационально использовать отдельные элементы для черновой и чистовой обработки – это упрощает процесс и повышает качество профильной поверхности резьбовых витков.

Рис. 7 Клуппы трубные

Применение клуппа

Клупп является ручным резьбонарезным инструментом, современной модификацией плашки и работает по одинаковому с ней принципу. Его основные отличия от плашки:

• направляющая цилиндрическая часть с ребрами;
• возможность установки в специальную трещотку с прочной удобной ручкой;
• длинные резцы, с неполным сечением с краю и постепенно переходящие в основной профиль, поэтому резьба режется постепенно, что упрощает и облегчает проведение работ;
• возможность замены изношенных резцов в головке на новые;
• проблемы при нарезании короткой резьбы из-за неполной прорезки поверхности в конечной части. В этом случае дополнительно используют плашку или обрезают клупп до зубцов с полным профилем.

Проведение работ клуппом при нарезании аналогично действиям с плашкой, его можно проворачивать электроинструментом, трещоткой с ручкой или разводным газовым ключом, зажимая ребра цилиндрической направляющей части.

Рис. 8 Трубные электрические резьбонарезные клуппы

Назначение устройства

Для соединения двух металлических труб пользуются сваркой или резьбовым соединением . Недостатком сварочного соединения является невозможность его разъединения при возникновении такой необходимости . При работе сваркой нужен опыт, так как соединение должно быть не только прочным, но и еще надежным .  Наличие резьбы не требует применения сварочного аппарата, что упрощает процесс соединения двух труб . Такое соединение получается надежным, прочным, а также может в любой момент быть разъединено с помощью двух ключей .

Для соединения трубы при помощи резьбового соединения нужно выполнить нарезку резьбы . Для этого используется такой инструмент, называемый клупп. Его применение позволяет получить резьбу следующих диаметров:

• полдюйма;
• ¾;
• дюйм;
• дюйм с четвертью.

Преимуществом резьбового соединения является то, что при таком способе не нарушается цинковый слой, как при сварке. Это защищает трубу от негативного воздействия коррозии, продлевая ее срок эксплуатации. Применяется инструмент для получения прочного соединения водопроводных и паропроводных труб, которые выдерживают большие нагрузки по температуре и давлению.

Как выглядит рассматриваемое устройство

Трубный клупп является прототипом плашки, а точнее он произошел от лерки. Это упрощенный вариант режущей лерки, хотя имеются изделия, которые имеют достаточно высокую стоимость. Отличается изделие от лерки и плашки тем, что имеет разборную конструкцию. Плашка изготавливается полностью из прочной стали, а в клуппе из нее отливаются только резцы.

Чтобы обеспечить эффективную нарезку резьбы на трубе, в инструменте используются прочные резцы и держатель из обычного металла. К основным конструктивным элементам трубного клуппа относятся:

• Держатель, который играет роль основания. В держателе можно заменить резцы, так как конструкция является разборной.
• Резцы. Выпускаются различных диаметров, и подлежат замене в держателе при стачивании режущей кромки.

Конструкция простейшего изделия имеет форму направляющей с фиксаторами для резцов. Усилие прикладывается к ручкам, которыми оснащается устройство. Если рукоятки отсутствуют, то нарезка резьбы выполняется путем перемещения клуппа трубным или гаечным ключом.

Разновидности инструмента

Обычно в комплекте идет набор клуппов для нарезания резьбы разного диаметра, а выглядит комплектация следующим образом.

Резьбонарезной инструмент для труб классифицируют на следующие виды:

• Ручной резьбонарезной клупп. В движение изделие приводится двумя ручками или гаечными ключами. С помощью такого вида изделия удобно выполнять нарезку резьбы на трубах диаметром до одного дюйма.
• Ручной клупп с трещоткой. Трещотка позволяет осуществлять возвратно-поступательные движения режущим инструментом при выполнении работы. Преимуществом таких изделий является упрощение работы по получению резьбового соединения большого диаметра. Пользование таким прибором напоминает завинчивание гайки на болт с помощью ключа трещотки.
• Электрический инструмент. Посредством электрического устройства обеспечивается максимальный комфорт в работе. Использовать такой инструмент рационально только тогда, когда приходится ежедневно выполнять соответствующие работы в больших объемах.

Основные критерии выбора клуппа

Какой выбрать клупп? При самостоятельном выборе рекомендуется учитывать следующие параметры:

• тип управления механизмом;
• производителя оборудования и его стоимость.

Разновидности по типу управления

На современном рынке представлены два основных вида клуппа, управление которыми производится ручным или электрическим способом.

Ручной работает за счет мускульной силы мастера.

Инструмент с ручным способом управления

Качественный ручной клупп отличается:

• невысокой стоимостью по сравнению с электрооборудованием;
• простой применения;
• независимостью от электрической энергии.

Некоторые модели с ручным способом управления дополняются трещоткой. Устройство позволяет производить вращение резьбонарезной головки при небольшом угле работы поворота удерживающей рукоятки.

Дополнительное приспособление – трещотка

Профессиональные мастера преимущественно используют электрический резьбонарезной клупп, который отличается:

• большей производительностью, что способствует нанесению резьбы в более короткие сроки;
• удобством использования;
• большей стоимостью по сравнению с ручными инструментами.

Электроинструмент для нанесения резьбы

Какой лучше клупп? Ручной инструмент, как правило, используется для прокладки бытовых трубопроводов самостоятельно. Электрический клупп применяется профессиональными мастерами для сооружения бытовых или промышленных магистралей.

Популярные производители и их особенности

Отзывы мастеров и иных потребителей специализированного оборудования позволили составить рейтинг наиболее популярных производителей. В него входят:

российская компания Зубр. Основное производство расположено в Китае, но этот факт абсолютно не отражается на качестве выпускаемой продукции. Для изготовления клуппов используется легированная сталь марки 9ХС, что означает долговечность эксплуатации.

Большое количество моделей, различающихся размерами и наполнением наборов клуппов, по разной цене (от 3 000 рублей) позволяет подобрать оборудование для различных целей;

Набор из трех клуппов с ручкой трещоткой от компании Зубр

российская компания Сибртех. Производитель специализируется на изготовлении продукции, которая может быть использована в одиночку или в комплекте, что позволяет приобрести резьбонарезную головку в пределах 350 – 750 рублей. Все элементы совместимы и взаимозаменяемы;

Оборудование от российской компании Сибртех

немецкая компания Kraftool, выпускающая инструменты под брендом Stayer. Оборудование отличается прочностью, долговечностью и более высокой стоимостью. Одиночный клупп можно приобрести за 500 – 1 000 рублей, а стоимость наборов варьируется от 4 500 рублей.

Оборудование немецкого производства

Также можно выделить французский бренд Virax, оборудование которого отличается высокой прочностью и более высокой стоимостью (от 14 000 рублей за набор из трех клуппов и рычага управления) и китайские компании Matrix, Hondli, Sturm, производящие оборудование в среднем ценовом диапазоне (450 – 800 рублей).

Наиболее популярными производителями электрических клуппов являются американская фирма Ridgid и германская компания Rothenberger.
