Электронный тахометр для бензопилы

Когда выполняется настройка карбюратора бензопилы

Бензопила функционирует за счет двигателя внутреннего сгорания двухтактного типа. Такой мотор обеспечивает инструмент двумя важными преимуществами — мобильность и высокая степень производительности. Подача топливно-воздушной смеси в цилиндр мотора происходит посредством карбюратора. Этот карбюратор нуждается в регулировке или настройке, когда:

  • Попытки запуска бензоинструмента приводят к получению неудовлетворительного результата
  • Работа двигателя является неустойчивой (снижаются обороты и мотор глохнет)
  • На холостом ходу возникают плавающие обороты
  • С первых секунд запуска двигателя он глохнет
  • Был произведен капитальный ремонт двигателя бензоинструмента
  • Проводились ремонтные работы карбюратора или его очистка
  • Бензоинструмент проходит обкатку

Тахометр для бензопилы нужен для проведения обкатки инструмента, так как с его помощью выполняется регулировка карбюратора. Его настройка при помощи устройства получает более точной, что положительно отражается на функционировании и производительности агрегата

Необходимые материалы и инструменты

Чтобы собрать простейший стрелочный тахометр для наладки бензопилы потребуется минимум электронных компонентов:

  • Стрелочный индикатор уровня от магнитофона.
  • Постоянный резистор на 1,8 кОм. Допускается отклонение в большую или меньшую сторону вплоть до 1,5 кОм или 2,2 кОм.
  • Переменный резистор сопротивлением 10 кОм или другой с небольшим отклонением.
  • Постоянный конденсатор на 1мкФ. Номинал также не критичен.
  • Два полупроводниковых диода любой марки.
  • Провода.

Схему можно собрать на подходящем куске пластика или кразиса. При желании монтаж можно произвести на специальной универсальной монтажной плате или изготовить её самостоятельно путём травления на текстолите или гетинаксе.

Корпус для устройства не обязателен, но всё же рекомендуется подобрать небольшой пластиковый коробок.

Из инструментов нужно иметь под рукой нож, паяльник с припоем, пинцет.

Настройка

Тахометр на авто, своими руками изготовленный, может потребовать настройки. Поскольку в машинах обычно за один оборот вала мотора индикатор выдает пару импульсов, то при калибровке устройства следует частоту генератора устанавливать вдвое выше.

Чтобы настройка тахометра не вызывала трудностей, необходимо изучить принцип работы мостовой схемы. Например, при равенстве соотношений величин резисторов, напряжения в точках равны, а значит, ток не протекает и стрелка стоит на нуле. Если снизить величину первого резистора, напряжение в одной точке повысится, а во второй останется без изменений. Ток пойдет через миллиамперметр и стрелка начнет движение. Это значит, что при постоянном напряжении во второй точке и изменения этого показателя в первой точке, стрелка тахометра будет перемещаться относительно шкалы.

Регулировка карбюратора бензопилы с помощью тахометра

Наибольшее количество бензопил “Хускварна”, “Штиль”, ‘Партнер”, “Чемпион” (а также от многочисленных китайских производителей) имеет на карбюраторе три подпружиненных регулировочных винта.

Они обозначаются латинскими буквами и предназначены:

  • L – для регулировки подачи топлива на низких оборотах.
  • H – для установки количества топлива на максимальных оборотах.
  • T (у некоторых моделей LA) – уменьшения или увеличения подачи воздушно-топливной смеси на холостом ходу.

Для производства работ понадобятся тонкая шлицевая отвертка и тахометр для регулировки бензопилы.

На заметку! Для удобства подсчета оборотов регулировочных винтов на ручку отвертки лучше заранее нанести хорошо различимую метку.

Алгоритм настройки довольно прост:

  • Если в наличии имеется проводной тахометр, то снимаем защитный кожух и воздушный фильтр, чтобы обеспечить свободный доступ к высоковольтному проводу. При использовании беспроводного измерительного прибора этого делать не надо.
  • Заводим бензопилу.
  • Подключаем тахометр (либо подносим беспроводное приспособление достаточно близко к свече).
  • Вращением винта L добиваемся наибольших оборотов на холостом ходу. Затем делаем ¼ оборота против часовой стрелки.
  • Если в таком режиме происходит движение цепи, то с помощью вращения винта T (LA) добиваемся ее полной остановки.
  • Нажимаем рукоятку акселератора до упора.
  • Даем пиле проработать в таком режиме 8-10 секунд.
  • По показаниям тахометра винтом H выставляем максимальные обороты, рекомендованные производителем.
  • С помощью регулировочного болта T устанавливаем необходимые обороты холостого хода.
  • Нажимая и отпуская ручку газа, убеждаемся, что инструмент работает во всех режимах ровно, без провалов и рывков.
  • Отключаем тахометр.
  • Устанавливаем на место воздушный фильтр и защитный кожух.

Настройка

Тахометр на авто, своими руками изготовленный, может потребовать настройки. Поскольку в машинах обычно за один оборот вала мотора индикатор выдает пару импульсов, то при калибровке устройства следует частоту генератора устанавливать вдвое выше.

Чтобы настройка тахометра не вызывала трудностей, необходимо изучить принцип работы мостовой схемы. Например, при равенстве соотношений величин резисторов, напряжения в точках равны, а значит, ток не протекает и стрелка стоит на нуле. Если снизить величину первого резистора, напряжение в одной точке повысится, а во второй останется без изменений. Ток пойдет через миллиамперметр и стрелка начнет движение. Это значит, что при постоянном напряжении во второй точке и изменения этого показателя в первой точке, стрелка тахометра будет перемещаться относительно шкалы.

Как работает карбюратор?

  1. Во время запуска двигателя в карбюраторе происходит открытие воздушной заслонки.
  2. Движение поршня снижает давление в воздушном клапане. Это приводит к тому, что в диффузор начинает поступать воздух. Точное его количество зависит от положения воздушной заслонки.
  3. В поплавковую камеру попадает топливо. Жиклеры регулируют скорость, с которой это происходит.
  4. Бензин и воздух смешиваются друг с другом в диффузоре, образуя топливно-воздушную смесь. Она направляется в цилиндр. Смесь может быть обедненной (много воздуха, мало бензина) или обогащенной (мало воздуха, много бензина). От количества поступающей в двигатель смеси прямо пропорционально зависят его мощность и частота оборотов.

Все процессы, происходящие в двигателе, имеют не циклическую, а постоянную основу.

Принцип работы тахометра для бензопилы

Тахометр – это прибор, измеряющий количество оборотов двигателя за одну минуту. Механический прибор к инструменту с бензиновым двигателем подключить практически невозможно (да и не нужно). Современный тахометр для двухтактного двигателя бензопилы представляет собой цифровой прибор, который считывает импульсы с изолятора свечи или высоковольтного провода в момент искрообразования (без непосредственного контакта). Встроенный микропроцессор пересчитывает импульсы в обороты двигателя. Показания отображаются на удобно читаемом жидкокристаллическом дисплее. В зависимости от производителя и конструктивных особенностей цена на такие приспособления варьируется в пределах от 950 до 6500 рублей.

В каких случаях необходима регулировка карбюратора бензопилы?

Вот список самых частых случаев, в которых необходима настройка карбюратора бензопилы:

  • Двигатель запускается, но бензопила глохнет, либо же ее совсем не получается запустить. Причиной может быть слишком большое количество воздуха в топливной камере.
  • Повышенный расход топлива. Он может возникнуть из-за чрезмерного насыщения смеси, которая поступает в двигатель, топливом. Чтобы двигатель работал хорошо, смесь должна быть качественной.
  • Болты в карбюраторе потеряли свою фиксацию из-за поврежденного корпуса карбюратора.
  • Попадание в карбюратор мусора. Такое может произойти, если поврежден фильтр или используется некачественное топливо. Вам нужно будет полностью разобрать карбюратор, промыть его и заново настроить.
  • Двигатель плохо работает на холостом ходу или не развивает полную мощность.

Важно! Если двигатель плохо работает из-за того, что износился поршень, настройка карбюратора не даст результата. Кроме того, вместе с настройкой желательно очистить карбюратор от мусора — это повысит эффективность процедуры

Как сделать цифровой тахометр своими руками

Устройства этого типа имеют идентичное предназначение, однако отличаются конструкционными элементами. Чтобы соорудить самостоятельно прибор, потребуются следующие детали:

  • Преобразователь восьмиразрядный.
  • Процессор, позволяющий преобразовывать импульсы в цепочку нулей и единиц.
  • Дисплей для демонстрации показаний.
  • Устройство прерывающего типа (регулятор вращений) с усилителем. Для этой цели могут использоваться специальные шунты, в зависимости от конкретной ситуации.
  • Плата для обнуления информации.
  • Дополнительно можно подключить к процессору контроллер температуры антифриза, воздуха в салоне, давления жидкости двигателя и тому подобное.
  • Чтобы настроить нормальную работу устройства, понадобится установка специальной программы.

Как сделать цифровой тахометр своими руками

Устройства этого типа имеют идентичное предназначение, однако отличаются конструкционными элементами. Чтобы соорудить самостоятельно прибор, потребуются следующие детали:

  • Преобразователь восьмиразрядный.
  • Процессор, позволяющий преобразовывать импульсы в цепочку нулей и единиц.
  • Дисплей для демонстрации показаний.
  • Устройство прерывающего типа (регулятор вращений) с усилителем. Для этой цели могут использоваться специальные шунты, в зависимости от конкретной ситуации.
  • Плата для обнуления информации.
  • Дополнительно можно подключить к процессору контроллер температуры антифриза, воздуха в салоне, давления жидкости двигателя и тому подобное.
  • Чтобы настроить нормальную работу устройства, понадобится установка специальной программы.

Как сделать тахометр для бензопилы своими руками

Сделать тахометр для бензопилы своими руками рационально только в том случае, если возникает единичная необходимость его применения. Если же вы являетесь постоянным владельцем бензоинструмента, то рекомендуется обзавестись заводским прибором. На многофункциональных мультиметрах имеется режим измерения частоты, которым можно воспользоваться для вычисления оборотов.

Сделать устройство можно своими руками, но для таких целей понадобится паяльник и некоторые расходные элементы электроники: резисторы, диоды, конденсаторы. В качестве указателя оборотов используется головка от магнитофона.

Изготовление тахометра из измерительной головки от магнитофона

На видео представлено готовое устройство в действии. Единственным недостатком такого устройства является низкая точность, а также необходимость вычисления количества оборотов, так как прибор показывает децибелы.

Если нужно получить максимально-точные результаты для настройки бензопилы, то специалисты рекомендуют использовать заводские тахометры (пусть даже и китайского происхождения).

Настройка карбюраторов маломощных бензопил

На маломощные бензопилы (например, довольно популярные модели MS170 и MS180 от Stihl с объемом двигателя 30-32 см³) обычно устанавливают карбюраторы только с одним регулировочным винтом.

На корпусе его обозначают латинскими буквами LD. Он предназначен для регулировки оборотов двигателя в режиме холостого хода. Настройку такого карбюратора можно произвести как при наличии тахометра для измерения оборотов бензопилы, так и без него:

  • закручиваем регулировочный болт до упора;
  • откручиваем его на два оборота;
  • заводим бензопилу.

Если обороты холостого хода занижены (об этом свидетельствуют показания тахометра или неустойчивая работа двигателя), то поворачиваем винт до тех пор, пока цепь пилы не начнет двигаться. Затем откручиваем его на ½ оборота назад (то есть в противоположном направлении).

Если холостые обороты завышены, и цепь начинает двигаться сразу же после запуска двигателя, то вращаем винт до момента ее остановки и делаем в том же направлении еще ½ оборота.

Когда выполняется настройка карбюратора бензопилы

Бензопила функционирует за счет двигателя внутреннего сгорания двухтактного типа. Такой мотор обеспечивает инструмент двумя важными преимуществами — мобильность и высокая степень производительности. Подача топливно-воздушной смеси в цилиндр мотора происходит посредством карбюратора. Этот карбюратор нуждается в регулировке или настройке, когда:

  • Попытки запуска бензоинструмента приводят к получению неудовлетворительного результата
  • Работа двигателя является неустойчивой (снижаются обороты и мотор глохнет)
  • На холостом ходу возникают плавающие обороты
  • С первых секунд запуска двигателя он глохнет
  • Был произведен капитальный ремонт двигателя бензоинструмента
  • Проводились ремонтные работы карбюратора или его очистка
  • Бензоинструмент проходит обкатку

Тахометр для бензопилы нужен для проведения обкатки инструмента, так как с его помощью выполняется регулировка карбюратора. Его настройка при помощи устройства получает более точной, что положительно отражается на функционировании и производительности агрегата

Как пользоваться китайским тахометром Kebidumei?

Ниже приведена инструкция использования электронного тахометра на примере Kebidumei:

  1. Перед установкой режима работы прибора, двигатель пилы требуется отключить.
  1. Включить прибор нажатием кнопки S1.
  2. Чтобы выбрать режим работы прибора, требуется нажать кнопку S1 и удерживать ее 4 секунды. В это время на дисплее будут высвечиваться цифры: 01, 02, 03, 04. Информация о режимах: 01 предназначен для работы с двигателями, в которых импульс проводится на одну свечу зажигания раз за один такт работы, символ 02 — раз за 2 такта работы, 03 — один раз за 4 такта работы, значение 04 — отключается функция тахометра и на дисплее включается счетчик моточасов.
  3. Чтобы активировать режим отсчета времени до сервисного обслуживания необходимо нажать и удерживать в течение 4 секунд вместе кнопки 1 и 2. На экране появятся два сегмента со цифрами от 00 до 09. Их можно изменить. Прибор автоматически включает режим моточасов.
  4. Чтобы просматривать текущее время до сервисного обслуживания, требуется нажать и удерживать кнопку S2.
  5. Для сброса счетчика моточасов до нулевых значений, необходимо нажать и удерживать кнопку S1. Удерживать кнопку над датой необходимо, пока на дисплее не появятся цифры 05.

В каких случаях потребуется настройка карбюратора

Бензопила в конструкции оснащена двухтактным бензиновым двигателем, который являет собой довольно сложное устройство. Одним из ключевых элементов ДВС является карбюратор, от настройки которого будет зависеть производительность инструмента. Настройка карбюратора необходима в следующих случаях:

  1. Невозможно выполнить запуск двигателя.
  2. Неустойчивая работа инструмента.
  3. Обнаруживается завышенное или пониженное число оборотов на ХХ.
  4. После запуска инструмента сразу же глохнет двигатель.
  5. После проведения капитального ремонта двигателя.
  6. После ремонтных работ карбюратора.

Настройка также потребуется для того чтобы провести обкатку инструмента. Чтобы осуществить точную настройку карбюратора, рекомендуется использовать тахометр для бензопил. Что представляют собой работы по регулировке карбюратора с применением специального прибора, узнаем далее.

Как настроить карбюратор бензопилы с помощью тахометра

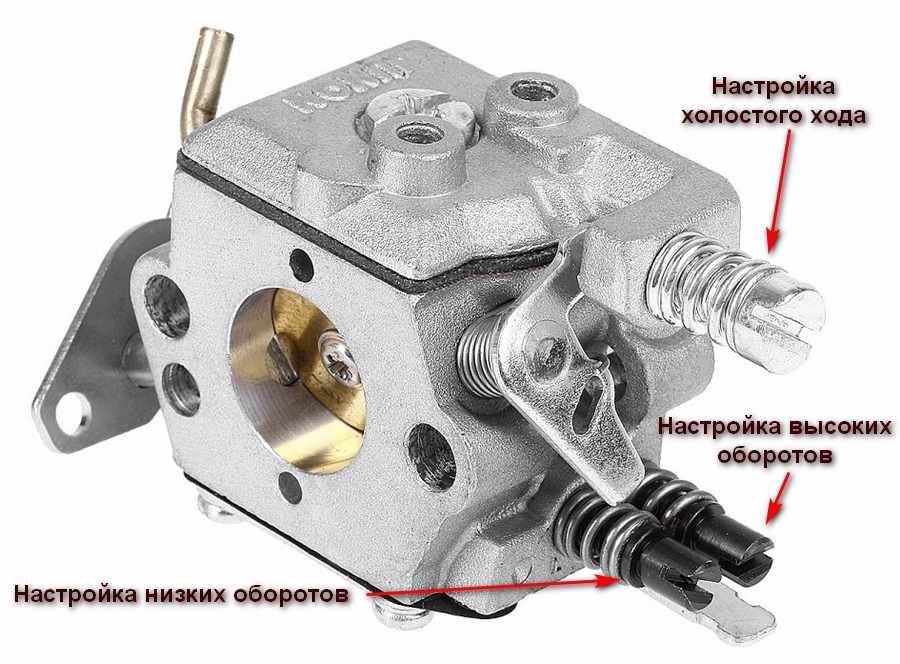

Практически все виды бензопил в конструкции карбюратора оснащены тремя регулировочными винтами. Каждый имеет соответствующее обозначение и предназначение. К таковым обозначениям относятся:

  • L – настройка подачи топлива на малых оборотах.
  • H – настройка подачи топливной смеси на больших оборотах.
  • T – повышение или понижение подачи топливно-воздушной смеси на ХХ(заслонка).

Для регулирования этих винтов потребуются тонкие отвертки, а также тахометр. Принцип регулирования карбюратора заключается в выполнении следующих действий:

  1. Если используется прибор проводного типа, то для его применения потребуется снять крышку с воздушным фильтром, чтобы открыть доступ к высоковольтному проводу бензопилы. Если же используется современный беспроводный прибор, то разбирать ничего не нужно.
  2. Осуществляется запуск двигателя инструмента.
  3. После этого необходимо подключить тахометр или же поднести его максимально близко к свече.
  4. Осуществляется вращение регулировочного винта L, посредством которого необходимо закрутить его на максимум по направлению часовой стрелки, а после отпустить на ¼ оборота.
  5. Если после регулировки наблюдается движение цепи, то прибегаем к регулированию винта T. Необходимо его так накрутить, чтобы цепь не перемещалась.
  6. После этого следует нажать до упора рукоятку акселератора на 8-10 секунд.
  7. Теперь можно приступать к настройке максимального количества оборотов. Для этого ориентируясь на показатели тахометра, следует закрутить винт H так, чтобы получить максимальное число оборотов.
  8. Путем регулировки винта T снова настраиваем требуемые обороты ХХ.
  9. Теперь осуществляем проверку функционирования инструмента. Во всех режимах изделие должно работать ровно и без скачков, провалов и рывков.

https://youtube.com/watch?v=1bEacm-m8Ts

В завершении работ следует отключить тахометр, и установить фильтр и крышку на место.

Виды приборов для проведения измерений

Для настройки карбюратора бензопилы используют преимущественно тахометры проводного типа, так как они намного дешевле беспроводных, и позволяют получать более точные результаты. Ориентировочная стоимость проводных тахометров составляет 1000 рублей. Подсоединение приборов осуществляется к высоковольтному проводу, что обеспечивается посредством специального зажима или путем обматывания его 5-6 витками.

Беспроводные приборы также имеют ряд преимуществ, но основным из них является возможность проведения измерений без снятия крышки и фильтра. Такие модели приборов позволяют осуществлять измерения на удаленности до 15-20 см.

Для проведения настроечных работ карбюратора можно использовать и самодельный тахометр. Его можно сделать своими руками, но для этого потребуется дружить с электроникой. Изготовление тахометра своими руками не имеет смысла, так как гораздо проще приобрести заводское изделие. Применение такого надежного помощника при проведении настроечных работ бензопилы позволит получить ее максимальную производительность.

Беспроводные измерители оборотов двигателя

Более удобными в применении являются тахометры для бензопил, позволяющие осуществлять контроль оборотов двигателя без подключения провода. Такие измерительные приборы осуществляют измерение оборотов двигателя на расстоянии 15-20 см от изоляционного колпачка свечи. Несомненным достоинством таких измерительных приспособлений является то, что при настройке карбюратора нет необходимости демонтировать защитный кожух и воздушный фильтр. Но стоят эти устройства значительно дороже своих проводных аналогов.

На российском рынке наиболее доступными являются беспроводные тахометры от ведущих и «Штиль»: Husqvarna PET-302 и Stihl EDT-9.

Эти устройства довольно универсальны. Измерения можно производить на различном удалении от колпачка свечи:

  • на расстоянии 5-10 см, при использовании только самого прибора;
  • 15-20 см, подсоединив к устройству короткий провод-антенну (длиной 15 см);
  • 1,2 м, используя измерительный шнур с зажимом для крепления на высоковольтном проводе свечи.

Виды тахометров для бензопил

Для того чтобы настроить карбюратор, используются приборы проводного типа, так как они в несколько раз дешевле беспроводных. Проводные приборы подключаются к высоковольтным проводам инструмента (для чего имеются специальные зажимы) путем обматывания 5-6 витками. Инструкция к прибору прилагается, поэтому ее нужно прочесть перед применением. Недостатком проводных устройств является необходимость демонтировать крышку и воздушный фильтр, чтобы добраться до высоковольтного провода. Такого недостатка лишены устройства беспроводного типа, которые измеряют частоту вращения вала даже на отдаленном расстоянии от мотора на 15-20 см.

Если знать, как отрегулировать карбюратор на инструменте, то не понадобится обращаться в сервисные центры. Настоятельно рекомендуется произвести первую настройку по инструкции, чтобы все последующие разы можно было выполнять процедуру самостоятельно без помощи специалистов.

https://youtube.com/watch?v=bCSVpfSTUTk%3F

Публикации по теме

Заточить цепь на бензопиле разными приспособлениями

Особенности правильного выбора бензопил

При нажатии на газ начинает глохнуть бензопила — причины и варианты решения проблемы

Не заводится бензопила все причины и способы устранения неисправностей

Как пользоваться

Пользоваться приспособлением очень просто. Всё что нужно для измерения частоты вращения вала ДВС, это подключить выводы схемы к клеммам катушки зажигания. Отлаженный самодельный тахометр покажет актуальные значения, но не стоит ожидать от такого примитивного прибора большой точности измерений.

Если требуется более точное измерение или тахометром придётся пользоваться очень часто, то лучше приобрести цифровой аналог заводского производства. Их стоимость вполне приемлема и совсем не обязательно покупать дорогой вариант. Зачастую бюджетные китайские модели вполне способны справиться со своей задачей.

Тахометр для настройки карбюратора бензопилы

Каждый карбюратор на бензопилах имеет в конструкции три регулировочных болта с пружинами. Каждый болт отвечает за регулировку соответствующего параметра. Таковыми параметрами являются:

  1. L — регулирование количества подачи топлива на небольших оборотах
  2. H — регулирование количества подачи топлива на больших оборотах
  3. T или LA— увеличение или уменьшение количества топливно-воздушной смеси при работе инструмента на холостых оборотах

Чтобы отрегулировать карбюратор, понадобится подготовить тонкие отвертки (шлицевые) и тахометр.

Это интересно! Тахометры для бензопил можно купить заводского производства или сделать их самостоятельно. Стоимость заводских устройств незначительная (до 1000 рублей), поэтому владельцы агрегатов выбирают именно этот вариант.

Настройка карбюратора своими руками выполняется путем проведения следующих манипуляций:

  1. Демонтируется крышка с воздушным фильтром, после чего открывается доступ к высоковольтным проводам инструмента. Такие манипуляции проводятся, если применяется тахометр проводного типа
  2. Если же используется современный беспроводной тип прибора, то доступ к высоковольтным проводам не понадобится
  3. Запустить двигатель инструмента, после этого выполняется подключение проводов к высоковольтному кабелю
  4. Беспроводной прибор нужно поднести к свече
  5. Теперь нужно взять в руки отвертку, и приступать к регулировке
  6. Болт с обозначением L нужно завинтить до упора по ходу вращения часовой стрелки, после чего ослабить на четверть оборота
  7. Цепь на бензоинструменте будет перемещаться, поэтому нужно отрегулировать болт T. Вращать болт нужно в обе стороны до момента, пока цепь на инструменте не перестанет перемещаться
  8. Теперь нужно погазовать на протяжении 8-10 секунд
  9. Чтобы выставить максимальное число оборотов на инструменте, понадобится закручивать регулировочный болт H. При этом нужно контролировать показания устройства, которое будет отображать число оборотов
  10. На завершающем этапе нужно повторить настройку оборотов холостого хода путем перемещения болта T

Как только настройка произведена, нужно проверить работоспособность инструмента в действии. Отсутствие провалов, рывков и скачков говорит о том, что процедура выполнена правильно.

https://youtube.com/watch?v=fwa4t-Uu3kk%3F

Необходимые материалы и инструменты

Чтобы собрать простейший стрелочный тахометр для наладки бензопилы потребуется минимум электронных компонентов:

  • Стрелочный индикатор уровня от магнитофона.
  • Постоянный резистор на 1,8 кОм. Допускается отклонение в большую или меньшую сторону вплоть до 1,5 кОм или 2,2 кОм.
  • Переменный резистор сопротивлением 10 кОм или другой с небольшим отклонением.
  • Постоянный конденсатор на 1мкФ. Номинал также не критичен.
  • Два полупроводниковых диода любой марки.
  • Провода.

Схему можно собрать на подходящем куске пластика или кразиса. При желании монтаж можно произвести на специальной универсальной монтажной плате или изготовить её самостоятельно путём травления на текстолите или гетинаксе.

Корпус для устройства не обязателен, но всё же рекомендуется подобрать небольшой пластиковый коробок.

Из инструментов нужно иметь под рукой нож, паяльник с припоем, пинцет.

Бензопилы Партнёр и Штиль, их регулировки.

В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.

Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).

Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.

После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.

Настройка карбюраторов маломощных бензопил

На маломощные бензопилы (например, довольно популярные модели MS170 и MS180 от Stihl с объемом двигателя 30-32 см³) обычно устанавливают карбюраторы только с одним регулировочным винтом.

На корпусе его обозначают латинскими буквами LD. Он предназначен для регулировки оборотов двигателя в режиме холостого хода. Настройку такого карбюратора можно произвести как при наличии тахометра для измерения оборотов бензопилы, так и без него:

  • закручиваем регулировочный болт до упора;
  • откручиваем его на два оборота;
  • заводим бензопилу.

Если обороты холостого хода занижены (об этом свидетельствуют показания тахометра или неустойчивая работа двигателя), то поворачиваем винт до тех пор, пока цепь пилы не начнет двигаться. Затем откручиваем его на ½ оборота назад (то есть в противоположном направлении).

Если холостые обороты завышены, и цепь начинает двигаться сразу же после запуска двигателя, то вращаем винт до момента ее остановки и делаем в том же направлении еще ½ оборота.

Как сделать счетчик оборотов своими руками?

Собрать тахометр для бензопилы своими руками сможет каждый, кто обладает базовыми знаниями в электронике. Посмотреть и скачать схему можно ниже. Чтобы собрать простой стрелочный прибор потребуются:

  1. Стрелочный индикатор . Его можно взять от магнитофона (mA на схеме).
  2. Постоянный резистор на 10 кОм (R1 на схеме).
  3. Переменный резистор на 20 кОм (R2 на схеме).
  4. Трансформатор напряжения.
  5. 4 полупроводниковых диода для преобразования напряжения от трансформатора.
  6. Конденсатор 470 mF (C1 на схеме).
  7. Провода.

Инструкция, как собрать самодельный тахометр:

  1. Собрать тахометр по схеме можно на любом куске пластика.
  2. Проделать отверстия в плате для деталей.
  3. Все компоненты устройства установить на плату в соответствии со схемой.
  4. Переделать шкалу, сделав на ней деления через каждые 500 об. / мин. с интервалом 10 мм.


Простая схема тахометра для измерения оборотов двигателя бензопилы Наладку собранного прибора производить вместе с эталонным прибором.

При необходимости более точного измерения лучше использовать готовое устройство.

Инструменты

Для регулировки понадобится следующий инструмет: тахометр, отвертки, в редких случаях спецключи. Разберем их назначение, необходимость наличия и стоимость.

ИнструментНазначениеЦенаНаличие
ТахометрПозволяет определить точно обороты двигателя и скорректировать их согласно требованиям завода — изготовителя. Можно обойтись без него, настраивая на слух, при этом нужно понимать, что настройка будет выполнена не точно.900 – 2000 рублейРекомендуется
Набор отверток (шлицевая отвертка)На большинстве бензопил для вращения регулировочных болтов потребуется простая плоская отвертка.300 – 700 рублейОбязательно
Специальный регулировочный ключНапример, для регулировки карбюратора на бензопилах Хускварна потребуется специальный ключ, он имеется только в сертифицированных сервисных центрах авторизованных на ремонт компанией производителем. Данная мера направлена на снижение поломок по причине не правильной настройки малоопытными пользователями и теми, кто занимается ремонтом, не имея официального разрешения на это.Нет в продажеЗависит от бензопилы

Беспроводные измерители оборотов двигателя

Более комфортными в применении являются тахометры для бензопил, дозволяющие производить контроль оборотов мотора без подключения провода. Такие измерительные приборы производят измерение оборотов мотора на расстоянии 15-20 см от изоляционного колпачка свечки. Предназначен для измерения числа оборотов в минуту, времени работы любого бензинового двигателя внутреннего сгорания, имеющего свечу зажигания. Бесспорным достоинством таких измерительных приспособлений будет то, что при настройке карбюратора нет необходимости демонтировать защитный кожух и воздушный фильтр. Но стоят эти устройства существенно дороже собственных проводных аналогов.

На русском рынке более доступными являются беспроводные тахометры от ведущих производителей бензопил Хускварна и Штиль: Husqvarna PET-302 и Stihl EDT-9.

Эти устройства достаточно универсальны. Измерения можно создавать на различном удалении от колпачка свечки:

  • на расстоянии 5-10 см, при использовании только самого устройства;
  • 15-20 см, подсоединив к устройству маленький провод-антенну (длиной 15 см);
  • 1,2 м, используя измерительный шнур с зажимом для крепления на высоковольтном проводе свечки.

Как сделать тахометр своими руками?

Если восстановить заводской прибор невозможно или дорого, его можно сделать своими руками. Эта же задача часто решается владельцами авто-мото транспорта, на которых тахометр не предусмотрен конструкцией.

Видео простейшего тахометра собранного своими руками из вольтметра, двигателя от старого принтера и диодного моста.

Устанавливать датчик на коленвал достаточно сложно, да и балансировка может нарушиться. Проще воспользоваться любым шкивом, которые вращаются синхронно с мотором.

Если есть отверстие – устанавливаем фото-пару и подключаем ее к электронному тахометру. Схему можно купить в виде готового KIT набора (на китайских сайтах электроники), либо собрать на доступной элементной базе.

Есть способы, как подключить самодельный тахометр к системе зажигания. Каждый импульс, подаваемый на высоковольтную свечную катушку, соответствует одному обороту коленвала.

Снимаем сигнал, и подаем на схему тахометра. Если на вашем автомобиле вышел из строя штатный прибор, или вы хотите продублировать его на отдельном табло – возможно подключение тахометра к генератору. Это самая распространенная схема подачи импульсов. Сигнал для счетчика оборотов берем от разъема «W» генератора. Подключение штатное, так работают многие модели заводских тахометров.

Если есть сомнения в правильности — посмотрите электрическую схему вашего авто, надо найти проводник от генератора к прибору.

Итог Изготовить самодельный тахометр достаточно просто, если есть элементарные навыки в электротехнике. При наличии паяльника и готовой схемы – это вопрос пары выходных.

Элементная база на любой вкус: от простенького счетчика импульсов до контроллера, собранного на ARDUINO. Главное понимать, как работает штатный прибор вашего авто.

Пример самодельного тахометра из компьютерной мышки. Все подробности в видео материале.

Для чего он нужен? Если сломался штатный тахометр – ответ очевиден. Если с вашей приборной доской все в порядке – можно добавить стильный элемент к интерьеру автомобиля. Цифровое табло легче считывается, а светодиодная индикация добавит наглядности.

Как сделать цифровой тахометр своими руками

Устройства этого типа имеют идентичное предназначение, однако отличаются конструкционными элементами. Чтобы соорудить самостоятельно прибор, потребуются следующие детали:

  • Преобразователь восьмиразрядный.
  • Процессор, позволяющий преобразовывать импульсы в цепочку нулей и единиц.
  • Дисплей для демонстрации показаний.
  • Устройство прерывающего типа (регулятор вращений) с усилителем. Для этой цели могут использоваться специальные шунты, в зависимости от конкретной ситуации.
  • Плата для обнуления информации.
  • Дополнительно можно подключить к процессору контроллер температуры антифриза, воздуха в салоне, давления жидкости двигателя и тому подобное.
  • Чтобы настроить нормальную работу устройства, понадобится установка специальной программы.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
