3 варианта фрезера из дрели своими руками

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

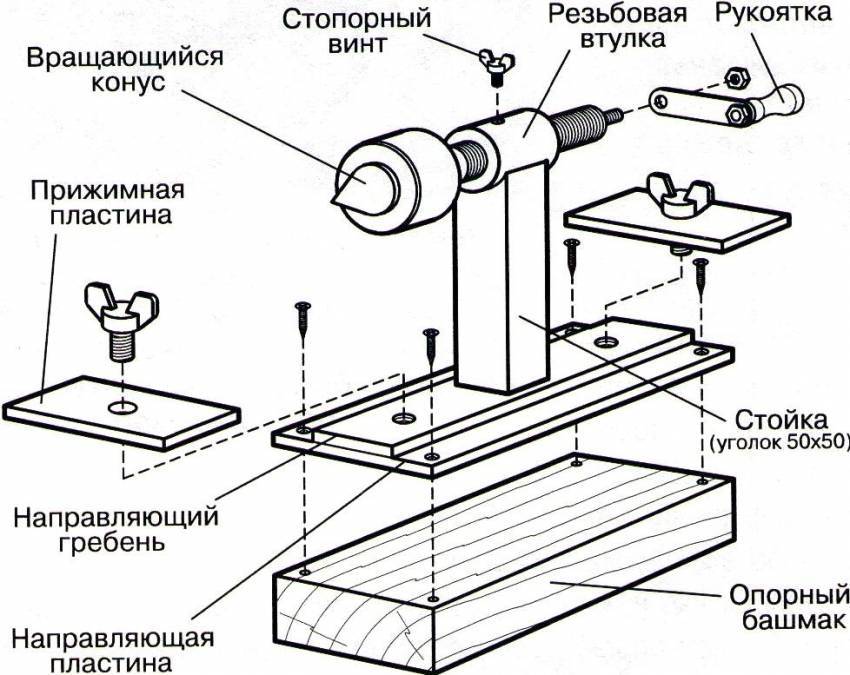

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

  • металлическая станина;
  • электромотор;
  • подручник;
  • задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

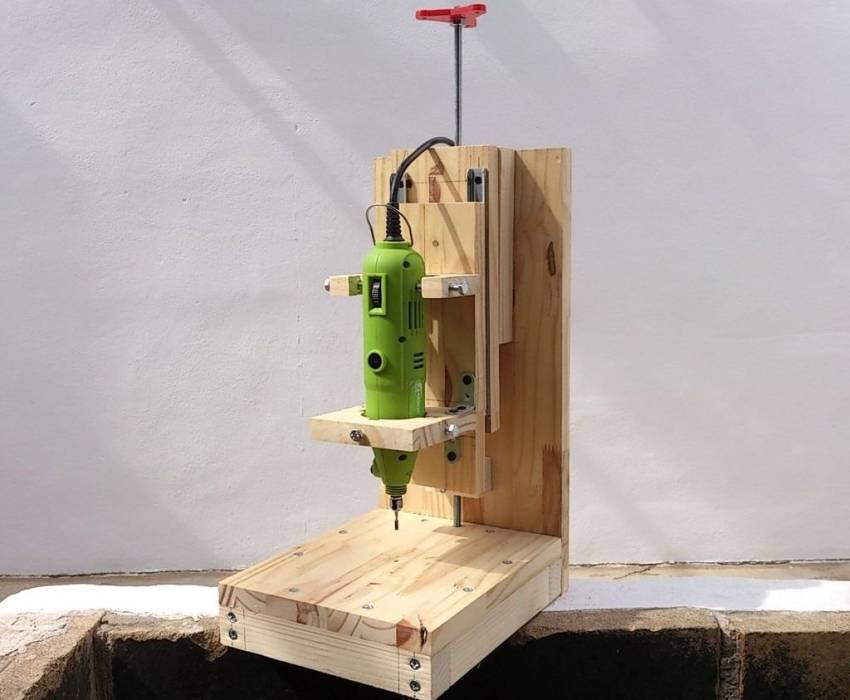

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

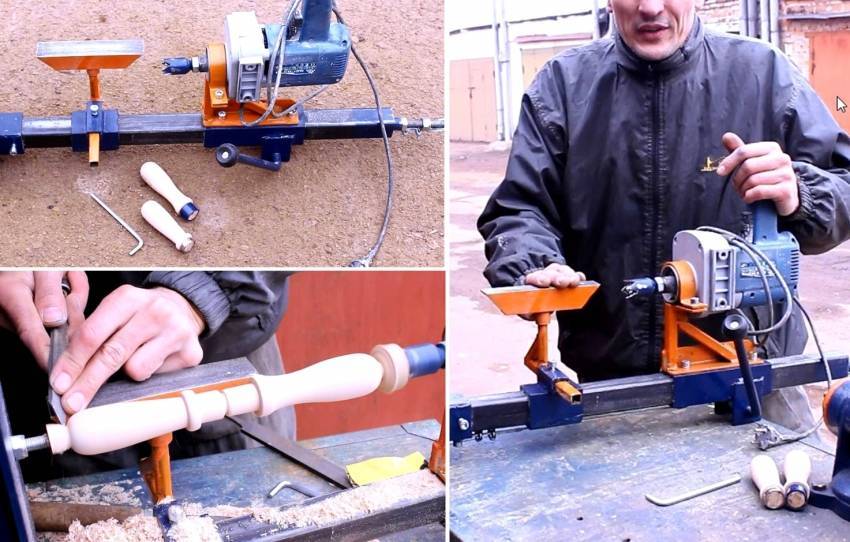

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

  • дверные ручки;
  • конструкционные детали лестницы;
  • декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

  • выполнение намотки на трансформаторах;
  • нанесение красящего состава поверх вращающейся детали для создания узоров;
  • нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Фрезер из дрели

Это самый простой , который можно собрать своими руками. В любом строительном магазине есть фрезы, изготовленные по типу обычного сверла: в их конструкции присутствует хвостовик, точно подходящий под размеры внутреннего диаметра.

Но работая с таким ручным фрезером, нужно прочно закреплять заготовку. Она не должна двигаться, колебаться. Чаще всего заготовку закрепляют струбцинами. Чем больше струбцин используется, тем крепче закрепляется заготовка. Иногда используют и обычные тиски. Их применяют при необходимости проводить обработку торца.

Проблема применения самодельного фрезера из дрели — сложность поддерживания требуемого размера обработки. Малейшая дрожь в руках сведет на нет все усилия.

Необходимо сделать для фрезерного станка из дрели приспособления, которые будут удерживать электрический инструмент в определенном положении.

Если требуется сделать паз в деревянной заготовке:

  1. Выбирается и устанавливается фреза, по внешнему виду похожая на сверло. Особенность — рабочие кромки расположены в передней части (как и у сверла) и продольном положении.
  2. Заготовка хорошо зажимается.
  3. На дрель крепятся зажимы, прикрепленные к ограничителю из ДСП, фанеры или доски. Упирая ограничитель в заготовку, можно двигать самодельный фрезер по линии, определять положение будущего паза.

На фото показана дрель с деревянным ограничителем.

Стационарный станок

Что потребуется для изготовления:

  • Фреза — дрель, болгарка, несколько приспособлений в виде небольшого электрического двигателя и шпинделя для станка по дереву.
  • Столешница.
  • Станина. Должна быть прочной и надежной: это несущая часть станка, на которой будет крепиться столешница и фреза.

Самый сложный вариант — изготовление станка из отдельного электрического двигателя и шпинделя. Сделать оборудование из готовых электрических инструментов проще.

Фрезерный станок производит обработку в вертикальной или горизонтальной плоскости, от выбора способа обработки зависит положение установки рабочего органа.

Фреза самодельного станка из болгарки расположена вертикально, обработка производится в горизонтальной плоскости.

Станина может быть любой конструкции (чертежи необязательны). Лучше сделать ее в виде рамы из металлических уголков. На нее болтами прикрепить лист ДСП. Затем:

  1. Определить место, откуда будет выходить рабочий вал.
  2. Сделать отверстие, диаметром больше диаметра вала.
  3. Прикрепить болгарку двумя хомутами, которые приделать к столешнице винтами и гайками.

Головку винтов располагают со стороны поверхности столешницы, где будет двигаться заготовка. Гайки крепления — со стороны болгарки. Головки винтов устанавливают заподлицо.

Для самодельного станка необходимы фрезы, напоминающие по посадке на вал отрезные диски. В них нет пазов под шпонки. Они, так же как и диски, крепятся к болгарке зажимной гайкой. Если есть необходимость использовать фрезы шпоночного типа, тогда делают переходник:

  • Один его конец имеет резьбовое соединение. Этой стороной он накручивается на вал болгарки по месту посадки зажимной гайки.
  • Второй конец изготавливается под посадку фрезы на шпонку. Обычно для крепления используются болт и шайба (они прижимают рабочий инструмент к переходнику), поэтому с торца делается резьбовое отверстие под диаметр используемого болта.

По столешнице устанавливаются направляющие, по которым будет двигаться заготовка. Чаще всего применяют куски фанеры и ДСП: с их помощью можно создать направляющие различной конфигурации, что позволяет вести фрезерование заготовки в разных направлениях. Направляющие — съемные изделия, прикрепляющиеся к станине саморезами.

С помощью стационарного фрезера определяют точность производимых процессов независимо от количества оборотов. Качество получаемых конструкций выше, чем при использовании ручного инструмента. Хотя последний проще сделать самостоятельно.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

https://youtube.com/watch?v=SrjCu2i7wRw

Достоинства и недостатки ручного фрезера

Основным преимуществом такого станка для фрезеровки электрической дрелью является то, что не требуется для выполнения единичных операций приобретать дорогостоящий фрезер. На сделанном своими руками приспособлении вы сможете с легкостью проделать несколько пазов, а еще обработать край полки. В электрической дрели сверло вставляют в патрон, а при работе на сделанном своими руками фрезере потребуется использовать фрезу для дрели.

В магазинах есть невероятно большой выбор:

  • Дисковые.
  • Цилиндрические.
  • Фигурные.
  • Концевые.
  • Угловые.
  • Торцевые.

Все они оснащены хвостовиком и легко прикрепляются к патрону. Заменить инструмент можно быстро. А вот недостатком патрона является то, что он способен открутиться при проведении работ, а особенно при наличии большой вибрации инструментов. Потребуется постоянно проверять и затягивать элементы крепления. Перед тем, как сделать ручной фрезер из дрели своими руками, потребуется определиться с объемом работ. Самодельные фрезеры подойдут для выполнения домашних работ по ремонту, а также отдельных операций по обработке деталей из древесины. Фрезеровать при помощи дрели на протяжении длительного времени с большими нагрузками не получится.

При этом чистота не так важна, потому что древесина будет перерабатываться в стружку. На сверлильном инструменте максимальное число вращение может быть 3 000 оборотов в 1 минуту. В то же время у самого легкого настоящего фрезера минимальное значение будет 4 000 оборотов в 1 минуту. Любой специалист знает, что чистота обработки будет зависеть от того, как быстро вращается инструмент. Чем больше вращений фрезы, тем красивее кромки и торцы шпонки. После обработки на станке, который сделан своими руками, обработанные места потребуется тщательно ошкуривать.

Электрический двигатель на инструменте для сверления куда слабее, чем фрезерный. Он рассчитан не на длительное использование, а долго работать на предельной скорости у него не выйдет. При фрезеровании дрелью ее постоянно потребуется отключать, чтобы она могла остыть.

Похожие материалы:

Сверлильный станок

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов.

  1. Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
  2. Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
  3. Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
  4. Неподвижная часть салазок прикреплена к трубе с помощью фланца.
  5. Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол. Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
  6. На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
  7. Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
  8. Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).
  9. Направляющие в данной конструкции сделаны из алюминиевого профиля. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.

  10. Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
  11. Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
  12. Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.

Вариант стойки № 2

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.

Конструкция фрезера из дрели

Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели. Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться. Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.

Стол с фрезером

Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.

Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.

Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.

Простой станок

Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:

  • подошва;
  • стойка;
  • косынка.

Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее. На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, вторая к стойке.

При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.

Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.

Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.

Станок с вертикальным перемещением фрезы

Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.

Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.

Имея опыт слесаря и необходимый набор деталей, можно установить самодельный фрезер на боковых цилиндрических стойках. Снизу на них одеваются пружины, поднимающие дрель вверх.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.

Подготовка шаблона

Этап 1. Зарисовка. Материалы, которые могут понадобиться на данной стадии, выглядят так. С помощью линейки и карандаша стоит зарисовать ножи, так как они – это прямое отражение будущей фрезы. Если их нет в наличии – не проблема найти пример в интернете, и уже далее перерисовывать его профиль и следовать дальнейшим инструкциям.

Этап 2. Вырезаем форму. В зависимости от того, какое количество ножей нам в итоге понадобится, отсчитываем необходимое количество листиком и, захватывая их, аккуратно вырезаем форму будущего изделия, не цепляя при этом ни «острие», ни две несущие стороны ножа.

Этап 3. Изготовление формы. С помощью клея, приклеиваем шаблон к заготовке и аккуратно отпиливаем болгаркой лишнюю длину

Помните: важно сохранять не только острие, а и боковые стороны! Так что, при работе с болгаркой стоит быть несколько осторожным и учитывать габариты изделия

Технология изготовления и рекомендации

Самодельная фреза имеет ограничения по материалам, которые могут быть обработаны с ее помощью. Изготовление фрез для собственных нужд, как правило, связано с работой со сталью мягких сортов. Именно поэтому такой самодельный инструмент способен достаточно эффективно резать дерево, но при обработке более твердых материалов быстро затупляется.

Для того чтобы изготовить свой фрезерный инструмент, мастера используют обрезки стальных прутков или арматуры. Если в качестве заготовки применяться арматура, то ее ребристую поверхность выравнивают при помощи токарного станка.

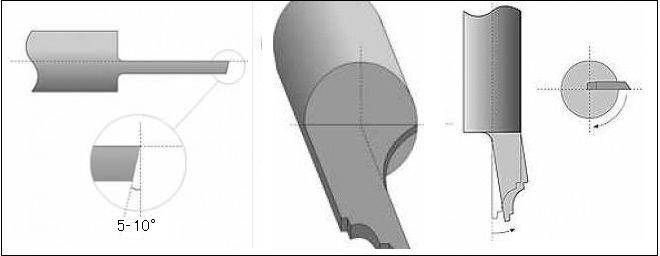

Схема самодельной фрезы

Технология изготовления самодельной фрезы по дереву из такой заготовки заключается в следующем:

  • На той части цилиндрической заготовки, где будет формироваться режущая часть самодельного инструмента, срезается половина диаметра.
  • Между частями заготовки с разными диаметрами формируется плавный переход.
  • С обработанного участка заготовки снимается еще четверть диаметра, с необработанной частью прутка такой участок заготовки также соединяют плавным переходом.
  • Обработанной части заготовки придается прямоугольная форма, для чего срезается ее нижняя часть. Толщина той части заготовки, на которой будет сформирована рабочая часть инструмента для обработки дерева, должна составлять 2–5 мм.

Для подрезки стержня можно приспособить болгарку и дрель, а формирование рабочей части выполнить на заточном станке

Чтобы фреза по дереву, изготовленная своими руками, могла быть использована для выполнения эффективной обработки, при ее изготовлении надо придерживаться следующих рекомендаций.

  • Режущую кромку нужно затачивать под углом 7–10°. Если сделать ее более острой, то она будет слабо держать заточку и обладать низкими режущими свойствами.
  • Для придания режущей части инструмента требуемой конфигурации используются надфили с алмазным напылением или угловые шлифовальные машинки с дисками, специально предназначенными для выполнения работ по металлу.
  • Если самодельная фреза по дереву должна отличаться сложной конфигурацией, то допускается выполнять ее загиб или расплющивание.

Доводка режущей кромки производится алмазным диском, затем поверхность доводится шлифбумагой

При небольшой толщине режущей части фрезерный инструмент, сделанный своими руками, имеет достаточно невысокий рабочий ресурс. Чтобы несколько увеличить срок эксплуатации такой фрезы по дереву, угол на нижней части инструмента, расположенный напротив его режущей кромки, можно немного закруглить.

Подготовительные работы

Для самодельных фрез существуют ограничения по материалам, в которых этим инструментом будут создаваться выборки, пазы. Чтобы обработать заготовку, требуется достаточная пластичность, мягкая сталь впоследствии сможет резать дерево, однако быстро затупится при обработке более жестких материалов.

Заготовками служат обрезки прутков, арматуры, ребристая поверхность которой снята на токарном станке. Технология выглядит следующим образом:

Схема самодельной фрезы по дереву.

  • на необходимой длине цилиндрической заготовки срезается ровно половина;
  • на переходе от срезанной части к сохраненной создается плавный переход для удобного создания профиля на следующем этапе;
  • от обрабатываемого участка удаляется четверть (переход также плавный);
  • на последнем этапе необходимо придать рабочей поверхности инструмента прямоугольную форму, для чего срезается нижняя часть (рекомендуемая толщина заготовки – 2-5 мм).

Фреза подходит для работ по дереву при совпадении внутреннего угла по центру вращения инструмента. Чтобы придать инструменту по дереву своими руками необходимый профиль, достаточно придерживаться схемы:

  • заточка режущей кромки – специалисты рекомендуют угол 7-10 градусов, так как излишне острая кромка слабо держит заточку, обладает низкими режущими свойствами;
  • придание нужной конфигурации – профиль изготавливается алмазными надфилями либо отрезными дисками для УШМ по металлу;
  • для придания рабочей части фрезы сложного профиля используется загиб либо расплющивание рабочего органа инструмента.

Особенностью самодельного инструмента является многозаходность. Рейку нужного профиля изготавливают за несколько раз, так как при одном прохождении фреза может не справиться со всем объемом удаляемой древесины.
