Где находится сапун на бензобаке бензопилы

Предотвращение поломки

Внезапное появление бензина в фильтре после посещения заправки говорит об грязном топливе. Следует перестать посещать непроверенные станции. Также не рекомендуется покупать топливо во время пополнения хранилища, тат как поток из трубы бензовоза подымает весь мусор со дна цистерны.

Выполняя регулировочные работы, следует помечать положения винтов качества и количества смеси. Для этого необходимо полностью закрутить болт, считая обороты. При последующей неудачной настройке, зная предустановленное значение, вернуть исходное состояние будет намного проще.

Какая б причина не вызывала появления бензина в фильтре, не следует откладывать устранение неисправности. Работа двигателя в таких условиях ведет к чрезмерному износу всех деталей, что приближает необходимость капитального ремонта. Быстрое реагирование на первые симптомы неправильной работы топливной системы сберегут кошелек владельца от лишних растрат.

Как снять насос

Масляный насос установлен с правой стороны днища корпуса, в том факте же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, будет нужно поначалу высвободить пилу от ручки, для этой цели раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. Далее, необходимо вытащить заглушки амортизаторов ручки и с помощью сильной шлицевой отвертки, выжать их из собственных посадочных мест на ручке.

Сейчас читают: Бензопилы российского производства: лучшие модели их достоинства и недостатки || Русские бензопилы их цены и фото

Если ручка снята, корпус бензопилы переворачивается наверх дном. Шланг идущий из масляного бака к насосу будет видно сходу. Его нужно вытащить из места посадки.

Для наилучшего осознания процесса снятия насоса, увидите видео ниже. В видео мастер СЦ тщательно указывает, как снять масляный насос с бензопилы, кроме того обрисовывает главные неисправности комплекса бухгалтерских программ подачи.

Масляный насос Штиль 180 — очень высококачественная и надежная деталь, потому поменять его нужно, исключительно в последнем случае, когда уже испытаны нашему клиенту остается другие элементы комплекса бухгалтерских программ.

Когда насос снят, его нужно очистить и продуть. Обычно, основная поломка маслонасоса, это его засор. Устранив его, устанавливается насос к району.

Смена насоса требуется только при условии, когда убрать его засорение запрещено.

Видео: Где Находится Сапун В Бензопиле Stihl 180

Если вы ранее снимали бензопилу, быстро снимите ручку.

Обычно за этим шагом следует разборка стартера. Но, учитывая стандартные конструктивные особенности бензопилы, нам не нужен этот шаг, чтобы перевести дух. При желании вы можете снять стартер, так как под ним накапливается много опилок.

Дыхательная процедура

Самый простой способ чистки. Использовать швейную иглу. Перед чисткой клапана убедитесь, что он забит. Это не сложно сделать.

1. Снимите карбюратор (он должен быть отсоединен от топливного шланга), оцените количество следов топлива.
2. Если топливо вытекает, а дыхательный аппарат остается чистым, то с ним все в порядке, и вам необходимо продолжить диагностику. Если из газовой линии вытекает слабый поток топлива, вы можете быть уверены, что вентилятор необходимо тщательно очистить.

Важно! Если после очистки бензопилы увеличивается скорость холостого хода, не спешите паниковать, разбирать инструмент и не брать его в мастерскую. После очистки такое поведение двигателя и карбюратора (их взаимодействие приводит к увеличению холостого хода) считается нормой

Если эта функция вызывает тревогу, регулировочный винт, расположенный на карбюраторе и обозначенный T., может быть слегка отрегулирован.

Является ли мыло причиной проблем с бензопилой?

При первых признаках поломки бензопилы не спешите дышать. Многие не хотят сразу начинать разбирать ручку, если не уверены, что виноват маленький клапан. Прежде чем снимать ручку бензопилы, устраните возможные причины неисправности устройства при чистке дыхательного аппарата. Начните с малого.

1. Оцените качество топливной смеси. Не все производители предлагают регулируемые форсунки для моделей бензопилы. Тем не менее, некоторые из них могут быть настраиваемыми. Это дает «мастерам» возможность экспериментировать с составом топливной смеси. Возможно, вы определились с этим экспериментом, но через некоторое время вы забыли об этом и теперь обвиняете дыхательный бак в приборе в неисправности. Помните, что в идеале вы должны использовать марку масла, рекомендованную производителем (указанную в руководстве к устройству), а не использовать старую смесь (вам нужно разработать ее максимум в течение двух недель). Через месяц это ухудшится и станет причиной неисправности устройства.
2. Проверьте свечу (возможно, вы заполняете ее при запуске инструмента). Изучите эту часть; оно должно быть чистым, без следов масла. Если на нем есть налет, он должен быть светлым, коричневый цвет указывает на проблему с катушкой зажигания. Держите запасные свечи под рукой, чтобы быстро удалить этот предмет из списка проблем.
3. Не только дыхательный аппарат, но и сопло карбюратора и топливный фильтр могут быть забиты (поэтому после снятия рукоятки необходимо снять карбюратор и правильно очистить поверхность под ним от опилок). Вы можете обрабатывать оба узла самостоятельно.
4. Воздушный фильтр забит. Этот фильтр может быть забит пылью, что станет серьезным препятствием при запуске бензопилы.

Рассмотрите особенности модели вашего инструмента, чтобы вы могли точно диагностировать проблему. Это не только устранит это и вернет вас к работе с бензопилой как можно скорее, но и избавит вас от хлопот (демонтаж тех узлов, которые не работают).

Как правило, вентилятор встроен в крышку топливного бака, поэтому вы можете легко добраться до него, а затем быстро и эффективно почистить клапан.

Как добраться до сапуна?

Особая сноровка вам не нужна. Проще всего, обратиться к инструкции по эксплуатации вашей модели. Тем не менее на помощь может прийти и инструкция по демонтажу рукоятки.

Для начала уделите внимание подготовительному этапу

1. Чтобы провести очистку после демонтажа рукоятки пилы было проще, удалите шину и цепь, боковую крышку. Это необязательно, но желательно, ведь так заодно вы сможете, используя кисточку и компрессор удалить следы масла, грязи, опилок.
2. Отложите демонтированные детали в сторону.

После очищения, переходим к снятию рукоятки.

1. Рукоятка прикреплена к корпусу тремя амортизаторами (все прорезинены), но удалить их сразу нельзя, поэтому для начала мы работаем с заглушками из пластика. Обычно они располагают во внутренней полости каждого амортизатора.
2. Возьмите мощную отвертку и начните выжимать амортизаторы. Начинайте с того, который расположен близко к ручке сзади.
3. Снимаем два винта, которые позволят нам демонтировать проволочную тягу (она связана с карбюратором и курком газа, находится близко к ручке, где вы снимали первый амортизатор).
4. В конце у вас остается ручка, которая соединена с амортизатором. Теперь остается выкрутить корпус (заломите в сторону внутреннюю часть рукоятки).
5. Снимаем с резинки корпус. Все готово!

Если ранее вы проводили разборку бензопилы, с демонтажем рукоятки справитесь быстро.

Обычно после этого шага следует разборка стартера. Но, учитывая стандартные особенности строения бензопилы, этот шаг для того, чтобы добраться до сапуна, нам не нужен. По желанию можно снять и стартер, так как под ним скапливается множество опилок.

Отдельно о поломке самой распространенной модели

Рассмотрим проблемы Штиль 180 подробнее:

1. Забитый карбюратор или же топливный фильтр. Это самые распространенные проблемы, которые очень легко устраняются после чистки. Иногда фильтр приходится менять;
2. Замена свечи;
3. Иногда цилиндр или же сальники нуждаются в замене.

Пила Штиль достаточно прочная и выносливая, поэтому зачастую поломку можно устранить самому. Фактически то же самое касается моделей Партнер, Урал, Макита и Хускварна.

При обнаружении неисправности своей бензопилы, ищем причину с малого, постепенно проверяя и устраняя проблемы. Такие неполадки легко устранить самостоятельно. Но если поломка серьезная, а у Вас недостаточно опыта, то этим должен заниматься специалист.

Муфта сцепления

На низких скоростях элементы с фрикционными накладками (1), имеющими степень свободы в радиальном направлении, притягиваются к центру вала пружинами (2) и не передают вращение барабану (3), соединенному с цепным приводом звездочка. Когда скорость бензопилы достигает значений, при которых центробежная сила превышает силу пружин, сегменты трения прижимаются к внутренней поверхности барабана и начинают вращаться. В результате ведущая звездочка начинает вращаться, что приводит в движение пильную цепь.

Как вы можете видеть на фотографии, звездочка находится за сцеплением.

В других цепных пилах звездочка может находиться снаружи муфты.

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Основным достоинством муфт подобного типа будет то, что при заклинивании цепи сцепление бензопилы проскальзывает, не глуша движок и не вызывая поломки устройств, передающих движение от мотора к цепи.

Система смазки цепи

Масляные насосы имеют различную конструкцию (поршневого по другому мембранного типа) не изготавливаются из разных материалов (металла иначе говоря пластмассы). Они приводятся в действие при помощи зубчатой передачи, получающей свой профессионализм движение от ведущей звездочки. Когда двигатель работает на холостом ходу (ведущая звездочка не цепь не вращаются), подача масла не происходит. Производительность насоса зависит от числа оборотов ведущей звездочки, чем они выше, тем не просто масла поступает на пильную цепь. Некоторые масляные насосы оснащены ручным механизмом регулировки производительности. посредством регулировочного винта (1).

Видео демонстрирующее устройство бензопилы:

Как работает карбюратор бензопилы мембранного типа

Мембранный карбюратор собирается из 20-30 деталей, в зависимости от модели. В них входят винты крепления и прокладки, а также 17 функциональных элементов. Принципиальное устройство показано на приведенной ниже схеме.

1. Штуцер под шланг от бензобака для подачи бензина.
2. Канал, по которому подкачивается топливо при нажатии кнопки праймера (подсоса) при запуске холодного двигателя.
3. Клапан впуска, который перекрывается при наполнении камеры.
4. Мембрана подсоса.
5. Клапан выхода топлива из мембранной камеры.
6. Сетчатый фильтр.
7. Поворотная заслонка, регулирующая подачу воздуха от воздушного фильтра.
8. Дроссельная (газовая) заслонка, регулирующая подачу топливной смеси в камеру сгорания.
9. Канал подачи топлива.
10. Винт регулировки холостых оборотов.
11. Игла, регулирующая количество топливо-воздушной смеси.
12. Жиклер холостых оборотов.
13. Мембрана, определяющая положение иглы и количество поступающей смеси.
14. Топливная камера.
15. Основной жиклер.
16. Камера-диффузор, где происходит смешивание бензина с воздухом.
17. Регулировочный винт рабочих оборотов.

Карбюратор обеспечивает работу двигателя в 3 режимах:

1. Холодный запуск.
2. Холостые обороты.
3. Рабочие обороты.

При холодном запуске, вручную нажимается кнопка праймера (подсоса). При этом сжимается и раскрывается мембрана насоса 4. Создается разрежение, и за счет него идет прямая подкачка бензина, из бака в топливный канал карбюратора. Это ускоряет и облегчает запуск холодного двигателя после долгого простоя.

Затем, при работе двигателя разрежение создается уже за счет хода поршня в камере сгорания. Топливо начинает засасываться из бензобака в карбюратор через штуцер 1. Это происходит до тех пор, пока не наполнится камера 14. При наполнении от давления мембрана меняет свое положении и через коромысло давит на иглу 11. Игла поднимается и перекрывает подачу топлива. За счет этого исключается перелив топлива в диффузор и затем в камеру сгорания.

После того, как бензин из камеры 14 уходит в диффузор и затем в камеру сгорания, мембрана изгибается, меняя положение иглы, и подача топлива возобновляется до наполнения камеры 14.

Цикл повторяется. Таким образом, в камере 14 всегда нужное для работы двигателя количество топлива и герметичность, обеспечивающая поступление топлива в камеру сгорания за счет вакуума от хода поршня.

В режиме холостого хода заслонка закрыта, а минимальное количество топлива поступает через прорезь внизу заслонки. Количество поступающего топлива, а следовательно частота холостых оборотов регулируется винтом 10.

Есть модели карбюраторов, где частота холостых оборотов регулируется положением дроссельной заслонки. Регулировочный винт в этом случае регулирует не подачу топлива через канал, а положение заслонки.

Для закрепления прочитанной информации, рекомендуем посмотреть соответствующее видео, автор которого подробно рассказывает и показывает об устройстве и принципе работы мембранного карбюратора бензопилы. По ходу рассказа, автор освещает основные проблемы, неисправности. Довольно-таки полезное видео по данной теме.

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

• дефектная свеча (устраняется только заменой на заведомо исправную);
• обрыв проводов в системе;
• неисправность кнопки управления зажиганием;
• дефектная катушка зажигания;
• отсутствие зазора между катушкой и маховиком;
• обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

• износ ЦПГ;
• тепловые задиры цилиндра или поршня;
• задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.

Как добраться до сапуна?

Особая сноровка вам не нужна. Проще всего, обратиться к инструкции по эксплуатации вашей модели. Тем не менее на помощь может прийти и инструкция по демонтажу рукоятки.

Для начала уделите внимание подготовительному этапу

1. Чтобы провести очистку после демонтажа рукоятки пилы было проще, удалите шину и цепь, боковую крышку. Это необязательно, но желательно, ведь так заодно вы сможете, используя кисточку и компрессор удалить следы масла, грязи, опилок.
2. Отложите демонтированные детали в сторону.

После очищения, переходим к снятию рукоятки.

1. Рукоятка прикреплена к корпусу тремя амортизаторами (все прорезинены), но удалить их сразу нельзя, поэтому для начала мы работаем с заглушками из пластика. Обычно они располагают во внутренней полости каждого амортизатора.
2. Возьмите мощную отвертку и начните выжимать амортизаторы. Начинайте с того, который расположен близко к ручке сзади.
3. Снимаем два винта, которые позволят нам демонтировать проволочную тягу (она связана с карбюратором и курком газа, находится близко к ручке, где вы снимали первый амортизатор).
4. В конце у вас остается ручка, которая соединена с амортизатором. Теперь остается выкрутить корпус (заломите в сторону внутреннюю часть рукоятки).
5. Снимаем с резинки корпус. Все готово!

Если ранее вы проводили разборку бензопилы, с демонтажем рукоятки справитесь быстро.

Обычно после этого шага следует разборка стартера. Но, учитывая стандартные особенности строения бензопилы, этот шаг для того, чтобы добраться до сапуна, нам не нужен. По желанию можно снять и стартер, так как под ним скапливается множество опилок.

Как разобрать бензопилу

Ремонт бензопилы можно проводить только после того, как будет выполнена разборка инструмента

Делать ее нужно максимально осторожно, при этом каждую деталь рекомендуется почистить моющим средством и тщательно высушить. Только после этого допускается сборка инструмента

Как снять звездочку

Для доступа к звездочке бензопилы надо:

1. Снять крышку картера, цепную гарнитуру и шину, а затем воздушный фильтр.
2. Выкрутить свечу, вместо которой вставить стопор поршня.
3. Выкрутить муфту сцепления, предварительно установив съемник в отверстие для универсального ключа. Это позволит открыть доступ к звездочке, после чего и последнюю можно снять.

После того как была удалена неисправная деталь, может быть произведена замена звездочки своими руками.

Как заменить масляный насос

Снятие масляного насоса происходит в такой последовательности:

1. Снять цепную гарнитуру, а затем открутить болты, которые фиксируют направляющую цепь к корпусу.
2. Теперь нужно снять насос и разделить его на две части, после чего удалить прокладку и поставить на ее место новую.

Если подобные действия не исправили проблему, то масляный насос нужно заменить. Все действия по сборке нужно выполнять в обратной последовательности.

№2. Двигатель глохнет

Двигатель запустился, но на холостых оборотах или при нагрузке бензопила глохнет. В этом случае чаще всего следует произвести те же действия, что описаны выше.

Как отрегулировать бензопилу, зависит от того, когда именно начинаются проблемы:

Глохнет сразу после запуска:

• Топливная смесь приготовлена неправильно, в ней слишком много масла, поэтому октановое число бензина меньше, чем должно быть, поэтому бензопила работает только на подсосе или сразу же глохнет.
• Нагар на свече зажигания или неправильный зазор между свечой и проводом.

Глохнет и на холостых оборотах не работает:

• Забился глушитель. Необходимо произвести очистку от нагара.
• Сбились настройки карбюратора. Требуется регулировка холостого хода на бензопиле. Она выполняется при помощи регулировочных болтов, имеющих маркировку L и H. Как отрегулировать холостой ход, смотрите в статье про регулировку карбюратора.

Глохнет на максимальных оборотах и работает только на подсосе

• Забит воздушный или топливный фильтр. Нужно прочистить и проверить уплотнения.
• Забит сапун и из-за этого не поступает топливо и не работает подкачка бензина на бензопиле. Возьмите иглу и аккуратно прочистите сапун.
• Неисправность бензонасоса. Снимите насос и проверьте, не сочится ли из него бензин. Если сочится – замените уплотнительную прокладку или сам насос.

Бензопила не пилит под нагрузкой и глохнет

• Забит воздушный фильтр. Необходимо достать фильтр, хорошо прочистить или даже промыть, просушить и установить обратно.
• Неправильная пропорция маслобензиновой смеси. Слейте топливо и заново смешайте масло и бензин в правильной пропорции.

Как почистить обратный клапан и восстановить работоспособность инструмента

Для начала разберемся, как узнать о том, что сапун неисправен и нуждается в очистке или замене. Сделать это можно тремя способами.

• Первый способ предусматривает под собой осмотр состояния отверстия на крышке бензобака. Если отверстие забито грязью, то однозначно клапан нуждается в очистке.
• Второй способ — если бензокоса не заводится или после непродолжительной эксплуатации глохнет двигатель. Это косвенные признаки того, что карбюратор не может закачать топливо в систему за счет создавшегося давления внутри бака.
• Третий способ — отсоединить топливный шланг от карбюратора, после чего посмотреть. Если топливо вытекает сильной струей, значит уравнитель исправен, и не нуждается в ремонте. Если топливо не вытекает или течет слабой струей, то это свидетельствует о неисправности уравнительного клапана. Топливо не протекает за счет создавшегося внутри давления.

Убедиться в том, что проблема скрывается именно в сапуне достаточно просто — для этого попробуйте выкрутить крышку. Если сделать это удается с трудом, а при проворачивании люка слышен звук стравливания воздуха, то однозначно стоит почистить сапун.

Очистить обратный клапан можно следующими способами:

• Воспользоваться иглой и компрессором. Иголка нужна для того, чтобы удалить грязь из отверстия в крышке бака. Сжатым воздухом из компрессора нужно продуть отверстие с обратной стороны, чтобы остатки грязи вылетели из отверстия. Этот способ простой, но не всегда он подходит
• Разобрать сапун и произвести осмотр с последующей очисткой или заменой устройства. Ремкомплект сапуна не продается, поэтому в случае повреждения фильтрующего элемента или самого клапана (обычно он представлен в виде резинового уплотнения), понадобится купить новую крышку бензобака для своей модели инструмента

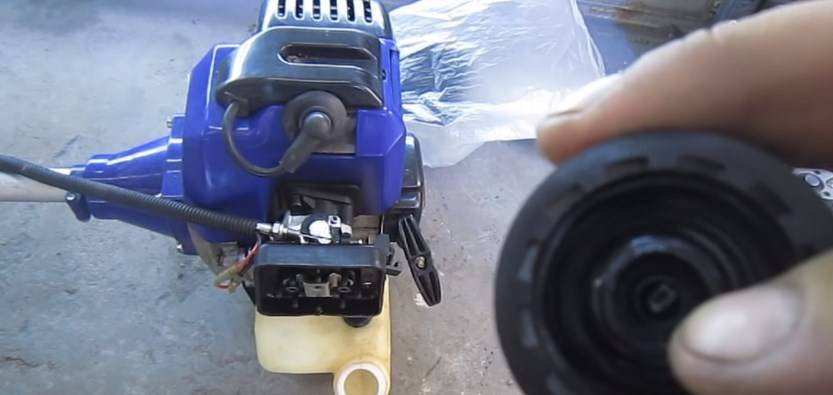

Ниже представлена инструкция, как разобрать сапун и произвести его очистку своими руками:

1. Первые делом нужно убедиться, что сапун находится именно в крышке бака. Далее рассмотрим случай, когда обратный клапан расположен в конструкции крышки
2. Извлечь с крышки фиксатор, который служит для того, чтобы предотвратить потерю люка во время дозаправки инструмента
3. Приступаем к извлечению уравнителя давления из внутренней части крышки. Для этого необходимо поддеть устройство, и извлечь вместе с резиновым уплотнителем
4. Извлеченные детали из крышки — это резиновая прокладка и сапун с фильтром
5. Далее необходимо извлечь из резинового клапана фильтр, и произвести прочистку и продувку
6. Если резиновый клапан не имеет признаков повреждений, значит достаточно продуть и прочистить его вместе с фильтром, после чего произвести сборку устройства

На этом процедура ремонта завершена, и остается произвести проверку работоспособности сапуна бензокосы в действии.

Подводя итог, надо отметить, что эта маленькая деталь часто является причиной того, что невозможно завести бензопилу. Устранить эту проблему не поможет даже полная очистка карбюратора. Часто неопытные косари обращаются в сервисные центры для ремонта инструмента, не осознавая того, что причина скрывается в этой мелкой по размерам детали, играющей очень большую роль в работе двигателя бензоинструмента.

Публикации по теме

Почему не заводится бензокоса и триммер возможные причины и способы их устранения

Насадки для мотокос и триммеров — расширяем возможности бензинового инструмента

Особенности замены звездочки на бензопиле

Заточить цепь на бензопиле разными приспособлениями

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в этом материале.

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

1. Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
2. Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
3. Шатун — это часть, за счет которой соединяется поршень с коленвалом
4. Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

К двигателю подключены следующие механизмы:

1. Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
2. Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
3. Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
4. Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
5. Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы 2-mix.

https://youtube.com/watch?v=bRP_CeJ__U8%3F

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

Электрическая бензопила в разрезе

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.

Это интересно: Разновидности приспособлений для цепной бензопилы — рассматриваем во всех подробностях

Неисправности двигателя бензопилы

Двигатель является основным узлом бензопилы, и большинство поломок, возникающих в ней, связаны именно с бензиновым приводом. Правильная диагностика способна определить причины и способы устранения неисправностей даже неподготовленному пользователю.

Основные проблемы с запуском двигателя могут быть следующие:

• двигатель не запускается;
• работает неустойчиво;
• происходит запуск, после чего агрегат сразу глохнет;
• глохнет при нагрузке.

Неисправности системы зажигания

В первую очередь, причину того, что не заводится бензопила, нужно искать в системе зажигания агрегата. Начинать нужно с проверки свечи, поскольку есть вероятность, что пропала искра.

По состоянию выкрученной свечи можно определить, как работает топливная система. Свеча выкручивается специальным ключом.

На следующем рисунке показано 3 варианта состояния свечи зажигания.

Забрызганная топливом свеча говорит о его избытке в цилиндре. Если свечу заливает, то скорее всего неправильно отрегулирован карбюратор, или были нарушены правила пуска двигателя. Свечу необходимо хорошо вытереть и высушить. Также следует осушить камеру сгорания:

• перекрыть подачу топлива;
• при выкрученной свече несколько раз потянуть за стартер, чтобы из цилиндра удалился весь бензин:
• установить свечу на место и провести регулировку карбюратора согласно инструкции.

Большое количество нагара на свече вызывается неправильным соотношением между маслом и бензином во время приготовления топливной смеси, а также неполадками в системе подачи топлива. Если смесь приготовлена правильно, с использованием качественного масла, то следует отрегулировать карбюратор. Свечу с нагаром необходимо очистить, промыв в бензине. После чего, ее нужно вытереть насухо, иглой убрать остатки гари и зачистить электроды мелкой наждачной бумагой.

Если свеча сухая, требуется проверить наличие искры на ее электродах, чтобы исключить неисправность системы зажигания.

1. Оденьте на свечу колпачок с высоковольтным кабелем.
2. Держась за колпачок, приложите резьбу свечи к цилиндру.
3. Дерните несколько раз ручку стартера и посмотрите, проскакивает ли искра между электродами. В норме, искра должна быть яркой. Слабая искра говорит о возможной неполадке в катушке зажигания или в самой свече.

Если искра есть, значит, проблему нужно искать в топливной системе. Нет искры – причина может крыться в самой свече (требуется заменить) или системе зажигания. Отсутствие искры может вызывать поврежденный кабель, который следует проверить, “прозвонив” тестером. При исправном проводе нужно двигаться дальше — проверить модуль зажигания. Неисправность катушки зажигания или неправильно выставленный зазор между ней и магнитом также может вызвать тот факт, что пропала искра.
