Гидравлический пресс своими руками

Плюсы и минусы

Евродрова имеют довольно много преимуществ перед такими видами топлива, как уголь и дрова, но есть и недостатки. Далее, будет представлено сравнение топливных евродров с углем и дровами.

Итак, преимущества евродров перед дровами:

1. Топливные евродрова калорийнее, чем обычные дрова. Объясняется это тем, что влажность брикетов составляет всего 8%, а влажность дров — около 50%. При сжигании одного килограмма дров выделяется 1930 килокалорий энергии, а вот при сжигании одного килограмма евродров выделяется намного больше энергии — порядка 5100 килокалорий.
2. Евродрова занимают меньше места, чем дрова. Если даже дрова аккуратно уложить в стопку, комбинируя их, то в любом случае евродрова будут занимать в 4 раза меньше места, чем дрова.
3. На рынке при продаже топливных евродров цена определяется именно по массе, а не по объему занимаемого пространства, как это делается в случае с дровами.
4. Отсутствие конденсата на дымовых трубах — это одно из самых главных преимущества евродров перед дровами. Дело в том, что при использовании дров в качестве топлива на поверхности внутренней стенки дымоходов образуется конденсат, который за один сезон может заузить его сечение. Объясняется это тем, что в составе дров содержится большое количество влаги (50%). При использовании евродров конденсат не образуется, так как содержание влаги здесь составляет всего 8%.

Вот такими преимуществами обладают евродрова перед дровами. А далее будет представлено сравнение евродров с углем:

1. Всем известно, что при сгорании каменного угля выделяется неприятный запах. Источником такого запаха является сера, которая в большом количестве содержится в угле. В евродровах же выделение серы в сотни раз меньше чем в угле, отсюда и запах практически не чувствуется.
2. После сгорания каменного угля образуется большое количество шлака, которого нужно вывозить и утилизировать. Это может стоить дополнительных затрат. Вообще, количество шлака, которое остается после сгорания угля в топке, составляет 40% от объема угля. А вот отходы, которые остаются при сгорании евродров, составляют всего лишь 1%. Кроме того, отходы сгорание евродров можно использовать в качестве удобрения.

А теперь несколько слов о недостатках топливных евродров:

1. Высокая стоимость.
2. Условия хранения. Брикеты следует хранить в сухом проветриваемом помещении, так как в условиях повышенной влажности, они могут рассыпаться.

Самодельные прессы

Используя прессование давлением, можно выполнять огромный спектр необходимых в небольшой мастерской операций. Ручной пресс своими руками чаще всего стараются сделать полностью автономным, то есть не требующим привода, станции подкачки, резервуара рабочей жидкости.

Выбирая ту или иную конструктивную схему, ориентируются на требуемую мощность и основное назначение устройства.

Обратите внимание!

• Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

• Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

• Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

Особенности применения

Основное назначение пресса для макулатуры – готовить к утилизации различные бумажные и пластиковые отходы производства, торговли, научной и административной деятельности.

Пресс для макулатуры работает с такими материалами, как:

• Бумага во всех видах: отдельные листы, брошюры, книги, чертежи различных форматов, плакаты.
• Использованная упаковочная бумага.
• Коробки из обычного и гофрированного картон.
• Пластиковые бутылки и канистры.

Пресс для картона и бумаги может готовить к утилизации и другие материалы, характеризуемые низкой объемной плотностью и низкой прочностью.

Плотно спрессованные пакеты стандартного размера удобно хранить — они занимают до 20 раз меньшую площадь и объем по сравнению с непрессованными отходами.

Существенно облегчается и удешевляется также и перевозка таких отходов к месту утилизации.

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе

Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

• В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
• Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
• Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
• Можно также использовать сразу несколько вышеописанных способов одновременно.

Виды пригодных для изготовления пресса домкратов

Домкраты, которые поступают в продажу или идут в комплекте с автомобилем, имеют не так уж много разновидностей. И далеко не все пригодны для изготовления пресса. Среди нужных:

1. Механический реечный домкрат. Имеет довольно простую конструкцию. Состоит из направляющей стойки с зубцами зацепления. Хорошо подходит для поднятия и удержания груза. По своей конструкции из-за малой площади давления на точку опоры, которая смещена на одну сторону, практически не пригоден для изготовления пресса. Можно, конечно, попробовать изготовить конструкцию из двух домкратов, но производство станины и применение такого количества домкратов будет являться невыгодным делом.
2. Механический (ромбический) винтовой домкрат. Поднимает груз за счет вращательно-поступательного движения. То есть при закручивании винтового штока поднимается горизонтальная диагональ ромба вместе с опорной площадкой, на которой находится груз. Подходит для изготовления пресса. Имеет недостаток: придется применять слишком большие физические усилия для достижения нужного результата.
3. Гидравлический домкрат. Самый оптимальный вариант для изготовления пресса. Имеет точку давления, которая расположена по центру устройства. Прилагая небольшие физические усилия, можно поднять более 60 т груза (зависит от величины домкрата). Недостатки: подъем штока происходит только вверх. Правда, есть возможность самому переделать механизм для работы в перевернутом состоянии.
4. Подкатной гидравлический и пневматический автомобильные домкраты. По своим строению и конструкции не стоят усилий и финансовых вложений для изготовления пресса.

В итоге самым оптимальным будет использование винтового или гидравлического домкрата. Принцип устройства пресса для этих видов будет идентичен.

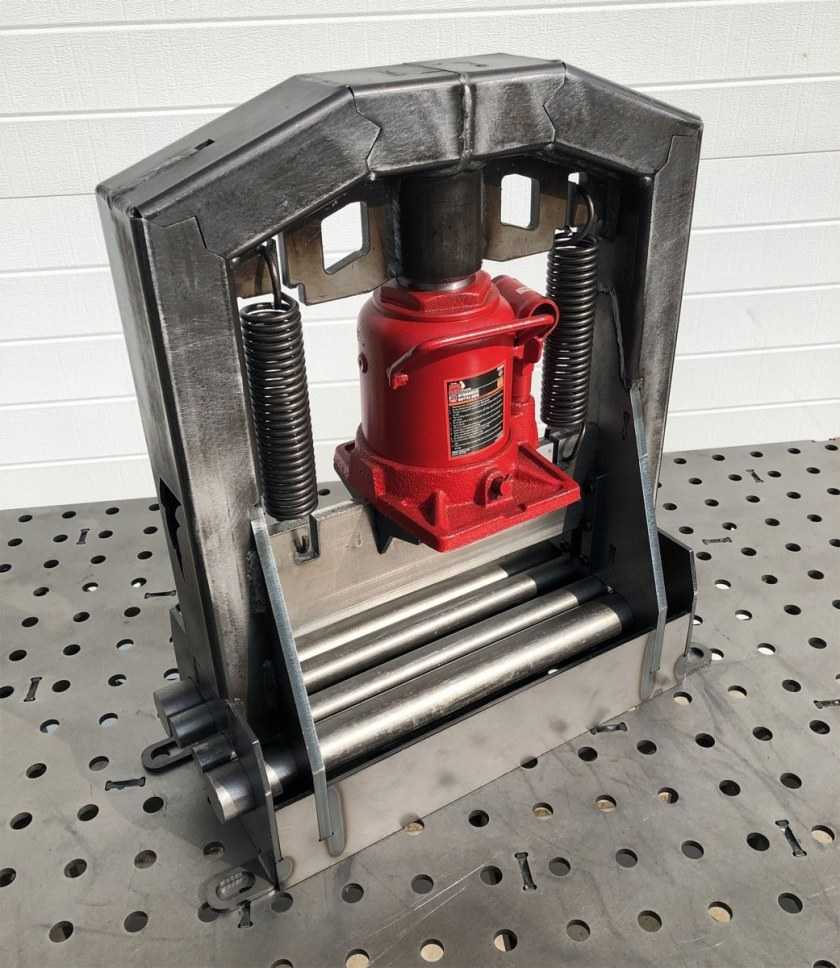

Пресс на базе гидравлического домкрата

Винтовой домкрат может работать во всех положениях относительно плоскости. Но создать большое давление при его помощи довольно затруднительно. Практически все виды гидравлических домкратов работают в одном положении — перпендикулярно относительно плоскости. Тем не менее это лучший вариант, так как при относительно небольших физических нагрузках можно создать довольно большое давление.

Классификация отходов

Давайте посмотрим, какие общие веса и меры приняты в обработке отходов:

• 1 куб пространства состоит из 46 656 куб. дюймов;
• 1 куб. ярд равен 27 куб. футам;
• 1 тюк (измеряется в куб. ядрах) = LXWXH (в дюймах), деленный на 46 656;
• 1 Бэйл (измеряется в кубическом Ft) = LXWXH (в дюймах), деленный на 46 656 X 27;
• 1 тюк с размерами 36L X 36W X 36H равно 1 кубическому двору.

Потерянные балансовые

Типичная объемная плотность и другие характеристики потоков отходов варьируются от промышленности до отрасли и от местоположения до места в отрасли. Весьма логично, что потоки отходов или мусорные профили с самым высоким содержанием воздуха получают наивысшие преимущества от уплотнения. Поскольку профили мусора могут значительно различаться в пределах одной и той же отрасли (и даже в пределах одного и того же сегмента рынка), сила уплотнения или выгоды, получаемые от Balers, также будет соответственно изменяться.

Нераспределенные или некомпактные

Для сыпучих или безмасляных материалов требуется огромное количество пространства, по сравнению с отвалом. Одним из основных преимуществ пакетирования как можно большего количества отходов рециркуляции (например, громоздкого картона) является то, что материалы удаляются из потока отходов. Даже когда нет программы утилизации, это может значительно снизить требования к перевозке отходов, поскольку даже небольшое количество упакованных в переработку отходов, вероятно, будет бесплатно загружено ресайклером.

https://youtube.com/watch?v=VGO3AclHQIY

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попаданием в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

Важно! Если у домкрата поврежден корпус или поршень, требуется полная замена механизма, который не подлежит ремонту. После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий

Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы

Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

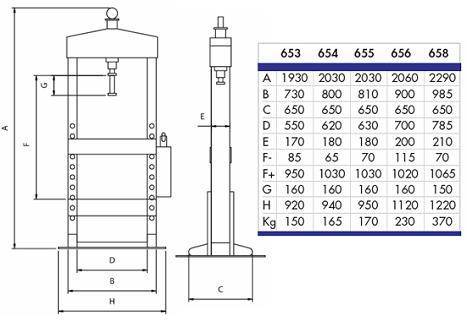

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

Гидравлический пресс для гаража своими руками

Я привык обслуживать свою машину сам, поэтому периодически возникает необходимость замены подшипников, а метод молотка и кувалды я не приемлю.

Когда-то нужно было поменять подшипник, на очень скорую руку сваял вот такое «произведение искусства», но оно было кривое-косое, без крепления домкрата, поэтому что бы ровно все выставить уходило не мало усилий, 2х рук было мало. Вот так выходил из положения несколько раз

Нормальный сделать руки все никак не доходили. Готовый купить конечно хорошо, но тут у нас в городе готовых я не нашел, заказывать откуда-то, выйдет довольно крупная сумма. Заводской вариант на 20т, как я хочу, будет стоить около 25 тыс с доставкой. Может даже и больше. По меркам нашего города это не плохие деньги.

В общем, сказал я себе хватит лениться и начал процесс «строительства». Порывшись дома в закромах нашел швеллер 160, из него решил делать вертикальные «стойки».А так же был еще 100 швеллер. Из него верхний упор и нижний «рабочий стол».

Начинаем с распила материала в размер и торцевания. Не забываем о технике безопасности, обязательно кожух на УШМ, очки на глаза, а лучше маску на все лицо.

Теперь вымеряем где нам начинать сверлить отверстия

Они будут с шагом 100мм. Диаметр 20мм.Я надеюсь мне хватит такого диаметра прутов в качестве упоров. После всех примерок, начинаем все обваривать, процесс контролируем при помощи угольника, уровня (при сварке был сооружен временный стол с плоскостью в уровне для более точного изготовления. Ну и классический замер диагоналей.

Верхний упор обварен со всех сторон, а так же еще и прикручен на болты м14. Нижнюю часть соединил квадратом 10мм*10м

Снова выставляем все по уровням и привариваем ножки из 40го уголка

Когда вся конструкция собрана, зачищаем детали от ржавчины (хотя логичнее и удобнее это было делать перед сборкой) и обрабатываем преобразователем ржавчины. Но тут я сделал ошибку. все почистить нужно было когда конструкция еще была разобрала. Так было бы на много удобнее.

Красим конструкцию

«Рабочий стол» пока еще не крашен и не чищен. Я с ним еще не совсем закончил работать, есть пару идей, думаю как и что лучше сделать что бы удобно было его перемещать.

Но, в целом, конструкция уже готова к работе. Первые испытания прошли успешно. Далее этап испытаний и доработок. Вверху будет в виде упора пластина 20-25мм, она будет подвижная вправо-влево. Над методом передвижения еще думаю. Возможно подшипники, а может и просто что-то типа салазок и упорные болты. Посмотрим.

Если выберу домкрат для покупки, то буду его переделывать что бы он работал вверх ногами. Но скорее всего я все же куплю заводской гидроцилиндр + насос на 20т.

Гидравлический пресс своими руками. Самодельное оборудование: чертежи, схемы :

Довольно часто в быту возникает необходимость выполнить всевозможные ремонтные работы или утилизировать отходы, в процессе чего не обойтись без гидравлического пресса. Гидравлический пресс своими руками можно изготовить, руководствуясь правилами проведения работ, представленными ниже.

Особенности изготовления гидравлического пресса

Для того чтобы изготовить гидравлический пресс, нужно будет подготовить традиционный домкрат, который выступит в качестве основного рабочего элемента. Необходимо помнить о том, что домкраты могут быть разными. По этой причине перед началом изготовления пресса нужно определить, какое максимальное усилие будет вам необходимо при проведении работ. Таким образом, если использовать гидравлический пресс, усиление которого не превышает 200 кН, то нужно будет применить только силу человека, которая должна будет прилагаться через специальный рычаг. Если предполагается использовать более мощное прессовое оборудование, то нужно будет использовать электропривод.

Перед тем как изготовить гидравлический пресс своими руками, нужно учесть, что существует множество разновидностей данного оборудования, каждая из них отличается конструкционными особенностями, месторасположением и количеством главных составляющих.

Технология проведения работ

Для того чтобы изготовить гидравлический пресс своими руками, первоначально будет нужно подготовить стальные заготовки разной формы и габаритов. Таким образом, для того чтобы получить основание пресса, нужно использовать толстый стальной лист, если такого нет, то можно изготовить его из отдельных отрезков стального профиля, сечение которого равно 100 миллиметров. Габариты основания будут зависеть от вида работ, которые предполагается выполнять. От этого параметра будет зависеть и устойчивость установки при эксплуатации.

Изготовление дополнительных элементов

Перед тем как начинать изготавливать гидравлический пресс своими руками, нужно учесть, что в роли направляющих стоек необходимо применить отрезки металлического уголка, размер которого равен 100х100 миллиметров, его высота должна быть равна 1,5 метра. Таких заготовок должно быть 4. Эти элементы необходимо приварить вертикально к стальному основанию, расположив по два с обеих сторон. Шаг между рядом расположенными уголками должен быть равен 100 миллиметрам, что необходимо для того, чтобы концы рабочего упора конструкции помещались. Их необходимо сделать такой же ширины. В верхней зоне все стойки должны быть сопряжены между собой посредством приваренного к ним стального профиля, изготовить его необходимо по соответствующему размеру. Этот же элемент станет выступать в качестве неподвижного упора, когда вы изготавливаете пресс гидравлический ручной.

Рекомендации специалиста по изготовлению гидравлического пресса

По данной технологии проведения работ домкрат предполагается закрепить на основании. Это говорит о том, что работу необходимо осуществлять при ходе штока вверх. Что касается направляющих стоек, которые должны располагаться в нижней части по высоте домкрата, их для более внушительной жесткости нужно укрепить с помощью двух болтов с каждой стороны. Для чего в рядом расположенных уголках нужно проделать сквозные отверстия, которые должны совпадать с диаметром болтов?

Сборка съемного упора

Пресс гидравлический ручной изготавливается по определенной технологии, которая предполагает на следующем этапе начало сборки одного из элементов гидравлического пресса, он называется съемным упором. Его следует установить таким образом, чтобы шток домкрата был укреплен в его центральной части. Тогда как сам съемный упор при работе должен скользить между направляющими стойками. По этой причине его длина должна быть эквивалентна расстоянию между наружными краями стоек, в качестве которых выступают уголки. Работа гидравлического пресса должна предполагать жесткость конструкции, для этого съемный упор нужно изготовить из полотна стали, толщина которой равна 10 миллиметрам. Из него с помощью металлорежущего инструмента нужно выкроить 10 равных по габаритам пластин, ширина каждой из которых должна быть равна 100 миллиметрам. Две пластины нужно сделать короче остальных на 10 миллиметров. После длинные пластины нужно укрепить между собой в отдельных точках или швом. Тогда как короткие пластины должны быть приварены с двух сторон данного блока с отступлением от концов 10 сантиметров. При запуске оборудования данные выступы не позволят съемному упору двигаться в сторону.

Устройство и принцип действия

Пресс гидравлический — это устройство, предназначенное обработки заготовок и деталей методом воздействия на них высоким давлением. Работает такое пресс-устройство за счёт создания давления жидкости на основные несущие элементы конструкции.

Большинство гидравлических устройств, по своей конструктивной особенности, предусматривают размещение рабочего цилиндра в вертикальной плоскости, но есть и модели, в которых рабочий цилиндр имеет горизонтальное расположение.

Основным действующим элементом самодельного гидравлического оборудования является обыкновенный автомобильный домкрат. В принцип действия домкрата заложен основной закон гидродинамики (закон Паскаля), согласно которому давление жидкости, возникающее в гидросистеме замкнутого типа, распределяется равномерно во всех направлениях. Это значит, что если две различные ёмкости (цилиндры) объединить в одну рабочую систему и в меньшей создать определённое давление жидкости, то в большом цилиндре тоже возникнет высокое давление. Причём усилие, приложенное на малый цилиндр, увеличивается в большом сосуде пропорционально разнице объёмов цилиндров.

Большое разнообразие сфер применения и функций этого оборудования создаёт многие его модификации. Так, в торговой сети можно приобрести настольный гидравлический пресс, напольный пресс, мини-пресс, ручное устройство, оборудование с манометром и без него.

Пресс своими руками для гаража: общая информация

Чтобы гараж приобрел функциональность, просто возвести здание будет недостаточно. Возможности гаражного помещения можно постоянно улучшать, добавлять новые элементы и оборудование. Одним из таких функциональных устройств является пресс. Спектр его применения широк – ремонт автомобиля, строительные и бытовые работы.

При ремонте чаще всего пресс используют для работы с втулками, коленвалом. Пресс будет незаменим в процессе снятия/установки подшипников. Помимо этого, устройство поможет при необходимости согнуть арматуру или листы металла. При строительных работах на прессе можно сгибать арматуру или гнуть металлические листы.

В быту – прессовать баллоны, металлический мусор. Частично все технические процедуры можно выполнить и на тисках. Но тиски не смогут заменить пресс полностью. Главным минусом является ограниченность в размерах и возможном усилии. Пресс позволяет работать с куда большими габаритами, также он гораздо мощнее тисков.

Наиболее важным показателем пресса является его усилие.

Недостаточной мощностью считается усилие в пять тонн, его не хватит для проведения некоторых видов ремонта.

Другая крайность – чрезмерная мощность. Например, некоторые устройства могут иметь усилие в 100 тонн.

Но, как правило, среднестатистическому автовладельцу такая серьезная мощность не требуется. Для потребностей гаража идеальным будет пресс с усилием в 10-25 тонн. С таким усилием можно выполнять все стандартные операции.

Устройство получится изготовить своими руками. Если есть время и желание, можно избежать похода в магазин, траты лишних денег. Для изготовления пресса за основу обычно берут гидравлический домкрат. Он будет главным элементом вашего устройства.

Вместо гидравлического иногда используют винтовой или пневмогидравлический домкрат, но предпочтительным все же остается первый вариант

Гидравлический домкрат идеально подходит на эту роль по одной важной причине. Рабочим телом в данном устройстве является жидкость (чаще всего специальное масло), а не газ

Физическими принципами в устройстве служат законы Паскаля. Вследствие разницы площадей и давлений пресс оказывает значительно большое усилие, чем прикладывает человек.

Несомненным плюсом пресса на основе гидравлического домкрата является высокое КПД. Коэффициент полезного действия в правильно собранном устройстве составляет около 80%. Еще одно несомненное достоинство – плавный ход штока, он ровно опускается и поднимается.

Правда у самодельного устройства будут и минусы. Используя обычный, доступный инструмент, не получится изготовить пресс с точной регулировкой высоты. Поэтому после завершения всех работ, давление необходимо будет самостоятельно снизить до нуля. После этого шток выводят до упора. Частично проблему решают пружины.

Еще одним недостатком является медлительность гидравлического домкрата. Быстрая перенастройка и подгонка под заготовку – достаточно проблематичная задача. Помимо этого, с прессом можно работать лишь, если он установлен в вертикальном положении.

Самодельный пресс для гаража своими руками — чертеж:

Материалы и инструмент

Изготовление самодельного гидропресса для гаража необходимо начать с выбора подходящего домкрата. Лучше всего на эту роль подойдет одноштоковый бутылочный домкрат. Его конструкция обеспечит всю необходимую функциональность, но при этом с ним легко работать. Мощность данного устройства значительно выше механических аналогов.

Домкраты из этой категории могут развивать усилие до 100 тонн. Это позволяет создать пресс с усилием в тридцать тонн. Помимо этого, устройство отличается небольшими размерами и компактностью. Цена также находится на приемлемом для любого бюджета уровне. Поэтому рекомендуется остановить свой выбор именно на бутылочном домкрате.

Когда нужен покупной пресс

Выбор в пользу покупного пресса однозначно следует сделать в случае, когда речь идёт о сверхточности при производстве ювелирных изделий, точной механики, оптических приборов.

Гидравлический пресс своими руками вряд ли сможет обеспечить необходимую точность. Превзойти промышленный образец в домашних условиях не удастся, и в процессе эксплуатации возможны неприятности.

Малейшее неточное движение – и может лопнуть хрупкая линза, миниатюрная деталь или драгоценный камень. Чтобы не рисковать, лучше сразу обратиться к каталогу промышленного оборудования, содержащему настольные ручные модели по приемлемой для ИП цене.

Самостоятельно можно попробовать построить пресс своими руками для гаража или частного предприятия, где обрабатываются крупные прочные детали.

Чертежи и технология сборки гидропресса

Перед изготовлением гидропресса придется заранее разработать схему и определиться с габаритами устройства.

Ее делают прочной, чтобы она не сломалась во время работы домкрата. При изготовлении станины придерживаются специальных прессформ, и поэтому ее основание изготавливают в виде платформы. Ширина станины зависит от элементов, которые будут обрабатывать прессом, а высота — от размеров домкрата.

Когда станина будет сделана, на ее основание устанавливается домкрат. При правильном расположении устройства его верхняя часть будет отвечать за упор обрабатываемых изделий. В верхней части домкрата размещают металлическую раму, на которую устанавливают рабочий стол. Рама для столика должна быть подвижной, чтобы он передвигался в вертикальном положении.

На боковых сторонах станины устанавливаются два гидроцилиндра с оттягивающими пружинками. Их прикрепляют к конструкции, чтобы возвращать домкрат в его начальное положение. Иногда вместо двух пружинок используют всего одну.
