Индикатор часового типа. Как пользоваться?

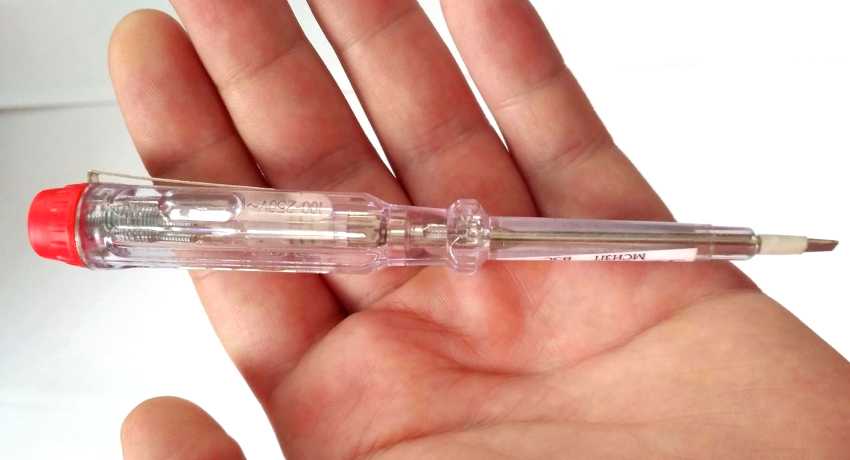

Как пользоваться индикаторной отверткой: техника безопасности

Электричество – источник повышенной опасности. В соответствии с нормами нельзя считать безопасным помещение, в котором есть хотя бы один выключатель или розетка. Отсюда следует, что при пользовании электроприборами или инструментами, применяемыми для ремонта или обслуживания токопроводящих элементов, нужно строго соблюдать определенные требования.

Первое, что необходимо знать при выявлении наличия тока в жилах, – это как проверить индикаторную отвертку. Для того чтобы убедиться в исправности устройства, потребуется одновременно коснуться пластины на рукоятке и жала. Светодиодная лампа должна загореться. Это тест для моделей с батарейками. Проверить простейшую отвертку можно, дотронувшись жалом до токонесущих частей под напряжением и рукой до металлической пластины на рукоятке.

Во избежание воздействия тока в ходе пользования индикатором категорически запрещается браться рукой ниже рукоятки.

Чтобы избежать воздействия тока, запрещается браться рукой ниже рукоятки отвертки.

Не стоит применять инструмент в качестве отвертки. Пластмассовая часть может повредиться, вследствие чего устройство придет в негодность.

При выполнении таких действий, как проверка розетки индикаторной отверткой, установление ноля и фазы, определение наличия напряжения в сети до 1 кВт, ограничений для использования прибора не существует. Если же этот показатель превышает данный уровень (больше 1 кВт), обязательно нужно применять при работе с индикатором диэлектрические перчатки.

Электричество – источник, обеспечивающий комфортную жизнедеятельность посредством работы различных бытовых механизмов. Пища, свет, горячая вода, массажеры, фены и т. д. не смогут функционировать без электропитания. Устранить многие дефекты и поломки можно с помощью индикатора. Какой вариант устройства выбрать – решение индивидуальное, зависящее от потребностей и наличия определенного опыта.

Порядок работы и техническое обслуживание.

7.1. Проверить установку индикатора на ноль. Для этого сообщить измерительному стержню натяг 20-25 делений и поворотом ободка совместить нулевой штрих шкалы со стрелкой.

Для проверки постоянства показаний поднять измерительный стержень два-три раза на высоту 1-2 мм и отпустить его. Если стрелка отклонится от нулевого положения, то необходимо снова совместить с нею нулевой штрих шкалы.

7.2. Протереть измеряемое изделие чистой, мягкой тканью, т.к. малейшее присутствие воды, масла и т.п. приводит к искажениям показаний.

Следить за тем, чтобы измерительный стержень перемещался без ударов в конце хода, т.к. это может привести к смятию и выкрашиванию зубьев механизмов и увеличению погрешности индикатора. Не допускать попадания на индикатор эмульсий и масел.

7.3. Не поворачивать индикатор, когда он закреплен в державке за гильзу.

В случае появления неплавности хода допускается частичная промывка механизма без полной разборки индикатора. Для этого снять крышку и погрузить механизм индикатора в чистый авиационный бензин, следя за тем, чтобы бензин не попадал на шкалу индикатора. После промывки механизма цапфы осей смазать часовым маслом.

Виды и конструкция микрометров

Различают следующие конструктивные исполнения данного инструмента:

1. инструмент с гладкой измерительной скобой (она может быть призматической, либо круглого поперечного сечения);
2. инструмент часового типа;
3. цифровой (электронный) прибор.

Устройство микрометра

Несмотря на всё возрастающее применение измерительной техники цифрового поколения, наиболее доступным типом остаётся всё-таки резьбовой микрометр.

Инструмент состоит из следующих деталей и подузлов:

• измерительной С-образной скобы, изготавливаемой из прочной инструментальной стали, отличающейся минимальной зависимостью размеров от температуры и относительной влажности воздуха (чаще используют сталь ХВГ или ей подобные);
• опорной пятки, на которую опирают прибор при производстве измерительных процедур;
• стебля, в корпус которого вмонтирован высокоточный измерительный механизм. По образующей стебля наносится миллиметровая шкала, с которой считываются показания замера;
• микровинт с собственной шкалой, при помощи которой определяются показания в микронах;
• стопорный винт, которым фиксируется линейное перемещение измерительного механизма (применяется резьба с мелким шагом);
• трещотка (храповой механизм), размещённая также внутри стебля. При помощи трещотки фиксируется положение микрометрической шкалы на винте.

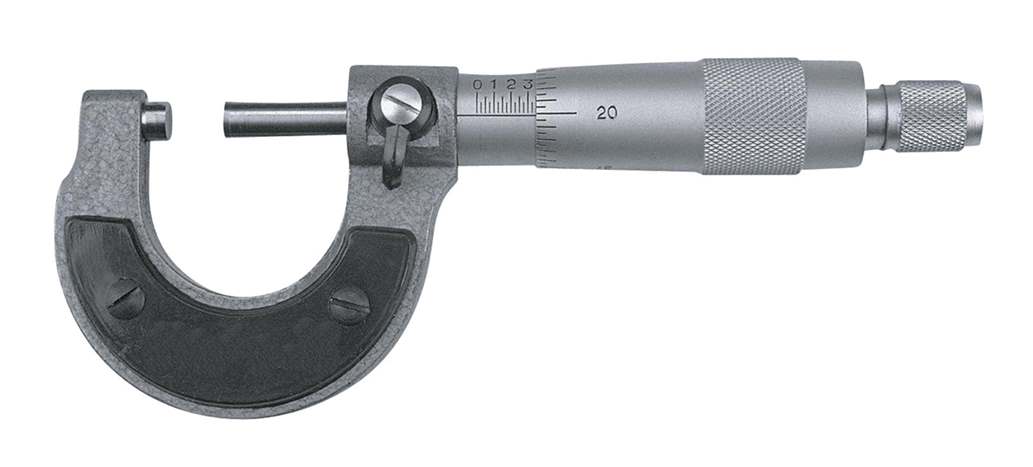

Микрометр гладкий тип МК

Все элемент конструкции изготавливаются из стали, прошедшей антикоррозионную обработку, поэтому изделие можно использовать при внешних измерениях, не опасаясь заклинивания подвижных частей вследствие коррозии или ржавчины. Тем не менее, на точность влияют повышенные и пониженные температуры, когда измеряемое изделие изменяет свои первоначальные размеры.

Чтобы удобнее использовать инструмент, на его стебле имеются выступы с рельефными насечками.

Что такое индикатор ИЧ и для чего он нужен

Оборудование используется для измерений абсолютной и относительной величин, контроля отклонений от назначенной формы геометрии изделия и взаиморасположения поверхностей. Устройства часового типа обладают широким охватом измерений. Они незаменимы для сравнительного анализа, при радиальных и осевых биениях детали, проверке параллельных сторон, например, у призм. Стрелки сразу же дают возможность обнаружить отклонения.

Конструкция индикатора предусматривает наличие соединяющих шестерен и рычагов, оказывающих усиленное воздействие на колебание стержня (щупа), и путем преобразования движения прибор формирует показания. В подавляющей массе механизмов перемещение стержня на 1 мм идентично одному кругообращению стрелки. Таким образом, цена деления (соответственно, значение движения щупа), которое прибор может достоверно измерить – 0,01 мм. Отмерочные пороги обозначены 0-5, 0-10 и 0-25 мм. Индикаторы ИЧ-типа классифицируют по степени точности:

• нулевая;
• первая;
• вторая.

Измерители нулевого класса характеризуются минимальной погрешностью полученных данных, а второго – максимальной.

Точность, маленькая погрешность и долгий эксплуатационный срок индикаторов дают возможность использовать их в производстве, на заводах и фабриках, станциях технического обслуживания. Процедура измерения торцевого биения тормозного барабана транспортного средства требует обязательного задействования ИЧ-индикатора.

Есть приборы, работающие на зубчатой передаче. В них стержень и зубчатая рейка представляют собой цельную часть. Рейка зацепляется за 16-ти зубчатое колесико. Малый рычажно-зубчатый прибор применяется в местах с трудным доступом и изготовлении некоторых деталей в слесарном деле.

Индикатор часового типа: описание, характеристики прибора

Индикатор часового типа – это прибор, предназначенный для относительных измерений отклонений формы, наружных размеров, расположения поверхностей. Он представляет систему связующих шестерен и рычагов, которые усиливают движение стержня и преобразуют эти движения в показания прибора. В большинстве устройств часового типа перемещение измеряющего стержня прибора на один миллиметр соответствует одному обороту стрелки. В таком случае цена деления, а следовательно, значение перемещения стержня, которое прибор позволяет надежно измерить, составляет 0,01 мм. Пределы измерений составляют 0-5 мм и 0-10 мм. Индикаторы часового типа бывают трех классов точности: нулевого, первого, а также второго. Приборы нулевого типа допускают наименьшую погрешность измерений, а второго класса — наибольшую погрешность.

С целью относительных измерений в сфере слесарно-инструментального производства в трудоемких местах и при изготовлении различных деталей используют рычажно-зубчатый индикатор особо малых габаритных размеров.

Индикатор часового типа используют также для измерения значения биения цилиндрических деталей или для проверки параллельных сторон изделия, например, призм. С целью определения значения биения деталь необходимо установить на центрах специального устройства.

Все часовые индикаторные приборы унифицированы. Выпускают модели приборов брызгозащищенные на основе трех камней, с разгрузкой в случае удара по стержню, с диапазоном измерения 0-25 мм и 0-50 мм.

Индикатор часового типа способен измерять глубину просверленных отверстий. Такие приборы, как и микрометры, имеют точность измерений 0,01 мм. Малая стрелка устройства указывает на миллиметры, а большая — на сотые доли миллиметра. Для замера внутреннего диаметра используют специальное приспособление, надеваемое на индикатор.

Индикатор часовой служит для определения отклонения в размерах или положения проверяемой детали. В связи с тем, что циферблат делится на 100 частей, отсчет производится с точностью до 0,005 мм. Циферблат прибора имеет от нуля двухстороннюю градуировку: деления в правую сторону обозначают отклонение размеров в направлении увеличения, соответственно, в левую – в направлении уменьшения.

Для измерения линейных величин, отклонения геометрической формы, а также взаимного размещения поверхностей деталей используют индикатор часового типа с дополнительными устройствами. Такие измерения проводятся с помощью метода абсолютных измерений, когда измеряемое значение не превышает предела измерений шкалы прибора, и методом относительного измерения, путем сверки с концевой мерой длины.

Существуют индикаторы, основанные на использовании зубчатой передачи. В таких приборах подпружиненный измеряющий стержень и зубчатая рейка конструктивно выполнены как единое целое. Рейка находится в зацеплении с 16-тизубчатым колесом.

В заключение отметим, что индикаторы часового типа являются наиболее распространенными и широко применяемыми в конструкциях и элементах контрольных приспособлений измерительными устройствами. Эти приборы с ценой деления 0,01 мм применяются крайне редко — во-первых, от того, что контроль деталей и заготовок не требует такой высокой точности, и, во-вторых, в связи с быстрым износом измерительных устройств при работе в условиях кузнечно-штамповочных и литейных цехов.

Как действует отсчетный механизм и на что обратить внимание при его покупке

1. Перед началом работы индикатор зажимается винтом на штативе.
2. Отмерочный стержень поднимается, и на основание помещается предмет с фиксированными параметрами.
3. Прибор опускается вниз по цилиндру штатива, пока наконечник не соприкоснется с поверхностью образца и стрелка не остановится на отметке 0. Такое положение носит название «натяг». Его значение должно быть больше допуска отклонения от номинальных показаний на 1 оборот стрелки.
4. Повторяя действия «поднятие/опускание» стержня, контролируется стабильность данных. Если стрелка отклонилась, настройку следует сделать повторно.
5. Стержень отводится, образец сменяется на измеряемый элемент. Щуп опускается на него, индикаторная шкала показывает отличия размеров от заданных (на 0,01 мм).

Перед тем, как приобрести индикатор ИЧ, необходимо проверить цену деления и размах. Чем меньше первый показатель, тем точнее будет производиться измерение. Чем шире размах (диапазон), тем максимальнее отклонение в миллиметрах может измерять устройство.

Использование инструмента

Многочисленные видео, как пользоваться микрометром, имеются в Сети, однако предварительно следует оговорить ряд условий правильного применения этого инструмента:

1. измеряемое изделие должно быть сухим и чистым.
2. работать грязными руками с инструментом не рекомендуется, поскольку точность конечного результата снижается.
3. замеры партии однотипной продукции всегда выполняются при одних и тех же условиях.
4. категорически запрещается прикладывать к трещотке и микрометрическому винту чрезмерные усилия, поскольку это может вызвать поломку измерительной техники.

Как пользоваться микрометром? Инструкция предполагает определённую последовательность действий. Для работы устройство располагают вдоль линии предстоящего измерения. Затем скобу микрометрическим механизмом вывинчивают до зазора, куда можно вести измеряемое изделие. После этого подводят стержень по полного контакта с поверхностью, и трещоткой фиксируют это положение. Винт вращения трещотки размещён в торце стебля, его стоит вращать до тех пор, пока трещотка не издаст три щелчка. При последующем вращении микрометрического винта со шкалой устанавливают вначале целое число линейной величины, а затем – по микрометрической шкале – число микрон после запятой

Важно, что верхняя часть микрометрической шкалы показывает мантиссу измеряемой величины со значением менее 50 мкм, а нижняя – более 50 мкм

Как устроены микрометры других видов?

Все разновидности микрометров функционируют по одному и тому же принципу. Наиболее известная область применения – определение бракованных деталей, могущих вызвать поломки в механизмах, где они применяются. Но точность измерений – до 10 мкм – достигается различными способами.

В рычажном микрометре крутящийся барабан заменён стрелочным указателем. Достоинство стрелочного измерителя – повышение быстродействия, пропускной способности на этапе проверки деталей микрометром: в деления вглядываться не нужно.

Микрометр со счётным механизмом (часового или циферблатного типа) – вроде того, что применялись в электромеханических счётчиках и кассетных (или катушечных) магнитофонах – калибруется и используется аналогично классическому. Поворот цифр в счётчике осуществляется пошагово. Смена одной цифры другой делится на 10 дополнительных делений (позиций) – благодаря шестерёнкам счётчика, что повышает точность замера с десяти до одного микрона.

На цифровых моделях устанавливается особо точный датчик, дающий градуировку в единицы микрон. Достоинство – точность измерений составляет 1 мкм, ошибки практически исключены. Такое изделие не уступает предыдущему типу – показания прибора считываются почти мгновенно. Складывать показания незачем – датчики и микропроцессор с успехом выполняют эту работу «на лету».

Выше цифровых по уровню точности стоят лазерные микрометры. Лазерный луч заслоняется деталью, его улавливает высокоточная фотоматрица, отсылающая полученное отклонение луча на АЦП и далее – на процессор и дисплей. Измерение занимает менее 1 с.

Методика поверки и условия эксплуатации измерительных головок

Средний срок службы приборов данного типа — 6 лет. Условия эксплуатации измерительных головок первого класса точности:

• температура — от -20 до +35 о С;
• влажность — до 80 %;
• присутствие агрессивных газов не допускается.

Не разрешается нанесение масла или эмульсии на поверхность прибора. При снижении плавности хода допускается частичная промывка механизма без его разборки. Для этого с прибора снимается крышка, после чего он помещается в авиационный бензин. В процессе промывки не допускается его попадание на шкалу индикатора.

Поверка прибора производится в соответствии с методикой МИ 2192-92. Межповерочный интервал составляет 1 год.

Что такое индикатор ИЧ и для чего он нужен

Оборудование используется для измерений абсолютной и относительной величин, контроля отклонений от назначенной формы геометрии изделия и взаиморасположения поверхностей. Устройства часового типа обладают широким охватом измерений. Они незаменимы для сравнительного анализа, при радиальных и осевых биениях детали, проверке параллельных сторон, например, у призм. Стрелки сразу же дают возможность обнаружить отклонения.

Конструкция индикатора предусматривает наличие соединяющих шестерен и рычагов, оказывающих усиленное воздействие на колебание стержня (щупа), и путем преобразования движения прибор формирует показания. В подавляющей массе механизмов перемещение стержня на 1 мм идентично одному кругообращению стрелки. Таким образом, цена деления (соответственно, значение движения щупа), которое прибор может достоверно измерить – 0,01 мм. Отмерочные пороги обозначены 0-5, 0-10 и 0-25 мм. Индикаторы ИЧ-типа классифицируют по степени точности:

• нулевая;
• первая;
• вторая.

Измерители нулевого класса характеризуются минимальной погрешностью полученных данных, а второго – максимальной.

Точность, маленькая погрешность и долгий эксплуатационный срок индикаторов дают возможность использовать их в производстве, на заводах и фабриках, станциях технического обслуживания. Процедура измерения торцевого биения тормозного барабана транспортного средства требует обязательного задействования ИЧ-индикатора.

Есть приборы, работающие на зубчатой передаче. В них стержень и зубчатая рейка представляют собой цельную часть. Рейка зацепляется за 16-ти зубчатое колесико. Малый рычажно-зубчатый прибор применяется в местах с трудным доступом и изготовлении некоторых деталей в слесарном деле.

Как устроены микрометры других видов?

Все разновидности микрометров функционируют по одному и тому же принципу. Наиболее известная область применения – определение бракованных деталей, могущих вызвать поломки в механизмах, где они применяются. Но точность измерений – до 10 мкм – достигается различными способами.

В рычажном микрометре крутящийся барабан заменён стрелочным указателем. Достоинство стрелочного измерителя – повышение быстродействия, пропускной способности на этапе проверки деталей микрометром: в деления вглядываться не нужно.

Микрометр со счётным механизмом (часового или циферблатного типа) – вроде того, что применялись в электромеханических счётчиках и кассетных (или катушечных) магнитофонах – калибруется и используется аналогично классическому. Поворот цифр в счётчике осуществляется пошагово. Смена одной цифры другой делится на 10 дополнительных делений (позиций) – благодаря шестерёнкам счётчика, что повышает точность замера с десяти до одного микрона.

На цифровых моделях устанавливается особо точный датчик, дающий градуировку в единицы микрон. Достоинство – точность измерений составляет 1 мкм, ошибки практически исключены. Такое изделие не уступает предыдущему типу – показания прибора считываются почти мгновенно. Складывать показания незачем – датчики и микропроцессор с успехом выполняют эту работу «на лету».

Выше цифровых по уровню точности стоят лазерные микрометры. Лазерный луч заслоняется деталью, его улавливает высокоточная фотоматрица, отсылающая полученное отклонение луча на АЦП и далее – на процессор и дисплей. Измерение занимает менее 1 с.

Разновидности и типы измерительных головок

Принцип действия таких приборов основан на преобразовании малых измеряемых отклонений в большие, удобные для восприятия человеком. Для этого используются шестеренчатые, пружинные или электронные передаточные устройства.

В зависимости от особенностей конструкции индикаторы бывают:

• часового типа;
• рычажно-зубчатые;
• пружинные;
• электронные.

Индикаторы часового типа: как устроены и как работают?

Данные измерительные головки получили наибольшее распространение. Каждый такой прибор имеет:

• корпус цилиндрической формы;
• размещенную внутри него шестеренную и реечно-зубчатую передачу;
• стрелочный индикатор часового типа с двумя циферблатами (большим и малым).

Механизм преобразует продольно-поступательное движение измерительного стержня во вращение стрелки. Поскольку она делает не один, а несколько оборотов, то их количество отображается на малом циферблате. Это существенно расширяет диапазон измерений.

Цена деления такой головки — в пределах 0,01 мм. Примером индикаторов часового типа могут служить приборы серий ИЧ, ИЧС, ИЧТ и др.

Как устроены рычажно-зубчатые измерительные головки?

Особенностью таких индикаторов является наличие неравноплечего рычага, заменяющего шестеренно-зубчатую передачу.

Принцип действия такой головки:

• измерительный стержень связан с малым плечом рычага и воздействует на него;
• сила передается на большое плечо, двигающее стрелку;
• показания появляются на индикаторе часового типа.

Измерители данного вида бывают как однооборотными, так и многооборотными. Если рассматривать их технические характеристики, то их цена деления варьируется от 0,001 до 0,002 мм. Это обеспечивает более высокую точность замеров.

Они выпускаются в разных модификациях:

• бокового действия;
• прямого контакта с измерительным рычагом и др.

В качестве примера рычажно-зубчатого индикатора можно привести приборы серий ИРТ и ИРБ.

Пружинные измерительные головки

Данные измерители обладают наибольшей точностью замеров. Цена деления у них нередко составляет 0,0001 мм или 0,1 мкм.

Альтернативные названия пружинных головок:

Принцип работы устройства основан на воздействии рычага на пружину, выполняющую функцию чувствительного элемента. Она связана со стрелкой, отклоняющейся при воздействии силы. В данном механизме почти отсутствует трение, что обеспечивает высокую точность измерений.

Достоинства конструкции такого типа:

• простота схемы;
• отсутствие мертвого хода;
• долговечность прибора;
• надежность конструкции.

В качестве примера можно привести микатор типа ИПМ (расшифровывается как измерительный пружинный малогабаритный).

Электронные индикаторы

Второе их название — цифровые измерительные головки. В зависимости от модификации они имеют как шестеренно-зубчатую, так и рычажно-зубчатую передачу. Приложенное действие воспринимается электроникой, обрабатывается и в цифровом виде выводится на миниатюрный ЖК-дисплей.

Достоинства электронных индикаторов:

• быстродействие;
• высокая точность замеров;
• удобство считывания показаний.

В качестве примера можно привести индикатор ИЧЦ с электронным табло.

Измерительная головка: что это такое и с какой целью ее используют?

Это инструмент для сравнения эталонной и только что изготовленной деталей. Порядок измерений следующий:

Установка прибора «на ноль». Данная операция выполняется с применением эталона (детали, являющейся образцом).
Поднятие измерительного стержня. Для этого он оттягивается вверх за «ушко». Эталонная деталь извлекается и на ее место устанавливается другая (объект изысканий).
Опускание измерительного стрежня. Процедура выполняется плавно

Важно избегать ударов, способствующих деформации шестеренок и увеличивающих погрешность замеров.
Снятие показаний. На циферблате видно, на сколько сотых долей миллиметра данная деталь отличается от эталона.

Процедура извлечения одного изделия и установка на его место другого занимает несколько секунд. Более подробная информация о том, как измерять с помощью индикатора, изложена в его инструкции по эксплуатации.

Как пользоваться индикатором часового типа

О нет! Где JavaScript ?

У Вашего браузера отключен JavaScript либо он просто не поддерживает JavaScript. Пожалуйста включите JavaScript на Вашем веб-браузере для обычного просмотра данного сайта,

Индикатор часового типа

Принцип действия индикатора часового типа (рис.4. а ,б ) основан на преобразовании линейного перемещения измерительного наконечника в угловое перемещение стрелки посредством зубчатых передач.

https://www.youtube.com/watch?v=iW5Pyy3fzsI

Зубчатая рейка I (рис.4.а), нарезанная на измерительном стержне, имеющем измерительный наконечник 2, зацепляется с трибом 3 (трибом именуют зубчатое колесо малого модуля с маленьким числом зубьев 6. 16 ; значительно чаще изготовленное заодно со своей осью).

На одной оси с трибом 3 установлено зубчатое колесо 4 громадного диаметра, зацепляющееся с трибом 5 на оси которого установлена главная стрелка 6. По размещению стрелки 6 довольно круговой шкалы 7, имеющей 100 делений, отсчитывают величину линейного перемещения измерительного наконечника.

При перемещении измерительного стержня на 1 мм стрелка 6 делает один полный оборот, при перемещении измерительного стержня на величину менее 1 мм по шкале 7 отсчитывают доли миллиметра.

Так как индикатор часового типа относится к многооборотным измерительным головкам, т.е. к головкам, в которых стрелка совершает пара оборотов при перемещении измерительного наконечника в диапазоне измерения, то в нем (индикаторе) имеется дополнительная стрелка 8, закрепленная на оси запасного колеса 9, зацепляющегося с трибом

5, и шкала 10, по которой отсчитывают количество оборотов главной стрелки, т.е. количество целых миллиметров.

В связи с тем, что преобразующий механизм индикатора часового типа обязан снабжать отсчет при перемещении измеритель ного стержня в обоих направлениях (как мы знаем, большая часть зубчатых передач трудится по одной стороне профиля зуба, а между вторыми профилями имеется боковой зазор), в механизм индикатора встраивают закрученную моментную спиральную пружину II, именуемую волоском. Волосок формирует натяг во всех зубчатых передачах. Он об еспечивает зацепление лишь по одним профилям зубьев независимо от направления перемещения измерительного стержня и, тем самым, ликвидирует влияние боковых зазоров зубчатых передач на показания индикатора часового типа.

Винтовая пружина 12, снабжает постоянный контакт измерительного наконечника с поверхностью измеряемой подробности, т.е. формирует измери-тельное упрочнение величиной 80. 200 сН.

Установка индикатора на нуль при настройке на заданный размер производится поворотом главной шкалы индикатора за наружный ободок 13 (рис.4,б).

Все индикаторы часового типа имеют цену делений 0,01 мм и диапазон измерения от 2 до 10 мм. Погрешность индикаторов часового типа образовывает от 0,005 до 0,022 мм в зависимости от диапазона показаний.

Время от времени с целью уменьшения погрешности измерения в нутромерах вместо индикаторов часового типа употребляются однооборотные рычажно-зубчатые головки с ценой деления 0,002 и 0,001мм.
