Индукционная плавильная печь

Зачем индуктор дома?

Как видим, даже маломощная индукционная печка для квартирной проводки и лимитов потребления мощновата. Для чего же стоит ее делать?

Индукционный нагрев для закалки

Во-первых, для очистки и разделения драгоценных, цветных и редких металлов. Берем, к примеру, старый советский радиоразъем с позолоченными контактами; золота/серебра на плакировку тогда не жалели. Кладем контакты в узкий высокий тигелек, суем в индуктор, плавим на основном резонансе (выражаясь профессионально, на нулевой моде). По расплавлении постепенно снижаем частоту и мощность, давая застыть болванке в течение 15 мин – получаса.

По остывании разбиваем тигелек, и что видим? Латунный столбик с ясно различимым золотым кончиком, который остается только отрезать. Без ртути, цианидов и прочих убийственных реагентов. Нагревом расплава извне любым способом этого не добиться, конвекция в нем не даст.

Индуктор для отпусковой индукционной печи

Ну, золото-золотом, а сейчас и черный металлолом на дороге не валяется. Но вот необходимость равномерного, или точно дозированного по поверхности/объему/температуре нагрева металлических деталей для качественной закалки у самодельщика или ИП-индивидуала всегда найдется. И тут опять выручит печка-индуктор, причем расход электричества будет посильным для семейного бюджета: ведь основная доля энергии нагрева приходится на скрытую теплоту плавления металла. А меняя мощность, частоту и расположение детали в индукторе, можно нагреть именно нужное место именно как надо, см. рис. выше.

Наконец, сделав индуктор специальной формы (см. рис. слева), можно отпустить закаленную деталь в нужном месте, на нарушая цементации с закалкой на конце/концах. Затем, где надо – гнем, плющим, а остальное остается твердым, вязким, упругим. В конце можно снова разогреть, где отпускали, и опять закалить.

Конструкция вакуумной индукционной печи (ВИП)

Вакуумная индукционная плавильная печь содержит  ключевую  конструктивную разницу – это  присутствие герметичной  камеры  и вакуумных  насосов необходимых для откачки газов и воздуха. Сфера применения вакуумных  индукционных печей – плавление качественной стали,  тугоплавких сплавов железа, никеля, кобальта, а также цветных металлов.

Принцип работы данной печи состоит в том, что в огнеупорном тигле, который находится в вакуумной камере, при содействии высокочастотного индуктора расплавляют твердую шихту (отходы  особой заготовки,  чистые  металлы  и  ферросплавы) и рафинируют жидкий металл; печи могут  функционировать  и в  жидкой садке. Вакуум добивается откачиванием вакуумными насосами, которые обеспечивают довольно низкие остаточные давления (менее 10 Па).

С целью получения высококачественных тугоплавких сплавов железа,  плавка  проходит в закрытых вакуумных  индукционных печах.  В  слитке  постоянно  присутствуют газы, а также определенное количество неметаллических включений. Их число можно существенно сократить путем  вакуумирования  тугоплавких  сплавов железа при их выплавке и разливке.  При данном  методе жидкий  металл  подвергается выдержке (вакуумированию) в замкнутой камере, из которой  устраняют воздух и прочие газы. Вакуумная индукционная печь может  нагревать металл до температуры 2200 °C. Вакуум образует  разряженную  атмосферу над поверхностью расплавляемого  металла. Тигель  помещают  в  вакуумную камеру, где совершается нагрев нержавеющих и высокопрочных сталей, прецессионных и жаропрочных сплавов.  Вакуумная плавка металлов и сплавов в  печах дает возможность существенно уменьшить содержание газов, а также  число неметаллических включений, обеспечить высокую однородность и плотность слитка за счет направленной кристаллизации жидкого металла, существенно  улучшить физико-механические свойства металла.

Вакуумные электропечи получили большую популярность в связи с появлением самолетостроения, атомной, ракетной и др. отраслей промышленности.

Канальные печи индукционной плавки

Такой тип нашел широкое применение в плавильном деле цветных металлов. Эффективно используется для меди и медных сплавов на основе латуни, мельхиора, бронзы. Активно плавят в канальных агрегатах алюминий, цинк и сплавы в составе этих металлов. Широкое использование печей этого типа ограничено из-за невозможности выполнить футеровку, стойкую к разрушениям, на внутренних стенках камеры.

Расплавленный металл в канальных печах индукционного типа совершает тепловое и электродинамическое движение

, что обеспечивает постоянную однородность смешивания компонентов сплава в печной ванне. Использование канальных печей индукционного принципа оправдано в случаях, если к расплавленному металлу и изготовленным слиткам предъявляются особые требования. Сплавы получаются качественными в плане коэффициента насыщения газами, присутствия в металле органических и синтетических примесей.

Индукционные канальные печи работают по типу миксера и предназначаются для выравнивания состава, поддержки постоянной температуры процесса, и выбора скорости разлива в кристаллизаторы или формы. Для каждого сплава и состава литья существуют параметры специальной шихты.

Достоинства

• подогревание сплава происходит в нижней части, к которой нет воздушного доступа, что уменьшает испарение с верхней поверхности, нагретой до минимальной температуры;
• канальные печи относят к экономичным индукционным печам, так как происходящее расплавление обеспечивается маленьким расходом электрической энергии;
• печь имеет высокий коэффициент полезного действия благодаря применению в работе замкнутого контура магнитного провода;
• постоянная циркуляция в печи расплавленного металла вызывает ускорение плавильного процесса и способствует однородности перемешивания компонентов сплава.

Недостатки

• стойкость каменной внутренней футеровки снижается при использовании высоких температур;
• футеровка разрушается при плавлении химически агрессивных сплавов из бронзы, олова и свинца.
• при плавлении загрязненной низкосортной шихты происходит засорение каналов;
• поверхностный шлак на ванне не нагревается до высокой температуры, что не позволяет проводить операции в промежутке между металлом и укрытием и расплавлять стружку и скрап;
• канальные агрегаты плохо переносят перерывы в работе, что заставляет постоянно хранить в жерле печи значительное количество жидкого сплава.

Полное удаление расплавленного металла из печи ведет к ее быстрому растрескиванию. По этой же причине невозможно выполнить быструю перестройку с одного сплава на другой

, приходится делать несколько промежуточных плавок, получивших название балластных.

Самостоятельная сборка печи

В интернете и журналах представлено множество технологий и схематичных описаний этого процесса, но при выборе стоит остановиться на какой-то одной модели, наиболее эффективной в работе, а также доступной и лёгкой в выполнении.

Самодельные плавильные печки имеют довольно простую конструкцию и обычно состоят лишь из трёх основных частей, помещённых в крепкий корпус. К ним относятся:

• элемент, генерирующий переменный ток высокой частоты;
• спиралевидная деталь, созданная из медной трубки или толстой проволоки, называемая индуктором;
• тигель – ёмкость, в которой будет осуществляться прокаливание или плавка, изготовленная из огнеупорного материала.

Принцип работы оборудования

Важно знать особенности действия данного вида печи, чтобы хорошо разбираться в ее работе и параметрах. Работает оборудование за счет того, что с помощью специальных вихревых токов обеспечивается разогрев материала. Получаются такие токи за счет специального индуктора, являющегося катушкой индуктивности

В ней имеется насколько витков провода, обладающего довольно существенной толщиной

Получаются такие токи за счет специального индуктора, являющегося катушкой индуктивности. В ней имеется насколько витков провода, обладающего довольно существенной толщиной.

Индуктор может нагреваться за счет сварочного инвертора или другого оборудования. Принцип работы индукционной печи предполагает, что питание индуктора поступает от сети переменного тока, а также для этого может применяться генератор высокой частоты. Ток, протекая по индуктору, формирует переменное поле, пронизывающее пространство. Если в нем имеются какие-либо материалы, то именно на них наводятся токи, обеспечивая их эффективное нагревание.

Если используется печь для создания системы отопления в доме, то обычно в качестве материала выступает вода, которая нагревается. Если же оборудование предназначено для промышленных целей, то в качестве материала может использоваться металл, который под действием тока начинает плавиться. Таким образом, принцип работы индукционной плиты считается простым и понятным, поэтому создать ее своими силами достаточно просто.

Устройство индукционных печей может быть разным, поскольку можно выделить два совершенно разных вида:

• оборудование, оснащенное магнитопроводом;
• печи без магнитопровода.

В первом случае индуктор находится внутри специального металла, который под действием токов начинает плавиться. Во втором индуктор располагается снаружи. Схема каждого варианта имеет свои специфические отличия.

Считается, что особенности действия конструкции с магнитопроводом является более эффективным, поскольку этот элемент повышает плотность создаваемого магнитного поля, поэтому нагрев более оперативный и качественный.

Самым популярным примером печи, оснащенной магнитопроводом, является канальная конструкция. Схема данного оборудования состоит из замкнутого магнитопровода, созданного из трансформаторной стали. На этом элементе имеется индуктор, являющийся первичной обмоткой, и тигель, обладающий кольцеобразной формой. Именно в нем находится материал, предназначенный для плавления. Тигель создается из специального диэлектрика, обладающего хорошей устойчивостью к возгоранию. Используются данные конструкции для создания чугуна высокого качества или для плавления цветных металлов.

Разновидности индукционных печей

В группе производственного металлургического оборудования можно выделить несколько разновидностей печей:

1. Тигельные.

   Один из самых распространенных в металлургии видов.

   В конструкции таких агрегатов отсутствует сердечник. Подобные устройства могут применяться для плавки и обработки любых металлов. Хорошо зарекомендовали себя не только в металлургии, но и в других отраслях, например, в ювелирном деле.

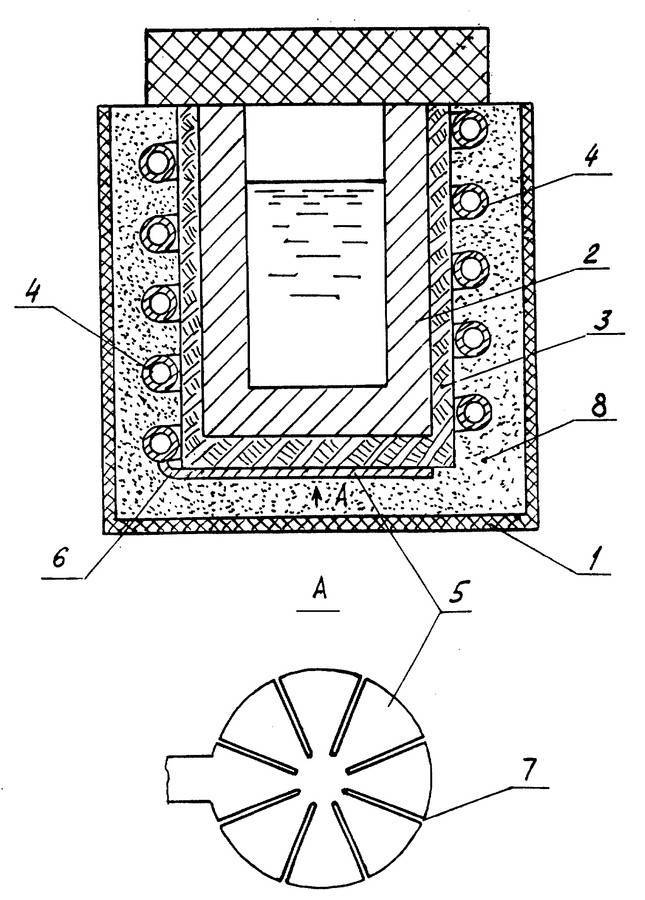

   Важнейшими элементами тигельной печи индукционного типа являются:

   • индуктор;
   • генератор напряжения питания.

   Достоинства тигельных плавильных печей:

   • Выделение энергии непосредственно в загрузке, без промежуточных нагревательных элементов;
   • Интенсивная электродинамическая циркуляция расплава в тигле, обеспечивающая быстрое плавление мелкой шихты, отходов, выравнивание температуры по объёму ванны и отсутствие местных перегревов, гарантирующая получение многокомпонентных сплавов, однородных по химическому составу;
   • Принципиальная возможность создания в печи любой атмосферы (окислительной, восстановительной или нейтральной) при любом давлении;
   • Высокая производительность, достигаемая благодаря высоким значениям удельной мощности, особенно на средних частотах;
   • Возможность полного слива металла из тигля и относительно малая масса футеровки печи, что создаёт условия для снижения тепловой инерции печи благодаря уменьшению тепла, аккумулируемого футеровкой. Печи этого типа удобны для периодической работы с перерывами между плавками и обеспечивают возможность быстрого перехода с одной марки сплава на другую;
   • Простота и удобство обслуживания печи, управления и регулировки процесса плавки, широкие возможности для механизации и автоматизации процесса;

Канальные.

По конструкции напоминают трансформатор.

Вакуумные.

Используются в том случае, если необходимо обеспечить удаление из расплава примесей.

Конструкция индукционного нагревателя представляет собой многовитковую катушку цилиндрической формы, которая называется индуктором, через него пропускается электрическое напряжение переменного тока, вследствие чего возникают магнитные поля, возбуждающие вихревые токи.

Во внутреннее пространство индуктора помещается сосуд, или емкость, в которой находится металл или руда. Под воздействием магнитного поля и вихревых токов в металле повышается сопротивление, что по всем законам физики вызывает его нагрев и за счет этого происходит процесс плавки.

Мощность индукционных плавильных печей зависит от величины подаваемого напряжения и частоты электрического тока. Эта зависимость применяется в типах индукционных печей – нагревательные установки для термической обработки и плавильные печи.

Печи промышленного назначения делятся на несколько типов.

• Конструкции средней частоты обычно используются в машиностроении и металлургии. С их помощью плавится сталь, а при использовании графитовых тиглей и цветные металлы.
• Конструкции промышленной частоты применяются при выплавке чугуна.
• Конструкции сопротивления предназначаются для плавки алюминия, алюминиевых сплавов, цинка.

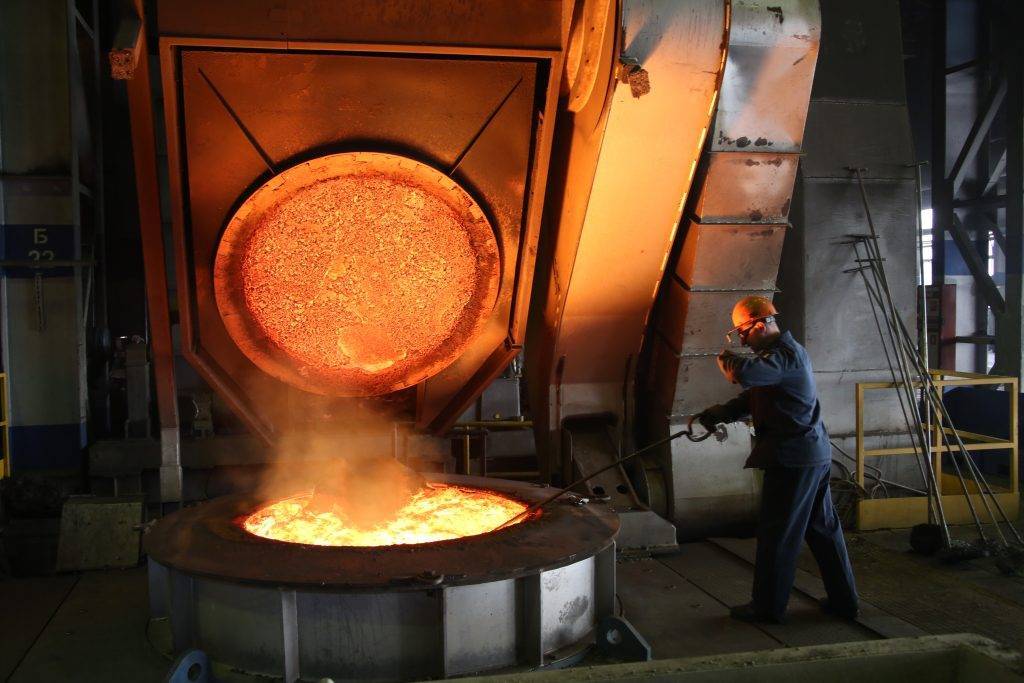

Индукционная печь широко применяется на больших и малых предприятиях для плавки металлов (цветных и черных). В индукционных литейных печах металл или сплав нагревается до изменения своего агрегатного состояния.

При этом, канальные печи, несмотря на более высокий КПД используются гораздо реже — в основном, для получения чугуна высокого качества и сплавов, температура плавления которых является относительно низкой, а также для плавления цветных металлов.

Для стали такие печи не используются, так как температура ее плавления способствует сильному снижению стойкости футеровки (защитной отделки). Также нельзя плавить низкосортную породу, стружку и мелкую породу.

Тигельные печи применяются гораздо чаще из-за простоты эксплуатации и более широких возможностей управления процессом, включая возможность нерегулярного и прерывистого режима работы. Они хороши как для производства большого количества литья в несколько десятков тонн, так и для небольших порций, измеряющихся десятками грамм.

С помощью тигельных печей осуществляется плавка легированных сталей и прочих сплавов, для которых нужна особая чистота химического состава и однородность.

Разновидности оборудования

Широкое применение получили только два типа печи: тигельные и канальные. Они обладают сходными преимуществами и недостатками, отличия заключаются лишь в применяемом методе работы:

1. В тигельный тип печи приходится проводить загрузку каждой порции шихты отдельно. Принцип работы устройства заключается в следующем: металл загружается внутрь индуктора, после расплавки он сливается и проводится загрузка новой порции. Как правило, подобная модель приобретается для небольших мастерских, когда работа ведется с небольшим количеством сырья.
2. Канальные отличаются тем, что позволяют проводить плавку металла непрерывно. Конструкция позволяет проводить погрузку новой порции металла и слив уже расплавленного во время работы. Недостатком можно назвать лишь то, что трудности возникают на момент слива, так как канал слива должен быть заполнен.

Большей популярностью пользуется тигельная разновидность индукционных печей. Это связано с их высокой производительностью и простотой в эксплуатации. Кроме этого, подобную конструкцию при необходимости можно изготовить самостоятельно.

Самодельные варианты исполнения встречаются довольно часто. Для их создания требуются:

1. Генератор.
2. Тигель.
3. Индуктор.

Опытный электрик при необходимости может сделать индуктор своими руками. Этот элемент конструкции представлен обмоткой из медной проволоки. Тигель можно приобрести в магазине, а вот в качестве генератора используется ламповая схема, собранная своими руками батарея их транзисторов или сварочный инвертор.

Использование сварочного инвертора

Печь индукционная для плавки металла своими руками может быть создана при применении сварочного инвертора в качестве генератора. Этот вариант получил самое широкое распространение, так как прилагаемые усилия касаются лишь изготовления индуктора:

1. В качестве основного материала применяется тонкостенная медная трубка. Рекомендуемый диаметр составляет 8—10 см.
2. Трубка изгибается по нужному шаблону, который зависит от особенностей применяемого корпуса.
3. Между витками должно быть расстояние не более 8 мм.
4. Индуктор располагают в текстолитовом или графитовом корпусе.

После создания индуктора и его размещения в корпусе остается только установить на свое место приобретенный тигель.

Применение транзисторов

Подобная схема довольно сложна в исполнении, предусматривает применение резисторов, нескольких диодов, транзисторов различной емкости, пленочного конденсатора, медного провода с двумя различными диаметрами и колец от дросселей. Рекомендации по сборке следующие:

1. При применении рассматриваемой схемы конструкция будет сильно нагреваться. Именно поэтому следует использовать эффективное охлаждение.
2. Приобретенные конденсаторы собираются в одну схему для получения батареи.
3. В качестве основы для индуктора применяются дроссельные кольца. На них наматывается ранее приобретенная медная трубка диаметром около 1 мм. Количество витков определяет то, какой мощностью будет самодельная печь. Рекомендуемый диапазон от 7 до 15 витков.
4. На предмет цилиндрической формы наматывается вторая медная трубка, диаметр которой должен быть около 2 мм. Стоит учитывать, что концы этой трубки следует оставлять большими, так как они будут использоваться для подключения к источнику питания.
5. В качестве источника питания можно использовать аккумулятор с мощностью 12 В.

Созданная схема помещается в текстолитовый или графитовый корпус, которые являются диэлектриками. Схема, предусматривающая применение транзисторов, довольно сложна в исполнении. Поэтому браться за изготовление подобной печи следует исключительно при наличии определенных навыков работы.

Печь на лампах

В последнее время печь на лампах создают все реже, так как она требует осторожности при обращении. Применяемая схема проще в сравнении со случаем применения транзисторов

Сборку можно провести в несколько этапов:

1. В качестве генератора тока применяются 4 лучевые лампы, которые соединяются при параллельном подключении.
2. Применяемая проволока из меди должна соединяться по спирали. Создаваемые витки должны иметь диаметр от 8 до 16 см, расстояние между ними не менее 5 миллиметров. Стоит учитывать, что понадобится довольно большое количество проволоки, так как внутри витков должен поместиться тигель.
3. Создаваемая спираль помещается в корпус из материала, который не проводит электрический ток.
4. Повысить эффективность схемы можно при дополнительном подключении подстроечного конденсатора.

Применяемые ламы должны быть защищены от механического воздействия.

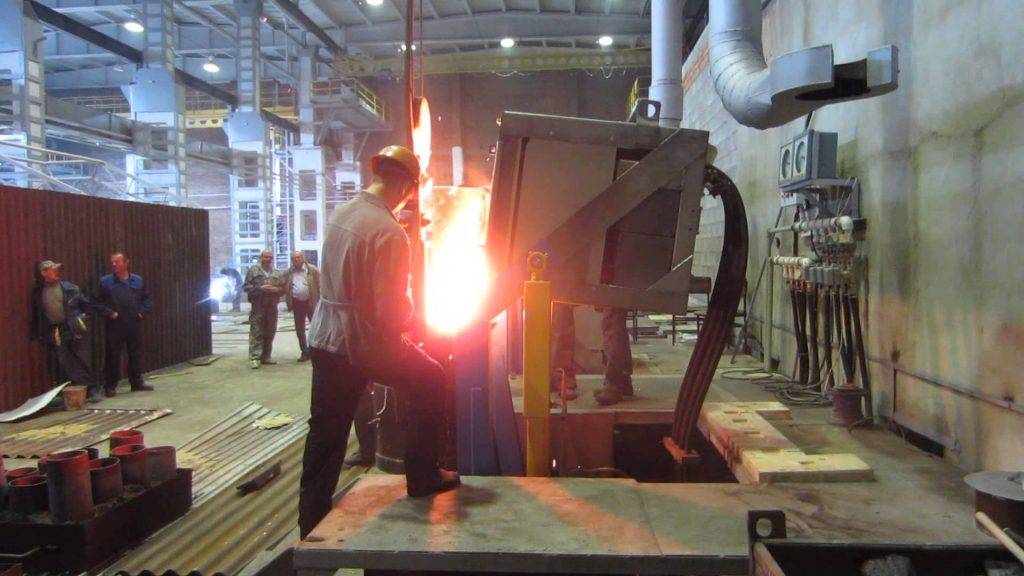

Индукционные плавильные печи в работе

Subscribe to Termolit channel

Prev

1

4

Next

Индукционная плавильная печь ООО Термолит, в работе/ Induction melting furnace in operation

Испытания Индукционной печи ИТПЭ-0.03/0.03 ТрМ1 Система охлаждения с теплообменником вода-воздух.

Плавильная печь ИТПЭ-0.25/0.25 в работе

Плавка бронзы на печи ИТПЭ-0.06 / Bronze melting at furnace ICMEF-0.06

Плавка латуни на печи ИТПЭ-0.06 / Brass smelting on a furnace ICMEF-0.06

Плавка стали на печи ИТПЭ-0.65 / Steel melting at furnace ICMEF-0,65

Prev

1

4

Next

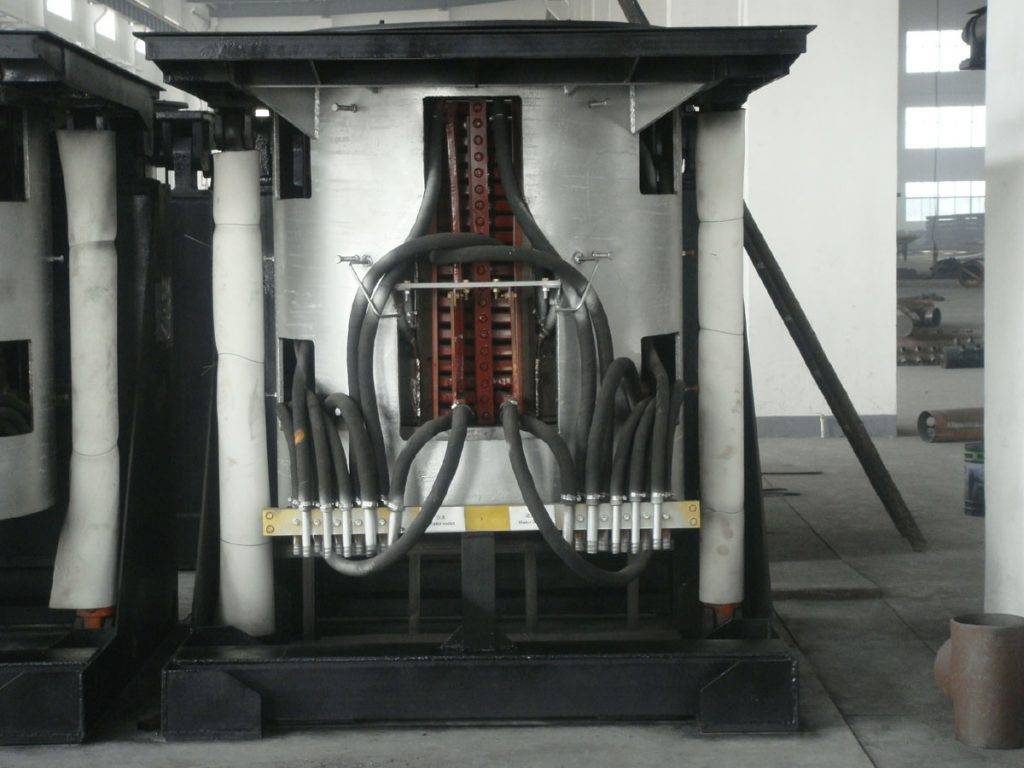

Печь изготовлена в виде опорной рамы, состоящей из двух сварных стоек, медного индуктора и двух гидравлических плунжеров. Каркас изготовлен из прокатной нержавеющей стали. Индуктор – многовитковая катушка, выполненная из медной трубы, охлаждается водой. Подвод воды и электроэнергии осуществляется с помощью гибких кабелей. Питание оборудования происходит от сети переменного тока через тиристорный преобразователь частоты, который преобразует трехфазный ток в однофазный. Контроль за работой оборудования осуществляется с помощью цифрового табло, для управления предназначен щит управления и сигнализация.

Оборудование охлаждающей системы

Промышленные агрегаты для плавления металла оснащены специальными системами охлаждения на антифризе или воде. Для оборудования этих важных установок в самодельных ТВЧ печках потребуются дополнительные затраты, из-за чего сборка может существенно ударить по кошельку. Поэтому лучше обеспечить бытовой агрегат более дешёвой системой, состоящей из вентиляторов.

Полезно знать: разновидности антифриза.

Воздушное охлаждение этими устройствами возможно при их удалённом расположении от печи. В противном случае металлическая обмотка и детали вентилятора могут послужить контуром для замыкания вихревых токов, что существенно снизит эффективность оборудования.

Печь для алюминия своими руками — легко!

Желание иметь дома небольшую плавильную печь легко осуществимо, не требует больших вложений, знаний и времени для постройки. Можно самостоятельно соорудить агрегат ёмкостью до 10 кг расплавленного металла и изготавливать сувениры, фурнитуру или заготовки для мелких алюминиевых деталей. Температура, достигаемая в домашней печи, позволяет плавить большинство алюминиевых сплавов за короткое время (несколько десятков минут в зависимости от объёма лома).

Конечно, качество получившегося металла отличается от промышленного. Алюминий, расплавленный в домашних условиях, содержит повышенное количество окисных плёнок, загрязнений, менее стабилен по химическому составу. Но всё же он будет пригоден для использования в быту.

Устройство плавильной печи для ювелиров

Агрегат имеет в своей конструкции следующие составные части:

• плавильное устройство;
• конденсаторная батарея;
• высокочастотный транзисторный генератор (далее ВТГ).

Плавильное устройство в индукционной печи для ювелиров — это тигель, находящийся внутри индуктора. Сырьё для плавки загружается в специальное отверстие сверху устройства.

Плавильная печь для ювелиров для удобства использования стоит на опоре. Опорой электрической печи являются две стойки, каждая из которых представляет собой сварную конструкцию. В верхней части каждой стойки расположены шарнирные крепления каркаса электропечи. Каркас состоит из рамы, бетонной подовой плиты, индуктора и верхней бетонной плиты.

Индуктор плавильной печи для ювелиров служит для создания электромагнитного поля. С помощью которого происходит нагрев и расплавление шихты. Он эффективен тем, что производит нагрев металла изнутри, что делает плавку последнего быстрой и экономичной. Индуктор является съёмным и сборным, что позволяет без проблем заменить его при поломке.

Индукционная печь ювелирная наклоняется для слива металла по мере того, как нижние полости двух плунжеров через гидрораспределитель заполняются маслом. В исходное положение печь возвращается под влиянием собственного веса. Гидрораспределитель управляется дистанционно с помощью ПУ.

Такие компоненты плавильной печи для ювелиров, как конденсаторы, высокочастотный транзисторный генератор, элементы индуктора, трубошины нуждаются в охлаждении. Справляется с этой задачей система водоохлаждения электропечи.

Принцип действия

Принцип действия индукционной печи основан на разогреве материала с помощью вихревых токов. Для получения таких токов используется так называемый индуктор, который представляет собой катушку индуктивности, содержащую всего несколько витков толстого провода.

Индуктор питается сети переменного тока 50 Гц (иногда через понижающий трансформатор) или от генератора высокой частоты.

Протекающий по индуктору переменный ток генерирует переменное магнитное поле, которое пронизывает пространство. Если в этом пространстве окажется какой-либо материал, то в нем будут наводиться токи, которые начнут нагревать этот материал. Если этот материал – вода, то у нее будет повышаться температура, а если это металл, то через некоторое время он начнет плавиться.

Индукционные печи бывают двух типов:

• печи с магнитопроводом;
• печи без магнитопровода.

Принципиальная разница между двумя этими типами печей состоит в том, что в первом случае индуктор расположен внутри плавящегося металла, а во втором – снаружи. Наличие магнитопровода увеличивает плотность магнитного поля, пронизывающего помещенный в тигель металл, что облегчает его нагревание.

Индукционный нагреватель

Примером индукционной печи с магнитопроводом является канальная индукционная печь. Схема такой печи включает замкнутый магнитопровод из трансформаторной стали, на котором располагаются первичная обмотка – индуктор и кольцеобразный тигель, в котором располагается материал для плавления. Тигель изготавливается из жаропрочного диэлектрика. Питание такой установки осуществляется от сети переменного тока с частотой 50 Гц или генератора с повышенной частотой 400 Гц.

Такие печи используются для плавления дюраля, цветных металлов или получения высококачественного чугуна.

Большее распространение имеют тигельные печи, не имеющие магнитопровода. Отсутствие в печи магнитопровода приводит к тому, что магнитное поле, создаваемое токами промышленной частоты, сильно рассеивается в окружающем пространстве. И для того, чтобы увеличить плотность магнитного поля в диэлектрическом тигеле с материалом для плавления, необходимо использовать более высокие частоты. При этом считается, что если контур индуктора настроен в резонанс с частотой питающего напряжения, а диаметр тигеля соизмерим с длиной волны резонанса, то в районе тигеля может сконцентрироваться до 75% энергии электромагнитного поля.

Схема изготовления индукционной печи

Как показали исследования, для обеспечения эффективного плавления металлов в тигельной печи желательно, чтобы частота питающего индуктор напряжения превышала резонансную частоту в 2-3 раза. То есть, такая печь работает на второй или третьей частотной гармонике. Кроме того, при работе на таких повышенных частотах происходит лучшее перемешивание сплава, что улучшает его качество. Режим с применением еще больших частот (пятой или шестой гармоники) может использоваться для поверхностной цементации или закалки металла, что связано с появлением скин-эффекта, то есть, вытеснением электромагнитного поля высокой частоты к поверхности заготовки.

Выводы по разделу:

1. Существуют два варианта индукционной печи – с магнитопроводом и без магнитпровда.
2. Канальная печь, относящаяся к первому варианту печей, более сложна по конструкции, но может питаться непосредственно от сети 50 Гц или сети повышенной частоты 400 Гц.
3. Тигельная печь, относящаяся к печам второго типа, более проста по конструкции, но требует для питания индуктора генератора высокой частоты.
