Циркулярка из болгарки: технология изготовления электропилы

Возможные варианты маленьких, сделанных своими руками циркулярных пил

Для создания маленькой пилы стоит применять такие же правила, что и при создании устройства из болгарки. Но в этом случае в качестве подставки стоит применять не козлы, а станину. На нее нужно установить небольшой стол с зафиксированным инструментом.

При изготовлении инструмента стоит правильно выбрать высоту конструкции, на которой будет лежать материал для распиливания. Если разместить его слишком высоко или очень низко, есть риск дискомфорта.

Если требуется сделать пилу совсем маленьких размеров, можно использовать трубу ПВХ. При этом двигатель допустимо взять от детской игрушки. В качестве соединительного материала подойдет клеевой пистолет. Питание циркулярки возможно от сети или от батареек.

Для обработки маленьких заготовок делают компактное устройство

Циркулярка своими руками: безопасность пользования

Если взять во внимание, сколько стоит циркулярка (от 16000 рублей – самая скромная модель), и сопоставить цену с затратами на самостоятельное изготовление (это на 60-90% меньше), то разница получается значительной. Но никакая экономия не будет оправдана в том случае, когда не обеспечивается безопасность работ. Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Для того чтобы избежать травмоопасных ситуаций, стоит придерживаться следующих рекомендаций:

• не использовать в качестве сырья древесину с металлическими включениями (гвоздями, уголками, болтами и т. д.);
• распиловку досок размером более 200 см должны производить два человека;
• работая на циркулярке, нельзя делать резких движений;
• перед началом работы необходимо обязательно надеть очки и перчатки;
• древесные отходы с поверхности циркулярки следует удалять, так как они могут спровоцировать короткое замыкание.

Категорически запрещается работать на самодельном циркулярном станке:

• если не выполнено направляющее приспособление;
• отсутствует кожух;
• нет предохранителей, задерживающих пальцы;
• расклинивающий нож выше пильного диска.

Чтобы избежать травмоопасных ситуаций при работе с циркуляркой, стоит придерживаться техники безопасности

Добротный инструмент дает возможность получить удовольствие от работы. Да и результат радует высоким уровнем качества. Изготовление инструмента своими руками позволит получить желаемые параметры и необходимые эксплуатационные характеристики. Ограничиваться поверхностными знаниями нельзя ни в одном виде деятельности, особенно технического направления. Браться за самостоятельную сборку циркулярки стоит только после тщательной теоретической подготовки и полном представлении о практической части процесса.

Преимущества и особенности инструмента

Круглая пила имеет свои плюсы: позволяет делать ровный распил, повышает скорость монтажа, обеспечивает удобство работы, экономит электричество. Если заменить диск, можно и мягкий метал одолеть. Чтобы сделать полноценный инструмент для работы, нужно установить его на стол и обеспечить подход со всех сторон.

При этом надо соблюдать следующие условия:

• стол должен быть хорошо укреплен, для чего его ножки иногда заливают бетоном или привинчивают болтами;
• ручная пила закрепляется железными скобами к столешнице для обеспечения безопасности при работе;
• необходимо заземление.

Неудобство при работе представляет большая ширина стола. Оптимальный размер не должен превышать 60 – 70 см, чтобы удобно было держать брусок (не на вытянутых руках). Если рабочая поверхность не статична, то ухудшается качество распила, поэтому необходимо закрепление. Провод можно зафиксировать скобами в полу, чтобы при работе случайно не споткнуться.

Как вариант – сделать дополнительную розетку под столешницей.

Предварительно нужно подготовить рисунок столешницы с указанием размеров. Это почти чертеж, но упрощенный. На бумаге нужно указать величину зазора для диска – по ширине и длине, где он должен находиться по отношению к краям стола. Сразу можно будет представить свою работу за таким устройством.

Как сделать кнопку включения циркулярки

После изготовления стационарного станка понадобится выполнить еще одну доработку — это кнопочная станция. Сделать кнопку для включения и отключения пилы необходимо обязательно, так как это позволит быстро в нужный момент прервать работу инструмента. Кроме того, работать стационарной циркуляркой, нажимая кнопку на корпусе электроинструмента, практически невозможно, поэтому об установке кнопочной станции нужно позаботиться на стадии проектирования или окончания работ.

Чтобы сделать кнопку включения, понадобится вывести провода от корпуса инструмента, и подсоединить их к переключателю, размещенному в конструкции изготовленного основания. Если не планируется использовать болгарку на станке, тогда можно использовать более простой способ — зафиксировать кнопку в нажатом положении при помощи хомута, а включать инструмент при помощи подключении вилки в розетку.

https://youtube.com/watch?v=pYpIeRWz9aM%3F

Изготовление торцовочной пилы

Торцовочная пила из болгарки отличается от дисковой тем, что выполняет единственную задачу: этой переделкой можно обрезать торцы пиломатериала под различными углами. Она может крепиться к станине или сниматься, и использоваться как обычная болгарка. Поворотный элемент торцовки изготавливается из автомобильного шкворня, удерживаемого шарикоподшипником на 150 мм или больше. Пила фиксируется на основании при помощи сварных ушек на наружной части подшипника и винтов М6. Пильный диск закрывается защитным козырьком, а обойма коробом. Из грузовых амортизаторов изготавливается протяжка, предварительно из них выливается масло, производятся отверстия для вентиляции, которые закрываются сеткой от пыли и стружки.

1 Модернизируем болгарку своими руками — делаем отрезной станок

Ключевым преимуществом угловой шлифовальной машины является ее мобильность- это компактный инструмент, обладающий крайне широкой сферой применения. Однако есть у нее и недостатки, среди которых трудности в обработке незакрепленных деталей, при резке которых появляется сильная вибрация (может стать причиной разрушения абразивного диска на высокой скорости оборотов) и сложность соблюдения требуемых размеров заготовок при резке нескольких конструкций идентичной длины.

Вышеуказанные недостатки не проявляются при комплектации УШМ отрезным станком, который значительно увеличивает удобство резки как по дереву, так и по металлу. Изготовитель такой станок под болгарку можно самостоятельно, вам потребуется:

• профильная квадратная труба 40*40 и 20*20 мм;
• прямоугольный профиль 40*20;
• металлический уголок 32 мм;
• подшипники диаметром 32 мм;
• шпильки М12;

В собранном виде самодельный станок для болгарки представляет собой квадратную раму из профиля 40*40 мм, усиленную перемычками поперечными перемычками. На раме закреплено коромысло — механизм удерживающий УШМ, который позволяет в вертикальной плоскости изменять положение инструмента.

Самодельная стойка для болгарки делается по следующему алгоритму:

1. Первоначально нужно раскроить профиль на отрезки требуемой длины. Для бытовой эксплуатации будет достаточно несущей рамы 1*1 м.

2. С помощью сварки из профиля сваривается рама, после чего начинаются работы по сборке коромысла. Его длина составляет 70 м, состоит конструкция из двух профилей 40*20, между которыми установлены проставки из трубы 20*20. Ближе к задней части коромысла приваривается перпендикулярная стойка Т-образная стойка, которая будет удерживать узел на несущей раме.

3. К раме привариваются две параллельные перемычки, на которых фиксируется уголок под крепеж Т-образной стойки с высверленными отверстиями под болты.

4. В перемычки через подшипники устанавливается коромысло. Тут необходимо используя уровень тщательно контролировать его положение, какие-либо отклонения в горизонтальной плоскости не допустимы, так как они не позволят вам получить точную линию среза.

5. К передней части коромысла привариваются две параллельные пластины, использующиеся как фиксаторы УШМ, в центре фиксаторы выполняются из шпилек М12. Также необходимо закрепить ручку, посредством которой будет регулироваться положение инструмента в процессе резки.

Полученная в итоге самодельная станина для болгарки достаточно проста в эксплуатации. Вам необходимо установить УШМ в посадочное гнездо, расположиться справа от инструмента, положить на несущую раму заготовку и правой рукой опустить регулировочный рычаг. Сам рез производится в пространстве между поперечными перемычками рамы.

1.1 Циркулярная пила из болгарки

Сделать из УШМ циркулярную пилу еще проще, чем отрезной станок, так как нет необходимости выполнять большое количество сварочных работ. Потребуются следующие материалы:

• старый стол;
• металлический уголок;
• строительные хомуты либо уголок;
• шурупы, гайки.

Циркулярный станок из УШМ

Сразу отметим, что тут необходима низкооборотная угловая шлифовальная машина (в пределах 4-5 тыс. об/мин) либо с регулировкой оборотов, поскольку для резки дерева агрегаты с повышенными оборотами не подходят — из-за вращения заготовку будет отрывать от дисковой пилы, что грозит опасностью для оператора станка. Для распилов по дереву имеет смысл использовать УШМ с диском диаметром 150 либо 180 мм.

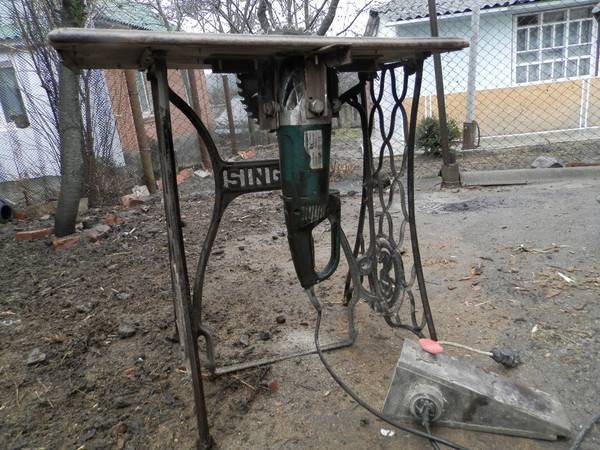

Циркулярный станок для болгарки легче всего выполнить на основе старого деревянного либо металлического стола. Вам потребуется проделать в столешнице отверстие параллельно одному из ее краев, длина отверстия должна соответствовать длине дисковой пилы УШМ. Болгарку нужно крепить к нижней плоскости столешницы так, чтобы над поверхностью стола возвышалось 2-3 см диска (при необходимости распила крупноразмерных заготовок — больше).

Крепление болгарки

Фиксация инструмента на столе должна быть предельно надежной, чтобы не допустить возникновения вибраций в процессе работы. Лучше всего закрепить ее с помощью 3-4 винтов через сваренные из стального треугольника Г-образные рамки.

4 Ручная дисковая пила – превращение в стационарную

Из ручной дисковой пилы несложно изготовить стационарную, расширив ее возможности. Первым делом понадобится стол. Удобным материалом послужит финская фанера, которая, в отличие от обычной, ламинирована – заготовки при обработке хорошо скользят по поверхности. Она достаточно толстая, чтобы выдержать большой вес, влагостойкая, хорошо поддается обработке. Можно использовать обычную фанеру 20 мм, только ее нужно покрасить, а лучше покрыть листовой сталью или текстолитом.

Нужно понимать, что глубина реза уменьшится на толщину крышки. Понадобится диск большого диаметра, чтобы не уменьшить функциональность по сравнению с переносным инструментом. Размеры столешницы делаем достаточными для того, чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.

Используя чертежи и объяснения, нетрудно изготовить дополнительные приспособления для дисковой пилы, которые расширят ее возможности.

Размечаем на листе фанеры прямоугольник необходимых размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, но не больше 10 мм, чтобы не ослабить столешницу. Такой способ изготовления позволит приблизить глубину пропила к указанной в паспорте дисковой пилы.

Из досок делаем раму (царги), которую установим снизу, чтобы укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски саморезы. Отверстия для них сверху зенкуем, чтобы спрятались головки саморезов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную жесткость, поэтому в нижней части ножек делаем распорки.

Изготовляем ограничительну планку, равную длине рабочей поверхности. В ней сверлим два перпендикулярных диску паза, в которых планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести изменения в систему управления: фиксируем кнопку управления во включенном состоянии изолентой. На царгу устанавливаем розетку, подключенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.

Особенности сборки циркулярки своими руками из болгарки

Перед сооружением станка важно определиться с его назначением. Чтобы заготавливать дрова и выполнять несложный распил, достаточно надежно зафиксированного стола, в котором имеется прорезь для пил

Но такой станок сложно назвать безопасным или функциональным.

Чтобы выполнять большее количество работ, стоит сделать циркулярку, оснащенную координатным столом. Она должна иметь направляющие. Это поможет изменять градус. При этом стоит предусмотреть возможность переключения скоростей и замены дисков.

Сделать циркулярную пилу можно из разных приспособлений. Практически каждый мужчина имеет в ассортименте инструментов болгарку. Ее часто используют в домашних условиях. Для изготовления стационарной установки необходимо использовать верстак или специальный стол. Инструмент нужно фиксировать снизу.

Итак, как сделать циркулярку? Для этого нужно выполнить следующее:

1. Натянуть на инструменте металлический ленточный хомут. Его стяжку нужно разместить снизу.
2. Сложить полоску металла в 2 раза и зафиксировать в районе отверстий.
3. Выполнить отверстия в редукторе болгарки.
4. Прикрепить осевую рукоятку.

Сделать инструмент можно из болгарки

https://youtube.com/watch?v=X-XJlxz93m4

Превращение ручной циркулярки в настольную

Чтобы переделать самодельную циркулярку ручного типа в настольную, необходим устойчивый, крепкий стол. Работать на нем будет не только удобно, но и безопасно. Основной порядок действий состоит из следующих этапов:

Конструкция циркулярной пилы

• Металлический стержень диаметром 1,5 – 2 см согнуть в форме буквы «П».
• Нижнюю часть изогнуть, расплющить, прикрепить к столу надежным способом.
• Из двух частей полой трубы из металла сварить Т-образный рычаг.
• Поперечную часть изменить так, чтобы беспрепятственно надеть на перекладину основной части конструкции.
• Скрепить металлическую конструкцию хомутами.
• К концу установленного рычага прикрепить ручную циркулярку.

Если оснастить болгарку обычным отрезным кругом, тогда устройство можно использовать как отрезную конструкцию. Но глубина пропила составит не более 8 см. Настольная циркулярка не подойдет для обработки толстых материалов или продольного распиливания. В этом случае оптимальным будет круглопильный станок, который тоже можно изготовить самостоятельно.

Стационарная циркулярка

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Для этого не нужно обладать какими-то особыми навыками. Достаточно уметь пользоваться ручным инструментом и иметь необходимый минимум материалов. Прежде чем поговорить о том, как сделать циркулярку из болгарки, рассмотрим общую конструкцию станка.

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе с бензопилой – болгаркой.

1. В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
2. На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
3. Работать со снятым защитным кожухом запрещено.
4. Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Сейчас читают: Циркулярные пилы Макита цена, отзывы, фото

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Превращение ручной циркулярки в настольную

Чтобы переделать самодельную циркулярку ручного типа в настольную, необходим устойчивый, крепкий стол. Работать на нем будет не только удобно, но и безопасно. Основной порядок действий состоит из следующих этапов:

Конструкция циркулярной пилы

• Металлический стержень диаметром 1,5 – 2 см согнуть в форме буквы «П».
• Нижнюю часть изогнуть, расплющить, прикрепить к столу надежным способом.
• Из двух частей полой трубы из металла сварить Т-образный рычаг.
• Поперечную часть изменить так, чтобы беспрепятственно надеть на перекладину основной части конструкции.
• Скрепить металлическую конструкцию хомутами.
• К концу установленного рычага прикрепить ручную циркулярку.

Если оснастить болгарку обычным отрезным кругом, тогда устройство можно использовать как отрезную конструкцию. Но глубина пропила составит не более 8 см. Настольная циркулярка не подойдет для обработки толстых материалов или продольного распиливания. В этом случае оптимальным будет круглопильный станок, который тоже можно изготовить самостоятельно.

Подготовка редуктора

Циркулярка из болгарки требует наличия исправного редуктора. Указанный механизм извлекается из инструмента, после чего определяются оптимальные места для сверления отверстий в металле. Такие проемы потребуются для установки осевой рукоятки самодельной циркулярки. Естественно, можно попытаться удерживать инструмент за стандартный боковой держатель болгарки. Однако создание ровных пропилов при этом станет крайне проблематичным. Как показывает практика, удержание самодельного инструмента с вращающимся циркулярным диском оказывается не по силам даже физически подготовленным мастерам.

Циркулярка из болгарки своими руками: чертежи и сборка

Для переделки инструмента не нужны особые навыки или дорогостоящие материалы. Самодельная циркулярка изготавливается из обычных, подручных средств:

• рабочая болгарка;
• диск для циркулярной пилы;
• гайки, болты и другие крепежные элементы;
• электрическая дрель со сверлами;
• отвертки, гаечные ключи, плоскогубцы;
• прямоугольная металлическая труба;
• уголки из металла.

Если какого-то элемента нет в наличии, его стоимость не сравнится с ценой готовой циркулярки. Траты на данном этапе более чем целесообразны.

Сборка скользящего упора для будущей циркулярки

Схема Т-образного упора для цикулярной пилы

Упорно-скользящая конструкция — основа самодельной циркулярной пилы из болгарки. В готовом виде она должна иметь форму буквы «Т».

Для изготовления необходимы металлические уголки, расположить которые следует в 4 мм от циркулярного диска. Соединяются они посредством поперечных связей гайками и болтами.

Кромки уголков обязательно закругляются, чтобы в дальнейшем не повредить заготовку. В местах соединений шайбами фиксируются щели. Величину просвета можно регулировать.

На готовый корпус надевается хомут из металлического листа и закрепляется винтами. Стальная полоса, сложенная вдвое, закрепляется под задним упорным винтом. Крепления необходимо расположить так, чтобы хомут и стойка стали одним целым. Для последующего закрепления осевой ручки, в корпусе редуктора нужно сделать несколько крепежных отверстий.

Изготовление торцовочной пилы

Торцовочная пила из болгарки отличается от дисковой тем, что выполняет единственную задачу: этой переделкой можно обрезать торцы пиломатериала под различными углами. Она может крепиться к станине или сниматься, и использоваться как обычная болгарка.

Поворотный элемент торцовки изготавливается из автомобильного шкворня, удерживаемого шарикоподшипником на 150 мм или больше. Пила фиксируется на основании при помощи сварных ушек на наружной части подшипника и винтов М6. Пильный диск закрывается защитным козырьком, а обойма коробом.

Из грузовых амортизаторов изготавливается протяжка, предварительно из них выливается масло, производятся отверстия для вентиляции, которые закрываются сеткой от пыли и стружки.

Изготовление осевой рукоятки

Удерживать циркулярку за стандартный боковой держатель не смогут и профессиональные мастера, не говоря о простых любителях. Вернее, смогут, но качество распила будет низким. Поэтому требуется создание осевой рукоятки. Для ее изготовления лучше использовать металлическую трубку или прут.

С целью присоединения элемента к редуктору на концах заготовки просверливаются отверстия. Фиксируется подготовленная ручка с помощью специальных крепежных деталей.

Регулятор глубины пропила

Схема регулировочной штанги

При создании циркулярки из болгарки своими руками особое внимание нужно уделить регулировочной штанге — конструкции, отвечающей за глубину пропила. Кусок металлического стержня диаметром не более 0,5 см будет служить ее основой. Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди

Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди.

На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка.

Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.

Циркулярная пила из обычной дрели

Изначально сооружается подобие стола. К столешнице прикрепляют четыре ножки. На поверхности столешницы размечается прорезь, из которой будет выступать режущий диск.

С обратной стороны столешницы на небольшом удалении от прорези для диска закрепляют прямоугольный брусок с вырезанным внутри круглым отверстием. Его диаметр должен быть равен диаметру патрона используемой дрели. При помощи лобзика вырезается намеченная прорезь.

Аналогично вырезается прорезь на другом листе фанеры, а параллельно этой прорези вырезается еще одна прорезь, ширина которой должна быть равна ширине подготовленного деревянного бруска. Второй лист фанеры накладывается на первый так, чтобы прорези для диска совпали.

Выбираем систему вращения: редуктор или СПД

Стоит напомнить, что число оборотов болгарки в разы превосходит разрешенное число оборотов циркулярного диска.

Выполнив прямое подключение диска к валу болгарки, мы рискуем испортить инструмент и затупить сам диск гораздо быстрее. Это повлечет за собой поломку в двигателе электроинструмента. Чтобы обеспечить надежную и продолжительную эксплуатации самодельного устройства рекомендуется внедрить систему из шкивов и ремней. Выполняем крепеж шкива к валу болгарки с одной стороны, с другой к валу диска пилы. Обороты болгарки составляют от 9 тыс. до 11 тыс. в мин. Вращение диска пилы должно происходить со скоростью 6700-7400 об/мин.

Необходимо, чтобы соотношение диаметров дисков равнялось соотношениям скорости оборотов. Если поделить одни значения на другие, то получается коэффициент 0,7. Исходя из этого нужно использовать два диска, причем размер диаметра первого должен отличаться на 0,7 диаметра от второго. Установку меньшего диска производим на валу болгарки, большого на валу диска. Все эти детали можно приобрести в авто магазине. С использованием ременных передач должна быть обеспечена система натяжения. Этого можно добиться, если прочно зафиксировать болгарку на каркасе станка, крепление и натягивание рабочей поверхности и дискового вала выполнять нужно по факту, после того как установите ремень.
