Как надеть пружину на сцепление бензопилы

Когда нужна замена муфты

Снятие и замена сцепления бензопилы выполняется в случае обнаружения неисправности механизма. К таковым неисправностям относятся:

  1. Повреждение пружины. В зависимости от модели инструмента, пружина может быть представлена двух типов — витковая (ленточная или одиночная) или стальная пластина. Пружина повреждается путем растяжения, разъединения или механического дефекта. Чтобы определить причину неисправности всего механизма, понадобится снять защитный кожух и барабан
  2. Повреждение и выработка барабана. Поломка этой детали связана зачастую с откалыванием кусочков. При такой неисправности понадобится заменить барабан. На барабане также изнашивается внутренняя часть, поэтому деталь также нуждается в замене. Если барабан синего цвета, то это говорит о том, что он был перегрет, и не подлежит дальнейшему использованию
  3. Выработка механизма. Связана, прежде всего, с растяжением пружины, которую можно заменить. Изнашивается также резьбовое соединение. При такой поломке понадобится заменить всю муфту
  4. Износ звездочки. В зависимости от типа звездочки (разборная или неразборная) выполняется ее замена вместе с барабаном и при необходимости муфтой

Срок службы механизма сцепления зависит не только от качества комплектующих, но еще и от правильности эксплуатации инструмента

Чтобы продлить срок службы сцепления бензопилы, необходимо обратить внимание на признаки, снижающие ресурс. К таковым признакам относятся:

  • Частое заедание или закусывание цепи в древесине. При таких ситуациях всю нагрузку на себя берет муфта, оберегая тем самым двигатель от заклинивания
  • Запрещено увеличивать обороты, когда включен ручной тормоз, что также приводит к износу механизма за счет перегрева
  • Использование некачественного масла, неправильный выбор шины, цепи и т.п. Все это также влияет на сцепление, увеличивая нагрузку, и тем самым снижая эксплуатационный ресурс

Определить неисправность устройства достаточно просто. Для этого необходимо распилить заготовку. Если в процессе пиления происходит снижение скорости вращения цепи или ее остановка при увеличении нагрузки, значит пора произвести проверку сцепления. Как снять и заменить сцепление на бензопиле, подробно рассмотрим в следующем разделе.

Это интересно! Проверить пригодность сжимающей пружины можно путем подключения тахометра к инструменту. На холостом ходу необходимо накрутить количество 2500-2700 оборотов в минуту по тахометру. При таком значении цепь на бензопиле не должна вращаться. Если наблюдается другая картина, то это говорит о снижении сжимающих свойств пружины. Ее рекомендуется заменить. Исходя из этого надо отметить, что сцепление бензопилы находится в тесной взаимосвязи с карбюратором. Если не получается отрегулировать холостой ход на бензопиле при помощи настройки карбюратора, значит нужно проверить исправность муфты.

https://youtube.com/watch?v=CG4BaVNtRKE%3F

Как снять сцепление на бензопиле?

Для того чтобы снять сцепление с бензопилы, в первую очередь следует быть внимательным и осторожным, чтобы не повредить ничего лишнего.

Выполнять эту операцию следует по такому алгоритму:

  • Снимите пильную шину и цепь. Для этого открутите ручной тормоз цепи, потянув ручку на себя. Затем демонтируйте шину, удалите загрязнения.
  • Снимите кожухи с воздушного фильтра и сцепления.
  • Заблокируйте коленвал. Это обязательная процедура для избегания его вращения во время работы. Для этого выкрутите свечу зажигания, зафиксируйте поршень в нижней «мертвой» точке и проденьте в свечное отверстие веревку.
  • С помощью специального ключа снимите сцепление. Откручивать его нужно по часовой стрелке, поскольку у него обычно левая резьба.
  • Заменяем поврежденные детали. Собрать сцепление бензопилы следует в обратном порядке, в котором проводился разбор.

Довольно часто замена цепной муфты, включая Champion 242, объясняется тем, что эта часть может лопнуть. И причина проста.

Все современные бензопилы оснащены цепным тормозным устройством, и в большинстве моделей он управляется с помощью ленты, расположенной на покрышке шины и цепи, окружающей барабан сцепления.

Если пользователь не отключает цепной тормоз во времени, а, наоборот, продолжает нажимать на спусковой крючок дроссельной заслонки, крышка шины и цепи будут таять, заставляя барабан сцепления лопнуть. В этом случае ремонт бензопилы неизбежен.Рассмотрим замену барабана сцепления на примере бензопилы Champion 242, которая полностью самоисполняется.Замена барабана сцепления выполняется в несколько этапов, мы рассмотрим каждый из них:

  • Снимите крышку воздушного фильтра.
  • Чтобы отвинтить гайки, удерживающие структуру муфты на коленчатом валу, необходимо остановить двигатель. Для этого снимите крышку с свечи, поверните ее и вставьте веревку в отверстие для свечи.

После этого плавно потяните ручку стартера, чтобы удалить оставшееся пространство в камере сгорания. Не рекомендуется использовать металлическую пробку, так как коленчатый вал можно проворачивать во время отвинчивания гайки.

В этом случае поршень возьмет веревку, и стопор сломает ее дно.

Советы: как снять звездочку с бензопилы

  • Особенности барабана сцепления в бензопилах
  • Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. 3 самостоятельная регулировка карбюратора карбюратор на бензопиле Partner 350. Как снять сцепление чтобы снять сцепление на бензопиле, с моей китайской.

Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров.

В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Барабан, размещающийся в базе сцепления механизма, является неотъемлемой частью системы привода цепи. Как снять сцепление на бензопиле? Замена муфты своими руками и как собрать сцепление обратно — всё это читайте на нашем сайте! Эта деталь собственной формой припоминает звезду, за счет чего она и получила свое заглавие. Как снять сцепление на бензопиле: STIHL, Husqvarna.

Зависимо от вида бензопилы деталь может быть проф либо бытовой. Потому что проф пила употребляется более нередко, чем бытовая, то и ведущая звездочка просит постоянной подмены. У бензопил Husqvarna как снять сцепление чтобы снять сцепление на бензопиле.

Если гласить о бытовых инструментах, то тут все находится в зависимости от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.

В большинстве случаев требуют подмены звездочка, венец и подшипник пилы.

Обычно для того, чтобы снять звездочку с бензопилы, многие люди обращаются в спец сервисные центры, но если есть необходимость сберечь домашний бюджет, выполнить эту работу можно и без помощи других. Это мероприятие не выглядит сложным, но при этом требуется иметь все нужные детали и инструменты. Процесс подмены звездочки аналогичен для хоть какой модели устройства.

Как увеличить рабочий ресурс муфты?

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Чтобы избежать незапланированного ремонта, оператору бензиновой пилы нужно придерживаться определенных рекомендаций. Они помогут продлить сроки эксплуатации сцепления цепной бензопилы и защитят ее от повреждений основных действующих элементов.

К этим рекомендациям относятся:

  • регулярная смазка деталей муфты;
  • своевременная очистка механизма от пыли и засохшего масла;
  • эксплуатация бензопилы только с полностью исправной шиной и качественно заостренной цепью;
  • избежание попаданий установленной режущей гарнитуры на твердые металлические предметы.

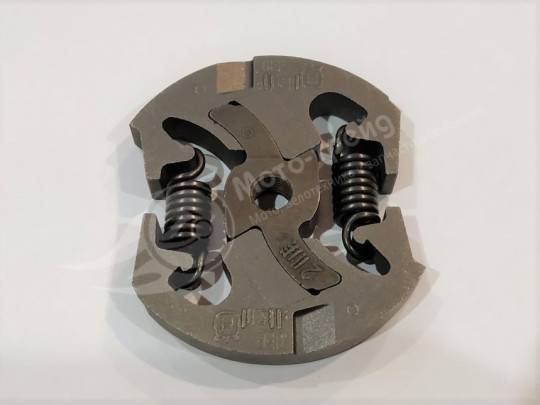

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

  • барабан;
  • звездочка;
  • пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.

При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.

Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.

Какой понадобиться инструмент?

Бензопила приводится в действие двухтактным бензиновым двигателем внутреннего сгорания, соединённым через систему передачи (редуктор) с пильной цепью. Замкнутая втулочно-роликовая цепь движется по направляющей шине и несёт пильные зубья.

Бензопила имеет механизм автоматического сцепления, работающий по центробежному принципу, благодаря которому на холостых оборотах цепь неподвижна и безопасна.

Современные бензопилы также имеют механизм тормоза, который сразу останавливает цепь при отскоке шины в сторону пильщика, обрыве цепи и других аварийных ситуациях. Именно поэтому, бензопила oleo mac настолько популярна сегодня.

Многие модели бензопилы, особенно изначально предназначенные для использования при валке леса, имеют возможность подключения выносного гидроустройства (так называемого «гидроклина»), которое представляет собой исполнительный гидромеханизм.

Нагнетание рабочей жидкости (масла) в гидромеханизм осуществляется бензопилой.

Широко распространены цепные пилы с электрическим мотором, причем например долбежник (ручной инструмент для выборки глухих узких и глубоких гнезд) бывает только с электроприводом. Вообще, обладая определенным навыком можно сделать из бензопилы множество полезных вещей.

Чтобы легче было снять и разобрать сцепление потребуется следующий инструмент:

  • Съемник (идет в комплекте с некоторыми пилами);
  • Ключ (также идет в комплекте);
  • Плоская отвертка;
  • Специальный стопор для поршня или что-нибудь подходящее для этих целей;
  • Детали на смену.

Распространенные поломки сцепления бензопилы

Сцепление современной бензопилы обладает достаточно простым устройством, поэтому с его самостоятельным ремонтом не должно возникнуть проблем даже у начинающих пользователей садовой техники. К наиболее частым поломкам механизма относятся:

износ ведущей звездочки – во время работы пилы звезда играет роль промежуточного звена. Она получает усилие от барабана и передает его на пильную гарнитуру бензоинструмента. Соответственно, ведущая звездочка находится в режиме постоянного вращения. В моменты, когда пильная гарнитура разрезает твердую древесину, звезда поддается повышенным нагрузкам. Со временем они приводят к деформации или появлению трещин на зубьях детали. Еще хуже, если в устройство сцепления входит пластиковая звездочка – она не способна выдержать даже 5-минутной работы в режиме повышенных нагрузок. В этом случае она просто ломается на мелкие части. Результатом этому становятся «холостые» нажатия на рычаг газа, при которых шина и цепь не реагируют на манипуляции оператора. Чтобы решить проблему, потребуется полностью заменить ведущую звездочку сцепления бензопилы;

поломка барабана – этот элемент первым принимает вращательное усилие от двигателя и стабилизирует его для дальнейшей передачи на ведущую звезду и пильную гарнитуру. Барабан сцепления для бензопилы представляет собой составную металлическую шайбу, внутри которой помещена пружина, а поверх шайбы крепится ведущая звездочка. Из-за постоянного вращения и трения со звездой металлический корпус элемента интенсивно нагревается. Из-за этого на его поверхности образуются потертости и заусенцы, которые стопорят звездочку и пильную гарнитуру. Чтобы избавиться от этой проблемы, нужно заменить барабан сцепления на бензопиле, не дожидаясь его дальнейшей деформации;

проседание пружины – еще одна важная деталь штатного сцепления. Она располагается внутри барабана, поэтому во время работы бензопилы нагревается вместе с ним. В результате этого пружина проседает и деформируется, из-за чего механизм бензоинструмента не может создавать центробежную силу, достаточную для вращения пильных органов на повышенных оборотах. Устранить эту неисправность поможет замена пружины сцепления бензопилы. Во время ее выполнения нужно быть предельно внимательным и аккуратно снимать старую просевшую деталь. В противном случае возрастет риск потери мелких креплений пружин.

Во время эксплуатации бензопилы нужно помнить, что независимо от качества и бренда-производителя бензоинструмента, его заводское сцепление регулярно поддается нагрузкам и износу. Именно поэтому в кругах опытных вальщиков и садоводов бытует мнение, что на замену двух пильных шин должна производиться замена одного сцепления.

Ремонт механизма сцепления — замена пружины

Не торопитесь менять весь механизм, так как устранить неисправность сцепления можно путем замены неисправной детали. Чаще всего причиной неисправности является пружина, которая растягивается и может повредиться. Уже растянутая пружина является неисправной. Если произошло повреждение пружины, то ее можно заменить, чтобы восстановить работоспособность инструмента. Инструкция по замене зависит от конструкции механизма, так как сжимающие устройства бывают разных видов, но все они подлежат замене. Процедура эта не столько сложная, как требующая особой внимательности и соблюдения последовательности действий. Как заменить пружину на муфте бензопилы, подробно показано в видео ролике.

Если повредилась фрикционная накладка, то эту деталь также можно заменить. Замена детали также нужна в случае износа резьбового соединения, что случается при частом снятии и установке муфты на место. Чтобы понять причину неисправности детали, понадобится для начала произвести визуальный осмотр. Если износились зубья звездочки, то ее следует заменить. Несъемные звездочки надо менять вместе с барабаном.

Причины, по которым требуется разбирать сцепления:

  • Неисправная или лопнувшая пружина;
  • В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
  • Сколы на тарелке сцепления;
  • Износ деталей.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

  1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
  2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
  3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

  1. Откручивают крепежные винты и снимают крышку.
  2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
  3. Плавно запускают стартер, сняв с него пружину и зажимы.
  4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
  5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
  6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
  7. Проверяют свечу зажигания на наличие искры.

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

  • набор отверток;
  • веревка.

Замена пускового шнура выполняется следующим образом:

  1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
  2. Затем демонтировать стартер с корпуса инструмента.
  3. После этого необходимо повернуть крышку и провести осмотр.
  4. Затем демонтировать зажим и пружину.
  5. Следует развязать узел на веревке.
  6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
  7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
  8. После этого закрутить крышку при помощи крепежных винтов.
  9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

  1. Демонтировать стартер с корпуса инструмента.
  2. Снять защитную крышку.
  3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
  4. Второй конец шнура продеть в отверстие защитной крышки.
  5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
  6. Проверить работу пружины после вытягивания и отпускания механизма.
  7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
  8. Демонтировать шкив и шнур.
  9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

  1. Аккуратно извлечь обойму механизма.
  2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
  3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
  4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
  5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
  6. Заправить пружину и вставить ее в механизм стартера.
  7. Аккуратно зафиксировать обойму.

Как снять сцепление на бензопиле?

Чтобы устранить любую из неисправностей барабана или ведущей звездочки, оператору потребуется снять сцепление с бензопилы .

Порядок действий должен быть следующим:

Вначале нужно ослабить цепь и снять всю пильную гарнитуру;
Далее оператор должен демонтировать воздушный фильтр и пластиковую крышку штатного корпуса сцепления;
После этого потребуется застопорить коленчатый вал – в результате он должен оставаться неподвижным в процессе демонтажа заводского сцепления. Чтобы заблокировать коленвал, можно вытащить крышку корпуса стартера и вставить 2 небольших металлических болта в ротор, предусмотренный в устройстве системы зажигания. Второй вариант – демонтаж свечи с последующим опусканием поршня и его блокировки. Чаще всего для этого используется моток тонкой веревки;
Затем можно переходить к демонтажу самого сцепления. Для этого инструментом из комплекта пилы или ключом для обслуживания болгарки нужно аккуратно открутить сцепление по ходу стрелки часов

При этом важно не сорвать механизм с резьбы;
Далее нужно демонтировать барабан и ведущую звезду;
На следующем этапе потребуется установить новое сцепление и закрутить его на резьбе против хода стрелки часов до упора. Для этого нужно еще раз заблокировать коленчатый вал

В противном случае появится риск поломки стартера, расположенного на противоположном конце коленвала;
После этого нужно собрать сцепление на бензопиле и окончательно затянуть его. Для этого потребуется передвинуть ручку инерционного тормоза от себя, произвести запуск ДВС бензопилы и быстро вернуть рычаг тормоза в обратное положение.

После замены механизма нужно дать ему время на притирку с другими узлами пилы. Для этого необходимо завести бензопилу и дать ей время поработать на холостом ходу. Спустя 5 минут нужно слегка надавить на рычаг газа. Выполнив 2–3 нажатия рычага с интервалом 1–1,5 минуты, можно переходить к дальнейшей эксплуатации садового бензоинструмента.

Видео: Откручивается Сцепление На Бензопиле

При разборке и установке муфты рекомендуется учитывать следующие нюансы такой работы:

  1. В некоторых версиях инструмента шайба помещается между крюком и шарнирной чашкой. Поэтому в конце ремонта необходимо установить этот элемент на место.
  2. Некоторые масляные провода имеют специальную пружину. Он установлен между звездочкой и приводом масляного насоса. Он также должен быть правильно установлен после замены механизма сцепления.

Как убрать

Чтобы снять и разобрать муфту, необходимо установить бензопилу на плоскую нескользкую поверхность и закрепить ее фиксирующими элементами.

Сначала нужно открутить пильную цепь и штангу с помощью универсального гаечного ключа. Затем вы можете снять крышку с элемента воздушного фильтра. Затем необходимо снять свечи зажигания и зафиксировать поршневую часть в главном цилиндре.

Затем установите соответствующий съемник и открутите муфту.

После того, как действие будет предпринято, снимите барабан сцепления на бензопиле и сцепление. Наконец, вы можете выполнить внешний осмотр системы на наличие повреждений и дефектов и, при необходимости, заменить неисправные детали новыми.

Как собрать

Чтобы собрать механизм обратно, необходимо заменить муфту и закрепить ее специальной ручкой. В этот момент двигатель пилы должен быть отключен.

Затем можно заменить пружинное устройство, барабанный механизм и звездочки.

Затем вы можете установить механизм сцепления обратно в корпус инструмента, снять коленчатый вал со стопора, установить механизмы фильтра, дроссельную заслонку и шагнуть вместе с цепью на месте.

В конце работы рекомендуется запустить бензопилу и проверить работу собранного сцепления. Если все детали установлены правильно, сцепление сработает немедленно, не будет никаких задержек и утечек.

Бензопила для хозяйственного человека — это незаменимый инструмент, который приходит на помощь в проведении лесозаготовительных работ различного размера, реализации строительных проектов из дерева, озеленении частных усадеб, садов, дворов, ферм.

Блок питания состоит из нескольких важных компонентов, включая муфту. Часто инструмент может выйти из строя из-за неисправной муфты бензопилы. Это типичный сбой, с которым сталкиваются владельцы бензопил, независимо от его класса, мощности, модели и производителя. Чтобы отремонтировать муфту или хотя бы определить точную причину поломки, операторы должны знать, как открутить муфту на бензопиле. Эти знания позволят проводить не только принудительный ремонт, но и плановую уборку, осмотр в профилактических целях. Помните, что муфта и ее исправность влияют на долговременную и эффективную работу инструмента.

Когда нужна замена муфты

Снятие и замена сцепления бензопилы выполняется в случае обнаружения неисправности механизма. К таковым неисправностям относятся:

  1. Повреждение пружины. В зависимости от модели инструмента, пружина может быть представлена двух типов — витковая (ленточная или одиночная) или стальная пластина. Пружина повреждается путем растяжения, разъединения или механического дефекта. Чтобы определить причину неисправности всего механизма, понадобится снять защитный кожух и барабан
  2. Повреждение и выработка барабана. Поломка этой детали связана зачастую с откалыванием кусочков. При такой неисправности понадобится заменить барабан. На барабане также изнашивается внутренняя часть, поэтому деталь также нуждается в замене. Если барабан синего цвета, то это говорит о том, что он был перегрет, и не подлежит дальнейшему использованию
  3. Выработка механизма. Связана, прежде всего, с растяжением пружины, которую можно заменить. Изнашивается также резьбовое соединение. При такой поломке понадобится заменить всю муфту
  4. Износ звездочки. В зависимости от типа звездочки (разборная или неразборная) выполняется ее замена вместе с барабаном и при необходимости муфтой

Срок службы механизма сцепления зависит не только от качества комплектующих, но еще и от правильности эксплуатации инструмента

Чтобы продлить срок службы сцепления бензопилы, необходимо обратить внимание на признаки, снижающие ресурс. К таковым признакам относятся:

  • Частое заедание или закусывание цепи в древесине. При таких ситуациях всю нагрузку на себя берет муфта, оберегая тем самым двигатель от заклинивания
  • Запрещено увеличивать обороты, когда включен ручной тормоз, что также приводит к износу механизма за счет перегрева
  • Использование некачественного масла, неправильный выбор шины, цепи и т.п. Все это также влияет на сцепление, увеличивая нагрузку, и тем самым снижая эксплуатационный ресурс

Определить неисправность устройства достаточно просто. Для этого необходимо распилить заготовку. Если в процессе пиления происходит снижение скорости вращения цепи или ее остановка при увеличении нагрузки, значит пора произвести проверку сцепления. Как снять и заменить сцепление на бензопиле, подробно рассмотрим в следующем разделе.

Это интересно!Проверить пригодность сжимающей пружины можно путем подключения тахометра к инструменту. На холостом ходу необходимо накрутить количество 2500-2700 оборотов в минуту по тахометру. При таком значении цепь на бензопиле не должна вращаться. Если наблюдается другая картина, то это говорит о снижении сжимающих свойств пружины. Ее рекомендуется заменить.Исходя из этого надо отметить, что сцепление бензопилы находится в тесной взаимосвязи с карбюратором. Если не получается отрегулировать холостой ход на бензопиле при помощи настройки карбюратора, значит нужно проверить исправность муфты.

Ремонт сцепления: нюансы процесса

Stihl MS 180 – инструмент надежный и неприхотливый, но иногда требующий ремонта, как и любая техника. В этой статье рассмотрим, как происходит разборка бензопилы штиль мс 180, которая необходима в случае капитального ремонта двигателя.

Сейчас читают: Высоторез аккумуляторный Greenworks 2 в 1 кусторез-сучкорез 40V без АКБ и ЗУ

Всем доброго времени суток!Давно не писал ни чего в блог, то занят был (работа и дача (дом в деревне) да ещё затеял разобрать сарай и построить баньку), но вот и повод появился — бензопила штиль пилила и заглохла… Правда потому, что я её забыл заправить, но лёгких путей не ищем — открыл посмотреть воздушный фильтр, а там грязи и после прочистки пила не заводилась… Думал может что в карбюратор попало — надо разбирать… Ну вот думалось, что бак полный я же цепь подтянул и масло для цепочки заправил…

Полный размер

Полный размер

штиль пока работает исправно

Что то я немного отклонился от темы…Погнали разбирать. Прежде чем снимать боковую крышку с зажигания, снимаем крышки с топливного бочка и масляного.

Полный размер

снимаем крышки с бачков

Полный размер

снятие катушки зажигания

Полный размер

открутив три самореза снимаем крышку зажигания

Далее следует демонтаж воздухозаборника и карбюратора

Полный размер

открутив две гайки снимаем воздухозаборник

Полный размер

Затем снимаем топливный бачёк шланг был снят при демонтаже карбюратора.Далее следует снять вал (назову его вал включения и выключения бензопилы (так как не знаю правильного названия)) с одной стороны вынимается в верх, затем вытаскиваем другой конец в сторону.

Полный размер

снимаем топливный бачёк.

После следует снять глушитель, также отвернув две гайки, забыл сделать фото.

Можно уже приступать к демонтажу ручек которые как бы держат всю конструкцию, а для этого нужно отвёрткой снять три заглушки

Полный размер

Полный размер

разбираем сцепление

Для того, что бы продолжить снимать сцепление нужно отвернуть гайку, а для этого необходимо застопорить коленвал.Я поступил следующим образом — Отвернул свечу и в это отверстие засунул шнурок с узелками предварительно крутя ротор и смотрел в снятое с глушителя отверстие, что бы поршень встал в нижнюю мёртвую точку

Полный размер

Полный размер

можно вставлять шнурок

Полный размер

стопорим коленвал

вот можно откручивать гайку — Гайку сцепления следует отворачивать в направлении как показано на фото — Там ещё будет пара нехитрых деталей (игольчатый подшипник, какая то крышечка и пластмассовая втулка с резьбой и стопором — всё вынимается легко.

Полный размер

То же самое проделываем с гайкой ротора

Ротор следует аккуратненько сбить с вала, а на валу и самом роторе есть пазы (про них нужно не забывать при сборке)

Вот почти и всё, остаётся только вынуть движок из пластмассового корпуса, отсоединив резинки на корпусе с впускным отверстием на цилиндре. В завершение ещё одно фото для тех, кто задумал снять коленвал с поршнем

Полный размер

Отвернув эти четыре болта вынимаем коленвал с поршнем

А мне это не к чему, так как я собираюсь просто всё вычистить и привести в порядок.Всё всем добра и бабла!

Что значит регулировать тягу бензопилы и как ее выполнять

Если вы слышали, что сцепление на бензопиле необходимо отрегулировать, то, вероятно, возникает вопрос, как это сделать? Муфта не нуждается в регулировке на бензопиле, так как она работает в автоматическом режиме, в отличие от устройств старых марок инструментов. Невозможно отрегулировать усилие сжатия пружины или пружины, и если эта часть повреждена, ее необходимо заменить.

При установке муфты бензопилы на место она также не требует регулировки. Сцепление затягивается до упора с помощью специального ключа и заблокированного поршня в цилиндре. Некоторые модели бензопил имеют шайбу или прокладку. Это может быть между валом и звездочкой или барабаном и звездочкой. Эта шайба регулирует выравнивание звездочки на шине. Если бензопила имеет такую ​​шайбу, ее необходимо поставить на место при ремонте или замене механизма.

Как снять и отрегулировать механизм сцепления на бензопилах марок «Урал» и «Дружба» подробно показано в видеоролике.

В заключение следует отметить, что сцепление с бензопилой играет важную роль. Этот механизм не только передает крутящий момент от двигателя к цепи, но и защищает двигатель от преждевременного отказа. Представьте себе ситуацию, когда звездочка жестко соединена с коленчатым валом. Когда цепь захватывает разрезанный материал, детали двигателя, звездочки и цепи изнашиваются одновременно. Понимая назначение и принцип действия механизма, вы всегда должны следить за его исправностью и при первых признаках отказа его устранить, отремонтировать или даже заменить.

Причины замены звездочки

Замена звездочки на бензопиле с вскрытием и ревизией всего узла сцепления производится в следующих случаях:

  • заклинивание движения цепи;
  • физический износ звездочки до недопустимых пределов.

Отклонение геометрических размеров зубьев звездочки от номинала не должно превышать 0,5 мм. В противном случае работа пилы будет сопровождаться повышенной вибрацией, что приведет к преждевременному выходу из строя подшипников коленвала или всего инструмента.

Обычно рабочий ресурс звездочки примерно вдвое превышает срок эксплуатации одной цепи. На практике часто используют попеременно 2-3 цепи до истирания их режущих кромок, после чего приобретают новый комплект и меняют звездочку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
