Как насадить топор на топорище

Проверка изгиба топорища

Как сделать проверку изготовленной собственноручно рукояти? Все просто, достаточно измерить значения инструмента и сверить с таблицей ниже.

ГОСТ 18578-89 Топоры строительные

1 файл   459.02 KB

Положив его в горизонтальное положение на твердой поверхности, необходимо измерить расстояние до конца рукояти — это будет переменная К.

Следовательно, для типоразмера А0 и А1 переменная должна составлять 2,5-6 см, а для А2 и А3 -3,5…7 см. Если показатели находятся в пределах нормы, значит инструмент изготовлен правильно, а при бережном уходе насажен навсегда.

Таким образом, весь процесс занимает немного времени, но требует точности и терпения. Зато результат не заставит себя ждать. Работать качественным инструментом, к тому же самостоятельно собранным вдвойне приятнее.

Технология насаживания топора

Правильно насадить топор на топорище задача не из лёгких. В этой задаче главное безошибочное выполнение следующих процессов:

  1. Подбор топорища.
  2. Разметка будущих пазов для клиньев, их запиливание и обозначение контура проушины.
  3. Доводка рукояти.
  4. Снятие фаски.
  5. Насаживание топора на топорище.
  6. Корректировка соосности.
  7. Засверливание конца паза.
  8. Расклинивание.
  9. Проверка изгиба топорища своими руками.

Если не соблюсти хотя бы один из этих пунктов, топор будет слетать и всё придется повторять заново. На практике применяется 2 способа насадки:

  1. Первый при помощи инерции, когда тупой частью рукояти бьют по твердой поверхности, тем самым металлическая часть плотно насаживаетсяна топорище.
  2. Второй, путём раскаливания металла. При нагреве он расширяется, и горячим его надевают на топорище. После остывания обе части топора плотно схватываются.

Какой бы не был выбран способ, ключевые моменты подготовки и доводки до окончательного результата неизменны.

Подбор топорища

Деревянную рукоять можно изготовить самостоятельно или купить уже готовую. Идеально подходит черенок из берёзы, акации, ясеня, дуба. Желательно, чтобы дерево было зрелым, возрастом около 40 лет. Но заготовка топорища для топоров непременно должна быть сухой, для этого её необходимо подержать в теплом месте несколько суток. После чего можно приступать к нанесению будущей проушины.

Разметка контура проушины и пазов под клинья

Первоначально на топорище необходимо сделать правильную разметку:

  • контуров проушины и пазов под клинья;
  • глубины посадки.

Для начала определить, какой край черенка более широкий — это и будет верх. На нем необходимо обрисовать контуры проушины, которые покажут излишки дерева для удаления, измерить ее глубину.

Далее рассчитать глубину посадки лезвия, равняющаяся длине проушины плюс 5 мм. Также необходимо отметить длину пазов, которая меньше глубины посадки на 0,5-1 см. Все замеры лучше производить штангенциркулем.

Нанести разметку на торец топорища.

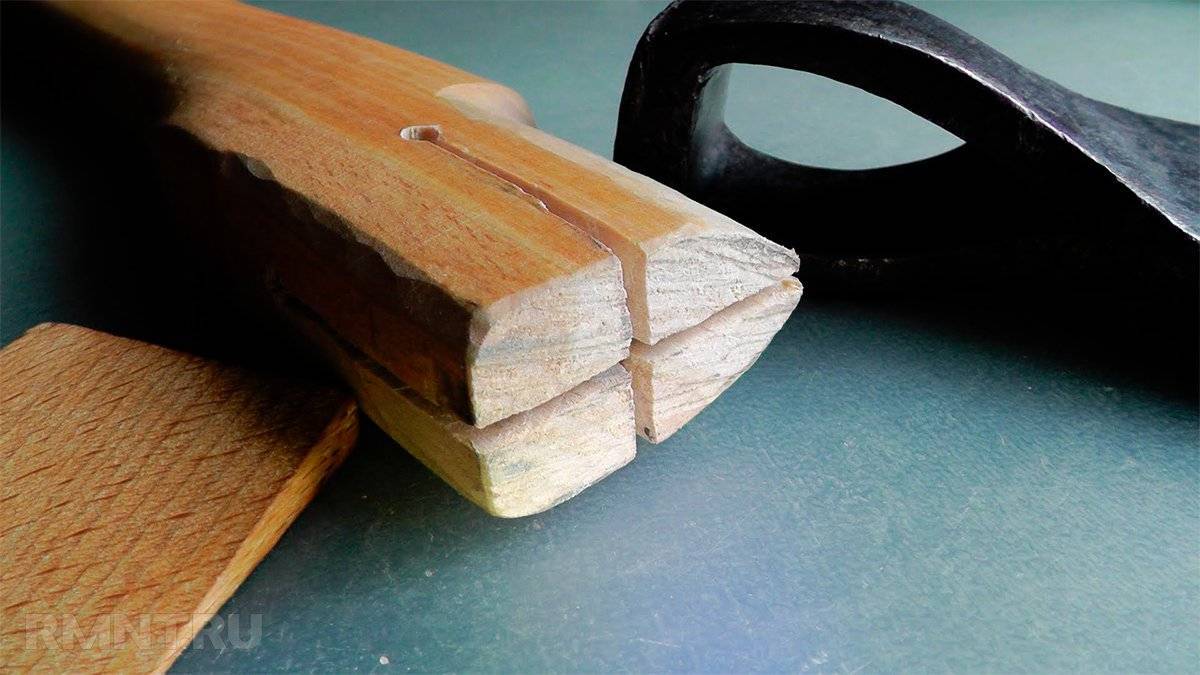

Запиливание пазов под клинья

Запилы лучше производить ножовкой с мелкими зубьями, тогда их ширина будет минимальна. Но подойдет и обычная пила, и даже болгарка с диском по дереву.

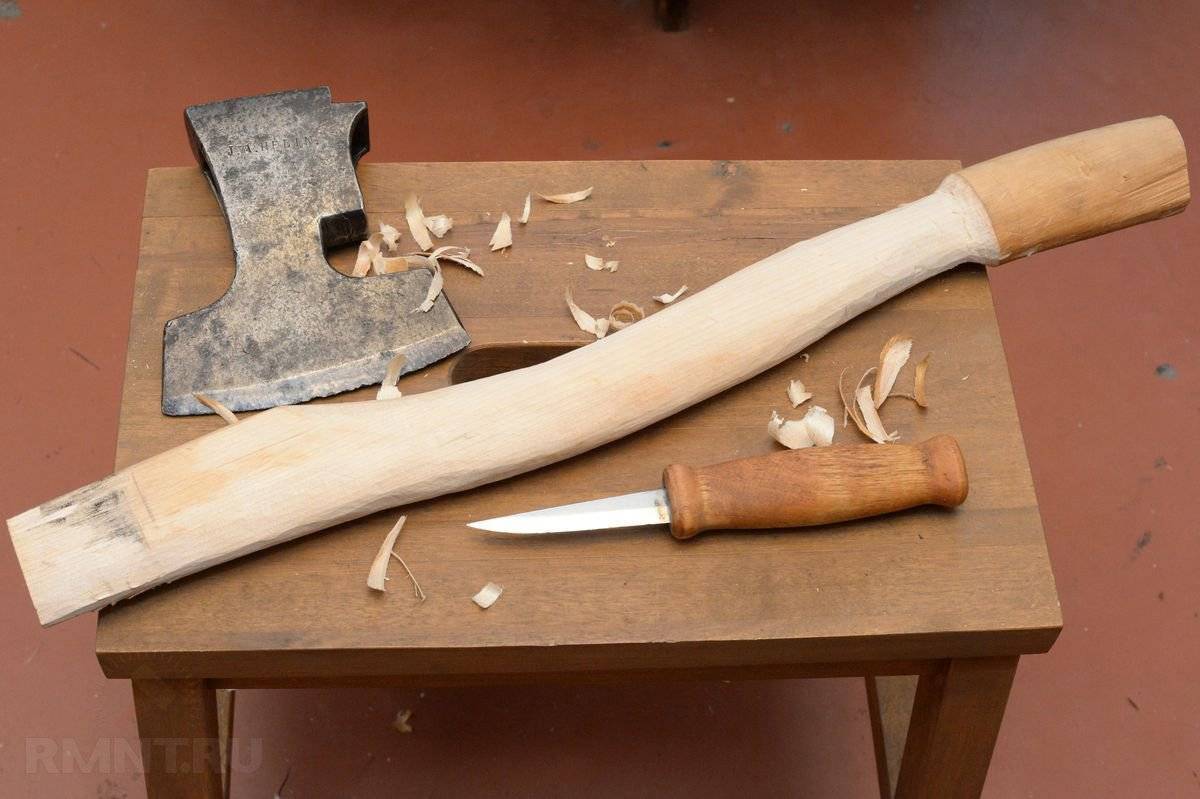

Доводка топорища

Размер рукояти изготавливается согласно общепринятым критериям, но лучше изготавливать индивидуально под размер своей руки. После проверки на соответствие всех размеров, проводится доводка при помощи напильника с крупной насечкой. Удалять излишки вокруг контура проушины стоит отступив от разметки 2-3 мм. Завершается этап обработкой деревянной части наждачной бумагой.

Снятия фаски с обратной стороны проушины

Чтобы было легче одеть лезвие, снимают фаску с противоположной стороны проушины и торца рукояти.

Для металлической части подойдет напильник, а для деревянной — лепестковый круг. Чтобы было удобнее снимать фаску, лучше воспользоваться тисками.

Можно переходить к следующему этапу.

Насаживание топора

Перед тем, как насадить топор необходимо провести несколько так называемых «примерок». Первоначально фаска с рукояти снималась отступив от разметки несколько миллиметров. Поэтому деревянным молотком необходимо набить металлическую часть до появления задир. Именно по ним станет видно, сколько надо убирать излишков для плотной насадки.

Задиры можно снимать, как лепестковым кругом, так и ножом. Но не стоит спешить и снимать сразу много. Лучше провести процедуру насаживания пару раз.

Лезвие должно садиться плотно и забиваться молотком, а не болтаться с легкостью снимаясь. В таком случае срок службы такого инструмента не долгий, он весьма быстро разболтается и слетит с топорища.

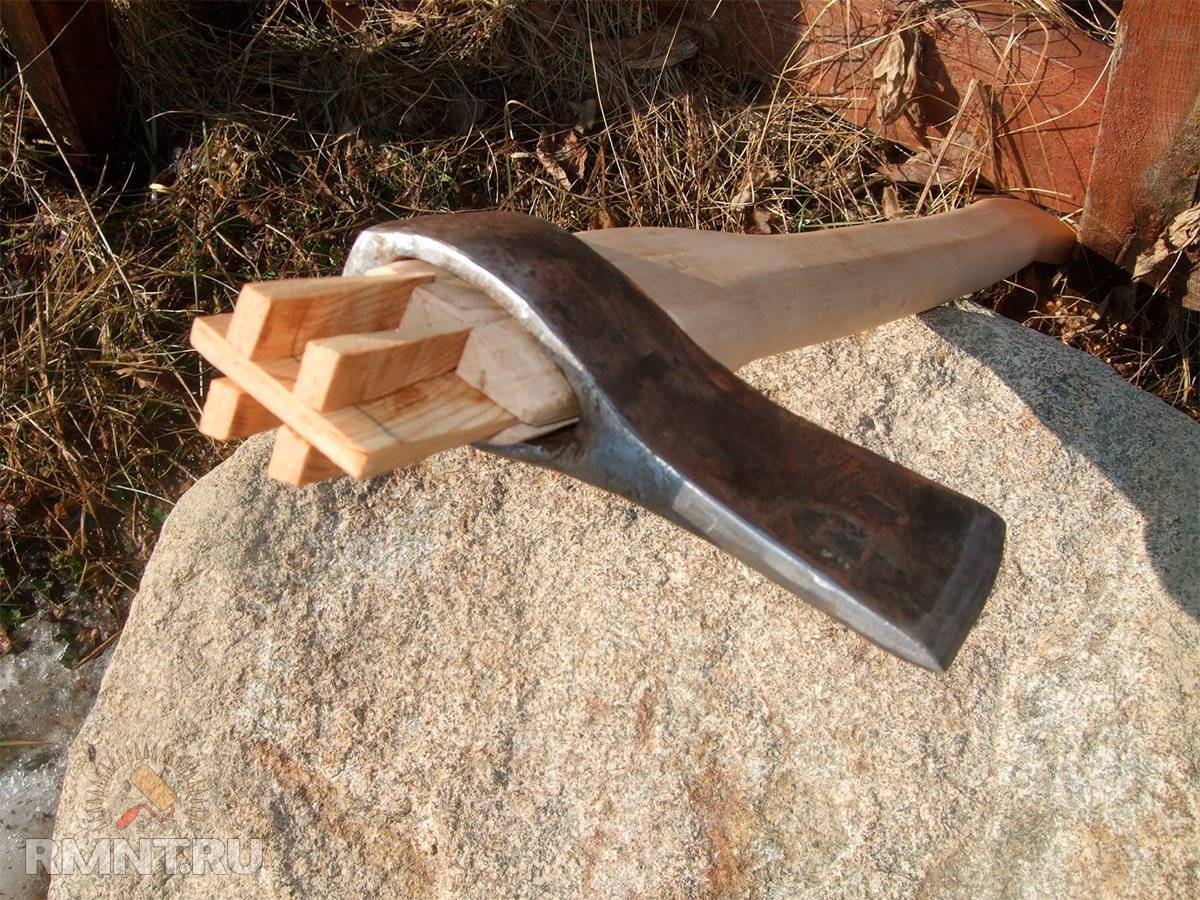

Как выполняется расклинивание

Многие новички думают, что клинья из дерева обязаны быть из такой же древесины, как и рукоятка. Однако это ошибочное мнение, потому что дерево должно быть очень прочным. Нужно учесть и направление древесных волокон, которое обязано быть параллельным спилу на топорище. Это сможет предотвратить поломку деревянного клина при вбивании в глубокий пропил.

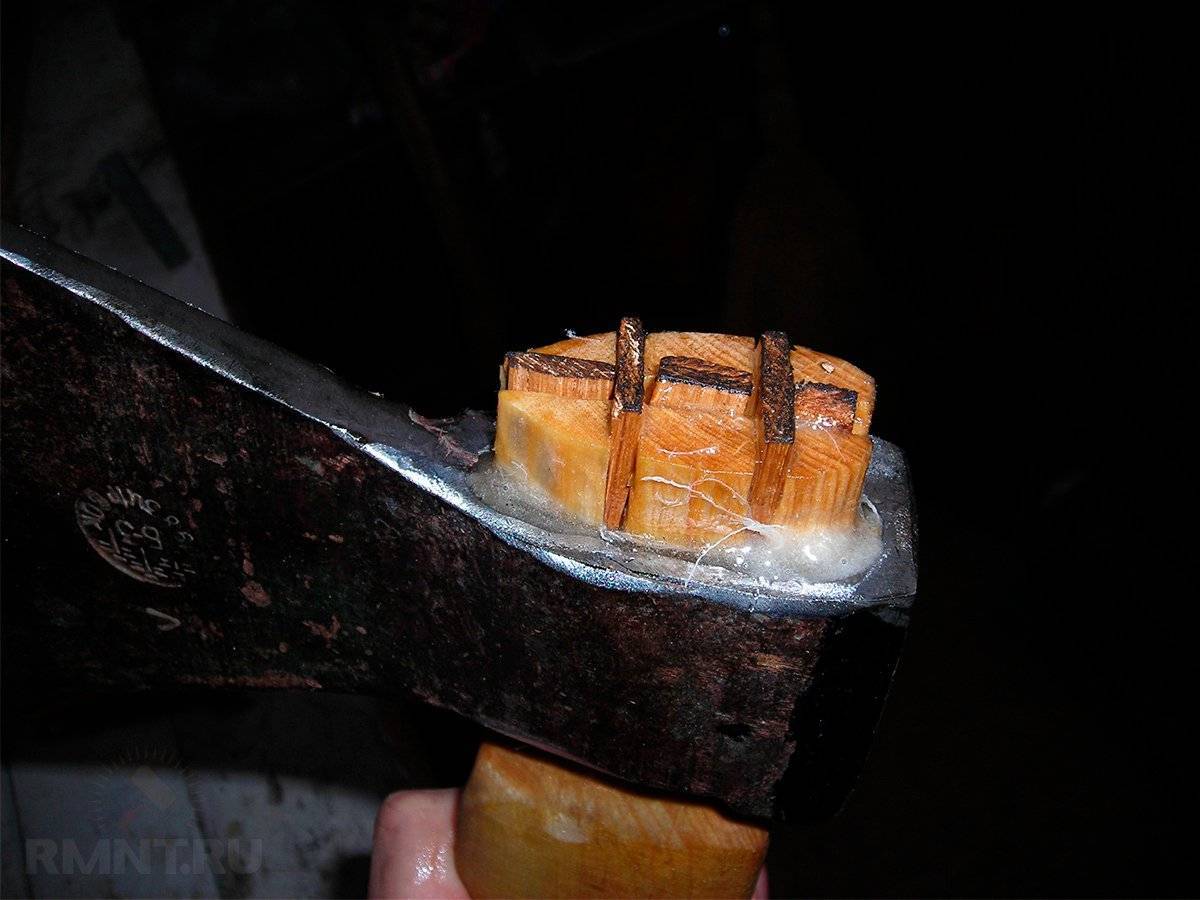

Эпоксидная смола заливается в сделанные пропилы и заполняет все имеющиеся трещины и пустоты. После того как она застынет, можно забивать клинья. Сначала вбиваются деревянные, а потом металлические клинья. Минимальное расстояние между клиньями должно быть около 0,4 сантиметра. Металлический клин необходимо загнуть так, чтобы он закрывал деревянный.

Согласно бытующему у новичков убеждению, деревянные клинья должны быть из того же дерева, что и топорище. Но это не так.

Прежде всего древесина должна быть прочной. Необходимо учитывать также направление волокон. Оно должно быть параллельным сужению клина. Такое направление предотвратит поломку последнего при вбивании в пропил. Сломанный клин не выполняет качественного распирания топорища в стороны. Успешным расклинивание считается, когда клин заполнил собой полностью все пространство пропила и вынуть его невозможно

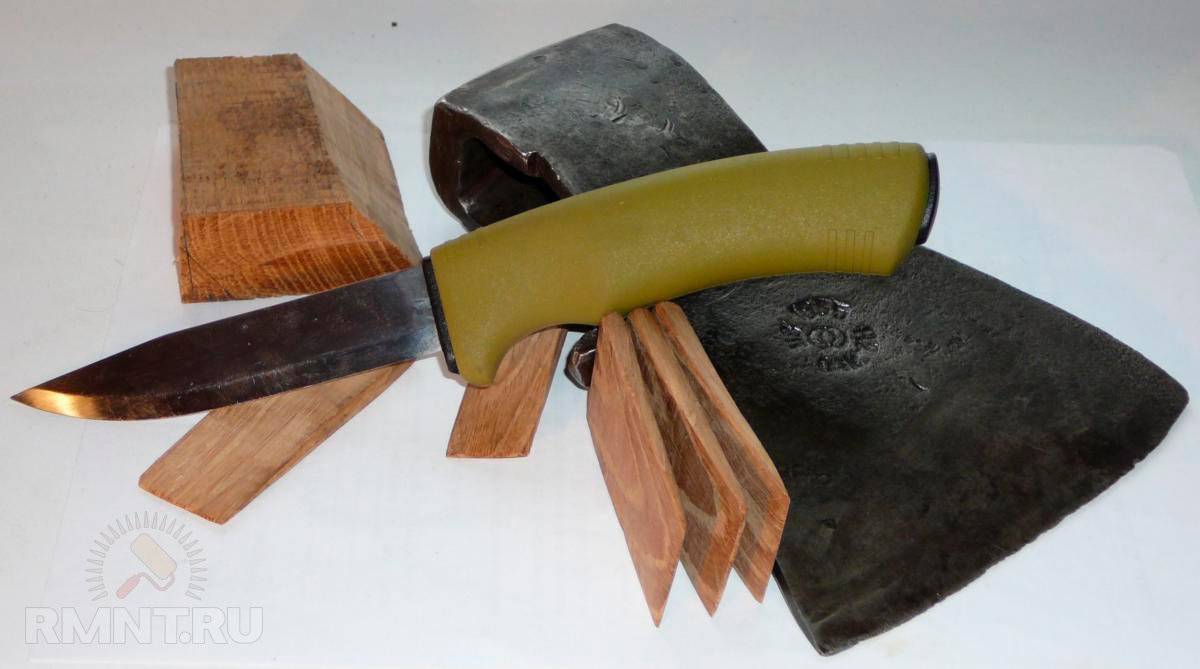

При изготовлении клиньев важно, чтобы размеры поперечных изделий соответствовали величине проушины. В некоторых случаях проушина может иметь зазоры. Исправить их можно при помощи марли или бинта, пропитанных в эпоксидной смоле

Эпоксидный материал защищает древесину от намокания и выполняет армирующую функцию. Для выполнения армирования необходимо перед насадкой топора несколько слоев марли обмотать вокруг верхней части рукоятки. Смола заливается в пропилы и заполняет собой все имеющиеся пустоты и трещины. После ее застывания забиваются клинья. При этом первыми загоняются деревянные, а уже после железные клинья. Расстояние между ними должно составлять не менее 0,3 см. Железный клин в конце одним краем загибается так, чтобы прикрыть собой деревянный

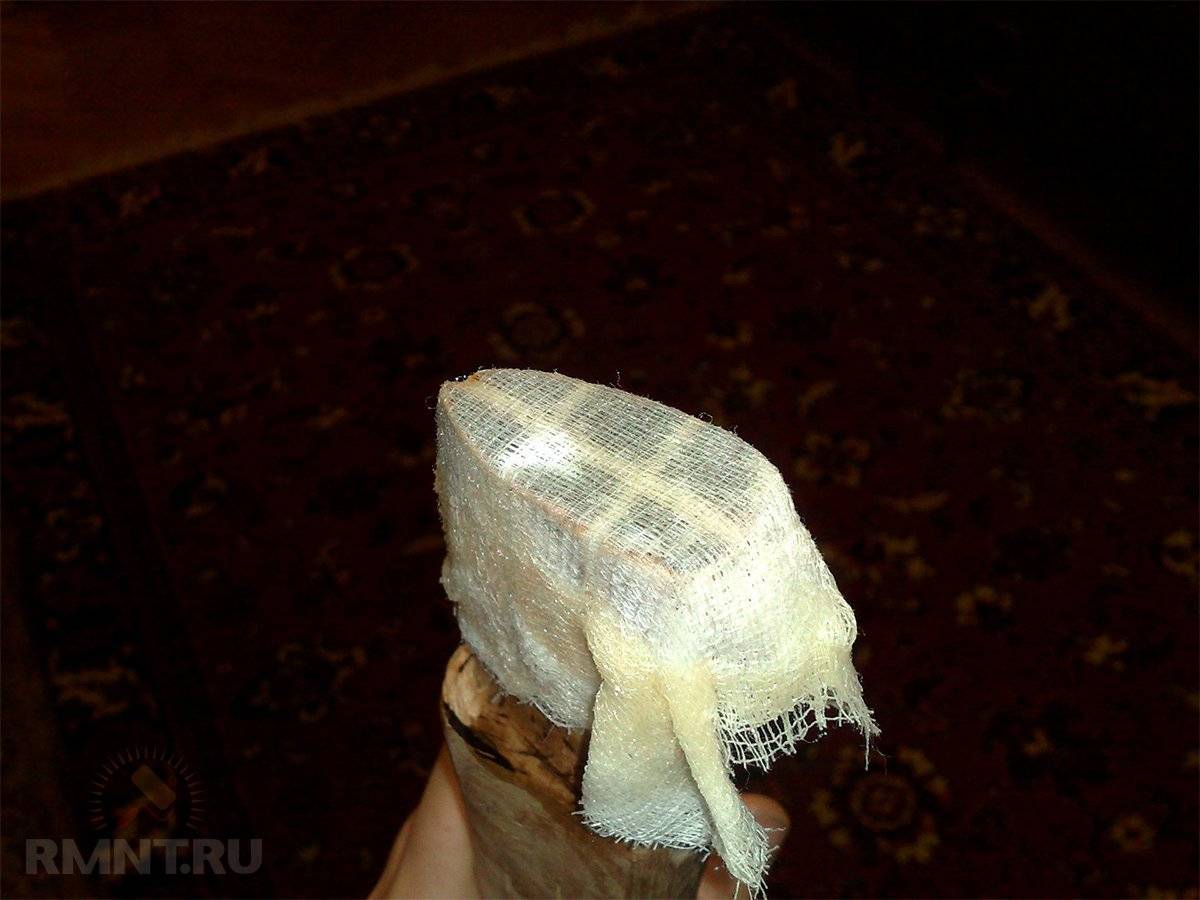

Исправить их можно при помощи марли или бинта, пропитанных в эпоксидной смоле. Эпоксидный материал защищает древесину от намокания и выполняет армирующую функцию. Для выполнения армирования необходимо перед насадкой топора несколько слоев марли обмотать вокруг верхней части рукоятки. Смола заливается в пропилы и заполняет собой все имеющиеся пустоты и трещины. После ее застывания забиваются клинья. При этом первыми загоняются деревянные, а уже после железные клинья. Расстояние между ними должно составлять не менее 0,3 см. Железный клин в конце одним краем загибается так, чтобы прикрыть собой деревянный.

Фото самодельного топора

Также рекомендуем просмотреть:

  • Грядки на даче своими руками
  • Лунный календарь посадок и посева на 2018 год
  • Благоустройство участка
  • Откатные ворота своими руками
  • Ограждения для грядок
  • Облицовка цоколя
  • Минеральные удобрения
  • Зимний сад в доме
  • Как выбрать газонокосилку
  • Какие цветы посадить на даче
  • Садовые арки
  • Скворечники для птиц
  • Фундамент для бани
  • Побелка деревьев
  • Парник своими руками
  • Заборы для дачи
  • Мебель для дачи
  • Садовые дорожки
  • Как сделать метлу
  • Садовые беседки
  • Как украсить дачу
  • Обрезка деревьев
  • Дизайн садового участка
  • Мангал своими руками
  • Идеи для дачи
  • Как посадить дерево
  • Пристрой к деревянному дому
  • Фигурки для дачи и сада
  • Садовые скульптуры
  • Обрезка винограда
  • Лавочка своими руками

Помогите проекту, поделитесь в соцсетях

Древесина: подбор и заготовка

Чтобы инструмент прослужил долго, был качественным, крепким и надежным – то, он должен состоять из правильных частей

Поэтому для создания хорошего и работоспособного топорища важно не ошибиться в древесном материале. Из какого дерева лучше делать крепкое топорище, решать мастеру, но многолетний опыт подсказывает, что первоначальный материал должен принадлежать твердым породам

Подходит дуб, ясень, клен, акация и береза. Именно из нижней части березы, наиболее часто заготавливают шаблоны. Перед рубкой дерева, важно определить на глаз или с помощью рулетки приблизительно 80 см. от нижней части. Именно эта длина нужна, для дальнейшей выточки рукоятки.

Ширина дерева должна быть приблизительно 40-60 см. в обхвате, если меньше, то волокна будут менее крепкими, а ручка при первой рубке сломается. Если выбрать толстый и широкий ствол, существует риск получить трухлявую древесину. Особенно это касается дуба и клена.

Наилучшим временем заготовки считается поздняя морозная осень. Именно в это время древесина менее всего влажная из-за прекращения процессов движения соков. Заготавливать поленья с запасом, т. к. при самостоятельном изготовлении бывают случаи порчи.

После подбора деревянного материала начинается период сушки. Если предоставить дереву сушится в естественных условиях, то это займёт несколько лет, а дуб и вовсе высыхает за 3-4 года. Поэтому опытные мастера загодя подготавливают древесину, как минимум за 1 год. Сушат часто на чердаках, возле печки или под батареями. Главное условие, хорошо проветриваемое помещение, не должно быть затхлого воздуха, иначе это приведет к образованию ненужной плесени и последующему гниению.

После сушки приступают к нанесению эскиза на саму заготовку или на отдельный лист картона. Чертежи для топоров готовятся в зависимости от назначения будущего изделия. Инструменты бывают следующие:

  • мясницкие;
  • колдуны;
  • лесорубные;
  • плотницкие.

Средняя длина рукоятки для топора должна быть приблизительно или равна расстоянию от кончика среднего пальца до локтя мастера. Хотя размеры некоторых топоров могут быть меньше стандартных. Например, инструмент для резки сучьев должен быть лёгким и маневренным, он больше визуально напоминает тесак.

Как защитить от гниения

Увы, деревянное топорище для топора постепенно будет рассыхаться, плесневеть и гнить. Предотвратить это можно регулярной пропиткой маслом рукояти. Наносить масляной раствор необходимо столько раз, сколько оно будет впитываться. Сразу после изготовления топорища некоторые мастера дополнительно натирают поверхность пчелиным воском и оставляют просушиться на несколько дней. А потом начинают основную пропитку маслом ручек для топора.

Из чего и как делают топорище для топора своими руками опытные мастера показано наглядно в этой статье. Человек может следовать пошаговой инструкции, а может и нет, в любом случае, он почерпнет полезную информацию, которую легко можно применить на практике.

Немного о размерах и формах

Каждый мастер делал топор своими руками, ориентируясь на свой рост и специфику применения. Не секрет, что инструмент, предназначенный для колки дров, будет несколько отличаться от аналогичного изделия, предназначенного для вырубки деревьев. При этом небольшой плотницкий топорик для мелкой столярной работы будет представлять собой полную противоположность двум перечисленным выше категориям.

Несмотря на это, профессиональный топор с деревянной ручкой всегда состоит из трёх основных частей:

  • рабочая часть, выполненная из металла с заточенной передней частью;
  • топорище – рукоять, выполненная из дерева;
  • клин – распорный элемент, соединяющий части конструкции вместе.

При самостоятельном изготовлении особое внимание уделяется именно металлической части, иначе инструмент просто не будет справляться со своей основной функцией. Здесь учитывается не только форма и материал, а также соотношение сторон и угол заточки

Современные топоры обычно изготавливаются из среднелегированной инструментальной стали, которая прошла температурную обработку и закалку.

Форма лезвия подбирается в зависимости от области применения. Например, изделия, предназначенные для лесорубов, часто используются для подрубания древесных стволов и удаления крупных сучьев. Такая работа требует большой глубины проникновения, поэтому форма топора должна быть клиновидной. Колуны, которые используют для рубки дров, имеют похожую форму, но обладают более толстыми «щеками» и острым углом заточки.

Длина и размер топорища напрямую зависят от ударных нагрузок. Если необходима значительная сила удара, рукоять делают удлинённой, чтобы обеспечить больший замах. Здесь соблюдаются размеры 700-900 мм. Длина рукоятей у топоров для сруба (плотницкого инструмента) обычно не превышает 500 мм, хороший колун крепят на древке порядка 800 мм.

Форма топорища должна обеспечивать удобный захват, поэтому срединную часть всегда делают криволинейной, посадочное место и хвостовик имеют утолщения. Угол посадки лезвия обычно варьируется в пределах 70-90 градусов.

Каждый мастер делал топор своими руками, ориентируясь на свой рост и специфику применения. Не секрет, что инструмент, предназначенный для колки дров, будет несколько отличаться от аналогичного изделия, предназначенного для вырубки деревьев. При этом небольшой плотницкий топорик для мелкой столярной работы будет представлять собой полную противоположность двум перечисленным выше категориям.

Несмотря на это, профессиональный топор с деревянной ручкой всегда состоит из трёх основных частей:

  • рабочая часть, выполненная из металла с заточенной передней частью;
  • топорище – рукоять, выполненная из дерева;
  • клин – распорный элемент, соединяющий части конструкции вместе.

При самостоятельном изготовлении особое внимание уделяется именно металлической части, иначе инструмент просто не будет справляться со своей основной функцией. Здесь учитывается не только форма и материал, а также соотношение сторон и угол заточки

Современные топоры обычно изготавливаются из среднелегированной инструментальной стали, которая прошла температурную обработку и закалку.

Форма лезвия подбирается в зависимости от области применения. Например, изделия, предназначенные для лесорубов, часто используются для подрубания древесных стволов и удаления крупных сучьев. Такая работа требует большой глубины проникновения, поэтому форма топора должна быть клиновидной. Колуны, которые используют для рубки дров, имеют похожую форму, но обладают более толстыми «щеками» и острым углом заточки.

Длина и размер топорища напрямую зависят от ударных нагрузок. Если необходима значительная сила удара, рукоять делают удлинённой, чтобы обеспечить больший замах. Здесь соблюдаются размеры 700-900 мм. Длина рукоятей у топоров для сруба (плотницкого инструмента) обычно не превышает 500 мм, хороший колун крепят на древке порядка 800 мм.

Форма топорища должна обеспечивать удобный захват, поэтому срединную часть всегда делают криволинейной, посадочное место и хвостовик имеют утолщения. Угол посадки лезвия обычно варьируется в пределах 70-90 градусов.

Выбор древесины для топорища

При выборе материала отдают предпочтение твёрдым породам:

  • дубу;
  • ясеню;
  • клёну;
  • акации;
  • берёзе.

Чаще всего в основе шаблонов – берёза. 80 см – необходимая длина, чтобы выточить рукоять. Ширина обхвата дерева варьируется в пределах 40 – 60 см. При меньшем значении волокна будут ненадёжными и рукоять быстро поломается. При слишком широком стволе можно получить трухлявый материал.

Древесину тщательно просушивают, чтобы головка топора не расшаталась. Заготавливают дерево за год до производства ручки. Дуб сохнет в течение 3 или 4 лет.

Кленовая порода

Канадский клён выглядит красиво. Топорище из такого материала легко отполировать и просушить. Текстура отличается:

  • твёрдостью;
  • прочностью;
  • упругостью.

Рукоять для топора из клёна – отличное решение.

Топорище из клена.

Дерево Ятоба

Повышенная ударопрочность делает эту породу незаменимой в изготовлении рукоятей не только для топоров, но и для ножей. Древесина более прочная, чем у дуба. Отличается:

  • твёрдостью;
  • вязкостью.

Ятоба поддаётся хорошо обработке. Порода считается одной из самых дорогих и красивых. Подходит тем мастерам, для которых важен внешний вид.

Из него изготавливают ручки для:

  • топора;
  • ножа;
  • молотка.

Дерево упругое и долговечное.

  • Канада;
  • Северная Америка.

Дубовые и буковые деревья

Эти породы объединяет:

  • лёгкая обработка;
  • недорогая стоимость.

К минусам дубового топорища можно отнести:

  • тяжелый вес;
  • сильную сушку руки при работе.

Увеличивая длину ручки дубовой, амортизируют силу трения. Более короткую ручку легче вырезать из бруса цельного. Каждая форма ручки для топора имеет свои отличия.

Пористая текстура бука отличается ровной и красивой поверхностью. Её легко резать. Однако эта порода неустойчива к впитыванию влаги. Дерево нуждается в двойной пропитке маслом. Таким образом, уменьшается гигроскопичность.

Заготовка для топорища.

Берёза

Для производства качественной ручки это идеальный вариант. Единственный недостаток заключается в длительной сушке. Минимальный срок – 1 год, максимальный – 2 года. Берёза обладает гигроскопичностью. В тоже время из неё легко вырезают лекало. Дешевый материал часто используют для изготовления рукоятей самодельных.

Топорище из березы.

Как насадить топор на топорище

Деревянное топорище, как самая слабая часть инструмента, изнашивается всегда быстрее, чем металлический топор. Он начинает болтаться, а это не просто неудобство в работе, но и опасность. Расскажем, как правильно поменять топорище и насадить на него топор.

Чаще всего для изготовления топорища применяется берёза, как дерево достаточно твёрдое, но при этом доступное и удобное в обработке. Также используют бук и ясень. Заготовку следует довести до нужного вам размера, чтобы в руке топорище сидело удобно.

Важно! Древесина для топорища обязательно должна быть хорошо просушенной. Если заготовка делается вручную в зимнее время, то обязательно перед насадкой следует подержать её в тепле два-три дня. Конечно, чаще всего покупаются готовые топорища

Цена может составлять от 20–80 рублей за самые простые шлифованные заготовки до 3500 рублей за топорище с резьбой ручной работы. Для заготовки дров и самостоятельной насадки, разумеется, подходят простые, но при этом качественные топорища, в таком случае незачем платить за дорогостоящие варианты

Конечно, чаще всего покупаются готовые топорища. Цена может составлять от 20–80 рублей за самые простые шлифованные заготовки до 3500 рублей за топорище с резьбой ручной работы. Для заготовки дров и самостоятельной насадки, разумеется, подходят простые, но при этом качественные топорища, в таком случае незачем платить за дорогостоящие варианты.

Для насадки топора на топорище вам потребуются сами заготовки, пять клиньев, ножовка по дереву (некоторые мастера используют ножовку по металлу, чтобы ширина пазов под клинья была минимальной), карандаш для разметки, резиновый или деревянный молоток (киянка), кусок марли и эпоксидная смола.

Важно! Клинья нужно сделать из более твёрдого дерева, чем топорище. Можно взять лиственницу, дуб, бук (если топорище из берёзы). Один клин будет широким, четыре — узкими

Для их обработки и подгонки топорища под топор также потребуется болгарка

Один клин будет широким, четыре — узкими. Для их обработки и подгонки топорища под топор также потребуется болгарка.

На первом этапе на топорище обрисовывается контур насадки топора, выделяются линии под пропилы пазов.

Важно! Топор должен максимально плотно сидеть на топорище, необходимо, чтобы оно выступало из проушины не меньше, чем на один сантиметр. Выступающий кусок топорища после расклинки окажется большего диаметра, это позволит жёстко зафиксировать металлическую часть инструмента и избежать риска её соскока во время работы. Выступающий кусок топорища после расклинки окажется большего диаметра, это позволит жёстко зафиксировать металлическую часть инструмента и избежать риска её соскока во время работы

Выступающий кусок топорища после расклинки окажется большего диаметра, это позволит жёстко зафиксировать металлическую часть инструмента и избежать риска её соскока во время работы.

Специалисты советуют перед насадкой проушину топора немного расточить под конус со стороны топорища. Для этого используется напильник. Это гарантирует, что после расклинивания топор точно не соскользнёт.

Пропилы в топорище должны быть глубиной 2/3 от глубины проушины. Не забываем о том, что к этому показателю следует прибавить один сантиметр, выступающий над проушиной. Пропилы делают аккуратно ножовкой по нанесённой разметке. Направление волокон клиньев — параллельно сужению, чтобы при ударе они не переломились.

Перед тем, как насадить лезвие на топорище, следует наложить два-четыре слоя марли, пропитанной эпоксидной смолой, которая отлично заполнит все неровности. Торчащие, лишние куски марли обрезаются. Клинья перед вставкой в вырезанные пазы тоже смазываются эпоксидкой. Смолу целесообразно налить и в сами пазы, примерно на четверть. Делается это уже после насадки топора.

Забивать клинья можно резиновым или деревянным молотком, выступающие части отпилить. Главная опасность на этом этапе — расколоть топорище, слишком сильно загоняя клинья.

У эпоксидной смолы масса полезных свойств. Во-первых, она выступает надёжным клеем. Во-вторых, отличается стойкостью к воде и поэтому не позволяет топорищу намокать. В-третьих, эпоксидка не даёт усадки, а после высыхания образует крепкий монолит, фиксирующий топор на топорище.

Застывает эпоксидная смола в тепле за сутки, но надёжнее подождать неделю, прежде, чем пользоваться топором.

Признаем, что насадить топор на топорище несколько труднее, чем заточить его. Есть и другие способы, кроме описанного нами, например, на три клина, крестом. Что касается основных требований к заготовкам и самому инструменту, руководствуйтесь ГОСТ 1400–91 «Топорища для топоров строительных».

https://youtube.com/watch?v=-iIORmEEV-s

Как это сделать?

А вот так. Возьмите в руки кусок старого наждачного круга (желательно более крепкого по структуре, чем тот, что будете «приводить в чувство»), обоприте его на подставку, включите станок. Работа предстоит пыльная, поэтому нужно обязательно работать в очках и марлевой повязке

Итак, аппарат включен – осторожно прикасайтесь шарошкой к вращающемуся кругу. Прикоснулись. Наждак начал стачиваться, полетела наждачная пыль – теперь осторожным движением пройдите шарошкой по плоскости круга

Наждак начал стачиваться, полетела наждачная пыль – теперь осторожным движением пройдите шарошкой по плоскости круга.

Добейтесь, чтобы торец был ровным и без биения. Добились. Выключите станок, снимите повязку, очки, стряхните с себя наждачную пыль, отдохните, продышитесь полной грудью. Вы проделали огромную работу. Теперь впереди самое интересное.

Срок службы топорища

Долговечность правильно сделанного топора определяется устойчивостью древесины к удару и сжатию. Находящаяся в проушине часть топорища испытывает очень значительные нагрузки, со временем она может сминаться и насадка топора расшатывается. Срок службы определяется породой древесины (чем тверже, тем лучше), сушкой (плохо просушенное топорище “размочалится” очень быстро), плотностью насадки: точная подгонка и плотная насадка (ударами или запрессовыванием) значительно повышают долговечность. Правильно сделанные топорища могут работать с большой нагрузкой годами не требуя ремонта. Если правильно сделанное и насаженное топорище расшаталось, возможен его ремонт. В случае прямой насадки (когда топор насаживают сверху на сужающийся конец топорища, а затем расклинивают) топор следует осадить и забить дополнительный клин из твердых пород древесины. Возможно использовать также плоский или круглый металлический клин. При обратной насадке топора (топорище пропускается через конусовидную проушину сверху вних) расшатывания не происходит, так как в процессе работы нагрузки направлены к расширяющемуся концу топорища и топор только плотнее насаживается.
