Как наточить цепь бензопилы напильником

Основные правила и порядок заточки

Устройство и форма зубьев

Прежде всего следует разобраться в устройстве зуба цепи, который и подлежит заточке. Зуб срезает древесину подобно рубанку. Он имеет сложную конфигурацию и необычную режущую поверхность – две кромки: одна из них боковая, а вторая – верхняя, слегка скошенная. Ограничитель зуба, высота которого меняется, регулирует толщину стружки. Конечно, наточить такие зубья гораздо сложнее, чем, например, кухонный нож.

Зубец бензопилы имеет более сложную форму, чем другие острые предметы, подлежащие заточке

При этом следует установить верный угол заточки цепи бензопилы. Понятно, что действовать одним напильником затруднительно, поэтому существуют разные вспомогательные приспособления, которые помогают придерживаться точных параметров заточки. Такие наборы продаются в комплекте с бензопилами, а также отдельно.

На схеме показаны углы наклона, которые необходимо соблюдать во время заточки

При заточке следует правильно выбрать расположение инструмента. Круглый напильник выбран не зря – из-за округлой формы внутреннего контура зуба. Край напильника должен быть выше режущей поверхности на 20% от его диаметра, а на выбор диаметра влияет длина шага цепи (обычно от 4 мм до 5,5 мм). Следует соблюдать порядок действий: сначала обрабатывают режущие зубья, затем – зуб-ограничитель.

Заточка режущих зубьев

Возникает вопрос: как заточить цепь так, чтобы все зубья были равномерно ровными и острыми? Работу облегчает применение металлического шаблона, который накладывают на цепь. Он устанавливается в строгом положении – по стрелкам, концы которых направлены по движению цепи. Основное давление приходится на передний край, с соблюдением угла наклона, который соотносится с длиной шага цепи.

Нужно стараться, чтобы на каждый зубец приходилось равное число движений. Зубья затачиваются по очереди: один – с левой стороны, следующий – с правой и так далее. Для удобства выполнения действий шину зажимают в тиски, а затем обрабатывают через зубец с одной стороны, затем так же с другой.

Во время заточки приспособление необходимо держать под определенным углом

Стачивание ограничителя

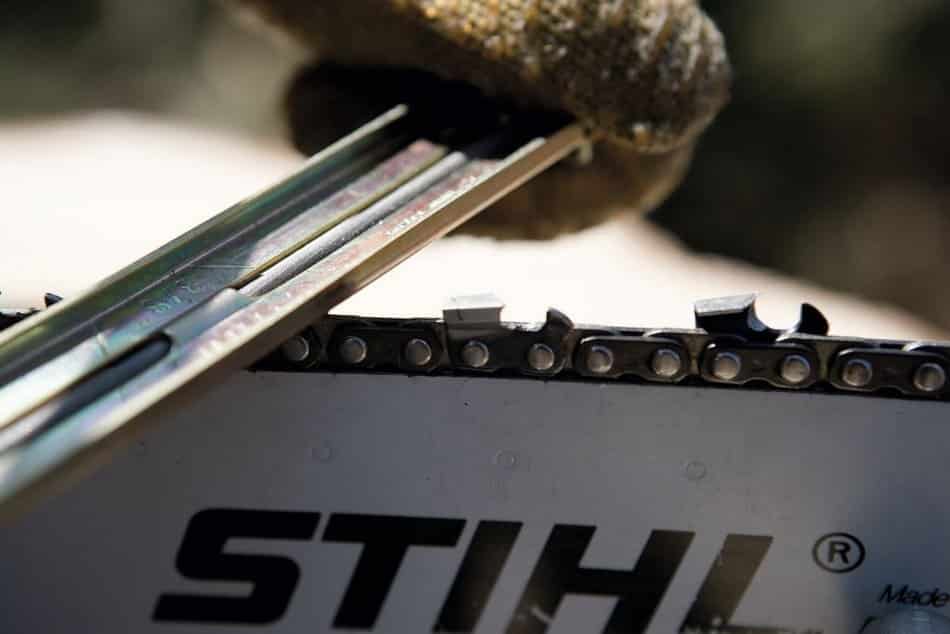

Работу регулирует шаблон, до уровня которого необходимо стачивать зуб-ограничитель уже не круглым, а плоским напильником. Положение шаблона «S» предназначено для мягкой древесины, «H» – для твердой. Если не применять шаблон, можно получить неправильный, низкий спил, от которого эффективность работы пилы резко снизится.

При обработке ограничителя стачивается выступающая часть, указанная на фото

Кое-что полезное для себя можно почерпнуть на этом видео:

Правильный уход за пилой – своевременная заточка зубьев, чистка, смазка – продлевают срок службы инструмента и увеличивает производительность труда.

Как заточить цепь для бензопилы

Высота ограничителя пропила

Заточка цепи бензопилы непростое дело. Высота ограничителя пропила и острие угла режущего звена после каждой заточки должны соответствовать первоначальной геометрии, заданной производителем. Помимо этого, нельзя сильно стачивать или менять звенья, так как от их идентичности зависит нормальное функционирование пилы. Если допустить ошибку именно здесь, то возможны не только сильнейшие нагрузки на двигатель и корпус бензопилы, но и разрыв цепи, что всегда очень опасно.

Обратите внимание, что контур зуба напоминает окружность, а материал из которого изготавливается цепь достаточно мягкий. Поэтому, заточку цепи необходимо производить только круглым напильником

Кроме того, движения должны быть четкими и плавными, по конкретной траектории.

Как выбрать напильник для заточки цепи бензопилы

Перед выбором круглого напильника для заточки цепи бензопилы необходимо изучить ее параметры и выбирать инструмент четко под параметры зуба и шага. Чаще всего, шаг цепи находится в пределах 4–5,5 мм. Инструмент не должен выступать над верхней гранью зуба более чем на 1/5. Кроме того, во время заточки вам необходимо правильно удерживать напильник по отношению к плоскостям – строго под прямым углом к вертикальной плоскости и под углом примерно 10–30° к горизонтальной, в зависимости от вида цепи. Использовать для заточки можно и специальный инструмент, так как постоянно работать только одним круглым напильником достаточно сложно.

Как точить цепь бензопилы напильником

Стандартным напильником работать не очень удобно, поэтому я предлагаю приобрести специальный набор, в который входят: круглый напильник с державкой, плоский напильник, чтобы стачивать ограничение глубины и специальный крючок, который помогает чистить бензопилу. Круглый напильник удобен тем, что на него нанесены специальные линии ориентира, благодаря которым вы сможете работать правильно. Пластинка опирается на ограничитель глубины, а также на верхнюю линию режущего зуба, напильник же будет размещен под режущей кромкой.

Весь процесс заточки цепи бензопилы можно разбить на следующие этапы:

• Установка тормоза цепи;
• Выставление инструмента по шаблону;
• Пометка первого зуба, чтобы не точить один и тот же зуб дважды;
• Выполнение заточки цепи.

При заточке цепи обратите внимание на следующие правила:

• Крепко закрепите шину, подберите напильники по диаметру.
• Начинайте производить заточку так, чтобы только 1/5 круглого напильника выступала над режущей кромкой.
• Напильник при заточке необходимо двигать только в одну сторону, а не взад-вперед.
• Через каждые несколько заточек подправляйте ограничитель пропила.
• Не нажимайте на напильник очень сильно, делайте каждое движение очень аккуратно.
• Постоянно проворачивайте напильник вокруг своей оси, чтобы не только цепь затачивалась равномерно, но и напильник не стачивался с одной стороны, что может привести к неравномерному затачиванию в будущем.
• Зубья цепи необходимо затачивать последовательно и одинаково.
• Удобнее затачивать зубья одного направления, а после менять положение и затачивать зубья другого направления.
• Для каждого зуба нужно определить одинаковый нажим на инструмент и сделать одинаковое количество движений затачивания. Так вы сможете обеспечить равномерность затачивания всей цепи.
• Если в цепи есть зубья разной длины, следует ориентироваться на самый короткий, а остальные зубья сточить до его длины.

Как видно, самостоятельная заточка цепи бензопилы, достаточно сложный и трудоемкий процесс. Лучше доверить эти работы профессионалам, у которых есть соответствующее оборудование. Если вы удалены от мастерских, то купите сразу несколько цепей, тогда вам не придется останавливать работу и думать как заточить цепь бензопилы.

В следующей статье я расскажу как выбрать цепную электропилу.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Как понять, что цепь затупилась?

Есть несколько признаков, по которым можно понять, что цепь на данный момент не пригодна для работы:

1. Нужно прикладывать больше физических усилий для того же действия.
2. Растягивание цепи.
3. Ощущение вибрации при работе с инструментом.
4. Неровность опилок, которые, к тому же, становятся больше похожи на пыль.

Мнение эксперта
Кузнецов Василий Степанович

По мнению многих экспертов хорошо заточенная цепь важнее мощности двигателя.

Затупится цепь может также по нескольким причинам:

1. Неправильное обращение.
2. Соприкосновение со слишком твёрдыми предметами, например, камнями.
3. Чересчур объёмная и долговременная работа.

Как понять что цепь на бензопиле затупилась?

Понять, что цепь на бензопиле затупилась можно несколькими способами. Давайте их разберём вместе:

1. Благодаря визуальному осмотру

Для этого стоит обратить внимание на ряд признаков которые указывают на то, что необходимо заточить цепь бензопилы:

• Края зубьев затуплены или имеют повреждения;
• на цепи имеются следы ржавчины;
• отсутствует стальной блеск.

2. Непосредственно при работе инструментом. Является эффективным и проверенным методом, чтобы понять, что цепь бензопилы затупилась

Для этого при работе пилой, стоит уделить внимание ряду признаков:

• Стружка древесины на много мельче чем была раньше, либо вовсе похожа на пыль;
• чтобы распилить материал, требуется гораздо больше времени;
• при пилении наблюдается появления дыма и запаха подпалённой древесины;
• во время работы, пила постоянно идёт на перекос.

Ну а теперь, давайте плавно перейдём к ключевому вопросу: «Как заточить цепь в домашних условиях?»

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
2. Заострить зубья можно с помощью системы PowerSharp.
3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

1. Напильник круглый, имеющий державку необычного вида.
2. Плоский напильник, необходимый для регулирования ограничения глубины.
3. Крючка.
4. Специального шаблона.

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

1. Делать следует одинаковое количество движений.
2. Нужно контролировать силу давления на поверхность во время ее обработки.
3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Станок для заточки цепей бензопил своими руками

Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:

1. Вначале нужно установить прочную станину;
2. В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
3. На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
4. В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
5. К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
6. При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.

В конце самодельный станок для заточки цепей бензопил можно укомплектовать светодиодной лампой и экраном, защищающим глаза и кожу оператора от частиц абразива.

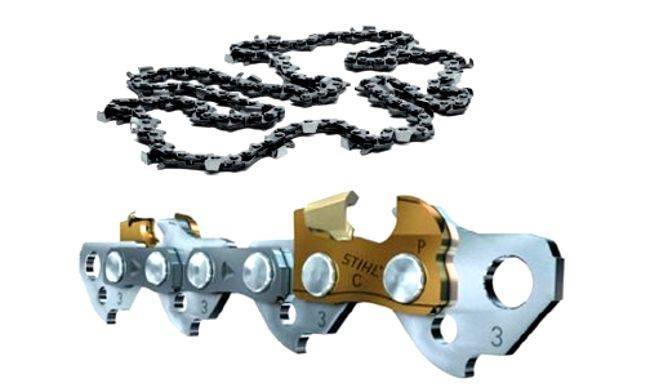

Конструкция пильной цепи

Концепция цепи для мотопилы, предложенная Джозефом Коксом оказалось настолько удачной, что не претерпела практически никаких конструктивных изменений. По большому счету усовершенствования коснулись лишь системы смазки инструмента, а также борьбы с обратной отдачей и вибрациями.

Любая пильная цепь состоит из звеньев трех типов:

1. Режущие

Это наиболее сложная деталь цепной гарнитуры. Ее конструкция включает ограничитель глубины пропила и режущий элемент с контурным углом резки.

1. Ведущие

Такие звенья еще называют хвостовиками. Через ведущую звездочку они передают вращение от двигателя пилы на цепь, обеспечивая ее стабильное положение на шине.

1. Соединительные

Предназначены для соединения режущих и ведущих элементов.

Главными в цепной системе являются режущие звенья. Они бывают лево- и правосторонними, а их режущие грани выступают за плоскость шины, что обеспечивает свободный распил с минимальным сопротивлением резке. Цепные зубья (резцы) работают по принципу рубанка – чем дальше будет выдвинута верхняя режущая кромка, тем крупнее будет распил.

Резцы пильной цепи различаются на два основных типа:

1. Чизель (англ.chisel – долото, резец)

Обладают высокой производительностью и обеспечивают хорошую скорость пиления. Конфигурация таких резцов обеспечивает меньшую площадь контакта с древесиной при распиле, благодаря чему снижается сопротивление последней. Недостатками цепных зубьев чизельного типа являются высокая чувствительность к абразивной среде, а также сложность и трудоемкость процесса заточки.

1. Чиппер (англ. сhipper – рубить в щепу)

Серпообразный профиль чипперных резцов менее эффективен из-за увеличенной площади контакта при распиле. С другой стороны чипперы очень удобны в обслуживании, поскольку скругленный угол резца не так болезненно реагирует на погрешности при затачивании.

Какую победитовую цепь выбрать для дома

Однако с недавних пор в продаже появились новые цепи с твердосплавными резцами, которые у нас всегда называли и будут дальше называть победитовыми. Причём, именно для бытовых и полупрофессиональных бензопил. Это цепи Rapid Duro 3, производятся фирмой STIHL в Швейцарии. Цепи без напаек, всё режущее звено целиком выполнено из твердого сплава.

Конкретно, это цепи:

• STIHL 63PD-56E длиной 16 дюймов, толщина 1,3 мм.
• STIHL 63PD-50E длиной 14 дюймов, толщина 1,3 мм.
• STIHL Picco Duro 3/8-1,3-57 — первый в мире твердосплавный вариант низкопрофильной цепи.

Несмотря на то, что эти цепи появились совсем недавно, уже есть опыт их использования. Эти цепи сегодня стоят в 4-5 раз дороже обычных, от 1600 до 2000 руб. По отзывам, они служат без заточки примерно во столько же раз дольше обычных.

О правилах подбора твердосплавной (победитовой) цепи для конкретной бензопилы смотрите в следующем видео:

Заточной станок – если напильник не справляется

Некоторые цепи заточить напильником не получается. Подобные ситуации встречаются, когда за пилой не следили, долгое время не восстанавливали остроту ее зубьев либо эксплуатировали крайне неаккуратно. В таких случаях выход один – использование специальных станков. Они бывают ручными и электрическими. Станки имеют рабочую часть, которая визуально схожа с лучковой пилой, в которой функцию заточной поверхности выполняет длинный круглый напильник.

Большое распространение получили электроагрегаты. Их можно настраивать на любые углы заточки. Многие из них производят зажим тисков и прочие операции в автоматическом режиме. Главное достоинство таких приспособлений – высокая точность выполнения работ. Алгоритм заточки цепей на них выглядит следующим образом:

1. Настраиваем зажим цепи. Операция выполняется посредством винта либо иного приспособления на агрегате.
2. Ставим цепь в паз станка. Звенья пилы должны быть направлены на напильник.
3. Выставляем требуемый угол обработки.
4. Выбираем полярность, ориентируясь на вариант заточки резца (право- либо левосторонний).
5. Включаем станок. Затачиваем каждый второй зуб (если не хотим постоянно менять полярность) либо все подряд (тогда после каждого зуба придется выставлять новую полярность).

После заточки специалисты советуют продуть цепь струей сжатого воздуха, а затем поместить ее на 20–30 минут в машинное масло.

Устройство зубьев

Прежде чем рассматривать, как точить цепь бензопилы, необходимо понимать саму ее конструкцию и принцип действия .

Непосредственно сама цепь не режет дерево — она служит основой для специальных режущих звеньев, двигая их с большой скоростью по древесине, при этом звено с помощью своих лезвий уже режет дерево. Само звено включает в себя следующие элементы:

• Основание, которое крепится к цепи.
• Лопатка зуба с двумя режущими кромками
• Органичитель глубины, контролирующий глубину врезания лезвия. От расстояния между ограничителем и верхним лезвием напрямую зависит эффективность работы бензопилы.
• Торцевое лезвие
• Верхнее лезвие.

Так как лезвия располагаются под определенными углами, перед тем, как наточить цепь бензопилы, нужно знать, как правильно установить эти углы. Иначе эффект от заточки будет минимальным, а зачастую вы сделаете еще хуже.

Как определить угол зуба?

Покупая бензопилу, необходимо приобрести специальный шаблон, который позволяет проверять и затачивать зубья пильной цепи под необходимым углом. Шаблоны продаются отдельно и поставляются в комплекте с бензопилой. С его помощью можно контролировать значения задних углов у верхней и конечной лопатки, а также переднюю кромку края зуба. AliExpress

Рисунок 2

Очень важное значение имеет определение заднего угла верхнего лезвия с помощью шаблона, так как диапазон значения этого угла варьируется от 50° до 60°, а любое отклонение чревато повышением износа. Для того чтобы измерить угол заточки, необходимо выполнить следующие действия:

Для того чтобы измерить угол заточки, необходимо выполнить следующие действия:

1. Установить перпендикуляр по отношению к поверхности цепи или ровной поверхности кромки зуба.
2. Выставить шаблон по отношению к зубу.
3. Установить круглый напильник в шаблон и проверить смыкание.
4. Если есть отклонения зуба от шаблона – значит угол не соответствует параметрам заточки и его необходимо выправить.

Определять угол с помощью измерительных приборов нецелесообразно, так как способы измерения без шаблона имеют высокую погрешность, которая скажется на качестве распила и эксплуатационных характеристиках бензопилы.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

О зубьях бензопилы

Зубья бензопилы имеют специфическую геометрию. Надо понимать и знать, какая их часть подлежит заточке. Вообще «логика» среза древесины напоминает рубанок.

Режущая поверхность состоит из двух кромок. Одна боковая, другая — немного скошенная. Ограничительный элемент глубины пропила регулирует габарит стружки в толщине. Рассмотрим подробнее. Элементы режуще-рабочего звена устроены так:

1. Основание с отверстиями под ось;
2. Лопатка зуба;
3. Ограничитель глубины пропила;
4. Торцевая грань лезвия (размещение – по вертикали);
5. Верхняя грань лезвия (размещение – горизонтально);

         Заточенная кромка                                 Затупленная                  После прикосновения с грунтом

Нельзя чрезмерно стачивать или менять расположение звеньев. От идентичности их расположения зависит нормальная работа инструмента. В противном случае, вероятны повышенные нагрузки на корпус, шину и двигатель. Срез может получаться кривым. Также есть небольшая вероятность разрыва цепи.
