3 самых популярных способа заточки цепи электропилы в домашних условиях

Электрические полуавтоматические

Точила с электрическим приводом пользуются популярностью по причине высокой производительности и качества заточки.

Как правило, такие приборы используют специализированные сервисные центры, оказывающие платные услуги по правке и заточке. С появлением бытовых моделей точил, отличающихся приемлемой ценой, они стали популярны у владельцев пил.

Преимущества электрического точила:

1. Высокая скорость заточки.
2. Возможность выравнивания рабочего зуба (при заточке ручным способом зубья цепи стачиваются не равномерно).
3. Идеальный угол заточки и возможность его регулировки.
4. Полная или частичная автоматизация процесса.
5. Возможность подключения как от сети 220, так и 12 вольт, благодаря чему в качестве источника питания можно использовать автомобильный аккумулятор, что достаточно удобно.

К минусам электрического станка для заточки цепей относится необходимость подключения к источнику питания, что не всегда возможно при необходимости заточки гарнитуры в деляне, на заготовке леса.

Минусом можно считать и то, что в процессе работы, заточные круги постепенно снашиваются и их необходимо менять, что повышает стоимость владения агрегатом.

Во избежание стачивания кругов, можно использовать специальные алмазные заточные диски подходящего размера. Ресурс таких дисков в несколько раз превышает ресурс обычного заточного круга.

Устройство и принцип работы

Заточная машина для пильных цепей состоит из нескольких элементов. Основание, это станина, которая используется для крепления двигателя и тисков с направляющими салазками для цепи. Двигатель, как правило, асинхронный с высокой частотой вращения и прямой передачей. На вал двигателя устанавливается заточной диск, крепится при помощи направляющей шайбы и гайки.

Тиски с салазками предназначены для установки цепи и её удержания. К тискам крепится ограничительная пластина с возможностью регулировки глубины реза. Закручивая регулировочный винт по часовой стрелке, пластина выдвигается, и глубина заточки увеличивается.

Принцип работы заточного станка предельно прост:

1. Цепь устанавливается в направляющие салазки, ограничитель опускается и упирается в заднюю часть затачиваемого зуба, не давая ему сместиться.
2. После этого двигатель с установленным на него диском опускается. Диск касается зуба и стачивает его кромку.
3. Далее, оператор передвигает цепь до следующего зуба и устанавливает упорную планку, после чего процесс повторяется.

На практике принцип работы немного сложнее, т. к. прежде чем приступить к заточке, необходимо настроить станок. Инструкцию по настройке можно найти в документах к заточному устройству.

Подробнее познакомиться с принципом работы полуавтоматического заточного станка для цепей можно посмотрев видео с демонстрацией работы на станке ВИХРЬ СЗЦ-200.

Особенности устройства бензопилы

Основной частью бензиновой пилы является двигатель. В большинстве современных устройств двигатель одноцилиндровый. Охлаждение воздушное, поршневая система двухтактная.

Масло в таких типах двигателей добавляют прямо в бензин, а все из-за того, что топливо постоянно промывает картер. Соотношение масло-бензин варьируется от 1:20 до 1:50 в зависимости от производителя бензопилы.

Воздушный фильтр на бензиновых пилах играет не менее важную роль. Он нуждается в регулярной чистке. Если допускать сильное загрязнение фильтра, то пыль из него будет попадать прямо в поршневую систему, что приведет к поломке двигателя.

Если фильтр забит, пила теряет обороты, и двигатель начинает перегреваться, а это может привести к подгоранию колец поршня.

Знаете ли вы? Началом производства бензиновых пил считают конец 1920-х годов. Выпускались первые бензопилы компанией Stihl.

Стартер на бензиновых пилах представляет собой веревку с рукояткой, дернув за которую вы приводите в действие мотор. Когда вы дергаете за веревку, зубья цепляют храповик, маховик начинает раскручиваться.

Многие жалуются на то, что для зажигания двигателя приходится долго дергать за веревку. Это зависит от того, правильно ли выставлен карбюратор. Если карбюратор выдает правильную смесь масло-бензин, то проблем возникать не должно.

Основной рабочий механизм – шина с цепком.

Цепок состоит из трех типов зубьев: ведущие, режущие и соединительные. Они соединены заклепками. Режущие зубья расположены по двум сторонам: направо и налево.

Цепки разделяют на два типа: высокопрофильные и низкопрофильные. К первому типу относятся цепки, у которых зубья располагаются с большим зазором, ко второму – с меньшим зазором. Также цепи могут различаться по толщине хвостовика и длине звена.

Цепок бензопилы крепится к шине, которая его направляет в правильную сторону. Торец шины имеет специфический желоб, который удерживает звенья и дает возможность цепи вращаться. Спереди у шины расположена ведомая звездочка. Цепок вместе с шиной называют гарнитурой, так как они являются съемными частями бензопилы.

Важно! Если карбюратор отрегулирован неправильно, то при запуске мотора пилы придется долго дергать за веревку стартера. Бензиновая пила имеет автоматическую систему смазки цепи

Шина подает масло, которое потом впитывают опилки. Если пила работает на холостом ходу, то подача масла прекращается

Бензиновая пила имеет автоматическую систему смазки цепи. Шина подает масло, которое потом впитывают опилки. Если пила работает на холостом ходу, то подача масла прекращается.

Какие углы ставить на станке для заточки цепи бензопилы?

Угол заточки цепи бензопилы – это не константа для какой-то определенной модели или производителя. Он зависит от того, с какой древесиной предстоит работать. Можно использовать усредненные значения, но какой угол заточки цепи бензопилы вы установите, будет прямо влиять на эффективность распила. Поэтому нужна правильная заточка цепи бензопилы для той или иной древесины.

Твердая древесина (или та, что длительное время находилась под воздействием отрицательной температуры) имеет более высокое удельное сопротивление, поэтому необходимо уменьшать угол. Тогда уменьшиться вибрация при работе, а сам ход полотна будет мягче. Минимальный показатель составляет 25°.

Если работать с мягким деревом, то можно увеличить углы заточки цепей бензопил, но максимум до 35°. Это позволит увеличить производительность бензопилы без отрицательных последствий.

Угол заточки цепи бензопилы для продольного пиления устанавливается в пределах 10°. Это позволит снизить до минимума вибрацию полотна при распиле и обеспечить максимально ровный срез.

Рекомендации экспертов

Есть полезные советы, чтобы провести заточку бензопилы быстро и эффективно. Общие рекомендации:

• вначале требуется обкатать гарнитуру на слабых оборотах, это позволяет смазке попасть на каждый элемент шины;
• цепь должна под напряжением, ослабление может привести к получению травм, особенно при использовании электрического станка;
• гарнитуру рекомендуется править после каждой продолжительной работы инструмента, внимательно проверять зубья до начала пиления;
• своевременно смазывать каждый элемент шины, что не только улучшает процесс работы с древесиной, но и снижает нагрузку на ротор, двигатель.

Глубину пропила, состояние режущей кромки и ограничитель нужно проверять после 3-4 заточек. Рекомендуется сверяться с шаблоном для конкретной модели гарнитуры.

Заточка цепи бензопилы – неотъемлемая часть работы с этим инструментом. Острота зубьев влияет на производительность и безопасность во время пиления. Для правки режущей кромки шины можно использовать электрический или ручной станок, в домашних условиях проще воспользоваться напильником. Следует учитывать особенности конкретной модели гарнитуры, измерять шаблоном каждый элемент.

Конструкция победитовой цепи

Победитовая цепь состоит из звеньев 3 типов:

• режущих, на них закреплён зуб;
• ведущих, их нижняя часть (клык) скользит по пазу в шине;
• соединительных пластин в форме восьмерки.

Эти детали соединены между собой заклепками.

Режущее звено, кроме самого зуба (резца) имеет выступ, ограничитель глубины пропила.

То есть, победитовая цепь не отличается от обычной ничем, кроме других качеств сплава режущей кромки зубьев.

Как устроена

Победит — сложный в производстве и дорогостоящий материал. Поэтому из него делают не весь зуб, а только режущую кромку. Её припаивают к телу зубьев с помощью медного сплава. Несмотря на мягкость меди, такие припои достаточно прочны и, как правило, держатся весь срок службы.

Особенности конструкции

Победитовые цепи лучше себя показывают в работе на более мощных, чем средних, бензопилах, с большой тяговой силой. Обычный зуб можно сравнить с остро заточенным лезвием. Когда он тупится, остроту можно легко восстановить, поправив зуб специальным круглым напильником с трафаретом для выдержки угла. Победитовый зуб тупится медленно и незаметно. Даже слегка затупившись, он ещё долго может хорошо работать. Но тогда требуется больше тяги на бензопиле, не менее 3-3,5 л.с.

Из чего выполнены зубья

Настоящий победит делается по технологии порошковой металлургии и состоит из 90% карбида вольфрама и 10% кобальта с небольшой примесью углерода. Порошок вольфрама и кобальта прессуются, затем спекаются при высоких температурах, близких к плавлению металла. Выпускается в виде пластин, часто уже заданной формы.

Материал был создан в 1929 году, и с тех пор на его основе и по его принципу создано множество самых разных материалов — ВК4, ВК6, ВК8, ВК10, Т15К6, в том числе специально для пиления древесины.

Заточка цепи электропилы своими руками

Лучше всего доверить восстановление режущей гарнитуры профессионалам из сервисного центра. Если такой возможности нет, то можно заточить цепь электропилы самостоятельно.

Для этого садоводу потребуется набор, который включает:

• круглый напильник с нанесенными на него ориентировочными лесками;
• плоский напильник, необходимый для корректировки глубинного ограничителя;
• приспособление для калибровки;
• оправка, требуемая для выбора правильного угла.

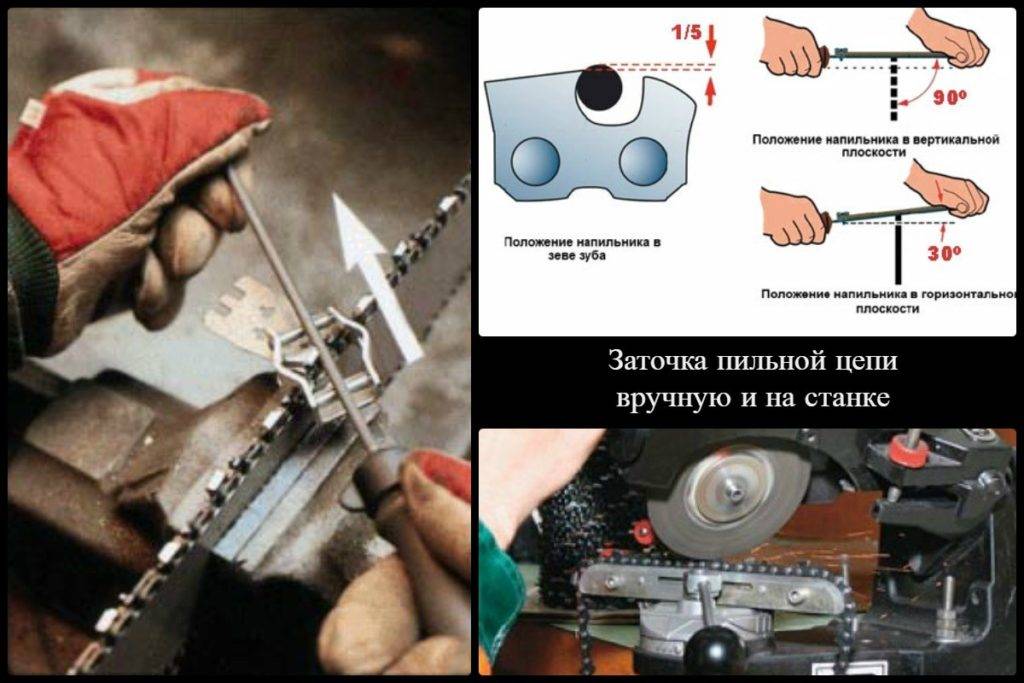

Во время обработки зубьев круглым напильником оператор должен постоянно следить за тем, чтобы его поверхность выступала над зубцами цепи не более, чем на 1/5 своей длины. Лучше всего заранее пометить первый обрабатываемый зуб, чтобы потом не точить его повторно. Все движения оператора должны быть строго в одном направлении.

После обработки каждого зубца необходимо переходить к восстановлению его ограничителя. Для этого нужно приложить калибровочное приспособление к его кромке. В результате торцевая часть должна располагаться рядом с ограничителем. В противном случае ограничитель потребуется подровнять при помощи плоского напильника. Таким образом, калибровщик должен находиться перпендикулярно по отношению к шине электропилы.

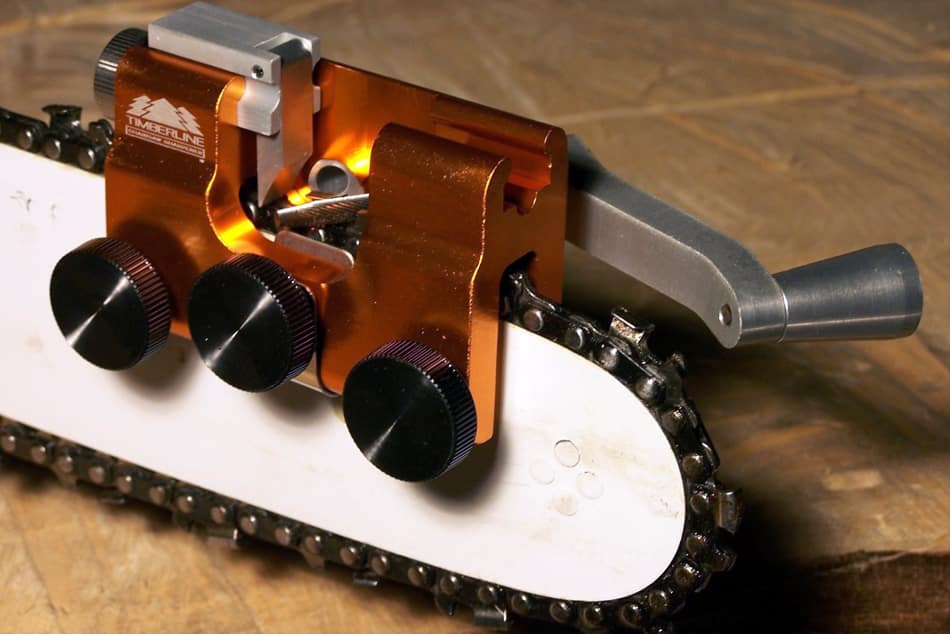

Кроме специальных наборов в продаже встречаются станки для самостоятельной заточки режущего органа. Они делятся на ручные и электрические. Более простым устройством выделяются ручные приспособления, которые напоминают лобзик или раму. Для заточки цепи с их помощью пользователь должен закрепить шину в специальных тисках – это позволит комфортно обработать каждый из изношенных зубов.

Электрические станки можно использовать только в гаражах или других помещениях с доступом к электричеству. Среди преимуществ этих приспособлений выделяется возможность заточки разных видов режущих органов, точная корректировка шага и глубины пропила, а также выбор правильного угла спиливания.

Для работы на электрическом станке садовод должен сделать заточку первого режущего зуба. После этого необходимо установить параметры восстановления гарнитуры по первому зубу и начать заточку остальных зубцов.

Преимущества заточки цепи напильником

• Значительно увеличивается срок службы цепи.
• Отсутствует риск её испортить.
• Правку можно проводить в любом месте где бы вы ни находились в независимости от наличия электричества.

Для заточки бензопилы на строительных площадках, а также в местах проведения работ по распиловке древесины, максимально удобно использовать напильник. Благодаря наличию многочисленных приспособлений для облегчения процесса, поправить цепь получится даже у человека не имеющего опыта, главное помнить о технике безопасности при работе с бензопилой и придерживаться рекомендаций, полученных в статье.

Характеристика зубьев

Зубья цепи электропилы Макита имеют некоторые различия между собой, которые стоит учесть, покупая цепь для определенного вида работ. Скользящая поверхность и наклон режущей кромки образуют собой передний угол в 55-87 градусов. Подправляют угол верхнего лезвия лишь при заточке. Любое из звеньев, его острота и величина, способно влиять на производительность бензопилы Макита.

Править углы наклона под любые параметры недопустимо, потому что существуют утвержденные стандарты, которых нужно придерживаться. А также стоит учесть тип цепи и ее предназначение. Задний угол заточки должен составлять 45-63 градусов. Его считают главным углом, однако померить его очень сложно. С ним могут возникнуть проблемы, если не соблюдаются другие величины углов.
