Как отрегулировать карбюратор хускварна 137

Симптомы неисправностей и поломки, при которых требуется настройка карбюратора.

О необходимости регулировки карбюратора свидетельствуют следующие признаки и неисправности:

двигатель заводится с натугой и практически мгновенно глохнет;
расход бензина чрезмерно большой, выхлоп слишком густой, горючая смесь в цилиндре полностью не сгорает;
сбиты заводские настройки карбюратора бензопилы (вследствие вибраций либо неудачных попыток регулирования);
неисправности воздухоочистительной системы, приведшие к попаданию частиц мусора в распределяющий топливную смесь механизм;
значительный износ поршневой группы — настройка карбюратора в этом случае выступает в качестве временной меры.

Понятно, что при попадании грязи в топливную систему одной настройкой проблему не решить — нужна её промывка. В случае же изношенности поршневой требуется капитальный ремонт. Однако во всех этих случаях также проводится и настройка карбюратора.

Регулировка карбюратора на бензопиле бу

Как правильно отрегулировать карбюратор на бензопиле. Если у вас бензопила как бы новая, и вы ещё ничего не крутили, то необходимо, посчитать количество оборотов, когда будете заворачивать винты до конца. Для этого можно изобрести приспособление из простого циферблата старых часов.

Если пила была в не рабочем состоянии и находилась на холоде, прежде чем проводить настройки необходимо пилу прогреть где-то в течение 10 минут.

Регулируем карбюратор на бензопиле дома

Регулировка карбюратора бензопилы своими руками, это не проблема. На самом деле потому, что настройки пил в домашних условиях проводятся не так часто, скорее это вынужденная мера. Следовательно, высокие обороты выставляются на данную пилу в районе 11000 оборотов.

Можно провести настройку в домашних условиях без специальных приспособлений, то есть вручную. Таким образом она проводится на слух. Проводится точно так же, то есть сперва мы находим максимальные обороты, только делаем это на слух без дополнительных приборов. Но делать это надо кратковременно потому что если мы будем гонять пилу на очень высоких оборотах, на бедной смеси, то можно просто угробить поршневую группу. Поэтому лучше использовать тахометр и увеличивать обороты по мере необходимости с обогащённой смеси выходить на более бедные они на оборот как мы это делали с винтом Л, тем не менее такое возможно.

При домашней настройке, когда вы будете регулировать пилу винт Т самом начале лучше не трогать. Сперва необходимо производить регулировку винтом Л потом винтом Н. В крайнем случае, если у вас цепь вращается после регулировки обогащение смеси, винтами Л и Н, тогда регулируем холостой ход. Делаем минимальное количество оборотов с помощью дроссельной заслонки, то есть понижаем количество оборотов.

В звуке появиться чёткий момент, когда пила набрала максимальные обороты, после этого пошёл резкий спад. Вот это и будут максимальные обороты. После того как инструмент достигнет максимальных оборотов, убираем обороты на четверть — это опять-таки предварительная настройка, и короткая настройка. Потому что все-таки, нужно настраивать так как положено, по тахометру, если вы хотите, чтоб пила проработала достаточно долго.

Настраиваем карбюратор на бензопиле правильно

Перед тем как проводить настройки, обязательно проверяем воздушный фильтр, но желательно заодно и проверить состояние свечей. Можно использовать праймер для запуска. Его использовать не обязательно, если пила заводиться нормально.

Винт Н заворачивается до упора по часовой стрелке. Сильно не затягивайте только до касания, или, когда почувствуете, что иголка встала, и все дальше его не трогаем. То же самое с винтом Л завернули до упора все это будет начальной настройкой.

В общем то настроить карбюратор пилы не такая уж, и сложная работа главное уметь слышать и пользоваться отвёрткой, так как при настройке это главный инструмент. Если вы всё-таки сомневаетесь в своих силах, то лучшим решением будет обратиться к специалистам. И самое главное, все крышки, винтики, и воздушный фильтр нужно вернуть на место. Что бы при работе чего ни будь не отпало и не закусило цепь, тем самым избежать серьёзных травм.

Регулировка карбюратора Хускварна 142

Регулировка карбюратора бензопилы 142 Хускварна происходит в нескольких направлениях. Поскольку карбюратор отвечает за смешивание топлива с воздухом в оптимальной пропорции, то одним из направлений регулировки будет качество топливной смеси. Второе направление регулировки карбюратора бензопилы связано с уменьшением подаваемого топлива. Необходимость такой регулировки часто обусловлена неполным сгоранием топлива и выходом его в виде густого дыма.

Инструмент, который понадобится для регулировочных работ:

Специальные отвертки для регулировки винтов (приобретаются в специализированных магазинах);
Тахометр (некоторые опытные владельцы бензопил при отсутствии тахометра ориентируются на слух);
Крестовая отвертка;
Компрессор с продувочным пистолетом.

До начала работ по наладке, хорошо бы провести диагностику бензопилы. Стоит удостовериться в том, что фильтр находится в пригодном состоянии, замена не требуется. Проверьте, нет ли затруднения подачи топлива. Обязательно удалите с узлов и с самой бензопилы грязь и пыль. Поскольку регулировка потребует разборки агрегата, то необходимо запомнить правильное расположение запчастей. Не запутаться поможет инструкция по эксплуатации бензопилы, в которой имеется схема сборки. Но даже если схемы по какой-то причине не оказалось, можно все заснять на камеру мобильного телефона.

Итак, инструменты есть, диагностика проведена, приступаем к регулировке.

Регулировка винта (L)

Настройку карбюратора Хускварна 142 начинаем с установки заводских настроек на выключенной пиле. После этого запускаем пилу, даем ей поработать несколько минут. Далее проворачиваем винт (L) по направлению движения стрелки часов, пока не найдете момент, где двигатель набирает наибольшие обороты. Поймав нужный момент, прокрутите винт на четверть оборота в противоположном направлении. В случае передвижения цепи, потребуется регулировка винта (Т).

Регулировка винта (Н)

Регулировка винта, делается в первые 10 секунд эксплуатации двигателя на предельных оборотах. Как отрегулировать карбюратор на бензопиле Хускварна 142 на самых больших оборотах. Для наладки достаточно повернуть винт (Н) на четверть оборота по направлению движения часовой стрелки. Заметив, что максимальная нагрузка не набрана, повторяем все манипуляции. Для окончания регулировки потребуется тахометр, который надо подключить к включенной пиле. Если произведена недостаточная наладка, что заведенный мотор будет издавать неестественные визжащие звуки. В ситуации, когда с регулировкой переусердствовали появиться большое количество дыма.

Регулировка винта (Т)

Работа с этим винтом очень простая. Она заключается в поворачивании винта по направлению движения стрелки часов. Поворачивать винт следует ровно до той секунды, когда цепь начнет движение. Как только движение началось, винт поворачивается в противоположную сторону до прекращения движения цепи.

Весь ход регулировки карбюратора должен выполняться в той последовательности, как рассказывалось выше.

Чтобы оценить, правильно ли выполнена на Хускварне 142 настройка карбюратора, посмотрите, как работает бензопила после выполнения наладки. Инструмент показывает стабильную работу, как на низких, так и на самых больших оборотах. Обороты должны легко набираться. Мотор функционирует без лишних чужеродных шумов, не глохнет. Проверьте работу двигателя. Сделать это легко. Несколько раз резко надавите на курок газа

Обратите внимание, что при нажатии курка обороты должны очень быстро увеличиваться, а при спускании понижаться. Если все идет именно так, то настройка выполнена без ошибок

Помимо потребности в регулировке карбюратора при какой-то неисправности инструмента, существуют еще два случая, в которых регулировочные работы просто необходимы. Первый случай – это смена используемой топливной смеси, а второй – это перед подготовкой к летнему сезону после зимовки и наоборот. У владельца электроинструмента всегда есть выбор действовать самостоятельно или обратиться в сервисный центр для проведения данных работ специалистами. Не стоит приступать к настройке карбюратора, не имея никакого аналогичного опыта.

К сожалению, далеко не всегда регулировка карбюратора помогает в решении проблем. Зачастую причиной неудовлетворительной работы инструмента может стать поломка той или иной детали. Если самостоятельно не удается найти причину той или иной неисправности, то лучше показать свой инструмент профессионалам в специализированном сервисном центре. Работа специально обученных людей обойдется намного дешевле, чем сломанный своими руками электроинструмент.

Модельный ряд бензопил Husqvarna

Ассортимент компании – это бытовые, полупрофессиональные и профессиональные пилы высокого качества. Ниже предлагаем обзор основных и самых популярных инструментов.

Бензопила Хускварна 235

Профессиональная модель имеет продуманную конструкцию, хорошо сбалансированное устройство. Благодаря скромным размерам, ее легко транспортировать.Основные характеристики:

мощность мотора равна 1,7 л. с;
цепь получила размер 30 см;
топливный бачок – 300 мл;
масляный резервуар – 200 мл;
вес – 3,5 кг.

Бензопила Хускварна 440

Инструмент спиливает небольшие и средние деревья. Ее можно использовать для заготовки дерева на зиму. Продуманная конструкция обеспечивает плавную и безопасную работу с пилой.Бензопила Husqvarna 440 имеет следующие характеристики:

мощность мотора – 2,2 л. с;
шина имеет размер 40 см;
бак горючего – 370 мл;
резервуар для смазки – 250 мл;
вес – 4,8 кг.

Бензопила Husqvarna 61

Компактная пила бытового назначения быстро спиливает даже старые ветки. Она может использоваться для заготовки дров.Технические характеристики:

в инструменте мощность составляет 3,9 л. с;
размер цепи – 45 см;
бак для масла – 400 мл;
резервуар для топлива – 750 мл;
вес – 6,6 кг.

Бензопила Husqvarna 372xp

Производительная пила нужна для валки леса, обработки строительного материала, распилки толстых столбов. С такой моделью можно использовать фирменные насадки компании. Они увеличивают функциональность инструмента.Основные характеристики:

мощность на уровне 5,5, л. с;
размер цепи – 50 см;
резервуар для смазки – 400 мл;
бак для топлива – 770 мл;
вес – 7 кг.

Бензопила Хускварна 545

Качественный инструмент для работы с толстым деревом, обработки средних и мелких веток. Есть технология подавления вибраций, инерционный тормоз.Бензопила Husqvarna 545 имеет следующие характеристики:

мощность: 3,4 л. с;
шина имеет размер 45 см;
резервуар для топлива – 530 мл;
масляный резервуар – 270 мл;
вес – 5,4 кг.

Бензопила Хускварна 555

Полупрофессиональная модель, которая используется в саду, на лесопилках. Она быстро распиливает объемные столпы, может заготавливать дрова на зиму. Предусмотрен инерционный тормоз и система глушения вибраций.Бензопила Husqvarna 555 имеет такие характеристики:

мощность составляет 4,3 л. с;
шина имеет размер 50 см;
топливный резервуар – 650 мл;
масляный резервуар – 330 мл;
вес – 6 кг.

Бензопила Husqvarna 357 xp

Модель чаще всего используется в коммунальных предприятиях. Она экономично расходует топливо, имеет длительный срок эксплуатации. Хорошо показала себя пила и в садовых участках.Основные характеристики:

мощность модели 4,3 л. с;
размер цепи составляет 45 см;
резервуар для топлива – 680 мл;
бак для масляной смазки – 380 мл;
вес – 6 кг.

Бензопила Husqvarna 339 xp

Бытовой инструмент подходит для распилки деревьев в саду, подготовки дров к зиме. Она имеет скромные параметры, но отличается высокой устойчивостью.Основные характеристики:

модель имеет мощность 2,45 л. с;
размер цепи – 35 см;
емкость для топлива – 360 мл;
емкость для масла – 200 мл;
вес – 5 кг.

Бензопила Хускварна 445

Простая и производительная пила может распиливать мелкие и средние ветки. Она используется для заготовки дров на зиму. Имеет продуманную конструкцию.Основные характеристики:

производительность модели: 2,2 л. с;
размер цепи – 40 см;
резервуар для горючего – 370 мл;
бак для смазки – 250 мл;
вес изделия – 5 кг.

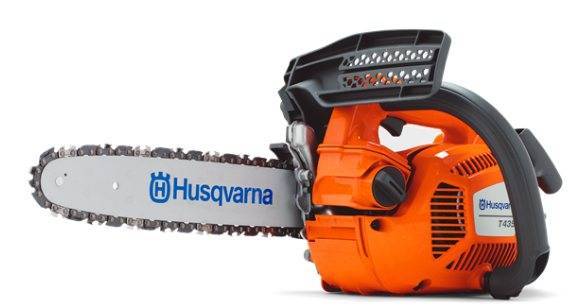

Бензопила Husqvarna T435

Модель профессионального значения отлично подходит для работ на высоте. Быстро разгоняется и может показать хорошие результаты даже на низких оборотах. Расход топлива снижен на 20%.Основные характеристики:

мощность равна 1,5 кВт;
цепь имеет длину 35 см;
скорость вращения – 19,1 м/с;
вес – 3 кг.

Бензопила Husqvarna 395xp

Инструмент применяется для ухода за небольшими территориями. Он может также пилить деревья в лесу.Основные характеристики:

мощность модели составляет 6,66 л. с;
размер цепи – 60 см;
емкости для смазки и топлива – 500 мл и 900 мл соответственно;
вес пилы – 8,1 кг.

О производителе Husqvarna

Фирма под названием «Husqvarna»была основана в 1687 году. «Husqvarna» (Хускварна) – это лидер на рынке производственной и садовой техники. Входит в шведский концерн, объединяющий в себе несколько компаний. Производящих различные виды техники, начиная от компактных швейных машинок и заканчивая внушительными квадроциклами.

«Хускварна» предлагает своим покупателям максимально расширенный ассортимент специализированной техники и оборудования. В последние годы компания увеличила число запатентованных инноваций. «Husqvarna» твердо стоит на страже прогресса.

Выпускаемая продукция данной марки превращает тяжелый труд (см. как спилить дерево бензопилой) в простое занятие, которое не несет вреда ни человеку ни окружающей среде.

Бензопила «Хускварна 137» относится к технике, выпускаемой под категорией «Лесные профессионалы». Наряду с данной моделью производитель выпускает также универсальные профессиональные бензопилы, воздуходувы и высоторезы. Вся выпускаемая техника отличается компактными размерами и удобством управления. Все бензопилы «Хускварна» отличает три особенности – возможность поглощать излишние вибрации, улучшенная система для фильтрации воздуха, высокая мощность.

НАШИ СПЕЦИАЛИСТЫ ПО РЕМОНТУ БЕНЗОПИЛ ХУСКВАРНА:

произведут диагностику и определят вид поломки бензопилы: диагностика инструмента при обращении в наш сервисный центр проводится в течение одного дня;
подготовят и объяснят план ремонта: мы запишем Ваши контактные данные, чтобы согласовать сроки и стоимость ремонта;
оперативно и качественно устранят неисправности.

Возможен срочный ремонт бензопилы.

Также в нашем сервисном центре Вы можете заточить старую цепь или купить новую.

Узнать цену ремонта бензопилы «Хускварна» также можно по телефону. Для этого постарайтесь подробно описать имеющуюся неисправность нашему специалисту. При этом учтите, что точную и полную информацию о характере поломки можно получить только в условиях официального сервисного центра.

Ждём вас в нашей мастерской в Санкт-Петербурге!

Регулировка Карбюратора Бензопилы Хускварна 137

Как верно отрегулировать карбюратор на бензопиле своими руками «Карбюратор – устройство, отвечающее за смесь и подачу горючего в камеру сгорания ДВС».

Рад приветствовать всех любителей «интересных и подходящих мужских игрушек ».

Верная регулировка карбюратора обеспечивает надёжную работу бензопилы во всех режимах, и с экономичным расходом горючего. Вобщем, если убрать слово «бензопилы», то это относится ко всем движкам внутреннего сгорания.

Сейчас побеседуем о том, как отрегулировать карбюратор на бензопиле. Вообщем, такая процедура проводится время от времени. Заводская настройка — это самый наилучший и высококачественный вариант. Но, по мере надобности её делают средством регулировки особых винтов. Разберёмся, как отстроить своими руками:

Из этой статьи вы узнаете:

Принцип работы карбюратора пилы (обобщённо):

Данный аппарат подготавливает воздушно-бензиновую смесь в определённом соотношении. Если этот баланс не соблюдается, то в работе ДВС (бензинового двигателя) происходят сбои. Несоответствующая норме смесь, может быть либо сверхнасыщенной (когда возрастает количество горючего по отношению к воздуху) либо обеднённой (когда воздуха больше чем положено, а горючего меньше).

Воздушный поток движется по специальному каналу, а заслонка регулирует его скорость;
Открытие заслонки регулирует количество подачи горючего и воздуха;
Бензин и воздух, пролетая через диффузор, смешиваются и распыляются;
Смесь, образованная в итоге этого, поступает через впускной коллектор в камеру сгорания (цилиндр).

Признаки и причины плохой нестабильной работы

Признаки нарушений функционирования карбюратора бензопилы:

Движок плохо заводится и стремительно глохнет. Вероятная причина: обеднённая смесь.
Чрезмерное (больше нормы) потребление горючего. Не считая того, насыщенные (больше обыденного) выхлопы. Вероятная причина: сверхнасыщенная смесь.
Движок не желает работать вообщем. Предпосылки тут две: нет бензина (засорился топливный жиклёр) либо нет искры (неисправна свеча, обрыв высоковольтного провода либо выход из строя электрического блока).

Сам по для себя сбой опций бывает изредка и предпосылки, обычно, последующие:

Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Вероятная причина: неаккуратное прикосновение, попытка грубой регулировки либо сильные наружные вибрации.
Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Подумайте о ремонте ДВС или замене пилы.
Загрязнение карбюратора. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. д. В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.

Регулировка карбюратора своими руками

«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.е. по звуку определять предельные обороты).

В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.

Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:

Т – регулирование холостого хода;
L – регулирование минимальных оборотов;
H – регулирование максимальных оборотов;

How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора

набензопиле с помощу трех винтов THL.

Регулировка карбюратора. Хускварна 137-142 АнтиРег!

Харэ кормить китайцев и жлобов. Разбирать и чистить карбюратор

,менять пересохшие диафрагмы ,крутить и.

В первом случае, есть один «видимый» винт холостого хода (Т), а два других (L и H), как правило, скрытых за кожухом. Это неспроста. потребителю делать регулировку только винтом холостого хода, поскольку в остальном, установлены оптимальные заводские настройки. Однако, для некоторых экстремальных режимов остаётся возможность корректировки.

Винт настройки холостого хода может обозначаться у разных производителей, разными буквами. Например, Хускварна (Husqvarna) и Партнёр (Partner) обозначают латинской буквой «T», а другой известный производитель Штиль (Stihl), использует буквы «LA».

Вот, понятная картинка карбюратора бензопилы Хускварна 137:

Скрытые нижние винты (L и Н) служат для регулировки работы карбюратора в тех случаях, когда применяется бензин, отличающийся от рекомендуемого заводом-изготовителем.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

забитый воздушный фильтр,
забитые нагаром выхлопные окна и глушитель,
плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

Двигатель заводят и прогревают в течении 5-7 мин.
Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.
