Как починить стартер на бензопиле

Устройство

Устройство стартера бензопилы включает в себя следующие элементы:

винт системы зажигания;
пружина возврата;
катушка системы запуска;
дефлектор;
крышка;
магнето;
барабан;
свеча зажигания;
электронный блок;
электропроводка;
кнопка питания;
ручка и тросик.

Основные параметры системы запуска бензопилы:

мощность — от 2000 до 2500 Вт;
максимальное количество оборотов в минуту — 3000;
масса — 0,5 кг.

В системе появляется электродвижущая сила. Появившийся ток с помощью электронного блока преобразуется в электрические сигналы, которые передаются на движущие элементы. Образуется искра, которая провоцирует воспламенение топливно-воздушной смеси.

Ремонт бензопилы Хускварна 137. Неисправности бензопилы Хускварна 137

Вопрос: С бензопилой Husqvarna 137 случилась стандартная проблема (уплотнитель импульсного канала). После замены у пилы появилась неведомая неисправность.

Заводится хорошо, на холостом ходу работает стабильно, но после 5 минут работы падает мощность, пила начинает работать на повышенных оборотах и захлебываться. Предполагаю, что проблема в настройке карбюратора, но что именно регулировать не знаю.Ответ: возможно подсос воздуха через тот же импульсник. В принципе после замены рекомендуется отрегулировать карбюратор.

Самому регулировать не стоит, для этого манометр нужен, если обедните смесь, то выкинете поршневую. Смотрите крепление карбюратора, при нагреве пилы, где то начинает подсасывать воздух.Вопрос: У меня вопрос по бензопиле Хускварна 137. Сначала (когда начались проблемы) пила работала на холостом ходу нормально, а на высоких оборотах несколько секунд работала и падали обороты до остановки двигателя, потом на средних оборотах стала резко останавливаться и завести было невозможно, пока не открутил свечу и не ввернул ее обратно.

Снял карбюратор, разобрал, промыл-продул – результатов 0.

Разобрал пилу полностью обнаружил что протерлась резиновая трубка, которая соединяет карбюратор и гильзу (маленькая), группа нормальная, зазор в кольце тоже, есть люфт в подшипниках (более заметен со стороны зажигания так как на маховику отломан 1 лепесток, думаю от этого и люфт) собрал, заводиться только на подсосе, работает 3-5 сек и глохнет.

Открывая заслонку, стает сразу, после нескольких попыток свеча и поршень становятся мокрыми. В чем может быть причина? может быть подсос воздуха из-под сальников? переливает карбюратор?Ответ: Нужно разобрать бензопилу. Резиновая трубка соединяет полость под поршнем с диафрагмой бензонасоса в карбюраторе. Если трубка рваная, то грязь будет засасывать под поршень, а насос в карбюраторе работать не будет.

Надеюсь, трубку заменили. Была разборка карбюратора, выворачивались ли винты холостого хода и качества смеси? Если сосут сальники, то будет обеднение смеси, и свечу по идее заливать не должно. То что лепесток на крыльчатке сломан, крайне плохо. Дисбаланс при 11000 оборотов жуткий будет, подшипник будет разносить прилично.Вопрос: Есть бензиновая пила Хускварна 137. Пиле уже лет не помню сколько. Пилила много. С недавних пор стала терять в мощности, а несколько дней назад заглохла и перестала заводиться.

Что сделано: Заменили свечу на новую Bosch. Результат – ноль. Сняли топливный фильтр – ноль. Поставили обратно. Разобрали – собрали карбюратор. (Винты ни разу не трогали). Мембраны целые. Скоро придет комплект мембран, хотим заменить на всякий случай. Меняли топливо.

Переставили катушку зажигания со 142-й пилы. Результат – заводится, но перед заводкой нужно много раз качнуть гашеткой. И если завелась, что двигатель работает, только если дергать гашеткой. Т. е. прерывисто. На полном газу не работает, на холостом ходу – тоже. Что еще проверить?Ответ: Попробуйте ещё проверить глушитель (не забит ли он нагаром), состояние шланга импульсного канала, а также наличие достаточной компрессии в цилиндре.Вопрос: Бензопила Husqvarna 137, есть такие симптомы: При заводе пилы, начинает вращаться цепь, даешь газ, цепь останавливается. После того как перестаю пилить, цепь не останавливается, медленно вращается. Её можно остановить, если без газа дотронуться до деревяшки, цепь останавливается, но есть проскоки после этого на холостом ходу.Ответ: Возможно, ослабшие пружины сцепления, а может быть, просто банальная грязь в чашке. А винтом холостого хода нужно убавить обороты так, чтобы останавливалась цепь.Вопрос: У меня проблема со смазкой цепи. Я снял маслонасос, и не пойму, почему он не качает масло. Раньше когда я снимал насос, то из бачка вытекало масло, а сейчас не хочет.

Устройство и принцип работы стартера бензопилы

Все виды бензопил, как китайского, так и европейского производства, оснащаются стартерами идентичной конструкции и принципа действия. Универсальная конструкция стартеров позволяет применять данные устройства как на брендовых бензопилах, так и на полуофициальных инструментах, поставляемых из Поднебесной

Отметить важно только то, что некоторыми отличительными особенностями обладают инструменты отечественного производства

Стартер для бензопилы представляет собой несложный механизм, состоящий из:

Барабана.
Тросика.
Рукоятки, соединяющейся с тросиком.
Каркаса с возвратной пружиной.

Принцип работы такого устройства также достаточно простой. При вытягивании ручки, которая соединена посредством тросика с барабаном храпового механизма, происходит его движение. Барабан при движении входит в зацепление с шлицами другого барабана, который располагается на валу. Таким образом, вручную происходит перемещение коленвала пилы, который делает несколько оборотов. Как только рукоятка возвращается в исходное положение, чему способствует возвратная пружина, то шлицевое соединение теряется, что приводит к остановке вала. С каждым движением коленвала в цилиндре увеличивается количество топливно-воздушной смеси, что в итоге способствует ее воспламенению.

Чем больше мощность инструмента, тем больше рывков следует совершить стартером, чтобы запустить мотор. За ускорение возврата барабана в исходное положение отвечает возвратная пружина, изготовление которых осуществляется с применением стали с высокой степенью упругости.

Со временем при постоянной эксплуатации инструмента наблюдаются проблемы с запуском двигателя, а точнее, с функционированием стартера. Если возникают такие проблемы, то стартер всегда можно отремонтировать. Если известен принцип и устройство стартера, то осуществить его ремонт своими руками вовсе не составит большого труда.

Коротко об устройстве завода

Бензопила работает от бензинового двигателя. Это обычное устройство, конструкция которого не имеет особых наворотов. Обычно оно работает исправно даже в томных для этого критериях. Ознакомиться с устройством завода Функционирование обеспечивают конструкционные элементы:

Карбюраторный движок (см. регулировку карбюратора).
Муфты сцепления центробежного типа.
Система зажигания, фактически во всех устройства бесконтактная.
Карбюратор, который добавляет воздух в топливную смесь.
Топливная система. Ее стандартное устройство состоит из шланга, фильтра и бензобака, но время от времени она имеет и дополнительные детали.
Стартер.
Шина.
Цепь (см. масло для цепи).
Механизм натяжения и тормоз цепи (см. как заточить цепь).

Читать также: Ручные заточные станки для ножей

Устройство стартера бензопилы

В стандартной комплектации стартер бензопилы состоит из ряда деталей.

В их число входит:

катушка;
тросик;
каркас, к которому присоединена возвратная пружина;
ручка.

Поверх всех элементов стартера устанавливается защитная крышка. Изначальный принцип работы большинства пусковых механизмов также практически одинаков. В специальном пазу корпуса бензопилы расположена ручка, которая удерживает тросик. При резком поднятии ручки последний понимается. В этот момент срабатывает храповик, который через барабан передает усилие другому барабану со шлицами, расположенному на валу двигателя.

При вытягивании штатного тросика вал мотора бензопилы начинает вращаться, что приводит к сжатию имеющейся топливной смеси, расположенной в это время между головкой цилиндра и штатным поршнем.

При росте объема цилиндра ДВС одновременно повышается количество потребляемой топливной смеси, которая требуется для ее будущего воспламенения. Соответственно, оператору мощной пилы требуется совершить больше рывков, чем владельцу бытового инструмента с малой мощностью. Для повышения скорости, с которой барабан возвращается в свое исходное положение, производители мощных бензопил используют упругие возвратные пружины.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

Откручивают крепежные винты и снимают крышку.
Отворачивают винт, который прикрепляет механизм к защитной крышке.
Плавно запускают стартер, сняв с него пружину и зажимы.
Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
Проверяют свечу зажигания на наличие искры.

Смотрите » Как самостоятельно изготовить снегоход и другие самоделки из бензопилы Дружба

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

набор отверток;
веревка.

Замена пускового шнура выполняется следующим образом:

Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
Затем демонтировать стартер с корпуса инструмента.
После этого необходимо повернуть крышку и провести осмотр.
Затем демонтировать зажим и пружину.
Следует развязать узел на веревке.
Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
После этого закрутить крышку при помощи крепежных винтов.
В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

Демонтировать стартер с корпуса инструмента.
Снять защитную крышку.
Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
Второй конец шнура продеть в отверстие защитной крышки.
Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
Проверить работу пружины после вытягивания и отпускания механизма.
Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
Демонтировать шкив и шнур.
Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

Аккуратно извлечь обойму механизма.
Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
Заправить пружину и вставить ее в механизм стартера.
Аккуратно зафиксировать обойму.

Как собрать стартер на бензопиле?

После замены неисправных элементов стартера приходит очередь его обратной сборки. При этом нужно соблюдать максимальную точность, так как малейшее несоответствие может привести к поломке пускового механизма. Сборка узла должна выполняться в такой последовательности:

Штатный тросик потребуется заправить в заводское отверстие катушки. Шнур, при этом, наматывать не нужно;
Далее потребуется вставить катушку на ее базовое место. На этом этапе многие новички допускают типичную ошибку. На поверхности катушки есть 2 шлица. В один из них должен попасть штатный зацеп спиральной пружины. Для этого катушку потребуется установить таким образом, чтобы она плотно встала на свое изначальное место, а имеющийся зацеп попал точно в шлиц. Правильность монтажа нужно проверить путем прокручивания катушки по ходу стрелки часов до появления сопротивления;
Затем нужно установить устройство облегченного запуска бензопилы. При этом выступ последнего должен расположиться в выемке установленной катушки;
После этого потребуется винт и шайбу для фиксации устройства;
Далее второй конец шнура нужно заправить в специальное выпускное отверстие;
На следующем этапе потребуется заправить тросик в пусковую рукоятку. С этой целью на конце шнура потребуется завязать узел среднего размера. Если он будет слишком малым, то тросик будет проскальзывать, из-за чего быстро намотается на барабан пускового механизма;
Затем потребуется выпустить петлю внутрь стартера. Сразу после этого следует начать вращение пускового механизма по ходу стрелки часов. При этом шнур наматывать не нужно. Далее катушку потребуется зафиксировать рукой, и вытянуть петлю за ручку наружу;
После этого нужно проверить работу пускового механизма;
Если узел работает исправно, останется установить его на инструмент, и прикрепить тремя винтами.

Ремонт стартера – процедура не сложная, если придерживаться правильного порядка действий. Как правило, замена шнура стартера отнимет не более 20 минут. Главное – правильно расположить шкив и барабан по отношению друг к другу. В противном случае пусковой механизм работать не будет.

Как поставить пружину на стартер бензопилы?

Поместить пружину в соответствующий паз – это довольно сложная задача. В первую очередь деталь потребуется скрутить, вернув ее к прежним размерам. После этого ее нужно вставить в полость штатной ступицы барабана. Чтобы заправить пружину в стартер бензопилы, нужно действовать в таком порядке:

Внешний конец используемой пружины нужно зафиксировать в специальном ограничительном выступе. При этом второй конец при помощи отвертки потребуется установить напротив штатного отверстия внутри замка;
Далее петлю, расположенную на внутреннем конце стандартной пружины, следует совместить с отверстием. Для этого лучше использовать отвертку. При совмещенных концах диск потребуется опустить;
После монтажа диска нужно проверить, чтобы собачка заводского храпового механизма бензопилы встала на свое штатное место. Затем можно собирать храповик в обратном порядке.

Чтобы намотать пружину на стартер бензопилы, нужно учитывать все имеющиеся отверстия и выемки. После монтажа потребуется натянуть пружину. Как только слабина будет устранена, пружину останется накрутить на несколько оборотов – это нужно для поддержки требуемого натяжения установленной детали.

Сломался стартер на бензопиле

Бензопила является незаменимым инструментом при строительстве и заготовке дров. Правильная эксплуатация при умеренной работе обеспечивает длительную жизнь инструмента без поломок. Однако неприятности могут возникнуть совершенно неожиданно и исправная бензопила теряет работоспособность, причем неисправность может быть совершенно пустяковая.

В случае обрыва шнура

Выворачиваем винт крепления стартера, извлекаем зажим и демпферную пружину, если такова имеется на вашей марке бензопилы. Демонтируем шкив со шнуром, развязываем или отрезаем узел шнура, извлекаем его. Так как шнур порван, то пружина разряжена, и, в принципе, можно не опасаться вываливания пружины из крышки.

Шнур порван, пружина разряжена, можно не опасаться вываливания пружины из крышки при разборе.

Извлекаем фрагмент порванного шнура из рукояти

Берем новый шнур, подбираем соответствующую длину (ориентируясь на длину старого оборванного шнура), делим, оплавляем концы шнура, для того, чтобы они не «разрясились». Просовываем новый шнур в катушку, завязываем фиксирующий узел и «прячем» его в шкиве для беспрепятственного хода шнура по ручью катушки (на некоторых моделях бензопил шнур обвязывается вокруг храповика – так предусмотрено конструкцией). Свободный конец шнура продеваем сквозь отверстие крышки стартера и просовываем в рукоять. Фиксируем шнур в рукояти с помощью узла. Наматываем шнур на катушку (шкив) в соответствующую сторону. Помещаем шкив в крышку стартера поверх возвратной пружины (и поверх демпферной при её наличии) и удостоверяемся в зацеплении пружины с катушкой – слегка проворачиваем катушку в соответствующую сторону. Фиксируем шкив крепежным винтом.

Измеряем новый шнур по длине испорченного шнура

#Мастерская#. Ремонт стартера бензопилы!

Оплавляем конец шнура, перед продеванием в шкив для того, чтобы они не «разрясились».

Оплавленный конец шнура просовываем в технологическое отверстие сквозь шкив

Завязываем узел на конце шнура стартера при помощи круглогубцев

Завязанный фиксирующий узел «прячем» в шкиве для беспрепятственного хода шнура по ручью катушки

Свободный конец шнура продеваем сквозь отверстие крышки стартера и просовываем в рукоять.

Свободный конец шнура просовываем в рукоять.

Завязываем узел на конце шнура в рукояти для фиксации

Оплавляем свободный узел шнура стартера в рукояти

Далее необходимо зарядить (взвести) пружину. Для этого поддеваем свободную часть шнура отверткой и вытягиваем его. Захватываем шнур рукой, помещаем его в технологическое полуотверстие, которое находится с края катушки. Делаем несколько витков, поворачивая катушку (шкив) за шнур в сторону натяжения.

Поддеваем шнур стартера пальцами или отверткой, оттягиваем и наматываем на катушку.

Наматываем шнур на шкив в сторону натяжения

Делаем несколько витков шнура на шкив для приемлемого натяжения

Слишком слабое натяжение будет «разбивать» кромку корпуса шкива, а слишком сильное натяжение будет негативно сказываться на возвратную пружину. Подбирайте натяжение сами.

Проверяем натяжение шнура в стартере, отведя его за рукоять вверх

Устанавливаем крышку стартера на место и закрепляем винтами

Когда пружина заряжена, стартер устанавливается на место – крышка прикручивается к бензопиле. Во время прикручивания, крепежные винты слегка подтягиваются, а стартер необходимо проворачивать, для полной посадки и зацепления шкива с «собачками» маховика.

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

ЗАМЕНА ШНУРА

При его вытягивании происходит постоянное трение тросика о корпус стартера

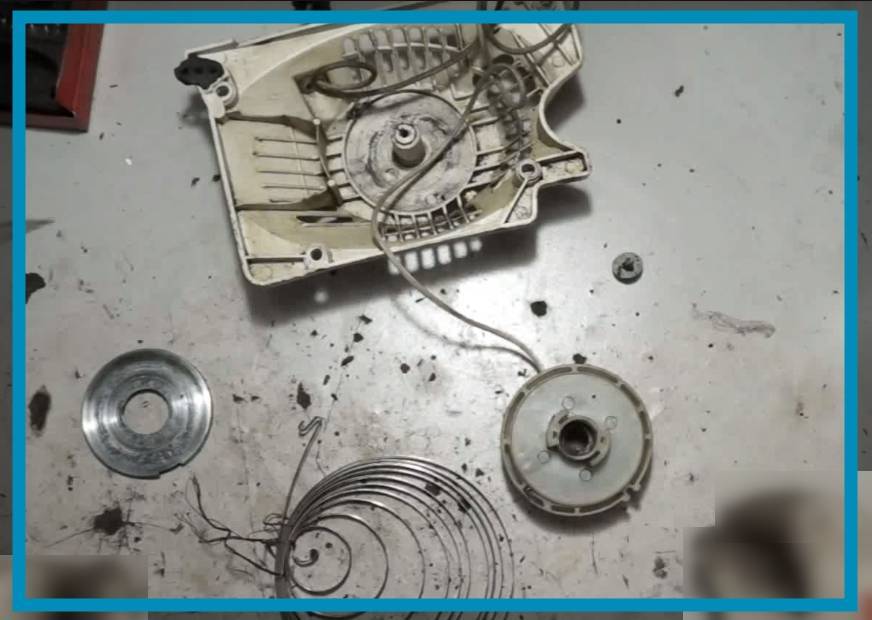

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

РЕМОНТ ПРУЖИНЫ

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

КАК ПОСТАВИТЬ ПРУЖИНУ НА СТАРТЕР БЕНЗОПИЛЫ?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.
