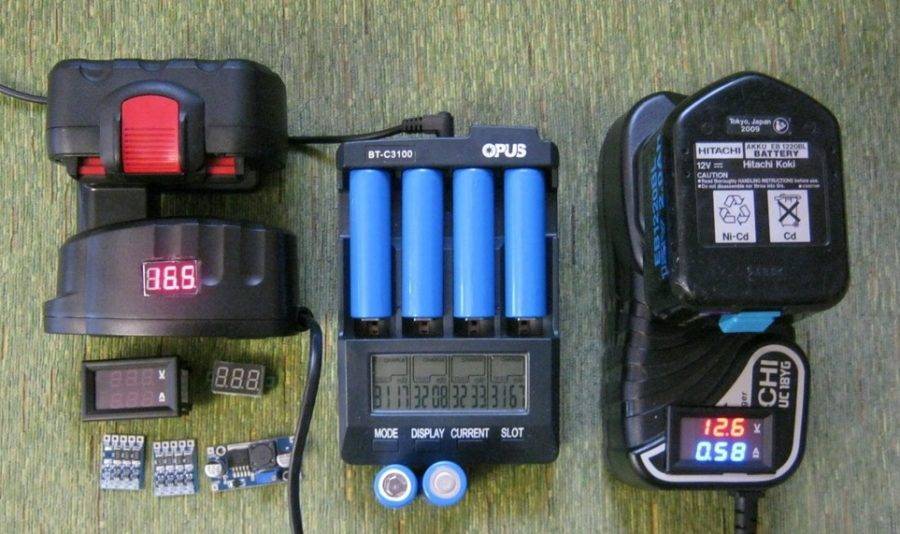

Как подключить индикатор заряда аккумулятора шуруповерта

Какие дополнительные методы восстановления аккумуляторов для шуруповертов существуют? + (Видео)

Сразу стоит отметить, что возможности восстановления работоспособности подвержены не все батарейки. В частности, с наилучшим успехом можно реанимировать «банки» с типовым знаком отличия ni cd. Такими аккумуляторами сейчас укомплектованы большинство типичных моделей шуруповертов. Конечно, на рынке инструментов можно встретить шуруповерты марки макита или hitachi или bosch, элемент питания которых построен на литиевое основе, но этих моделей еще не так много.

В общем, если говорить об исправности аккумуляторного блока и методах его восстановления, в любом случае, нужно уделить внимание не только самим батарейкам внутри корпуса, но и убедиться в исправности зарядного устройства. Вполне вероятно, что функционал блока питания утратил способность обеспечивать при зарядке требуемый ток. Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита

Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется

Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита. Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется.

Исправить ситуацию помогает физическое воздействие на аккумуляторную «банку» при помощи дрели. В теле батарейки необходимо проделать небольшое отверстие (диаметр 0,8-1мм). Вооружившись медицинским шприцом с иголкой, внутрь батарейки следует впрыснуть пару капель дистиллированной воды. Затем отверстие надежно заливается эпоксидной смолой. Данный цикл мероприятий позволит продлить работу питающего элемента еще на несколько операций заряда/разряда.

Конечно, наиболее простым и очевидным способом реанимации аккумуляторного блока для шуруповерта является физическая замена неисправного блока на работоспособный. Здесь даже помощь специалиста может оказаться неуместной, поскольку операцию сможет с легкостью проделать даже тот человек, который хотя бы раз пользовался паяльником и держал в руках отвертку. Здесь главное проявить немного сноровки, чтобы не допустить перегрева банок в момент их впаивания/выпаивания.

Конечно, способов реанимации аккумуляторных батарей существует довольно много, но не каждый из них доступен простому пользователю. Если продлить жизнь своему шуруповерту со штатным аккумулятором вы самостоятельно не в силах, то обратитесь за помощью к квалифицированным специалистам. Они произведут безошибочную диагностику и «придумают», как восстановить аккумулятор инструмента при минимальных трудозатратах.

Общие правила зарядки аккумуляторов шуруповертов

Существует несколько разновидностей батарей и для каждой из них предусмотрены собственные правила зарядки. Тем не менее есть общий перечень рекомендаций и их тоже необходимо неукоснительно соблюдать.

Во-первых, использовать только штатные зарядные устройства (ЗУ), идущие в комплекте к шуруповерту. Во-вторых, процесс крайне не рекомендуется проводить в помещении при температуре более 40 °C, а также под прямыми солнечными лучами. Аккумулятор во время зарядки нагревается.

Как понять, что шуруповерт зарядился? Нужно внимательно следить за индикатором на ЗУ — поступит соответствующее оповещение и процесс можно завершать. Это есть у многих китайских моделей (Deko). Затем нужно немного подождать, чтобы батарея остыла и только потом она готова к использованию.

Также стоит учитывать следующие моменты:

• Новую батарею перед использованием необходимо полностью разрядить, после чего обязательно зарядить на 100 %.
• Температура при зарядном процессе должна варьироваться между +10 и +40 градусов.
• Отключать зарядное устройство нужно сразу же после зарядки аккумулятора.
• В случае, когда шуруповерт долгое время не находит применения, необходимо каждый месяц проводить зарядку в профилактических целях.

Так же не стоит вставлять заряженную батарею сразу в инструмент, если он не будет использоваться. Лучше отложить элемент питания в кейс. При соблюдении всех этих правил аккумулятор будет служить долгое время.

Как правильно заряжать шуруповерт

Принцип работы ЗУ

Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.
Хотя этот ток напрямую связан с максимальным рабочим, потому обычно здесь проблем нет.
Кроме того, иногда выводят разъем для балансировки аккумуляторов шуруповерта. В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.
Сверление отверстий для литий-полимерного аккумулятора — тоже не проблема. Теперь аккуратненько, вынимаем механизм включения из корпуса, придерживая возвратную пружину.
А чтобы пользоваться шуруповертом, пока аккумулятор будет заряжаться, можно сделать сетевой адаптер. После последней разрядки аккумулятора его отключают от зарядного устройства и хранят без подключения к шуруповерту.

Как сделать что-то самому, своими руками — сайт домашнего мастера

Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. После такого ремонта кнопка послужит еще какое то время, но все равно придется приобрести новую! Увеличивая величину затяжки, тем самым вы глубже ввинчиваете саморез. Для этого полная разборка шуруповерта не потребуется.

Во время тренировки заряжать аккумулятор следует около 10 часов, чтобы снабдить его максимально возможной энергией. Надеемся, статья была вам полезной. Разборка блока, например, для ремонта аккумулятора шуруповерта Hitachi изображен ниже , очень проста — откручиваем шурупы по периметру и разъединяем корпус. Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1.

Ёмкость штатного аккумулятора — 1 А-ч. Шуруповёрт комплектуется двухсторон- ней битой фото 3.
Собираем 12V аккумулятор шуруповерта на 5 Ah.

Виды электрических схем ЗУ

Сделать зарядное устройство для шуруповерта можно самостоятельно. Для этого понадобится схема, набор электронных компонентов, паяльник с расходными материалами и определенные навыки и квалификация.

Перед выбором схемы надо учесть несколько моментов:

• импульсное зарядное устройство легче, компактнее, у него выше КПД, но оно сложнее в сборке и наладке;
• если режим зарядки и контроль ее завершения будет поддерживаться автоматически, то для NiCd, NiMH и Li-ion аккумуляторов алгоритм будет различаться – для первых двух типов зарядка производится стабилизированным током, литий-ионный заряжается по двухступенчатой (в некоторых случаях – трехступенчатой) схеме.

Две ступени заряда литий-ионных батарей.

Номинальный ток ЗУ определяется мощностью элементов силовой цепи (трансформаторов, диодов, транзисторов), и их надо подбирать в соответствии с необходимостью.

На 12 вольт

Схема простого зарядного устройства на 12 вольт, в котором параметры зарядки надо поддерживать вручную, не требует высокой квалификации для сборки и не нуждается в наладке.

Схема простого зарядного устройства.

Ток устанавливается потенциометром, параметры контролируются по амперметру и вольтметру. Трансформатор можно подобрать готовый, с напряжением на вторичной обмотке 12-15 вольт – например, ТПП-48 или ТПП-201-208. Параметры других элементов, от которых не зависит максимальный ток, указаны на схеме. Остальные выбираются в зависимости от потребного выходного тока.

Элемент	Требуемый ток	Тип
VD1-VD4	До 1 А	1N4001 (1N400X)
1А и выше	1N5400 (1N540X)
VT1	До 1 А	КТ815
1А и выше	КТ829

По мере снижения зарядного тока его надо подстраивать до выбранного значения. Если производится зарядка током до 0,2С, процесс может занять до 16 часов, поэтому ручное поддержание параметров крайне неудобно.

Зарядные устройства с автоматическим поддержанием параметров и алгоритмами, соответствующими типу аккумулятора, часто строят на микроконтроллерах. Схемы и прошивки можно найти в сети.

Пример схемы зарядника на микроконтроллере (без прошивки неработоспособна).

Также зарядные устройства строят на специализированных микросхемах. В качестве примера приведена схема зарядного устройства на MAX713 для никель-кадмиевых аккумуляторов. Очевидно, что схема достаточно сложна, но она универсальна (для различных напряжений), имеет режим тренировочного цикла и обеспечивает оптимальный режим зарядки, а также своевременное ее завершение. Это приводит к увеличению срока службы батарей.

Зарядное устройство для никель-кадмиевых аккумуляторов.

На 18 вольт

Принципиально схемы зарядных устройств для шуруповертов на 18 вольт не отличаются от 12-вольтовых. В большинстве случаев они приводятся к нужному номиналу настройкой параметров или (как в приведенной выше импульсной схеме) переустановкой перемычек. В схеме простого зарядного устройства достаточно применить трансформатор с большим выходным напряжением. Так, ТПП-209 имеет обмотку с напряжением 20 вольт. При его использовании можно заряжать 18-вольтовые аккумуляторы.

Что делать после диагностики

Установив достоверно, какое оборудование неисправно, надо выбрать путь решения проблемы. Самое простое действие – заменить неисправный блок. Этот путь не всегда оптимален по экономическим соображениям – аккумуляторы и ЗУ стоят недешево, и выбрасывать их из-за копеечной поломки нерационально. Да и не всегда можно приобрести комплектующие, особенно к старым моделям.

Во многих случаях работоспособность электрооборудования можно восстановить. Если обнаружены окисленные или ржавые выводы зарядного устройства, их надо зачистить мелкой шкуркой. А еще лучше заменить контактные пластины, взяв их с неисправного зарядника-донора.

Замена контактов зарядного устройства.

Для этого потребуется паяльник, а к нему припой и флюс на основе канифоли (бескислотный). То же самое относится к поврежденным контактам аккумуляторного блока.

Если на плату зарядного устройства не приходит сетевое напряжение, то надо заменить сетевой шнур. Его можно взять от любого другого устройства или сделать самостоятельно, приобретя вилку и отрезок провода.

Пример схемы зарядного устройства шуруповерта.

Если все в порядке, а зарядник не мигает светодиодами и не выдает напряжение, то неисправна плата управления. Ее можно попробовать починить. Для этого нужна определенная квалификация и приборы (как минимум, мультиметр и осциллограф). Схему ЗУ можно найти в интернете.

Параметры АКБ и ЗУ нанесены на корпус устройств.

Если неисправен аккумулятор, то можно попытаться его реанимировать, а метод восстановления зависит от типа элементов АКБ. Для NiCd батарей надо вскрыть пластиковый кожух блока и извлечь все элементы. Далее следует произвести визуальный осмотр, который поможет выявить потекшие, окисленные, поврежденные элементы. Их надо выпаять и заменить на новые. Если таких нет, надо замерить напряжение на каждом элементе.

Элементы аккумуляторной батареи без внешнего кожуха.

Отстающие банки или элементы с нулевым напряжением надо отпаять и отложить отдельно. Если напряжение равно нулю, то можно предположить пересыхание электролита. В этом случае надо просверлить отверстие в корпусе аккумулятора и попытаться постепенно ввести внутрь около 1 миллилитра дистиллированной воды с помощью шприца. Если вода не впитывается, элемент восстановлению не подлежит.

Добавление воды внутрь NiCd элемента.

Если удастся напитать внутреннюю полость водой, то надо попытаться подзарядить каждый неисправный элемент (включая отстающие банки) импульсным током до напряжения в 1,2 вольта. Суть метода сводится к зарядке током, превышающим емкость в 10+ раз импульсами по 2-4 секунды. Если операция пройдет удачно, надо запаять отверстие в корпусе элемента и дать ему полежать несколько дней. Потом батарею надо заново спаять и собрать в пластиковый кейс.

Никель-металлогидридные элементы можно попробовать восстановить методом тренировки. Опыт показывает, что для аккумуляторов, не подвергшихся глубокому разряду, шансы на успех высоки. Для этого отстающие элементы надо индивидуально разрядить до уровня 1 вольта, нагрузив их на лампочку или резистор. Потом снова зарядить до номинала, и повторить этот цикл несколько раз.

Из видеоролика узнаете: Почему перестал заряжаться аккумулятор шуруповерта Риоби.

Восстановить емкость Li-ion аккумулятора невозможно, но батарея может потерять работоспособность при глубоком разряде одного или нескольких элементов. В этом случае схема управления предполагает элементы вышедшими из строя, и блокирует их заряд. Можно попробовать «подтянуть» аккумуляторы до номинала, чтобы балансир не отключал их при зарядке. Для этого разряженный элемент (его можно найти, замеряя напряжение на каждом аккумуляторе), надо вынуть и собрать несложную схему.

Схема восстановления литий-ионного аккумулятора.

Напряжение надо поднять с нуля до достижения тока примерно 0,2 от емкости аккумулятора. В этом режиме элемент надо заряжать до 3,7 вольта, а потом отключить и несколько дней контролировать напряжение на нем. Если оно снижается за счет саморазряда, то элемент подлежит отбраковке. Если нет – можно провести контрольный цикл заряд-разряд. Надо иметь в виду, что если даже работоспособность восстановилась, этот эффект временный. Элемент скоро выйдет из строя, поэтому надо быть готовым к полной замене батареи.

Если выяснится, что шуруповерт не заряжается, то эту проблему во многих случаях можно решить. Но подход должен быть осознанным, в противном случае ситуация лишь усугубится и приведет к финансовым потерям.

Стоит ли заряжать перед длительным хранением?

Если устройство не используется в течение продолжительного времени, следует грамотно подойти к его хранению, чтобы не допустить повреждения аккумуляторов.

Никель-кадмиевые батареи перед хранением разряжают, но не полностью, а частично, до снижения мощности. Перед эксплуатацией их полностью разряжают и заряжают не менее трех раз.

Никель-металлогидридные аккумуляторы хранят полностью заряженными, а перед тем, как начать работать инструментом, их держат на зарядке не менее суток. После того, как устройство пройдет 200-300 циклов разряда-заряда, его емкость может частично снизиться.

Литий-ионные аккумуляторы запрещается полностью разряжать – это приводит к отключению защитной схемы. Хранят батареи, заполненные до 50 процентов. Количество циклов разрядки и зарядке не ограничено, но продолжительность их службы составляет не более двух лет.

Шаг 6: Сборка, часть 1: прорезаем отверстия в корпусе

Для того, чтобы правильно уместить все электрокомпоненты в корпусе, в нем нужно прорезать отверстия:

1. Лезвием ножа отметьте на корпусе границы батарейного отсека (рис.1).
2. Горячим ножом прорежьте отверстие по сделанным меткам (рис.2 и 3).
3. После прорезания отверстия, корпус должен выглядеть как на рис.4.
4. Отметьте место, где будет находиться USB-разъем модуля TP4056 (рис.5 и 6).
5. Горячим ножом прорежьте в корпусе отверстие для USB-разъема (рис. 7).
6. Отметьте места на корпусе, где будут находиться диоды модуля TP4056 (рис. 8 и 9).
7. Горячим ножом прорежьте отверстия под диоды (рис. 10).
8. Таким же образом сделайте отверстия под разъем питания и выключатель (рис.11 и 12)

Должен ли я зарядить перед длительным хранением?

Если устройство не используется в течение длительного времени, его следует правильно хранить, чтобы не повредить батареи.

Никель-кадмиевые батареи разряжаются перед хранением, но не полностью, а частично для снижения энергопотребления. Перед началом работы они полностью разгружаются и заряжаются как минимум три раза.

Никель-металлогидридные батареи полностью заряжены, и их следует заряжать в течение не менее 24 часов перед использованием инструмента. После того, как устройство прошло 200-300 циклов разряда, его емкость может быть частично уменьшена.

Литий-ионные аккумуляторы не должны быть полностью разряжены. Это отключит защитную цепь. Храните батареи заряженными до 50 процентов. Количество циклов слива и зарядки не ограничено, но срок их службы составляет не более двух лет.

Для чего нужно это делать

Как уже было сказано, многое зависит от того, какого вида батарейки находятся в шуруповерте. Если речь идет о более современных и дорогих литиевых аккумуляторах, их специально разряжать не потребуется. Будет достаточно, если вы просто достанете аккумуляторный блок из инструмента и оставите его на несколько дней. Литий-ионнные АКБ легко разряжаются сами. Что же касается никель-кадмиевых элементов, с ними придется повозиться чуть дольше.

Дело в том, что именно этот вид батареек обладает так называемым «эффектом памяти». Например, если зарядить батарею на 60 процентов, а не на 100 (так часто бывает, когда требуется срочная подзарядка и продолжение работы), при следующем цикле никель-кадмиевые батарейки будут «думать» о 60 процентах как о полном заряде и работать соответственно, не в полную силу. Таким образом, они не будут полноценно использовать ресурс своей реальной емкости. Если этот «эффект памяти» не снять, не «стереть», продуктивность работы инструмента значительно снизится. Убрать же возникший «эффект памяти» возможно только в том случае, если полностью разрядить батарею.

Полная разрядка аккумулятора может понадобиться, если планируется восстановление АКБ шуруповерта — с целью узнать, сколько «банок» работает плохо и какие из них нужно заменить. Но чаще всего она требуется именно по причине особенностей работы «кадмиевых» элементов.

Самодельные приборы для заряда

Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.

В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод LH1 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод LH2 загорается, сообщая об окончании заряда.

Схема на двух транзисторах

Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.

Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.

Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.

Использование специализированной микросхемы

Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:

Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.

HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:

• Uвх – наибольшее напряжение на входе;
• Uбат – напряжение на аккумулятор;
• Iзар – зарядный ток.

Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.

Как заряжать аккумулятор шуруповерта без зарядного устройства

Без ЗУ обходятся при:

• монтаже USB-разъема;
• использовании автомобильного ЗУ;
• применении универсального зарядника;
• использовании стороннего электрооборудования.

С помощью USB

Для оснащения прибора разъемом USB необходимо подготовить:

• скотч;
• предохранитель на 10 А;
• краску;
• розетку 220 В;
• зарядник USB;
• изоленту;
• паяльник;
• разъемы.

Сначала разбирают шуруповерт. Рабочую часть ручки сверху отделяют, используя нож. Предохранитель устанавливают в отверстие, которое делают в корпусе. Провод припаивают к предохранителю и вставляют в ручку полученную конструкцию. Чтобы закрепить детали, можно использовать термопистолет.

Использование автомобильного зарядного устройства

Основным недостатком зарядки автомобильным ЗУ является переполнение аккумулятора. Батарея в электроинструменте отличается от свинцовой автомобильной АКБ своими характеристиками.

Для восстановления заряда применяют прибор с электронным регулятором напряжения и тока. При емкости батарейки 1,3 А*ч выставляют 150-650 мА.

Аппарат для автомобильной АКБ применяют для работы с высокими показателями тока зарядки, и необходимый показатель для заряжения шуруповерта может находиться вне рамок его функционирования. Чтобы ограничить ток, необходимо балластное сопротивление – лампа на 12 В, которую включают в цепь вместе с батареей. Без этой детали не рекомендуется использовать такой способ восстановления заряда АКБ.

Затем устройство включают в сеть и контролируют процесс восстановления емкости аккумулятора. Для начала потребуется 15-20 минут. Когда в заряженной батарее шуруповерта возникнет теплоотдача, ЗУ отключают.

Универсальные ЗУ

Для зарядки шуруповерта приобретают специальный универсальный прибор, которым можно заряжать и другую технику, работающую от аккумуляторов. Это может быть мобильное устройство или лабораторный источник. Такой вид аппаратов обладает преимуществами – универсальностью и большим количеством регулировок, предназначенных для выбора подходящего режима зарядки. Батарея восстанавливается за 1 час. В комплектацию входят зажимы-крокодилы и переходники на распространенные разъемы.

Использование внешнего источника тока

Применение внешних источников тока является не самым удобным способом восстановления емкости батареи шуруповерта. Если инструмент старый и покупать для его зарядки специальное оборудование невыгодно, тогда можно воспользоваться данным методом.

Сечение провода должно быть большим при низком напряжении, а при питании от сети в 220 В выбирают кабель с маленьким диаметром. При применении самодельных аппаратов следят за правильностью их подключения в соответствии с техническими характеристиками АКБ и режимом заряда батареи. При работе с внешним источником тока необходимо обеспечить безопасность, чтобы не испортить электроинструмент, окружающую обстановку и не навредить здоровью.

Использование шуруповерта позволяет значительно ускорить процесс установки крепежных элементов, где используются саморезы и шурупы. Особенно это актуально при больших объемах работы, когда ручной способ выглядит весьма устаревшим. Однако случаются ситуации, когда зарядное устройство к шуруповерту или поломалось, или забыто: в таких случаях приходится прибегать к одному из народных способов.

Способы зарядки источника питания

Если возникает вопрос, какзарядитьаккумулятор без зарядного устройства, то реализовать это можно несколькими способами.

Восстановление посредством зарядного агрегата от портативного компьютера

Не всегда можно воспользоваться вариантами, которые перечислены выше. Поэтому водители задаются вопросом, как зарядить автомобильный аккумулятор зарядкой от ноутбука?

Для этого потребуются определенные предметы:

• Провода, которые укомплектованы медными жилами.
• Зарядка.
• Резистор (допускается и использование лампочки).

Для подготовки схемы блока питания отзарядникавыводят провода для минуса, а также плюса. Отрицательный провод сосредотачивается снаружи, а положительный – внутри.

Подключение осуществляется по следующей схеме:

• Первым подводят к отрицательной клемме батареи минусовой провод.
• Резистор либо же производительная лампочка с установленными характеристиками, показателями вводят в подготовленный разрыв. Действия выполняются с учетом правил.

Специалисты рекомендуют в схему вводить резистор с требуемыми характеристиками, так как не будет проблем с изменением сопротивления.

С помощью такого способа можно зарядить аккумуляторную батарею полностью. Но процесс тщательно контролируется. На клеммах постоянно проверяется напряжение. Как только на вольтметре отображается 14 Вольт, процедура прекращается

Установить окончание процесса можно, обратив внимание на состояние электролитического состава

Использование зарядки от ноутбука

Если под рукой есть ноутбук, то можно воспользоваться его блоком питания для пополнения автомобильной батареи. Дополнительно понадобятся:

• лампочка или резистор нужного сопротивления;
• провода;
• инструменты.

От зарядки ноутбука нужно вывести два проводника. Следует подсоединить кабель внутрь штекера блока питания портативного компьютера для плюса, отрицательный провод сосредотачивается снаружи.

Собирают схему в следующем порядке:

• Минусовую клемму автомобильной батареи соединяют с выведенным от зарядки отрицательным проводом. Надежно закрепляют, чтобы обеспечить хороший контакт. От его качества зависит весь процесс подзарядки.
• В разрыв плюсового участка включают автомобильную лампочку или резистор. Сопротивление последнего выбирается в зависимости от требуемого тока зарядки. Для 2 А понадобится 10 Ом. Для регулировки времени заряда воспользуйтесь подстроечным резистором.
• Чтобы контролировать зарядный процесс, в схему последовательно включают амперметр. Но устройство для зарядки можно применять и в отсутствие измерительного элемента.

АКБ будет готова к работе, когда напряжение на ее клеммах станет равно 14 В. Лучше, если при этом будет «кипеть» электролит. Схему можно разбирать и пытаться запустить мотор.

После такой подзарядки батарея нуждается в обслуживании в нормальных условиях с наличием полнофункциональных приборов и инструментов.
