Как подключить пылесос к болгарке

Как использовать пылесос с болгаркой?

Пылесос соединяется с болгаркой посредством специального кожуха, который имеет отдельный патрубок для присоединения трубки

Так как во время работы основная функция пылесоса – это собирать вылетающий мусор, то важно соблюдать несколько важных правил:

Во-первых, пылесос не должен включаться позже, чем болгарка начнет процесс резки материала;
Во-вторых, после окончания работ болгаркой, пылесос должен отключаться спустя некоторое время, после того, как круг закончит вращаться.

Конструкционное исполнение некоторых моделей промышленных пылесосов предусматривает наличие отдельной розетки на корпусе агрегата и механизма автоматического включения/выключения пылесоса. Это значит, что как только оператор кнопкой запустит болгарку, тут же включится в работу и сам пылесос. Разумеется, что никакая пыль при этом мимо пылесборника не пролетит. Окончание работы болгаркой при подключении ее к промышленному пылесосу с системой автоматического пуска происходит по следующей схеме: при отключении болгарки(когда разрывается питающая цепь) пылесос продолжает работать еще некоторое время, после чего отключается. Это позволяет собрать остатки пыли, которая продолжает распространяться с вращающегося диска. Если пылесос не оборудован такой системой, то когда используется болгарка для подключения пылесоса подобные правила нужно выработать самостоятельно. Это поможет сэкономить время, деньги и силы на уборку по окончанию работ.

Во время параллельной работы болгарки и пылесоса необходимо постоянно следить за наполнением контейнера для мусора. Как правило, даже промышленные пылесосы с большим объемом пылесборника рано или поздно заполняются и требуют очистки. Некоторые модели промышленных пылесосов оснащаются системами полуавтоматической очистки емкости для сбора мусора, что в разы упрощает этот процесс и позволяет выполнять работу гораздо быстрее.

Пылеотвод из пластиковой канистры делаем самостоятельно

Самый простой и экономичный вариант сделать кожух для болгарки под пылесос — это использовать за основу пластиковую канистру. Чтобы реализовать такой вариант кожуха, понадобится взять соответствующего объема канистру. Обычно хватает одно- или пятилитровой канистры, но все зависит от размеров самого инструмента.

Принцип изготовления кожуха достаточно простой, и для его реализации требуется для начала подготовить чертеж, по которому изготавливается пылеотводящая насадка. При изготовлении нужно учитывать такие факторы:

Учитывается размер насадки, который зависит от глубины погружения режущего диска. Чем больше размер насадки, тем меньше глубина получаемого реза
Вырезаются отверстия необходимого диаметра в зависимости от размера втулки для установки устройства на валу электроинструмента и его закрепления
С одной стороны делается отверстие для закрепления устройства на валу электроинструмента. С другой стороны делать отверстие вовсе не обязательно, так как через него пыль может просачиваться, что снизит эффективность насадки
Горлышко канистры используется в качестве кронштейна для подсоединения шланга от пылесоса. Чтобы соединить горлышко канистры со шлангом от промышленного пылесоса, следует воспользоваться стяжкой или хомутом

Чтобы сделать такое приспособление, понадобится минимум затрат времени, усилий и средств. В итоге должно получиться устройство для отвода пыли при резке бетона, кафеля и дерева.

Подготовка к проведению ремонта и необходимые инструменты

Для перемотки статора понадобятся специальные инструменты:

молотки: деревянный, металлический;
круглогубцы и плоскогубцы;
стальная щетка;
штангенциркуль;
мегомметр;
электродрель;
линейка;
лак.

http:

Первый и самый важный этап – очистка статора от загрязнений. Старая обмотка удаляется из пазов. Все это можно сделать с помощью стальной щетки. Очистка проводится вручную с помощью стальных щеток, электродрелей. Также необходимо убрать старую изоляцию. Чтобы облегчить задачу, можно использовать трансформаторное масло. Его необходимо немного согреть и опустить в него устройство запуска. Такая мера позволит размягчить поврежденную изоляцию и упростить ее удаление. Для очистки также применяется слабый раствор каустика (температура – 80ºС), смешанного со сжатым воздухом.

После обработки статор нужно хорошо промыть водой и высушить. Состояние статора и стальных пакетов нужно хорошо проверить. Затем подтягивают стягивающие сердечник шпильки, пазы зачищают от заусенцев. Сопротивление изоляции измеряется с помощью мегомметра. Части сердечника, нажимных шайб и пазы покрываются лаком. Шайбы и пазы необходимо изолировать.

Облегчить дальнейшую работу может сопроводительная записка, где отображаются основные данные:

схема соединения фаз и их количество;
сопротивление катушки и фазы;
количество пазов и их размеры;
сечение обмотки, шаг катушек по пазам;
способ изоляции паза, количество междуслойных прокладок и их размеры.

Далее убирается оставшаяся лобовая обмотка и наматывается новая. Существует специальный шаблон для изготовления обмотки. Он закрепляется на оси, держащей 2 сделанные из металла пластины большого размера.

http:

Назначение кожуха

Как известно, у любой болгарки есть штатный защитный кожух. Его основная задача – защита оператора от летящих из-под инструмента частиц и от разлета обломков при возможной поломке диска. Если изготавливать кожух болгарки для подключения пылесоса своими руками, то штатный чехол, либо используют в качестве несущей основы, либо демонтируют с машины.

Кожух для подключения пылесоса к болгарке применяют во многих случаях.

«нарезка» штроба в бетоне;
шлифовка чернового покрытия стен или полов под последующую отделку;
резка отделочной плитки или строительных камней (кирпич, шлакоблок);
пиление древесины или других, не создающих искр материалов.

При очистке поверхностей от ржавчины;
Удаление старых лакокрасочных покрытий;
Шлифовка материала перед покраской.

Оба списка являются неполными, и необходимость одновременного применения болгарки и пылесоса определяется при планировании работ.

Модель из пластмассовой канистры

Прибор создают из старой пластиковой канистры подходящего размера. Для изготовления подбирают канистру такого размера, чтобы ее ширина была на 1-1,5 см шире рабочего органа УШМ. Чтобы подключить пылесос к болгарке с помощью такого устройства, необходимо приготовить инструменты и материалы.

Пластиковая канистра.
Отрезок пластика размером, равным размеру боковой стенки канистры.
1 хомут большого размера для закрепления кожуха на корпусе УШМ.
1 хомут среднего размера для фиксации на кожухе шланга от пылесоса.
4 самореза самой короткой длины, например, 3×10 мм.
Сапожный или сегментный нож.
Маркер.
Линейка.
Отвертка.

Изготовление начинают с очистки емкости от остатков хранившейся в ней жидкости. Маркером и линейкой размечают в центре одной из боковых стенок канистры отверстие, диаметром, равным диаметру штатной прижимной гайки болгарки. Вырезают отверстие и переносят его центр на другую боковину. На ней размечают отверстие, диаметр которого равен наружному диаметру посадочного гнезда опорного подшипника УШМ. У канистры отрезают торцевую стенку, противоположную той стенке, на которой размещена горловина канистры. Для большей прочности торцевую стенку можно не срезать полностью, а вырезать в ней «окно», отступив внутрь от каждого края торцевой стенки по 1-1,5 см.

Закрепление пылесборника из канистры на болгарке делают так: сняв диск и опорную шайбу, надевают кожух на УШМ той стороной, на которой вырезано отверстие под опорный подшипник. Далее, если позволяет высота гнезда опорного подшипника, на это гнездо надевают хомут и затягивают его. Стенка устройства оказывается зажатой между лицевой пластиной корпуса редуктора УШМ и хомутом. Если высота гнезда подшипника не позволяет закрепить «приспособу» хомутом, стенку бывшей канистры прижимают к корпусу редуктора и отмечают на ней места соприкосновения со стяжными болтами. Сняв кожух с машины, в отмеченных местах проделывают отверстия диаметром равным диаметру болтов. Выкручивают болты редуктора, и не разбирая его, одевают новое приспособление и уже вместе с ним, вкручивают на место болты. После закрепления приспособления на корпусе УШМ, надевают на место опорную шайбу, рабочий диск и закрепляют его гайкой. Оставшееся на лицевой стороне отверстие закрывают вырезанным из имеющегося пластика щитком, закрепив его на корпусе пылесборника саморезами.

К горловине бывшей канистры присоединяют шланг от пылесоса, закрепив его хомутом – инструмент готов к работе.

Перед началом работы, с наружной стороны на корпус устройства можно нанести ярким маркером леску, соответствующую косильной лески хода рабочего диска – контролировать ровность реза будет легче.

Пылеотвод из старой кастрюли

Если имеется в наличии листовая сталь, то ее можно использовать за основу при изготовлении пылеотвода для болгарки. При проведении таковых работ понадобится сварочный аппарат. Если же аппарата нет, то сделать насадку можно из старой алюминиевой кастрюли. Принцип изготовления устройства из алюминиевой кастрюли следующий:

За основу берется часть кастрюли с днищем. Днище выступает в качестве одной стороны насадки, а вторая сторона изготавливается путем изгибания боковых частей кастрюли
Для соединения листового алюминия рекомендуется использовать заклепки
Просверливается отверстие соответствующего диаметра в стенке пылесборника для закрепления на валу электроинструмента
Чтобы закрепить шланг от промышленного пылесоса, понадобится с наружной стороны в боковой стенке сделать отверстие, к которому закрепить горлышко от пластиковой канистры, бутылки или пластиковой трубки. Закрепить его можно к алюминиевому основанию при помощи резьбовых соединителей с шайбами
Надежность соединения шланга с насадкой обеспечивается металлическим хомутом

Принцип изготовления самодельной насадки простой, поэтому можно потренироваться делать кожухи из разных материалов. Если сделать насадку из двух частей — подвижной и неподвижной, то в итоге получится штроборез для проделывания канавок в бетоне.

Второй способ подключение пылесоса

Этот способ заключается в подключении к болгарке строительного пылесоса с помощью подручных средств.

Для этого понадобятся:

• полипропиленовый отвод для канализации диаметром 50мм, под 45 градусов;

• скотч армированный (для большей надежности);

• скотч малярный хорошего качества.

Описанные компоненты для этого способа можно заменить любыми подходящими аналогами.

Пошаговая инструкция

Всего пять несложных действий:

1) Кладем болгарку на пол, стол или др. так, чтобы она лежала диском вверх параллельно плоскости основания.

УШМ должна располагаться достаточно устойчиво.

2) Берем отвод плоскогубцами или каким-либо зажимом.

3) Включаем болгарку и буквально впиливаем патрубок вдоль корпуса, под кожухом УШМ, примерно на 3 см.

4) Берем армированный скотч, и плотно, в натяг, приматываем отвод к корпусу болгарки, с небольшим заходом (пару сантиметров) в пильный диск.

Патрубок должен быть зафиксирован основательно, чтобы держался абсолютно неподвижно.

5) Берем малярный скотч, и заклеиваем им открытую сторону кожуха, соединяя его с отводом.

Такая конструкция позволяет легко подключить строительный пылесос и пилить болгаркой без пыли.

Для подобных работ можно использовать только строительный пылесос.

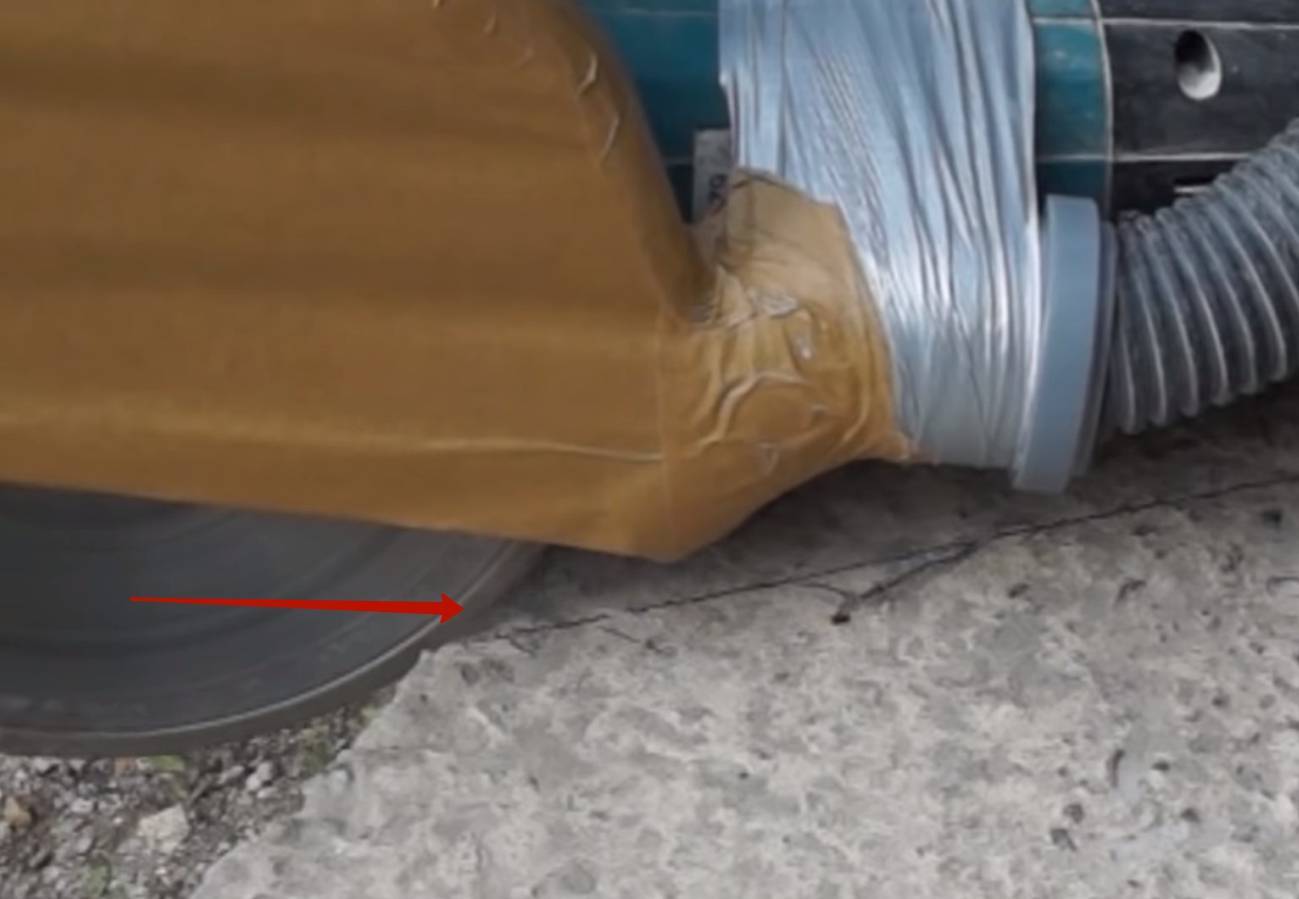

При пилении, диск следует заводить в обрабатываемый материал со стороны двигателя, ближе к патрубку.

Так вся пыль будет уходить через отвод в пылесос.

Пиление объектов производим двигателем вперед.

Техника безопасности

Подобная система пылеотвода не несет собой каких-либо серьезных конструкционных изменений в устройстве болгарки.

Мы лишь прикрепили патрубок к корпусу инструмента.

И малярным скотчем закрыли вторую часть кожуха, данный элемент может создать ложное впечатление о защищенности.

Малярный скотч рассчитан только на защиту от пыли.

Поэтому необходимо соблюдать все меры по технике безопасности при работе с УШМ.

При резке металла углошлифовальной машинкой возникают искры, а при обработке бетона, камня, гранита и прочих подобных материалов, происходит образование пыли. Если болгаркой резать древесину, то в процессе выполнения работ возникает большое количество стружки. Чтобы обработка бетона и дерева углошлифовальной машинкой выполнялась с минимальными засорениями, понадобится изготовить кожух для болгарки под пылесос. Такую насадку для режущего электроинструмента можно купить, но избежать расходов поможет самостоятельное изготовление приспособления.

Причины поломок

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Наиболее частой причиной выхода из строя статора болгарки является нарушение условий эксплуатации. Асинхронные двигатели обладают способностью сохранять обороты вне зависимости от величины действующей нагрузки. Это является одновременно и достоинством, и недостатком.

Возможность выполнить работу при больших нагрузках сопровождается перегревом инструмента, что способствует при длительной эксплуатации к возникновению неисправностей в обмотках ротора и статора. Под действием высокой температуры выгорает защитный слой изоляционного покрытия, что приводит к выходу электрических узлов из строя.

Причины образования пыли

Болгарка является универсальным инструментом. С ее помощью, используя различные насадки, можно резать металл, камень, керамогранит и плитку, обрабатывать древесину и прочие материалы. Но одним из недостатков является образование огромного количества пыли. Работы, вызывающие образование большого количества мелкого мусора:

Штробление пазов на стенах. Работы производятся по штукатурке, а цемент и песок имеют мелкую фракцию. Высота прохождения каналов находится на уровне полутора или двух метров. С такой высоты пыль равномерно оседает по всей площади помещения.
Шлифование деревянных конструкций. Перед окрашиванием или покрытием лаком деревянные изделия подлежат обязательному удалению волокон целлюлозы, которые образуются в процессе пиления. Целлюлоза тонкая, легкая и на протяжении длительного времени зависает в воздухе.
Удаление старого лакокрасочного покрытия. Перед нанесением свежей краски старую требуется удалить. Используется лепестковый наждачный круг. Снимаемая им краска получается мелкой.
Резка напольной и декоративной керамической плитки. Спеченная керамика имеет мелкозернистую структуру, и она проникает повсюду.
Циклевание паркета или деревянных полов. Выравнивание полов происходит за счет снятия верхнего слоя. Неровности имеют различную высоту и поэтому, кроме стружки, образуется много древесной пыли.

По окончании ремонта пыль приходится удалять из всех возможных щелей и полостей. Для защиты соседних помещений от строительной пыли, в дверных проемах устанавливаются защитные экраны из полиэтиленовой пленки или легкой ткани. Также используются специальные приспособления, которые можно изготовить самостоятельно.

https://youtube.com/watch?v=wop1TDftMj0

Для чего нужен кожух

Перед тем, как приступать к выполнению работ по обработке бетона и дерева, понадобится себе хорошо представить, что в итоге получится. При резке болгаркой происходит образование пыли, которая оседает не только в помещении, но еще и попадает в дыхательные органы человека. Именно поэтому выполнять работы инструментом следует исключительно в респираторе и защитных очках. Чтобы обезопасить помещение от избыточного количества пыли, понадобится работы проводить с применением специальной насадки, к которой подсоединяется шланг от пылесоса.

Применять насадку на болгарке следует в следующих случаях:

При штроблении бетона, кирпича, шлакоблока, шифера и прочих аналогичных материалов. Если штробление выполняется на этапе строительства, то оседание пыли в помещении не так опасно, как при проведении ремонта. При резке прочных материалов происходит их дробление, что вызывает формирование пыли, оседающей по всему помещению
Резка кафеля и керамической плитки — при обработке этих материалов также формируется пыль, которая особенно опасно для здоровья человека. Плитку резать можно специальными плиткорезами, и при этом не образуется пыль, но если работы выполняются углошлифовальной машинкой, то лучше установить специальную насадку
Обработка древесины — при пилении древесины образуется не только пыль, но еще и опилки, которые очень легко и быстро можно устранить с помощью кожуха, установленного на болгарке

Производители изготавливают специальные кожухи для УШМ с диаметрами дисков 125, 150 и 230 мм. Это самые распространенные виды режущих инструментов, поэтому именно под них производители выпускают специальные кожухи для отвода пыли.

Это интересно!Если нет промышленного пылесоса, то использовать бытовой для отвода пыли при работе болгаркой не рекомендуется.

О том, что кожух на УШМ нужен, мастера и специалисты в этом даже не сомневаются, так как достаточно один раз попробовать произвести резку бетона, чтобы убедиться в необходимости приобретения или изготовления пылесборника. Что лучше, купить или сделать своими руками кожух для сбора пыли на болгарку, здесь каждый должен решить самостоятельно. Ведь защитный кожух стоит относительно недорого, но чтобы вовсе избежать расходов, то насадку следует изготовить самостоятельно.

Рассмотрим применение УШМ в качестве плиткореза

Способов, как резать плитку без сколов, немного. Если исключить плиткорез и стеклорез, остается лишь болгарка со специальными насадками. Для плитки используются диски с алмазным напылением. Причем кромка диска должна быть сплошной, сегментированные круги увеличивают вероятность возникновения сколов. Обороты должны быть невысокими, иначе плитка может треснуть.

Иначе разрез раскрошится, и поправить ситуацию не удастся. При небольшой толщине плитки не обязательно резать насквозь. Просто сделайте щель по лицевой поверхности на небольшую глубину, а затем резким движением отломите плитку, уложив ее на ровную поверхность. Так же, как при использовании стеклореза. Направление вращения диска должно быть по ходу движения электроинструмента.

Плитка должна лежать на твердой ровной поверхности, и надежно закреплена. При наличии возможности – болгарку лучше вести по направляющей. Если при свободном положении инструмента у вас дрогнет рука – сколы неизбежны.

Бывалые мастера предварительно замачивают плитку в воде, и поливает место реза. Это уменьшает возможность появления сколов. Главное – чтобы брызги не попадали внутрь инструмента.

При наличии опыта и дополнительной оснастки можно резать плитку, погруженную в воду. Достаточно 3-5 мм слоя воды над поверхностью. При таком способе практически не бывает сколов, и отсутствует пыль. Но болгарку следует тщательно защитить от брызг при помощи отбойника.

Также можно непрерывно подавать охлаждающую жидкость к месту реза. Опять же, следите за тем, чтобы в инструмент не попала вода. При любом из выбранных способов, сначала следует потренироваться на испорченных кусках плитки, прежде чем приступать к чистовой работе.

Изготовление приспособления

С пылеотводом из кастрюли

Когда есть возможность найти старую кастрюлю из алюминия, то можно сделать пылеулавливатель без использования сварочного аппарата. Вырезается основная часть кожуха и хорошо подгоняется к угловой шлифовальной машинке. Выполняя эту работу, необходимо заранее точно рассчитать максимальную глубину проникновения режущего диска, потому что от этого напрямую зависит высота поперечного среза снизу.

Из другой части алюминиевой кастрюли вырезается посадочное место для крепления на болгарку. Примерять диаметр отверстия необходимо прямо на электроинструменте. Размер пылеотсоса обязан быть наиболее точным, чтобы кожух не смог соскочить от сильной вибрации при выполнении работ.

Подобным образом необходимо сделать патрубок для пылесоса. Выступающие края кожуха максимально аккуратно по единой линии нужно загнуть вовнутрь, чтобы закрепить боковую стенку, которую можно сделать из любого вида материалов. К примеру, стенку легко изготовить из тонкой металлической жести. Если есть желание, то стоит придать приспособлению более эстетичный вид, обработать места стыковки и покрасить эмалью.

Из пластиковой канистры

Далее будет рассмотрен еще один экономный вариант отвода пыли. У любого человека в кладовке можно найти пустую пластиковую тару от различных технических жидкостей. Эта тара отлично держит форму и ее довольно легко обрабатывать. А также подобная тара имеет удобный отводящий патрубок необходимого размера.

Сначала делается примерка, главной целью которой является обеспечение необходимой глубины погружения режущего диска. При помощи строительного ножа вырезаются нужные сквозные отверстия. Их диаметры выбираются таким образом, чтобы самодельная конструкция сохраняла свою жесткость. С обеих сторон стоит сделать специальные посадочные места. Это даст возможность менять направление вращения режущего диска.

Далее, шланг пылесоса необходимо состыковать с горлышком канистры и хорошо закрепить металлическим хомутом. Надежное крепление кожуха к угловой шлифовальной машинке осуществляется с помощью переходного кольца и металлического хомута. К сборке этого узла стоит подходить очень ответственно. Второе отверстие нужно плотно закрыть крышкой. При смене направления вращения режущего диска крышка переносится на другую сторону канистры.

Такие приспособления, изготовленные своими руками, отличаются низкой себестоимостью, но польза от них очень большая. Пылесос в комплекте с УШМ поможет выполнить практически любые виды работ в комнатах с наименьшими выделениями пыли. Чтобы циклевать древесину, необходима несколько другая форма насадки на болгарку. Однако она не сильно отличается от описанных выше изделий. Сделать ее можно такими же способами, применяя практически любые материалы.

Как сделать кожух для болгарки под пылесос лучшие способы

Достоинства самостоятельного изготовления насадки следующие:

Отсутствует необходимость тратиться на приобретение устройства
Возможность сделать устройство по своим требованиям
Не нужно ездить в поисках подходящего устройства

Вариантов изготовления кожуха на болгарку для пылесоса существует много, и при самостоятельном изготовлении вовсе не обязательно делать такую оснастку, которая уже придумана. Все зависит от личных способностей, возможностей, а также располагаемого материала, из которого планируется изготовление насадки. Чтобы облегчить работы по изготовлению кожухов, рассмотрим несколько вариантов того, как переделать УШМ под пылесос.
