Советы и рекомендации как заточить бензопилу в домашних условиях
Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.
Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.
Характерные черты использования механических станков
Станки с механическим управлением используют особые заточные круги. В число некоторых работ станка входит одна функция, с помощью которой можно настроить в фиксаторах цепь под необходимым углом.
Весьма зачастую подобное оснащение снабжается добавочными устройствами. Дозволяющими увеличить перечень возможностей оборудования, и прибавить результативность его труда.
Автоматизированное устройство располагает следующими техническими характеристиками:
- Мощность агрегата.
- Число оборотов вала шпинделя.
- Вес аппарата.
Цена такого оборудования находится в зависимости от технических параметров станка, его модели, изготовителя.
Стоимость подобного оснащения способна меняться в промежутке от 1400рублей до 20000 рублей. Достоинством устройства считается абсолютная автоматизирование процедуры ремонта пильного элемента.
Перед процессом работы с оборудованием человеку необходимо, только лишь аккуратно осуществить установку цепи в механизме и произвести его включение.
Большим минусом применения данного оснащения считается активный износ пильного элемента, что потребует учащенной её замены. В большинстве случаев, смену пильной детали требуется осуществлять уже после нескольких ремонтов.
Специфика использования ручного оснащения с целью ремонта цепной детали бензопилы
Устройства предназначенных для ремонта цепной пилы разделяют на два вида:
- Постоянные;.
- Передвижные, (мобильные);
Ручные машины по ремонту цепей классифицируются такими же техническими характеристиками, что и у автоматического оснащения. Единственное что можно исключить — это мощность двигателя и частота оборотов вала шпинделя.
Это можно объяснить тем, что все операции по ремонту ведутся кустарным способом. Стоимость такого механизма колеблется в промежутке от500 до 6000 рублей.
Достоинством подобного устройства считается его низкая стоимость, приобретение предельно высококачественного ремонта инструмента, неимение потребности подсоединения к сети. Его большим минусом считаются:
- Кропотливость выполнения действий;
- Долгая продолжительность выполнения операции;
- Потребность в получении навыка работы с данным оборудованием.
Применение машин с целью ремонта режущих элементов бензопил собственными руками призывает человека к способностям устанавливать рациональный ракурс и уровень точения, кроме того, при применении ручного аппарата необходимо вовремя прочищать звенья помощью сдавленного, (сжатого) воздуха.
По окончании работ необходимо на время, хватит и часа, оставить цепь в чистом машинном масле. При порядочном навыке работы с данным устройством, у него имеется возможность применить в качестве помощи для точки режущих кромок звеньев простой напильник. С большим опытом применения данного инструмента точивший приобретает высококлассную заточку режущих кромок.
Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи
Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.
Технология заточки
Конфигурация звена
Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.
Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.
- Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°.
- Задний угол верхнего лезвия — от 50 до 60°.
- Угол заточки верхней режущей части – от 25 до 35°.
Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции
Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости
Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.
Ручной способ
Набор для ручной заточки
При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.
Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.
Однако эта технология имеет ряд особенностей, который следует учитывать.
- Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм.
- Низкая скорость заточки.
- При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно.
- Небольшая стоимость набора – от 600 руб.
Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.
Электрический станок
Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.
Конструкция станка
Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.
Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.
Наименование модели станка | Стоимость, руб. |
Авангард МЗЦ-100/450 | 1700 |
Einhell BG-CS 85 E | 1990 |
Бригадир Professional GM4P | 2270 |
Тайга МЗ-600 | 4320 |
Если же станина есть в наличии – потребуется правильно подобрать комплектующие для нее:
- Электродвигатель должен быть рассчитан для работы от сети 220 В (50 Гц).
- Оптимальная мощность — от 250 до 600 Вт.
- Скорость вращения – 3000—6000 об/мин.
- Толщина абразивного круга – до 3,2 мм.
Установив электродвигатель, соответствующий этим параметрам, можно приступать непосредственно к заточке. Лучше всего регулировать положение абразива для каждого звена, так как зачастую степень деформации режущей части различна. Помимо этого точная настройка будет способствовать увеличению срока службы цепи.
Особенности геометрии
Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:
- Лопатка.
- Основное звено.
- Ограничитель глубины.
При этом лопатка зуба состоит из следующих элементов:
- Торцевое лезвие.
- Верхнее лезвие.
Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.
Зуб цепи бензопилы
Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.
Рейтинг лучших станков для заточки цепей бензопил
На отечественном рынке представлены различные модификации заточного оборудования от известных производителей и начинающих компаний. Ниже приведен рейтинг рассматриваемых приспособлений с учетом их характеристик и отзывов пользователей:
- Professional GM4P от «Бригадира». (3,3-3,5 тысячи рублей).
- SCS-85 Pro от «Садко» (2,5-2,8 тыс. руб).
- ТЭ-130 от «Протон» (от 2,3 тыс. руб).
- 590181 от «Орегона» (от 7,7 тыс. руб).
- Модель 220 от «Жука» (2,5-2,7 тыс. руб).
- Модификация С2001 от «Чемпиона» (6,7-6,8 тыс. руб).
- ЭЗС-130М от «Калибр Мастера» (от 2,5 тыс. руб).
- IKA-1 от «Ребир» (от 3,7 тыс. руб).
- СЗЦ-200 от «Вихря» (2,0-2,2 тыс. руб).
- EG180-C от «Рейзера» (2,1-2,2 тыс. руб).
- CSS-220 от «Стерна» (от 2,0 тыс. руб).
- CSS-180 от «Кратона» (2,1-2,2 тыс. руб).
Точим напильником
Первое что нужно для того, что бы наточить цепь, либо немного её подправить, это специальные напильники.
Напильник
Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.
Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.
Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.
Описание процесса заточки с помощью напильников
Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.
Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.
Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.
Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.
В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.
Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.
Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

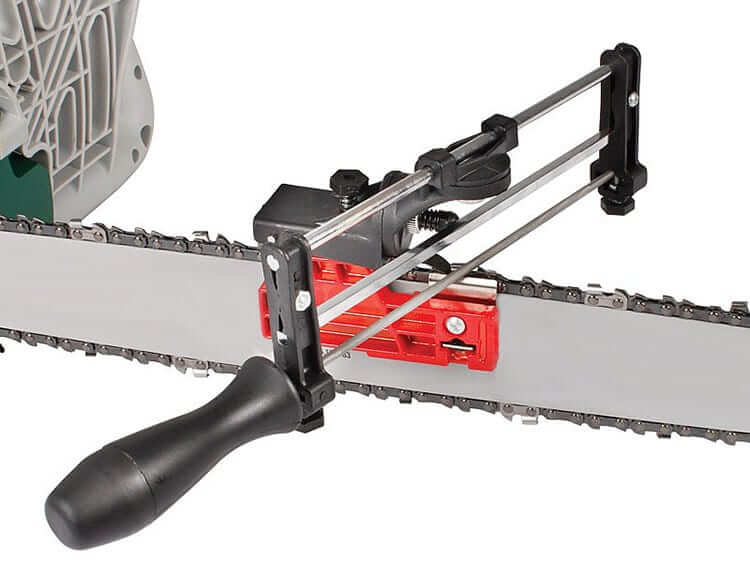

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.
Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.
Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.
Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.
Как правило, величина зазора корректируется с применением специальной плашки. Она устанавливается на цепь во время заточки, после чего стачивается ограничитель глубины.
Более подробно о том, как точить цепь бензопилы напильником, читайте здесь.
Технические параметры цепей бензопил
Следует учесть, что шаг цепи непосредственным образом влияет на производительность пильного инструмента. Поэтому для выполнения большого объёма работ рекомендуется выбирать цепь, имеющую максимально большие зубья.
Используя подобный инструмент, работу можно будет выполнить с меньшими силами и быстро.
Технические характеристики, на которые важно обращать внимание при выборе цепей для бензопил:
- интервал шага;
- количество звеньев;
- их толщина;
- планируемый вид и объём работ.
Самым маленьким считается шаг 1/4. Если бензопила оснащена цепью с таким шагом, то она годится для выполнения простейших бытовых задач. Она прекрасно справится с очисткой плодовых деревьев, но в то же время ей не под силу будет пилить дрова.
Продукция многих европейских и китайских производителей чаще всего имеет цепь с шагом 0,325 и 3/8. Цепь с подобным интервалом способна справиться с широким спектром работ, включая и удаление достаточно толстых деревьев, достигающих в диаметре более двух метров.
Шаги 0,404 и 3/4. Цепями с таким интервалом, как правило, оснащаются инструменты для промышленного применения. Выбирать цепь с шагом в пределах этого диапазона целесообразно в том случае, если пильный инструмент необходим для частой распиловки леса, а также заготовки толстых поленьев или выполнения работ по спиливанию деревьев.
По мере увеличения количества звеньев упрощается процесс пиления древесины. Таким образом, параметр, как число звеньев также нужно учитывать
Однако более важной характеристикой является их толщина, которая может иметь следующие значения: 1,1 мм; 1,3 мм; 1,5 мм; 1,6 мм
Если инструмент предназначен для бытового использования, то рекомендуется выбирать цепь, зубья которой имеют толщину 1,3 мм. Если покупатель ищет инструмент для лесозаготовки, то рекомендуется выбирать цепь с величиной зубьев 1,5 мм.
В тех случаях, когда бензопила по всем параметрам соответствует задачам, которые необходимо решать, однако, при этом наблюдается падение производительности, то можно сделать вывод, что причиной этого является затупление цепи. Если плохая работа связана с другими проблемами, то единственным правильным решением будет купить новую цепь.
Шаблон для заточки цепи бензопилы
Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).
Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°
Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.
Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.
Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы
Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке
В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба
Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба
Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.
Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.
Рисунок 5 – Комплект заточного инструмента и приспособлений
Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.
Мастеру в помощь: заточка пилы
Каждый слесарь, который имеет в своем распоряжении неотъемлемый инструмент – пилу, знает, как важно, чтобы она была хорошо заточена. Вот, например, если сравнить две пилы, старую и новую
Новая пилит быстро, стружка из-под нее получается крупная и, соответственно, дело продвигается быстро. А вот старая пилит медленно, тяжело, стружка из-под нее получается мелкая, а дело движется трудно, долго. Но и старую пилу можно заточить так, что и от новой не отличишь. А как – читайте в нашей статье.
Самый простой способ заточить пилу – отнести ее к профессионалу. Но услуги такового стоят достаточно дорого. Правда, можно попробовать заточить пилу и самостоятельно, в домашних условиях.
Затачиваем дисковую пилу
Заточить дисковую пилу можно и своими руками. Дело это не сложное.
- Сначала полотно пилы надо зажать в специальных тисках. Они могут быть сделаны либо из дерева, либо из металла.
- Затем начинается сама заточка. Сначала надо работать с одной стороной пилы, а затем уже с другой, т.е. затачивать каждый отдельный зубец в отдельности, постоянно переворачивая пилу, не стоит.
- Для того, чтобы зубья были острее, у их вершины стачивать металл нужно несколько интенсивнее, чем у основания.
Совет! Нельзя проверять остроту пилы пальцами. Во-первых, это небезопасно. В-вторых, на металле останется незаметная для глаза пленка из жира. Напильник будет просто скользить по ней, не делая свою работу. Заточка пилы приостановится до тех пор, пока вы не снимите пленку с пилы.
Затачиваем ножовку
Для того, чтобы заточить ножовку, понадобится трехгранный напильник. С его помощью можно достаточно хорошо наточить ножовку. Главное правило в работе – точить нужно только режущую часть инструмента. Углы заваливать нельзя!
Совет! При работе используйте только новый, или хотя бы чистый напильник. Старым вы можете не только не заточить ножовку, но и даже испортить ее.
Совет! Не затачивайте каждый зубчик на ножовке в отдельности. Сначала заточите одну сторону ножовки, а потом другую. При таком методе нужно будет точить ножовку поочередно только в четырех направлениях и не совершать лишних утомительных движений.
Затачиваем бензопилу
Эффективность работы бензопилы тоже на 80% зависит от того, как хорошо она заточена. Тупая бензопила – плохая помощница. Пыли с такой пилой будет много, а вот толку мало. И мощность пилы уж тут не выручит, выручит только заточка.
Если вы используете пилу каждый день в течение нескольких часов, затачивать ее придется раз в сутки. Профессионалы занимаются заточкой пилы порой даже два раза за сутки.
Но если вы используете бензопилу редко, вам достаточно затачивать ее лишь по мере необходимости. При этом лучше не пытаться точить пилу самостоятельно в домашних условиях. Обратитесь к мастеру – он сделает работу лучше и быстрее.
Обзор популярных точилок
В продаже имеется большое количество станков для заточки цепей, которые, по сути, отличаются только названием и фирмой производителем. С технической точки зрения, большинство станков которые можно встретить в продаже практически ни чем не отличаются. Это касается только бытовых моделей, в ценовой категории до 4000-5000 рублей.
Кратон CSS-180
Основные характеристики станка:
- мощность 180 ватт;
- угол поворота направляющей для цепи, 35 градусов в левую и правую сторону;
- рабочее напряжение 220 вольт;
- диаметр посадочного отверстия диска 10 мм;
- максимальный диаметр круга 100 мм;
- частота вращения 3000 об/мин.
Станок оборудован прозрачной пластиковой защитой. Основание устойчивое, литое из сплава алюминия.
Отличается малыми габаритами и весом. Собран в России, но детали поставляются из Китая. Данная модель относится к бытовым, а значит, не предназначена для выполнения больших объемов работ. Стоимость в пределах 3000 рублей. Аналогичные станки можно встретить под брендами Калибр, Вихрь, Rezer, Орегон.
ANAB X1
Профессиональный автоматический аппарат ANAB X1 имеет следующие характеристики:
- мощность заточного двигателя 0,3 кВт;
- пневматика 6 бар;
- питание 220 вольт;
- угол заточки 35 градусов;
- угол поворота 28 градусов;
- шаг затачиваемых цепей 1/4″, 325″, 3/8″, 404″.
Ниже можно посмотреть видео о том, как работает станок ANAB X1.
