Что это такое?
В болгарках с регулятором скорости применяют коллекторные двигатели с последовательным возбуждением. Они могут работать на постоянном или переменном токе. Двигатель такого типа легко регулируется изменением тока в цепи.
Благодаря тому, что современные регуляторы используют ключевое импульсное управление, они греются очень незначительно и могут быть встроены в корпус даже малогабаритного инструмента. Для регулирования используется потенциометр, ручка которого выводится на рукоятку машины.
Зачем контролировать скорость движения диска?
Различные скорости резания или шлифования требуются по физическим свойствам материалов, с которым работают. Так, высокая скорость при небольшом давлении требуется при резке твердых материалов, которые иначе могут крошиться или раскалываться. Мягкие материалы, нестойкие к действию тепла (термопласты, дерево), наоборот, требуют малой скорости:
- керамика: 10000 об/мин;
- металл: 8000 об/мин;
- твердые пластики: 5000 – 8000 об/мин;
- дерево: 3000 – 5000 об/мин;
- мягкие пластики: менее 2000 об/мин.
Все профессиональные инструменты снабжены стабилизированным регулятором скорости, но недорогие бытовые УШМ, мощностью менее 1200 Вт, не всегда дополняются им. В этой статье поговорим о том, как сделать такой регулятор самостоятельно, чтобы уменьшить обороты.
Виды неисправностей электрической и механической частей дрели
Ремонт датчика движения своими руками
Наиболее распространенными проблемами с электрической составляющей являются случаи, когда дрель искрит на щетках вследствие их значительного стачивания или износа. Прибор с сильно износившимися щетками не включится вообще. Признак проблем с двигателем – отсутствие знаков его включения (звук, вибрация и прочее). У дрели с регулировкой оборотов могут перестать функционировать реверс и управление скоростью.
Механические неисправности – поломка подшипника или редукторного механизма, выход вала из строя. Проявляются они гудением, периодическими остановками прибора, замедленным вращением. Иногда возникают проблемы с патроном: трудности при отсоединении сверла, выкручивания патрончика относительно вала.
Для чего вообще регулировать скорость вращения диска болгарки?
- При резке металла разной толщины, качество работы сильно зависит от скорости вращения диска. Если резать твердый и толстый материал – необходимо поддерживать максимальную скорость вращения. При обработке тонкой жести или мягкого металла (например, алюминия) высокие обороты приведут к оплавлению кромки или быстрому замыливанию рабочей поверхности диска;
- Резка и раскрой камня и кафеля на высокой скорости может быть опасной. К тому же диск, который крутится с высокими оборотами, выбивает из материала мелкие куски, делая поверхность реза щербатой. Причем для разных видов камня выбирается разная скорость. Некоторые минералы как раз обрабатываются на высоких оборотах;
- Шлифовальные работы и полировка в принципе невозможны без регулирования скорости вращения. Неправильно выставив обороты, можно испортить поверхность, особенно – если это лакокрасочное покрытие на автомобиле или материал с низкой температурой плавления;
- Использование дисков разного диаметра автоматически подразумевает обязательное наличие регулятора. Меняя диск Ø115 мм на Ø230 мм, скорость вращения необходимо уменьшить практически вдвое. Да и удержать в руках с 230 мм диском, вращающимся на скорости 10000 об/мин практически нереально;
- Полировка каменных и бетонных поверхностей в зависимости от типа используемых коронок производится на разных скоростях. Причем при уменьшении скорости вращения крутящий момент не должен снижаться;
- При использовании алмазных дисков необходимо уменьшать количество оборотов, так как от перегрева их поверхность быстро выходит из строя. Разумеется, если ваша болгарка работает только в качестве резака для труб, уголка и профиля – регулятор оборотов не потребуется. А при универсальном и разностороннем применении УШМ он жизненно необходим.
Как правило, бюджетные угловые шлифовальные машины (УШМ), в народе называемые болгаркой, не имеют в своей конструкции регулируемые электронные модули, к которым относятся регулятор оборотов двигателя и плавный пуск. Владельцы таких болгарок со временем начинают понимать, что их отсутствие резко снижает функциональность инструмента. В этом случае можно произвести доработку УШМ, установив на нее самодельные приспособления.
При подаче питания на двигатель шлифмашины происходит скачкообразное повышение оборотов
с нуля до 10 тыс. и более. Кто работал УШМ, хорошо знают, что порой сложно удержать ее в руках при запуске, особенно, если установлен алмазный диск большого диаметра.
Также во время запуска огромная нагрузка прилагается к обмотке ротора и статора электромотора. Поскольку в болгарке установлен коллекторный двигатель, то он стартует в режиме короткого замыкания: электромагнитное поле уже “пытается” провернуть ротор, но он еще некоторое время остается неподвижным, поскольку сила инерции не дает это сделать. В результате в катушках двигателя резко повышается пусковой ток. Несмотря на то, что производитель вложил некий запас прочности для катушек, учитывая перегрузки при старте, рано или поздно изоляция не выдерживает, что приводит к межвитковому замыканию.
Кроме проблем с запуском, отсутствие регулировки оборотов вызывает некоторый дискомфорт. Например, регулятор оборотов болгарки может пригодиться при определенных видах работ
- при шлифовке или полировке каких-либо поверхностей;
- при установке инструмента большого диаметра;
- для резки некоторых материалов.
Кроме того, при обдирочных работах корщетками велика вероятность заклинивания проволоки в какой-либо щели. Если обороты шпинделя были большими, то болгарку может просто вырвать из рук.
Если к УШМ подключить регулятор мощности (оборотов) с модулем плавного пуска, то все вышеописанные проблемы исчезнут, увеличится срок службы аппарата и повысится безопасность его использования.
Делаем регулятор частоты вращения
Электрическая болгарка невозможна без регулятора частоты вращения, чтобы существовала возможность понизить число оборотов.
Схема регулятора с точки зрения физики выглядит так
- Резистор – R1;
- Подстроечный резистор – VR1;
- Конденсатор – C10;
- Симистор – DIAC;
- Симистор – TRIAC.
Электронный регулятор бывает не только встроенным, но и выносным для удобства. В болгарках фирмы Bosch электроника устанавливает число оборотов от почти 3 тысяч до 11,5 тысяч. Нет нагрузки на мощности счетчика, учитываются все показатели. Снизить количество оборотов и повысить их не затруднит инструмент. Регулируемые частоты вращения просто необходимы при любой работе болгаркой.
Для чего болгарке плавный пуск и регулятор оборотов?
В современных углошлифовальных машинах используют 2 необходимые опции, увеличивающие характеристики и безопасность оснащения:
- регулятор оборотов (частотный преобразователь) – устройство, предназначенное для преобразования числа оборотов мотора в разных режимах функционирования;
- устройство плавного пуска – схема, которая обеспечивает неторопливое наращивание оборотов мотора от нулевой отметки до предельного значения при подключении агрегата.
Используются в электромеханическом оборудовании, в структуре которого практикуется электромотор переменного тока с коллектором. Содействуют снижению изнашивания мехчасти агрегата при включении. Уменьшают нагрузку на электрические компоненты машины, вводя их в работу плавно. Как выявили изучения качеств материалов, особенно сильная выработка соприкасающихся узлов производится в процессе внезапного перехода из неподвижного состояния к быстрой активности. Например, один пуск ДВС в автомашине равняется по изнашиванию поршня и группы уплотняющих колец к 700 километрам пробега.
При подаче электропитания совершается скачкообразный переход от неподвижного состояния до вращения круга со стремительностью 2,5-10 тысяч оборотов за 60 секунд. Тому кто пользовался угловой шлифмашиной, отлично известно чувство, что инструмент прямо «вылетает из рук». Как раз в этот миг и случается большая часть аварий, сопряженных с мехчастью агрегата.
Обмотки ротора и статора ощущают не меньшую нагрузку. Электромотор переменного тока с коллектором запускается в режиме короткого замыкания, ЭДС уже выталкивает вал вперед, однако сила инерции еще не дает возможность ему вертеться. Зарождается скачок пускового электротока в катушках электродвигателя. Несмотря на то что по конструкции они разработаны для подобной работы, со временем приходит мгновение (к примеру, при перепаде напряжения в электросети), когда изолятор обмотки не способен выдержать и проистекает замыкание между витками.
При введении в электросхему инструментария схем приспособления плавного пуска и перемены частотности вращения мотора все вышеописанные неприятности самопроизвольно пропадают. Помимо всего, решается вопрос внезапного и значительного снижения напряжения в общей электросети во время пуска инструмента. Отсюда понятно, что бытовые электроприборы не подвергнутся опасности выхода из строя. А автоматические выключатели на электросчетчике не станут срабатывать и выключать ток в квартире либо доме.
Схема плавного пуска применяется в углошлифмашинах среднего и высокого ценового сегмента, узел регулирования оборотов – все больше в профессиональных модификациях болгарок. Регулирование оборотов дает возможность подвергать обработке угловой шлифмашиной мягкие материалы, осуществлять деликатное шлифование и полировку, так как на больших оборотах дерево либо краска попросту сгорят. Вспомогательная электросхема повышает цену инструментария, но продлевает срок эксплуатации и степень безопасности при использовании.
Что это за функция, принцип работы, электрическая схема, плюсы УШМ с регулятором
Большинство моделей болгарок не имеют встроенного регулятора оборотов, как на пылесосах. Такие устройства работают только на максимальной скорости вращения. Однако если встроить в них специальный регулятор, человек сможет понизить обороты до такого уровня, чтобы можно было более качественно обрабатывать тот или иной материал.
Для какой цели УШМ невысокие обороты
Многих людей интересует, для чего нужно регулировать обороты на болгарке. Чаще всего люди решают уменьшать скорость вращения круга, чтобы более бережно обрабатывать пластик или древесину.
Также при пониженной скорости возрастает безопасность использования такого электроинструмента. Дело в том, что при небольших оборотах болгарка меньше вибрирует и намного лучше сидит в руке.
Для чего болгарке плавный пуск и регулятор оборотов
Регулятор вращения — позволяет самостоятельно устанавливать обороты во время использования электроинструмента
В современных моделях углошлифовальных устройств применяются две технологии, которые увеличивают безопасность и характеристики электроинструмента:
- Регулятор скорости вращения. Это устройство устанавливается для того, чтобы человек смог переключать режимы работы мотора.
- Плавный пуск. Чаще всего данная функция встречается в дорогих моделях от Диммер. При использовании плавного спуска работа мотора будет постепенно увеличиваться от нулевой отметки до максимального значения.
Вышеперечисленные технологии очень полезны. Дело в том, что с их помощью удается снизить изнашиваемость инструмента и увеличить срок его работы. Поэтому людям, которые решили приобрести себе болгарку, рекомендуется искать модели со встроенным плавным спуском и регулятором вращения.
Схема подключения без регулятора мощности
Схема подключения — может понадобиться во время подсоединения модуля настройки мощности
Люди, которые решили самостоятельно подключить устройство для настройки оборотов, должны заранее ознакомиться со схемой болгарки. Это поможет понять, как в ней все устроено.
Главным элементом всей схемы является статор. У него есть две на связанные между собой обмотки. Они подключены к источнику напряжения через отдельный выключатель. Именно в нем установлена кнопка пуска, которая отвечает за начало работы болгарки.
Каждая из имеющихся обмоток подключена к графитовым щеткам при помощи специальных контактов, которые надежно соединены с поверхностью коллектора. При этом концы обмотки подключены к коллекторным ламелям. В результате этого получается замкнутая электрическая цепь.
Достоинства универсальных УШМ
УШМ (болгарка) METABO WEV 10-125 Quick 600388000 (в коробке). Фото 220Вольт
Не всегда обычной болгаркой без дополнительных опций удается решить задачу по обработке некоторых видов материалов, рабочий инструмент не приспособлен для эффективной работы на оборотах, которые выдает болгарка без регулятора скорости. Особенно остро проблема выбора нужных режимов стоит перед пользователями, занимающимися шлифовкой, зачисткой, полировкой различных материалов. Для выполнения работ иногда приходится искать другой инструмент с подходящими характеристиками.
Универсальность УШМ с регулировкой числа оборотов как раз состоит в возможности задавать самостоятельно скорость вращения, например, кордщеток при зачистке. При выполнении шлифовальных операций увеличивается пятно контакта между рабочим инструментом и обрабатываемой поверхностью, что требует применения болгарок повышенной мощности. Такие болгарки с установленными на них дополнительными опциями выполняют практически любой вид работ с различными материалами.
Как сделать регулировку для УШМ в домашних условиях, самодельные варианты
Относительно простую схему регулировки на полупроводниковых приборах некоторые пользователи, имеющие навык работы с электротехническими технологиями, могут сделать самостоятельно. Однако, она не сможет эффективно подстраивать силу тока при снижении оборотов, и величина крутящего момента на рабочем валу может быть недостаточной. Это не будет большим препятствием при проведении работ по полировке, резке тонколистового металла или обработке мягких материалов (пластика и подобных ему).
Если изготовление схемы собственными руками вызывает затруднения или характер работ с болгаркой, например с камнем или керамикой, требует использовать более сложную систему с микросхемой, возможен вариант приобретения готового блока и установки его на болгарку.
Авторы представленных ниже видео предлагают свои подходы к решению оснастить болгарку регулировкой оборотов.
Стандартный диммер для изменения яркости освещения нашел применение в эксплуатации болгарки в следующем видео.
Важно: мощность диммера должна быть минимум не меньше мощности болгарки. Качество полировальных работ и меньшее количество выделяемой пыли при их проведении определяют целесообразность доработки электрической части болгарки с использованием стандартного диммера
Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя.
Управление частотой вращения некоторых электрических инструментов можно осуществлять не только вручную с помощью поворотного колесика. Некоторыми устройствами удобнее управлять с помощью педалей. В следующем видео автор демонстрирует такой способ управления. Здесь взят регулятор оборотов выполненный в виде педали со швейной машинки и адаптирован для управления электрическим лобзиком. Ничего не мешает сделать такой вариант управления болгаркой, однако необходимость этого должна быть обоснована характером проводимых работ.
Без потери мощности
Регулятор, который изменяет обороты, не теряя мощности, самостоятельно изготовить практически невозможно. Такие устройства с обратной связью по отслеживанию величины оборотов и корректировкой на их основании силы тока выпускаются только производителями болгарок. Изготовить или установить самостоятельно можно только регуляторы на полупроводниковых схемах, которые не гарантируют 100% сохранения мощности при изменении частоты вращения шпинделя болгарки.
Как уменьшить/увеличить скорость вращения диска
Готовую недорогую китайского производства плату можно смонтировать, как сделал автор следующего видео, в отдельном пластиковом корпусе, подключенного к кабелю с вилкой и установленном на нем розеткой. Подключив вилку к электрической сети, а болгарку к нему через розетку, можно изменяя регулировочным колесиком величину переменного сопротивления, устанавливать на УШМ требуемые обороты. Полировка поверхности таким электроинструментом будет производиться намного качественнее.
Как поставить, подключить
Пользователи болгарок придумали много разных способов компоновки регулятора оборотов и болгарки, для которой он предназначен. Он может находиться в качестве автономного элемента вне корпуса болгарки, так и встраиваться внутрь. Ниже представлены видео с такими вариантами.
В качестве внешнего управляющего устройства в следующем видео автор использует переноску с кнопкой включения/выключения. Как раз вместо этой самой кнопки вставляется готовая китайская плата на полупроводниках. Технология электромонтажных работ выполнена на хорошем техническом уровне. Такую переноску будет удобно использовать во время выполнения болгаркой работ, требующих применения низких оборотов.
Разместить дополнительные устройства внутри корпуса болгарки бывает достаточно сложной проблемой. Часто требуется принятие нетривиальных решений, как, например, в следующем видео. Здесь, чтобы поместить плату с регулировкой оборотов и плавным пуском, пришлось поменять кнопки, задействованные в работе рычага включения/выключения. В освободившееся пространство удалось разместить симистор с радиатором охлаждения регулятора оборотов и плату с микросхемой плавного пуска болгарки.
Как отключить, убрать датчик напряжения
В следующем видео у автора на одной из моделей болгарки вышел из строя регулятор оборотов. Попытки его отремонтировать не увенчались успехом. Автор описывает, как можно убрать поломанный регулятор и собрать электрическую схему без него (просто подключить обмотки статора напрямую через выключатель). Болгарка будет функционировать, только на одних лишь максимальных оборотах.
Основные неисправности болгарки и их причины
По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.
Болгарка не включается
Причины того, что УШМ не включается, могут быть следующие:
- неисправна электрическая вилка;
- неисправен электрический кабель;
- сломалась кнопка запуска;
- нарушен контакт между кабелем питания и кнопкой;
- обрыв контактного провода электрощетки;
- сильный износ электрощеток;
- выход из строя обмоток ротора или статора.
УШМ не развивает обороты
Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.
- Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
- Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
- Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
- Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.
Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.
Электродвигатель греется
Причины того, что греется болгарка, могут быть следующие.
- Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
- Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
- Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.

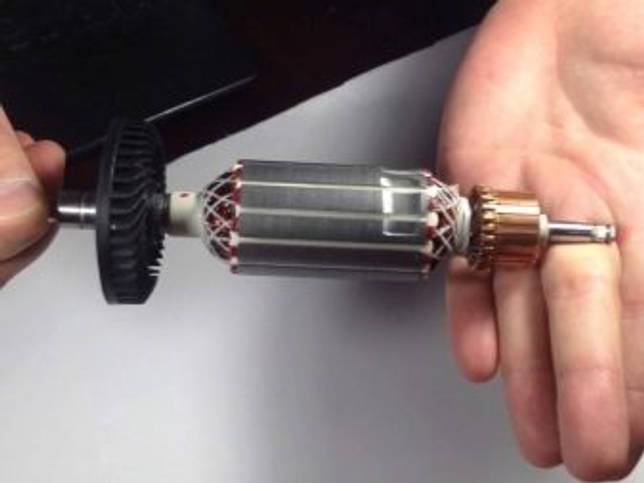

- Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
- Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

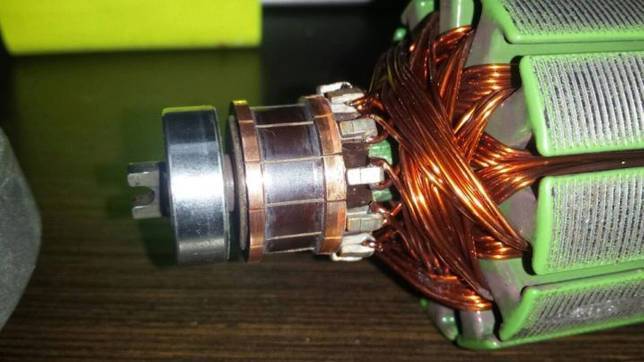

Болгарка искрит
Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.
- Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
- Нарушился контакт между коллекторными пластинами и обмоткой.
- Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
- Разбалансировка ротора двигателя.
- Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
- Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
- Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
- Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
- Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
- Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.
Как подключить регулятор на болгарку для уменьшения или увеличения оборотов
Хорошая болгарка есть у каждого мастера. Она популярна среди профессионалов и в любом домашнем хозяйстве по причине удобной работы и многозадачности. Инструмент задуман, как шлифовальная машина, но его уникальный угловой редуктор сделал этот прибор самой популярной пилой. При установке соответствующих дисков, УШМ пилит и режет различные материалы, шлифует и полирует поверхности, с легкостью проникая в труднодоступные места.
Поскольку материалы для резки и шлифовки попадаются разной твердости и текстуры, то и скорость вращения диска при их резе должна отличаться. Иначе, режущий круг свою задачу не выполнит или, того более, заклинит в материале в самый неподходящий момент и приведет к выходу из строя двигатель.
Идеальный вариант — модель, у которой производителем встроен регулятор оборотов. Купить болгарку с регулировкой оборотов – лучшее решение.
Изготовление регулятора оборотов для болгарки своими руками
Самый простой регулятор можно собрать своими руками. Те домашние мастера, которые понимают толк в электрических схемах, вполне могут изготовить регулятор оборотов по простой схеме на полупроводниках.
Способов, как сделать регулятор и внедрить этот блок в инструмент, есть несколько, его можно установить и вовнутрь корпуса, и присоединить внешне, отдельным элементом. В любой установке он сможет регулировать обороты.
Внешнюю плату также можно смонтировать в отдельной пластмассовой коробке, оснастив ее вилкой и розеткой. По факту это та же переноска пускового тока, через нее включают УШМ, а колесиком на коробке регулируют обороты. Получается отличная машинка для полировки.
Этот способ сложнее, зато дает возможность разместиться в корпусе, что компактно и удобно.
- Перед тем, как установить схему, нужно заменить клавиши, включающие инструмент в сеть.
- Освободится место. Сюда нужно поставить электронные ключи — симистор или тиристор для переключения скоростей вращения.
- Можно подключить и микросхему плавного пуска, что даст возможность избежать рывка на старте.
Для каких задач необходима регулировка
Болгарки с регулятором оборотов применяются:
- При шлифовке и резе очень тонких листов (металла или пластика). В этом случае нужно снизить обороты почти до нулевого значения оборотов. Крутящий момент должен быть рассчитан так, чтобы материал не плавился.
- Для резки плитки, керамики, искусственного или натурального камня. В начале реза нужно увеличить скорость вращения, затем снизить, и в конце снова усилить обороты, чтобы не появились сколы и трещины.
- При работе с дисками с алмазным напылением. С ними лучше резать на низких оборотах, так не происходит сильный нагрев, и можно дольше работать.
- Во время работы с полировочными насадками, особенно при финишной полировке.
Плюсы и минусы регулятора, сделанного своими руками
Плюс в том, что ваша угловая шлифовальная машинка получит дополнительные функции. Вы сможете изменять скорость вращения диска, понижать и повышать обороты.
Но домашняя технология имеет и несколько минусов:
- Сильно греется, поэтому нагрузку долго давать нельзя. Рекомендуется режим работы с периодическими выключениями, чтобы машинка остыла.
- Потеря мощности. Полупроводниковые регуляторы неплохо корректируют силу тока и отлично меняют частоту вращения шпинделя. Но при этом, к сожалению, мощность инструмента падает. Только заводской регулятор мощности, установленный производителем, сохраняет мощность двигателя на 100%.
Стоит заметить, что падение мощности актуально лишь при работе с камнем и керамической плиткой
А при выполнении разреза тонколистных материалов, где очень важно понизить число оборотов, потеря мощности практически незаметна
Использование
Существует ряд рекомендаций для правильного использования болгарки с электронным блоком. При запуске инструмента дайте ему разогнаться до установленных оборотов, не спешите резать что-либо. После выключения повторно запускайте его через несколько секунд, чтобы успели разрядиться конденсаторы в схеме, тогда повторный пуск будет плавным. Регулировать скорость можно во время работы болгарки, медленно поворачивая ручку переменного резистора.
Болгарка без регулятора оборотов хороша тем, что без серьёзных затрат вы можете сами сделать универсальный регулятор оборотов для любого электроинструмента. Электронный блок, вмонтированный в отдельную коробку, а не в корпус шлифовальной машины, можно использовать для дрели, бормашины, циркулярной пилы. Для любого инструмента с коллекторным двигателем. Конечно, удобнее, когда ручка регулятора находится на инструменте, и не нужно никуда отходить и наклоняться, чтобы её повернуть. Но тут уже вам решать. Это дело вкуса.
Если среди вашего инструментария имеется старая болгарка, не торопитесь избавляться от нее. Задействовав простенькую электросхему, инструмент можно усовершенствовать, добавив ему опцию корректировки частоты вращения. За счет обычного управляющего устройства, которое можно создать своими руками в течение нескольких часов, функции инструмента существенно расширятся. Понизив количество вращений за единицу времени, углошлифовальную машинку можно использовать как заточной и шлифовочный агрегат для разных типов материалов. Появятся дополнительные возможности для использования вспомогательных оснасток и насадок.
Для чего вообще регулировать скорость вращения диска болгарки?
- При резке металла разной толщины, качество работы сильно зависит от скорости вращения диска.
Если резать твердый и толстый материал – необходимо поддерживать максимальную скорость вращения. При обработке тонкой жести или мягкого металла (например, алюминия) высокие обороты приведут к оплавлению кромки или быстрому замыливанию рабочей поверхности диска; - Резка и раскрой камня и кафеля на высокой скорости может быть опасной.
К тому же диск, который крутится с высокими оборотами, выбивает из материала мелкие куски, делая поверхность реза щербатой. Причем для разных видов камня выбирается разная скорость. Некоторые минералы как раз обрабатываются на высоких оборотах; - Шлифовальные работы и полировка в принципе невозможны без регулирования скорости вращения.
Неправильно выставив обороты, можно испортить поверхность, особенно – если это лакокрасочное покрытие на автомобиле или материал с низкой температурой плавления; - Использование дисков разного диаметра автоматически подразумевает обязательное наличие регулятора.
Меняя диск Ø115 мм на Ø230 мм, скорость вращения необходимо уменьшить практически вдвое. Да и удержать в руках болгарку с 230 мм диском, вращающимся на скорости 10000 об/мин практически нереально; - Полировка каменных и бетонных поверхностей в зависимости от типа используемых коронок производится на разных скоростях. Причем при уменьшении скорости вращения крутящий момент не должен снижаться;
- При использовании алмазных дисков необходимо уменьшать количество оборотов, так как от перегрева их поверхность быстро выходит из строя.
Разумеется, если ваша болгарка работает только в качестве резака для труб, уголка и профиля – регулятор оборотов не потребуется. А при универсальном и разностороннем применении УШМ он жизненно необходим.
Руководство по эксплуатации устройства
Основное правило при эксплуатации болгарки с самодельным регулятором оборотов — соблюдение режима работы и отдыха. Дело в том, что двигатель, работающий на «отрегулированном» напряжении, особенно сильно греется
При шлифовании на пониженных оборотах важно делать частые перерывы, чтобы обмотки коллектора не сгорели
Также крайне не рекомендуется включать инструмент, если регулятор оборотов выставлен на минимум — пониженного напряжения не хватит на прокрутку ротора, ламели коллектора останутся в режиме короткого замыкания, обмотки начнут перегреваться. Открутите переменный резистор на максимум, затем, включив УШМ, снизьте обороты до нужной величины.
Кроме того, следует понимать, что регулировка скорости оборотов на болгарке происходит по принципу водопроводного крана. Прибор не увеличивает количество оборотов, он может только понижать их. Из этого следует, что если максимальная паспортная скорость 3000 об/мин,то при подключении регулятора оборотов, болгарка будет работать в диапазоне ниже, чем максимальная скорость.
Как изготовить регулятор оборотов своими руками + (Видео)
Чтобы не осложнять восприятие принципа работы сложными терминами, принципиальную работу схемы можно объяснить просто. В ней имеется чувствительный элемент, который считывает величину нагрузки. В зависимости от считанного значения этот элемент управляет запорным устройством.
Принцип действия аналогичен работе водопроводного крана. В данном случае вы являетесь чувствительным элементом, который управляет водопроводным краном. Поток воды в зависимости от необходимости становится то больше, то меньше. Тот же процесс происходит и с током.
Необходимо правильно понимать тот момент, что мы никак не сможем увеличить скорость вращения больше той, которая указана в характеристике болгарки. Обороты мы можем только понизить. Если максимальные обороты 3000, то диапазон, в котором мы сможем регулировать обороты, будет находиться ниже этого значения.
В простейшем варианте можно использовать схему регулятора на тиристоре. Он будет и чувствовать, и регулировать. Два в одном. Схема эта имеет всего пять деталей. Она очень компакта и легко разместится в корпусе. Такой регулятор не будет работать от нулевого значения оборотов, но это для болгарки и не нужно.
Если в работе нужны более низкие обороты, то необходимо применять другую схему на интегральной микросхеме, где запорным элементом будет симистор. Такая схема сможет регулировать обороты практически от нуля и до нужного значения.
И в той, и в другой схеме основная нагрузка ложится на запорный элемент. Он должен быть рассчитан на напряжение до 600 В и на ток до 12 А. Если ваша шлифовальная машина мощнее 1 кВт, то запорный элемент должен выдерживать нагрузку до 20 А.
Все детали схемы на тиристоре можно разместить на печатной плате или просто навесным монтажом. По второму варианту детали впаиваются на печатной плате. Печатная плата может изготавливаться разными методами. Ее можно вытравить из фольгированного текстолита, можно даже вырезать резаком, но получится очень грубо. В принципе ее можно попросить изготовить знакомого радиолюбителя за весьма скромное вознаграждение.
В изготовленную печатную плату вставляются радиоэлектронные элементы. Их можно приобрести в специализированных магазинах или на радиорынках. Номиналы каждого не должны отличаться по номиналу и по расчетной мощности. Тиристор или симистор желательно устанавливать на теплоотводе – алюминиевом или медном радиаторе.
Когда готовая плата будет готова, то необходимо выбрать удобное место в корпусе болгарки для ее установки. Установить ее желательно так, чтобы было удобно пользоваться, и чтобы она не мешала в процессе работы.
Перед тем как установить схему в машину ее надо проверить. Для этого вместо болгарки на выход надо подключить обычную лампу накаливания. Подойдет экземпляр мощностью 60 – 40 Вт на 220 В. Работоспособность будет очевидна по изменению свечения накала лампочки.
Теперь остается вмонтировать устройство на выбранное место и произвести пробный пуск болгарки. Она перестанет во время пуска вырываться из ваших рук, а обороты будут плавно регулироваться вращением регулятора.
