Как поставить стартер на триммер husqvarna

Характерные неисправности бензопил

Определив причины поломки бензопилы, можно приступать к их устранению. Чтобы устранить ту или иную поломку, необходимо знать, какие способы для этого существуют. Для начала разберемся, какие же неисправности бензопил могут возникать в ходе их эксплуатации:

https://youtube.com/watch?v=ENK8zzdueQw

  1. Неполадки с двигателем. Двигатель может не заводиться или же сразу глохнуть после запуска. Кроме того, могут также наблюдаться такие проблемы, как невозможность развития полной мощности двигателя, что зачастую может зависеть от качества воздушно-топливной смеси. Если двигатель работает неустойчиво, то значит подошло время провести его диагностику.
  2. Неисправности в системе зажигания. Если двигатель не заводится, то нужно первоначально осмотреть свечу зажигания. Наличие нагара на свече зажигания говорит о том, что нарушено соотношение бензина и масла или же одно из этих веществ является некачественным. Если же свеча мокрая, то это свидетельствует о переизбытке топлива. Необходимо осуществить правильную настройку карбюратора. Обязательно следует проверить наличие искры на свече зажигания, что позволит убедиться в ее исправности.
  3. Поломки в системе подачи топлива. Причинами неработоспособности данной системы является: загрязнение топливного фильтра, засорение отверстия в крышке бака, а также недостаток количества поступающей топливной смеси в цилиндр.
  4. Поломка карбюратора. Необходимо осуществить проверку данного механизма и его очистку. Определить причину неисправности в карбюраторе достаточно проблематично, если нет опыта, поэтому рекомендуется обратиться к специалистам.
  5. Неисправность системы отвода выхлопных газов. С течением времени стенки выхлопной трубы набиваются нагаром, что способствует сокращению диаметра трубки отвода выхлопных газов.
  6. Неисправность поршня или цилиндра. Являются одними из самых серьезных поломок, в результате чего потребуется выполнить капитальный ремонт мотора. На поршне или в цилиндре появляются царапины и задиры, а также изнашиваются поршневые кольца или подшипники коленчатого вала.
  7. Неисправность системы смазки цепи. Если не поступает масло на цепь, то это может привести к ряду негативных последствий. Поэтому рекомендуется после каждой заправки масла, осуществлять проверку его расхода. Причинами того, что масло не поступает на цепь, могут быть засорения каналов или неисправность маслонасоса.
  8. Поломка ручного тормоза цепи. Возникает по причине загрязнения тормозной ленты смазкой или опилками. Эксплуатировать инструмент с такой поломкой категорически запрещено.

Большинство из вышеперечисленных поломок можно устранить самостоятельно при наличии опыта, если же его нет, то можно пробовать устранять неисправности под руководством специалиста. В любом случае, следует для начала самостоятельно выяснить причину поломки, а после решать, как и кто ее сможет устранить.

Повреждение или износ элементов цилиндро-поршневой группы.

Износ поршневых колец, цилиндра, поршня, подшипников коленвала, а также повреждения (царапины, деформация и пр.) данных элементов приводит к выходу двигателя из строя, и требует замены цилиндро-поршневой группы или ее частей. Поломка ЦПГ, как правило, выражается в потере компрессии (давления) в цилиндре двигателя.

Основные причины неисправности ЦПГ:

  • выработка (износ) по количеству отработанных моточасов;
  • использование в топливной смеси недостаточного количества масла;
  • использование топливной смеси с неспециализированным маслом или чистого бензина без масла;
  • выход из строя воздушного фильтра или работа без воздушного фильтра

Стартера бензопил и триммеров. Правила использования. Типовые ошибки.

Как это работает.

Для того, чтобы двигатель завелся необходимо придать коленвалу и маховику первоначальное вращение. Это достигается за счет передачи вращательного момента от шкива стартера, приводимого в движение человеком путем вытягивания шнура.

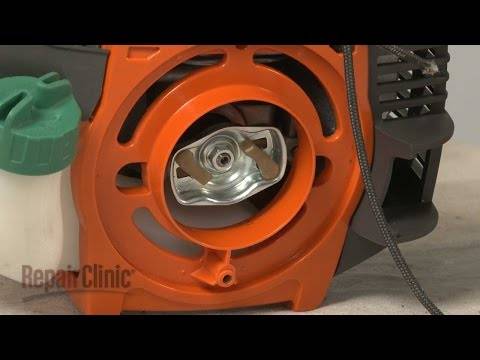

На шкиву стартера имеются специальные клычки-зацепы (один, два или четыре в зависимости от конструкции). Когда вы начинаете вытягивать шнур, шкив проворачивается и клычки-зацепы входят в зацепление с собачками маховика. Далее вместе со шкивом вы вращаете маховик и коленвал. Когда двигатель заведется собачки маховика выйдут из зацепления со шкивом.

После того, как вы отпускаете ручку стартера, шнур сматывается обратно на шкив специальной возвратной пружиной. Она расположена под шкивом между ним и корпусом стартера.

Как работает стартер с «плавным» или «легким» пуском.

Для облегчения процедуры запуска выпускают специальные модификации стартера типа «плавный пуск» или по-другому «эрогостарт», «легкий пуск». Цель подобной модификации в том, чтобы исключить необходимость в резком силовом движении. «Плавность» достигается путем установки дополнительной пружины уже внутри самого шкива.

Схематично работает это так. Шкив разделен на две части: одна часть содержит клычки-зацепы, на вторую барабанную часть наматывается шнур с ручкой, за которую вы обычно тянете. Обе части соединяются друг с другом пружиной.

Когда вы начинаете вытягивать шнур, собачки маховика зацепляются с клычками-зацепами на шкиву стартера. Затем происходит сжатие дополнительной внутренней пружины: с одной стороны пружину через зацепление собачек с клычками удерживает сила компрессии двигателя, а за другой конец тянете вы, вытягивая шнур стартера. При этом часть шкива с клычками остается неподвижной, а барабанная часть наоборот вращается. За счет этого пружина и сжимается. Как только сила упругости пружины становится больше силы компрессии, она начинает разжиматься и вращать коленвал двигателя.

Сразу важные выводы: во-первых, в стартере с плавным пуском не имеет никакого значения как сильно и резко вытягивать шнур. До тех пор, пока пружина не будет сжата должным образом, пила не заведется. Ее можно сжимать медленно, а можно быстро – итог будет одинаковым. Во-вторых, чтобы пружина отдала свою энергию сжатия коленвалу необходимо, чтобы она раскручивалась с одного конца. Поэтому после того как вы вытянули шнур необходимо задержать его в верхней точке на несколько мгновений.

Правила использования стартеров.

Стартера изготавливают из пластика. Сломать его легко. Чтобы этого не произошло необходимо соблюдать простые правила и читать инструкцию по эксплуатации.

— Поставьте инструмент на землю . Не заводите двигатель, держа его на весу. Вы так сломаете стартер. Особенно актуально для бензопил: в момент заводки сцепление может «подхватить» ведущую звездочку и цепь начнет неожиданно для вас вращаться. Вы рискуете отпилить себе ногу или яйца. Читайте инструкцию по эксплуатации инструмента в разделе техники безопасности.

— Выбрать «холостой» ход . Взявшись за ручку плавно вытянете шнур до того момента, когда почувствуете начало сопротивления со стороны компрессии двигателя. Вот с этой точки и надо прикладывать усилие. Действуя так, вы сделаете зацепление собачек маховика и зацепов шкива плавным, не допуская ударных нагрузок на эти детали. Действуя иначе, вы рискуете сломать собачки и зацепы. Результаты подобных действий на фото.

— Не вытягивайте полностью шнур и не прилагайте чрезмерных усилий. Как видно ниже на фото поломки, шнур был вытянут полностью, далее чрезмерное усилие привело к поломке оси крепления шкива, смещению шкива и поломке решеток охлаждения.

Для стартеров с «легким» пуском.

Помните, двигатель заводит пружина. Вы лишь ее сжимаете.

  • Не прикладывайте излишних усилий.
  • На какое-то мгновение задерживайте руку в верхней точке, чтобы пружина раскручивалась со стороны коленвала.
  • Не надо часто дергать за стартер. Часто «дрыкая» за стартер вы не раскручиваете коленвал. Вы лишь ломаете пружину. Читайте, что написано выше про задержку в верхней точке.

В зимнее время возможно замерзание китайской смазки в пружинах. Чтобы этого не случилось. БЕЗ РАЗБОРА ШКИВОВ, капните пару капель машинного масла под пружины. Оно чуть растворит китайский солидол и замерзания не произойдет.

Поломки, представленные на фото вызваны исключительно неправильной эксплуатацией. Это никак не связано с качеством материалов и изготовлением стартеров. Это исключительно ошибки эксплуатации. ЭТО НЕ ГАРАНТИЙНЫЕ СЛУЧАИ.

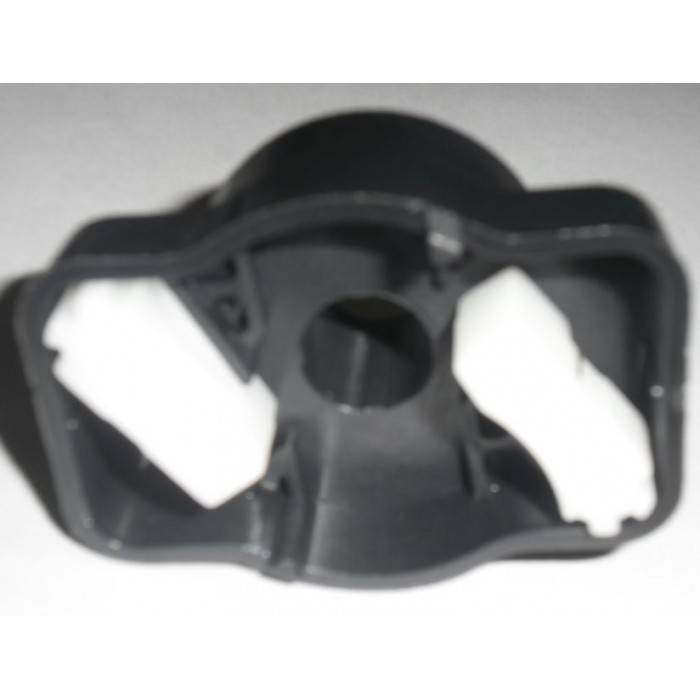

ФОТО ТИПОВЫХ ПОЛОМОК СТАРТЕРОВ.

Диагностика и устранение поломок

Для проведения диагностики стартерного механизма с целью последующего его ремонта узел нужно разобрать. Сделать это несложно, потребуется только отвертка. Но во время выполнения данной операции нужно быть аккуратным — при неосторожных движениях пружина может вылететь и нанести травму пользователю.

Снятие и разбор узла

Порядок разборки стартера заключается в выполнении определенной последовательности действий:

сначала необходимо найти винт, соединяющий стартерную крышку со шкивом, и выкрутить его;
потом нужно вынуть пружину, усики и шайбы;
затем следует осторожно снять шкив, удерживая конструкцию в стороне от лица, чтобы случайно отскочившая пружина не травмировала пользователя;
далее требуется осмотреть пружину: если она повреждена, то нужно поставить новую (стоимость такой детали невысока), а если же она выскочила из зацепа, необходимо вернуть ее на исходное место, предварительно сделав изгибы, если они обломились.

Намотка пружины

Намотка пружины – непростая процедура. Установить деталь на место с первого раза получается не у всех, поэтому не следует расстраиваться при неудаче. Необходимо повторять попытки, пока действия не увенчаются успехом. При желании можно посмотреть видео в сети Интернет, где народные умельцы подробно рассказывают и показывают, как легко и быстро выполнить эту операцию.

Важно! При намотке и установке пружины нужно помнить, что она каленая, а значит — может лопнуть, если приложить слишком большие усилия. Новая деталь стоит недорого, но придется потратить время на ее поиск, а значит, работа по скосу травы отодвинется на неопределенный срок

Чтобы намотать пружину, нужно поместить изгиб в паз, а затем, поворачивая катушку, бережно уложить деталь по внутреннему диаметру бобины. При этом пружину нужно постоянно придерживать руками — если ее не фиксировать, деталь проскальзывает и выскакивает наружу, тогда намотку приходится выполнять заново. Когда все сделано правильно, пружина плотно держится в своем посадочном месте.

Замена шнура

Порванный шнур триммера необходимо поменять на веревку, можно бельевую, но в обязательном порядке подходящую по толщине и длине. Покупать в специализированном магазине шнур для стартера бензокосы в этом случае необязательно.

Чтобы заменить элемент, в катушке нужно найти для него отверстие, сквозь которое и пропустить шнур, а потом завязать узел. Далее потребуется взвести катушку с пружиной, выполнив несколько оборотов.

На заметку! Точное количество витков можно узнать, посмотрев инструкцию по использованию триммера, или вручную. Для этого нужно измерить длину веревки и посчитать, сколько раз ее можно обернуть вокруг катушки.

Например, если шнур оборачивается по окружности шесть раз, то, чтобы натянуть пружину, нужно шесть раз повернуть катушку против часовой стрелки. После этого остается лишь продеть веревку сквозь отверстие и закрепить на шнуре ручку.

Другие неисправности

Иногда после проведенного ремонта пружина по-прежнему слетает. Устранить такую неисправность можно двумя решениями:

  1. Чтобы изгиб пружины не выскакивал из паза, нужно вставить небольшой фрагмент металлической пластины между загибом и стенкой посадочного места. Это обеспечит более плотную фиксацию пружины.
  2. Удерживать пружину в пазу также помогает самодельное крепление. Нужно с каждой стороны паза просверлить отверстия в катушке, в них поместить пружинный изгиб и куском проволоки его зафиксировать. Эти действия следует выполнить так, чтобы проволока не касалась стартерной крышки и не замедляла движение шкива.

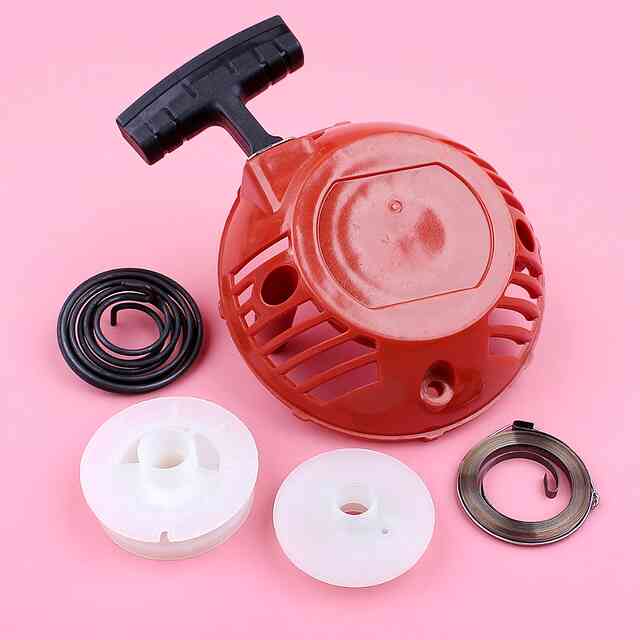

Сбор и установка на место стартера

Чтобы собрать стартер и установить на исходное место, необходимо:

  1. шкив повернуть пружиной вниз и поместить внутрь корпуса так, чтобы пружинный изгиб попал точно в паз корпуса;
  2. установить шайбу, затем пружину, сверху нее – вторую шайбу;
  3. поверх шайбы разместить чашку с усиками и вкрутить винт.

При сборке обязательно следует поставить обе шайбы, в противном случае пластиковая чашка через какое-то время будет повреждена пружиной, и при подтягивании шнура пользователь заметит, что его заклинило. Выглядеть это будет так, будто слетела пружина. Для устранения такой поломки потребуется установить винт большего размера или еще одну шайбу. Если найти требуемые детали не представляется возможным, достаточно немного ослабить винт, после чего стартер перестанет заклинивать. Однако нужно понимать, что это временные меры, и починить неисправность следует как можно скорее.

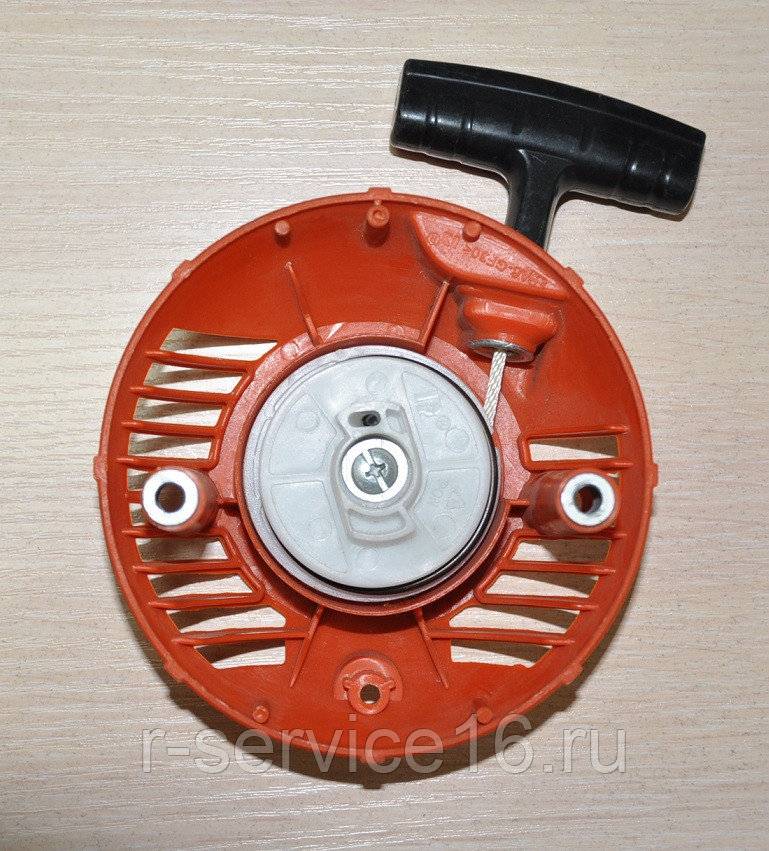

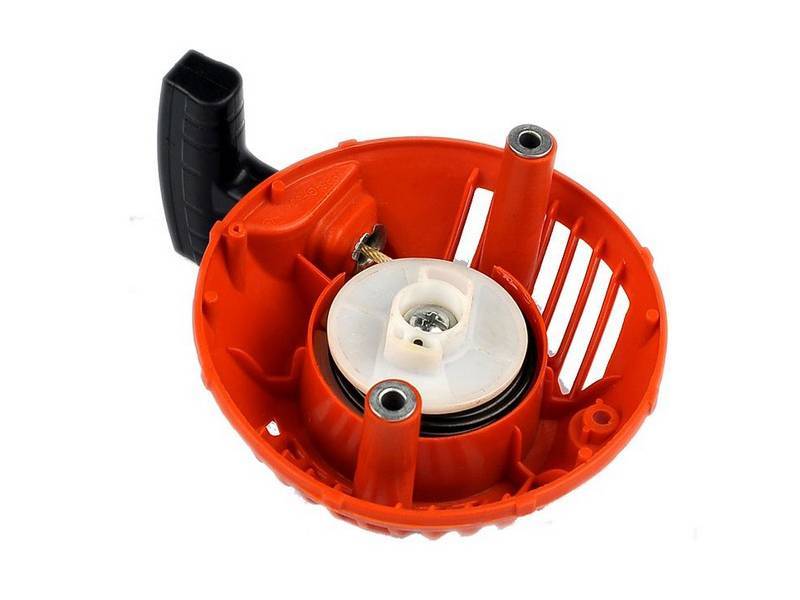

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

  1. Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
  2. Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
  3. Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
  4. Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Это интересно: Неисправности бензопил и как отремонтировать шину своими руками (видео)

Как натянуть пружину

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Простой ремонт стартера бензопилы repair starter chainsaw как правильно натянуть цеп на. Упругие свойства пружины не изменятся.

Натягивание пружины ПИМ

Пружина натягивается при надетом на барабан полотне. Натяжение и настройка ПИМ производятся по следующему алгоритму:

  • на полотно надеваются тяговые пружины (идут в комплекте);
  • пружинный механизм натягивается (количество оборотов зависит от диаметра вала и массогабаритных характеристик полотна – узнать примерное число оборотов можно из специальной таблицы);
  • пружина фиксируется специальными скобами-стопорами;
  • тяговые пружины заправляются в вал в специальные прорези, расположенные на его концах;
  • стопор пружины снимается;
  • проверяется плавность и скорость хода полотна (обязательно нужно придерживать его рукой, чтобы исключить резкие удары стопоров на нижнем ламеле о край короба и, если стопоры ещё не установлены, избежать полного наматывания полотна на вал).

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. В статье расскажем как отрегулировать как отрегулировать карбюратор на бензопиле видео. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. У меня болтаются шпильки крепления карбюратора на бензопиле полотне как ее поменять? После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

  • Демонтировать стартер с корпуса инструмента.
  • Снять защитную крышку.
  • Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
  • Второй конец шнура продеть в отверстие защитной крышки.
  • Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
  • Проверить работу пружины после вытягивания и отпускания механизма.
  • Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
  • Демонтировать шкив и шнур.
  • Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

  • раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
  • вынимают пружину и усики;
  • снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
  • определяют, почему механизм запуска сломался;
  • если пружина разрушилась практически полностью, то ее заменяют;
  • при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

  • укладывают две шайбы, между которыми помещают пружинку;
  • ставят на место чашку с усиками;
  • закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

  • снимают со стартерного шнура ручку;
  • затем веревку вставляют в катушечный паз;
  • производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
  • делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
  • в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
  • ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

  • втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
  • просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

  • старый шнур снимают;
  • выбирают подходящую по размеру веревку (толщине и длине);
  • продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
  • взводят пружину, производя требуемое число оборотов;
  • закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.
