Регулировка карбюратора бензопилы
Бензопилы — очень востребованный садово-парковый инструмент. Они завоевали большую популярность среди садоводов и тех, кто ухаживает за территорией на придомовых участках. Не обходятся без бензопил и строительство или ремонт. Еще большее значение бензопилы имеют в профессии лесоруба.
Любая бензопила требует правильного ухода, обслуживания и настройки перед работой. Если слишком сильно нагрузить инструмент, это может привести к сокращению его эксплуатационного срока и поломке инструмента.
Сегодня мы поговорим о той части механизма бензопилы, задача которой — подготовка топлива перед его подачей в цилиндр двигателя. Эту функцию выполняет карбюратор бензопилы. Именно от него будет зависеть то, насколько исправно работает бензопила и сколько она тратит топлива при работе. Если вы видите, что бензиновая цепная пила начала работать с погрешностями, возможно, нужно отрегулировать карбюратор.
Регулировка карбюратора бензопилы Партнер 350 своими руками
Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.
Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.
В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.
Признаки того, что карбюратор надо регулировать:
- Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
- При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.
Иногда эти проблемы возникают по другим причинам:
- забит воздушный фильтр;
- затруднена подача топлива из бензобака в карбюратор;
- забиты нагаром выхлопные окна и глушитель.
Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.
Так выглядит забитый пылью и опилками фильтр
Необходимые инструменты
Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.
Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.
Алгоритм регулировки карбюратора
В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.
Регулировка холостых оборотов
Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.
Регулировка средних и высоких оборотов
Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).
Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.
Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.
Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H
Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.
Заводские настройки карбюратора
Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:
- Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
- Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
- При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.
Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.
Видео регулировки карбюратора Партнер 350
Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:
Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

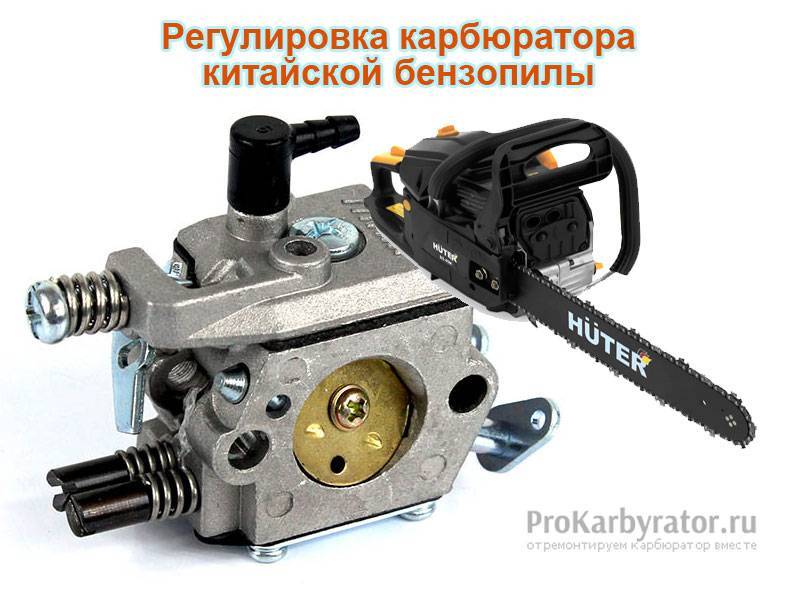

Как правильно отрегулировать карбюратор на бензопиле своими руками
Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.
Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.
- H: отвечает за работу главного жиклера и регулирует максимальные обороты.
- L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
- S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.
Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:
Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы
Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.
После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.
Правила проведения регулировки
Шаг 1. Проверьте уровень топлива в топливном баке. Этот бак должен быть заполнен наполовину. Если топлива меньше, это сделает правильную настройку карбюратора сложнее.
Шаг 2. Получите доступ к карбюратору. Место может варьироваться в зависимости от модели и производителя вашей конкретной бензопилы. Как правило, вам понадобится регулируемый ключ и шестигранный гайковерт для снятия болтов с корпуса бензопилы. Снимите корпус. Регулировка карбюратора будет осуществляться при помощи небольших винтов рядом с двигателем.
Шаг 3. Запустите бензопилу и подождите три минуты. Это позволяет прогревать двигатель, что необходимо для правильной регулировки карбюратора.
Шаг 4. Поверните регулировочный винт холостого хода. Вы будете слышать, как двигатель вращается, или замедляется, когда вы поворачиваете винт. Установите двигатель на холостом ходу, чтобы он работал на высокой скорости. Это поможет предотвратить непреднамеренное выключение двигателя.
Шаг 5. Поверните регулировку винта на низкой скорости. Поверните его в одну сторону, пока двигатель не начнет работать максимально мощно. Поверните винт в другую сторону
Обратите внимание на два положения шнека и поверните винт так, чтобы он находился на полпути между этими двумя точками. Потяните цепную пилу немного, чтобы проверить, как она работает на низкой скорости
Шаг 6. Потяните спусковой крючок для полной скорости дроссельной заслонки бензопилы. Если двигатель работает нормально, значит правильно установлен винт для регулировки полной скорости. Если двигатель барахлит, отрегулируйте винт и снова нажмите на спусковой крючок. Повторяйте до тех пор, пока полная скорость бензопилы не станет бесперебойной.
Шаг 7. Прикрепите корпус бензопилы обратно.
Настройка карбюратора китайской бензопилы влияет на работу инструмента. Если вы заметили разницу в производительности бензопилы, или если она начала работать грубо, может помочь настройка. В то время как новые приборы предназначены для предотвращения регулировки кем-то, кроме лицензированного профессионала, старые модели оснащены удобными винтами для быстрой настройки.
Регулировка высокоскоростного регулировочного винта влияет не только на выходную мощность, но и на высокую скорость вращения. Если винт повернут слишком далеко по часовой стрелке, будет превышена допустимая частота работы. Это может привести к повреждению двигателя, вызванному отсутствием смазки и перегрева, в частности. Корректировки установки высокоскоростного регулировочного винта могут выполняться только в том случае, если имеется точный тахометр для проверки максимальной частоты вращения двигателя 13 000 об/мин (со штангой и правильно натянутой цепью).
Когда двигатель проверен на заводе, карбюратор настроен на получение богатой смеси для обеспечения того, чтобы отверстие цилиндра и подшипники получили дополнительную смазку в течение периода работы. Высокоскоростной регулирующий винт, может быть, повернут не более чем на 1/4 оборота по часовой стрелке.
Предостережение! Максимально допустимые обороты двигателя не должны превышаться! Обратите внимание, что даже незначительные изменения на регулировочных винтах оказывают заметное влияние на поведение двигателя
С чего начать регулировку карбюратора на бензопиле
- Для начала его нужно снять.
- Поэтому запасаемся шестигранным ключом на 4.
- Снимаем крышку воздушного фильтра, затем сам фильтр откручивает свечу.
- После этого шестигранным ключом выкручиваем 5 болтов и снимаем верхнюю крышку бензопилы.
- Берём плоскую отвёртку и выкручиваем два болта которые держат карбюратор.
- После того как сняли карбюратор с пилы приступаем к его очищению и промывке.
- После промывки и просушки выявляем все недочёты, просто во многих случаях регулировка может не помочь просто из-за съеденной крышки воздушного колодца.
- Только после полного осмотра можно начать регулировку изделия.
Регулировка в принципе простая и не раз описана на нашем сайте prokarbyrator.ru. На данной пиле в инструкции 3300 циклов, толщина цепи здесь ноль 3,25. А если толщина цепи будет тоньше, то тогда количество витков на холостом ходу будет меньше, но при этом увеличится оборотов высоких. На этой пиле максимальное количество высоких циклах 11000.
Инструкция производителя рекомендует проводить работы не на, полном газу, а на 80 процентах. На восьми тысячах оборотов, производится распиловка. У пил с более тонкими цепями обороты больше 11 тысяч, могут доходить до 13000, то есть нужно смотреть спецификацию.
Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita
Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы
Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы
Особенности настройки карбюратора Макита
Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.
За счет регулировки можно:
- исключить риск создания карбюратором «бедной» смеси;
- минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.
Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.
- Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
- Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
- Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
- Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.
Винты для регулировки
Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:
- винт с маркировкой L – корректирует низкие обороты;
- винт с маркировкой H, за счет него проводится настройка высоких оборотов;
- винт T для настройки работы карбюратора на холостом ходу.
Подготовка к регулировке:
- Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
- Проверка воздушного фильтра и очищение этой детали.
- Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).
Проводите последующую настройку:
- положите бензопилу на ровную поверхность;
- сняв цепь, отложите в сторону.
Для диагностики проблем работы карбюратора используют тахометр.
Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси
Алгоритм действий для настройки
Проводят настройку карбюратора бензопилы в два этапа:
- базовый этап (двигатель включен);
- этап второй – выполнять, когда двигатель прогрет.
Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией
Стандартный алгоритм действий.
- Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
- В момент встречи сопротивления, сделать полтора оборота назад.
Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.
Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение
Как проверить, правильно ли настроен карбюратор?
Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.
Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.
Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.
Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.
Какие бывают тахометры для бензопилы и какой купить — обзор 3 лучших с AliExpress
Тахометры могут быть проводными и беспроводными. Вторые стоят дороже первых.
Если используется проводной вид, то требуется обеспечить доступ к высоковольтному проводу свечи. Минусом таких устройств является то, что требуется демонтировать крышку и воздушный фильтр, чтобы иметь доступ к проводу. Подсоединение можно сделать:
- За счет зажима, находящегося на конце шнура.
- При помощи обмотки, которая фиксируется за счет изоляционной ленты или пластикового хомута.
Тахометры без подсоединения провода являются более удобными в использовании. Этот вид приборов позволяет сделать замеры оборотов двигателя на расстоянии 15-20 см от изоляционного колпачка.
Ниже представлен обзор лучших марок тахометров.
Самый дешевый без крокодильчика — цифровой Kebidumei
Это самый дешевый тахометр, в его комплектации даже нет крокодильчика, вместо него придется просто накручивать провод. Зато цена радует.
Самый простой тахометр, без крокодильчика
Из функционала стоит отметить следующее:
- имеет большой ЖК-дисплей;
- есть функция сброса до нуля часов;
- производит считывание до 10 000 часов, а потом производит перезагрузку до нуля;
- способен считать до 99 999 оборотов в минуту;
- настройку времени обслуживания можно запрограммировать;
- есть функция напоминания о необходимости замены масла;
- тахометр этого вида может работать на всех двигателях, тип двигателя можно выбирать с помощью кнопок S1 и S2;
- есть функция защиты от брызг.
Купить тахометр на Aliexpress
Рекомендуем посмотреть видео – обзор на данный тахометр, заказанный из Китая, автор интересно и подробно рассказывает про прибор. Рассказывает про функционал, настройку, разбирает сам прибор, чтобы показать, что внутри и в конце показывает пример работы на бензокосе (разницы с бензопилой в принципе работы нет).
Самый дешевый с крокодильчиком — Pulst Engine
Этот тахометр имеет такие же характеристики, что и предыдущий. Отличается более богатой комплектацией, а точнее — наличием крокодильчика.
Купить тахометр на Aliexpress
С более мощным функционалом — Runleader
Благодаря более мощному процессору, имеет лучший функционал, быстрее работает, но и стоит дороже. В руках он выглядит более солидно, пластик крепче, кнопки легче нажимаются. Сборка гораздо лучше предыдущего. Для частого использования будет гораздо лучше, чем первый вариант
Из особенностей стоит отметить:
- функция отображения моточасов;
- может использоваться только с бензиновым двигателем внутреннего сгорания;
- для подключения необходимо провести наматывание контактного провода вокруг свечного провода. Длина провода составляет 1,5 метра;
- прибор не работает с 4-х тактными моторами, но для бензопил такой и не нужен.
Внешний вид прибора RunleaderКупить тахометр на Aliexpress
Бесконтактный — лазерный прибор WHDZ
Этот тахометр для бензопилы больше подойдет для любителей «беспроводных технологий». Его главное преимущество – это способность измерения оборотов без использования проводов. Очень экономит время, т.к. позволяет практически молниеносно проводить измерение оборотов двигателя.
Технологические особенности:
- имеет большой цифровой ЖК дисплей.
- корпус имеет специальную форму, за счет которой он удобно помещается в руке;
- есть функция автоматического сохранения значений в памяти устройства;
- корпус жесткий, сделан из АБС пластика.
Купить тахометр на Aliexpress
Чем промывать карбюратор бензопилы?
Задуматься об очистке топливного узла бензоинструмента нужно в таких случаях:
- при затруднительном запуске двигателя;
- при нестабильной работе ДВС на кратковременном холостом ходу;
- в случае появления провалов при плавном нажатии на штатный курок газа;
- при значительном повышении расходов заправляемого топлива.
Чаще всего для промывки встроенного карбюратора бензопилы используются жидкости, которые есть практически в каждом гараже:
- керосин;
- дизельное топливо;
- чистый бензин;
- растворитель.
Современные садоводы, использующие мощные профессиональные пилы, используют более эффективные и щадящие средства:
- Mannol Vergaser Reiniger – очиститель, поступающий в продажу в виде аэрозоля. Он быстро и легко расщепляет даже самые старые образования смол, нагара, маслянистого налета и других видов загрязнений;
- Hi-Gear – этот очиститель выделяется высокими свойствами растворения. Ему под силу выведение старых засохших пятен, маслянистой корки и первых признаков ржавчины без вреда для деталей топливной системы;
- Jet 100 Ultra – высокотехнологичный спрей, предназначенный для быстрой очистки карбюратора бензопилы. Показывает высокую скорость растворения наиболее старых маслянистых пятен.
Чистка карбюратора на бензопиле выполняется в такой последовательности:
Вначале нужно очистить внешнюю часть двигателя пилы, а также демонтировать и тщательно промыть корпус заводского воздушного фильтра;
Далее можно переходить к разборке бензоинструмента. Для этого нужно снять корпус фильтра, а также открутить крепления, удерживающие карбюратор вместе с двигателем;
Затем потребуется аккуратно отсоединить от карбюратора тросики тяги и газа
Имеющиеся в конструкции пружины нужно снять так, чтобы не растянуть их;
После этого нужно осторожно стянуть с заводских штуцеров топливного узла шланги для подачи горючего;
Чтобы почистить карбюратор на бензопиле, нужно снять его с фирменных крепежных шпилек
При этом важно сохранить целостность прокладки, установленной между цилиндром ДВС и топливным узлом;
На следующем этапе потребуется очистить внешние стенки карбюратора. Для этого их можно обработать жидким очистителем или бензином
При этом нужно постараться, чтобы пыль и мусор не попали внутрь узла или цилиндра мотора;
Далее потребуется открутить винты крепления диафрагмы карбюратора, снять ее крышку и промыть внутреннюю полость аэрозольным очистителем;
После этого нужно демонтировать топливный фильтр предварительной тонкой очистки, а также разобрать ту часть узла, к которой подведено горючее
Все внутренние детали карбюратора необходимо тщательно промыть аэрозольным очистителем. Если первая очистка не принесла результата, то промывку следует повторить.
После окончательного высыхания всех внутренних деталей штатного карбюратора нужно собрать топливный узел в обратной последовательности, и установить его на место в конструкции хозяйственной бензопилы.
Особенности китайских бензопил
По общим принципам регулировки происходит и настройка пил, произведенных в Китае. У них те же наименования регулировочных винтов — L, H, T. Они используются для настройки теми же приемами, что и на фирменных моделях. Однако даже опытные работники сервисных центров отмечают, что регулировать китайские пилы достаточно сложно.
У них уходит достаточно времени, чтобы получить приемлемый результат работы карбюратора. Зачастую за корректировку установок пил, произведенных китайскими компаниями, сервисные центры берут больше денег, чем за аналогичную работу с инструментом проверенного производителя.
Опытным путем были получены следующие рекомендации по регулировке карбюратора китайской бензопилы:
- винт L затяните полностью, а потом от этого положения ослабьте на полтора оборота;
- с винтом Н сначала поступите аналогично, а потом ослабьте его на один оборот;
- настройка холостого хода производится так же, как на пилах Хускварна.
Помните, что холостой ход выставляется только на прогретом силовом агрегате.
Ремонт карбюратора бензопилы Штиль 180
К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.
Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать
Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает
Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.
Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:
- Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
- Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
- Снимаем тягу газа (дроссельной заслонки) карбюратора.
- Отсоединяем трос от рычага управления
- Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
- Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.
Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.
Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.
После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.
Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:
- Откручиваем винт.
Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
- Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
- Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
- Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
- Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
- Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
- Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.
Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
